机房UPS施工方案摘要本文档旨在为机房UPS（不间断电源系统）的施工方案提供详细指导。
在机房环境中，UPS起到了重要的作用，它可以提供稳定、可靠的电力供应，保障机房中各种设备的正常运行。
本文档将介绍机房UPS的选型、布置和安装注意事项，以及在施工过程中应注意的各项细节。
1. 选型在选择机房UPS时，需要考虑以下几个因素：1.1. 负荷容量：根据机房中设备的数量和功耗，确定所需的UPS负荷容量。
通常情况下，建议选择略大于机房总功率需求的UPS，以提供充足的供电能力。
1.2. 输出电压：根据机房中设备的电源要求，选择适合的输出电压。
常见的输出电压有220V和380V。
1.3. 可靠性和可用性：选择具有较高可靠性和可用性的UPS产品。
可从生产厂商提供的产品质量、故障率等方面考察。
2. 布置2.1. 机房布局：根据机房的实际情况，合理规划UPS的布置位置。
通常可将UPS集中放置在机房的一个角落或专门的机房内。
2.2. 排放热量：UPS工作时会产生一定量的热量，因此需要保证UPS周围有足够的空间和良好的散热条件。
不宜将UPS安装在密闭空间或与其他设备过于接近的地方。
2.3. 防尘防潮：机房中通常存在较高的灰尘和湿度，因此UPS的布置位置要远离灰尘和湿气较大的地方。
可考虑设置封闭的机柜或进行覆盖，以保护UPS设备。
3. 安装3.1. 电气连接：在安装UPS时，需要确保与机房主电源的正常连接。
一般来说，主电源首先与输入端连接，然后将UPS的输出端与机房设备的电源进行连接。
3.2. 接地保护：为了保障UPS和机房设备的安全运行，必须进行良好的接地保护。
在安装UPS时，要求接地引线与UPS的接地螺钉连接牢固，然后将接地引线与机房的有效接地系统相连。
3.3. 火灾安全：为了减少火灾发生的概率，安装UPS时应遵守防火要求。
特别注意UPS设备的电缆布线，要求密封、绝缘，并使用防火材料进行包裹。
3.4. 安全通风：UPS设备使用电池，因此在安装过程中需考虑通风，以避免电池的过热。

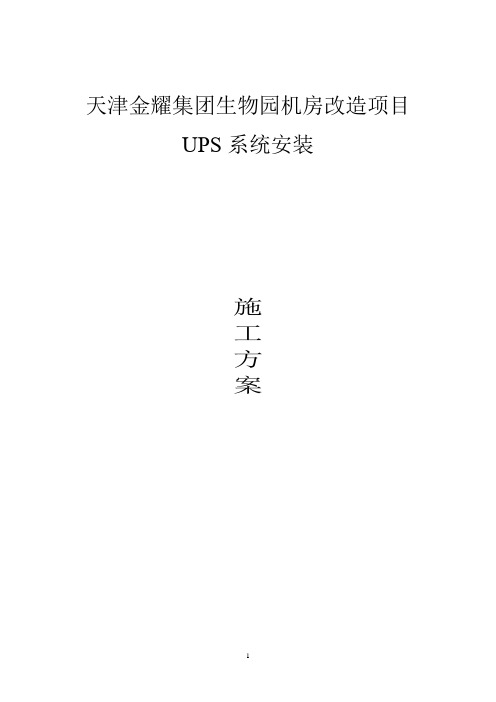

天津金耀集团生物园机房改造项目UPS系统安装施工方案目录1.工程概述 (3)2.编制依据 (3)3.施工组织方案 (3)3.1人员配置情况 (3)3.1.1 岗位分工及职责 (3)3.1.2 项目组织结构图 (4)4.施工机械设备及材料 (4)4.1工具清单 (5)4.2材料清单 (5)5.施工技术和施工方法 (5)5.1UPS系统安装 (5)5.3.1 安装前的设备检验 (6)5.3.2 安装步骤 (6)6.施工进度计划和工期安排 (7)6.1编制原则 (7)6.1.1 编制依据 (7)6.1.2施工进度计划编制 (7)7.施工质量保证程序及目标 (8)7.1引言 (8)7.2目的 (8)7.3质量、职业健康安全、环境方针 (8)7.4质量目标 (8)7.5围 (8)7.6参考文件 (9)7.7质量职责 (9)8.安全保护技术措施 (9)8.1 安全生产管理体系 (9)8.2 安全防重点 (9)8.3 安全措施 (10)8.3.1 安全用电管理细则 (10)8.3.2 电气检修作业安全要求 (10)9.文明施工措施 (11)9.1 技术措施 (11)10.应急预案 (12)10.1 目的 (12)10.2 适用围 (12)10.3 职责 (12)10.4 突发事件处理 (13)11.工程验收 (13)1.工程概述天津xxxx机房改造项目的新UPS系统安装调试工作。
为了高标准、高质量、高效率地做好天津xxxx机房系统的正常运行，在施工前一定要做好周密的计划，并严格按照标准和规组织施工，为了方便以后的维护和扩展，施工中要仔细做好记录，施工后向用户提供详细和规的文档报告。
在施工过程中要严把质量关，按照ISO9000的要求进行施工全过程的质量管理，争创优良工程。
2.编制依据●经业主审批的施工方案●公司第三层文件（作业手册、管理制度）●引用标准和规●《电子信息系统机房设计规》（GB50174-2008）●《电子信息系统机房施工和验收规》（GB50462-2008）●《数据中心电信基础设施标准》（TIA-942）●《电气装置安装工程电缆线路施工及验收规》（GB50168一2006）。
机房ups施工实施方案机房UPS施工实施方案。
一、前言。
随着信息化建设的不断深入，机房作为信息系统的重要基础设施，其稳定运行对于保障信息系统的正常运行至关重要。
而UPS作为机房不间断电源的重要设备，其施工实施方案的合理性和可行性直接影响着机房电力系统的稳定性和可靠性。
因此，本文将就机房UPS施工实施方案进行详细阐述，以期为相关工程人员提供参考和指导。
二、施工前准备工作。
1. 确定施工方案，根据机房的实际情况和需求，确定UPS施工方案，包括UPS设备的选型、布置位置、连接方式等。
2. 确定施工时间，在保证机房正常运行的前提下，确定施工时间，避免对机房正常运行造成影响。
3. 准备施工人员和工具，确定施工所需的人员和工具，保证施工人员具备相关的技术和操作能力，并做好相关的安全防护工作。
4. 安排相关配合工作，与机房相关人员进行沟通，做好配合工作，确保施工过程中的安全和顺利进行。
三、施工实施步骤。
1. 现场勘察，施工人员到达机房现场，对施工位置进行勘察，确认布置位置和连接方式。
2. 安装UPS设备，根据选定的UPS设备型号和布置位置，进行UPS设备的安装工作，确保设备稳固可靠。
3. 连接电路，根据机房的电力系统，进行UPS设备与电路的连接，确保连接正确可靠。
4. 调试设备，完成UPS设备的安装和连接后，进行设备的调试工作，确保设备运行正常。
5. 完善相关记录，对施工过程中的相关数据和记录进行完善，包括设备安装记录、连接图纸、调试记录等。
四、施工后收尾工作。
1. 清理现场，施工完成后，对机房施工现场进行清理，确保机房环境整洁。
2. 完善相关资料，整理施工过程中产生的相关资料和记录，形成完整的施工档案。
3. 进行验收工作，邀请相关人员进行UPS设备的验收工作，确保设备安装和连接符合相关标准和要求。
4. 编制相关报告，对UPS施工实施过程进行总结，形成相关的施工报告，为后续的维护和管理提供参考依据。
五、总结。
机房UPS的配电系统施工方案机房的UPS配电系统是非常重要的，它能够保证机房在外部电源故障时能够继续供电，以防止业务中断和数据丢失。
下面是一个关于机房UPS配电系统的施工方案。
1.设计方案在进行UPS配电系统的施工前，需要先进行合理的设计方案。
设计方案应当满足机房的电力需求，并考虑到负载的增长。
设计方案应当包括UPS容量、输出电压、输入电压和电池容量等。
此外，还需要考虑并列使用多台UPS和备用电源的问题。
2.材料准备在施工前，需要准备好所需的材料和设备。
主要的材料包括UPS设备、配电柜、电源线缆、稳压器、电池组等。
这些材料应当符合国家标准，并且具备良好的品质和可靠性。
3.施工过程首先要确定UPS设备的安装位置。
UPS设备通常较大且较重，需要选择一个稳固的地方，并保证有足够的空间进行维修和维护。
然后，根据设计方案，进行电缆敷设和连接。
需要注意的是，电缆敷设应当符合标准，避免过长或过短，并保证敷设过程中避免电缆受到损坏。
接下来，安装配电柜和稳压器。
配电柜用于接收来自UPS设备的电能，并进行分配。
稳压器可以对电能进行稳压处理，保证稳定的输出电压。
在安装过程中，需要仔细检查所有连接和接线，确保没有松动和接触不良的情况。
最后，安装电池组。
电池组用于储存电能，在外部电源故障时，能够继续供电。
在安装过程中，需要根据UPS设备的要求进行连接，并确保安装的位置干燥通风，避免电池发生过热或漏液等问题。
4.调试和测试在施工完成后，需要对UPS配电系统进行调试和测试。
首先，需要检查所有接线和连接，确保没有松动和接触不良的情况。
然后，对UPS设备进行负载测试，以确保其正常工作并能够满足机房的电力需求。
同时，也需要测试备用电源的切换时间和稳定性，以保证在外部电源故障时能够及时切换。
5.监测和维护在UPS配电系统施工完成后，需要进行定期的监测和维护。
定期检查UPS设备和电池组的工作状态，保证其正常工作。
同时，定期进行负载测试，以验证UPS设备的可靠性和稳定性。
![[VIP专享]机房UPS安装施工方案](https://img.taocdn.com/s1/m/97efab73aaea998fcc220e80.png)

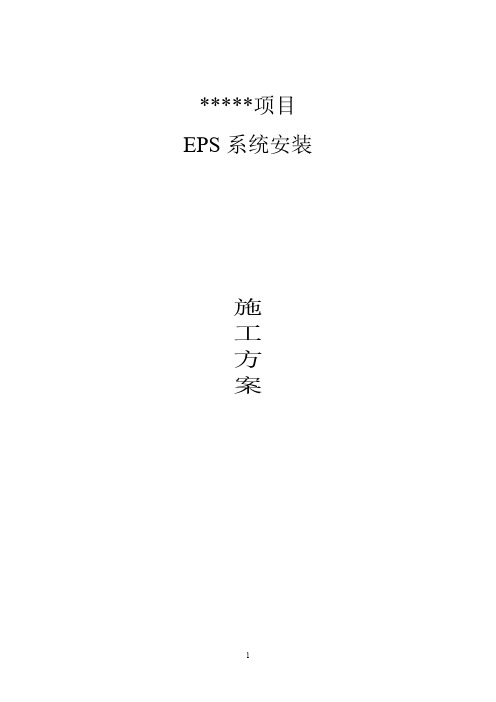

*****项目EPS系统安装施工方案目录1.工程概述 (4)2.编制依据 (4)3.施工组织方案 (4)3.1人员配置情况 (4)3.1.1 岗位分工及职责 (4)3.1.2 项目组织结构图 (5)4.施工机械设备及材料 (6)4.1工具清单 (6)4.2材料清单 (6)5.施工技术和施工方法 (6)5.1系统安装 (7)5.3.1 安装前的设备检验 (7)5.3.2 安装步骤 (7)6.施工进度计划和工期安排 (8)6.1编制原则 (8)6.1.1 编制依据 (8)6.1.2施工进度计划编制 (8)7.施工质量保证程序及目标 (9)7.1引言 (9)7.2目的 (9)7.3质量、职业健康安全、环境方针 (9)7.4质量目标 (9)7.5范围 (10)7.6参考文件 (10)7.7质量职责 (10)8.安全保护技术措施 (10)8.1 安全生产管理体系 (10)8.2 安全防范重点 (10)8.3 安全措施 (11)8.3.1 安全用电管理细则 (11)8.3.2 电气检修作业安全要求 (12)9.文明施工措施 (12)9.1 技术措施 (12)10.应急预案 (13)10.1 目的 (13)10.2 适用范围 (13)10.3 职责 (13)10.4 突发事件处理 (14)11.工程验收 (14)1.工程概述天津xxxx机房改造项目的新UPS系统安装调试工作。
为了高标准、高质量、高效率地做好天津xxxx机房系统的正常运行，在施工前一定要做好周密的计划，并严格按照标准和规范组织施工，为了方便以后的维护和扩展，施工中要仔细做好记录，施工后向用户提供详细和规范的文档报告。
在施工过程中要严把质量关，按照ISO9000的要求进行施工全过程的质量管理，争创优良工程。
2.编制依据●经业主审批的施工方案●公司第三层文件（作业手册、管理制度）●引用标准和规范●《电子信息系统机房设计规范》（GB50174-2008）●《电子信息系统机房施工和验收规范》（GB50462-2008）●《数据中心电信基础设施标准》（TIA-942）●《电气装置安装工程电缆线路施工及验收规范》（GB50168一2006）。
UPS安装施工具体技术方案一、项目概述在这个信息化的时代，电源的稳定性对于各类电子设备的正常运行至关重要。
本项目旨在为某数据中心提供一套UPS（不间断电源）安装施工方案，确保数据中心的电源稳定可靠，避免因电源故障导致的数据丢失和设备损坏。
二、施工目标1.确保UPS系统安装到位，满足数据中心对电源稳定性的要求。
2.提高数据中心的安全性，降低因电源问题引发的安全隐患。
3.优化数据中心的运行环境，提高设备使用寿命。
三、施工流程1.现场勘察在施工前，要对数据中心进行现场勘察，了解设备的摆放位置、电源需求、环境条件等。
勘察内容包括：（1）设备摆放位置：确定UPS设备的安装位置，考虑设备的散热、通风、防尘等因素。
（2）电源需求：了解数据中心各设备的电源需求，计算总功率，为UPS选型提供依据。
（3）环境条件：检查数据中心的环境条件，如温度、湿度、空气质量等，确保UPS设备能正常运行。
2.设备选型（1）容量：根据数据中心的总功率，选择相应容量的UPS。
（2）品牌：选择知名品牌的UPS，确保质量和售后服务。
（3）性能：选择具有良好性能和稳定性的UPS，满足数据中心对电源稳定性的要求。
3.设备安装（1）设备搬运：将UPS设备搬运到指定位置。
（2）设备安装：按照说明书进行设备安装，确保设备牢固、安全。
（3）电源连接：将UPS与数据中心设备连接，确保电源输出稳定。
4.系统调试设备安装完成后，进行系统调试。
调试内容包括：（1）UPS自检：启动UPS，检查设备是否正常运行。
（2）负载测试：将数据中心设备接入UPS，测试电源输出是否稳定。
（3）电池测试：检查电池的容量和性能，确保电池在断电情况下能支持设备运行。
5.系统验收系统调试完成后，进行验收。
验收内容包括：（1）设备运行状态：检查UPS设备运行是否正常。
（2）电源输出质量：检测电源输出是否稳定，满足数据中心需求。
（3）安全性能：检查设备的安全性能，确保无安全隐患。
四、施工注意事项1.严格遵循施工规范，确保施工质量。
数据中心UPS安装施工方案概述UPS作为数据中心的重要设备，其安装施工必须严格按照标准化流程进行。
该文档旨在提供数据中心UPS的安装施工方案，以确保UPS在安装后能够正常运行。
施工步骤1. 现场勘察在安装UPS之前，需要对数据中心进行现场勘察。
勘察人员需要仔细观察数据中心的结构、线路、设备等情况，并进行详细记录。
勘察结束后，需要制定安装方案。
2. 安装UPS配电系统根据数据中心的需求和实际情况，选定适合的UPS和配电系统。
当选择好UPS和配电系统后，需要进行光缆敷设和电缆敷设。
3. 安装UPS设备在配电系统安装完成后，需要安装UPS设备。
安装UPS设备需要注意以下事项：- 确认UPS的输入和输出与配电系统的电压、电流和频率一致。
- 将UPS和地线连接。
- 确认UPS的电池组是否齐全并连接。
4. 联调安装UPS设备后，需要进行联调。
联调过程需要注意以下事项：- 逐一测试UPS的功能是否正常，确保UPS可以在掉电的情况下自动提供电力。
- 确认UPS的报警功能是否正常。
- 检查UPS的参数设置是否正确。
5. 安装监控系统在UPS安装完成后，需要安装监控系统。
监控系统可以对UPS的运行状态进行实时监测，并在出现故障或安全隐患时及时报警。
注意事项- 施工前必须了解UPS的功能和性能，根据实际需求选择适合的UPS设备。
- 施工过程中需要注意人身安全，避免意外事故发生。
- 安装完成后，必须进行联调和测试，确保UPS功能正常。
- UPS设备应与其他设备分开放置，避免相互干扰。
总结本文档提供了数据中心UPS安装施工方案，通过严格按照标准化流程进行操作，可以确保UPS在安装后能够正常工作。
同时，在施工过程中需要注意安全问题，并对UPS进行联调和测试，以确保UPS功能正常。
机房UPS安装施工方案一、前期准备工作1.确认机房的用电负荷、稳定性要求和备用时间需求，以确定UPS的容量和型号。
同时考虑机房的扩容计划，为未来的需求提前留出余量。
2.确定机房内需要安装UPS的位置，考虑到机房空间的利用率和方便性，通常建议将UPS安装在离设备就近的位置，同时需要考虑到UPS的散热和维修保养的方便性。
3.进行机房的电气设备布线设计，包括主电源进线、UPS输入输出线路的布置、回路的接地等方面，确保UPS的连接和运行符合安全、规范的要求。
二、UPS设备选型与购买1.根据前期准备工作的结果，选购符合机房需求的UPS设备。
需要关注的主要指标包括：额定容量、额定电压、电池类型、输入输出电压范围、过载能力、效率等。
2.选择具有良好信誉、售后服务支持的供应商进行采购。
可以通过市场调研、与其他用户的经验交流、参考专业媒体的评测等方式，评估供应商的信誉和产品质量。
4.确认购买合同，与供应商签署相关协议，确保双方权益，明确交付时间和验收标准。
三、UPS设备安装1.根据前期准备工作的布线设计和选定的UPS设备型号，按照设备说明书进行设备安装。
包括：安装UPS设备本体、安装电池组、连接输入输出线路、接地等。
2.安装时需注意遵守安全操作规程，确保工作顺利进行，减少事故和故障的发生。
3.在安装时注意防雷、防静电措施，保护UPS设备免受外界干扰和损害。
4.安装过程中需注意设备安装位置的通风散热，确保UPS设备的正常运行。
5.在设备安装完成后，进行线路连接的检查工作，确保连接正确、牢固，不出现接触不良、松动等问题。
四、UPS设备调试与运行1.按照设备说明书进行UPS设备的调试工作，确保设备的正常运行。
2.进行设备的各项参数设置，如输入输出电压、频率范围、转换时间等。
3.连接市电供电，检查UPS设备的自主供电功能，确保设备能够正常切换。
4.在UPS设备运行过程中，注意观察设备的工作状态，确保设备运行正常、无异常提示。
机房UPS的配电系统施工方案一、项目概况：二、施工范围：1.安装UPS电源设备：选择适合机房负荷需求的UPS设备，并根据设计要求进行安装。
2.安装配电柜：根据机房负荷需求和UPS电源的输出要求，选择合适的配电柜，并进行安装。
3.进行线缆布线：根据机房布局和设备需求，进行线缆敷设和连接，确保各设备之间的信号和电源能够正常传输。
三、施工步骤及要求：1.确定UPS电源位置：根据机房布局和安全要求，选择合适的位置安装UPS电源设备，并确保能够方便维护和操作。
2.安装UPS电源设备：将UPS设备安装在固定的位置上，并根据设备要求进行接地和连接。
3.安装配电柜：根据机房负荷需求和UPS电源输出要求，选择合适的配电柜，并将其安装在指定位置上。
4.进行线缆布线：根据机房布局和设备需求，进行线缆敷设和连接，确保各设备之间的信号和电源能够正常传输。
布线要求有序、整洁，避免交叉干扰。
5.进行接地工作：对UPS电源和配电柜进行接地处理，确保安全可靠。
6.进行系统测试：在施工完成后，进行系统的整体性能测试，包括输入和输出电流、电压稳定性等，确保系统能够正常运行。
四、材料及设备：1.UPS电源设备：选择适合机房负荷需求的UPS设备，包括主机、电池组等。
2.配电柜：选择符合机房负荷和UPS电源输出要求的配电柜。
3.线缆、插座等配件：选择符合要求的线缆、插座等，确保信号和电源能够正常传输。
五、安全措施：1.工程现场要进行明确的安全标识，设立防止人员非法进入施工区域的警示线，并配备专人进行安全巡视，确保施工过程的安全。
2.施工过程中，对设备的安装要进行固定和接地处理，确保设备的稳定性和安全性。
3.施工过程中，要注意线缆和设备的隔离，避免干扰和短路等问题的发生。
六、施工进度安排：1.施工前准备：包括造价和材料准备，施工图纸审核等，大约需要2个工作日。
2.施工准备：包括现场搭建和设备安装，大约需要3个工作日。
3.设备调试：包括线缆布线和系统测试，大约需要2个工作日。
机房UPS系统施工方案1.1机房电力系统1.UPS电源的安装和配置UPS设备及配件在出厂前已进行过严格的检查，设备抵达现场后，用户应做以下几项调机前的准备工作。
UPS设备和配件包装均为木箱。
在拆箱时必须小心拆卸, 及时检查设备和配件（电池等）在运输过程中是否被损坏。
在清除包装材料之前，要确认所有的配件都已找到。
如设备或配件在运输中损坏，或设备和配件与订货合同不符时，应及时作现场记录，并立即与供货公司联系。
2.安全事项为了确保操作人员和设备的安全，在安装启动设备前应仔细阅读相关的“安装和操作”手册。
3.设备场地、环境要求设备就位场地应是“工业类型”的硬质水泥型的水平地面，如果采用防静电话动地板，则需在考虑到地板的平均负荷量的基础上，根据UPS的重量来设计制作供安装设备的托架。
对于多数大中型UPS来说，其标准机型的电缆为下进下出型。
UPS机拒的通风的进气口位于机拒的正面或侧面，出气口在机柜的上部。
UPS电源供电系统应安装在具有足够通风量、凉爽、湿度不高和具有无尘条件的清洁空气的运行环境中。
尽管一般UPS所允许的温度范围为0'40°C之间。
然而，如条件允许时, 应将环境温度控制在35°C以下。
UPS厂家推荐的工作温度为20^25°Co ,湿度控制在50%左右为宜。
此外，在UPS运行的房间里不应存放易燃、易爆或具有腐蚀性的气体或液体的物品。
严禁将UPS安装在具有金属导电性的尘埃的工作环境中。
否则会导致产生短路故障。
当然，也不宜将UPS安放在靠近热源的位置上。
不管所配的UPS蓄电池组是否配有带温度补偿的充电器，为了确保电池组的使用寿命，应该将电池房的温度控制在20'25°C之间。
为利于维修和散热，一般希望在机柜的四周留下0・5'1 米的空间。
机柜与墙之间的距离最少应留下0. 1米的距离。
有关各种UPS的具体安装数据，请参看随机带来的用户手册。
天津金耀集团生物园机房改造项目UPS系统安装施工方案目录1.工程概述 (4)2.编制依据 (4)3.施工组织方案 (4)3.1人员配置情况 (4)3.1.1 岗位分工及职责 (4)3.1.2 项目组织结构图 (5)4.施工机械设备及材料 (6)4.1工具清单 (6)4.2材料清单 (6)5.施工技术和施工方法 (6)5.1新UPS系统安装 (7)5.3.1 安装前的设备检验 (8)5.3.2 安装步骤 (8)6.施工进度计划和工期安排 (8)6.1编制原则 (8)6.1.1 编制依据 (8)6.1.2施工进度计划编制 (9)7.施工质量保证程序及目标 (9)7.1引言 (10)7.2目的 (10)7.3质量、职业健康安全、环境方针 (10)7.4质量目标 (10)7.5范围 (10)7.6参考文件 (10)7.7质量职责 (10)8.安全保护技术措施 (11)8.1 安全生产管理体系 (11)8.2 安全防范重点 (11)8.3 安全措施 (11)8.3.1 安全用电管理细则 (12)8.3.2 电气检修作业安全要求 (12)9.文明施工措施 (13)9.1 技术措施 (13)10.应急预案 (14)10.1 目的 (14)10.2 适用范围 (14)10.3 职责 (14)10.4 突发事件处理 (15)11.工程验收 (15)1.工程概述天津xxxx机房改造项目的新UPS系统安装调试工作。
为了高标准、高质量、高效率地做好天津xxxx机房系统的正常运行，在施工前一定要做好周密的计划，并严格按照标准和规范组织施工，为了方便以后的维护和扩展，施工中要仔细做好记录，施工后向用户提供详细和规范的文档报告。
在施工过程中要严把质量关，按照ISO9000的要求进行施工全过程的质量管理，争创优良工程。
2.编制依据●经业主审批的施工方案●公司第三层文件（作业手册、管理制度）●引用标准和规范●《电子信息系统机房设计规范》（GB50174-2008）●《电子信息系统机房施工和验收规范》（GB50462-2008）●《数据中心电信基础设施标准》（TIA-942）●《电气装置安装工程电缆线路施工及验收规范》（GB50168一2006）。
●UPS系统用户手册●《不间断电源设备》（GB7260-2009）●参照I.E.C相关标准●《工业生产劳动安全卫生管理规定》3.施工组织方案3.1人员配置情况3.1.1 岗位分工及职责●项目经理具有大中型供配电系统工程项目的管理与实施经验，监督整个工程项目的实施，对工程项目的实施进度负责；负责组织本项目实施方案设计，以及现场组织、实施、协调和管理工作；负责工程整体指导工作，定期、不定期检查工程项目进展情况，并根据工程项目的需要，及时调用后备资源支援工作；负责协调解决工程项目实施过程中出现的各种问题。
负责与甲方及相关人员的协调工作。
●总工程师具有大中型供配电系统工程项目设计、实施经验，技术知识、技能全面，负责组织本工程项目的，设计和现场工程技术。
●工程技术人员具有丰富工程施工经验，作为主要人员参加过大中型供配电系统工程的实施，对项目实施过程中出现的进度等问题，及时上报项目经理。
●质量员熟悉供配电系统工程的工程特点、技术特点及产品特点，并熟悉相关技术执行标准及验收标准，负责协调系统设备检验与工程验收工作。
●项目管理人员具有工程项目管理方面的工作经验及责任心，协助项目经理负责组织工程项目方案的实施、协调和管理工作。
●材料设备管理员熟悉工程所需的材料、设备规格，负责材料、设备的进出库管理和库存管理，保证库存设备的完整。
●资料员具有行政管理，标案管理方面的工作经验及责任心，负责日常行政事务工作，负责信息（含资料，工程档案）收集、整理、归档、借阅等方面管理工作，以及和本工程项目有关的合同文件及相关协议的收集、整理、归档、借阅等管理工作。
●安全员要求具有很强的责任心，负责巡视日常工作安全防范。
3.1.2 项目组织结构图4.施工机械设备及材料根据天津xxxx机房改造项目本次工程施工特点，本工程施工主要有新UPS 系统安装调试（主机、电池）等。
本次施工需要的机具和检测设备见下表。
4.1工具清单序号设备名称单位数量备注1 绝缘表个 12 万用表个 13 线滚子个 14 电工常用工具套 15 冲击电钻台 14.2材料清单序号名称规格型号单位数量备注1 英威腾UPS 120KVA 台 12 九能电池12V150AH 只805.施工技术和施工方法天津xxxx机房改造项目本次项目主要施工工序：安装新UPS系统、设备开机调试、供配电线路切换等。
施工准备工作：●到达施工现场后与业主有关人员进行协调，接受安全监督的安全教育，与专业监督对施工现场进行勘察，落实施工内容和施工步骤。
●施工前办理齐全相关的工作票（冷工工作票、电气隔离工作票），施工负责人与电气师共同确认将要进行断电的电源控制开关并由电气专业人员进行断电挂牌隔离上锁及完工后的解除隔离锁定等工作。
●负责人在施工前向所有施工人员讲解此次施工内容及施工步骤，以及施工中的注意事项。
●将施工所需材料工具、仪器设备等摆放到位，熟悉作业环境。
5.1新UPS系统安装施工要点●请将UPS放置于用户设备附近的水平地面上。
●UPS的后面板及侧板应与墙壁或相邻设备间保持200mm以上的距离，同时请勿用物品遮盖前面板的进风口，以免阻碍UPS风机排气孔的排气，造成UPS内部温度升高，影响UPS的寿命。
●请保持UPS安装环境的通风良好，避免安装在过热或湿度过高的环境中，远离水、可燃性气体或腐蚀剂，远离发热源，避免阳光直射，尽量保持进/出风口无灰尘。
●请避免在有粉尘、挥发性气体、盐份过高，有腐蚀性物质的环境中使用。
●即使在关机状态UPS内也有可能有危险电压，非专业人员不可打开机壳，否则会有触电危险。
●三相市电输入火线上须安装大于250A三极联动断路器，以便紧急情况时能迅速切断电源，使用三极联动断路器时，零线与UPS的输入零线端子直接连接，不可通过断路器。
●为防止UPS在使用过程中发生移动，使用前务必将可调地脚旋下，使设备位置固定。
●UPS可用于阻容性（如计算机）阻性和微感性负载，不宜用于纯感性和纯容性负载（如电动机、空调和复印机等），而且也不能接半波整流型负载。
●UPS的输出应通过开关配电柜分配到负载，以减小某个负载对其它负载的供电影响。
●采用正确的配电方式，保证UPS及用房设备的安全。
5.3.1 安装前的设备检验施工前应对所安装的设备外观、型号规格、数量、标志、标签、产品合格证、产地证明、说明书、技术文件资料进行检验，检验设备是否选用厂家原装产品。
5.3.2 安装步骤●将UPS放置在指定位置，铺设UPS系统输入、输出连接线，由现场工程技术人员监督确认输入、输出线序是否正确，线缆连接是否牢固；●组装电池柜，组装新电池组，电池组按照UPS产品要求进行连接，连接完毕后由工程技术人员监督复查连接情况，连接完成后，测量整组电池电压是否达到要求值；●连接MCCB和UPS主机的电池连线，接线完毕后由厂家工程师进行新UPS系统的开机、调试、校正、测试工作，测试正常后再进行市电断电模拟和恢复检测；●初次送电前的检查，在系统各项电气性能全部符合规范要求，安全措施齐全，各用电装置处于断开状态的情况下。
6.施工进度计划和工期安排6.1编制原则坚持统一计划的原则，认真做好综合平衡、切合实际、留有余地；坚持施工工序，注意施工的连续性和均衡性。
6.1.1 编制依据●工程合同范本的要求●施工组织计划●公司内部的人力、资金等保证条件6.1.2施工进度计划编制本次项目总体计划安排，主要采用分工序施工作业法，根据施工情况分阶段进行。
6.1.2.1施工准备阶段※工程实地勘测※深化设计方案※技术方案论证※施工技术交底※材料和设备采购6.1.2.2主体施工阶段●新UPS系统安装※ UPS主机进场报验※电池组进场报验※相关材料配件进场报验※ UPS系统安装施工※ UPS系统检测、记录和验收●电缆铺设※线缆材料进场报验※线缆铺设※线缆检测、记录和验收●完工阶段※系统调试※竣工资料整理及交付※系统自检及整改※竣工验收、交付使用7.施工质量保证程序及目标7.1引言本质量文件就天津xxxx机房改造项目详细说明了质量体系的具体应用，它符合ISO9001标准，并将与质量体系程序文件和有关技术文件连同使用。
7.2目的为天津xxxx机房改造项目工程的质量控制提供依据，这种控制是通过对质量体系程序文件的实施面获得的。
7.3质量、职业健康安全、环境方针以人为本，知法守法；优质高效，顾客满意；控制风险，消除隐患；加强监督，预防污染；全员参与，持续改进。
7.4质量目标生产和施工进度、质量满足甲方要求，合同履约率100%；产品和服务合格率100%；及时处理顾客反馈和投诉，持续提高顾客满意度。
7.5范围本质量计划主要应用于天津xxxx机房改造项目7.6参考文件A 公司质量手册B 质量体系程序文件7.7质量职责项目主管项目主管对整个项目全面负责，与质量监督一起核实所有项目新要求的必要的质量程序，联络、咨询和审查项目的各个方面，以保证项目的完成。
质量监督质量监督直接对整个过程负责；检验和实验程序的审查；质量控制与监督。
电气工程师工程师对施工质量负有责任；施工方案的编写；行为控制；技术支持；解决工程中施工质量问题。
8.安全保护技术措施为了保证施工工程的顺利实施，首先对作业人员进行安全教育。
明确可能出现的潜在的危险。
为了保护劳动者在施工过程中的安全、健康，确保业主财产免受损失，特指定以下安全措施。
8.1 安全生产管理体系成立以项目经理为第一责任人的安全管理小组，其成员由项目经理、技术负责人、专职安全员及工长组成。
安全生产领导小组负责现场施工技术安全的检查和督促工作，并做好记录。
8.2 安全防范重点●施工人员政审安全性●资料记录保存安全性●事故控制点※触电事故※物体打击事故※设备机具伤害事故●控制点的管理※制度健全无漏洞※检查无差错※设备无故障※人员无违章8.3 安全措施●施工人员进入施工现场前，进行安全生产教育，并在每次调度会上，都将安全生产放到议事日程上，做到处处不忘安全生产，时刻注意安全生产。
●进出入现场穿戴劳保用品齐全。
●安全用品如验电器、绝缘表设专人保管，使用前要检查确认，合格的才能使用。
●手动工具使用应完好无损，使用绕线器应带有漏电保护器。
●项目开始前，认真进行各项安全准备工作，对施工中所需的手持电动工具、验电器等进行一次安全检查。
●工程开工前召开一次全体施工人员安全会议，对全体施工人员进行一次安全教育。
●坚持持证上岗，作业人员必须持有有效的证件。
●对施工人员配备适宜的劳动保护用品。
8.3.1 安全用电管理细则●作业前的准备1、电气作业人员必须是取得劳动局颁发的有效《电工操作证》；2、作业前施工人员应配备适宜的劳动保护用品，对施工中使用的工具、仪器仪表要认真检查确认，合格后方可使用；3、电气设备检修前要断开电源，并悬挂“有人操作，禁止合闸”的警示牌，防止误合闸，发生触电事故；4、在停电线路和设备上装设接地线前，必须放电、验电，确认无电后，在工作段两侧挂接地线，凡有可能送电到停电设备和线路工作段的分支线，也要挂接地线。
