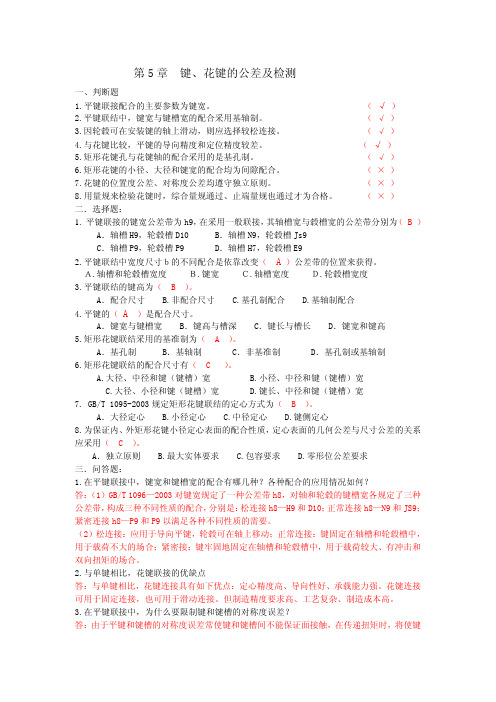

第5章 键、花键的公差及检测一、判断题1.平键联接配合的主要参数为键宽。
（ √ ）2.平键联结中，键宽与键槽宽的配合采用基轴制。
（ √ ）3.因轮毂可在安装键的轴上滑动，则应选择较松连接。
（ √ ）4.与花键比较，平键的导向精度和定位精度较差。
（ √ ）5.矩形花键孔与花键轴的配合采用的是基孔制。
（ √ ）6.矩形花键的小径、大径和键宽的配合均为间隙配合。
（ × ）7.花键的位置度公差、对称度公差均遵守独立原则。
（ × ）8.用量规来检验花键时，综合量规通过、止端量规也通过才为合格。
（ × ）二．选择题：1. 平键联接的键宽公差带为h9，在采用一般联接，其轴槽宽与毂槽宽的公差带分别为（ B ）A．轴槽H9，轮毂槽D10 B．轴槽N9，轮毂槽Js9C．轴槽P9，轮毂槽P9 D．轴槽H7，轮毂槽E92.平键联结中宽度尺寸ｂ的不同配合是依靠改变（ A ）公差带的位置来获得。
Ａ.轴槽和轮毂槽宽度 Ｂ.键宽 Ｃ.轴槽宽度 Ｄ.轮毂槽宽度3.平键联结的键高为（ B ）。
A．配合尺寸 B.非配合尺寸 C.基孔制配合 D.基轴制配合4.平键的（ A ）是配合尺寸。
A．键宽与键槽宽 B．键高与槽深 C．键长与槽长 D．键宽和键高5.矩形花键联结采用的基准制为（ A ）。
A．基孔制 B．基轴制 C．非基准制 D．基孔制或基轴制6.矩形花键联结的配合尺寸有（ C ）。
A.大径、中径和键（键槽）宽B.小径、中径和键（键槽）宽C.大径、小径和键（键槽）宽D.键长、中径和键（键槽）宽7. GB/T 1095-2003规定矩形花键联结的定心方式为（ B ）。
A．大径定心 B.小径定心 C.中径定心 D.键侧定心8.为保证内、外矩形花键小径定心表面的配合性质，定心表面的几何公差与尺寸公差的关系应采用（ C ）。
A．独立原则 B.最大实体要求 C.包容要求 D.零形位公差要求三．问答题：1.在平键联接中，键宽和键槽宽的配合有哪几种？各种配合的应用情况如何？答：（1）GB/T 1096—2003对键宽规定了一种公差带h8，对轴和轮毂的键槽宽各规定了三种公差带，构成三种不同性质的配合，分别是：松连接h8—H9和D10；正常连接h8—N9和JS9；紧密连接h8—P9和P9以满足各种不同性质的需要。
第6章键、花键的公差及测量学习目标：通过本章的学习能掌握普通平键和花键的几何参数及其公差配合，重点掌握平键联接公差配合的选用，会正确标注图样上平键联接的公差及表面粗糙度。
6．1 概述键和花键都是机械传动中的标准件，广泛应用于轴与齿轮、链轮、皮带轮或联轴器等可拆卸传动件之间的连接，以传递扭矩、运动兼作导向。
例如变速箱中变速齿轮与轴之间通过平键联接，如图6-1（a）所示，通过花键孔与花键轴的联接如图6-1（b）所示。
（a）平键联接(b) 花键联接图6-1 键联接示意图6．1．1 单键联接单键按其结构形状不同分为四种：平键、半圆键、楔键、切向键。
如图6-2所示。
（a）平键（b）半圆键（c）钩头锲键图6-2 单键四种单键连接中，以普通平键和半圆键应用最为广泛。
平键又分为分为普通平键和导向平键，如图6-3所示，普通平键一般用于固定联接，导向平键用于可移动的联接。
普通平键对中性好，制造、装配均较方便；如图6-4所示，半圆平键用于传递较小转矩的轻载联接，常用于圆锥配合。
（a）普通平键（b）导向平键图6-3 平键联接图6-4 半圆键联接如图6-5所示，普通平键根据其两端形状又有A型（两端圆）、B型（两端平）、C型（一端圆、一端平）之分。
(a) 普通A型平键(b) 普通B型平键(c) 普通C型平键图6-5 普通平键6．1．2 花键联接当需要传递较大扭矩时,单键联接已不能满足要求,因而单键联接发展为花键联接。
与单键联接相比较具有许多优点，定心精度高、导向性好、承载能力强。
花键联接可固定联接也可滑动联接，在机床、汽车等机械行业中得到广泛运用。
花键分为内花键（花键孔）和外花键（花键轴），按截面形状又有矩形花键、渐开线花键、梯形花键三角形花键等，（如图6-6所示）。
其中矩形花键应用最广。
（a ）矩形花键联接 （b ）渐开线花键联接 （c ）渐开线花键图 6-6 花键联接本章主要讨论普通平键和矩形花键的公差配合及精度检测。
