常用螺纹紧固件的种类及标记一、种类常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，如下图所示。

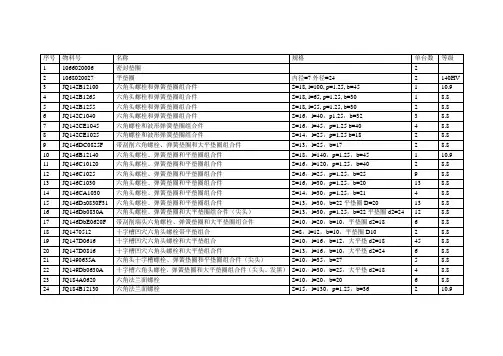

二、螺纹紧固件的规定标记标准的螺纹紧固件，都有规定的标记，标记的内容有：名称、标准编号、螺纹规格×公称长度。
举例如下：螺纹性能的双头螺1985 M5×20级的开槽圆级的开槽沉型六为了提高画图速度，螺纹联接件各部分的尺寸（除公称长度外）都可用d（或D）的一定比例画出，称为比例画法（也称简化画法）。
画图时，螺纹联接件的公称长度l 仍由被联接零件的有关厚度决定。
各种常用螺纹联接件的比例画法，如下表所示。
常用螺纹紧固件的联接画法螺纹紧固件联接(装配图)一般采用剖视图表达,绘制和阅读这类图样时,不仅要注意螺纹紧固件的联接形式,还要了解装配图画法的基本规定。
一、两零件的接触表面之间只画一条线，不能在接触面上将轮廓线加粗；不接触的表面间，不论间隙大小，都应画成两条轮廓线。
二、同一金属零件在各剖视图、断面图中的剖面线方向、间隔应相同；相邻零件的剖面线方向应相反，或方向相同而间隔不同。
三、对于螺纹紧固件及轴、球等实心零件，当剖切平面通过其轴线时，这些零件按不剖绘制。
常用螺纹紧固件的联接画法一、螺栓联接螺栓联接一般用于两个被联接零件不太厚且允许加工成通孔的场合，通孔的直径略大于螺栓的螺纹规格，一般为1.1d。
装配时，先将螺栓插入两被联接零件的通孔，再放上垫圈，拧紧螺母，即完成了螺栓的联接。
(螺栓联接动画演示）1、螺纹联接件公称长度的确定由上图可看出，l的大小可按下式计算：l>δ1+δ2+h+m。
一般螺栓末端伸出螺母约0.3d。
假设 d=20，δ1=32，δ2=30，则l>δ1+δ2+h+m=32+30+0.15d+0.8d=81。
l值应比81约大0.3d，即87，在标准件公称长度l常用数列中可查出与其相近的数值为：l=90。
2、联接画法：根据机械制图国家标准规定，可采用简化画法，具体画图（用比例画法）步骤如下：a. 定出基准线；b. 画出螺栓的两个视图（螺栓为标准件不剖），螺纹小径可暂不画；c. 画出被联接两板（要剖，孔径为1.1d）；d. 画出垫圈（不剖）的三视图）；e. 画出螺母（不剖）的三视图，在俯视图中应画螺栓；f. 画出剖开处的剖面线（注意剖面线的方向、间隔），补全螺母的截交线，全面检查，描深。
