机械行业标准件和常用件(ppt 104页)

  • 格式：ppt
  • 大小：11.11 MB
  • 文档页数：103

下载文档原格式

  / 103

合集下载

机械制图第6章标准件及常用件

机械制图第6章标准件及常用件

机械制图第6章标准件及常用件
•6.5 弹簧
•6.5.1 圆柱螺旋压缩弹簧的参数及尺寸关 系
•6.5.2 弹簧的规定画法
•6.5.3 弹簧在装配图中的画法
PPT文档演模板
机械制图第6章标准件及常用件
PPT文档演模板
机械制图第6章标准件及常用件
•6.5.1 圆柱螺旋压缩弹簧的参数及尺寸关系
•圆柱螺旋压缩弹簧的参数及尺寸关系： •(1)材料直径d 制造弹簧的钢丝直径
PPT文档演模板
机械制图第6章标准件及常用件
•3. 内径代号表示轴承的公称内径，用数字表示
轴承公称内径d (mm)
内径代号
0.6～10(非整数)
用公称内径毫米数直接表示，在其与尺寸 系列代号之间用“/”分开
1～9(整数)
用公称内径毫米数直接表示，对深沟球轴 承及角接触轴承7、8、9直径系列，内径 与尺寸系列代号之间用“/”分开
•(3)节圆、分度圆直径用d’、 d表示
•(4)齿顶高 齿顶圆与分度圆之间的径向距离，用ha表示 •(5)齿根高 齿根圆与分度圆之间的径向距离，用hf表示 •(6)齿高 齿顶圆与齿根圆之间的径向距离，用h表示 •(7)齿距 分度圆上相邻两齿对应点的弧长，用p表示。p=s+e •(8)压力角 两个啮合的轮齿齿廓在接触点C处的受力方向与运 • 动方向的夹角，用α表示 •(9)中心距 两圆柱齿轮轴线之间的距离，用a表示
•6.3.2 蜗轮蜗 杆
•1.蜗杆各部分的名称和画法
PPT文档演模板
机械制图第6章标准件及常用件
•2. 蜗轮各部分名称和画法
PPT文档演模板
机械制图第6章标准件及常用件
•3．蜗杆、蜗轮的啮合画法
PPT文档演模板

机械制图第五章标准件及常用件

机械制图第五章标准件及常用件

（四）螺纹线数
•单线螺纹
•双线螺纹
• 螺纹有单线和多线之分。沿一根螺旋线形成的螺纹称单线 螺纹；沿两根以上螺旋线形成的螺纹称多线螺纹。连接螺纹大 多为单线。
PPT文档演模板
机械制图第五章标准件及常用件
（五）螺纹螺距和导程
•螺距
•螺距
•单线螺纹 •导程=线数×螺距 •螺距
PPT文档演模板
•双线螺纹
•一、螺纹加工方法
•
螺纹在机床上加 工
a) 在机床上加 b) 工外螺纹
PPT文档演模板
•加b) 在 机 床 上
• 工内螺纹
机械制图第五章标准件及常用件
•
小螺纹加工方 法
• 在车床上可以 车削外螺纹、内 螺纹；
• 对于加工直径 较小的螺孔，可 先钻出光孔，再 用丝锥攻丝得到。
•钻孔
•攻丝
PPT文档演模板
•（7）旋合长度是指两个相互旋合的螺纹，沿螺纹轴线方向相互旋合部分的长度。普通 螺纹公差带按短（S）、中（N）、长（L）三组旋合长度给出了精密、中等及粗糙三种 精度；旋合长度为中等时，可省略旋合长度代号N。
PPT文档演模板
机械制图第五章标准件及常用件
•螺纹的标注示例一
•例1： •M 20 ×2 LH -5g6g - s
• 按牙型可分为三角形、梯形、锯齿形等；
• 按螺纹要素是否标准分标准螺纹、特殊螺纹和非 标准螺纹(仅牙型符合标准称为特殊螺纹，牙型不符合 标准称为非标准螺纹)。
PPT文档演模板
机械制图第五章标准件及常用件
常用螺纹的种类
PPT文档演模板
机械制图第五章标准件及常用件
•常见标准螺纹的类别、标准编号、牙型及特征代号
•钻孔深 度

机械制图第5章标准件及常用件PPT课件

机械制图第5章标准件及常用件PPT课件
锯齿形螺纹 纹
GB5796.4-1986 GB/T13576-1992
M
G R Rc Tr
B
17
2.螺纹的标注
普通螺纹、梯形螺纹、锯齿形螺纹的标注形式相同，即由大径引 出尺寸界线，并把标记注在大径的尺寸线上；管螺纹采用指引线方 式标注。
M10×1左-6h M10×1左-7H
M10-6g M10-6H
G1/2A
普通螺纹标注示例
G1/2-LH
R3/4
Rc1/2
各种管螺纹标注示例
18
螺纹
常 种类 用 螺 纹 的普 种 类通 及 标螺 注 示纹 例 （ 一 ）
标注图例
标注含义说明 粗牙普通外螺纹，大 径 1 2， 右 旋 ， 单 线 、 中 径、顶径公差带代号为 6 h,中 等 旋 合 长 度 。
细 牙 内 螺 纹 ， 大 径 12， 螺 距 为 1， 右 旋 ， 单 线 、 中径、顶径公差带代号 为 6 H,中 等 旋 合 长 度 。
7
（3）线数n 螺纹有单线螺纹和多线螺纹之分。
沿一条螺旋线形成的螺纹为单线螺纹，沿两条或多条 以上、在轴向等距分布的螺旋线所形成的螺纹为多线螺纹。
（4）螺距P和导程Ph
螺纹相邻两牙对应两点间的距离称为螺距。导程为同一 螺旋线上相邻两牙对应两点间的距离，即转一圈旋进的距 离。螺距=导称/线数。
（a）单线螺纹
d.非标准螺纹（如矩形螺纹），应标注出大、小径，
螺距和牙型尺寸。
16
常见标准螺纹的类别、标准编号、牙型及特征代号
螺纹类别
标准代号
牙型示意图
特征代号
普通螺纹 联
GB197-1981
接 非螺纹密封的管螺纹
螺
GB7306-1987

机械制图教材标准件与常用件知识ppt课件(螺纹、螺纹紧固件、键连接和销连接、滚动轴承、弹簧、齿轮)

机械制图教材标准件与常用件知识ppt课件(螺纹、螺纹紧固件、键连接和销连接、滚动轴承、弹簧、齿轮)
30º
3º
30º
大径（d、D）、小径（d1、D1） 、中径（d2、D2）。
牙顶
牙底
牙顶
牙底
大径
中径
小径
牙型
（2）公称直径——指螺纹的大径
（3）线数
螺纹有单线和多线之分。当圆柱面上只有一条螺旋线所形成的螺纹称为单线螺纹，有两条或两条以上螺旋线形成的螺纹称为多线螺纹。螺纹的线数用n表示。
（4）螺距和导程
2.螺栓连接的比例画法
为了提高画图速度，螺栓连接可按比例关系画图，主要以螺栓公称直径为依据。
六角头螺栓
d、l 由结构确定b=2d(l <=2d时b=l )e=2dk=0.7dc=0.15dd=0.85d
六角螺母
e = 2dm = 0.8d
垫圈
D = 2.2dh = 0.15dd = 1.1d
相邻两牙在中径线上对应点之间的轴向距离称为螺距，用P表示。
同一条螺旋线上相邻两牙在中径线上对应点间的轴向距离称为导程，用L表示。
单线螺纹：P = L
多线螺纹：P = L / n
内、外螺纹连接的条件是:螺纹的五个要素 必须完全相同，否则内、外螺纹不能互相旋合。
（5）螺纹的旋向 螺纹的旋向分右旋和左旋。
02
螺 纹 紧 固 件
1. 常用螺纹紧固件及其标记
一、螺纹紧固件
常用螺纹紧固件的图例和标记示例
六角头螺栓
螺栓 GB/T 5780 M10×60
螺钉 GB/T 68 M10×60
开槽沉头螺钉
双头螺柱
螺柱 GB/T 897 M10×50
螺钉 GB/T 75 M5×25
开槽长圆柱端紧定螺钉
铝: bm= 2d

机械制图标准件和常用件

机械制图标准件和常用件

c) 简化画法
2．螺柱连接
螺杆上下分离， 但尺寸相同
a. 按大径d的比例关系绘制
b. 螺栓、螺柱、螺钉及螺母、 垫圈等均按不剖绘制
c. 相邻零件剖面线方向相反
两零件接触面应画成一条线 注意螺纹终止线高度 注意螺纹旋合画法
螺杆上端伸出0.3d 回本节 回本讲
3、螺钉连接及其画法
螺钉连接多用于受力不大的零件之间的连接。
标准螺纹：标准的牙型、大径和螺距。 特殊螺纹：标准牙型，大径或螺距不符合标准 非标准螺纹：牙型不符合标准的 (如方牙螺纹）。
回本节 回本讲
二、螺纹的规定画法
1．外螺纹的规定画法
牙顶画粗实线 牙底画细实线 牙顶画粗实线
牙底用3/4圆 细实线圆表示
大径d 小径d1
细线画入倒角内 画图时 螺纹终止线 收尾斜线与轴线成300角 倒角圆在此视
粗牙内螺纹
内外螺纹旋合标记
2、梯形螺纹
内螺纹
外螺纹
内外螺纹旋合标记
3、非螺纹密封性管螺纹
内螺纹
A级外螺纹
B级外螺 纹
内外螺纹旋合标记
4、锯齿形螺纹 内螺纹
外螺纹
5、特殊螺纹的标注
特殊螺纹的标注，应在牙型符号前加注 “特”字，并注出大径和螺距。
特
6、非标准螺纹的标注
应注出螺纹的大径、小径、螺距和牙型的尺寸
都与模数和齿数成一定的比例关系，其计算公式如下
渐开线直齿圆柱齿轮计算公式
名称 代号 计算公式
名称
代号
计算公式
d 分度圆直径 d mz
全齿高
h
h ha hf
齿距 p p m 齿顶圆直径 da da m(z 2)
齿顶高 齿根高

机械制图基础标准件与常用件

机械制图基础标准件与常用件

•螺纹 •紧固件
• 7.2.1 •螺纹紧 固 •7••注 •螺.件 及2纹.的画2紧标法 固 •件的装 配 •小结 •画法
•7.2.2 螺纹紧固件的装配画法
•3~5
•螺栓连接
•注意
•L
•1 •2
•1.1d
•注意 •有线！
•(螺栓,螺母,垫圈等 •均按未剖绘制)
•L=1+2+0.15d+0.8d+(3~5)
7•.要1.素2
•顶径线
• 螺纹的 规
•底径线
•• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•螺纹终止线
•比例画
•顶径线 •（粗实线）
•内螺纹法不剖时，
•顶径线、底径线、
终止线均为虚线
机械制图基础标准件与常用件
•螺 纹
• 7.1.1 •螺纹的 形 •成及结 •构 7•.要1.素2 • 螺纹的 规 •• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•中经圆
•螺距 •倒角
•牙型
•螺距
•公称直径：代表螺纹尺寸的直径
•普通螺纹、梯形螺纹：指螺纹的大 径•英制管螺纹和锥管螺纹：
•指刻有外螺纹的管子的孔径 机械制图基础标准件与常用件
•螺 纹
• 7.1.1 •螺纹的 形 •成及结 •构 7•.要1.素2 • 螺纹的 规 •• 定画法 7.1.3 •螺纹 （标 •准）的 •标螺纹紧固件 •注方法 •结束•目录 PPT文档演模板
•普通螺纹及梯形螺纹注在大径上
•M10 —7H
•Tr4014(P7)-8H
机械制图基础标准件与常用件

《标准件和常用件》PPT课件

《标准件和常用件》PPT课件

精选课件
19
2.内螺纹的规定画法
小径（牙顶）—粗实线， 大径（牙底）—细实线，
小径取
圆为3/4圈， 剖面线打到粗实线
0.85D
终止线（完整螺纹部分）—粗实线
A)通孔
精选课件
3/4圈细实线
20
B)带盲孔内螺纹
* 盲孔剖开画法
终止线
120o锥顶角
（注意：120 。锥顶角，光精孔选课段件 ，终止线，剖面线位置） 21
精选课件
15
螺纹的五大要素：牙型、大径、线数、 螺距和导程、旋向
旋合条件：五大基本要素相同的内外螺纹
精选课件
16
阶段3 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。 ★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈 ★螺纹终止线用粗实线表示。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30° ★不论是内螺纹还是外螺纹，其剖视图或断面图上的剖面 线都必须画到粗实线。
左边表示内螺纹公差带代号 右边表示外螺纹公差带代号
精选课件
29
2）梯形螺纹标注 （锯齿形螺纹）
标记：
特征代号 公称直径 X 螺距 旋向 — 公差带代号 — 旋合长度代号
其中： 旋向 右旋不注，左旋用LH表示。 公差带代号 指中径公差带代号。 旋合长度 有N(中等旋合)、L(长旋合) ，N可以省略。
d (D)
公称直径
小径—与外螺纹牙底或
内螺纹牙顶相重 合的假想圆柱直径;
注：外螺纹用小写，内螺纹用大写。 如：外螺纹大径d ，内螺纹大精径选D课。件
d1 (D1)
11
中径—为大径和小径之间的一假想圆柱的直径，在此

机械制图第8章标准件与常用件

机械制图第8章标准件与常用件

•
m——螺母厚度（m=0.8d）；
•
a——螺栓伸出螺母长度（a=0.3d）。
PPT文档演模板
机械制图第8章标准件与常用件
• 按上式计算出螺栓的长度后，还应根据螺栓的标准长度系列 取与计算值最接近的标准长度。在装配图中画螺纹紧固件时应注 意以下几点（示意图如右图所示）：
• （1）如两零件相邻表面接触时， 接触部分只画一条线。
PPT文档演模板
机械制图第8章标准件与常用件
2．管螺纹
•（1）用螺纹密封的管螺纹
•螺纹特征代号 •尺寸代号（查阅附表） •－ •旋向代号 •圆锥外螺纹用“R”表示；圆锥内螺纹 用“Rc”表示；圆柱内螺纹用“Rp”表 示
•（2）非螺纹密封的管螺纹
•螺纹特征代号 •尺寸代号 •公差等级代号 •－ •旋向代号
PPT文档演模板
机械制图第8章标准件与常用件
• （3）绘制不通孔的螺孔时，应 将钻孔深度和螺孔深度分别画出，一 般钻孔深度比螺孔深（0.2～0.5）D， 并且钻孔底部的锥角应为120°，如 右图所示。
• （4）不可见螺纹的所有图线用 虚线绘制，如右图所示。
• （5）内螺纹中螺尾的画法同外 螺纹中螺尾的画法相同。
• 将圆柱表面展开， 该螺旋线随之成为一直线， 如图（b）所示。
PPT文档演模板
机械制图第8章标准件与常用件
•2．螺纹的形成
• 螺纹是根据螺旋线的形成原理，由一平面图形（如三角形、 矩形、梯形等）沿圆柱表面上的螺旋线运动形成的具有相同剖面 的连续凸起和沟槽。其中，凸起部分的顶端称为牙顶；凹槽部分 的底部称为牙底。在圆柱外表面形成的螺纹，称为外螺纹；在圆 柱内表面形成的螺纹，称为内螺纹，如下图所示。
• 标准和大径，即可从有关标准中查 出该螺纹的全部尺寸。

《标准件和常用件一》课件

《标准件和常用件一》课件

标准件的种类
1 紧固件
2 密封件
3 连接件
包括螺栓、螺帽和垫圈， 用于连接和固定机械结构。
包括O型圈、U型圈和油封， 用于防止液体或气体泄漏。
包括焊接件、铆接件和锁 紧件，用于连接不同部件 或材料。
常用件的种类
齿轮
用于传递和调节机械 装置的动力和转速。
墙厚件
用于调整和支撑结构 中的墙体和板材。
三通
结论
无论在哪个领域，标准件和常用件都具有重要的应用。正确选择和使用它们 对生产效率和产品质量至关重要。
《标准件和常用件一》 PPT课件
标准件和常用件是机械制造、汽车制造和建筑制造等领域中不可或缺的元素。 了解它们的定义、分类和应用对提高生产效率和产品质量至关重要。
什么是标准件和常用件
标准件和常用件是机械制造中常用的零部件，具有统一的规格和标准。它们分别属于两个不同的范畴，但都在 各个领域中发挥着重要作用。
用于在管道系统中分 支和连接不同的管道。
管接头
用于连接和延长管道， 方便输送流体或气体。
标准件和常用件的应用
机械制造
标准件和常用件在机械制造中起 着关键的作用，提高生产效率和 产品质量。
汽车制造
汽车制造过程中需要大量的标准 件和常用件，确保车辆的安全性 和可靠性。
ห้องสมุดไป่ตู้
建筑制造
标准件和常用件在建筑结构中起 着重要的支撑和连接作用。

机械行业标准件与常用件

机械行业标准件与常用件
60
表示开槽沉头螺钉，螺纹规格 d=M10，公称长度l=60mm
开槽长圆柱端紧定 螺钉 GB/T 75—1985 25 l型六角螺母—A和B级 GB/T 6170—2000
螺钉GB/T 75 M5×25
表示长圆柱端紧定螺钉，螺纹规格d ＝M5，公称长度l=25mm
螺母GB/T 6170 M12
表 示 A级 1 型 六 角 螺 母 ，螺 纹 规 格 D=M12
δ1 δ2 L
0.3d
※ 画图步骤：
先画俯视图较方便
⒉ 双头螺柱连接
⑴ 双头螺柱 规定标记： 例： 螺柱 GB/T899-88 M12×50 简化画法：
公称长度L
公称长度L
⑵ 弹簧垫圈 规定标记： 例： 垫圈 GB/ T 93 - 87 12
简化画法：
0.3d 60° 1.5d
规格 指用于M12的 螺栓或螺钉
大径圆约画3/4圈
螺纹终止线 粗实线
120°
注意:剖面线画到粗实线为止
②内螺纹不通孔(盲孔)画法
螺孔深度 钻孔深度
大径D
螺孔深度 钻孔深度
不穿通螺纹孔的画法:
钻 孔
攻 丝
120°
容易出错的地方
0.5D
（3）螺纹局部结构的画法与标注
① 倒角 2×45°表示什么？
2×45°
2 45° 2×45° 2×45°
60
表示A级六角头螺栓，螺纹规格d＝ M12，公称长度l=60mm
双头螺柱（ bm＝1.25 d） GB/T 897—1988 50 开槽沉头螺钉 GB/T 68—2000
螺柱GB/T 897 M12×50
表示B型双头螺柱，两端均为粗牙 普通螺纹，螺纹规格d=M12，公称 长度l＝50mm

机械制图 标准件和常用件教学课件 (共77张PPT)

机械制图 标准件和常用件教学课件 (共77张PPT)
螺纹
三、螺纹的规定画法螺纹的结构比较复杂，为了简化作图，国家标准《机械制图螺纹及螺纹紧固件表示法》（GB/T 4459.1—1995）对螺纹画法做了规定。1.外螺纹的画法 外螺纹的画法如图9-5所示，螺纹的大径及螺纹终止线用粗实线表示，螺纹的小径用细实线表示，在平行于螺杆轴线投影面的视图中，螺杆的倒角或倒圆部分也应画出，在垂直于螺纹轴线投影面的视图中，表示牙底的细实线圆只画约3/4圈，此时螺纹的倒角圆规定省略不画。
图9-5 外螺纹的画法
螺纹
2.内螺纹的画法 图9-6所示为内螺纹的画法。剖开表示时，螺纹的大径为细实线，螺纹的小径及螺纹终止线为粗实线。不剖开时，大径、小径和螺纹终止线皆为虚线。在垂直于螺纹轴线的投影面的视图中，牙底仍画成约为3/4圈的细实线圆，并规定螺纹孔的倒角圆也省略不画。
图9-6 内螺纹的画法
螺纹
表9-2 部分螺纹的标记方法
螺纹
表9-2 部分螺纹的标记方法
常用螺纹紧固件
将用螺纹起联接和紧固作用的零件称为螺纹紧固件。螺纹紧固件的结构及尺寸均已标准化。常用的螺纹紧固件有螺栓、双头螺柱、螺钉、螺母和垫圈等，如图9-13所示。
图9-13 常用的螺纹紧固件
常用螺纹紧固件
一、常用螺纹紧固件的种类及标记 国家标准《坚固件标记方法》（GB/T 1237—2000）规定，紧固件的标记方法分完整标记和简化标记两种，其标记一般按下列顺序表示。名称 标准编号 尺寸规格 — 产品型号 — 力学性能或材料 — 产品等级 — 表面处理
图9-10 螺尾、退刀槽的画法
螺纹
5.螺纹孔中相贯线的画法螺纹孔中相贯线的画法如图9-11所示。
6.螺纹牙型的画法当需要表示螺纹牙型时，可按图9-12所示的形式绘制。
图9-11螺纹孔中相贯线的画法
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

螺纹
连接螺 纹
传动螺 纹
普通螺纹 小螺纹 米制锥螺纹
粗牙螺纹 细牙螺纹
用螺纹密封的管螺纹
管螺纹
非螺纹密封的管螺纹
梯形螺纹
60°圆锥管螺纹
锯齿形螺纹
自攻螺钉用螺纹
特种螺 纹
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
粗牙普 通 细牙 螺 纹 M
是最常用的联接螺纹
55º
联
非 螺
G
课前准备
机件的各种表达方法
第7章 标准件和常用件

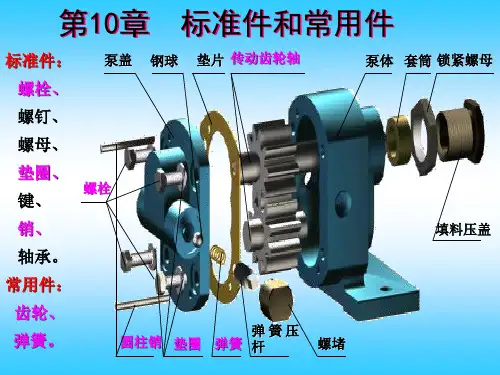

在各种机械设备中，除去一般的零件外，还广泛 存在着螺钉、螺母、垫圈、键、销、滚动轴承、齿轮、 弹簧等标准件和常用件。由于这些零部件的用途十分 广泛，而且用量又大，国家有关部门批准并发布了各 种标准件和常用件的相关标准。
对于结构和尺寸均已进行标准化的，称为标准件。 仅将部分结构和参数进行标准化、系列化的，称 为常用件。
牙顶 内螺纹
牙底 外螺纹
通常用螺纹大径来表示螺纹的规格大小，故螺纹 大径又称为公称直径；而用螺纹中径来控制精度。
⑶ 螺纹的线数n
沿一条螺旋线形成的螺 纹叫做单线螺纹；沿两条或 两条以上在轴向等距分布的 螺旋线所形成的螺纹叫做多 线螺纹。
单线螺纹
双线螺纹
⑷ 螺距和导程
螺纹上相邻两牙在中径线上对应两点之间的轴向 距离P称为螺距。
2. 螺纹的加工
加工螺纹的方法很多，一般采用以下几种方法：
(1) 车床加工 (2) 专用工具加工：丝锥、板牙
该种方法可以用钻床加工，也可在装配现 场手工加工。
(3) 碾压螺纹
加工内螺纹
加工外螺纹
工件
工件旋转
卡盘 车刀
车外螺纹
车刀沿轴向移动
车内螺纹
二、螺纹的基本要素
⑴ 螺纹的牙型 在通过螺纹轴线的剖面上，螺纹的轮廓形状。
(4) 螺纹牙型的表示方法 a) 局部剖
b) 重合画法
c) 局部放大
5:1
(5) 螺纹表示法的其他规定
a)倒角:轴端部和孔口一般应倒角
2×45°
2×45° 2×45°
b)退刀槽 b
c)螺尾的表示
与轴线成30°
螺尾只在有要 求时才画，不 需标注。
d）部分螺孔的表示方法 e）螺孔相贯线
f）圆锥螺纹的表示方法 内螺纹
同一条螺纹上相邻两牙在中径线上对应两点之间 的轴向距离L称为导程。
螺距=导程
导程 螺距
单线螺纹： P=L 多线螺纹： P=L/n
⑸ 螺纹的旋向
螺纹的旋向分为右旋和左旋两种，常用右旋。
左旋
右旋
注意：只有螺纹的五要素（牙型、直径、螺距、 线数和旋向）完全相同的内、外螺纹 才能旋合在一起。
三、螺纹的种类
外螺纹
2. 螺纹的规定标记方法
(1) 标注的基本模式
螺纹特征代号 公称直径 × 螺距(导程/线数) 旋向代号
－ 公差带代号 － 螺纹旋合长度代号
中径和顶径 公差带代号
长：L 中等：N 短：S
右旋 左旋
☆粗牙螺纹不标注螺距； ☆单线螺纹允许不标注导程与线数； ☆右旋螺纹省略“右”字，左旋时则标注LH; ☆旋合长度为中等时，“N”可省略。
(2) 标记示例
例1：
M 20 ×2 LH -5g6g - s
普通螺纹 大径d＝20 螺距P2 (细牙)
左旋
短旋合长度 顶径公差带代号 中径公差带代号
例2： Tr40× 14 (P7)－7H－L
梯形螺纹 大径D＝40
螺距P7导程14线数2
长旋合长度
中径、顶径 公差带代号
右旋
(3) 标注方法
四.螺纹的规定画法和标记
1. 螺纹的规定画法
★牙顶用粗实线表示 (外螺纹的大径线，内螺纹的小径线)。
★牙底用细实线表示 (外螺纹的小径线，内螺纹的大径线)。 ★在投影为圆的视图上，表示牙底的细实线圆只画约3/4圈。 ★螺纹终止线用粗实线表示。 ★不管是内螺纹还是外螺纹，其剖视图或断面图上的剖面线 都必须画到粗实线。 ★当需要表示螺纹收尾时，螺尾部分的牙底线与轴线成30°。
不穿通
丝
0.5D
120°
容易出错的地方
(3) 内、外螺纹连接的画法
A
A－A
按不剖画
A
旋入深度
内、外螺纹剖面线方向相反
画图要点：
1. 大径线和大径线对齐；小径线和小径线对齐。 2. 旋合部分按外螺纹画；其余部分按各自的规定画。
正确
错误
画图步骤：
1、画外螺纹 2、确定内螺纹的端面位置 3、画内螺纹及其余部分投影
接
管
纹 密
螺螺封 纹 纹 55º Rp
螺 R1
纹 密
Rc
封 R2
用于水管、油管、气管
等薄壁管子上，用于管路 的联接。
常用的几种螺纹的特征代号及用途
特征 螺 纹 种 类 代号
外形图
用
途
传 动 梯形螺纹 Tr
螺
纹
锯齿形 螺纹
B
用于各种机床的丝杠，作 传动用。
只能传递单方向的动力。
连接螺纹除上述普通螺纹和管螺纹外还有许多种， 例如公制锥螺纹(ZM)、60°圆锥管螺纹（NPT）、 小螺纹（S），以及各种行业专用螺纹等。传动螺 纹除上述两种外，还有矩形螺纹，该螺纹为非标准 螺纹。
使用标准件和常用件的优点有：
第一：提高零部件的互换性，利于装配和维修； 第二：便于大批量生产，降低成本； 第三：便于设计选用，以避免设计人员的重复
劳动和提高绘图效率。
本章主要内容
1.螺纹紧固件连接的种类和画法 2.齿轮的几何要素和规定画法 3.键和销连接 4.滚动轴承的类型和画法 5.弹簧的分类及画法
§7.1 螺纹的规定画法和标注
本节主要内容： 螺纹的分类和规定画法 螺纹连接的种类和画法
一、螺纹的形成与加工
⒈ 螺纹的形成
一个与轴线共面的平面
图形（三角形、梯形等）， 绕圆柱面作螺旋运动，则得 到一圆柱螺旋体 ——螺纹。
导程
制在圆柱体外表面上
A1 ●
螺旋线 的螺纹叫外螺纹。
A●
制在圆柱体内表面上 的螺纹叫内螺纹。
牙型
常用的牙型有： 三角形
梯形
锯齿形
（2） 螺纹的直径
螺纹的直径有大径、小径和中径之分，外螺纹 分别用符号d、d1和d2表示；而内螺纹则用D、D1 和D2表示。
螺纹的中径： 一个假想圆柱的直径。该圆柱的母线 通过牙型上沟槽和凸起宽度相等的地方。
牙底
牙顶
小径D1、d1 中径D2、d2 大径 D、d
(1) 外螺纹画法
大径线画粗实线
倒角圆不画
小径线画细实线且画
到倒角内
螺纹终止线画
小径≈0.85d
粗实线
小径圆约画3/4圈
外螺纹剖视画法：
A
A－A
大径 小径
A 螺纹终止线画一小段
剖面线画到大径线
(2) 内螺纹画法
大径线画细实线
倒角圆不画
小径线画粗实线 A
螺纹终止线 大径圆约画3/4圈 A－A
A 剖面线画到小径线 即粗实线位置
