投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。
产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。
操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。
一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。
一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。

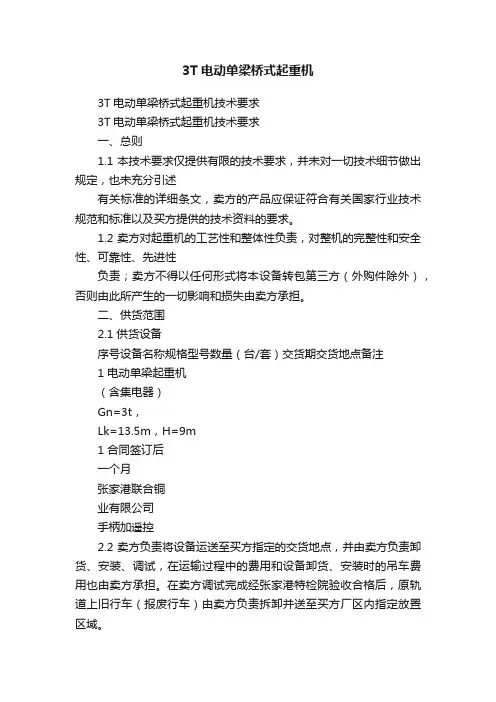

3T电动单梁桥式起重机3T电动单梁桥式起重机技术要求3T电动单梁桥式起重机技术要求一、总则1.1本技术要求仅提供有限的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准的详细条文，卖方的产品应保证符合有关国家行业技术规范和标准以及买方提供的技术资料的要求。
1.2 卖方对起重机的工艺性和整体性负责，对整机的完整性和安全性、可靠性、先进性负责；卖方不得以任何形式将本设备转包第三方（外购件除外），否则由此所产生的一切影响和损失由卖方承担。
二、供货范围2.1 供货设备序号设备名称规格型号数量（台/套）交货期交货地点备注1 电动单梁起重机（含集电器）Gn=3t，Lk=13.5m，H=9m1 合同签订后一个月张家港联合铜业有限公司手柄加遥控2.2 卖方负责将设备运送至买方指定的交货地点，并由卖方负责卸货、安装、调试，在运输过程中的费用和设备卸货、安装时的吊车费用也由卖方承担。
在卖方调试完成经张家港特检院验收合格后，原轨道上旧行车（报废行车）由卖方负责拆卸并送至买方厂区内指定放置区域。
2.3 其他主要零、部件和备品备件清单（含制作图纸）以及随机技术资料。
三、设计制造执行的主要标准GB3811 《起重机设计规范》GB6067 《起重机安全规程》GB/T14405 《通用桥式起重机》GB5905 《起重机试验规范和程序》GB12602-90 《起重机械超载保护装置安全技术规范》GB10183 《桥式和门式起重机制造及轨道安装公差》GB/T8618-96 《圆股钢丝绳》GB/T985-1998 《气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式和尺寸》GB986 《埋弧焊焊坡口的基本形式和尺寸》GB3323-87 《钢融化焊对接接头射线照相和质量分级》JB1152-81 《锅炉和钢制压力容器对接焊缝超声波控伤》JB4315 《起重电控设备》BG/T8923-98 《涂装前表面锈蚀等级》GB9286 《色漆和清漆膜的划格试验》JB2299 《矿山、工程起重运输机制产品涂漆颜色和安全》JB2759 《机电产品通用技术》GB5972-85 《起重机专用钢丝绳检验和报废实用规范》GB7592-87 《通用桥架起重机限界尺寸》JB/T53442-94 《通用桥式起重机产品质量分等》GB/T10051-1998 《起重吊钩》GB6333-92 《电力液压块式制动器》ZBJ80007.1-80007.3-87 《起重机用铸造卷筒》JBJ80006.1-80006.2-87 《起重机用铸造滑轮》JB/T6392.1-6392.2-92 《起重机车轮》JB3242-3242-83 《十字轴式方向联轴器》GB5973-5976-86 《钢丝绳夹》GBJ17-88 《钢结构设计规范》GB497-85 《低压电器基本标准》ZBK26008 《系列起重及冶金用绕现转子三相异步电动机》JBDQ4558-91 《起重机成套电阻器》JBDQ6146-86 《起重机控制台》Q/DQ109-92 《起重机电气设备技术条件》GB50278-98 《起重设备安装工程施工及验收规范》ZBJ1901-1998 《起重机减速器》GB1497-85 《低压电器基本标准》GB191-88 《包装、储运图示标志》上述标准按最新标准执行。

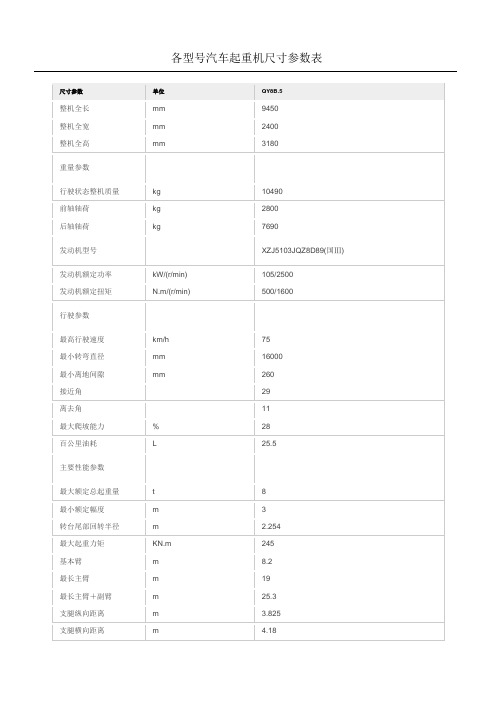

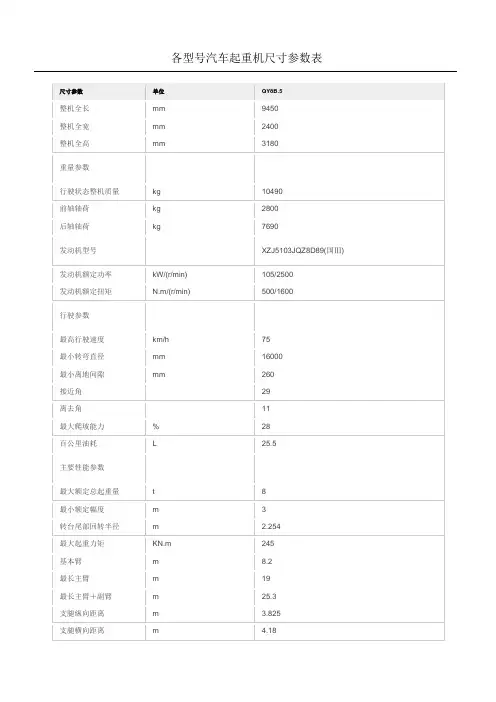

（完整版）各吨位吊车起重参数.docx吊车吨位参数表起重臂长度，作业半径与允许起重量对照表（机型QUY35 、35t）作业起重臂长度（ m ）1013161922252831半径允许起允许起允许起允许起允许起允许起允许起允许起( m)重量（ t）重量（ t ）重量（ t）重量（ t）重量（ t ）重量（ t ）重量（ t）重量（ t ）3.028.003.528.003.628.0028.003.726.7626.684.023.4823.404.519.4419.4019.365.016.616.5216.4816.406.012.7612.7212.6412.612.567.010.3610.2810.1610.1610.1210.0810.008.08.688.608.528.488.448.408.328.289.07.447.367.287.247.207.167.087.0410.0 6.44 6.36 6.32 6.24 6.20 6.12 6.0812.0 5.08 5.00 4.96 4.88 4.84 4.76 4.7213.0 4.12 4.04 4.00 3.92 3.84 3.8016.0 3.40 3.32 3.28 3.20 3.1618.0 2.84 2.76 2.68 2.6420.0 2.44 2.36 2.28 2.2422.0 2.08 2.00 1.9224.0 1.72 1.6826.0 1.48注明：1、由于机械磨损，性能降低，起重能力不能达到理论荷载，因此乘以一个折旧系数0.80 得到允许起重量。
2、起重臂长度即为扒杆长度。
3、起重指挥人员不熟悉指挥信号、机械性能、起重臂长度与作业半径、起重量对照表不准上岗。
不得发出错误信号。
4、作业半径即为吊机底座转盘中心到吊物的水平距离。
起重臂长度，作业半径与允许起重量对照表（机型 SCC508、 50t ）作业起重臂长度（ m ）131619222528313437半径允许起允许起允许起允许起允许起允许起允许起允许起允许起( m) 重量（t）重量（ t）重量（t ）重量（ t ）重量（t）重量（ t）重量（ t）重量（t ）重量（ t）3.745.0441.44.535.2529.535.15.525.429.429.3622.225.325.225.1717.822.222.122.021.9814.817.717.617.617.517.417.3912.614.714.614.514.414.314.214.11010.912.512.412.312.212.212.112.011.9128.610.910.610.710.610.510.410.310.2148.68.48.38.38.18.07.97.8 167.0 6.8 6.8 6.7 6.6 6.5 6.4 6.4 18 5.8 5.7 5.6 5.5 5.4 5.3 5.2 20 4.8 4.7 4.6 4.5 4.4 4.3 22 4.1 4.0 3.9 3.8 3.7 24 3.5 3.4 3.3 3.2 3.1 26 3.0 2.9 2.8 2.7 28 2.5 2.4 2.3 30 2.1 2.0 32 1.8 1.7注明：1、由于机械磨损，性能降低，起重能力不能达到理论荷载，因此乘以一个折旧系数0.90得到允许起重量。

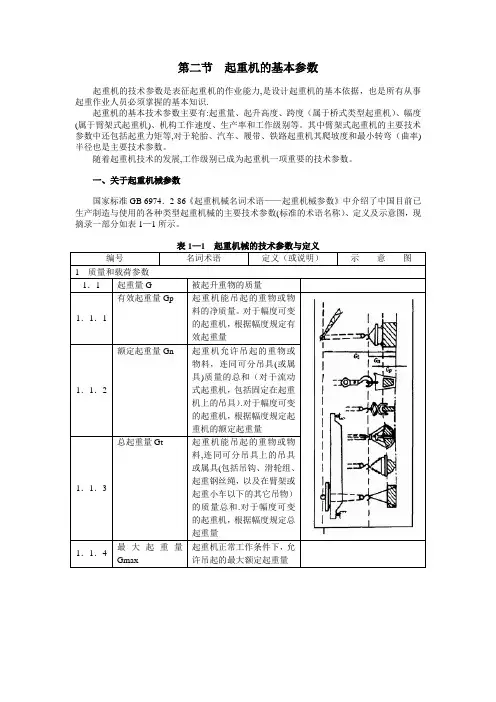

单梁桥式起重机技术参数
单梁桥式起重机是一种常见的起重设备，具有结构简单、重量轻、使用方便等优点，被广泛应用于各种领域。
以下是单梁桥式起重机的技术参数。
1. 起重量：单梁桥式起重机的起重量可以根据需要进行定制，
常见的起重量为1~20吨。
2. 跨度：单梁桥式起重机的跨度也可以根据需要进行定制，常
见的跨度为6~30米。
3. 起升高度：单梁桥式起重机的起升高度可以根据需要进行定制，常见的起升高度为6~30米。
4. 工作级别：单梁桥式起重机的工作级别通常为A3~A5级，也
可以根据需要进行定制。
5. 运行速度：单梁桥式起重机的运行速度通常为20~30米/分钟，也可以根据需要进行定制。
6. 动力系统：单梁桥式起重机的动力系统包括电机、减速机、
制动器等部分，可以根据需要进行定制。
7. 控制系统：单梁桥式起重机的控制系统包括起升、行走、变
频等控制器，可以根据需要进行定制。
8. 安全保护系统：单梁桥式起重机的安全保护系统包括限位器、重载保护、断电保护等功能，可以根据需要进行定制。
总之，单梁桥式起重机的技术参数可以根据不同的使用需求进行定制，以满足各种工程项目的需要。

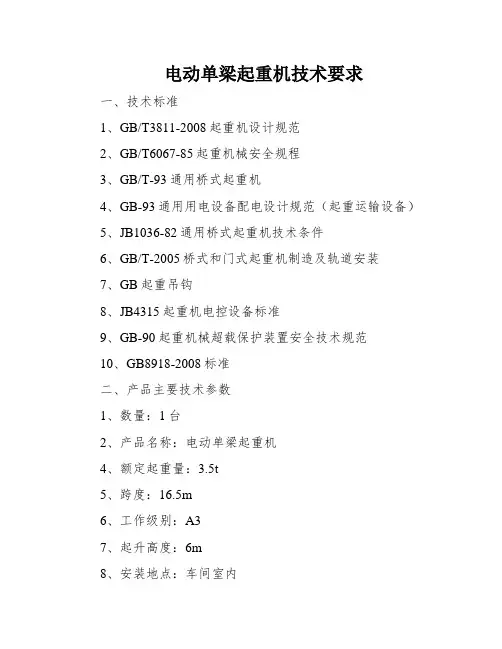

电动单梁起重机技术要求一、技术标准1、GB/T3811-2008起重机设计规范2、GB/T6067-85起重机械安全规程3、GB/T-93通用桥式起重机4、GB-93通用用电设备配电设计规范（起重运输设备）5、JB1036-82通用桥式起重机技术条件6、GB/T-2005桥式和门式起重机制造及轨道安装7、GB起重吊钩8、JB4315起重机电控设备标准9、GB-90起重机械超载保护装置安全技术规范10、GB8918-2008标准二、产品主要技术参数1、数量：1台2、产品名称：电动单梁起重机4、额定起重量：3.5t5、跨度：16.5m6、工作级别：A37、起升高度：6m8、安装地点：车间室内三、产品手艺请求：起重机设计必须符合“中华群众共和国起重机械安全规程”（GB6067-85）;起重机制造应符合GB/T-93的有关规定；起重机起升机构必须设有超载限制器；起重机必须设有警报装配；起重机起升和运行体系都必须设置限位器及导绳器。
一）钢结构局部1、起重机钢结构设计合理、结构优化、符合规范和标准，满足强度、刚度和稳定性要求，设计中应充分考虑现场的工作环境。
2、起重机的钢结构主要有主梁、支腿等组成；主梁与支腿为刚性连接。
3、主梁钢板材料必须符合国家的相应规范，并具有合格证，刚度满足国家标准要求，主要钢结构材料应具有良好的焊接工艺性，主要钢结构材料采用不低于Q235-B，使用的材料具有材质报告及相应的合格证书。
主要焊缝必须进行射线无损探伤，并出具探伤报告。
二）大小车1、主梁为正轨箱形结构，具有良好的刚度和强度。
起重机主梁整体焊接。
大车运行机构电气设备均设置在桥架上。
2、小车架由箱形梁构成框架结构，保证其上机构的平稳运行。
3、大车及运行机构：确保形位公差及轴孔尺寸精度，保证运行平稳，不啃轨，噪音小；大车行走机构两端设有缓冲器，轨道的终端均有止挡装置；大车运行机构，静音设计，密封良好，不允许有渗漏现象，免维护；所有轴承选用SKF;4、小车及起升机构：小车及起升机构运行在主梁顶面轨道上，采用紧凑式设计；小车运行驱动装置，密封良好，不允许有渗漏现象，免维护；小车要充分利用大车的跨度，使其行程最大限度地满足使用工艺要求；三）机械部分1、轴及联轴器轴的设计应能在不移动其它设备的情况下，方便的取出。
普通桥式起重机(1)起升及运行速度栏内后一速度为下降调速后之速度 工作级别均为A 5 电源AC,380V,50Hz普通桥式起重机(2)工作级别均为A5；电源AC, 380V,50Hz∙ 简介：本文件为单层工业厂房手算书。
通过确定厂房的控制标高，包括牛腿顶标高，柱顶标高和圈梁标高，我们可以设计出剖面。
设计的参数必须满足模数要求，18m 跨和24m 跨的设计又分为两种情况来处理。
∙ 关键字：单层，工业厂房，手算书3、厂房剖面设计剖面设计的内容是确定厂房的控制标高，包括牛腿顶标高，柱顶标高和圈梁标高。
牛腿顶标高等于轨顶标高减去吊车梁在支撑处的高度和轨道及垫层的高度，必须满足300mm 的倍数。
吊车轨道及垫层高度可以取0.2m 。
为了使牛腿顶标高满足模数要求，轨顶的实际标高将不同于标志高度，规范允许轨顶实际标高与标志标高之间有±200mm 的差值。
柱顶标高H=吊车轨顶标高HA+吊车轨顶至桥架顶面的高度HB+空隙HC，空隙HC不应小于220m m，吊车轨顶至桥架顶面的高度可查95G323，柱顶标高同样满足300mm的倍数。
由于工艺要求，轨顶标高为9m。
对于18m跨：取柱牛腿顶面高度为7.5m，吊车梁高度1.2m。
吊车轨道及垫层高度取0.2m，则轨道构造高度，HA=7.5+1.2+0.2=8.9，构造高度-标志高度=8.9-9=-0.1m，满足±200mm的差值要求。
查表，吊车轨顶至桥架顶面的高度HB=2.099m，则H=HA+HB+HC=8.9+2.099+0.22=11.21 9m。
为满足模数要求，取H=11.4m。
对于24m跨：取柱牛腿顶面高度为7.5m，吊车梁高度1.2m。
吊车轨道及垫层高度取0.2m，则轨道构造高度，HA=7.5+1.2+0.2=8.9，构造高度-标志高度=8.9-9=-0.1m，满足±200mm的差值要求。
查表，吊车轨顶至桥架顶面的高度HB=2.189m，则H=HA+HB+HC=8.9+2.189+0.22=11.30 9m。
1、电动葫芦双梁半门式起重机：主要技术参数：1、(1)起重量:Gn=5t+ 5t(2)跨度:S=13.5m(3)轨高:H=6m(4)两梁中心距：7.5m(5)起升高度：> 4.5m(4)工作速度：起升速度：8 m/mi n小车运行速度：20m/min大车运行速度：30m/min(5)工作级别：A5(6)操纵方式：遥控+线控(7)大车钢轨：43Kg/m(8)大车最大轮压：上轨w 75KN下轨w 87KN(9)轨面以上高度：w 2800mm或按招标方提供的数据(10)轨道外侧的端梁宽度：w 230mm(11)电源：380V± 10% /50H Z三相四线(12)装机容量：设计确定(含照明)(13)供电方式：安全滑触线3、5t电动单梁桥式起重机主要技术参数：1、起重量：5t2、跨度(轨距)：13.5m3、起升高度：8m4、起升速度：8m/mi n6大车行走速度：30m/mi n7、最大轮压：V 33 KN8、轨道型号：38Kg/m9、主电源导电型式：安全滑触线380v ± 10% 50Hz10、葫芦供电：软缆闭式供电11、操作型式：地面操作摇控操作，悬缆操作盒保留12、电动葫芦：锥形鼠笼形四、环境条件1、电源：380v± 10% 50Hz2、环境温度：5°〜40°3、室内工作4、相对湿度：平均相对湿度80% 性能要求：1、主梁：主梁采用箱形结构，端梁与主梁焊接联接其钢结构满足强度，刚度及稳定性要求，焊接质量符合GB3323-87标准要求，金属结构用钢材应进行表面除锈处理，质量达到Sa2.5级。
2、起重机的设计、制造应符合GB3811和JB/T1306-94标准的有关规定。
3、大车行走：三合一传动形式，两侧行走驱动应同步。
减速器齿轮副硬度不低于GB10095中规定8-8-7级4、主要零部件4.2起重机大车运行车轮应符合JB/T6392.2的规定4.3起重机应装有符合GB6164.2规定的橡胶缓冲器同跨车间，装有防撞限位装置，车间轨道两端装防撞装置。

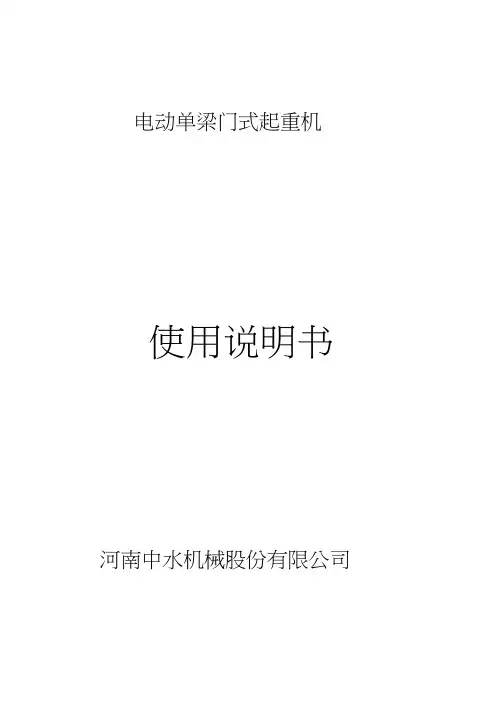

电动单梁门式起重机使用说明书河南中水机械股份有限公司一、外形总图 (1)二、性能参数表 (2)三、简单介绍： (3)四、使用： (4)五、维护： (4)六、易损件： (6)七、附注： (6)一、外形总图---占55006二.性能参数表7ni4?-4/7.1V Lr=5p-r「o—•1AHUO.LOJyo5_lo-HLO7-o5felt（「丿•卜Ld,F,三、简单介绍：电动单梁门式起重机（以下简称起重机）是与CD1、MD1等形式的电动葫芦配套使用，成为一种有轨运行的轻小型起重机，其适用起重量为1—16吨，适用跨度为7. 5— 25. 5米，工作环境温度在-30—+40°C范围内。
为方便用户，设有地面操纵和驾驶室操纵两种操纵形式，驾驶室操纵乂分端面开门及侧面开门两种形式，以供用户选择使用。
本产品为一般用途起重机，多用于机械制造、装配、仓库等场所。
其结构特点如下:1、金属结构部分主梁采用箱型梁结构。
为贮存运输方便，主横梁之间用M20螺栓（45号钢制）连接成一体。
2、电动葫芦电动葫芦可提升重物，并沿主梁纵向移动，其结构特点详见有关电动葫芦说明书。
3、运行机构本产品是采用分别驱动形式，驱、制动靠锥形制动电动机来完成，传动是釆用“一开一闭”式齿轮传动，其闭式齿轮部分是借用5吨锥形葫芦运行小车的减速机。
4、电气设备本产品所用运行电动机有单速锥形鼠笼电动机（用于运行速度30米/分和45米/ 分）和锥形绕线式电动机（用于运行速度75米/分）二种形式。
随操纵形式的不同，设有两种电气控制方式。
电动葫芦及整个起重机均设有安全装置，如起升限位开关、终点限位开关等。
6四、使用:1、试车：在无载荷情况下，接通电源，开动并检查各运转机构控制系统和安全装置，均应灵敬准确，安全可靠，方可使用。
2、调整好大车限位和起升上、下限位。
3、不得超过起重机所规定的起重量使用。
4、不得沿主梁方向斜吊物品。
5、本起重机不适用于在有火灾危险、爆炸危险的介质中和相对温度大于85%,充满腐蚀性气体场所里工作，以及用来吊运熔化金属和有毒易燃易爆物品。
