QD32-25.5双梁桥式起重机技术参数

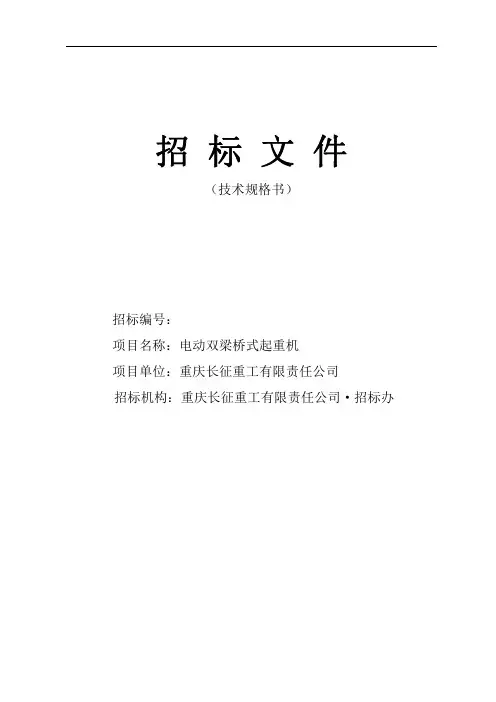

投标设备主要技术参数一、QD双梁式桥式(吊钩)起重机1、起重量:10t2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、起升速度:10.1米/min6、大车运行速度:约30~74.3m/min(三档调速)7、小车运行速度:约20~43.8m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁桥式(吊钩)二、QD双梁式桥式(吊钩)起重机1、起重能力:20t(主钩)5t(副钩)2、工作级别:A53、轨高:9000mm4、跨度:25500mm5、提升速度:7.2m/min(主钩) 15.3m/min(副钩三档调速)6、大车运行速度:约40~87.6m/min(三档调速)7、小车运行速度:约20~44.2m/min(三档调速)8、操作方式:遥控加司机室操纵9、供电方式:滑轨10、结构形式:QD双梁式桥式(吊钩)投标设备性能描述一、双梁桥式起重机技术说明我公司本着结构合理,工艺先进、经济实用、安全可靠、操作方便合理、高效节能、维修方便的原则,遵照国家起重机设计规范及有关标准,结合需方工艺条件和技术要求,确保产品质量,让用户满意。

产品用途:下料车间和机加工车间技术说明内容如下:制造过程中,严格按照GB3811-2008《起重机设计规范》的要求进行设计,产品技术指标、质量标准达到GB/T14405-1993《通用桥式起重机》规定的质量要求。

操纵室为大视野,配有航空座椅,操作方便、环境舒适,使用性能稳定,动作灵敏,安全可靠。

一、机构部分:本起重机由主梁、小车、大车运行机构、司机室、电气系统等组成。

一般规定1)使用特殊钢制作的机械部件均需作必要的热处理;2)起重机上使用的钢材必须满足国家标准,并应具有合格证;3)铸造件和锻造件质地应均匀,不得有气孔、夹渣、裂纹等缺陷;4)采用适当的焊接方法和消除应力方法以使焊接部分的残余应力为最小;5)应使开口部或切口部的应力集中为最小;6)主要承载的腹板厚度不得小于6mm。

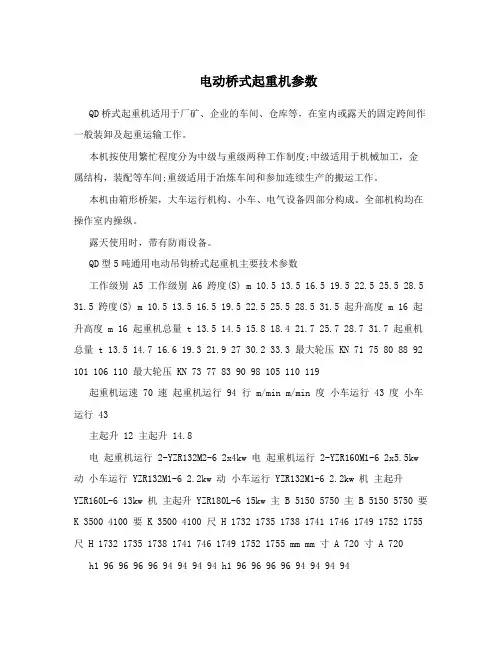

电动桥式起重机参数QD桥式起重机适用于厂矿、企业的车间、仓库等，在室内或露天的固定跨间作一般装卸及起重运输工作。

本机按使用繁忙程度分为中级与重级两种工作制度;中级适用于机械加工，金属结构，装配等车间;重级适用于冶炼车间和参加连续生产的搬运工作。

本机由箱形桥架，大车运行机构、小车、电气设备四部分构成。

全部机构均在操作室内操纵。

露天使用时，带有防雨设备。

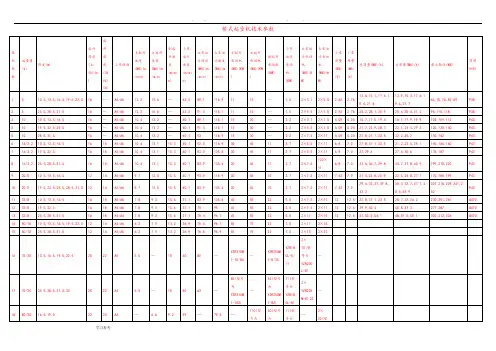

QD型5吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 16 起升高度 m 16 起重机总量 t 13.5 14.5 15.8 18.4 21.7 25.7 28.7 31.7 起重机总量 t 13.5 14.7 16.6 19.3 21.9 27 30.2 33.3 最大轮压 KN 71 75 80 88 92 101 106 110 最大轮压 KN 73 77 83 90 98 105 110 119起重机运速 70 速起重机运行 94 行 m/min m/min 度小车运行 43 度小车运行 43主起升 12 主起升 14.8电起重机运行 2-YZR132M2-6 2x4kw 电起重机运行 2-YZR160M1-6 2x5.5kw 动小车运行 YZR132M1-6 2.2kw 动小车运行 YZR132M1-6 2.2kw 机主起升YZR160L-6 13kw 机主起升 YZR180L-6 15kw 主 B 5150 5750 主 B 5150 5750 要K 3500 4100 要 K 3500 4100 尺 H 1732 1735 1738 1741 1746 1749 1752 1755 尺 H 1732 1735 1738 1741 746 1749 1752 1755 mm mm 寸 A 720 寸 A 720 h1 96 96 96 96 94 94 94 94 h1 96 96 96 96 94 94 94 94F 26 176 246 326 476 676 776 926 F 26 176 246 326 476 676 776 926荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD型10吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 16 起升高度 m 16 起重机总量 t 14.8 16.2 19 20.8 23.5 27.8 31.3 34.4 起重机总量 t 14.8 16.5 19.4 21.6 24.5 29.3 32.9 36 最大轮压 KN 96 99 108 10 120 130 138 150 最大轮压 KN 99 103 110 119 129 132 141 152起重机运起重机运速 70 71 速 93 94 行行 m/min m/min 度小车运行 44度小车运行 44主起升 9.8 主起升 12.62-YZR60M1-6 2-YZR160M2-6 电起重机运行 2-YZR132M2-6 2x3.7kw 电起重机运行 2-YZR160M1-6 2x5.5kw 2x5.5kw 2x7.5kw 动小车运行 YZR132M1-6 2.2kw 动小车运行 YZR132M1-6 2.2kw 机主起升 YZR180L-6 15kw 机主起升 YZR225M-8 22kw 主 B 5252 5752 主 B 5252 5752 要 K 4100 4600 要 K 410 4600 mm mm 尺 H 1745 1748 1751 1756 1759 1762 1765 1768 尺 H 1745 1748 1751 1756 1759 1762 765 1768 寸 A 720 寸 A 720h1 323 323 323 32 321 321 321 321 h1 323 323 323 321 321 321 321 321F 26 176 246 326 478 678 778 928 F 26 176 246 326 478 678 778 928荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD型16/3.2吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 16~18 起升高度 m 16/18 起重机总量 t 18.9 20.4 22.3 27 29.5 30.2 37.4 40.4 起重机总量 t 20.2 22.4 24.8 29 31.8 35.9 39.7 43.1 最大轮压 KN 145 150 162 170 181 190 196 205 最大轮压 KN 147 152 164 172 83 192 98 207 起重机运起重机运速 75 速 86 行行度小车运行 44 度小车运行 44 m/min m/min主起升 9.5 主起升 16.6副起升 17.9 副起升 17.92-YZR160M2-6 2-YZR160L-6 电起重机运行 2-YZR160M1-6 2x5.5kw 电起重机运行 2-YZR160M2-6 2x7.5kw 2x7.5kw 2x11kw 动小车运行 YZR132M2-6 3.7kw 动小车运行 YZR132M2-6 3.7kw 机主起升 YZR225M-8 22kw 机主起升 YZR280S-10 37kw副起升 YZR160L-6 11kw 副起升 YZR160L-6 11kw主 B 5850 6250 主 B 5900 6300 要 K 4200 4500 要 K 4200 4600 尺 H 2058 2061 2064 2067 2070 2073 2076 2079 尺 H 2058 2061 2064 2067 2070 2073 2076 2079 mm mm 寸 A 820 寸 A 865h1 632 h1 632F 148 148 278 428 578 728 828 978 F 148 48 878 428 578 728 828 978荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD型20/5吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 12~14 起升高度 m 12月14日起重机总量 t 19.8 21.9 23.5 28.6 31 36.3 39.2 42.4 起重机总量 t 21.2 23.8 26.3 30.8 33.8 38.3 42.2 46 最大轮压 KN 160 171 182 192 201 211 221 231 最大轮压 KN 166 177 188 198 208 218 229 239 起重机运起重机运速 75 速 86 行行度小车运行 44 度小车运行 44 m/min m/min主起升 7 主起升 10副起升 15 副起升 152-YZR160L-6 电起重机运行 2-YZR160M2-6 2x5.5kw 2x7.5kw 电起重机运行2-YZR160M2-6 2x7.5kw 2x11kw 动小车运行 YZR132M2-6 3.7kw 动小车运行YZR132M2-6 3.7kw 机主起升 YZR250M1-8 30kw 机主起升 YZR280M-10 45kw 副起升 YZR180L-6 15kw 副起升 YZR180L-6 15kw主 B 5850 6250 主 B 5900 6300 要 K 4200 4600 要 K 4200 4600 尺 H 2060 2063 2066 2069 2072 2075 2078 2081 尺 H 2060 2063 2066 2069 2072 2075 2078 2081 mm mm 寸 A 820 寸 A 865h1 501 910 h1 501 910F 150 150 280 430 580 730 830 980 F 150 150 280 430 580 730 830 980荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD型32/5吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 18~20 起升高度 m 18/20 起重机总量 t 28.5 30.6 33.4 37.8 41.2 46.4 50 54.3 起重机总量 t 29.1 31.3 34.3 39.3 42.9 48.3 51.3 56.5 最大轮压 KN 244 259 262 285 296 310 320 335 最大轮压 KN 249 265 278 291 301 308 328 343 起重机运起重机运速 58 59 速 76.1 77.3 行行度小车运行 38.2 度小车运行 38.2 m/min m/min主起升 7.9 主起升 9.8副起升 14.8 副起升 192-YZR180L-6 电起重机运行 2-YZR160M2-6 2x7.5kw 电起重机运行 2-YZR160L-6 2x11kw 2x15kw 动小车运行 YZR160M1-6 5.5kw 动小车运行YZR160M1-6 5.5kw 机主起升 YZR280M-8 55kw 机主起升 YZR315M-10 75kw 副起升 YZR180L-6 15kw 副起升 YZR180L-6 15kw主 B 7050 主 B 7100 要 K 5200 要 K 5200 尺 H 2686 2689 2692 2695 2698 2703 2706 2713 尺 H 2686 2689 2692 2695 2698 2703 2706 2711 mm mm 寸 A 1011 寸 A 1055h1 430 428 426 h1 430 428 426F 128 128 338 488 688 790 790 794 F 128 128 338 488 688 790 790 794荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD型50/10吨通用电动吊钩桥式起重机主要技术参数工作级别 A5 工作级别 A6 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 跨度(S) m 10.5 13.5 16.5 19.5 22.5 25.5 28.5 31.5 起升高度 m 12~14 起升高度 m 12月14日起重机总量 t 35.9 39 43.6 47.9 51.7 27.5 61.6 67 起重机总量 t 39.4 42.9 47.9 51.9 55.9 61.8 68 71.2 最大轮压 KN 347 368 384 400 415 432 450 470 最大轮压 KN 354 375 393 409 423 440 459 478 起重机运起重机运速 59 速 76 行行度小车运行 39 度小车运行 39 m/min m/min主起升 6.2 主起升 7.6副起升 12.6 副起升 12.6电起重机运行 2-YZR160L-6 2x13kw 电起重机运行 2-YZR180L-6 2x15kw 动小车运行 YZR160M2-6 7.5kw 动小车运行 YZR160M2-6 7.5kw 机主起升YZR315S-10 55kw 机主起升 YZR355M-10 90kw副起升 YZR200L-6 22kw 副起升 YZR200L-6 22kw主 B 7050 主 B 7100 要 K 5200 要 K 5200 尺 H 2765 2768 2771 2774 2779 2784 2791 2798 尺 H 2765 2768 2771 2774 2779 2784 2791 2798 mm mm 寸 A 1010 寸 A 1055h1 911 909 907 903 899 h1 911 909 907 903 899F 130 340 490 690 792 794 798 802 F 130 340 490 690 792 794 798 802荐用轨道 38kg/m 43kg/m 50kg/m 荐用轨道 38kg/m 43kg/m 50kg/mQD 型电动吊钩桥式起重机。

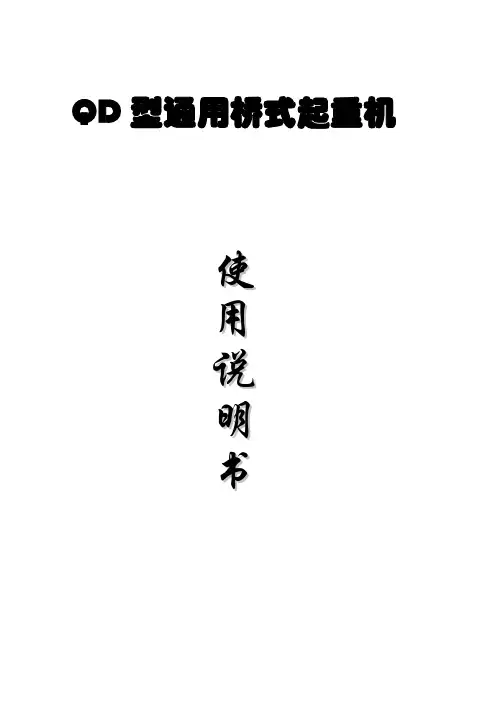

QD型通用桥式起重机QD5T～100/20T使用说明书目录一．用途 (1)二．技术特征和主要参数 (1)三．结构概述 (1)（一）金属结构 (4)（二）起重机运行机构 (4)（三）起升机构 (5)（四）小车运行机构 (5)（五）其它设备 (5)四．电气系统 (5)（一）电气设备 (5)（二）操纵原理 (6)五．安装、调试和试运行 (9)（一）安装和调试 (9)（二）起重机的试运行 (9)六．维护和保养 (11)（一）机械设备的维护和保养 (11)（二）金属结构的维护和保养 (15)（三）电气设备的维护和保养 (15)（四）安全操作注意事项 (16)一、用途通用桥式起重机最为普遍地用于车间内和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/20/5T 32/5T 50/10T六种规格(二)跨度:等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。

A7（用于繁忙使用及熔融、炽热金属的吊运）。

按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。

起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。

三、结构概述整台起重机是由桥架、小车（装有起升机构和运行机构）、起重机运行机构和电气设备四大部分组成。

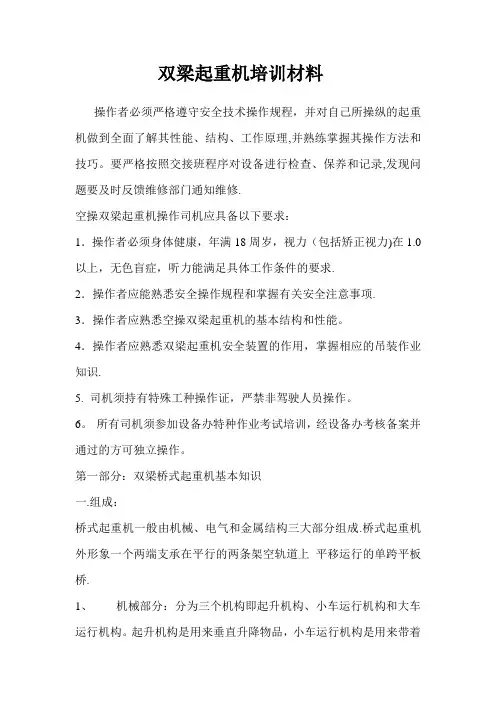

双梁起重机培训材料操作者必须严格遵守安全技术操作规程，并对自己所操纵的起重机做到全面了解其性能、结构、工作原理,并熟练掌握其操作方法和技巧。

要严格按照交接班程序对设备进行检查、保养和记录,发现问题要及时反馈维修部门通知维修.空操双梁起重机操作司机应具备以下要求：1．操作者必须身体健康，年满18周岁，视力（包括矫正视力)在1.0以上，无色盲症，听力能满足具体工作条件的要求.2．操作者应能熟悉安全操作规程和掌握有关安全注意事项.3．操作者应熟悉空操双梁起重机的基本结构和性能。

4．操作者应熟悉双梁起重机安全装置的作用，掌握相应的吊装作业知识.5. 司机须持有特殊工种操作证，严禁非驾驶人员操作。

6。

所有司机须参加设备办特种作业考试培训，经设备办考核备案并通过的方可独立操作。

第一部分：双梁桥式起重机基本知识一.组成：桥式起重机一般由机械、电气和金属结构三大部分组成.桥式起重机外形象一个两端支承在平行的两条架空轨道上平移运行的单跨平板桥.1、机械部分：分为三个机构即起升机构、小车运行机构和大车运行机构。

起升机构是用来垂直升降物品，小车运行机构是用来带着载荷作横向移动；大车运行机构用来将起重小车和物品作纵向移动,以达到三维空间里做搬运和装卸货物用。

2、金属结构部分：由桥架和小车架组成。

3、电气部分:由电气设备和电气线路组成二。

主要技术性能参数:起重量、起升高度、下放深度、跨度、机构工作速度、工作级别、及起重机总重或轮压。

1、起重量：起重机正常工作时允许最大起吊重量。

2、起升高度：吊具的上极限位置与下极限位置之间的距离.3、跨度:起重机两端车轮垂直中心线间的距离4、机构工作速度（第5档速度）（1)起升速度:是指起升机构电动机在额定转速时，取物装置满载起升的速度.（2)大车运行速度：是指大车运行机构电动机在额定转速时，起重机的运行速度.（3)小车运行速度：是指小车运行机构电动机在额定转速时，起重小车的运行速度。

5、工作级别：表示起重机起吊载荷的满载程度和起吊工作次数多少的繁忙程度的整机工作状况指标，起重机的工作级别分为A1-A8共8个级别,轻级（A1—A3）、中级(A4、A5）、重级（A6、A7）特重级（A8）.6、轮压：桥架自重和小车处在极限位置时小车自重和额定起重量作用在大车车轮上的最大垂直压力。

QD型通用桥式起重机使用说明书目录一．用途 (1)二．技术特征和主要参数 (1)三．结构概述 (1)（一）金属结构 (4)（二）起重机运行机构 (4)（三）起升机构 (5)（四）小车运行机构 (5)（五）其它设备 (5)四．电气系统 (5)（一）电气设备 (5)（二）操纵原理 (6)五．安装、调试和试运行 (9)（一）安装和调试 (9)（二）起重机的试运行 (9)六．维护和保养 (11)（一）机械设备的维护和保养 (11)（二）金属结构的维护和保养 (15)（三）电气设备的维护和保养 (15)（四）安全操作注意事项 (16)一、用途通用桥式起重机最为普遍地用于车间和仓库中吊运工件和货物之用。

它是依靠沿厂房轨道方向的纵向移动、小车的横向移动和吊钩的升降运动来进行工作的。

本说明书所指的是一般用途通用桥式起重机和冶金用通用桥式起重机，前者主要适用于机械加工与装配车间、金属结构车间、机械维修车间、各类仓库、冶金和铸造车间的辅助吊运工作等，后者主要用于吊运赤热或熔态金属。

一般用途起重机不推荐用于高温（>+40°C）和低温（<-20°C）的场所、吊运赤热金属或熔态金属及具有强烈腐蚀性化学气体的工作场所。

二、技术特征和主要参数本系列桥式起重机的主要参数如下:(一)起重量: 5T 10T 16/3.2T20/5T 32/5T 50/10T六种规格(二)跨度: 10.5M 13.5M 16.5M 19.5M22.5M 25.5M 28.5M 31.5M等八种规格(三)工作制度: A5(用于工作不太频繁,例如一般机械加工和装配车间)。

A6(用于工作较为频繁,例如冶金和铸造车间的辅助吊运)。

A7（用于繁忙使用及熔融、炽热金属的吊运）。

按确定的起重量、跨度和工作制度，可查阅随机附加的桥式起重机总图和小车图纸中的技术特性表和需要的外形尺寸参数。

起重量用分数表示时，分子表示主起升重量，分母表示副起升重量。

双梁桥式起重机参数双梁桥式起重机是一种广泛应用于工矿企业生产的起重设备，它的结构特点是双梁跨越在货物运输轨道上，以支撑并移动起重机的载荷。

本文将介绍双梁桥式起重机的参数及其意义。

1. 承载能力双梁桥式起重机承载能力指的是它所能承受的最大载荷重量。

它是影响起重机选择的一个重要参数，也是保证起重安全的关键因素。

承载能力应根据工作环境、作业物体、工况等因素进行评估。

2. 跨度双梁桥式起重机的跨度是指双梁跨越货物运输轨道的长度。

跨度的大小取决于工厂的实际需求和作业空间的限制。

通常，跨度越大，起重机的承载能力也会随之增加。

3. 走行速度走行速度指的是起重机在双梁上移动的速度，也是保证起重机生产效率的参数之一。

走行速度应根据起重机的作业路径和工作负载进行调整，并根据实际需求进行优化。

4. 提升高度提升高度指的是起重机能够将物体提升的最高高度。

这个参数的大小与许多因素有关，包括起重高度、起重机的结构和重量、作业环境等。

5. 工作级别双梁桥式起重机的工作级别是指其制造标准和使用要求，是起重机质量和安全保障的一个重要参数。

常见的工作级别有A1、A2、A3、A4、B级和C级。

6. 控制方式控制方式是指起重机操作的方式和实现方法，包括无线遥控、有线遥控和手动控制等。

不同的控制方式具有不同的优劣，应根据实际需求进行选择。

7. 发动机类型发动机类型是指起重机的动力来源，主要有电动和内燃机两种。

电动型双梁桥式起重机广泛应用于室内和低噪音环境，而内燃机双梁桥式起重机则常用于户外和遥远的工程现场。

双梁桥式起重机的参数对其选择和使用至关重要。

企业在选择起重机时，应根据实际情况进行评估，选择最适合自身需求的起重机设备，以确保作业效率和安全性。

8. 空间限制双梁桥式起重机的使用空间非常重要，因为空间的大小会影响到起重机的摆动和移动。

如果工作空间很小，双梁桥式起重机可以使用狭窄型起重机轨道，这样起重机就可以更容易地穿越狭窄的空间。

但如果空间较大，则需要更长的起重机轨道，以保证其稳定性和移动性。

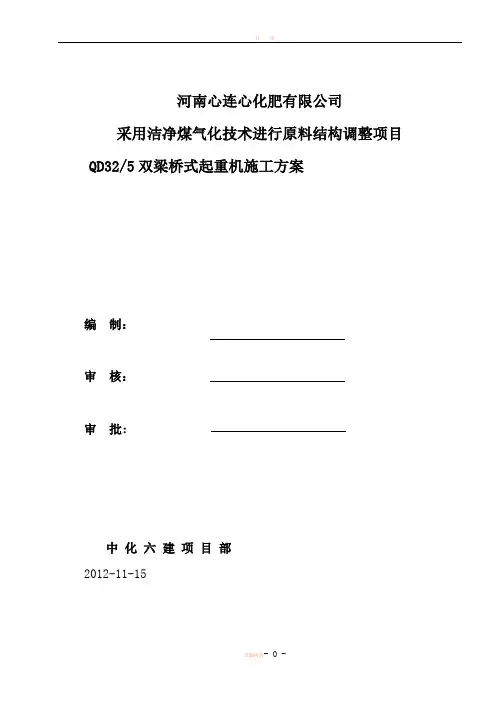

河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目QD32/5双梁桥式起重机施工方案编制：审核：审批：中化六建项目部2012-11-15目录1.概述------------------------------------------------------------22. 编制依据--------------------------------------------------------23. 施工工艺程序----------------------------------------------------34. 施工方法技术措施------------------------------------------------35. 起重机试验-----------------------------------------------------146. 质量保证措施及控制点设置---------------------------------------167. 劳动力需用计划及技能要求---------------------------------------178. 施工机具、计量器具及施工手段用料计划----------------------------179. 职业安全卫生与环境管理-----------------------------------------1910. 施工进度计划表----------------------------------------------------------------------------221 概述1.1河南心连心化肥有限公司采用洁净煤气化技术进行原料结构调整项目QD32/5双梁桥式起重机(一台)由我单位负责现场安装，其型号为QD32/5-31.5A5。

起重机轨道单边轨长57m，轨道安装于钢吊车梁上（采用钻孔型连接方式），轨顶标高为+21米，起重机跨度31.5米。

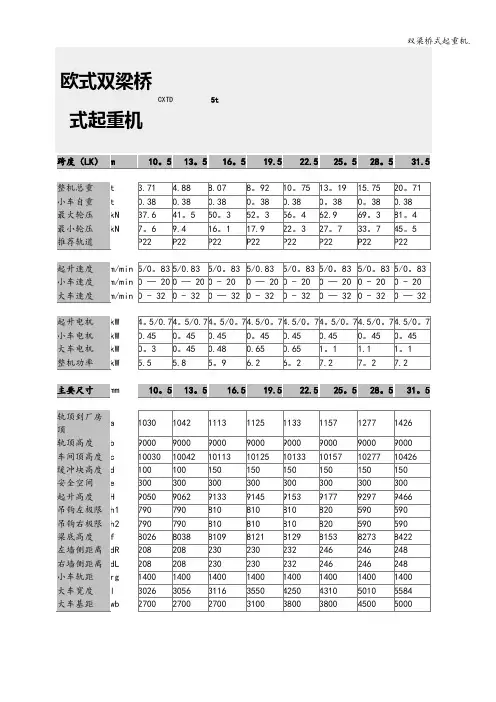

欧式双梁桥式起重机CXTD 5t欧式双梁桥式起重机CXTD 10t跨度（LK)m10。
