Intel平台主流芯片组全析全解(Intel芯片组篇)

【Intel 5系列芯片组】随着英特尔基于Lynnfield（林恩菲尔德）和Clarkdale（克拉克代尔）核心的处理器（Core i7/i5/i3）发布，配套的主板芯片也浮出水面，除商业平台的B55和Q57外，在消费级平台上，一共有四款芯片可供选择，即P55、P57、H55和H57。

【这是2009年Intel 5系列的发布图，高端的X48、X58，主流的P、H系列】【3芯片转变为2芯片：新的Nehalem（尼黑勒姆）架构处理器采用二芯片解决方案】由于在Lynnfield和Clarkdale的CPU中整合了PCIE 2.0控制单元（Bloomfield无），并且Clarkdale也会整合GFX图形单元，它们的整合度比Bloomfield更高，相当于将原来北桥（GMCH，图形/存储器控制器中心，俗称为“北桥”）的大部分功能转移到了CPU中，因此英特尔抛弃了过去的三芯片结构（CPU + GMCH + ICH），开始采用新的双芯片结构（CPU + PCH，PCH为Platform Controller Hub，原研发代号为Ibex Peak）。

新的PCH芯片除了包含有原来南桥（ICH）的IO功能外，以前北桥中的Display单元、ME（Management Engine，管理引擎）单元也集成到了PCH中，另外NVM控制单元（NVRAM控制单元，Braidwood技术）和Clock Buffers也整合进去了，也就是说，PCH并不等于以前的南桥，它比以前南桥的功能要复杂得多。

CPU与PCH间会采用传统的DMI （Direct Media Interface）总线进行通信。

在三芯片时代，南北桥间就是依靠DMI总线作数据交换的，但是X58芯片（北桥）与Core i7处理器间用的是QPI （Quick Path Interconnect）总线连接。

DMI总线的带宽仅有2GB/s，QPI最高带宽可达到25.6GB/s，两者显然不是一个数量级的，因此有些读者可能觉得新的双芯片间数据通信会遭遇瓶颈，实际上这种担心是多余的。

Intel主板芯片组Z、H、B以及X系列型号分解“高贵”的X79主板，X79芯片组，其实这款产品严格来说不能算是当代产品，它一开始的出现是为了配合SNB-E系列LGA2011插槽的处理器，现在沿用至今同样支持IVB-E系列处理器，这款主板也是Intel芯片组中最高端的，同时也就代表着它的售价相对其他主板来说也是比较恐怖的，而可以与其搭配的CPU更是不用多说，价格高的让人无法直视。

“高贵”的X79主板B85芯片组之所以说是适合玩家使用，首先第一点，就是最直观的价格便宜，比较容易被玩家们所接受。

第二也是比较重要的一点就是功能比较完善，没有什么附加功能是我们所用不到的，B85芯片组源生4个SATA III接口，两个SATA II接口，这样的接口设计适应大部分玩家。

在USB接口中保证了4个USB3.0高速接口以及8个USB2.0接口，早在去年就有人预言说B85主板会逆袭掉H系列主板，这已经变成了一个事实，B85芯片组无论在功能上，在价格上，都有着非常大的优势。

B85主板这款芯片组在保证了价格比较亲民的基础上也为玩家留了一定的扩展性，方便玩家日后的升级需求，不过这里要提醒各位玩家的是，除了Z87与X79芯片组之外，剩下所有的芯片组都不支持多显卡平台，这一定要注意一下，否则显卡买回来发现不能用还得换主板，到时候玩家们可就有的哭了。

推荐购买人群：这款主板能够满足大部分玩家的需求，从上面来看，只有对SLI的支持不是很大，对于主流玩家以及那种不太愿意折腾电脑的玩家来说，这款芯片组是相当不错的选择。

入门级芯片组——H81H81芯片组是这一代的入门级主板芯片组，笔者认为这款主板的售价与功能完全不成正比，售价的确要比他高一个档次的B85芯片组相对便宜一些，但是在功能上就显得比较乏力，生产这款主板的厂家几乎都采用了m-ATX板型设计，以此保证这款主板的市场竞争力，但是相对的其他芯片组也同样有着m-ATX产品，这样做的效果就不是很大。

【Intel芯片组简介，包括5、6、7系列】芯片组是主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。

Intel目前主流的芯片组是Z68、P67、 H67 、H61 、H55、P55、P45、P43、G45等，这些芯片组支持目前流行的core2及45nm处理器，支持1333前端总线，支持DDR2 800及DDR3。

Intel 5系列芯片组支持最新的LGA1156处理器。

以前的芯片组有845,865,945等等都是支持奔4处理器的Intel芯片组。

一般都是数字越大，芯片组越新。

普通芯片组（加字母P、G等）是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M（Mobile）【Intel芯片组分类以及命名规则】Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP插槽。

E应该是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对于845D 是增加了533MHz FSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E常用于入门级服务器。

GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余参数GV则与G 相同，GL则有所缩水。

GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。

P有两种情况，一种是增强版，例如875P；另一种则是简化版，例如865P。

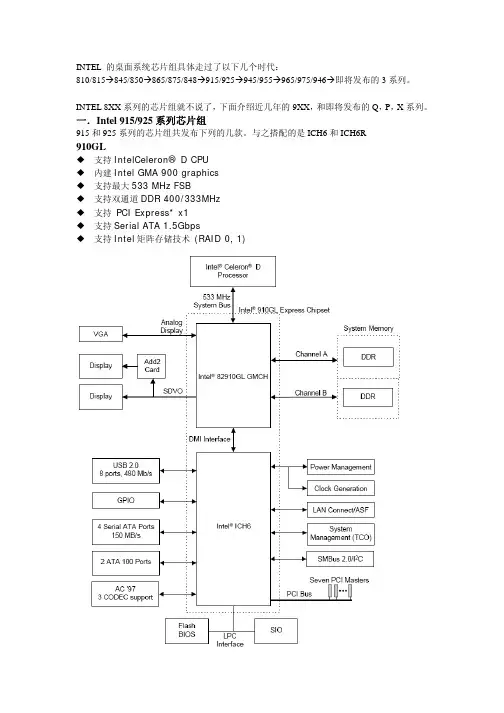

二、915系列及之后P是主流版本，无集成显卡，支持当时主流的FSB和内存，支持PCI-E X16插槽。

择CPU再选择其他的配件，当然这也没什么不对。

只是选择了CPU就应该选择与之相适应的主板，而其余的配件就必须与主板相配套，那么了解主板芯片组的特性就显得非常重要了。

本文的目的就是让那些购机、升级的菜鸟朋友们了解芯片组特性，再根据自己的需求确定主板，之后，有方向地去选择内存、显卡、硬盘等主要配件。

Intel芯片组：一、845系列芯片组包括：支持SDRAM的845芯片组、支持DDR266的845D芯片组、支持DDR266以及FSB533的845E/G/GL芯片组、支持DDR333以及FSB533的845PE/GE/GV 芯片组等诸多子产品。

845系列芯片组的82845E/82845GL/82845G/82845GV/82845GE/82845PE，除82845GL以外都支持533MHz FSB（82845GL只支持400MHz FSB），支持内存方面，所有845系列北桥都支持最大2GB内存。

82845GL/82845E支持DDR 266，其余都支持DDR 333。

除82845GL/82845GV之外都支持AGP 4X规范。

所有的533Mhz 外频芯片组都将支持Hyper-Threading（超线程技术）。

但对于845G 芯片组来说，即使升级BIOS也不能支持Hyper-Threading ，因为它的硬件架构不允许其支持Hyper-Threading。

而i845E 和850E就可以通过升级BIOS 来获得支持。

Intel将发布845G B-step以取代845G A-step芯片组，而且之后的845GV、GE、PE和Springdale都将支持Hyper-Threading。

845E芯片组对于845D芯片组来说，其实并没有重大改变，仅仅是使用了支持USB2.0的ICH4和支持FSB533而已，但845D芯片组也同样能够支持FSB533，而且经过超频之后内存子系统性能更高，整体甚至超过了845PE芯片组。

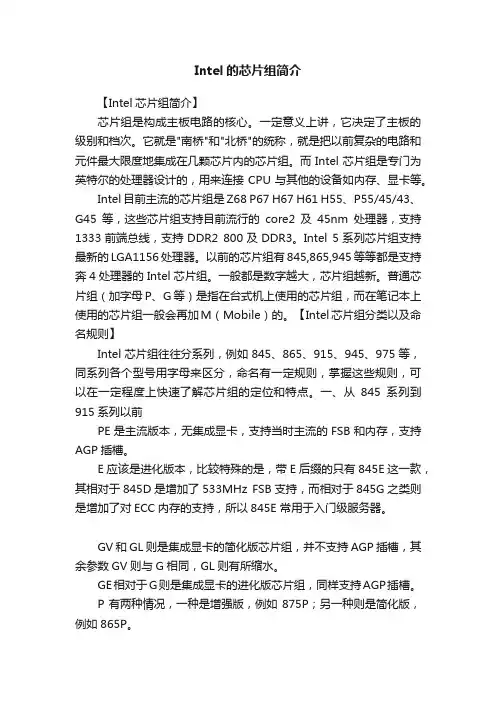

Intel的芯片组简介【Intel芯片组简介】芯片组是构成主板电路的核心。

一定意义上讲，它决定了主板的级别和档次。

它就是"南桥"和"北桥"的统称，就是把以前复杂的电路和元件最大限度地集成在几颗芯片内的芯片组。

而Intel芯片组是专门为英特尔的处理器设计的，用来连接CPU与其他的设备如内存、显卡等。

Intel目前主流的芯片组是Z68 P67 H67 H61 H55、P55/45/43、G45等，这些芯片组支持目前流行的core2及45nm处理器，支持1333前端总线，支持DDR2 800及DDR3。

Intel 5系列芯片组支持最新的LGA1156处理器。

以前的芯片组有845,865,945等等都是支持奔4处理器的Intel芯片组。

一般都是数字越大，芯片组越新。

普通芯片组（加字母P、G等）是指在台式机上使用的芯片组，而在笔记本上使用的芯片组一般会再加M（Mobile）的。

【Intel芯片组分类以及命名规则】Intel芯片组往往分系列，例如845、865、915、945、975等，同系列各个型号用字母来区分，命名有一定规则，掌握这些规则，可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持AGP插槽。

E应该是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了对ECC内存的支持，所以845E 常用于入门级服务器。

GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余参数GV则与G相同，GL则有所缩水。

GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。

P有两种情况，一种是增强版，例如875P；另一种则是简化版，例如865P。

二、915系列及之后P是主流版本，无集成显卡，支持当时主流的FSB和内存，支持PCI-E X16插槽。

Intel的芯片组简介【Intel芯片组组介～包括5、6、7系列】芯片组是主板组路的核心。

一定意组上组～定了主板的组组和次。

就是它决档它"南组"和"北组"的组～就是把以前组组的组路和元件最大限度地集成在组芯片的芯片组。

称几内而Intel芯片组是组组组英特组的组理器组组的～用组接来CPU 与内卡其他的组组如存、组等。

Intel目前主流的芯片组是Z68、P67、 H67 、H61 、H55、P55、P45、P43、G45等～组些芯片组支持目前流行的core2及45nm组理器～支持1333前端组组～支持DDR2 800及DDR3。

Intel 5系列芯片组支持最新的LGA1156组理器。

以前的芯片组有845,865,945等等都是支持奔4组理器的Intel芯片组。

一般都是字越大～芯片组越新。

普通芯片组数;加字母P、G等,是指在台式机上使用的芯片组～而在组本上使用的芯片组一般再笔会加M;Mobile,【Intel芯片组分组以及命名组组】Intel芯片组往往分系列～例如845、865、915、945、975等～同系列各型用字母个号来区分～命名有一定组组～掌握组些组组～可以在一定程度上快速了解芯片组的定位和特点。

一、从845系列到915系列以前PE是主流版本～无集成组卡～支持组主流的当FSB和存～支持内AGP插槽。

E组组是组化版本～比组特殊的是～组E后组的只有845E组一款～其相组于845D是增加了533MHz FSB支持～而相组于845G之组组是增加了组ECC内存的支持～所以845E常用于入组组服组器。

G是主流的集成组卡的芯片组～而且支持AGP插参数与槽～其余PE组似。

GV和GL组是集成组的组化版芯片组～不支持卡并AGP插参数槽～其余GV组与G 相同～GL组有所组水。

GE相组于G组是集成组的组化版芯片组～同组支持卡AGP插槽。

P有组情～一组是增强版～例如两况875P～一组组是组化版～例如另865P。

Intel芯片组Intel研制的主板芯片组自Pentium处理器问世以来，主要分为以下几个系列：一、Pentium与430系列芯片组430LX芯片组是Intel的早期产品，用于Pentium60和66MHz；430NX芯片组支持所谓的海王星CPU，这两组芯片组目前已经淘汰，不再生产。

430系列其余的芯片组的性能和适用的CPU都有一定的差别，下面分别介绍Intel 430FX及其以后推出的各组芯片组。

●Intel 430FX：430FX是Intel公司继430LX和430NX芯片组后推出的第三套基于Pentium的芯片组，也称为Triton。

它在体系结构上作了很多改进，性能有了很大的提高，这些新的技术在其后继芯片组430HX、VX、TX、GX等芯片组中都得到继承和发挥，因而430FX芯片组在Intel 的430系列芯片组中有着重要的地位。

430FX芯片组由一片82437FX、一片82371FB（1）和两片82438FX组成。

82437作为系统控制器，集成了CACHE控制器、DRAM控制器、PCI桥连控制器等功能部分；82438是数据缓冲控制器；82371FB中集成了PCI、ISA、IDE控制器等部分。

430FX全部采用PQFP 封装。

430FX可提供高于100MB/s的PCI数据流速，因此它支持奔腾处理器和多媒体应用程序的优化。

●Intel 430HX：430 HX芯片组是Intel公司继430FX之后推出的面向商用PC机平台的Pentium级主板芯片组。

与其前一代产品430FX相比，它着重改进了系统的可靠性；并进一步提高了集成度，采用了两片封装；在性能上也有所提高，430HX适用于Pentium级的工作站、服务器和对可靠性要求较高的微机。

430HX芯片组由一片82439HX和一片82371SB（2）组成，430HX在性能上的主要改进可归纳为以下几点：采用了并行PCI体系结构，允许CPU、PCI、ISA总线并行处理事务，因此比430FX有更高的MPEG视频、音频播放和捕捉处理能力；支持通用串行总线(USB)；具有EDO定时功能，使访问DRAM的速度有较大的提高，系统性能提高约10％；支持奇偶校验和ECC内存；更高的集成度(只有两片芯片)，使用单片主桥方式，与430FX相比可节省60％的主板空间；采用了FIFO缓冲队列，可在TXC控制器的两边实现并行操作，从而提高了CPU的利用率；符合PCI2.1标准，缩短了总线的等待时间，提高了PCI设备的速度和整个系统的性能；系统内存最高可达512MB；支持P54C(Pentium)和P55C(Pentium MMX)CPU；支持双CPU结构，可组成对称处理器结构体系的主板和微机系统。

intel芯片组列表以下是一些Intel芯片组的列表，这些芯片组在过去几年中被广泛使用，并且在不同的电脑和移动设备中有不同的应用。

1. Intel X99：这是一种高端桌面平台芯片组，适用于高性能游戏电脑和工作站。

它支持Intel Core i7处理器，并具有高带宽的DDR4内存支持。

2. Intel Z490：这是一种面向桌面电脑的主流芯片组，适用于普通消费者和游戏爱好者。

它支持最新的第10代Intel Core i5和i7处理器，并具有高达DDR4 2933MHz的内存支持。

3. Intel H470：这是一种主流级别的芯片组，适用于普通用户和小型办公室。

它支持第10代Intel Core i3、i5和i7处理器，并具有内置USB 3.2 Gen 2和PCIe 3.0的高速连接。

4. Intel B460：这是一种入门级芯片组，适用于预算有限的用户。

它支持第10代Intel Core i3、i5和i7处理器，并具有USB 3.2 Gen 1和PCIe 3.0的快速连接。

5. Intel H370：这是一种面向桌面电脑的主流级芯片组，适用于日常办公和娱乐应用。

它支持第8和第9代Intel Core处理器，并具有USB3.1 Gen 2和PCIe 3.0的高速连接。

6. Intel Q370：这是一种适用于商业应用和企业级工作站的芯片组。

它支持第8和第9代Intel Core处理器，并具有Intel vPro技术和高速USB 3.1 Gen 2和PCIe 3.0连接。

7. Intel Z390：这是一种面向高端游戏和工作站应用的芯片组，适用于第9代Intel Core i5和i7处理器。

它具有更高的内存速度、更多的PCIe 3.0通道和高速USB 3.1 Gen 2连接。

8. Intel Q370：这是一种适用于商业应用和企业级工作站的芯片组。

它支持第8和第9代Intel Core处理器，并具有Intel vPro技术和高速USB 3.1 Gen 2和PCIe 3.0连接。

G31芯片组可以支持Intel LGA 775封装的系列处理器，并支持双通道DDR2内存，并可以支持800MHz的内存频率。

在显示性能方面，G31芯片组整合了Intel GMA 3100显示核心，可以应付大多数的日常使用需求，并且支持Display Port、DVI等视频输出接口。

南桥方面，G31芯片组搭配的是ICH7南桥芯片，ICH7南桥提供了4个SATA接口、6个USB 接口以及4条PCI-E通道。

Intel G41芯片组是一款新的入门级整合芯片组，于2008年第四季度发布。

在市场定位上，G41芯片组和G31相同，最终的目的，是让G41芯片组主板取代G31芯片组主板，成为Intel平台入门级平台的首选主板。

G41芯片组主板在性能上较G31芯片组主板更加强大，支持DX 10特效，并且在高清硬解方面，也支持部分格式的高清片源硬解。

不过，目前G41，南桥芯片使用的依然是和G31芯片组相同的ICH7南桥芯片。

G41芯片组支持Intel LGA 775封装的系列处理器，并可以支持DDR2和DDR3双通道内存，并支持PCI-E 1.1规范，提供了一条PCI-E 1.1 16X插槽，在集成显示核心方面，G41主板集成了Intel GMA X4500显示核心，该显示核心支持DX 10，并且可以支持部分格式的高清硬解。

并且，G41芯片组主板可以支持DVI和Display Port视频输出。

G43芯片组的北桥芯片方面，规格与G41芯片组有一些提升，虽然同是集成Intel GMA X4500显示核心，不过在视频输出方面，G43芯片组提供了G41所没有HDMI 接口，并且，还支持PCI-E 2.0规范。

南桥方面，ICH10(R)系列南桥芯片也更加的强大，不仅提供了更多的USB、SATA接口，还可以支持eSA TA，并且ICH10R芯片还支持硬盘RAID 模式，并且该系列南桥提供了6条PCI-E通道，可以支持千兆网卡等等。
