Intel 5 系列芯片组简介
【Intel 5系列芯片组】随着英特尔基于Lynnfield（林恩菲尔德）和Clarkdale（克拉克代尔）核心的处理器（Core i7/i5/i3）发布，配套的主板芯片也浮出水面，除商业平台的B55和Q57外，在消费级平台上，一共有四款芯片可供选择，即P55、P57、H55和H57。
【这是2009年Intel 5系列的发布图，高端的X48、X58，主流的P、H系列】【3芯片转变为2芯片：新的Nehalem（尼黑勒姆）架构处理器采用二芯片解决方案】由于在Lynnfield和Clarkdale的CPU中整合了PCIE 2.0控制单元（Bloomfield无），并且Clarkdale也会整合GFX图形单元，它们的整合度比Bloomfield更高，相当于将原来北桥（GMCH，图形/存储器控制器中心，俗称为“北桥”）的大部分功能转移到了CPU中，因此英特尔抛弃了过去的三芯片结构（CPU + GMCH + ICH），开始采用新的双芯片结构（CPU + PCH，PCH为Platform Controller Hub，原研发代号为Ibex Peak）。
新的PCH芯片除了包含有原来南桥（ICH）的IO功能外，以前北桥中的Display单元、ME（Management Engine，管理引擎）单元也集成到了PCH中，另外NVM控制单元（NVRAM控制单元，Braidwood技术）和Clock Buffers也整合进去了，也就是说，PCH并不等于以前的南桥，它比以前南桥的功能要复杂得多。
CPU与PCH间会采用传统的DMI （Direct Media Interface）总线进行通信。
在三芯片时代，南北桥间就是依靠DMI总线作数据交换的，但是X58芯片（北桥）与Core i7处理器间用的是QPI （Quick Path Interconnect）总线连接。
DMI总线的带宽仅有2GB/s，QPI最高带宽可达到25.6GB/s，两者显然不是一个数量级的，因此有些读者可能觉得新的双芯片间数据通信会遭遇瓶颈，实际上这种担心是多余的。
了解电脑主板芯片组的不同
了解电脑主板芯片组的不同电脑主板芯片组是电脑系统的核心组成部分，它对电脑的性能和功能起着至关重要的作用。
不同的芯片组具有不同的特点和功能，了解这些差异对于我们选择和优化电脑配置具有重要意义。
本文将介绍电脑主板芯片组的不同，并分析它们的特点和适用场景。
一、芯片组的概念与作用电脑主板芯片组是电脑主板上一组集成的芯片，它们起到连接和控制各种硬件设备的桥梁作用。
主板芯片组通常包括北桥和南桥两部分，北桥负责处理与处理器、内存、显卡等高速设备的通信，而南桥则负责处理与硬盘、USB、网卡等低速设备的通信。
二、Intel芯片组系列1. H系列芯片组H系列芯片组是面向消费者市场的主流芯片组，适用于一般家用和办公电脑。
其特点是性能稳定可靠，提供了基本的功能和接口，支持一般的多媒体和办公需求。
2. B系列芯片组B系列芯片组是面向中端市场的产品，适用于一些对性能要求较高的用户。
相比于H系列，B系列芯片组具有更多的扩展接口和更高的稳定性，支持更高频率的内存和更多的存储设备。
3. Z系列芯片组Z系列芯片组是面向高端市场的产品，适用于游戏玩家和对性能要求极高的专业用户。
Z系列芯片组具有超频功能，可以充分发挥处理器和显卡的性能潜力，同时提供更多的扩展接口和高速性能。
4. X系列芯片组X系列芯片组是面向极高端市场的旗舰产品，适用于工作站和科学计算等领域。
X系列芯片组拥有更多的PCI-E槽位、更高的内存扩展能力和更高的性能配备，能满足专业用户对于性能和扩展性的精细需求。
三、AMD芯片组系列1. A系列芯片组A系列芯片组是AMD平台的主流产品，适用于家用和办公电脑。
它提供了基本的功能和接口，能满足一般的多媒体和办公需求，并支持AMD独有的技术。
2. X系列芯片组X系列芯片组是AMD平台的高性能产品，适用于对性能要求较高的用户。
它提供了更多的扩展接口和更高的性能配备，能充分发挥AMD处理器和显卡的性能潜力。
3. B/G系列芯片组B/G系列芯片组是AMD平台的低功耗和集成图形产品，适用于轻薄笔记本和一体机等场景。
Intel主板芯片组Z、H、B以及X系列型号分解
Intel主板芯片组Z、H、B以及X系列型号分解“高贵”的X79主板，X79芯片组，其实这款产品严格来说不能算是当代产品，它一开始的出现是为了配合SNB-E系列LGA2011插槽的处理器，现在沿用至今同样支持IVB-E系列处理器，这款主板也是Intel芯片组中最高端的，同时也就代表着它的售价相对其他主板来说也是比较恐怖的，而可以与其搭配的CPU更是不用多说，价格高的让人无法直视。
“高贵”的X79主板B85芯片组之所以说是适合玩家使用，首先第一点，就是最直观的价格便宜，比较容易被玩家们所接受。
第二也是比较重要的一点就是功能比较完善，没有什么附加功能是我们所用不到的，B85芯片组源生4个SATA III接口，两个SATA II接口，这样的接口设计适应大部分玩家。
在USB接口中保证了4个USB3.0高速接口以及8个USB2.0接口，早在去年就有人预言说B85主板会逆袭掉H系列主板，这已经变成了一个事实，B85芯片组无论在功能上，在价格上，都有着非常大的优势。
B85主板这款芯片组在保证了价格比较亲民的基础上也为玩家留了一定的扩展性，方便玩家日后的升级需求，不过这里要提醒各位玩家的是，除了Z87与X79芯片组之外，剩下所有的芯片组都不支持多显卡平台，这一定要注意一下，否则显卡买回来发现不能用还得换主板，到时候玩家们可就有的哭了。
推荐购买人群：这款主板能够满足大部分玩家的需求，从上面来看，只有对SLI的支持不是很大，对于主流玩家以及那种不太愿意折腾电脑的玩家来说，这款芯片组是相当不错的选择。
入门级芯片组——H81H81芯片组是这一代的入门级主板芯片组，笔者认为这款主板的售价与功能完全不成正比，售价的确要比他高一个档次的B85芯片组相对便宜一些，但是在功能上就显得比较乏力，生产这款主板的厂家几乎都采用了m-ATX板型设计，以此保证这款主板的市场竞争力，但是相对的其他芯片组也同样有着m-ATX产品，这样做的效果就不是很大。
h110芯片组
h110芯片组H110芯片组是Intel推出的一款主板芯片组，其主要用途是搭配LGA 1151接口的第七代和第六代Intel Core处理器使用。
以下是关于H110芯片组的1000字介绍。
H110芯片组是Intel公司于2015年8月发布的一款第六代Inte lCore处理器支持的主板芯片组。
它是英特尔100系列芯片组家族的一员，采用14nm工艺制程，广泛应用于入门级和主流级功能需求的个人电脑以及小型办公室和家庭办公室系统。
首先，H110芯片组支持第六代和第七代Intel Core处理器。
这包括包括Intel Core i7，i5，i3以及Pentium和Celeron系列。
针对不同的用户需求，这些处理器提供了不同的性能和功能选择，满足了不同消费者对于计算性能的需求。
其次，H110芯片组的设计强调了低功耗和高性价比。
芯片组支持最多两个DDR4内存插槽，最高容量可达32GB，通过支持双通道DDR4内存，提供了良好的内存性能。
此外，芯片组还集成了Intel HD图形核心显卡，实现了比较高的图形性能，满足了一般日常应用的需求。
第三，H110芯片组提供了丰富的输入/输出接口。
这包括4个USB 3.0端口，6个USB 2.0端口，用于连接各种外设，如鼠标、键盘和打印机等。
此外，芯片组还支持SATA 3.0接口，可以连接高速硬盘和固态硬盘，实现更快的数据传输速度。
最后，H110芯片组还支持多显卡技术。
在支持PCI Expressx16槽位的主板上，用户可以通过安装多块显卡实现多个显示屏的输出，提供更好的多屏应用功能。
总体来说，H110芯片组是一款功能强大的主板芯片组，适用于入门级和主流级个人电脑以及小型办公室和家庭办公室系统。
它支持多种规格的Intel处理器，提供了良好的性能和功能选择。
在提供低功耗和高性价比的同时，还提供了丰富的输入/输出接口和多显卡技术支持，满足了不同用户的需求。
CPU及芯片组介绍相对齐全

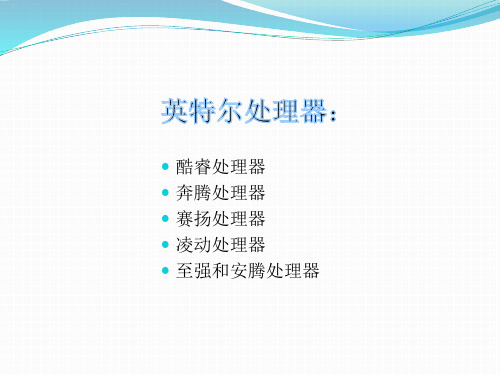

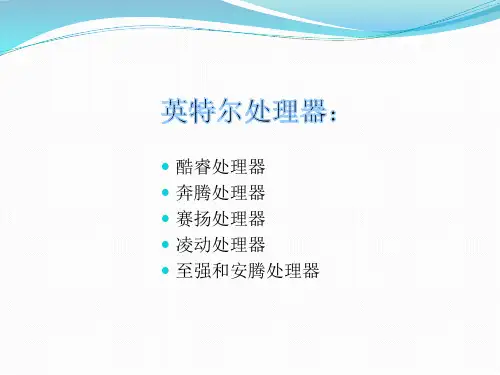

酷睿处理器 奔腾处理器 赛扬处理器 凌动处理器 至强和安腾处理器
制造日期: 1993—今 厂商: 英特尔 处理器速度: 60 MHz 到4000 MHz 制程: 奔腾32纳米CPU 指令集架构: x86 到 x64 微架构: P5
Pentium是英特尔的第五代x86架构之微处理器，于1993年3月22日开
仅是Intel 为了进攻低端市场而设计的入门级CPU,起始频率266MHZ，
开始没有2级缓存（L2Cache)，后来因整数性能太差加入了128K或 256K的L2缓存，用于移动处理的赛扬M（Celeron-M)处理器则有1M 的L2Cache，凭借其良好的超频性能和便宜的价格，赢得了许多用户 及超频玩家的喜爱。
Pentium III是英特尔的x86架 构之1999年2月26日推出。
型号
一级缓存 (KB) 二级缓存 (KB)
Katmai
16 + 16 512
Coppermine
16 + 16 256 550 - 1133 100, 133 MMX, SSE
Coppermine -T
16 + 16 256 866, 933, 1000, 1133 133 MMX, SSE
Intel Atom（中文名：凌动，开发代号：Silverthorne）是Intel的一
个处理器系列，处理器采用45纳米工艺制造，集成4700万个晶体管。 L2缓存为512KB，支援SSE3指令集，和VT虚拟化技术（部分型号）。凌 动系列是专门为移动互联网设备(MID)以及简便、经济的新一代以互联 网应用为主的简易电脑而设计的。与一般的桌面处理器不同，Atom处 理器采用顺序执行设计，这样做可以减少电晶体的数量。为了弥补性 能较差的问题，Atom处理器的起跳频率会较高。
制造日期: 1993—今 厂商: 英特尔 处理器速度: 60 MHz 到4000 MHz 制程: 奔腾32纳米CPU 指令集架构: x86 到 x64 微架构: P5
Pentium是英特尔的第五代x86架构之微处理器，于1993年3月22日开
仅是Intel 为了进攻低端市场而设计的入门级CPU,起始频率266MHZ，
开始没有2级缓存（L2Cache)，后来因整数性能太差加入了128K或 256K的L2缓存，用于移动处理的赛扬M（Celeron-M)处理器则有1M 的L2Cache，凭借其良好的超频性能和便宜的价格，赢得了许多用户 及超频玩家的喜爱。
Pentium III是英特尔的x86架 构之1999年2月26日推出。
型号
一级缓存 (KB) 二级缓存 (KB)
Katmai
16 + 16 512
Coppermine
16 + 16 256 550 - 1133 100, 133 MMX, SSE
Coppermine -T
16 + 16 256 866, 933, 1000, 1133 133 MMX, SSE
Intel Atom（中文名：凌动，开发代号：Silverthorne）是Intel的一
个处理器系列，处理器采用45纳米工艺制造，集成4700万个晶体管。 L2缓存为512KB，支援SSE3指令集，和VT虚拟化技术（部分型号）。凌 动系列是专门为移动互联网设备(MID)以及简便、经济的新一代以互联 网应用为主的简易电脑而设计的。与一般的桌面处理器不同，Atom处 理器采用顺序执行设计，这样做可以减少电晶体的数量。为了弥补性 能较差的问题，Atom处理器的起跳频率会较高。
Intel的芯片组简介
Intel的芯片组简介【Intel芯片组组介～包括5、6、7系列】芯片组是主板组路的核心。
一定意组上组～定了主板的组组和次。
就是它决档它"南组"和"北组"的组～就是把以前组组的组路和元件最大限度地集成在组芯片的芯片组。
称几内而Intel芯片组是组组组英特组的组理器组组的～用组接来CPU 与内卡其他的组组如存、组等。
Intel目前主流的芯片组是Z68、P67、 H67 、H61 、H55、P55、P45、P43、G45等～组些芯片组支持目前流行的core2及45nm组理器～支持1333前端组组～支持DDR2 800及DDR3。
Intel 5系列芯片组支持最新的LGA1156组理器。
以前的芯片组有845,865,945等等都是支持奔4组理器的Intel芯片组。
一般都是字越大～芯片组越新。
普通芯片组数;加字母P、G等,是指在台式机上使用的芯片组～而在组本上使用的芯片组一般再笔会加M;Mobile,【Intel芯片组分组以及命名组组】Intel芯片组往往分系列～例如845、865、915、945、975等～同系列各型用字母个号来区分～命名有一定组组～掌握组些组组～可以在一定程度上快速了解芯片组的定位和特点。
一、从845系列到915系列以前PE是主流版本～无集成组卡～支持组主流的当FSB和存～支持内AGP插槽。
E组组是组化版本～比组特殊的是～组E后组的只有845E组一款～其相组于845D是增加了533MHz FSB支持～而相组于845G之组组是增加了组ECC内存的支持～所以845E常用于入组组服组器。
G是主流的集成组卡的芯片组～而且支持AGP插参数与槽～其余PE组似。
GV和GL组是集成组的组化版芯片组～不支持卡并AGP插参数槽～其余GV组与G 相同～GL组有所组水。
GE相组于G组是集成组的组化版芯片组～同组支持卡AGP插槽。
P有组情～一组是增强版～例如两况875P～一组组是组化版～例如另865P。

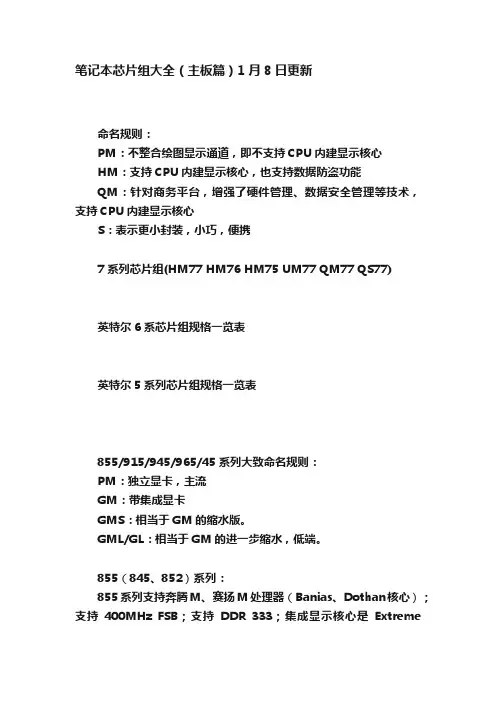

笔记本芯片组大全（主板篇）1月8日更新
笔记本芯片组大全（主板篇）1月8日更新命名规则：PM：不整合绘图显示通道，即不支持CPU内建显示核心HM：支持CPU内建显示核心，也支持数据防盗功能QM：针对商务平台，增强了硬件管理、数据安全管理等技术，支持CPU内建显示核心S：表示更小封装，小巧，便携7系列芯片组(HM77 HM76 HM75 UM77 QM77 QS77)英特尔6系芯片组规格一览表英特尔5系列芯片组规格一览表855/915/945/965/45系列大致命名规则：PM：独立显卡，主流GM：带集成显卡GMS：相当于GM的缩水版。
GML/GL：相当于GM的进一步缩水，低端。
855（845、852）系列：855系列支持奔腾M、赛扬M处理器（Banias、Dothan核心）；支持400MHz FSB；支持DDR 333；集成显示核心是ExtremeGraphics 2 显示核心。
855之前还有845、852系列，主要支持P4-M系列处理器，并不具有性价比。
855PM：独立显卡，AGP 4X总线；855GM：集成显卡855GME：集成显卡，相当于855GM的改进版915系列：915系列开始支持双通道内存、支持SATA硬盘、支持PCI-E 16x 总线。
芯片组南桥发表日期处理器支持FSB(MHz)内存类型最大内存显示核心910GML ICH6-M 2005-01Celeron M 400DDR 333DDR24002 GB整合GMA900915GMS ICH6-M 2005-01PentiumMCeleronM400 DDR2 400 2 GB整合GMA900915GM ICH6-M 2005-01PentiumMCeleronM400/533DDR 333DDR2400/5332 GB整合GMA900915PM ICH6-M 2005-01PentiumMCeleronM400/533DDR 333DDR2400/5332 GB独立PCI-E16X945系列：芯片组南桥发表日期处理器支持FSB（MHz）内存类型最大内存显示核心940GML ICH7-M2006-01CeleronMCoreSoloPentiumDual-Core533DDR2400/5332 GB 整合 GMA 950943GML ICH7-M2006-01CeleronMCoreSoloPentiumDual-Core533DDR2400/5332 GB 整合 GMA 950945GMS ICH7-M2006-01Core 2DuoCoreDuoCore533/667DDR2400/5332 GB 整合 GMA 950SoloPentium Dual-CoreCeleron M945GSEICH7-M2008 Intel Atom 533/667 DDR2 400/5332 GB 整合 GMA 950945GM/E ICH7-M 2006-01Core 2 DuoCore DuoCoreSoloPentium Dual-CoreCeleron M 533/667DDR2400/533/6674 GB 整合 GMA 950945PM ICH7-M 2006-01Core 2 DuoCore DuoCoreSoloPentium Dual-CoreCeleron M 533/667DDR2 400/533/667 4 GB独立PCI-E16×965系列：965系列开始支持SATA 2.0芯片组 南桥 发表日期 处理器支持 FSB（MHz ）内存类型最大内存显示核心GL960 ICH8-M2007-5 CeleronMPentium Dual-Core533DDR2 533 2 GB整合GMA X3100GM965 ICH8-M 2007-5 Core 2 Duo 533/800DDR2 533/667 4 GB整合GMAX3100 PM965 ICH8-M2007-5 Core 2 Duo 533/800DDR2 533/667 4 GB独立PCI-E16×4系列：芯片组 南桥 发表日期处理器支持 FSB （MHz ） 内存类型最大内存显示核心GL40 ICH9-M2008-09Core 2DuoCeleronMPentium Dual-Core667/800DDR2667/800DDR3667/8004GB整合GMAX4500HDGS40 ICH9-M2008-09Core 2DuoCeleronMPentium Dual-Core667/800DDR2667/800DDR3667/8004GB整合GMAX4500HDGS45 ICH9-M2008-09Core 2 DuoCore2ExtremeCeleronM800/1066DDR2667/800DDR3800/10668GB整合 GMAX4500HD显示核心GM45 ICH9-M2008-09Core 2 DuoCore2ExtremeCeleronM667/800/1066DDR2667/800DDR3800/10668GB整合 GMAX4500HD显示核心PM45 ICH9-M2008-09Core 2 DuoCore2 Extreme667/800/1066DDR2667/800DDR3800/10668GB独立PCI-E16XPM45支持 ATI CrossFire 双显卡技术。

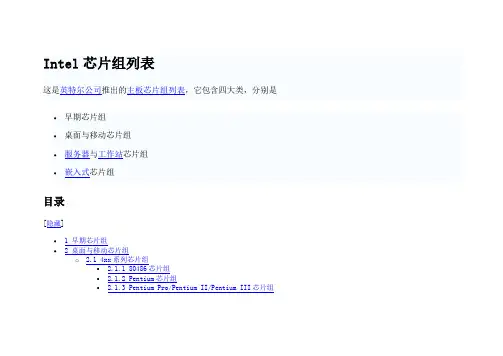

Intel芯片组列表
目录[隐藏]∙ 1 早期芯片组∙ 2 桌面与移动芯片组o 2.1 4xx系列芯片组▪ 2.1.1 80486芯片组▪ 2.1.2 Pentium芯片组▪ 2.1.3 Pentium Pro/Pentium II/Pentium III芯片组▪ 2.1.4 4xx系列芯片组南桥o 2.2 8xx系列芯片组▪ 2.2.1 Pentium II/Pentium III芯片组▪ 2.2.2 Pentium III-M移动芯片组▪ 2.2.3 Pentium 4芯片组▪ 2.2.4 Pentium 4-M/Pentium M/Celeron M移动芯片组▪ 2.2.5 8xx系列芯片组南桥o 2.3 9xx与x3x/x4x系列芯片组▪ 2.3.1 Pentium 4/Pentium D/Pentium EE芯片组▪ 2.3.2 Pentium M/Celeron M移动芯片组▪ 2.3.3 Core/Core 2移动芯片组▪ 2.3.4 Core 2芯片组▪ 2.3.5 Core 2移动芯片组▪ 2.3.6 9xx与x3x/x4x系列芯片组南桥o 2.4 x5x/x6x系列芯片组▪ 2.4.1 Core i系列芯片组▪ 2.4.2 Core i系列移动芯片组∙ 3 服务器与工作站芯片组∙ 4 嵌入式芯片组∙ 5 参考链接∙ 6 相关列表∙7 外部链接芯片组 研发代号型号 南桥发表日期处理器前端总线 对称多处理机 内存类型最大内存 记忆库 奇偶校验/错误检查PCIAGP 速度 集成显核830M Almador 82830M ICH3MJuly2001Celeron, PentiumIII-M 133 MHz 否PC133 SDRAM1 GB2 都不支援v2.2/33 MHz 是/AGP4×是830MG Almador 82830MG ICH3MCeleron, PentiumIII-M 133 MHz 否PC133 SDRAM1 GB2 都不支援 v2.2/33 MHz 否 是830MP Almador 82830MP ICH3MCeleron, PentiumIII-M 133 MHz 否PC133 SDRAM1 GB2 都不支援v2.2/33 MHz 是/AGP4×否机 查845MP Brookdale-M82845(MCH)ICH3-M March2002MobileCeleron, Pentium 4-M400 MHz否 DDR 200/266 1 GB否/否v2.2/33 MHz AGP 4×845MZ Brookdale-MZ82845(MCH)ICH3-M March2002MobileCeleron, Pentium 4-M400 MHz否 DDR 200 1 GB否/否v2.2/33 MHz AGP 4×852GM Montara-GM 82852GM (GMCH) ICH4-MQ2,'04Pentium 4-M ,Celeron , Celeron M400 MHz 否 DDR 200/266 1 GB否/否v2.2/33 MHz 整合32位 3D显示核心 @ 133 MHz3.2 W852GMV Montara-GM 82852GMV(GMCH)ICH4-MPentium 4-M, Celeron, Celeron M400 MHz 否 DDR 200/266 1 GB否/否 v2.2/33 MHz 整合32位 3DCore @ 133 MHz3.2 W852PM Montara-GM82852PM(MCH)ICH4-MPentium 4-M, Celeron,400/533 MHz 否 DDR 200/266/333 2 GB否/否v2.2/33 MHz AGP 1x/2×/4× 5.7 WCeleron D852GME Montara-GM 82852GME (GMCH)ICH4-MQ4,'03Pentium 4-M,Celeron, Celeron D 400/533 MHz 否 DDR 200/266/333 2 GB否/否v2.2/33 MHz 整合 ExtremeGraphics 2 显示核心5.7 W855GM Montara-GM 82855GM (GMCH) ICH4-M March 2003 Pentium M ,Celeron M 400 MHz否 DDR 200/266/333 2 GB否/否v2.2/33 MHz 整合 ExtremeGraphics 2 显示核心3.2 W855GME Montara-GM 82855GME (MCH) ICH4-M March 2003 Pentium M,Celeron M 400 MHz否 DDR 200/266/333 2 GB否/否v2.2/33 MHz 整合 ExtremeGraphics 2 显示核心4.3 W855PM Odem82855PM (MCH) ICH4-M March 2003 Pentium M,Celeron M400 MHz否 DDR 200/266 2 GB否/否v2.2/33 MHz AGP 2×/4× 5.7 WICH 82801AA UDMA 66/33 否否 1.1版, 2个接口 Rev 2.2, 6个PCI接口ICH0 82801AB UDMA 33 否否 1.1版, 2个接口 Rev 2.2, 4个PCI接口ICH2 82801BA UDMA 100/66/33 否否 1.1版, 4个接口 Rev 2.2, 6个PCI接口ICH2-M 82801BAM UDMA 100/66/33 否否 1.1版, 2个接口 Rev 2.2, 2个PCI接口ICH3-S 82801CA UDMA 100/66/33 否否 1.1版, 6个接口 Rev 2.2, 6个PCI接口ICH3-M 82801CAM UDMA 100/66/33 否否 1.1版, 2个接口 Rev 2.2, 2个PCI接口ICH4 82801DB UDMA 100/66/33 否否 2.0版, 6个接口 Rev 2.2, 6个PCI接口ICH4-M 82801DBM UDMA 100/66/33 否否 2.0版, 4个接口 Rev 2.2, 3个PCI接口ICH5 82801EB UDMA 100/66/33 SATA 1.5 Gbit/s, 2个接口否 2.0版, 6个接口 Rev 2.3, 6个PCI接口芯片组研发代号 型号 南桥 发表日期 处理器支援前端总线 (MHz)内存类型最大内存奇偶校验/错误检查显示核心 TDP910GML Alviso-GM82910GML(GMCH) ICH6-M January2005Celeron M400 MHzDDR 333, DDR24002 GB 否/否整合 GMA 900 10.5 W915GMS Alviso-GM82915GMS(GMCH) ICH6-MJanuary 2005 Pentium M,Celeron M400 MHz DDR2 400 2 GB 否/否 整合 GMA 900 13.9 W915GM Alviso-GM82915GM(GMCH) ICH6-MJanuary 2005 Pentium M,Celeron M400/533 MHzDDR 333, DDR2400/5332 GB 否/否整合 GMA 900 13.9 W芯片组研发代号 型号 南桥 发表日期处理器支援前端总线 内存类型最大内存显示核心 TDP940GML Calistoga82940GML(GMCH) ICH7-MJanuary2006Celeron M, Core Solo,Pentium Dual-Core533 MHzDDR2 400/533 2 GB整合 GMA 950 显示核心（最高166 MHz 3D 渲染）7 W943GML Calistoga82943GML(GMCH) ICH7-MJanuary2006Celeron M, Core Solo,Pentium Dual-Core533 MHzDDR2 400/533 2 GB整合 GMA 950 显示核心 （最高200 MHz 3D 渲染）945GMS Calistoga82945GMS(GMCH) ICH7-MJanuary2006Core 2 Duo ,Core Duo , Pentium533/667 MHz DDR2 400/533 2 GB整合 GMA 950 显示核心（最高166 MHz 3D 渲染）7 W芯片组研发代号 型号 南桥发表日期处理器支援 前端总线 内存类型最大内存显示核心 TDPGL960 Crestline 82960GL (GMCH) ICH8-M May 2007 Celeron M, PentiumDual-Core533 MHzDDR2 5332 GB 整合 GMA X3100 显示核心 （最高400 MHz 3D 渲染）13.5 WGM965 Crestline 82965GM (GMCH) ICH8-M May2007Core 2 Duo533/800 MHz DDR2 533/6674 GB 整合 GMA X3100 显示核心 （最高500 MHz 3D 渲染）13.5 WPM965 Crestline 82965PM (MCH) ICH8-M May2007Core 2 Duo533/800 MHz DDR2 533/667 4 GB PCI-Express 16× 8 WGL40 Cantiga82GL40(GMCH)ICH9-M Sep2008Core 2 Duo, Celeron, Celeron M, Pentium Dual-Core667/800 MHzDDR2 667/800, DDR3 667/8004 GB 整合 GMA X4500HD 显示核心 （最高380 MHz 3D 渲染）12 WGS45 Cantiga82GS45 (GMCH) ICH9-M Sep 2008 Core 2 Duo, Core 2Extreme, Celeron M800/1066 MHzDDR2 667/800,DDR3 667/800/10668 GB 整合 GMA X4500HD 显示核心 （最高533 MHz 3D12 WICH7 82801GB UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口否 2.0版, 8个接口ICH7R 82801GR UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 8个接口ICH7DH 82801GDH UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, Matrix RAID 2.0版, 8个接口ICH7DO 82801GDO UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, Matrix RAID 2.0版, 8个接口ICH7-M 82801GBM UDMA 100/66/33 SATA 3.0 Gbit/s, 2个接口否 2.0版, 4个接口ICH7-M DH 82801GHM UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, Matrix RAID 2.0版, 4个接口ICH8 82801HB 否SATA 3.0 Gbit/s, 4个接口否 2.0版, 10个接口ICH8R 82801HR 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 10个接口ICH8DH 82801HDH 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 10个接口ICH8DO 82801HDO 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 10个接口ICH8M 82801HBM UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口否 2.0版, 6个接口ICH8M-E 82801HEM UDMA 100/66/33 SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, Matrix RAID 2.0版, 6个接口ICH9 82801IB 否SATA 3.0 Gbit/s, 4个接口否 2.0版, 12个接口ICH9R 82801IR 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH9DH 82801IH 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH9DO 82801IO 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH9M 82801IBM 否SATA 3.0 Gbit/s, 4个接口否 2.0版, 8个接口ICH9M-E 82801IEM 否SATA 3.0 Gbit/s, 4个接口 RAID0, RAID1, Matrix RAID 2.0版, 8个接口ICH10 82801JB 否SATA 3.0 Gbit/s, 6个接口否 2.0版, 12个接口ICH10R 82801JR 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH10DH 82801JH 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH10DO 82801JO 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, RAID5, RAID10, Matrix RAID 2.0版, 12个接口ICH10M 82801JBM 否SATA 3.0 Gbit/s, 4个接口否 2.0版, 8个接口ICH10M-E 8280JEM 否SATA 3.0 Gbit/s, 6个接口 RAID0, RAID1, Matrix RAID 2.0版, 8个接口HM55 Ibex Peak-M BD82HM55 (PCH)[22] ICH10-M September 2009 Core i3/i5/i7 Mobile DMI 2.5 GT/s 有 3.5 WHM57 Ibex Peak-M BD82HM57 (PCH)[23] ICH10-M September 2009 Core i3/i5/i7 Mobile DMI 2.5 GT/s 有 3.5 WQM57 Ibex Peak-M BD82QM57 (PCH)[24] ICH10-M September 2009 Core i3/i5/i7 Mobile DMI 2.5 GT/s 有 3.5 WQS57 Ibex Peak-M BD82QS57 (PCH)[25] ICH10-M September 2009 Core i3/i5/i7 Mobile DMI 2.5 GT/s 有 3.4 W以上是Intel的官方资料，有各种芯片组的信息，包括前端总线，支持的内存，cpu等等，要查询某个机子就先查机子的芯片组，再参考上面的表基本上可以得出结论。
intel最新芯片组
intel最新芯片组Intel最新芯片组是指Intel发布的最新的一系列处理器芯片组。
Intel作为全球最大的半导体芯片制造商之一，不断推出新的芯片组，以不断提升计算机的性能和功能。
最新的Intel芯片组包括第11代酷睿处理器（Codename Tiger Lake），以及第12代酷睿处理器（Codename Alder Lake）。
这两个芯片组采用了Intel的超级FinFET工艺，提供更高的性能和更低的功耗。
第11代酷睿处理器是基于Willow Cove架构，采用了10nm的制程工艺。
它具备了更高的核心频率和更强大的集成显卡性能，适用于高性能笔记本电脑和台式机。
第12代酷睿处理器是基于Golden Cove架构，采用了10nm和7nm的混合制程工艺。
它采用了big.LITTLE架构，结合高效能和高能效核心，提供更好的性能和功耗平衡。
此外，第12代酷睿处理器还引入了新的单线程性能标准，以提升游戏和创作等应用的体验。
除了提升计算性能，最新的Intel芯片组还加强了安全性和人工智能性能。
它们支持硬件加密、虚拟化技术和深度学习加速，以提升数据的安全性和处理速度。
另外，最新的Intel芯片组还支持PCIe 4.0技术，提供更高的数据传输速度。
它们还具备Thunderbolt 4和Wi-Fi 6E等最新的外部接口技术，提供更稳定和快速的数据传输。
总体来说，最新的Intel芯片组在性能、功耗、安全性和功能方面都有很大的提升。
它们能够为用户提供更流畅的计算体验，以应对日益复杂和多样化的应用需求。
Intel作为全球领先的芯片制造商，不断推出新的芯片组来满足市场需求。
未来，我们可以期待更多创新的芯片组的发布，以提升计算机的性能和功能，为用户带来更好的体验。

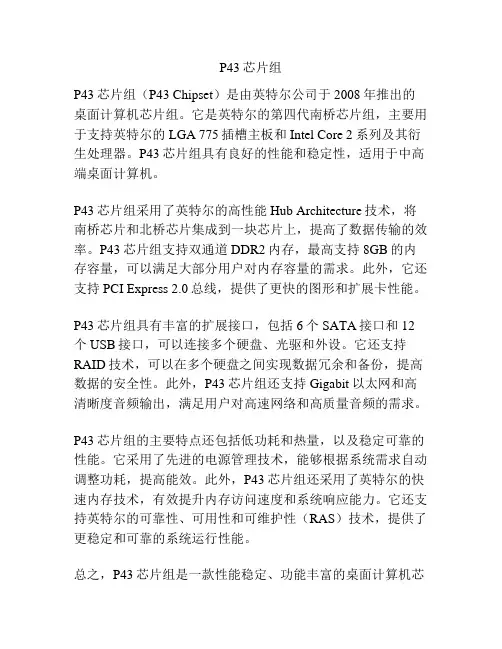

P43芯片组
P43芯片组P43芯片组（P43 Chipset）是由英特尔公司于2008年推出的桌面计算机芯片组。
它是英特尔的第四代南桥芯片组，主要用于支持英特尔的LGA 775插槽主板和Intel Core 2系列及其衍生处理器。
P43芯片组具有良好的性能和稳定性，适用于中高端桌面计算机。
P43芯片组采用了英特尔的高性能Hub Architecture技术，将南桥芯片和北桥芯片集成到一块芯片上，提高了数据传输的效率。
P43芯片组支持双通道DDR2内存，最高支持8GB的内存容量，可以满足大部分用户对内存容量的需求。
此外，它还支持PCI Express 2.0总线，提供了更快的图形和扩展卡性能。
P43芯片组具有丰富的扩展接口，包括6个SATA接口和12个USB接口，可以连接多个硬盘、光驱和外设。
它还支持RAID技术，可以在多个硬盘之间实现数据冗余和备份，提高数据的安全性。
此外，P43芯片组还支持Gigabit以太网和高清晰度音频输出，满足用户对高速网络和高质量音频的需求。
P43芯片组的主要特点还包括低功耗和热量，以及稳定可靠的性能。
它采用了先进的电源管理技术，能够根据系统需求自动调整功耗，提高能效。
此外，P43芯片组还采用了英特尔的快速内存技术，有效提升内存访问速度和系统响应能力。
它还支持英特尔的可靠性、可用性和可维护性（RAS）技术，提供了更稳定和可靠的系统运行性能。
总之，P43芯片组是一款性能稳定、功能丰富的桌面计算机芯片组。
它可以满足用户对高性能和稳定性的需求，适用于中高端桌面计算机的需求。
无论是进行办公工作、娱乐游戏还是进行多媒体处理，P43芯片组都能给予用户良好的使用体验。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
G是面向个人用户的主流的集成显卡芯片组，而且支持PCI-E X16插 槽，其余参数与P类似。
Q则是面向商业用户的企业级台式机芯片组，具有与G类似的集成显 卡，并且除了具有G的所有功能之外，还具有面向商业用户的特殊功 能，例如Active Management Technology(主动管理技术)等等。
从845系列到915系列以前
PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持 AGP插槽。
E是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对 于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了 对ECC内存的支持，所以845E常用于入门级服务器。
X和XE相对于P则是增强版本，无集成显卡，支持PCI-E X16插槽。
965系列之后
从965系列芯片组开始，Intel改变了芯片组的命名方法，将代表芯片 组功能的字母从后缀改为前缀，并且针对不同的用户群体进行了细分， 例如P965、G965、Q965和Q963等等。
P是面向个人用户的主流芯片组版本，无集成显卡，支持当时主流的 FSB和内存，支持PCI-E X16插槽。
i850：支持奔四最初的主 板芯片组，插口是423针 的，搭配的内存是 RDRAM（就是必须成对 使用的RAMBUS内存）， 因为内存成本高昂，没怎 么普及。
Intel i865芯片组
英特尔865系列一共分了三个类型， 分别是自带显卡的865G，不带显 卡的865PE和仅支持FSB 533的 865P。
另外，在功能前缀相同的情况下，以后面的数字来区分性能，数字低 的就表示在所支持的内存或FSB方面有所简化。例如Q963与Q965相 比，前者就仅仅只支持DDR2 667。
430FX
Intel 430FX芯片组是Intel公司生产 的第一款芯片组，当时Intel公司就 凭它在芯片组领域一炮打红，从此 Intel CPU配Intel芯片组主板性能 极佳的说法被人们广为流传。人们 一般称它为Triton First芯片组，其 是当时最早提供对EDO DRAM支 持的奔腾级芯片组，它所构建的以 高速EDO DRAM与第一代原始 Pentium处理器相配和的方案在很 长一段时间内都是追求高性能用户 的理想选择。此款芯片组的 CACHE类型为管线突发式，最大 容量为512KB，缓存容量为64MB。 在内存方面，他最大支持128MB的 内存容量，EDO DRAM读取时间 为7-2-2-2 FPM DRAM读取时间为 7-3-3-3，数据带宽为64BIT，这在 当时是很难想象的。
英特尔芯片组 的发展史
芯片组概述
芯片组简介
芯片组（Chipset）是主板的核心组成部分，联系 CPU和其他周边设备的运作。如果说中央处理器 （CPU）是整个电脑系统的心脏，那么芯片组将是 整个身体的躯干。
对于主板而言，芯片组几乎决定了这块主板的功能， 进而影响到整个电脑系统性能的发挥，芯片组是主 板的灵魂。芯片组性能的优劣，决定了主板性能的 好坏与级别的高低。
815：因为810不支持外接 显卡，限制了它在DIY市 场的发展，Intel又推出了 最初的815芯片，与810主 板相比，815主板支持 PC133 SDRAM，配有 AGP 4X显示接口，但依然 集成显示核心。
i815
i845：最初的i845为填补 850的尴尬而推出，CPU 接口变换为478针，但因 为与RDRAM存在技术协 议，仍然只支持PC133 SDRAM，与DDR背道而 驰，同样没有普及。
915系列及之后
P是主流版本，无集成显卡，支持当时主流的FSB和内 存，支持PCI-E X16插槽。
PL相对于P则是简化版本，在支持的FSB和内存上有所 缩水，无集成显卡，但同样支持PCI-E X16。
G是主流的集成显卡芯片组，而且支持PCI-E X16插槽， 其余参数与P类似。
GV和GL则是集成显卡的简化版芯片组，并不支持PCIE X16插槽，其余参数GV则与G相同，GL则有所缩水。
附：从965开始不再 支持IDE设备，因此 965芯片组都是靠主 板厂商外加芯片来支 持IDE设备的，因此 成本比较高，当时也 没怎么流行，很快被 3系列主板代替了。
主板芯片组 Intel P45
主板总线 FSB 1600MHz CPU类型 支 持Intel 酷睿2至尊, 酷 睿2双核, 酷睿2四核, 奔 腾双核, 赛扬双核, 奔腾 E, 赛扬D处理器, 支持 Intel新一代45nm多核 处理器
一般都是数字越大，芯片组越新。另外普通芯片组 （加字母P G等）是指在台式机上使用的芯片组，而 在笔记本上使用的芯片组一般会再加M（Mobile）的。
芯片组的作用
北桥芯片
主板芯片组中起主导作用也是最重要的组成部分，也称为主 桥(Host Bridge)。一般来说，芯片组的名称就是以北桥芯 片的名称来命名的，例如英特尔 845E芯片组的北桥芯片是 82845E，975X芯片组的北桥芯片是82975X等等。 北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥 内部传输，提供对CPU的类型和主频、系统的前端总线频率、 内存的类型(SDRAM，DDR SDRAM以及DDR2 DD3等等) 和最大容量、AGP插槽、PCI-E x16、ECC纠错等支持，整 合型芯片组的北桥芯片还集成了显示核心。
inter主板芯片组
Intel主板芯片组历史上，曾有 440BX、810、815、845、865、 915、945、965、P35等诸多型 号的经典产品，主板芯片组分为 北桥芯片和南桥芯片， Intel芯片 组往往分系列，例如845、865、 915、945、975等，同系列各个 型号用字母来区分，命名有一定 规则，掌握这些规则，可以在一 定程度上快速了解芯片组的定位 和特点.
英特尔915高速芯片组专为采用LGA775封装且支持超线程（HT）技 术 的英特尔奔腾4 处理器而设计，内存支持双通道DDR2 533内存， 可提供高达8.5 GB/s的带宽提供最多两个带宽相当于现在AGP接口两 倍的PCI Express x16接口，千兆网卡和7.1声道的声卡支持也是I915 的特色之一。
将由2.5Gbps提升至5Gbps，带宽提升一倍；
Intel Z77芯片组
基本参数 适用类型：台式机 CPU类型：Ivy Bridge处理器 SATA接口个数：6 USB接口个数：支持14个USB接口
发布日期：2012年1月 CPU类型：Ivy Bridge处理器 CPU插槽：LGA 1155 CPU数量：1颗 超线程技术：支持 内存类型：支持DDR3 内存插槽数量：视CPU而定 最大内存容量：视CPU而定 内存传输频率：视CPU而定 内存校验：视CPU而定 显卡插槽：支持PCI Express 3.0 USB接口：支持10个USB2.0接口，4个USB3.0接口 USB接口个数：支持14个USB接口 SATA接口：支持4个SATA II，2个SATA III接口 SATA接口个数：6 RAID等级：RAID 0，1，5，10 PCI-E信道：8（5GT/s） PCI-E插槽：1个PCI-E 3.0 X16 or 1个PCI-E 3.0 X8 or 2个PCI-E 3.0 X8+2个PCI-E 3.0 X4
主板芯片
集成芯片：声卡/网卡
G是主流的集成显卡的芯片组，而且支持AGP插槽，其余参数与PE 类似。
GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余 参数GV则与G相同，GL则有所缩水。
GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。
P有两种情况，一种是增强版，例如875P；另一种则是简化版，例 如865P
i865核心逻辑将支持800MHz系统 总线，双通道DDR 400/DDR 333/DDR 266 SDRAM，AGP 8X 和名叫通讯流结构的面向吉比特速 率的以太网组件。此外，i865家族 使用全新的ICH5南桥芯片及串行
ATA和RAID支持。
INTEL伟大的卓越产品——9XX
Intel 915芯片组
南桥芯片
南桥芯片主要是控制一些接口，比如硬盘IDE、SATA接 口、USB接口等等，当然PCI、PCI-E总线也是由南桥控 制的，由于这些设备的速度都比较慢，所以Intel将它们分 离出来让南桥芯片控制，这样北桥高速部分就不会受到低 速设备的影响，可以全速运行。
南桥芯片负责I/O总线之间的通信，如PCI、PCI-E总线、 USB、LAN、ATA、SATA、音频控制器、键盘控制器、 实时时钟控制器、高级电源管理等。
Intel 945芯片组
为了对应双核心处理器的推出，除了先前发表的Intel 955X芯片组之外 又针对Pentium D处理器再推出Intel 945系列芯片组， 945P芯片组支 持1066/800/533 MHz前端总线，LGA775插座，最高支持双通道DDR2 667内存（不再支持DDR），4个串行SATA 300（SATA 2.0）端口， 显卡槽：PCI-E X16，南桥芯片：ICH7(R/RW)，HD集成声卡，后期经 过主板厂商改进，可以支持酷睿2（但不是全部）及其核心的奔腾 E2XXX、赛扬 Q963、G965、P965。965芯 片组是Intel一开始就为酷睿2量身定做的， 1066/800/533 MHz系统总线完美支持酷睿2以及 Intel全系列LGA 775的CPU（945系列是主板厂商 自己采用技术解决支持问题的）。
最高支持DDR2 800（Q963只支持到DDR2 667）， Q965、Q963、G965集成了GMA 3000显卡（支持 DX 9.0C，不过以前因为驱动不好，性能反而不及 GMA 950，现在好像新的驱动出来了，性能有所提 升），P965是主流型号，除了不集成显卡其余的参 数与G965一致。
Intel目前主流的芯片组是B75 、 H55、P55\45/43、 G45等，
这些芯片组支持目前流行的core2及45nm处理器。 支持1333前端总线，支持ddr2 800及ddr3。
Q则是面向商业用户的企业级台式机芯片组，具有与G类似的集成显 卡，并且除了具有G的所有功能之外，还具有面向商业用户的特殊功 能，例如Active Management Technology(主动管理技术)等等。
从845系列到915系列以前
PE是主流版本，无集成显卡，支持当时主流的FSB和内存，支持 AGP插槽。
E是进化版本，比较特殊的是，带E后缀的只有845E这一款，其相对 于845D是增加了533MHz FSB支持，而相对于845G之类则是增加了 对ECC内存的支持，所以845E常用于入门级服务器。
X和XE相对于P则是增强版本，无集成显卡，支持PCI-E X16插槽。
965系列之后
从965系列芯片组开始，Intel改变了芯片组的命名方法，将代表芯片 组功能的字母从后缀改为前缀，并且针对不同的用户群体进行了细分， 例如P965、G965、Q965和Q963等等。
P是面向个人用户的主流芯片组版本，无集成显卡，支持当时主流的 FSB和内存，支持PCI-E X16插槽。
i850：支持奔四最初的主 板芯片组，插口是423针 的，搭配的内存是 RDRAM（就是必须成对 使用的RAMBUS内存）， 因为内存成本高昂，没怎 么普及。
Intel i865芯片组
英特尔865系列一共分了三个类型， 分别是自带显卡的865G，不带显 卡的865PE和仅支持FSB 533的 865P。
另外，在功能前缀相同的情况下，以后面的数字来区分性能，数字低 的就表示在所支持的内存或FSB方面有所简化。例如Q963与Q965相 比，前者就仅仅只支持DDR2 667。
430FX
Intel 430FX芯片组是Intel公司生产 的第一款芯片组，当时Intel公司就 凭它在芯片组领域一炮打红，从此 Intel CPU配Intel芯片组主板性能 极佳的说法被人们广为流传。人们 一般称它为Triton First芯片组，其 是当时最早提供对EDO DRAM支 持的奔腾级芯片组，它所构建的以 高速EDO DRAM与第一代原始 Pentium处理器相配和的方案在很 长一段时间内都是追求高性能用户 的理想选择。此款芯片组的 CACHE类型为管线突发式，最大 容量为512KB，缓存容量为64MB。 在内存方面，他最大支持128MB的 内存容量，EDO DRAM读取时间 为7-2-2-2 FPM DRAM读取时间为 7-3-3-3，数据带宽为64BIT，这在 当时是很难想象的。
英特尔芯片组 的发展史
芯片组概述
芯片组简介
芯片组（Chipset）是主板的核心组成部分，联系 CPU和其他周边设备的运作。如果说中央处理器 （CPU）是整个电脑系统的心脏，那么芯片组将是 整个身体的躯干。
对于主板而言，芯片组几乎决定了这块主板的功能， 进而影响到整个电脑系统性能的发挥，芯片组是主 板的灵魂。芯片组性能的优劣，决定了主板性能的 好坏与级别的高低。
815：因为810不支持外接 显卡，限制了它在DIY市 场的发展，Intel又推出了 最初的815芯片，与810主 板相比，815主板支持 PC133 SDRAM，配有 AGP 4X显示接口，但依然 集成显示核心。
i815
i845：最初的i845为填补 850的尴尬而推出，CPU 接口变换为478针，但因 为与RDRAM存在技术协 议，仍然只支持PC133 SDRAM，与DDR背道而 驰，同样没有普及。
915系列及之后
P是主流版本，无集成显卡，支持当时主流的FSB和内 存，支持PCI-E X16插槽。
PL相对于P则是简化版本，在支持的FSB和内存上有所 缩水，无集成显卡，但同样支持PCI-E X16。
G是主流的集成显卡芯片组，而且支持PCI-E X16插槽， 其余参数与P类似。
GV和GL则是集成显卡的简化版芯片组，并不支持PCIE X16插槽，其余参数GV则与G相同，GL则有所缩水。
附：从965开始不再 支持IDE设备，因此 965芯片组都是靠主 板厂商外加芯片来支 持IDE设备的，因此 成本比较高，当时也 没怎么流行，很快被 3系列主板代替了。
主板芯片组 Intel P45
主板总线 FSB 1600MHz CPU类型 支 持Intel 酷睿2至尊, 酷 睿2双核, 酷睿2四核, 奔 腾双核, 赛扬双核, 奔腾 E, 赛扬D处理器, 支持 Intel新一代45nm多核 处理器
一般都是数字越大，芯片组越新。另外普通芯片组 （加字母P G等）是指在台式机上使用的芯片组，而 在笔记本上使用的芯片组一般会再加M（Mobile）的。
芯片组的作用
北桥芯片
主板芯片组中起主导作用也是最重要的组成部分，也称为主 桥(Host Bridge)。一般来说，芯片组的名称就是以北桥芯 片的名称来命名的，例如英特尔 845E芯片组的北桥芯片是 82845E，975X芯片组的北桥芯片是82975X等等。 北桥芯片负责与CPU的联系并控制内存、AGP数据在北桥 内部传输，提供对CPU的类型和主频、系统的前端总线频率、 内存的类型(SDRAM，DDR SDRAM以及DDR2 DD3等等) 和最大容量、AGP插槽、PCI-E x16、ECC纠错等支持，整 合型芯片组的北桥芯片还集成了显示核心。
inter主板芯片组
Intel主板芯片组历史上，曾有 440BX、810、815、845、865、 915、945、965、P35等诸多型 号的经典产品，主板芯片组分为 北桥芯片和南桥芯片， Intel芯片 组往往分系列，例如845、865、 915、945、975等，同系列各个 型号用字母来区分，命名有一定 规则，掌握这些规则，可以在一 定程度上快速了解芯片组的定位 和特点.
英特尔915高速芯片组专为采用LGA775封装且支持超线程（HT）技 术 的英特尔奔腾4 处理器而设计，内存支持双通道DDR2 533内存， 可提供高达8.5 GB/s的带宽提供最多两个带宽相当于现在AGP接口两 倍的PCI Express x16接口，千兆网卡和7.1声道的声卡支持也是I915 的特色之一。
将由2.5Gbps提升至5Gbps，带宽提升一倍；
Intel Z77芯片组
基本参数 适用类型：台式机 CPU类型：Ivy Bridge处理器 SATA接口个数：6 USB接口个数：支持14个USB接口
发布日期：2012年1月 CPU类型：Ivy Bridge处理器 CPU插槽：LGA 1155 CPU数量：1颗 超线程技术：支持 内存类型：支持DDR3 内存插槽数量：视CPU而定 最大内存容量：视CPU而定 内存传输频率：视CPU而定 内存校验：视CPU而定 显卡插槽：支持PCI Express 3.0 USB接口：支持10个USB2.0接口，4个USB3.0接口 USB接口个数：支持14个USB接口 SATA接口：支持4个SATA II，2个SATA III接口 SATA接口个数：6 RAID等级：RAID 0，1，5，10 PCI-E信道：8（5GT/s） PCI-E插槽：1个PCI-E 3.0 X16 or 1个PCI-E 3.0 X8 or 2个PCI-E 3.0 X8+2个PCI-E 3.0 X4
主板芯片
集成芯片：声卡/网卡
G是主流的集成显卡的芯片组，而且支持AGP插槽，其余参数与PE 类似。
GV和GL则是集成显卡的简化版芯片组，并不支持AGP插槽，其余 参数GV则与G相同，GL则有所缩水。
GE相对于G则是集成显卡的进化版芯片组，同样支持AGP插槽。
P有两种情况，一种是增强版，例如875P；另一种则是简化版，例 如865P
i865核心逻辑将支持800MHz系统 总线，双通道DDR 400/DDR 333/DDR 266 SDRAM，AGP 8X 和名叫通讯流结构的面向吉比特速 率的以太网组件。此外，i865家族 使用全新的ICH5南桥芯片及串行
ATA和RAID支持。
INTEL伟大的卓越产品——9XX
Intel 915芯片组
南桥芯片
南桥芯片主要是控制一些接口，比如硬盘IDE、SATA接 口、USB接口等等，当然PCI、PCI-E总线也是由南桥控 制的，由于这些设备的速度都比较慢，所以Intel将它们分 离出来让南桥芯片控制，这样北桥高速部分就不会受到低 速设备的影响，可以全速运行。
南桥芯片负责I/O总线之间的通信，如PCI、PCI-E总线、 USB、LAN、ATA、SATA、音频控制器、键盘控制器、 实时时钟控制器、高级电源管理等。
Intel 945芯片组
为了对应双核心处理器的推出，除了先前发表的Intel 955X芯片组之外 又针对Pentium D处理器再推出Intel 945系列芯片组， 945P芯片组支 持1066/800/533 MHz前端总线，LGA775插座，最高支持双通道DDR2 667内存（不再支持DDR），4个串行SATA 300（SATA 2.0）端口， 显卡槽：PCI-E X16，南桥芯片：ICH7(R/RW)，HD集成声卡，后期经 过主板厂商改进，可以支持酷睿2（但不是全部）及其核心的奔腾 E2XXX、赛扬 Q963、G965、P965。965芯 片组是Intel一开始就为酷睿2量身定做的， 1066/800/533 MHz系统总线完美支持酷睿2以及 Intel全系列LGA 775的CPU（945系列是主板厂商 自己采用技术解决支持问题的）。
最高支持DDR2 800（Q963只支持到DDR2 667）， Q965、Q963、G965集成了GMA 3000显卡（支持 DX 9.0C，不过以前因为驱动不好，性能反而不及 GMA 950，现在好像新的驱动出来了，性能有所提 升），P965是主流型号，除了不集成显卡其余的参 数与G965一致。
Intel目前主流的芯片组是B75 、 H55、P55\45/43、 G45等，
这些芯片组支持目前流行的core2及45nm处理器。 支持1333前端总线，支持ddr2 800及ddr3。
