VISIT OUR WEBSITES: • • .auDigihelic ®Differential Pressure ControllerDigihelic ®Controller in Photohelic ®Gage, Square Root Output for FlowSeries DH31/8 FEMALE NPT LOW PRESSURE 1/8 FEMALE NPT HIGH PRESSURE SPECIFICATIONSService:Air and non-combustible, compatible gases.Wetted Materials:Consult factory.Housing Material: Die cast aluminum case and bezel.Accuracy:< 5˝ w.c. (except ±2.5˝ w.c.) : ±1%; All other ranges: ±0.5%at 77°F (25°C) including hysteresis and repeatability (after 1 hour warm-up).Stability:< ±1% per year.Pressure Limits:Ranges ≤ 2.5˝ w.c.: 25 psi; ±2.5”, 5˝ w.c.: 5 psi; 10˝w.c.: 5 psi; 25˝ w.c.: 5 psi; 50˝ w.c.: 5 psi; 100˝ w.c.: 9 psi.Temperature Limits:32 to 140°F (0 to 60°C).Compensated Temperature Limits:32 to 140°F (0 to 60°C).Thermal Effects:0.020%/°F (0.036/°C) from 77°F (25°C).Power Requirements:12-28 VDC, 12-28 VAC 50 to 400 Hz.Power Consumption:3 VA max.Output Signal: 4-20 mA DC into 900 ohms max.Zero & Span Adjustments:Accessible via menus.Response Time:250 ms (damping set to 1).Display:Backlit 4 digit LCD 0.4˝ height LED indicators for set point and alarm status.Electrical Connections:15 pin male high density D-sub connection.18˝ (46 cm) cable with 10 conductors included. 4´ and 10´ cables available.Process Connections:1/8˝ female NPT. Side or back connections.Mounting Orientation:Mount unit in vertical plane.Size:5˝ (127 mm) O.D. x 3-1/8˝ (79.38 mm).Weight:1.75 lbs. (794 g).Agency Approvals:CE.SWITCH SPECIFICATIONS Switch Type:2 SPDT relays.Electrical Rating:1 amp @ 30 VAC/VDC.Set Point Adjustment:Adjustable via keypad on face.The Series DH3 Digihelic ®Differential Pressure Controller is a 3 in 1instrument possessing a digital display g age, control relay switches, and a transmitter with current output all packed in the popular Photohelic ®gage style housing. Combining these 3 features allows the reduction of several instruments with one product, saving inventory, installation time and money. The Digihelic ®controller is the ideal instrument for pressure, velocity and flow applications,achieving a 1% full scale accuracy on ranges down to the extremely low 0.25˝ w.c.to 2.5˝ w.c. full scale. Ranges of 5˝ w.c. and greater maintain 0.5% F.S. accuracy.Bi-directional ranges are also available.The Series DH3 Digihelic ®controller allows the selection of pressure, velocity or volumetric flow operation in several commonly used engineering units. 2SPDT control relays with adjustable deadbands are provided along with a scalable 4-20 mA process output.Programming is easy using the menu key to access 5 simplified menus which provide access to: security level; selection of pressure, velocity or flow operation;selection of engineering units; K-factor for use with flow sensors; rectangular or circular duct for inputting area in flow applications; set point control or set point and alarm operation; alarm operation as a hig h, low or hig h/low alarm;automatic or manual alarm reset; alarm delay; view peak and valley process reading; digital damping for smoothing erratic process applications; scaling the 4-20 mA process output to fit your applications range and field calibration. See applications below for some popular uses.APPLICATIONS • SCFM flow in ducts • Filter status• Static pressures in ducts or buildings • Damper control • Fan control ACCESSORIESA-298, Flat Aluminum Bracket for flush mounting . . . . . . . .$26.75A-370, Mounting Bracket flush mount bracket. Bracket is thensurface mounted. Steel with gray hammertone epoxy finish . . .31.00。

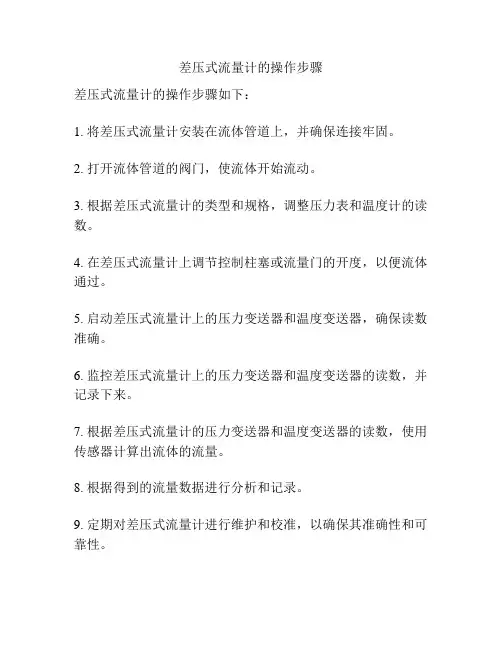

差压式流量计的操作步骤
差压式流量计的操作步骤如下：
1. 将差压式流量计安装在流体管道上，并确保连接牢固。
2. 打开流体管道的阀门，使流体开始流动。
3. 根据差压式流量计的类型和规格，调整压力表和温度计的读数。
4. 在差压式流量计上调节控制柱塞或流量门的开度，以便流体通过。
5. 启动差压式流量计上的压力变送器和温度变送器，确保读数准确。
6. 监控差压式流量计上的压力变送器和温度变送器的读数，并记录下来。
7. 根据差压式流量计的压力变送器和温度变送器的读数，使用传感器计算出流体的流量。
8. 根据得到的流量数据进行分析和记录。
9. 定期对差压式流量计进行维护和校准，以确保其准确性和可靠性。
毕托巴流量计使用说明书ABG仪表集团服务热线：400-666-5262毕托巴流量计使用说明书目录一、概述 (1)二、特点 (1)三、工作原理 (1)四、产品的结构形式与主要技术参数 (2)五、安装 (3)六、供应成套性 (5)七、订货须知 (5)一、概述毕托巴流量计是依据皮托管原理测量管道中心流速进而换算成流量的差压式流量计，是一种适合各种气体、液体和蒸汽流量测量的先进测量仪表。
本产品由检测杆、安装基座、取压系统和差压变送器（可选项）等配套仪表组成。
可以测量各种口径、各种压力、各种温度下的各种流体的流量。
例如：热（冷）空气、各种煤气（高炉、焦炉、转炉、混合、发生炉等）、天然气、水煤气、半水煤气、烟道气、过热蒸汽、饱和蒸汽、各种化工溶液、冷却水、城市用水、工业排污水等。
图(1)毕托巴流量传感器原理示意图二、特点1.差压信号强、灵敏度高毕托巴流量计的“高压取压口”开在管道中心正对迎流面位置，测量的是管内最大流速，“低压取压口”开在背流面，因此从高低压取压口取得的压力差最大，传至差压变送器的差压信号最强，灵敏度高。
2.可靠性高毕托巴流量传感器构造简单，结构设计合理，不易堵塞，能够长时间可靠工作。
3.压力损失小毕托巴流量计的流量测量元件为一根检测杆，与孔板等相比，对流体的扰动小，所以永久压力损失小，节约能源。
一根检测杆可以解决同一口径中各种流体的流量检测问题，满刻度流量值变化或介质种类改变时只需调整差压变送器的量程上限。
在流量试验室里标定的精确度达到了水标定±0.5%,气标定±1%。
三、工作原理本产品不属于节流装置，不能使用节流装置的基本方程。
本产品属流体动力式流量计，基本原理如下：由高压取压口和低压取压口得到的压力分别传送到检测杆内部的高压腔和低压腔，然后分别传送到差压变送器的高压室和低压室，两者的差压信号转换成电流信号，经显示仪表（或计算机）运算处理后即可得知流体的流量。
∆P /ρ1V V1通讯协议图(2)毕托巴流量计工作原理简图忽略一些影响不大的因素，按速算式推导出“毕托巴流量计”的理论方程式：Q ＝4×103×KD2式中：Q ：工作状态下的流体体积流量【m 3/h】K ：流出系数D：测量管工作状态下的内径【m】△P：差压值【Pa】ρ：工作状态下的流体密度【Kg/m 3】其中流出系数K 要利用流体标定的方法得出。

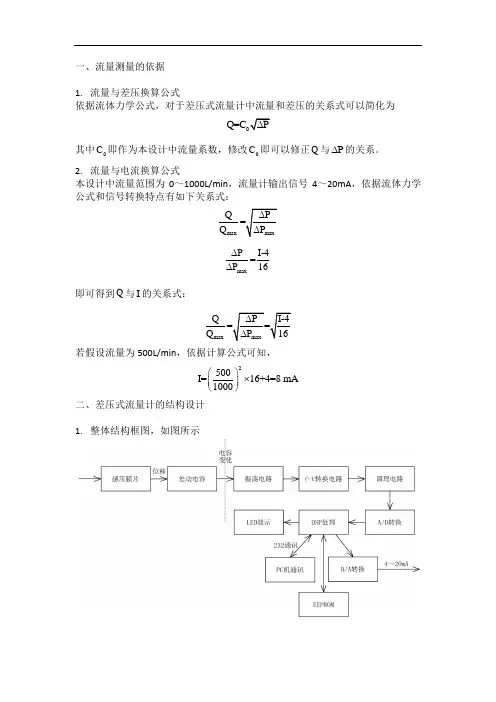

一、流量测量的依据1. 流量与差压换算公式依据流体力学公式，对于差压式流量计中流量和差压的关系式可以简化为Q=C 其中0C 即作为本设计中流量系数，修改0C 即可以修正Q 与P ∆的关系。
2. 流量与电流换算公式本设计中流量范围为0～1000L/min ，流量计输出信号4～20mA ，依据流体力学公式和信号转换特点有如下关系式：max Q Q max P I-4=P 16∆∆ 即可得到Q 与I 的关系式：max Q Q 若假设流量为500L/min ，依据计算公式可知，2500I=16+4=8 mA 1000⎛⎫⨯ ⎪⎝⎭二、差压式流量计的结构设计1. 整体结构框图，如图所示2. 电容式差压传感器（差动电容）如图所示，即为一种电容式差压传感器。
当流量计的两路过程压力从测量容室的两侧施加到隔离膜片后，经硅油灌冲液传至中心膜片上，中心膜片是一个边缘张紧的膜片，在压力作用下，产生相应的位移，该位移即形成差动电容变化。
将该差动电容接入一个LC 振荡回路（或LRC 振荡回路）中，差动电容的容值变化将会导致振荡电路的振荡频率改变。
3. f-V 转换电路（频率-电压转换电路）频率电压转换电路可实现频率到电压的转换。
这里选用美国NS 公司生产的精密频率电压转换芯片LM331。
LM331性能价格比高、外围电路简单、可单电源供电、低功耗的集成电路。
LM331动态范围宽达100dB ，工作频率低到0.1Hz 时尚有较好的线性度，数字分辨率达12位。
LM331的输出驱动器采用集电极开路形式，因此可通过选择逻辑电流和外接电阻来灵活改变输出脉冲的逻辑电平，以适配TTL 、DTL 和CMOS 等不同逻辑电路。
LM331可工作在4.0V ～40V 之间，输出可高达40V ，而且可以防止VCC 短路。
这里假设频率范围0～10KHz 进行设计，电路图如图，转换后电压范围0～5V 。
改变Rs 的阻值可以调节转换后电压范围。
（）4. 调理电路由于f-V 转换电路后的输出电压已经在0～5V 范围内，故暂不需要放大电路。
差压式流量计一．流量1.概念：单位时间内流过管道横截面积的流体数量。
以体积（m3）表示时称为体积流量；以质量（Kg或T）表示时称为质量流量。
例如：每小时流过60立方米水表示流量为600m3/h.每小时流过1吨水表示流量为1T/min.2.体积流量的一种算法：Q V=uAQ V:体积流量 u：流体流速 A：流体横截面积例如：u=5m/s A=0.4m2则Q V=5m/s ×0.4m2=2m3/s=7200m3/h对于液体，由于压力和温度变化对密度的影响极小，所以一般情况下在实际使用时都忽略不计。
对于气体，压力和温度变化对密度的影响比较大（在常温常压附近，温度变化10℃，或压力变化10KPa，密度都变化约3%），所以测量气体流量时需要根据实际的温度压力对测量结果进行修正，将各种温压工况下的体积流量换算成常温常压下的体积流量——标准体积流量。
标准体积流量：压力在101325Pa，温度为20℃时的体积流量。
3.质量流量与体积流量的关系：Q m=Q vρQ m:质量流量 Q v：体积流量ρ：流体密度例如水流量每小时600方。
即Q v=60m3/h ρ=1T/m3则Q m=60m3/h×1T/m3=60T/h=1T/min二．差压式流量计1、概念：通过测量差压来得出流体流量的仪表。
2、测量范围：从每秒几毫升到每小时几吨。
3、测量原理：能量守恒和质量守恒流体在截面A和截面B处具有的动能和压力势能相互转化，但是机械能总量保持不变。
½mu12+P1V1=½mu22+P2V2即½u12+P1/ρ1=½u22+P2/ρ2 ①单位时间内，从截面A 流出的流体和截面B 处流出的流体质量相等。
即 ρ1u 1S 1=ρ2u 2S 2 ②将 ② 带入①解方程求u 2得u 2=∆P •-)1(22A ρ 故体积流量Q VQ V =u 2S 2=∆P ••-4)1(2222d A πρ 由此可知流量值与差压值是开平方关系。

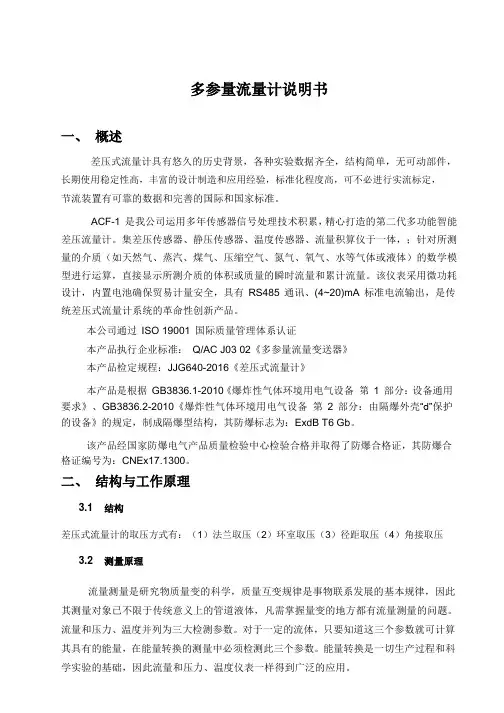

多参量流量计说明书一、概述差压式流量计具有悠久的历史背景，各种实验数据齐全，结构简单，无可动部件，长期使用稳定性高，丰富的设计制造和应用经验，标准化程度高，可不必进行实流标定，节流装置有可靠的数据和完善的国际和国家标准。
ACF-1 是我公司运用多年传感器信号处理技术积累，精心打造的第二代多功能智能差压流量计。
集差压传感器、静压传感器、温度传感器、流量积算仪于一体，；针对所测量的介质（如天然气、蒸汽、煤气、压缩空气、氮气、氧气、水等气体或液体）的数学模型进行运算，直接显示所测介质的体积或质量的瞬时流量和累计流量。
该仪表采用微功耗设计，内置电池确保贸易计量安全，具有RS485 通讯、(4~20)mA 标准电流输出，是传统差压式流量计系统的革命性创新产品。
本公司通过ISO 19001 国际质量管理体系认证本产品执行企业标准：Q/AC J03 02《多参量流量变送器》本产品检定规程：JJG640-2016《差压式流量计》本产品是根据GB3836.1-2010《爆炸性气体环境用电气设备第1 部分：设备通用要求》、GB3836.2-2010《爆炸性气体环境用电气设备第2 部分：由隔爆外壳“d”保护的设备》的规定，制成隔爆型结构，其防爆标志为：ExdB T6 Gb。
该产品经国家防爆电气产品质量检验中心检验合格并取得了防爆合格证，其防爆合格证编号为：CNEx17.1300。
二、结构与工作原理3.1结构差压式流量计的取压方式有：（1）法兰取压（2）环室取压（3）径距取压（4）角接取压3.2测量原理流量测量是研究物质量变的科学，质量互变规律是事物联系发展的基本规律，因此其测量对象已不限于传统意义上的管道液体，凡需掌握量变的地方都有流量测量的问题。
流量和压力、温度并列为三大检测参数。
对于一定的流体，只要知道这三个参数就可计算当充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。
