第一章 思考题与习题1.1. 半导体材料都有哪些特性？为什么电子有源器件都是由半导体材料制成的？1.2. 为什么二极管具有单向导电特性？如何用万用表判断二极管的好坏？ 1.3. 为什么不能将两个二极管背靠背地连接起来构成一个三极管？ 1.4. 二极管的交、直流等效电阻有何区别？它们与通常电阻有什么不同？ 1.5. 三极管的放大原理是什么？三极管为什么存在不同的工作状态？ 1.6. 如图P1-1(a)所示的三极管电路，它与图P1-1(b)所示的二极管有何异同？1.7.稳压二极管为何能够稳定电压？1.8.三极管的交、直流放大倍数有何区别？共射和共基电流放大倍数的关系是什么？1.9.三极管的输入特性和输出特性各是什么？1.10. 如图P1-2所示，设I S ＝10－11A ，U T ＝26mV ，试计算u i =0，0.3V ，0.5V ，0.7V 时电流I 的值，以及u i =0.7V 时二极管的直流和交流等效电阻。

解：由I= I S *(exp(U i / U T )-1) 当U i =0时，I=0；当U i =0.3V 时，I=1.026×10－6A ； 当U i =0.5V 时，I=2.248×10－3A ； 当U i =0.7V 时，I=4.927A ； 直流等效电阻R= U i /I = 0.7V/4.927A = 0.142 Ω∵exp(U i / U T )>>1∴交流等效电阻R d = 26/I = 26/4927 = 5.277×10－3 Ω(a)(b)图P1-1图P1-2u i Di1.11. 电路如图P1-3所示，二极管导通电压U D ＝0.7V ，U T ＝26mV ，电源U ＝3.3V ，电阻R ＝1k Ω，电容C 对交流信号可视为短路；输入电压u i 为正弦波，有效值为10mV 。

试问二极管中流过的交流电流有效值为多少？解：U ＝3.3V>>100mV ，I ＝（U －U D ）/R ＝ (3.3－0. 7)/1k = 2.6 mA 交流等效电阻：R d = 26/I = 10 Ω 交流电流有效值：Id = Ui/Rd = 1 mA1.12. 图P1-4(a)是由二极管D 1、D 2组成的电路，二极管的导通电压U D ＝0.3V 、反向击穿电压足够大，设电路的输入电压u 1和u 1如图P1-4(b)所示，试画出输出u o 的波形。

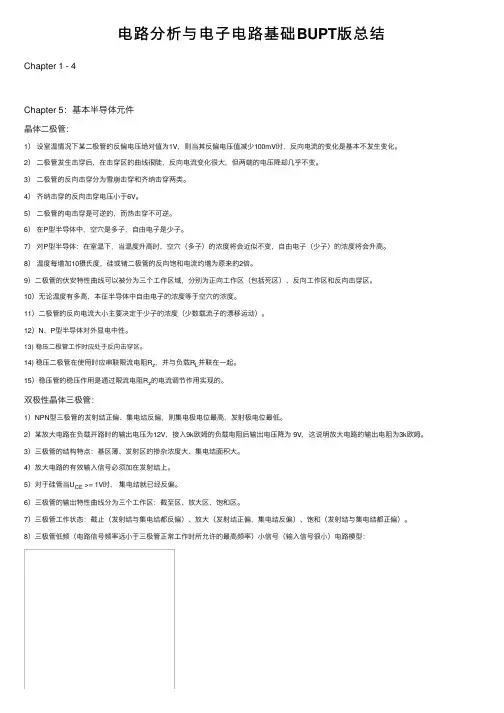

电路分析与电⼦电路基础BUPT版总结Chapter 1 - 4Chapter 5：基本半导体元件晶体⼆极管：1）设室温情况下某⼆极管的反偏电压绝对值为1V，则当其反偏电压值减少100mV时，反向电流的变化是基本不发⽣变化。

2）⼆极管发⽣击穿后，在击穿区的曲线很陡，反向电流变化很⼤，但两端的电压降却⼏乎不变。

3）⼆极管的反向击穿分为雪崩击穿和齐纳击穿两类。

4）齐纳击穿的反向击穿电压⼩于6V。

5）⼆极管的电击穿是可逆的，⽽热击穿不可逆。

6）在P型半导体中，空⽳是多⼦，⾃由电⼦是少⼦。

7）对P型半导体：在室温下，当温度升⾼时，空⽳（多⼦）的浓度将会近似不变，⾃由电⼦（少⼦）的浓度将会升⾼。

8）温度每增加10摄⽒度，硅或锗⼆极管的反向饱和电流约增为原来的2倍。

9）⼆极管的伏安特性曲线可以被分为三个⼯作区域，分别为正向⼯作区（包括死区）、反向⼯作区和反向击穿区。

10）⽆论温度有多⾼，本征半导体中⾃由电⼦的浓度等于空⽳的浓度。

11）⼆极管的反向电流⼤⼩主要决定于少⼦的浓度（少数载流⼦的漂移运动）。

12）N、P型半导体对外显电中性。

13) 稳压⼆极管⼯作时应处于反向击穿区。

14) 稳压⼆极管在使⽤时应串联限流电阻R z，并与负载R L并联在⼀起。

15）稳压管的稳压作⽤是通过限流电阻R z的电流调节作⽤实现的。

双极性晶体三极管：1）NPN型三极管的发射结正偏、集电结反偏，则集电极电位最⾼，发射极电位最低。

2）某放⼤电路在负载开路时的输出电压为12V，接⼊9k欧姆的负载电阻后输出电压降为 9V，这说明放⼤电路的输出电阻为3k欧姆。

3）三极管的结构特点：基区薄、发射区的掺杂浓度⼤、集电结⾯积⼤。

4）放⼤电路的有效输⼊信号必须加在发射结上。

5）对于硅管当U CE >= 1V时，集电结就已经反偏。

6）三极管的输出特性曲线分为三个⼯作区：截⾄区、放⼤区、饱和区。

7）三极管⼯作状态：截⽌（发射结与集电结都反偏）、放⼤（发射结正偏，集电结反偏）、饱和（发射结与集电结都正偏）。

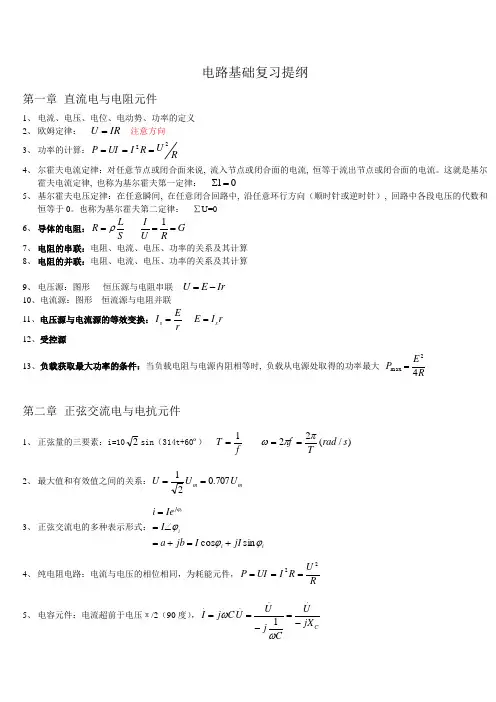

电路基础复习提纲第一章 直流电与电阻元件1、 电流、电压、电位、电动势、功率的定义2、 欧姆定律： IR U = 注意方向3、 功率的计算：RUR I UI P 22===4、 尔霍夫电流定律：对任意节点或闭合面来说, 流入节点或闭合面的电流, 恒等于流出节点或闭合面的电流。

这就是基尔霍夫电流定律, 也称为基尔霍夫第一定律： 01=∑5、 基尔霍夫电压定律：在任意瞬间, 在任意闭合回路中, 沿任意环行方向（顺时针或逆时针）, 回路中各段电压的代数和恒等于0。

也称为基尔霍夫第二定律： ∑U=0 6、 导体的电阻：S L R ρ=G RU I ==17、 电阻的串联：电阻、电流、电压、功率的关系及其计算8、 电阻的并联：电阻、电流、电压、功率的关系及其计算9、 电压源：图形 恒压源与电阻串联 Ir E U -= 10、电流源：图形 恒流源与电阻并联 11、电压源与电流源的等效变换：rEI s = r I E s = 12、受控源13、负载获取最大功率的条件：当负载电阻与电源内阻相等时, 负载从电源处取得的功率最大 RE P 42max =第二章 正弦交流电与电抗元件1、 正弦量的三要素：i=102sin （314t+60º） )/(221s rad Tf fT ππω===2、 最大值和有效值之间的关系：m m U U U 707.021==3、 正弦交流电的多种表示形式：ii ij jI I jb a I Ie i iϕϕϕϕsin cos +=+=∠==4、 纯电阻电路：电流与电压的相位相同，为耗能元件，RU R I UI P 22===5、 电容元件：电流超前于电压π/2（90度），CjX UCj U U C j I -=-==....1ωω6、 电容的功率计算：有功功率：0=P ，无功功率：CC c X U X I UI Q 22===，为储能元件，)(21)(2t Cu t W C =7、 电感元件：电压超前于电流π/2（90度），....I jX I L j E U L ==-=ω8、 电容的功率计算：有功功率：0=P ，无功功率：LL L X U X I UL Q 22===，为储能元件，)(21)(2t Li t W L =9、 阻抗的串联：......321+++=Z Z Z Z 10.阻抗的并联： (1)111321+++=Z Z Z Z2121111I I I Z Z Z +≠+≠11、RLC 串联的交流电路：)1()(CL j R X X j R Z C L ωω-+=-+=, 电路呈容性电路呈感性，C L C L X X X X <> 12、RLC 串联电路功率：有功功率：ϕcos UI P =，无功功率：ϕsin UI Q =，视在功率：22Q P UI S +=＝功率因数：SP＝ϕcos , ϕ为电流与电压之间的夹角13、功率因数的提高：通过在感性负载两端并联电容器的方法可提高电路的功率因数 14、变压器：电压变换：K N N U U ==2121， 电流变换：K N N I I 11221== K 为变压器的变比 阻抗变换：L L LZ K Z N N I N N U N N I U Z22212122111')()(2=⎪⎪⎭⎫ ⎝⎛=== 举例15、RLC 串联谐振：串联谐振的条件：LC f π210=， 串联谐振的特点：P6716、RLC 并联谐振：并联谐振的条件：LCf π210=， 并联谐振的特点：P6817、三相交流电源：A 相、B 相和C 相电动势幅值相等, 频率相同, 彼此之间相位相差120°，P71 18、负载的星形联接（Ｙ形）： 1I I p =， 0..303∠=P L U U （对称条件下），0....=++=C B A N I I I I ，中线上不能接保险丝或开关19、负载的三角形联接（△形）： 1U U P = 0..303-∠=P L I I20、三相电路的功率： ϕϕcos 3cos 311I U I U P P P ==， ϕϕsin 3sin 311I U I U Q P P ==，( a )( b )R L图2-40 例2.16示意图LC 串联电路R LLC 并联电路112233I U I U Q P S P P ==+=第三章 线性网络分析1、叠加定理：在线性电路中, 当有多个电源共同作用时, 在电路中任一支路所产生的电压（或电流）等于各电源单独作用时在该支路所产生的电压(或电流)的代数和。

《电路分析基础》总复习第一章基本知识及基本定律1．电压、电流定义；真实方向，参考方向；关联与非关联参考；吸收功率计算=p ui吸（关联），=-p ui吸（非关联）；吸收功率正负的含义。

2. 理想电压源和理想电流源特性。

KCL及KVL及其应用。

单口网络端口V AR列写。

3. 受控源特性。

受控源与独立源的区别。

3. 两类约束关系为拓扑结构约束（KVL，KCL）和元件特性约束。

二者相互独立：拓扑结构约束与元件特性无关，元件特性约束与拓扑结构无关。

第二章等效变换分析法1. 单口网络等效条件：端口伏安关系相同。

等效指对外电路等效，对内部一般不等效。

2. 额定电压、额定电流、额定功率概念；电阻串、并联等效、分压分流公式、电阻功率计算，纯电阻网络等效电阻求取。

3. 含源单口网络等效化简法。

包括：○1实际电源两种模型（串联模型和并联模型）之间的等效变换，○2与理想电压源直接并联的二端网络（元件）对外视为不起作用；○3与理想电流源直接串联的二端网络（元件）对外视为不起作用。

4、单口网络等效电阻求取方法。

（1）外加激励法求等效电阻i i iU R I =。

（内部独立源先置零：电压源视为短路，电流源视为开路，受控源不置零）（2）开路短路法：oc o scU R I = 5. *电源转移法、 Ｔ～π变换（此部分了解）第三章 线性网络一般分析法及网络定理1. 独立节点数和独立回路数：n 个节点b 条支路的连通电路，可以建立的独立的KCL 方程数目为n -1个，独立回路的KVL 方程数目为b-(n -1)个。

2. 节点电位分析法（1）基本情况： n s s=G U I （2）含受控源时：先当独立源看待按常规法列方程，再补充控制量与节点电位关系。

（3）含无伴理想电压源时：法一：引入无伴电压源支路电流x I ；补充该支路两节点电位约束关系法二：以无伴电压源一端为参考节点，另一端电位直接可得。

3. 回路（网孔）电流分析法（1）基本情况： l ss =RI U（2）含受控源时：先当独立源看待按常规法列方程，再补充控制量与回路电流关系。

总复习题及解总复习题及解一、问答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用外施电压、电流法求得。

第三章答题1、对于电容C和电感L，电压和电流间的关系为：，2、换路定律是指：3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应）（2）三要素法：第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压 u (t ) =2U cos (?t + ?u )对应的相量表示为 u U U θ∠=•。

3、任意一个相量乘以j 相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足 ：U=IR ，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P 型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。

电路分析基础_北京邮电大学中国大学mooc课后章节答案期末考试题库2023年1.关于最大功率传输定理，以下描述正确的是______。

参考答案:当电路比较复杂时，需要利用戴维南定理对除负载外的电路进行等效化简，然后才能应用最大功率传输定理求最大功率。

2.非正弦周期电压有效值等于各次谐波分量_______平方和的平方根。

参考答案:有效值3.根据电容元件的VCR关系，如下描述不正确的是____。

参考答案:电容电压不具有记忆性质。

4.网孔电流法的实质__________.参考答案:KVL5.某电路有3个节点和7条支路，采用支路电流法求解各支路电流时，应列出电流方程和电压方程的个数分别是。

参考答案:2，56.下面表述不正确的是______。

参考答案:同一个无源单口网络，由其端口的等效阻抗可以得到其端口的等效导纳，其中等效电导为等效电阻的倒数，等效电纳为等效电抗的倒数。

7.在具有耦合的电感线圈上存在着两种电压，即自感电压和互感电压，自感电压前的正、负号由本线圈的电压和电流参考方向决定，关联方向取，非关联方向取。

参考答案:正，负8.以下哪种说法不正确______。

参考答案:连支电压是一组完备的独立电路变量9.关于参考方向的概念，下列说法正确的是。

参考答案:电压的真实方向为电位降的方向10.关于无源单口网络的输入电阻与等效电阻，以下说法正确的是____。

参考答案:输入电阻和等效电阻概念不同，数值相同。

11.两个电阻阻值相同，串联后的等效电阻为20Ω，则并联后的等效电阻为。

参考答案:5Ω12.如果两个线圈的电流均从同名端流入，则互感电压与自感电压极性。

参考答案:一致13.已知某星形联接的对称三相负载，每相负载电阻为11W，通过的电流为20A，求三相负载的线电压.参考答案:381V14.电路通常工作在一种稳定的工作状态，由于某种原因，使电路由一种工作状态变化到另外一种工作状态，则将这种工作状态的改变称为。
