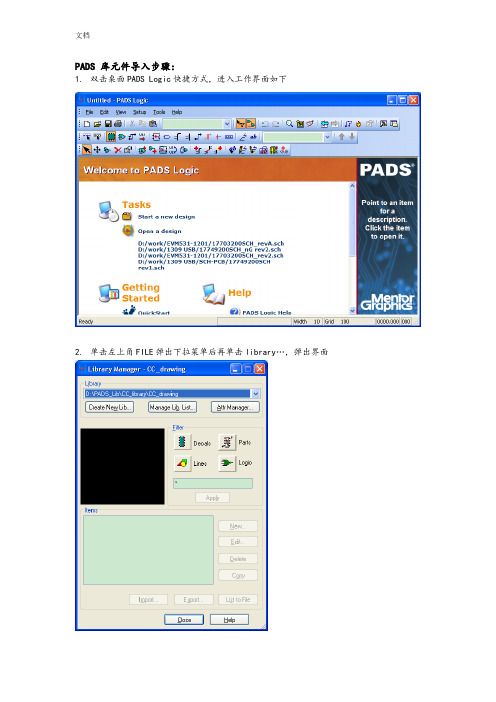

PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。
8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。
9.导入结束。
PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。
5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。
6.导出结束。
PADS Layout导出元件坐标探究本来PADS Layout导出元件坐标是很简单的事，但是也经常有人在群里问起，所以就写个教程供大家参考。
常用的方法有两种，且每一种方法适用的情况不一样。
第一种方法适用于元件库制作规范的档案，因为这种方法输出的元件坐标都是在制作PCB封装时元件原点的位置。
因为一般贴元件的原点应该设在元件的外形的中心，如果不是那用这种方法输出的坐标文件将会问题多多。
第二种方法就是解决PCB封装元件原点位置不在中心的，因为CAM Plus可以读取元件外形，所以只要元件规则，如贴片电阻、电容（0603、0805、1206）可以输出准确的坐标值，但是如果元件外形不规则输出的坐标可能就不准确，具体情况请看下文。
第一种，用PADS Layout自带的脚本。
操作：菜单Tools—>Basic Scripts—> Basic Scripts…(如下图1)，就会出现Basic Scripts对话框(如下图2)；如果你看不到图2中的第17项17 - Excel Part List Report就在图2中拉动垂直滚动条，然后选取第17项，点右边的“Run”按钮就会出现一个Excel文件（当然你的电脑要确保安装了Microsoft Office软件）；如果你点了“Run”出现File not found提示，那就是没有下面红框里的文件，一般装精减版软件的就可能没有这个文件，先找到这个文件，然后最好是放到程序安装的位置下相应的文件夹里就可以了；如果还是不行，就点一下“Load File”按钮，找到这个文件并点“打开”就完成加载了。
重复开始的步骤就行了。
第二种，用CAM Plus…。
操作：菜单File—> CAM Plus…(如下图1),出现CAM Plus对话框(如下图2)。
Part Definition Filename下面的文件名随便写一个;Side下根据需要选Top或Bottom（选Bottom面时X坐标可能会出现负值，是否需要将负号去掉自己看着办吧！）;Part下的选项一般选SMT输出相应层的贴片元件坐标，其它选项自己试着玩；Read Part Definitionas、Read Value Attributes、Verify File可以全部选取；但是Batch Part Def. File项不要选取，我试过好几次，选取了这一项就会出现“Warning: No files created. Nothing selected”提示；Output Format下是可以根据各种机器输出相应的档案，如果不知道机器型号品牌就选Dynapert Promann.其它设置不需要更改。
PADS9.3 -PADS Layout PCB坐标导出模板制作流程
1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。
图 1
图 2
2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3
图 3
3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。
图 4
4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。
5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。
图 6
图 8
图 10
图 12
最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。
今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。
图 13
（注：可编辑下载，若有不当之处，请指正，谢谢!）。
PADS2004 导出元件坐标信息的方法（V1.1）在使用贴片机时需要PCB的贴片元件的坐标信息，下面是导出PCB元件的坐标信息方法。
第一种方法，使用CAM Plus，直接找贴片机对应的格式输出，若没有对应的贴片机的格式，可选择Dynapert Promann，再对文件进行编辑，得到所需的元件坐标信息。
1、打开PCB文件，将单位设为米制，Setup->Preferences->Global->Design Units->Metric2、设置原点：以某一Mark点中心为原点。
用鼠标选中某一Mark点，Setup->Set Origin3、点击File->CAM Plus，选择Side，选择Parts：SMT，在选择Output格式，点击Run第二种方法，通过Basic Script语言导出，具体方法如下。
1、设置单位为米制；2、设置原点；3、导出元件坐标信息使用Tools->Basic Scripting->Basic Scripts->Load Files 导入Deye PCB Part Position Report.bas文件，勾选In menu，点击Run。
第二次使用这个功能时，不用再导入脚本文件，直接点击Tools-> Basic Scripting->Deye PCB Part Position Report通过上面的操作后，得到所有元件坐标信息的Excel表，其中SMD列，Yes表示为贴片元件，No表示插件。
通过SMD列排序后剔除插件元件、Mark点、不贴的元件即可。
注意：表中Orient列为器件的旋转角度，这些角度是相对于所作decal库摆放的旋转角度，可能与上贴片机的角度有异。
Ref Des. Part Decal X[mm] Y[mm] Orient SMDPartTypeCD6 CD-D08P3.5 88.8577.46590No N-CD-470UF-M-16V-插件-8X12CD7 CD-D10P5 95.31567.4590No CD-1000UF-M-25V-插件-10X17CD13 CD-D5P2 92.201128.26290No CD-47UF-M-25V-插件-5X11CD14 CD-D5P2 -1.47476.61890No CD-47UF-M-25V-插件-5X11CD15 N-CD-680UF/400V-DL 55.59441.85180No CD-680UF-M-450V-插件-35X50CN11 CN-T4.8B-华富-P4.5-1147.41811.13190NoCN-T4.8B-P4.5-华富-1CP1 CN-T6.3B-P4.8 17.97388.32590No N-CN-T6.3B-P4.8-华富.CX4 CX-L18W5P15 37.89398.468180No CX-104-M-275VAC-X2-L18W5P15CY1 CY-P7.5/P10 142.47952.986180No CY-472-M-250VAC-Y2-D10P7.5CY2 CY-P7.5/P10 150.06152.8390No CY-472-M-250VAC-Y2-D10P7.5D11 DB-GBJ-W -12.38626.233270No D-D25XB60-25A-600V-GBJ-WDAS1 N-F-DAS-P25 161.5487.2190No F-DSA1-DLF1 F-07A5-DL 161.39994.04190No N-F-FUSEH-DLFUSE1 FU-D7P40 142.73119.989180No FU-15A-250V-慢断-陶瓷带引线.C29 C-0603 53.984119.633270Yes C-104-K-50V-X7R-060 3C77 C-0603 2.13189.29790Yes C-104-K-50V-X7R-060 3D1 D-SMA 90.26454.111180Yes D-HER107(US1K)-1A-8 00V-SMAD2 D-SMA 30.94478.9050Yes D-HER107(US1K)-1A-8 00V-SMAD3 D-1206 79.19784.50190Yes D-1N4148-1206(LL34) L5 L-0805 54.00688.248270Yes L-CBG201209U121-120Ω-300MA-0805L6 L-0805 64.27688.39290Yes L-CBG201209U121-120Ω-300MA-0805LED1 LED-1206-AI 7089.84290Yes LED-R-40MA-H-660NM-1206-AILED2 LED-0805-AI 91.075106.352270Yes LED-G-30MA-0805-AI M1 MARK_RQ-JL 155.23132.5860Yes O-MARK_RQR5 R-0805 13.331129.9610Yes R-1K-F-0805R34 R-0805 97.28958.618180Yes R-270Ω-J-0805R35 R-0805 23.856104.969180Yes R-5.1K-J-0805R37 R-1206 86.58933.28490Yes N-R-680K-J-1206U1 U-QFP48-0.5 57.426104.221180Yes U-TMS32028023PT-3.3 V-MCU-QFP48U2 U-SO16N 101.28484.527270Yes U-ULN2003AD-12V-SOP 16U9 U-SO8N 18.527123.7390Yes U-TLC2272ID-±8V±2.2%-SOP8U11 U-SOT223 85.39385.081180Yes U-AZ1117BH-3.3TRG1( GH17M)-3.3V-1A-SOT2 23VD1 D-SMA 113.074107.35790Yes D-1N4007-1A-1000V-SVD4 Q-SOT23 50.93590.597270Yes D-BAS40-04LT1-40V-2 00MA-5NS-SOT23VD6 D-1206 60.70567.678180Yes D-1N4148-1206(LL34)在自动插件机所需的元件宽度信息，可从插件元件的封装信息里“Part Decal”中查找，封装名称中字母的含义如下：D——直径；P——脚距；L——长度；W——宽度；H——高度；以上单位为mm；如电解电容的封装“CD-D10P5”表示元件直径为10mm、脚距为5mm。

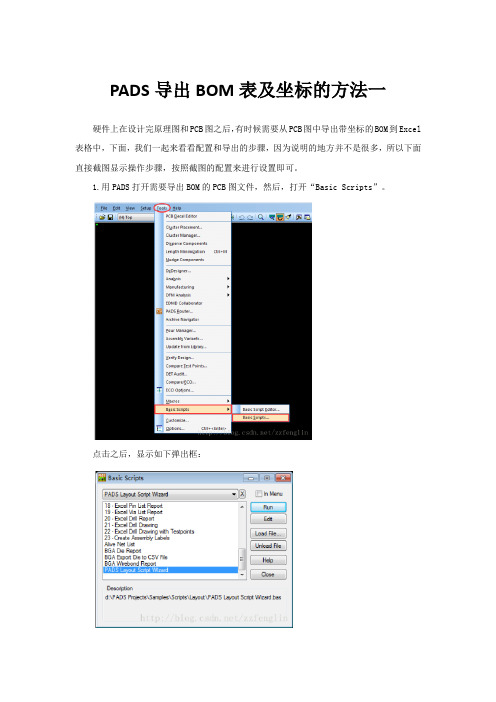

PADS导出BOM表及坐标的方法一硬件上在设计完原理图和PCB图之后，有时候需要从PCB图中导出带坐标的BOM到Excel 表格中，下面，我们一起来看看配置和导出的步骤，因为说明的地方并不是很多，所以下面直接截图显示操作步骤，按照截图的配置来进行设置即可。
1.用PADS打开需要导出BOM的PCB图文件，然后，打开“Basic Scripts”。
点击之后，显示如下弹出框：2.选择“PADS Layout Script Wizard”，然后点“Run”。
3.继续点击下一步，配置“Format”。
选择“Microsoft Excel”。
4.继续点击下一步，配置“Report Type”。
如上图所示选择“Assembly Option Reports”。
按照上图所示进行选择配置即可。
6.继续点击下一步，配置“Data Type”。
按照如上图所示进行选择配置即可。
可以根据自己的情况，将左侧“Part Properties”中需要的条目“Add”到右侧的“Table Columns”中，右侧的条目就是导出BOM后Excel表格中显示的条目。
8.继续点击下一步，配置“Report Options”。
按照如上图所示选择配置即可。
9.继续点击下一步，配置“Output Files”。
按照如上图所示选择配置即可，配置完成后，点击“Finish”，即可生成新的配置选项：10.上图中的“Assembly Option Part Report”就是我们刚刚配置好的，选中这一条，然后点击“Run”，即可导出我们需要的BOM文件：这样，我们通过PADS工具打开PCB文件，然后配置脚本文件来生成我们需要的BOM表格文件的方法就演示完了。
PADS输出SMT坐标文件我们在进行SMT贴片时，需要用到器件的坐标文件，下面介绍几种从PADS Layout输出坐标文件的方法。
目录一、利用CAM插件输出坐标文件二、利用Basic Scripts工具输出坐标文件三、设置Basic Scripts工具一、利用CAM插件输出坐标文件1、点击File→CAM Plus2、Side选择TOP，代表当前导出的是TOP面器件的坐标，Parts 选择SMT，Output Format选择Dynapert Promann，点击运行，TOP面运行之后，Side再选择Bottom，再运行一次。
3、点击确定。
4、然后显示的就是坐标文件所在的目录。
5、按照上面的目录，找到坐标文件，注意：有两个文件，DYNPROSB和DYNPROST。
以上，利用CAM插件的方式导出坐标文件就完成了。
二、利用Basic Scripts工具输出坐标文件1、点击T ools→Basic Scripts2、点击17-Excel Part List Report后，再点击Run运行。
3、运行之后就自动了生成了Excel格式的坐标文件。
有的人在Basic Scripts界面下发现没有17-Excel Part List Report 这一项，我们可以点击Load File，会自动跳到PADS的安装目录下，我们选择第17项，加载后再Run。
三、设置Basic Scripts工具1、点击PADS Layout Script Wizard→Run2、点击Next3、选择Microsoft Excel，再点击Next。
4、选择PCB-Based Reports后，点击Next。
5、点击Next6、继续点击Next7、右边是我们要输出的内容；根据需要进行Add和Remove，Up和Down来对这些输出信息进行排序。
其中Position X和Position Y就是我们需要输出的坐标文件。
8、继续点击Next9、点击Finish&Run Report Now，即可输出坐标文件。
1.打开文件：
2.设置原点，如下图所示：
常用的贴片机坐标的原点为：确定板子在生产时的流向后，pcb的左下角为设备的默认原点，
也可以使用其他位置，但必须在导出坐标后要告诉（记录）在导出坐标时原
如下图中所示。
PADS2007/6.9导出贴片机坐标的具体方法
无锡百晟科技
SMT焊接专家
将鼠标的十字图标拖至如上图位置，PCB左下角点击 确定。
出现以上对话框后，选择“是”
3.PCB原点设置完成后，开始按以下步奏进行坐标的导出：
在文件选项中，点击以上CAM插件按钮后，出现以下的对话框，开始需要进行设置
如下图所示，如果pcb有两个贴片面，需要将TOP和BOT面分开倒出，以先导出TOP面为例，进行操作，下图中将要导出的零件设置为贴片元件（表面贴装）
选择dvnp…
点击“运行”文件：
出现以上对话框，点“确定”
出现导出文件的保存路径（请记好），及导出文件的名称。
按照提示的文件路径，找到刚才导出的文件，如上图，然后对文件做一下格式转换，将其从刚导出的文件格式转化为普通的文本文件即可，这样就ok。
具体步骤如下：
4文件格式的转化.
用每台电脑都有的软件“写字板”打开文件：
如上图中的，4列的数据就是贴片机需要的元件原始坐标。
后将其另存为.txt
选择要保存的文本文件的路径，及改变名称，点击“保存”
如上图即时所导出的文件，如有问题请联系：alanlee88@如是双面板BOT面导出方法和TOP面的完全相同，就是在选择板层时选BOT。
如下图所示：
无锡百晟科技有限公司
工程部：李庆
alanlee88@ 2015.04.02。
PADS2004 导出元件坐标信息的方法（V1.1）在使用贴片机时需要PCB的贴片元件的坐标信息，下面是导出PCB元件的坐标信息方法。
第一种方法，使用CAM Plus，直接找贴片机对应的格式输出，若没有对应的贴片机的格式，可选择Dynapert Promann，再对文件进行编辑，得到所需的元件坐标信息。
1、打开PCB文件，将单位设为米制，Setup->Preferences->Global->Design Units->Metric2、设置原点：以某一Mark点中心为原点。
用鼠标选中某一Mark点，Setup->Set Origin3、点击File->CAM Plus，选择Side，选择Parts：SMT，在选择Output格式，点击Run第二种方法，通过Basic Script语言导出，具体方法如下。
1、设置单位为米制；2、设置原点；3、导出元件坐标信息使用Tools->Basic Scripting->Basic Scripts->Load Files 导入Deye PCB Part Position Report.bas文件，勾选In menu，点击Run。
第二次使用这个功能时，不用再导入脚本文件，直接点击Tools-> Basic Scripting->Deye PCB Part Position Report通过上面的操作后，得到所有元件坐标信息的Excel表，其中SMD列，Yes表示为贴片元件，No表示插件。
通过SMD列排序后剔除插件元件、Mark点、不贴的元件即可。
注意：表中Orient列为器件的旋转角度，这些角度是相对于所作decal库摆放的旋转角度，可能与上贴片机的角度有异。
Ref Des. Part Decal X[mm] Y[mm] Orient SMDPartTypeCD6 CD-D08P3.5 88.8577.46590No N-CD-470UF-M-16V-插件-8X12CD7 CD-D10P5 95.31567.4590No CD-1000UF-M-25V-插件-10X17CD13 CD-D5P2 92.201128.26290No CD-47UF-M-25V-插件-5X11CD14 CD-D5P2 -1.47476.61890No CD-47UF-M-25V-插件-5X11CD15 N-CD-680UF/400V-DL 55.59441.85180No CD-680UF-M-450V-插件-35X50CN11 CN-T4.8B-华富-P4.5-1147.41811.13190NoCN-T4.8B-P4.5-华富-1CP1 CN-T6.3B-P4.8 17.97388.32590No N-CN-T6.3B-P4.8-华富.CX4 CX-L18W5P15 37.89398.468180No CX-104-M-275VAC-X2-L18W5P15CY1 CY-P7.5/P10 142.47952.986180No CY-472-M-250VAC-Y2-D10P7.5CY2 CY-P7.5/P10 150.06152.8390No CY-472-M-250VAC-Y2-D10P7.5D11 DB-GBJ-W -12.38626.233270No D-D25XB60-25A-600V-GBJ-WDAS1 N-F-DAS-P25 161.5487.2190No F-DSA1-DLF1 F-07A5-DL 161.39994.04190No N-F-FUSEH-DLFUSE1 FU-D7P40 142.73119.989180No FU-15A-250V-慢断-陶瓷带引线.C29 C-0603 53.984119.633270Yes C-104-K-50V-X7R-060 3C77 C-0603 2.13189.29790Yes C-104-K-50V-X7R-060 3D1 D-SMA 90.26454.111180Yes D-HER107(US1K)-1A-8 00V-SMAD2 D-SMA 30.94478.9050Yes D-HER107(US1K)-1A-8 00V-SMAD3 D-1206 79.19784.50190Yes D-1N4148-1206(LL34) L5 L-0805 54.00688.248270Yes L-CBG201209U121-120Ω-300MA-0805L6 L-0805 64.27688.39290Yes L-CBG201209U121-120Ω-300MA-0805LED1 LED-1206-AI 7089.84290Yes LED-R-40MA-H-660NM-1206-AILED2 LED-0805-AI 91.075106.352270Yes LED-G-30MA-0805-AI M1 MARK_RQ-JL 155.23132.5860Yes O-MARK_RQR5 R-0805 13.331129.9610Yes R-1K-F-0805R34 R-0805 97.28958.618180Yes R-270Ω-J-0805R35 R-0805 23.856104.969180Yes R-5.1K-J-0805R37 R-1206 86.58933.28490Yes N-R-680K-J-1206U1 U-QFP48-0.5 57.426104.221180Yes U-TMS32028023PT-3.3 V-MCU-QFP48U2 U-SO16N 101.28484.527270Yes U-ULN2003AD-12V-SOP 16U9 U-SO8N 18.527123.7390Yes U-TLC2272ID-±8V±2.2%-SOP8U11 U-SOT223 85.39385.081180Yes U-AZ1117BH-3.3TRG1( GH17M)-3.3V-1A-SOT2 23VD1 D-SMA 113.074107.35790Yes D-1N4007-1A-1000V-SVD4 Q-SOT23 50.93590.597270Yes D-BAS40-04LT1-40V-2 00MA-5NS-SOT23VD6 D-1206 60.70567.678180Yes D-1N4148-1206(LL34)在自动插件机所需的元件宽度信息，可从插件元件的封装信息里“Part Decal”中查找，封装名称中字母的含义如下：D——直径；P——脚距；L——长度；W——宽度；H——高度；以上单位为mm；如电解电容的封装“CD-D10P5”表示元件直径为10mm、脚距为5mm。
PADS库元件导入导出步骤
PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件
parts信息便导入库中。
8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。
9.导入结束。
PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。
5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。
6.导出结束。
