PADS如何导出符合SMT生产的贴片坐标文件

坐标数据导出方法有三种：1）利用PCB设计软件自身功能导出；2）利用专门CAM软件导出；3）将一种不常见的PCB文件格式转换为另外一种常见格式PCB文件后再导出。

具体采用何种方法要根据具体情况而定，不能一概而论，本文将逐一介绍这几种方法。

2利用PCB设计软件自身功能导出坐标数据这是最常见的坐标数据导出方法，大多数工厂都采用这种方法获取元件坐标数据，步骤大致可以分为三步：1）单位切换；2）设置坐标原点；3）坐标导出。

下面将分别介绍一些常见PCB设计软件坐标数据的导出方法。

2.1PADSPADS软件是Mentor公司出品的面向中低端用户的一款优秀电路板设计软件，目前最新版本号是2007，PADS软件导出坐标文件步骤如下：1）用PADS打开PCB文件。

2）切换公制单位。

因为贴片机的单位是mm，有些图形是以mil作单位，所以要切换成公制单位。

具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中DesignUnit栏中选择Metric，即切换为公制单位。

3）设定坐标原点。

选择菜单“Setup→SetOrigin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。

4）输出坐标数据。

选择菜单“File→CAM”，弹出如图1所示界面，在Side栏中选择PCB顶层或底层（ToporBottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择DynapertPromann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。

图1PADS坐标数据输出2.2ProtelProtel软件是最早进入中国板级设计市场的PCB设计软件，在中国拥有众多的用户，影响力巨大，目前最新版本号是AD6.9，本文以Protel99软件为例介绍坐标文件导出方法，步骤如下：1）用Protel99软件打开PCB文件。

2）设定原点。

PADS输出SMT坐标文件我们在进行SMT贴片时，需要用到器件的坐标文件，下面介绍几种从PADS Layout输出坐标文件的方法。

目录一、利用CAM插件输出坐标文件二、利用Basic Scripts工具输出坐标文件三、设置Basic Scripts工具一、利用CAM插件输出坐标文件1、点击File→CAM Plus2、Side选择TOP，代表当前导出的是TOP面器件的坐标，Parts 选择SMT，Output Format选择Dynapert Promann，点击运行，TOP面运行之后，Side再选择Bottom，再运行一次。

3、点击确定。

4、然后显示的就是坐标文件所在的目录。

5、按照上面的目录，找到坐标文件，注意：有两个文件，DYNPROSB和DYNPROST。

以上，利用CAM插件的方式导出坐标文件就完成了。

二、利用Basic Scripts工具输出坐标文件1、点击T ools→Basic Scripts2、点击17-Excel Part List Report后，再点击Run运行。

3、运行之后就自动了生成了Excel格式的坐标文件。

有的人在Basic Scripts界面下发现没有17-Excel Part List Report 这一项，我们可以点击Load File，会自动跳到PADS的安装目录下，我们选择第17项，加载后再Run。

三、设置Basic Scripts工具1、点击PADS Layout Script Wizard→Run2、点击Next3、选择Microsoft Excel，再点击Next。

4、选择PCB-Based Reports后，点击Next。

5、点击Next6、继续点击Next7、右边是我们要输出的内容；根据需要进行Add和Remove，Up和Down来对这些输出信息进行排序。

其中Position X和Position Y就是我们需要输出的坐标文件。

8、继续点击Next9、点击Finish&Run Report Now，即可输出坐标文件。

PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。

8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。

9.导入结束。

PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。

5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。

6.导出结束。

PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。

8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。

9.导入结束。

PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。

5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。

6.导出结束。

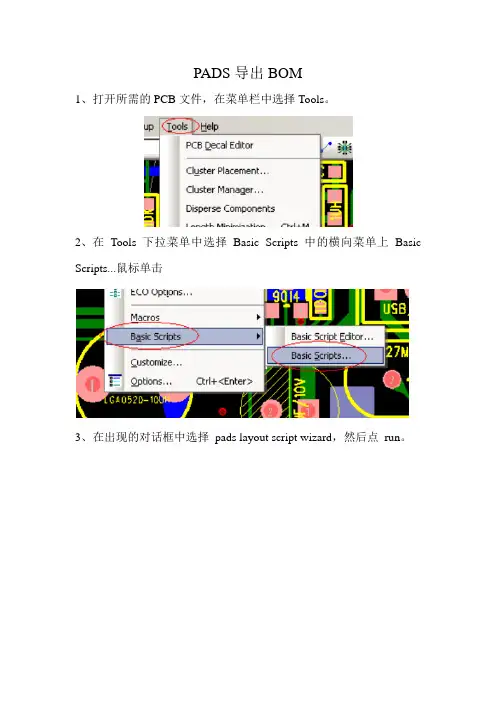

PADS导出BOM1、打开所需的PCB文件，在菜单栏中选择Tools。

2、在Tools下拉菜单中选择Basic Scripts中的横向菜单上Basic Scripts...鼠标单击3、在出现的对话框中选择pads layout script wizard，然后点run。

4、在introduction 对话框中点browse 选择BOM 文件保存的位置，为了方便我们将其保存在桌面。

5、如上图点下一步后会出现format 对话框，选择生成microsoft excel 文件生的类别，我们选择excel 格式。

6、点下一步后出现report type（报告类别）对话框，选pcb-based reports。

7、点下一频后出现database object 对话框，选择parts。

8、点下一步后出现data type 对话框，选general part properties in table format。

9、点下一步后出现object properties 对话框，选择要生成的层，在part properties中选择pcb decal 及value 两个选项并按add>>按钮，将这两项添加到table columns 中。

10、点下一步，直接再点下一步。

11、点下一步后，先择cdreate new untitled…选项，点finish&run report now。

12、会跳出part report …的报告，将其关掉。

13、这时会多一个part report,就是我们新增加的，此时选择part report,单击run,即可在任务栏中生成book6(或生成bookX)的BOM.。

PADS9.3 -PADS Layout PCB坐标导出模板制作流程
1、在桌面上找到PADS Layout的快捷方式，双击或右击打开并运行如下图 1、图 2所示。

图 1
图 2
2、选择并点击上面菜单栏中的“Tools”，可以看到下拉菜单如下图3
图 3
3、选择“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，如图 4。

图 4
4、在向导中选择“PADS Layout Script Wizard”，然后点击“Run”，之后按照下面的步骤进行操作。

5、点击“Next”，在出现的向导中选择导出的坐标的格式，一般默认为Noteoad格式，这里我设置为Excel格式，之后点击“Next”，如图 7。

图 6
图 8
图 10
图 12
最后，选择“Finish”即可完成模板的创建，或可以点击“Finish & Run Report Now”，既可以出现EXCEL表格形式的坐标文件。

今后需要导出PCB上元器件坐标时，即可从“Tools/Basic Scripts/Basic Scripts......”打开模板创建的向导，并在向导中选择“Excel-M”，然后点击”Run“即可。

图 13
（注：可编辑下载，若有不当之处，请指正，谢谢!）。

1.打开文件：
2.设置原点，如下图所示：
常用的贴片机坐标的原点为：确定板子在生产时的流向后，pcb的左下角为设备的默认原点，
也可以使用其他位置，但必须在导出坐标后要告诉（记录）在导出坐标时原
如下图中所示。

PADS2007/6.9导出贴片机坐标的具体方法
无锡百晟科技
SMT焊接专家
将鼠标的十字图标拖至如上图位置，PCB左下角点击 确定。

出现以上对话框后，选择“是”
3.PCB原点设置完成后，开始按以下步奏进行坐标的导出：
在文件选项中，点击以上CAM插件按钮后，出现以下的对话框，开始需要进行设置
如下图所示，如果pcb有两个贴片面，需要将TOP和BOT面分开倒出，以先导出TOP面为例，进行操作，下图中将要导出的零件设置为贴片元件（表面贴装）
选择dvnp…
点击“运行”文件：
出现以上对话框，点“确定”
出现导出文件的保存路径（请记好），及导出文件的名称。

按照提示的文件路径，找到刚才导出的文件，如上图，然后对文件做一下格式转换，将其从刚导出的文件格式转化为普通的文本文件即可，这样就ok。

具体步骤如下：
4文件格式的转化.
用每台电脑都有的软件“写字板”打开文件：
如上图中的，4列的数据就是贴片机需要的元件原始坐标。

后将其另存为.txt
选择要保存的文本文件的路径，及改变名称，点击“保存”
如上图即时所导出的文件，如有问题请联系：alanlee88@如是双面板BOT面导出方法和TOP面的完全相同，就是在选择板层时选BOT。

如下图所示：
无锡百晟科技有限公司
工程部：李庆
alanlee88@ 2015.04.02。

PADS2004 导出元件坐标信息的方法（V1.1）在使用贴片机时需要PCB的贴片元件的坐标信息，下面是导出PCB元件的坐标信息方法。

第一种方法，使用CAM Plus，直接找贴片机对应的格式输出，若没有对应的贴片机的格式，可选择Dynapert Promann，再对文件进行编辑，得到所需的元件坐标信息。

1、打开PCB文件，将单位设为米制，Setup->Preferences->Global->Design Units->Metric2、设置原点：以某一Mark点中心为原点。

用鼠标选中某一Mark点，Setup->Set Origin3、点击File->CAM Plus，选择Side，选择Parts：SMT，在选择Output格式，点击Run第二种方法，通过Basic Script语言导出，具体方法如下。

1、设置单位为米制；2、设置原点；3、导出元件坐标信息使用Tools->Basic Scripting->Basic Scripts->Load Files 导入Deye PCB Part Position Report.bas文件，勾选In menu，点击Run。

第二次使用这个功能时，不用再导入脚本文件，直接点击Tools-> Basic Scripting->Deye PCB Part Position Report通过上面的操作后，得到所有元件坐标信息的Excel表，其中SMD列，Yes表示为贴片元件，No表示插件。

通过SMD列排序后剔除插件元件、Mark点、不贴的元件即可。

注意：表中Orient列为器件的旋转角度，这些角度是相对于所作decal库摆放的旋转角度，可能与上贴片机的角度有异。

Ref Des. Part Decal X[mm] Y[mm] Orient SMDPartTypeCD6 CD-D08P3.5 88.8577.46590No N-CD-470UF-M-16V-插件-8X12CD7 CD-D10P5 95.31567.4590No CD-1000UF-M-25V-插件-10X17CD13 CD-D5P2 92.201128.26290No CD-47UF-M-25V-插件-5X11CD14 CD-D5P2 -1.47476.61890No CD-47UF-M-25V-插件-5X11CD15 N-CD-680UF/400V-DL 55.59441.85180No CD-680UF-M-450V-插件-35X50CN11 CN-T4.8B-华富-P4.5-1147.41811.13190NoCN-T4.8B-P4.5-华富-1CP1 CN-T6.3B-P4.8 17.97388.32590No N-CN-T6.3B-P4.8-华富.CX4 CX-L18W5P15 37.89398.468180No CX-104-M-275VAC-X2-L18W5P15CY1 CY-P7.5/P10 142.47952.986180No CY-472-M-250VAC-Y2-D10P7.5CY2 CY-P7.5/P10 150.06152.8390No CY-472-M-250VAC-Y2-D10P7.5D11 DB-GBJ-W -12.38626.233270No D-D25XB60-25A-600V-GBJ-WDAS1 N-F-DAS-P25 161.5487.2190No F-DSA1-DLF1 F-07A5-DL 161.39994.04190No N-F-FUSEH-DLFUSE1 FU-D7P40 142.73119.989180No FU-15A-250V-慢断-陶瓷带引线.C29 C-0603 53.984119.633270Yes C-104-K-50V-X7R-060 3C77 C-0603 2.13189.29790Yes C-104-K-50V-X7R-060 3D1 D-SMA 90.26454.111180Yes D-HER107(US1K)-1A-8 00V-SMAD2 D-SMA 30.94478.9050Yes D-HER107(US1K)-1A-8 00V-SMAD3 D-1206 79.19784.50190Yes D-1N4148-1206(LL34) L5 L-0805 54.00688.248270Yes L-CBG201209U121-120Ω-300MA-0805L6 L-0805 64.27688.39290Yes L-CBG201209U121-120Ω-300MA-0805LED1 LED-1206-AI 7089.84290Yes LED-R-40MA-H-660NM-1206-AILED2 LED-0805-AI 91.075106.352270Yes LED-G-30MA-0805-AI M1 MARK_RQ-JL 155.23132.5860Yes O-MARK_RQR5 R-0805 13.331129.9610Yes R-1K-F-0805R34 R-0805 97.28958.618180Yes R-270Ω-J-0805R35 R-0805 23.856104.969180Yes R-5.1K-J-0805R37 R-1206 86.58933.28490Yes N-R-680K-J-1206U1 U-QFP48-0.5 57.426104.221180Yes U-TMS32028023PT-3.3 V-MCU-QFP48U2 U-SO16N 101.28484.527270Yes U-ULN2003AD-12V-SOP 16U9 U-SO8N 18.527123.7390Yes U-TLC2272ID-±8V±2.2%-SOP8U11 U-SOT223 85.39385.081180Yes U-AZ1117BH-3.3TRG1( GH17M)-3.3V-1A-SOT2 23VD1 D-SMA 113.074107.35790Yes D-1N4007-1A-1000V-SVD4 Q-SOT23 50.93590.597270Yes D-BAS40-04LT1-40V-2 00MA-5NS-SOT23VD6 D-1206 60.70567.678180Yes D-1N4148-1206(LL34)在自动插件机所需的元件宽度信息，可从插件元件的封装信息里“Part Decal”中查找，封装名称中字母的含义如下：D——直径；P——脚距；L——长度；W——宽度；H——高度；以上单位为mm；如电解电容的封装“CD-D10P5”表示元件直径为10mm、脚距为5mm。

PADS 库元件导入步骤：
1.双击桌面PADS Logic快捷方式，进入工作界面如下
2.单击左上角FILE弹出下拉菜单后再单击library…，弹出界面
3.选择库MTK_NEW
4.进入界面
5.点击parts按钮，显示
6.点击Import…按钮，弹出界面
7.选择需导入元件的文件路径和文件名，点击Open按钮，元件parts信息便导入库中。

8.元件的Decals, Lines, Logic 信息需要用同样的方法分别导入库中。

9.导入结束。

PADS 库元件导出步骤：
1.选择要导出元件的库
2.界面显示
3.点击parts按钮，选中需要导出的元件，然后点击Export…按钮，弹出界面
4.键入需导出元件的文件名，并选择相应的保存路径，然后点击Save按钮，导出元件parts
信息。

5.元件的Decals, Lines, Logic 信息需要用同样的方法分别导出。

6.导出结束。

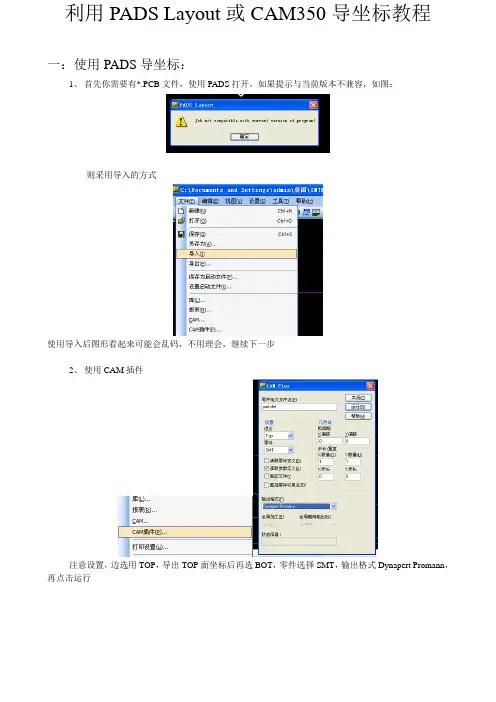

利用PADS Layout或CAM350导坐标教程
一：使用PADS导坐标：
1、首先你需要有*.PCB文件，使用PADS打开。

如果提示与当前版本不兼容，如图：
则采用导入的方式
使用导入后图形看起来可能会乱码，不用理会，继续下一步
2、使用CAM插件
注意设置，边选用TOP，导出TOP面坐标后再选BOT，零件选择SMT，输出格式Dynapert Promann，再点击运行
软件会提示输出目录，然后到此目录下找到刚刚所导出坐标文件
OK，大功告成，此为最简单方法。

还有个简单的方法，但如果画图的人没画好（好像是这样说的），导出的坐标就会偏移到一边焊盘上。

此方法也能导出标准的坐标。

二、CAM350导出坐标方法
如果你的PADS没有CAM插件，那么请更换软件版本。

如果客户提供的是CAM文件，那就使用CAM350来导出坐标。

如下图：
使用CAM350打开
注意：记得设定单位为MM
SA VE后使用记事本或Excel打开文件，好啦，大功告成，坐标出来了。

有了坐标后你想做什么都可以啦！
三、如果不幸客户只为你提供了gerber文件，那么没事，
也可以导出坐标，只是没有前两者方便而已，网上最好找到的免费软件应该就是GerbCam了，链接使用教程。

邱小龙
2014-4-25。

PADS软件导出坐标文件步骤
PADS软件导出坐标文件步骤
PADS软件导出坐标文件步骤如下：
1）用PADS打开PCB文件。

2）切换公制单位。

因为贴片机的单位是mm，有些图形是以mil 作单位，所以要切换成公制单位。

具体操作过程如下：选择菜单“Setup→Preference”，在Global选项卡中Design Unit栏中选择Metric，即切换为公制单位。

3）设定坐标原点。

选择菜单“Setup→ Set Origin”，用鼠标在PCB上选定恰当的位置并确定为新的坐标原点，一般选择PCB左下角。

4）输出坐标数据。

选择菜单“File→ CAM Plus”，在弹出界面中，Side栏中选择PCB顶层或底层（T op or Bottom），Parts栏中选择SMT，Output中选择输出贴片机格式，这里选择Dynapert Promann，然后点击“Run”按钮，在弹出的提示文件存盘路径的对话框中点击确认键，坐标数据导出。
