雅迪电动车充电器电路图

雅迪电动车充电器电路图（高标牌）雅迪的此款充电器是高标针对电动自行车铅酸电池包开辟的智能型充电器,具有电池温度抵偿和正负脉冲充电功效,能有用的延伸电池的应用寿命.进步充电效力和防止电池硫酸盐化.高效力开关电源加单片机灵能掌握技巧,使本机具有输入电压宽.充电效力高.充电电压掌握精准等特色;本充电器具有完美靠得住的短路.过流.过压.反接等呵护,应用更安然.更宁神.其电路图如下：T0：双向滤波克制干扰D1：整流C11：滤波IC1：μc3842脉宽调制集成电路.其5脚为电源负极;7脚为电源正极; 6脚为脉冲输出直接驱动场效应管Q1(K1358);3脚为最大电流限制,调剂 R25(2.5欧姆)的阻值可以调剂充电器的最大电流;2脚为电压反馈,可以调节充电器的输出电压;4脚外接振荡电阻R1,和振荡电容C1T1为高频脉冲变压器,其感化有三个：第一是把高压脉冲降压为低压脉冲;第二是起到隔离高压的感化,以防触电;第三是为μc3842供给工作电源D4：高频整流管（16A60V）C10：低压滤波电容D5：12V稳压二极管IC3：(TL431)为周详基准电压源,合营IC2(光电耦合器4N35)起到主动调节充电器电压的感化.调剂w2(微调电阻)可以细调充电器的电压.D6：充电指导灯D10：电池浮充（充满）指导灯R27：电流取样电阻（0.1欧姆,5w）转变W1的阻值可以调剂充电器转浮充的拐点电流（200－300 mA）通电开端时,C11上有300v阁下电压.此电压一路经T1加载到Q1.第二路经R5,C8,C3, 达到IC1的第7脚.强制IC1启动.IC1的6脚输出方波脉冲,Q1工作,电流经R25到地.同时T1副线圈产生感应电压,经D3.R12给IC1供给靠得住电源.T1输出线圈的电压经D4.C10整流滤波得到稳固的电压.此电压一路经D7（D7起到防止电池的电流倒灌给充电器的感化）给电池充电.第二路经R14.D5.C9, 为LM358(双运算放大器,4脚为电源地,8脚为电源正)及其外围电路供给12V工作电源.D9为LM358供给基准电压,经R26.R4分压达到LM358的第2脚和第5脚.正常充电时,R27上端有0.15－0.18V阁下电压,此电压经R17加到LM358第3脚,从1脚送出高电压.此电压一路经R18,强制Q2导通,D6（红灯）点亮,第二路注入LM358的6脚,7脚输出低电压,迫使Q3关断,D10(绿灯)熄灭,充电器进入恒流充电阶段.当电池电压上升到44.2V阁下时, 充电器进入恒压充电阶段,输出电压保持在44.2V阁下.充电器进入恒压充电阶段,电流逐渐减小.当充电电流减小到200mA—300mA时,R27上端的电压降低,LM358的3脚电压低于2脚,1脚输出低电压,Q2关断,D6熄灭.同时7脚输出高电压, 此电压一路使Q3导通,D10点亮.另一路经D8.W1到达反馈电路,使电压降低. 充电器进入涓流充电阶段.1－2小时后充电停止.。

智能脉冲电动车充电器电路图电动车充电器常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表错误!未定义书签。

220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电.U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358）3脚为最大电流限制，调整R25(2。

5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1.T1为高频脉冲变压器，其作用有三个.第一是把高压脉冲将压为低压脉冲.第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V)C10为低压滤波电容，D5为12V 稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯. R27是电流取样电阻(0。

1欧姆，5w)改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）.通电开始时，C11上有300v左右电压.此电压一路经T1加载到Q1。

第二路经R5,C8,C3，达到U1的第7脚.强迫U1启动.U1的6脚输出方波脉冲，Q1工作，电流经R25到地.同时T1副线圈产生感应电压,经D3，R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7(D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5，C9，为LM358（双运算放大器,1脚为电源地，8脚为电源正）及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26，R4分压达到LM358的第二脚和第5脚.正常充电时，R27上端有0.15－0.18V左右电压，此电压经R17加到LM358第三脚,从1脚送出高电压。

电动车充电器原理图(2011-09-28 15:29:25)[编辑][删除]电路原理图见图12所示。

该充电器为半桥式充电器.主要性能指标为：输入电压：170-260V；输出电压：44 V(可调)；最大充电电流：1.8A；浮充充电电流：200～100mA。

1)电路原理本充电器电路主要由市电整流滤波、自激加他激半桥转换、PWM控制、电压控制、电流控制、输出整流滤波六部分组成。

整流滤波市电220V/50Hz经二极管D1～D4桥式整流、电容C5～C7滤波，得到310V左右的直流电压，作为开关变换器的电源。

自激加他激半桥输出电路主要由Q1、Q2、B2、B3等元件组成。

自激启动该电路的特点是自激启动，控制电路所需辅助电源由其本身提供，无需另设。

自激振荡是利用磁心饱和特性产生的，具体过程为：接通电源，C5、C6上的150V电压经R5、R7、R9、R10给开关管Q1、Q2提供基极偏压。

设Q1由TR5偏压而微导通，则推动变压器B2的②-④绕组感应出极性是②脚正、④脚负的电压，于是①-②绕组感应出①脚正、②脚负电压加到Q1的发射极，加速Q1的导通。

这是一个十分强烈的正反馈过程，Q1迅速饱和导通。

与此同时，③-⑤绕组感应出③脚正、⑤脚负的电压，使Q2截止。

Q1饱和导通后，150电压给B3①-②主绕组充电储能，线圈中的电流和由它产生的磁感应强度随时间线性增加。

但当磁感应强度增大到饱和点Bm时，电感量迅速减小，Q1的集电极电流急剧增加，增加的速率远大于其基极电流的增加，Vce升高，于是Q1退出饱和进入放大区，推动变压器B2的②-④、①-②、③-⑤绕组感应电压将反向。

这又是一个强烈的正反馈过程，结果是Q1截止、Q2饱和导通。

此后，这种过程重复进行而形成振荡。

工作原理如下：他激振荡：自激振荡过程中，B3的次级输出电压经D9、D10全波整流、C19滤波，建立起PWM控制电路芯片TL494所需的工作电源。

TL494开始工作，由Q3、Q4输出相位差为180°的PWM脉冲，经B2⑥-⑦、⑦-⑧绕组感应至①-②或③-⑤绕组。

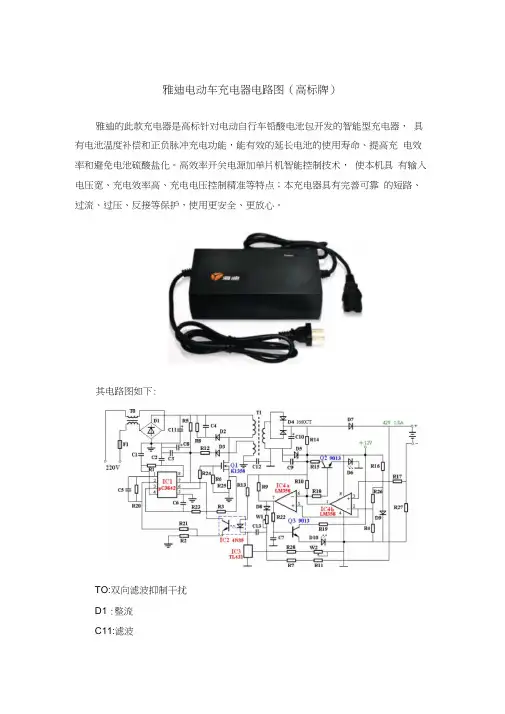

雅迪电动车充电器电路图（高标牌）雅迪的此款充电器是高标针对电动自行车铅酸电池包开发的智能型充电器，具有电池温度补偿和正负脉冲充电功能，能有效的延长电池的使用寿命、提高充电效率和避免电池硫酸盐化。

高效率开关电源加单片机智能控制技术，使本机具有输入电压宽、充电效率高、充电电压控制精准等特点；本充电器具有完善可靠的短路、过流、过压、反接等保护，使用更安全、更放心。

其电路图如下:TO:双向滤波抑制干扰D1 :整流C11:滤波IC1:卩C3842脉宽调制集成电路。

其5脚为电源负极；7脚为电源正极；6脚为脉冲输出直接驱动场效应管Q1（K1358）; 3脚为最大电流限制，调整R25（2.5欧姆）的阻值可以调整充电器的最大电流；2脚为电压反馈，可以调节充电器的输出电压；4脚外接振荡电阻R1，和振荡电容C1T1为高频脉冲变压器，其作用有三个：第一是把高压脉冲降压为低压脉冲；第二是起到隔离高压的作用，以防触电；第三是为卩C3842提供工作电源D4:高频整流管（16A60V）C10低压滤波电容D5: 12V稳压二极管IC3: （TL431）为精密基准电压源，配合IC2光电耦合器4N35）起到自动调节充电器电压的作用。

调整w2（微调电阻）可以细调充电器的电压。

D6:充电指示灯D10 :电池浮充（充满）指示灯R27:电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200- 300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3,达到IC1的第7脚。

强迫IC1启动。

IC1的6脚输出方波脉冲，Q1 工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3、R12给IC1提供可靠电源。

T1输出线圈的电压经D4、C10整流滤波得到稳定的电压。

此电压一路经D7 （D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14D5、C9,为LM358（双运算放大器，4脚为电源地，8脚为电源正）及其外围电路提供12V工作电源。

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。

常见电动车充电器的三种电路图第一种：下图1为充电器的电路原理图，主要由整流滤波、高压开关、电压变换、恒流、恒压及充电控制等几部分组成。

其基本原理是充电器将输入的220V市电电压经整流滤波后转变为直流300V左右的电压，通过开关管的接通和关断，使300V直流电压变成受控制的交流电压，交流电压通过开关变压器耦合后在其二次侧产生低压交流电，低压交流电再通过二极管整流后输出直流充电电压。

图1开关管受电源厚模块的控制，4N35光耦合器将二次电压波动信号反馈给电源厚模块，从而达到稳定输出电压的目的。

使用开关电源作为充电器的好处是能有效的根据负载的大小控制输出，保护负载并节约能源。

第二种：以3842驱动场效应管的单管开关电源，配合358双运放来实现三阶段充电方式。

其电原理图和元件参数见图2。

图2工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个；第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电；第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管，U3(431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

常用电动车充电器根据电路结构可大致分为两种。

第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。

U1 为TL3842脉宽调制集成电路。

其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。

2脚为电压反馈，可以调节充电器的输出电压。

4脚外接振荡电阻R1,和振荡电容C1。

T1为高频脉冲变压器，其作用有三个。

第一是把高压脉冲将压为低压脉冲。

第二是起到隔离高压的作用，以防触电。

第三是为uc3842提供工作电源。

D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。

调整w2(微调电阻)可以细调充电器的电压。

D10是电源指示灯。

D6为充电指示灯。

R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。

通电开始时，C11上有300v左右电压。

此电压一路经T1加载到Q1。

第二路经R5,C8,C3, 达到U1的第7脚。

强迫U1启动。

U1的6脚输出方波脉冲，Q1工作，电流经R25到地。

同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。

T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。

此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。

第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。

D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
