常用电动车充电器根据电路结构可大致分为两种。
第一种是以UC3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

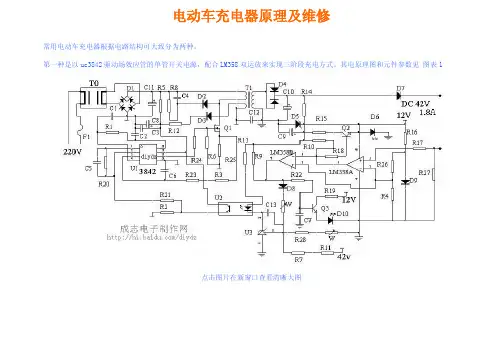

其电原理图和元件参数见图表1)
220v交流电经TO双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1（K1358）3脚为最大电流限制，调整
R25（2.5欧姆）的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为UC3842提供工作电源。
D4为高频整流管（16A60V ）C10为低压滤波电容，D5 为12V稳压二极管，U3（TL431）为精密基准电压源，配合U2（光耦
合器4N35）起到自动调节充电器电压的作用。
调整w2（微调电阻）可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27 是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200 —300 mA ）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3,达到U1的第7脚。
强迫U1启动。
U1 的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7 （D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9,为LM358（双运算放大器，1脚为电源地，8脚为电源正）及其外围电路提供12V工
作电源。
D9为LM358提供基准电压，经
R26,R4分压达到LM358的第二脚和第5脚。
正常充电时，R27上端有0.15 —0.18V左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。
此电压一路经R18,强迫Q2导通，D6 （红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10（绿灯）熄灭，充电器进入恒流充电阶段。
当电池电压上升到44.2V 左右时，充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。
当充电电流减小到200mA —300mA时，R27上端的电压下降，LM358的3脚电压低于2脚, 1脚输出低电压，Q2关断，D6熄灭。
同时7脚输出高电压，此电压一路使Q3导通，D10点亮。
另一路经D8 , W1到达反馈电路，使电压降低。
充电器进入
图表2
涓流充电阶段。
1 —2小时后充电结束。
充电器常见的故障有三大类。
1：高压故障2;低压故障3：高压，低压均有故障。
高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压。
更换以上元件即可修复。
若U1的7脚有11V以上电压，8 脚有5V电压，说明U1基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊，或者D3,R12开路,TL3842及其外围电路无工作电源。
另有一种罕见的高压故障是输出电压偏高到120V以上，一般是U2失效，R13开路所致或U3击穿使U1的2脚电压拉低，6脚送出超宽脉冲。
此时不能长
时间通电，否则将严重烧毁低压电路。
低压故障大部分是充电器与电池正负极接反，导致R27烧断, LM358击穿。
其现象是红灯一直亮，绿灯不亮，输出电压低，或者输出
电压接近0V，更换以上元件即可修复。
另外W2因抖动，输出电压漂移，若输出电压偏高，电池会过充，严重失水，发烫，最终导致热失控，充爆电池。
若输出电压偏低，会导致电池欠充。
高低压电路均有故障时，通电前应首先全面检测所有的二极管，三极管，光耦合器4N35，场效应管，电解电容，集成电路，
R25,R5,R12,R27，尤其是D4 （16A60V,快恢复二极管），C10
（63V,470UF）。
避免盲目通电使故障范围进一步扩大。
有一部分充
电器输出端具有防反接，防短路等特殊功能。
其实就是输出端多加一个继电器，在反接，短路的情况下继电器不工作，充电器无电压输出。
还有一部分充电器也具有防反接，防短路的功能，其原理与前面介绍的不同，其低压电路的启动电压由被充电池提供，且接有一个二极管（防反接）。
待电源正常启动后，就由充电器提供低压工作电源。
这种充电器的控制芯片一般是以TL494为核心，推动2只13007高压三极管。
配合LM324（4运算放大器），实现三阶段充电。
此充电器是以TL494为核心，推动2只13007咼压三极管，配合
LM324
（ 4运算放大器），实现三阶段充电。
220V 交流电经D1-D4整流，C5滤波得到300V 左右直流电。
此
电压给C4充电，经TF1高压绕组，TF2主绕组,V2等形成启动电 流。
TF2反馈绕组产生感应电压，使 V1，V2轮流导通。
因此在TF1
低压供
Cl 2
Che ・E H
LM324 10UT[ I 1
丿 14 ]40UT 1IN-[ 2
13 ]4IN- 1IN+[ 3
12 ]4IN+ v ccf 4
11 ]GND 2IN+[ 5
10 ]3IN+ 2IN-[ 6
9 ]3IN- 20UT[ 7
8 ]30UT rci TLW
7亦尿
:4
r
;
h»=
TL 4S4
InptilA Cqopen/PWN nr CWlrwl L£ Deadtmw Control 1— C T |< *叵 Grout! |T Cl 叵 rrpo vwt
电绕组产生电压，经D9Q10整流，C8滤波，给TL494,LM324,V3,V4等供电。
此时输出电压较低。
TL494启动后其8脚，11脚轮流输出脉冲，推动V3,V4，经TF2反馈绕组激励V1,V2。
使V1,V2，由自激状态转入受控状态。
TF2输出绕组电压上升，此电压经R29,R26,R27分压后反馈给TL494的1脚（电压反馈）使输出电压稳定在41.2V上。
R30是电流取样电阻，充电时R30产生压降。
此电压经R11,R12反馈给TL494的15脚（电流反馈）使充电电流恒定在1.8A左右。
另外充电电流在D20上产生压降，经R42到达LM324 的3脚。
使2脚输出高电压点亮充电灯，同时7脚输出低电压，浮充灯熄灭。
充电器进入恒流充电阶段。
而且7脚低电压拉低D19阳极
的电压。
使TL494的1脚电压降低，这将导致充电器最高输出电压达到44.8V。
当电池电压上升至44.8V时，进入恒压阶段。
当充电电流降低到0.3A —0.4A时LM324的3脚电压降低，1 脚输出低电压，充电灯熄灭。
同时7脚输出高电压，浮充灯点亮。
而且7脚高电压抬高D19阳极的电压。
使TL494的1脚电压上升，这将导致充电器输出电压降低到41.2V上。
充电器进入浮充。
