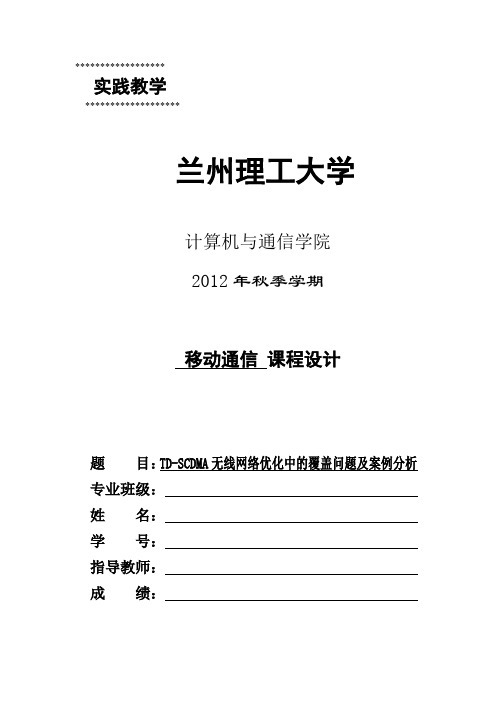

******************实践教学*******************兰州理工大学计算机与通信学院2012年秋季学期移动通信课程设计题目：TD-SCDMA无线网络优化中的覆盖问题及案例分析专业班级：姓名：学号：指导教师：成绩：移动通信网是一个不断变化的网络，网络结构、无线环境、用户分布和使用行为都在不断地变化，需要持续不断地对网络进行优化调整以适应各种变化。
整个网络优化的重心是无线网络优化，优化工作主要集中在无线侧进行。
所谓无线网络优化，就是根据系统的实际表现和实际性能，对系统进行分析，在分析的基础上，通过对网络资源和系统参数的调整，使系统性能逐步得到改善，达到系统现有配置条件下的最优服务质量。
关键词：TD-SCDMA ;无线网络优化 ; 覆盖前言 0第1章 TD-SCDMA简介 (1)1.1 TD-SCDMA的特点 (1)1.2 TD-SCDMA 系统中的关键技术 (2)第2章 TD-SCDMA无线网络优化 (4)2.1 TD-SCDMA无线网络优化概论 (4)2.2 TD-SCDMA无线网络优化的意义 (4)2.3 无线网络优化的基本原则 (5)2.4 无线网络优化流程 (5)第3章 TD-SCDMA覆盖优化 (8)3.1 覆盖问题描述 (8)3.1.1 覆盖的定义 (8)3.1.2 覆盖问题解决的重要性 (8)3.1.3 覆盖问题解决的目标 (8)3.2 覆盖问题分类及分析优化 (9)3.2.1 覆盖问题的分类 (9)3.2.2 覆盖问题分析及优化方法 (12)第4章 TD-SCDMA网络优化覆盖问题的案例分析 (16)心得体会 (19)参考文献 (19)致谢 (20)移动通信网络的运营效率和运营收益最终归结于网络质量与网络容量问题，这些问题直接体现在用户与运营商之间的接口上，这正是网络规划和优化所关注的领域。
由于无线传播环境的复杂和多变以及3G网络本身的特性，TD-SCDMA 网络优化工作将成为网络运营所极为关注的日常核心工作之一。

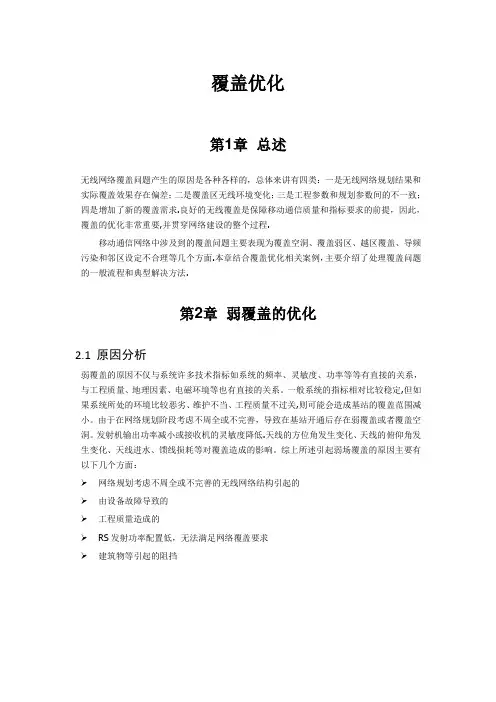

覆盖优化第1章总述无线网络覆盖问题产生的原因是各种各样的，总体来讲有四类：一是无线网络规划结果和实际覆盖效果存在偏差；二是覆盖区无线环境变化；三是工程参数和规划参数间的不一致；四是增加了新的覆盖需求.良好的无线覆盖是保障移动通信质量和指标要求的前提，因此，覆盖的优化非常重要,并贯穿网络建设的整个过程.移动通信网络中涉及到的覆盖问题主要表现为覆盖空洞、覆盖弱区、越区覆盖、导频污染和邻区设定不合理等几个方面.本章结合覆盖优化相关案例，主要介绍了处理覆盖问题的一般流程和典型解决方法.第2章弱覆盖的优化2.1 原因分析弱覆盖的原因不仅与系统许多技术指标如系统的频率、灵敏度、功率等等有直接的关系，与工程质量、地理因素、电磁环境等也有直接的关系。
一般系统的指标相对比较稳定,但如果系统所处的环境比较恶劣、维护不当、工程质量不过关,则可能会造成基站的覆盖范围减小。
由于在网络规划阶段考虑不周全或不完善，导致在基站开通后存在弱覆盖或者覆盖空洞。
发射机输出功率减小或接收机的灵敏度降低.天线的方位角发生变化、天线的俯仰角发生变化、天线进水、馈线损耗等对覆盖造成的影响。
综上所述引起弱场覆盖的原因主要有以下几个方面：➢网络规划考虑不周全或不完善的无线网络结构引起的➢由设备故障导致的➢工程质量造成的➢RS发射功率配置低，无法满足网络覆盖要求➢建筑物等引起的阻挡2.2 解决措施改变弱覆盖主要通过调整天线方位角、下倾角等工程参数以及修改功率参数，另外可以通过在弱场引入RRU拉远可从根本上解决问题。
总之，目的是在弱场覆盖地区找到一个合适的信号，并使之加强，从而使弱场覆盖有所改善.主要的解决方法有以下几个方面:➢调整工程参数➢调整RS的发射功率➢改变波瓣赋形宽度➢使用RRU拉远2.3 弱覆盖的优化案例长江小区路段信号差，下载速率低,存在掉线风险。
问题描述:江三村_2小区覆盖的长江小区路段的RSRP(部分路段低于-100dBm）和SINR（部分路段低于0dB）都较差，存在切换失败及掉线风险，严重影响业务的正常进行。

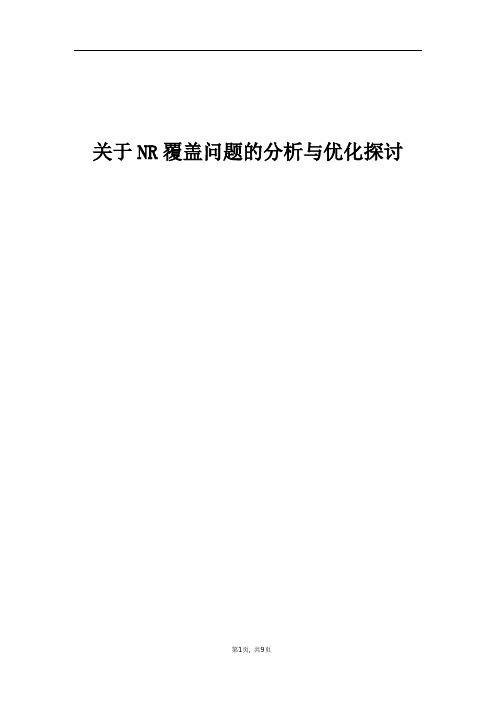

关于NR覆盖问题的分析与优化探讨目录目录 (2)一、问题描述 (3)二、分析过程 (3)2.1、NR覆盖与LTE的差异 (3)2.2、NR覆盖优化的原则和目标 (4)2.3、NR广播波束倾角、方位角 (5)2.4、NR功率分配原理 (5)2.5、NR覆盖优化的前期数据采集： (6)2.6、NR中常见的覆盖问题分析及优化手段 (6)三、解决措施 (8)3.1、弱覆盖优化案例： (8)3.2、越区覆盖优化案例： (8)3.3、重叠覆盖优化案例： (8)四、经验总结 (9)关于NR覆盖问题的分析与优化探讨【摘要】与LTE相比，5G的工作频段更高，如3.4 GHz~3.6 GHz、4.7 GHz~4.9 GHz等，频段的传播损耗和室内综合穿透损耗更高，覆盖面临挑战。
为了弥补频段带来的覆盖劣势，5G NR 系统新增了控制信道波束赋型，并在大规模天线阵列阵子数、终端侧收发天线数量、终端最大发射功率等方面进行了增强。
然而在目前的形势下，5G规划建设的过程中，首要的问题还是如何增强5G覆盖，提高用户上网感知才是网络建设的最终目的。
【关键字】5G、覆盖【业务类别】RF优化一、问题描述针对5G簇优化过程中发现的一些常见的覆盖问题，如弱覆盖、重叠覆盖、越区覆盖等问题，该如何去分析以及优化。
二、分析过程2.1、NR覆盖与LTE的差异和LTE一样，5G中覆盖类的关键指标主要还是RSRP和SINR，但是LTE中的CRS功能在NR中被剥离为两种测量量：SSB和CSI-RS，所以NR的覆盖评估需要分别考虑SS RSRP和CSI RSRP。
其中SS RSRP体现广播信道的覆盖与可接入能力，CSI RSRP体现业务信道的能力。
5G中定义的覆盖相关测量总结如下表：SS-RSRP和CSI-RSRP覆盖率低优化流程：2.2、NR覆盖优化的原则和目标1）优化原则原则1：先优化SS RSRP/CSI RSRP，后优化SS SINR/CSI SINR；原则2：先优化越区覆盖，再优化重叠覆盖；原则3：优化切换带、控制重叠覆盖，保障SS RSRP/CSI RSRP的同时优化乒乓切换；原则4：优先调整软参数，其次才是硬调或站点拓扑调整；2）优化目标：a、优化信号覆盖，保证目标区域的RSRP/SINR满足建网的覆盖标准；b、解决路测过程中发现的RF问题：如弱覆盖、越区覆盖、乒乓切换、切换带不合理等针对不同的目标场景，覆盖优化的建议标准有所不同，如下表：2.3、NR广播波束倾角、方位角与LTE不同，NR支持远程调整方位角的功能，从而降低选站规划和站点优化难度和成本：➢调整以1°为粒度，整体调整广播信道窄波束的倾角和方位角；➢针对邻区干扰比较严重的场景，可以调整倾角和方位角，让波束指向本小区用户，减少对邻区的过覆盖；➢通过倾角和方位角调整可以实现更多的波束指向，满足不同覆盖要求，实现灵活的组网；2.4、NR功率分配原理➢5G RAN2.1支持对SSB、Common PDCCH（RMIS DCI、Paging DCI、OSI DCI）、User PDCCH、PDSCH Msg2、CSI-RS进行静态功率调整，即：相对于“基准功率”，设置偏置➢小区基准功率ReferencePwr=MaxTansmitPower-10*lg（RBcell*12）其中：MaxTansmitPower表示每个通道的最大发送功率，单位为dbm，可通过参数NRDUCellTrp.MaxTransmitPower配置RBcell表示小区总宽带对应的RB个数，每个RB包含12个RE；➢计算其他信道或信号每RE上功率（dBm）=ReferencePwr+偏置+10*lg（RFChannelNum）偏置指的是各物理信号或信号相对于“基准功率”的偏置值。
XX电信5G网络覆盖优化经验总结XXXX 年XX 月目录一、5G 网络覆盖优化概述 (3)1.15G 覆盖优化内容 (3)1.25G 覆盖优化流程 (3)二、5G N SA 覆盖问题优化原则 (5)2.1覆盖问题优化整体原则 (5)2.2NR 继承 LTE 现有优化成果 (5)2.34/5G 协同优化 (6)三、5G 覆盖问题优化方法 (6)四、5G 覆盖优化案例总结 (7)4.1工程类 (7)4.2参数类 (14)五、5G 覆盖优化经验总结 (24)XX电信 5G 网络覆盖优化经验总结XX【摘要】XX新区为全国首批建设 5G 网络的城市，从 2018 年开始陆续在XX新区重点区域建设5G 网络，截止目前XX新区三县城、白洋淀景区、XX市民服务中心等重点场所和区域均已经实现5G NR 网络覆盖。
目前XX电信 5G 采用的是 NSA 组网方案，NSA 组网优化涉及 4/5G 网络，优化难度较大，也是建网初期优化工作的重点。
本文就XX电信 5G NSA 覆盖优化相关经验进行总结，旨在指导外场快速高效的完成 NSA 组网覆盖优化。
【关键字】5G NSA【业务类别】优化经验、流程类、参数优化一、 5G 网络覆盖优化概述无线网络覆盖是网络业务和性能的基石，通过开展无线网络覆盖优化工作，可以使网络覆盖范围更合理、覆盖水平更高、干扰水平更低，为业务应用和性能提升提供重要保障。
1.15G 覆盖优化内容5G NR 覆盖优化主要消除网络中存在的四种问题：覆盖空洞、弱覆盖、越区覆盖和导频污染。
覆盖空洞可以归入到弱覆盖中，越区覆盖和导频污染都可以归为交叉覆盖，所以，从这个角度和现场可实施角度来讲，优化主要有两个内容：消除弱覆盖和交叉覆盖。
1.25G 覆盖优化流程为保障网络覆盖优化工作高质量高效开展，同时尽可能降低对现网影响，优化工作需要严格遵循一定的工作流程。
1.整体覆盖优化工作流程5G 覆盖优化同 LTE 一样，整体遵循如下工作流程，严格控制优化流程和质量，确保各项工作顺利开展。

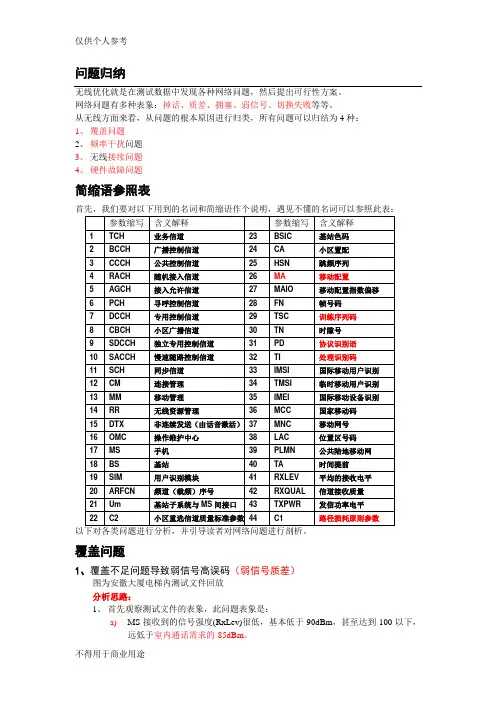

问题归纳无线优化就是在测试数据中发现各种网络问题，然后提出可行性方案。
网络问题有多种表象：掉话、质差、拥塞、弱信号、切换失败等等。
从无线方面来看，从问题的根本原因进行归类，所有问题可以归结为4种：1、覆盖问题2、频率干扰问题3、无线接续问题4、硬件故障问题简缩语参照表以下对各类问题进行分析，并引导读者对网络问题进行剖析。
覆盖问题1、覆盖不足问题导致弱信号高误码（弱信号质差）图为安徽大厦电梯内测试文件回放分析思路：1、首先观察测试文件的表象，此问题表象是：a)MS接收到的信号强度(RxLev)很低，基本低于-90dBm，甚至达到-100以下，远低于室内通话需求的-85dBm。
b)通话质量很差，RxQual基本大于5。
c)MS接收不到更强的邻区信号。
d)当前小区TA=1。
2、我们首先想到是因为覆盖不好，所以才有弱信号的发生。
这种想法没错，但需要1个方面的论据支持：当前小区必须是最佳小区。
因为不合理的小区切换或者小区重选也会导致弱信号的发生，而不合理的切换和重选同时会出现一个表象：另有其他小区信号比当前小区信号强，当前小区非最佳小区。
而且从表象来看，几个方面的指标对我们进行判断非常有帮助，有利于我们证明当前小区是最佳小区：a)主邻小区列表（可以看到没有更强的邻小区）；b)当前小区的TA值（证明当前小区距离我们的测试点并不远—500米内）；另外，我们还有一个方法可以证明当前小区是否最强，那就是扫频。
扫频可以对MS在测试点所能接收到的所有频点进行扫描，记录扫到的频点的信号强度。
这样我们就可以观察当前小区BCCH=62是否最强了。
3、综合上面的分析，我们可以得到结论：安徽大厦电梯因为覆盖不足引起弱信号，高误码。
解决方案：1、一般来说，解决覆盖不足有以下几种方法：a)增加基站或者直放站。
这个措施要考虑成本，问题点的人流量和重要性。
b)加大测试点最佳覆盖小区的BSPWRB(BCCH载频发射功率)\BSPWRT(TCH载频发射功率)。
