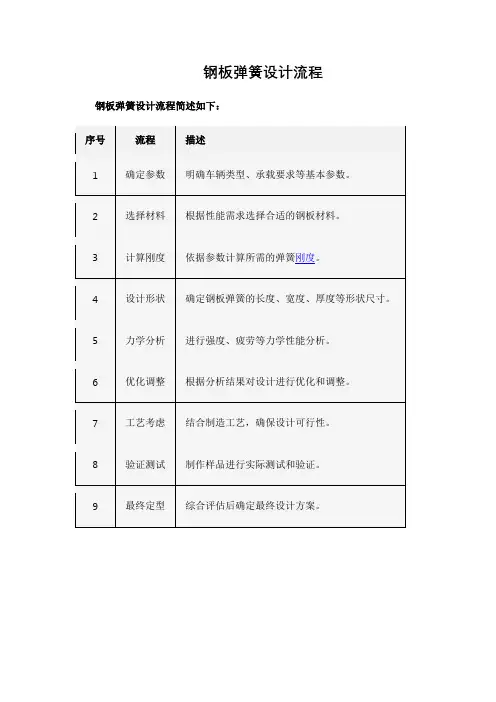

汽车设计课程设计 钢板弹簧设计

后悬架钢板弹簧课程设计一、课程目标知识目标：1. 学生能理解后悬架钢板弹簧的基本概念、结构与功能。

2. 学生能掌握后悬架钢板弹簧的力学原理及其在汽车行驶中的作用。

3. 学生能了解后悬架钢板弹簧的材料、加工工艺及维护保养知识。

技能目标：1. 学生能运用所学知识，分析后悬架钢板弹簧的力学性能，并进行简单的计算。

2. 学生能通过实际操作，掌握后悬架钢板弹簧的拆装、检查与调整方法。

3. 学生能运用创新思维，设计简单的后悬架钢板弹簧改进方案。

情感态度价值观目标：1. 学生通过学习后悬架钢板弹簧，培养对汽车工程技术的兴趣和热爱，增强职业责任感。

2. 学生在学习过程中，养成团队合作、积极探索、勇于创新的精神。

3. 学生能认识到后悬架钢板弹簧在汽车安全和舒适性方面的重要性，提高安全意识。

课程性质：本课程为汽车维修与检测专业课程，侧重于理论与实践相结合，强调实际操作能力的培养。

学生特点：学生为中职二年级学生，具有一定的汽车基础知识，动手能力较强，对汽车维修感兴趣。

教学要求：结合学生特点和课程性质，采用任务驱动、案例教学等方法，注重培养学生的实践能力和创新精神。

将课程目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 后悬架钢板弹簧的基本概念与结构- 悬架系统的作用与分类- 钢板弹簧的结构与特点- 钢板弹簧的材料与加工工艺2. 后悬架钢板弹簧的力学原理- 弹簧刚度、挠度与预载荷- 钢板弹簧的力学性能分析- 钢板弹簧在汽车行驶中的作用3. 后悬架钢板弹簧的拆装、检查与调整- 拆装工具与操作方法- 钢板弹簧的检查与判断- 钢板弹簧的调整与维护4. 后悬架钢板弹簧的改进与创新- 钢板弹簧设计参数的优化- 新材料、新工艺的应用- 钢板弹簧改进方案的设计与实施教学内容安排与进度：第一周：后悬架钢板弹簧的基本概念与结构第二周：后悬架钢板弹簧的力学原理第三周：后悬架钢板弹簧的拆装、检查与调整第四周：后悬架钢板弹簧的改进与创新本教学内容根据课程目标，结合教材章节进行组织，保证科学性和系统性。

专业课程设计说明书题目：商用汽车后悬架设计学院机械与汽车学院专业班级 10车辆工程一班学生姓名学生学号 201030081360指导教师提交日期 2013 年 7 月 12 日一．设计任务：商用汽车后悬架设计二．基本参数：协助同组总体设计同学完成车辆性能计算后确定额定装载质量5000KG 最大总质量 8700KG轴荷分配空载前：后 52:48满载前：后 32:68满载校核后前：后 33：:67质心位置：高度：空载 793mm满载 1070mm至前轴距离：空载 2040mm满载 2890mm三．设计内容主要进行悬架设计，设计的内容包括：1．查阅资料、调查研究、制定设计原则2．根据给定的设计参数(发动机最大力矩，驱动轮类型与规格，汽车总质量和使用工况，前后轴荷，前后簧上质量，轴距，制动时前轴轴荷转移系数，驱动时后轴轴荷转移系数)，选择悬架的布置方案及零部件方案，设计出一套完整的后悬架，设计过程中要进行必要的计算。

3．悬架结构设计和主要技术参数的确定（1）后悬架主要性能参数的确定（2）钢板弹簧主要参数的确定（3）钢板弹簧刚度与强度验算（4）减振器主要参数的确定4．绘制钢板弹簧总成装配图及主要零部件的零件图5．负责整车质心高度和轴荷的计算和校核。

*6．计算20m/s车速下，B级路面下整车平顺性(参见<汽车理论>P278 题6.5之第1问)。

四．设计要求1．钢板弹簧总成的装配图，1号图纸一张。

装配图要求表达清楚各部件之间的装配关系，标注出总体尺寸，配合关系及其它需要标注的尺寸，在技术要求部分应写出总成的调整方法和装配要求。

2．主要零部件的零件图，3号图纸4张。

要求零件形状表达清楚、尺寸标注完整，有必要的尺寸公差和形位公差。

在技术要求应标明对零件毛胚的要求，材料的热处理方法、标明处理方法及其它特殊要求。

3．编写设计说明书。

五．设计进度与时间安排本课程设计为2周１．明确任务，分析有关原始资料，复习有关讲课内容及熟悉参考资料0.5周。

1.1单个钢板弹簧的载荷已知汽车满载静止时汽车前轴荷G1=3000kg，非簧载质量Gu1=285kg，则据此可计算出单个钢板弹簧的载荷:Fw1=（G1－Gu1）／２＝1357.5 kg （１）进而得到：Pw1=Fw1×9.8=13303.5 N （２）1.2钢板弹簧的静挠度钢板弹簧的静挠度即静载荷下钢板弹簧的变形。

前后弹簧的静挠度都直接影响到汽车的行驶性能[1]。

为了防止汽车在行驶过程中产生剧烈的颠簸（纵向角振动），应力求使前后弹簧的静挠度比值接近于1。

此外，适当地增大静挠度也可减低汽车的振动频率，以提高汽车的舒适性。

但静挠度不能无限地增加（一般不超过240 ｍｍ），因为挠度过大，即频率过低，也同样会使人感到不舒适，产生晕车的感觉。

此外，在前轮为非独立悬挂的情况下，挠度过大还会使汽车的操纵性变坏。

一般汽车弹簧的静挠度值通常如表1[2]所列范围内。

本方案中选取fc1=80 ｍｍ。

1.3钢板弹簧的满载弧高满载弧高指钢板弹簧装到车轴上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差[3]。

当H0=0时，钢板弹簧在对称位置上工作。

考虑到使用期间钢板弹簧塑性变形的影响和为了在车架高度已限定时能得到足够的动挠度值，常取H0∈10－20ｍｍ。

本方案中H01初步定为１8ｍｍ。

1.4钢板弹簧的断面形状板弹簧断面通常采用矩形断面，宜于加工，成本低。

但矩形断面也存在一些不足。

矩形断面钢板弹簧的中性轴，在钢板断面的对称位置上。

工作时，一面受拉应力，一面受压应力作用，而且上、下表面的名义拉应力和压应力的绝对值相等。

因材料的抗拉性能低于抗压性能，所以在受拉应力作用的一面首先产生疲劳断裂。

除矩形断面以外的其它断面形状的叶片，其中性轴均上移，使受拉应力的一面的拉应力绝对值减小，而受压应力作用的一面的压应力绝对值增大，从而改善了应力在断面上的分布情况，提高了钢板弹簧的疲劳强度并节约了近10%的材料。

汽车设计课程设计————钢板弹簧的设计课程设计任务书一、课程设计的性质、目的、题目和任务本课程设计是学生在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养学生应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。

1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养学生理论联系实际的能力；（3）训练学生综合运用知识的能力以及分析问题、解决问题的能力。

2、设计题目 :设计载货汽车的纵置钢板弹簧(1)纵置钢板弹簧的已知参数序号弹簧满载载荷静挠度伸直长度U 型螺栓中心距有效长度119800N9.4cm118cm6cm112cm 材料选用60Si2MnA , 弹性模量取E=2.1× 105MPa3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。

二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容：1．学习汽车悬架设计的基本内容2．选择、确定汽车悬架的主要参数3．确定汽车悬架的结构4．计算悬架总成中主要零件的参数5．撰写设计说明书6．绘制悬架总成装配图、零部件图共计 1 张 A0。

设计要求：1.设计说明书设计说明书是存档文件，是设计的理论计算依据。

说明书的格式如下：（1）统一稿纸，正规书写；（2) 竖订横写，每页右侧画一竖线，留出 25mm空白，在此空白内标出该页中所计算的主要数据；（3)附图要清晰注上必要的符号和文字说明，不得潦草；2.说明书的内容及计算说明项目(1)封面；（2）目录；（ 3）原始数据及资料；（ 4）对设计课题的分析；（ 5）汽车纵置钢板弹簧简图；（ 6）设计计算；（ 7）设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8）参考文献。

3.设计图纸1）装配总图、零件图一张（0＃）；要求如下：a.图面清晰，比例正确；b.尺寸及其标注方法正确；c.视图、剖视图完整正确；d.注出必要的技术条件。

解放牌汽车后钢板弹簧吊耳工艺设计解放牌汽车后钢板弹簧吊耳工艺设计东华理工大学长江学院课程设计报告课程设计题目：设计“厚钢板弹簧吊耳”零件的机械加工工艺规程（年产4000件）学生姓名：专业：班级：学号：指导教师：2011年月日东华理工大学机械制造工艺学课程设计任务书题目：设计“厚钢板弹簧吊耳”零件的机械加工工艺规程(年产4000件）内容：1.零件图一张2.毛坯图一张3.机械加工工艺过程综合卡片一张4.课程设计说明书一份序言机械制造工艺学课程设计是我们学完了大学的全部基础课、技术基础课以及部分专业课之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的总复习，也是一次理论联系实际的训练，因此，在我们四年大学生活中占有重要的地位。

机械制造工艺学课程设计是一门实践性的技术基础课，是工科学生学习机制造的基本工艺方法和技术，完成工程基本训练的重要必修课。

机械制造工艺学课程设计不仅可以让我们获得机械制造的基础知识，了解机械制造的一般操作，而且还可以提高自己操作技能和动手能力，而且加强了理论联系实践的锻炼，高了我们的工程实践能力，培养了我们的工程素质。

一、零件的分析（一）零件的作用题目所给的零件是CA10B解放牌汽车后钢板弹簧吊耳（见下图），后钢板弹簧吊耳主要作用是使钢板在载重时，能够得到延伸、伸展起缓冲作用，以及有减震功能，阻尼缓冲功能，导向功能。

（二）零件的工艺分析由后钢板弹簧吊耳零件的零件图可知，后钢板弹簧吊耳共有两组加工表面，他们之间有一定的位置要求。

现分述如下：1.以mm两圆端面为主要加工表面的加工这一组加工表面包括：尺寸为的与mm两外圆的端面，的孔及其的倒角。

2.以的孔为中心的加工表面这一组加工表面包括：两个的孔,及其的倒角，两个的孔的内外端面，两个的孔，宽度为的开口槽。

两个孔同轴度公差为。

图1.1零件图二、工艺规程设计（一）确定毛坯的制造形式零件材料为35钢。

考虑到汽车在运行过程中会有震动，载重等因素，零件会受到交变载荷以及冲击载荷，零件是大量生产（年产4000件），小型零件，由机械制造工艺设计简明手册第8第9页知：选择锻造成型。

1.1单个钢板弹簧的载荷已知汽车满载静止时汽车前轴荷G1=3000kg，非簧载质量Gu1=285kg，则据此可计算出单个钢板弹簧的载荷:Fw1=（G1－Gu1）／２＝1357.5 kg （１）进而得到：Pw1=Fw1×9.8=13303.5 N （２）1.2钢板弹簧的静挠度钢板弹簧的静挠度即静载荷下钢板弹簧的变形。

前后弹簧的静挠度都直接影响到汽车的行驶性能[1]。

为了防止汽车在行驶过程中产生剧烈的颠簸（纵向角振动），应力求使前后弹簧的静挠度比值接近于1。

此外，适当地增大静挠度也可减低汽车的振动频率，以提高汽车的舒适性。

但静挠度不能无限地增加（一般不超过240 ｍｍ），因为挠度过大，即频率过低，也同样会使人感到不舒适，产生晕车的感觉。

此外，在前轮为非独立悬挂的情况下，挠度过大还会使汽车的操纵性变坏。

一般汽车弹簧的静挠度值通常如表1[2]所列范围内。

本方案中选取fc1=80 ｍｍ。

1.3钢板弹簧的满载弧高满载弧高指钢板弹簧装到车轴上，汽车满载时钢板弹簧主片上表面与两端（不包括卷耳孔半径）连线间的最大高度差[3]。

当H0=0时，钢板弹簧在对称位置上工作。

考虑到使用期间钢板弹簧塑性变形的影响和为了在车架高度已限定时能得到足够的动挠度值，常取H0∈10－20ｍｍ。

本方案中H01初步定为１8ｍｍ。

1.4钢板弹簧的断面形状板弹簧断面通常采用矩形断面，宜于加工，成本低。

但矩形断面也存在一些不足。

矩形断面钢板弹簧的中性轴，在钢板断面的对称位置上。

工作时，一面受拉应力，一面受压应力作用，而且上、下表面的名义拉应力和压应力的绝对值相等。

因材料的抗拉性能低于抗压性能，所以在受拉应力作用的一面首先产生疲劳断裂。

除矩形断面以外的其它断面形状的叶片，其中性轴均上移，使受拉应力的一面的拉应力绝对值减小，而受压应力作用的一面的压应力绝对值增大，从而改善了应力在断面上的分布情况，提高了钢板弹簧的疲劳强度并节约了近10%的材料。

钢板弹簧 课程设计一、课程目标知识目标：1. 学生能够理解钢板弹簧的定义、构造及其在汽车工程中的作用；2. 学生能够掌握钢板弹簧的弹性特性、力学原理以及影响其性能的因素；3. 学生能够了解钢板弹簧在汽车悬挂系统中的配置方式及其对汽车行驶性能的影响。

技能目标：1. 学生能够运用所学知识分析钢板弹簧的弹性变形和应力分布情况；2. 学生能够设计简单的钢板弹簧悬挂系统，并进行性能评估；3. 学生能够运用相关工具和设备进行钢板弹簧的检测和维护。

情感态度价值观目标：1. 学生能够培养对汽车工程技术的兴趣，提高对机械制造和创新的热情；2. 学生能够认识到钢板弹簧在汽车安全和舒适性能方面的重要性，增强安全意识；3. 学生能够通过团队合作，培养沟通协调能力和解决问题的能力。

课程性质：本课程为汽车工程学科基础知识课程，结合实际应用，注重理论联系实际。

学生特点：学生为高中二年级学生，具备一定的物理和数学基础，对汽车工程有一定了解，但专业知识有限。

教学要求：教师应采用直观、生动的教学方法，引导学生主动参与，注重培养学生的动手能力和实践操作技能。

在教学过程中，关注学生的个体差异，因材施教，确保课程目标的实现。

通过课程学习，使学生能够达到上述具体学习成果。

二、教学内容本课程教学内容主要包括以下几部分：1. 钢板弹簧概述- 定义、分类及在汽车悬挂系统中的应用- 悬挂系统的基本原理2. 钢板弹簧的构造与性能- 弹性特性、力学原理- 影响钢板弹簧性能的因素- 钢板弹簧的材料及工艺3. 钢板弹簧的设计与评估- 设计原则与步骤- 性能评估方法- 悬挂系统配置方式4. 钢板弹簧的检测与维护- 检测方法与工具- 维护技巧与注意事项- 故障分析与排除5. 实践操作- 钢板弹簧悬挂系统设计实例分析- 模拟实验与性能测试- 实际操作与技能训练教学内容按照以上五个部分进行组织，共计10课时。

具体安排如下：1-2课时：钢板弹簧概述及悬挂系统基本原理3-4课时：钢板弹簧的构造与性能5-6课时：钢板弹簧的设计与评估7-8课时：钢板弹簧的检测与维护9-10课时：实践操作教学内容与教材紧密关联，确保科学性和系统性。

钢板弹簧的设计任务书一、课程设计的性质、目的、题目和任务本课程设计是学生在完成基础课、技术基础课和大部分专业课学习后的一个教学环节，是培养学生应用已学到的理论知识来解决实际工程问题的一次训练，并为毕业设计奠定基础。

1、课程设计的目的是：（1）进一步熟悉汽车设计理论教学内容；（2）培养学生理论联系实际的能力；（3）训练学生综合运用知识的能力以及分析问题、解决问题的能力。

2、设计题目:设计载货汽车的纵置钢板弹簧材料选用60Si2MnA ,弹性模量取E=2.1×10MPa3、课程设计的任务：（1）由已知参数确定汽车悬架的其他主要参数；（2）计算悬架总成中主要零件的参数；（3）绘制悬架总成装配图。

二、课程设计的内容及工作量根据所学的机械设计、汽车构造、汽车理论、汽车设计以及金属力学性能等课程，完成下述涉及内容：1．学习汽车悬架设计的基本内容2．选择、确定汽车悬架的主要参数3．确定汽车悬架的结构4．计算悬架总成中主要零件的参数5．撰写设计说明书6．绘制悬架总成装配图、零部件图共计1张A0。

设计要求：1. 设计说明书设计说明书是存档文件，是设计的理论计算依据。

说明书的格式如下：（1）统一稿纸，正规书写；（2) 竖订横写，每页右侧画一竖线，留出25mm空白，在此空白内标出该页中所计算的主要数据；（3) 附图要清晰注上必要的符号和文字说明，不得潦草；2. 说明书的内容及计算说明项目(1)封面；（2）目录；（3）原始数据及资料；（4）对设计课题的分析；（5）汽车纵置钢板弹簧简图；（6）设计计算；（7）设计小结（设计特点及补充说明，鉴别比较分析，个人体会等）；（8）参考文献。

3. 设计图纸1）装配总图、零件图一张（0＃）；要求如下：a. 图面清晰，比例正确；b. 尺寸及其标注方法正确；c. 视图、剖视图完整正确；d. 注出必要的技术条件。

4.设计对象（悬架）所选用的弹簧材料必须符合国标GB1222-84，并尽量用优选系列；所设计的板簧应符合JB523-85,JB4040-85。

汽车钢板弹簧的设计一、汽车钢板弹簧的基本特性钢板弹簧的主要功能是作为汽车悬架系统的弹性元件，此外多片弹簧的片间摩擦又起作系统的阻尼作用，多数钢板弹簧通过卷耳和支座兼有导向作用。

但就其基本的受力情况及结构特点，钢板弹簧具有以下两个基本特征：1、无论钢板弹簧以什么形式装在汽车上，它都是以梁的方式在工作，也就是说它的主要受力方向垂直于钢板弹簧长度。

同时，由于受变形相对其长度很小，因此可以利用材料力学中有关小挠度梁的理论，即线性原理来进行分析计算。

2、钢板弹簧装在汽车上所承受的弯矩，基本上是单向载荷，因而其弯曲应力也是单向应力。

二、等应力梁的概念椭圆形半椭圆形四分之一椭圆形除早期的汽车采用过椭圆形钢板弹簧，近代汽车绝大多数采用半椭圆形钢板弹簧，只有极少数采用四分之一椭圆形钢板弹簧。

无论何种形式的钢板弹簧，就其总成而言，都是根部支承，端部承爱集中载荷，它都是以梁的方式在工作。

众所周知，理想的梁应该是一根等应力梁，这样才能获得材料的最佳利用。

对于钢板弹簧而言，无论单片或多片，设计者应该努力将它设计成等应力梁或近似于等应力梁。

就单片梁而言，当只有单片承爱集中载荷时，有两种轮廓可以满足等应力梁的要求。

对于等厚度者，宽度应成三角形，对于等宽度者，厚度为抛物线形状。

当然，从理论上讲，只要截面系数沿片长方向与弯矩成比例变化，都可以成为等应力梁。

然而汽车上几乎没有采用同时变厚又变宽的弹簧。

上述轮廓线只是对弯曲应力而言，实际上钢板弹簧端部受剪切强度的要求以及卷耳的存在，第一种轮廓只能是在三角形端部加上等宽的矩形或整个宽度成为梯形，而第二种轮廓只能是抛物线端部接上一段等厚度的矩形或厚度按梯形变化的梁。

为了简化轧制工艺，对于等宽度者，可用梯形代替抛物线。

此外，根部也设计成为平直的，便于与支承座贴合，也就是说，或者由梯形和根部、端部为矩形的三段直线构成。

所以，在实际应用上，只能把弹簧设计成为近似的等应力梁。

由于结构上的原因，没有人在汽车上采用等厚度变宽度的单片钢板弹簧，但等宽度变厚度的单片钢板弹簧早就得到实际的应用。

目录第一章引言1.1 汽车工业的发展1.2 汽车的构造第二章悬架系统介绍2.1 汽车悬架系统的作用2.2 汽车悬架系统的组成2.3 汽车悬架系统的分类2.4 该项研究的目的与意义………………………………………………………2.5 国内外研究现状、发展动态…………………………………………………..2.6钢板弹簧2.6.1 钢板弹簧的基本结构和作用原理2.6.2 钢板弹簧的布置方案和材料选择第三章汽车后悬架系统钢板弹簧的设计计算3.1 设计给定参数3.2 钢板弹簧主要参数的确定3.2.1 前后悬架静挠度和动挠度的选择3.2.2 钢板弹簧满载弧高的选择3.2.3 钢板弹簧长度的确定3.2.4 悬架主、副钢板弹簧的刚度分配3.2.5 钢板弹簧所需的总惯性矩的计算3.2.6 根据强度要求计算钢板弹簧总截面系数3.2.7 钢板弹簧平均厚度的计算3.2.8 验算在最大动行程时的最大应力3.2.9 钢板弹簧叶片断面形状及尺寸的选择3.3 钢板弹簧的设计及校核3.3.1 钢板弹簧各片长度的确定3.3.2 钢板弹簧刚度的验算3.4 钢板弹簧总成在自由状态下的弧高和曲率半径计算3.4.1 钢板弹簧总成在自由状态下的弧高3.4.2 钢板弹簧总成在自由状态下的曲率半径3.4.3 钢板弹簧叶片在自由状态下曲率半径的计算3.4.4 钢板弹簧各叶片在自由状态下的曲率半径和弧高的计算3.4.5 钢板弹簧总成弧高的核算3.5 叶片端部形状的选择3.6 钢板弹簧两端与车架的连接3.7 钢板弹簧弹簧销和卷耳的设计3.7.1 弹簧销的设计3.7.2 卷耳尺寸的确定第四章结论参考文献致谢第一章引言1.1 汽车工业的发展几千年来人们一直生活在马车时代。

马拖着车厢在乡村田埂上颠簸行驶，在城市的大街小巷中踢踏的慢跑。

人们的生活节奏缓慢，既沉重又舒展。

18世纪，瓦特打破了这种平静，蒸汽机的发明掀起了工业革命的浪潮。

随后，法国人尼克.卡歌楼特将蒸汽机装在马车上，第一辆“动力车”诞生了。

目录1.绪论———————————————————————————————12.悬架主要参数的确定————————————————————————33.钢板弹簧参数确定—————————————————————————5 3.1钢板弹簧的布置方案——————————————————————5 3.2板断面尺寸及片数的确定————————————————————63.3确定各片钢板弹簧的长度————————————————————64.校核———————————————————————————————84.1钢板弹簧的刚度验算——————————————————————84.2状态下的弧高及曲率半径计算———————————----————11H————————————124.2.1.钢板弹簧总成在自由状态下的弧高4.2.2钢板弹簧各片自由状态下曲率半径的确定———————————124.3钢板弹簧总成弧高的核算—————————-—————————144.4钢板弹簧的强度验算—————————————————————15 4.5钢板弹簧卷耳内径的确定———————————————————164.6设计结果——————————————————————————175.总结——————————————————————————————186.参考文献————————————————————————————191 绪论悬架是汽车的车架与车桥之间的一切传力连接装置的总称。

它的作用是弹性地连接车桥和车架，缓和行驶中车辆受到的冲击力。

保证货物完好和人员舒适，使汽车在行驶中保持稳定的姿势，改善操纵稳定性；同时悬架系统承担着传递垂直反力，纵向反力和侧向反力以及这些力所造成的力矩，以保证汽车行驶平顺；并且当车轮相对车架跳动时，特别在转向时，车轮运动轨迹要符合一定的要求，因此悬架还起使车轮按一定轨迹相对车身跳动的导向作用。

吊环-前钢板弹簧课程设计一、课程目标知识目标：1. 学生能理解吊环与前钢板弹簧的基本结构及其在车辆中的作用。

2. 学生能掌握吊环与前钢板弹簧的相关术语，并阐述其在汽车工程中的应用。

3. 学生能解释吊环与前钢板弹簧的力学原理，包括弹力、刚度等概念。

技能目标：1. 学生能够运用所学的理论知识，分析并计算吊环与前钢板弹簧的弹力及位移。

2. 学生通过实际操作，掌握吊环与前钢板弹簧的检测、维修与更换技巧。

3. 学生能够运用专业工具，进行吊环与前钢板弹簧的模拟装配和调整。

情感态度价值观目标：1. 培养学生对汽车工程技术的兴趣，激发学习热情，提高探究精神。

2. 增强学生的团队合作意识，培养他们在实际操作中相互协作、共同解决问题的能力。

3. 强化学生的安全意识，使其在操作过程中严格遵守规程，养成良好的工程素养。

本课程针对高年级汽车工程专业学生设计，结合课程性质、学生特点和教学要求，将目标分解为具体的学习成果，以实现教学设计和评估的紧密结合。

通过本课程的学习，使学生能够全面掌握吊环与前钢板弹簧的相关知识，提高实践操作能力，并培养良好的情感态度价值观。

二、教学内容1. 吊环与前钢板弹簧的结构组成及其功能- 吊环的构造与分类- 前钢板弹簧的构造与类型- 吊环与前钢板弹簧在汽车上的作用与位置2. 吊环与前钢板弹簧的力学原理- 弹簧的弹力与刚度概念- 吊环与前钢板弹簧的受力分析- 吊环与前钢板弹簧的变形与应力3. 吊环与前钢板弹簧的检测与维修- 检测工具与设备的使用- 检测吊环与前钢板弹簧的步骤与方法- 常见故障分析与维修技巧4. 吊环与前钢板弹簧的更换与调整- 更换吊环与前钢板弹簧的注意事项- 吊环与前钢板弹簧的装配与调整方法- 调整吊环与前钢板弹簧的预紧力与平衡本教学内容根据课程目标制定，涵盖吊环与前钢板弹簧的结构、原理、检测维修及更换调整等方面，确保内容的科学性和系统性。

教学大纲将明确教学内容的安排和进度，与教材章节相对应，使学生在理论学习与实践操作中全面掌握相关知识。

解放牌汽车后钢板弹簧吊耳课程设计解放牌汽车后钢板弹簧吊耳是一种重要的汽车零部件，对于汽车的稳定性和行驶安全性起着关键性作用。

因此，对于这一汽车零部件的课程设计是非常有必要的。

一、课程设计的目的1. 让学生了解汽车后钢板弹簧吊耳的原理和作用；2. 让学生掌握后钢板弹簧吊耳的设计和制造技术；3. 培养学生的实际操作能力，让他们能够独立完成后钢板弹簧吊耳的设计和制造。

二、课程设计的内容1. 汽车后钢板弹簧吊耳的原理和作用分析首先，我们需要让学生了解汽车后钢板弹簧吊耳是什么，有什么作用。

因此，我们会进行一些相关的理论讲解，介绍后钢板弹簧吊耳的组成、结构、作用等方面的知识。

此外，我们还会通过实际案例，让学生更加深入地理解其作用。

2. 后钢板弹簧吊耳的设计在理论知识介绍后，我们需要让学生开始进入实际制造并设计过程中。

设计课程会涵盖材料选择、尺寸计算、结构设计等方面的内容。

我们会以实际的制造需求为例，让学生自己设计一款后钢板弹簧吊耳，从而提升他们的实践操作能力。

3. 后钢板弹簧吊耳的制造制造课程是本课程的另一重要部分。

我们需要让学生了解如何将设计好的后钢板弹簧吊耳制造出来。

这涵盖了工艺流程、实际操作等方面的内容。

在实际操作时，我们会将学生分成小组，将课程设计到的制造技术付诸实践。

三、课程设计的实际意义1. 促进学生实践操作能力的提升本课程的设计着眼于学生的实践能力提升。

通过学习后钢板弹簧吊耳的设计和制造技术，让学生亲身体验和操作，不断提升自己的技能，为将来进入汽车制造行业打下坚实的基础。

2. 帮助学生更好地了解汽车制造技术汽车作为庞大的制造行业，经常涉及到各种技术问题。

本课程的设计将帮助学生更好地了解汽车制造技术的细节和难点，以促进他们对细节和技术方面的认识，为将来工作和学习打下基础。

3. 提升学生的创新能力课程设计不仅仅是通过理论讲解来实现的，还需要开发学生创新能力的潜能。

通过自己设计和制造后钢板弹簧吊耳，让学生更加关注本课程的实际应用和方法，通过不断创新实现技术进步。

解放牌汽车后钢板弹簧吊耳课程设计目录 (1)(一)零件的剖析一、零件的剖析 (2)二、零件的工艺剖析 (3)〔二〕机械加工工艺规程制定一、确定消费类型 (4)二、确定毛坯制造方式 (5)三、选择定位基准 (6)四、选择加工方法 (7)五、制定工艺路途 (9)六、确定加工余量及毛坯尺寸 (10)七、确定工序尺寸 (13)八、选择加工设备与工艺装备 (14)九、确定切削用量和基本时间 (15)十、本章小结 (21)〔三〕后钢板弹簧吊耳内侧端面夹具设计一、接受义务、明白加工要求 (22)二、确定定位方案、选择定位元件 (23)三、定位误差剖析 (24)四、铣削力与夹紧力计算 (24)五、定向键与对刀装置设计 (25)六、塞尺尺寸 (27)七、夹紧装置及夹详细设计 (28)八、夹具设计及操作的简明说明 (28)九、本章小结 (31)参考文献 (32)(一)零件剖析：一、零件的作用：标题所给定的零件是CA10B束缚牌汽车后钢板弹簧吊耳。

后钢板弹簧吊耳的主要作用是载重后，使钢板可以失掉延伸和伸展，可以起到正常的缓冲作用。

因此骑车后钢板弹簧吊耳零件的加工质量会影响骑车的任务精度、运用功用和寿命。

汽车后钢板弹簧吊耳的主要作用是减震功用、阻尼缓冲和导向功用。

二、零件的工艺剖析：后钢板弹簧吊耳有两组加工外表，它们之间有一定的位置要求。

现分述如下：1.以两外圆面为加工中心的加工面加工面粗糙度公差等级Φ60mm两外圆端面Ra6.3μm IT12Φmm孔Ra1.6μm IT82.以Φmm孔为中心的加工外表加工面粗糙度公差等级两个Φmm孔内Ra12.5μm IT12外两正面两个Φmm孔Ra1.6μm IT8两个Φ10.5mm孔IT12启齿槽〔4mm〕Ra50μm IT12由以上剖析可知：该零件的主要加工外表是平面及孔系。

普通来说，保证平面的加工精度要比保证孔系的加工精度容易。

因此，关于该零件来说，加工进程中的主要效果是保证平面的尺寸精度以及孔的尺寸精度及位置精度，处置好孔战争面之间的相互关系。
