阶跃型折射率分布光纤和渐变型折射率分布光纤的不同
导光原理
阶跃型折射率分布光纤是最早实现商业化生产的光纤之一、它的折射
率分布是由两种不同折射率的材料构成，即核心和包层。
核心的折射率较高，而包层的折射率较低，从而产生全反射，使光线在光纤的核心中传输。
这种设计特别适用于单模光纤，因为它能够防止模场间的混杂。
阶跃型折
射率分布光纤的直径通常较小（9-125微米），可以用于远距离传输和高
速数据传输，这使得它在通信技术领域得到了广泛应用。
渐变型折射率分布光纤。
渐变型折射率分布光纤是一种特殊的光纤，它的折射率分布具有渐变性。
渐变型折射率分布光纤的核心折射率是从中心向外逐渐降低的，这种
设计将导致光线的光路弯曲，因此能够支持多种波长和模式的传输。
渐变
型折射率分布光纤的优势在于它能够提供多芯光纤的支持，这使得它在计
算机网络和成像技术中得到了广泛应用。
导光原理的不同之处。
与之相反，渐变型折射率分布光纤的导光原理不基于全反射。
光线在
渐变型折射率分布光纤中的传播道路是曲线的。
这是由于不同位置的光纤
的折射率不同。
这种设计使得在光纤中传播的光线可以被曲线反射和散射。
由于不同频率、极化和模式的光线都能在这种光纤中传输，因此这种设计
对于多模光纤和支持多频率的光纤传输是非常有用的。
总体而言，阶跃型折射率分布光纤和渐变型折射率分布光纤都有各自
的优势和应用。
对于特定的应用场景，根据不同的需求来选择不同的光纤
类型是非常重要的。

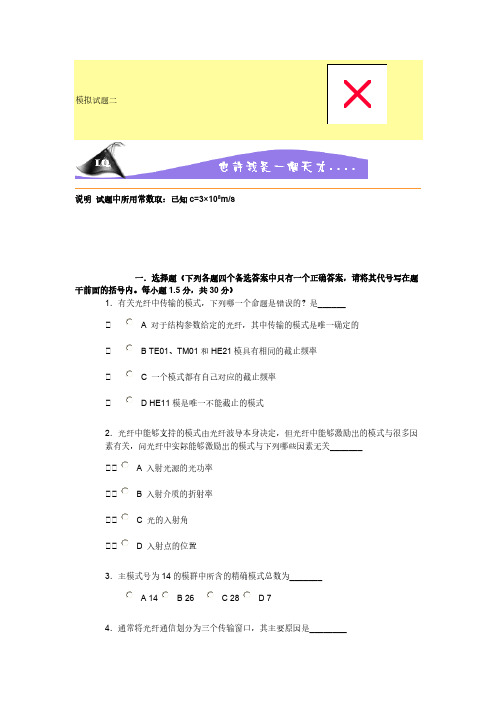

光纤光学题库一、选择题1 有关光纤中传输的模式，下列哪一个命题是错误的？A、对于结构参数给定的光纤，其中传输的模式是唯一确定的；B、TE01、TM01和HE21模具有相同的截止频率；C、一个模式都有自己对应的截止频率；D、HE11模是唯一不能截止的模式。
2 光纤中能够支持的模式由光纤波导本身决定，但光纤中能够激励出的模式与很多因素有关，问光纤中实际能够激励出的模式与下列哪些因素无关：A、入射光源的光功率；B、入射介质的折射率；C、光的入射角；D、入射点的位置。
3 主模式号为14的模群中所含的精确模式总数为：A、14；B、26；C、28；D、74 通常将光纤通信划分为三个传输窗口，其主要原因是：A、光纤的弯曲损耗；B、OH—吸收损耗；C、过渡金属离子吸收；D、瑞利散射损耗。
5 线偏振模的模斑为：A、径向亮斑数为，角向亮斑数为，而且中心为暗；B、径向亮斑数为，角向亮斑数为，而且中心为暗；C、径向亮斑数为，角向亮斑数为，而且中心为亮；D、径向亮斑数为，角向亮斑数为，而且中心为亮。
6光纤的损耗是由许多不同因素造成的，其中不可能消除的因素是：A、弯曲损耗；B、OH吸收；C、过度金属离子吸收；D、瑞利散射7 一光信号在光纤中传播了5000m,功率损耗了15%，该光纤的损耗是A、0.14dB/km；B、0.71dB/km；C、0.64dB/km；D、0.32dB/km。
8 对于1330nm的单模光纤，当入射光中心波长为1550nm，光谱宽度为10nm时，不可能存在的色散是哪一个？A、模间色散；B、材料色散；C、波导色散；D、偏振模色散。
9 数值孔径NA是光纤的一个重要参数，下列哪些命题是错误的？A、NA越大，光纤的收光能力越大；B、NA越大，光纤的收光角越大；C、NA越大，光源与光纤的耦合效率越高；D、NA越大，多模光纤的模式色散越小。
10 下列光纤的色散，由小到大的排列次序为：A、多模的GIOF、多模SIOF、单模光纤；B、多模SIOF、多模的GIOF、单模光纤；C、单模光纤、多模的GIOF、多模SIOF；D、多模SIOF、单模光纤、多模的GIOF11 以下那一种是非零色散位移光纤：A、G．655光纤；B、G．653光纤；C、G．652光纤；D、G．651光纤。
说明试题中所用常数取：已知c=3×108m/s一．选择题（下列各题四个备选答案中只有一个正确答案，请将其代号写在题干前面的括号内。
每小题1分，共10分）1．下列哪个不是光纤通信的工作窗口______A 0.85μmB 1.31μmC 1.40μmD 1.55μm2．与IM-DD系统相比,下列哪个不是相干光通信的优点_______A 可使用多种调制技术B 光接收机灵敏度高，中继距离长C 可充分利用光纤的低损耗波谱,增加通信容量D 对光载波的相干性要求高3．发展中的第四代光通信是指_______A 短波长光通信B 长波长1.31μm的多模光纤和单模光纤通信系统C 长波长1.55μm单模光纤通信D 相干光通信4．一张普通纸的厚度是0.003cm,与直径为50μm的圆柱光纤比较，前者是后者的________A 0.06倍B 0.6倍C 6倍D 60倍5．在光纤通信三个窗口中,对于常规光纤，零色散窗口是______A 0.85μmB 1.31μmC 1.40μmD 1.55μm6．数值孔径NA是光纤的一个重要参数，下列哪些命题是错误的______A NA越大,光纤的收光能力越大B NA越大,光纤的收光角越大C NA越大，光源与光纤的耦合效率越高D NA越大,多模光纤的模式色散越小7．有关光纤的色散曲线，下列哪个命题是错误的______A 一个模式都有自己对应的截止频率B 光纤归一化频率越大,光纤中存在的模式越少C HE11模是唯一不能截止的模式D 紧邻HE11模的高阶模是TE01、TM01、HE21模8．某单模光纤损耗系数为0.3dB/km，入纤功率为3dBm，传输10km后，输出功率为_______A 2.7dBm B- C 1.3dBm D 0dBm9．光纤的宽带与传输码流脉冲展宽之间的关系是：________A 脉冲展宽越宽，光纤带宽越宽B 脉冲展宽越宽，光纤带宽越窄C 脉冲展宽与光纤带宽没有关系D 光纤带宽随脉冲展宽增大先变大后变小10．光纤线路富余度一般取值为______A 0.5dBB 1dBC 1.5dBD 10dB。
说明试题中所用常数取：已知c=3×108m/s一．选择题（下列各题四个备选答案中只有一个正确答案，请将其代号写在题干前面的括号内。
每小题1分，共10分）1．以下那一种是非零色散位移光纤________A G．655光纤B G．653光纤C G．652光纤D G．651光纤2．有关光纤中的色散论述错误的是______A 色散的存在使光纤通信系统的传输速率降低、传输容量变小B 色散位移的目的是使零色散波长与最低损耗波长一致C 正色散的光纤使光脉冲展宽，而负色散的光纤使光脉冲压缩，所以，负色散的光纤也成为色散补偿光纤D 通过适当调整光纤波导的结构参量可使波导色散和材料色散互相抵消3．以下关于自聚焦透镜论述错误的是________A 0.25节距的GRIN的物方焦点在透镜入射平面上B 0.25节距的GRIN，同一点离轴入射，出射仍为平行光线C 0.25节距的GRIN，不同入射点的斜平行线入射，出射位置不同D 自聚焦透镜的长度一般以节距来表示4．下列光波长不属于通常所说的光纤的三个传输窗口是______A 0.85μmB 1.31μmC 1.48μmD 1.55μm5．有关G.652光纤，以下命题哪个是错误的________A 工作在1310nm波长时，损耗是通信容量的主要限制因素B 工作在1550nm波长时，色散是通信容量的主要限制因素C 工作在1550nm波长时，损耗与色散均是通信容量的主要限制因素D 工作在850nm波长时，损耗与色散均是通信容量的主要限制因素6．标准单模光纤纤芯直径一般为______A 10μmB 10 nmC 80 μmD 100 nm7．关于光纤连接损耗，以下那一种说法是错误的________A 光纤间的连接损耗与光的传输方向无关B 对于单模光纤，模场半径的不匹配是光纤损耗主要因素C 通过充以折射率匹配液，可大大降低光纤端面间菲涅尔反射损耗D 多模光纤的连接损耗可用几何光学进行分析计算8．有关光纤光栅的命题，哪一个是不对的______A 光纤光栅的理论基础是模式耦合理论B 长周期光纤光栅可应用于OADM中C 长周期光纤光栅可用作EDFA的增益均衡D Bragg光纤光栅可应用于光纤激光器中9．光时域反射仪（OTDR）不能够完成的功能有________A 光纤端面的判断B 光纤色散大小的测量C 光纤断点的判断D 光纤长度的测量10．以下命题哪个是错误的______A 掺铒光纤激光器中谐振腔是不可缺少的B EDFA与掺铒光纤激光器的工作机理均为受激辐射C EDFA的增益与泵浦功率大小有关D EDFA的增益与信号光功率大小无关。
光纤光学课后答案【篇一：光纤应用习题解第1-7章】>1．详述单模光纤和多模光纤的区别（从物理结构，传播模式等方面）a：单模光纤只能传输一种模式，多模光纤能同时传输多种模式。
单模光纤的折射率沿截面径向分布一般为阶跃型，多模光纤可呈多种形状。
纤芯尺寸及纤芯和包层的折射率差：单模纤芯直径在10um左右，多模一般在50um以上；单模光纤的相对折射率差在0.01以下，多模一般在0.01—0.02之间。
2．解释数值孔径的物理意义，并给出推导过程。
a:：na的大小表征了光纤接收光功率能力的大小，即只有落入以m为半锥角的锥形区域之内的光线，才能够为光纤所接收。
3．比较阶跃型光纤和渐变型光纤数值孔径的定义，可以得出什么结论？a：阶跃型光纤的na与光纤的几何尺寸无关，渐变型光纤的na是入射点径向坐标r的函数，在纤壁处为0，在光纤轴上为最大。
4．相对折射率差的定义和物理意义。
n12-n22n1-n2a：d=2n12n1d的大小决定了光纤对光场的约束能力和光纤端面的受光能力。
5．光纤的损耗有哪几种？哪些是其固有的不能避免，那些可以通过工艺和材料的改进得以降低？a：固有损耗：光纤材料的本征吸收和本征散射。
非固有损耗：杂质吸收，波导散射，光纤弯曲等。
6．分析多模光纤中材料色散，模式色散，波导色散各自的产生机理。
a：材料色散是由于不同的光源频率所对应的群速度不同所引起的脉冲展宽。
波导色散是由于不同的光源频率所对应的同一导模的群速度不同所引起的脉冲展宽。
多模色散是由于不同的导模在某一相同光源频率下具有不同的群速度所引起的脉冲展宽。
7．单模光纤中是否存在模式色散，为什么？a：单模光纤中只传输基模，不存在多模色散，但基模的两个偏振态存在色散，称为偏振模色散。
8．从射线光学的观点计算多模阶跃光纤中子午光线的最大群时延差。
a：设光纤的长度为l，光纤中平行轴线的入射光线的传输路径最短，为l；以临界角入射到纤芯和包层界面上的光线传输路径最长，为linfc。
说明试题中所用常数取：已知c=3×108m/s
一．简答题（回答要点，并简明扼要作解释。
每小题8分，共32分）
1、什么是光的全反射现象？
2、光在光纤中是怎样传播的？
3、什么是光纤中的传输模式？
4、光纤具有哪些参数？
5、140Mb/s单模光纤通信系统的线路为5B6B码，工作于1.31μm，光源线宽5nm，光纤色散系数3ps/km.nm，试计算其最大中继距离。
6、光纤通信系统的发射光功率为0.1mw，工作速率为100Mb/s，工作于1.31μm，光纤损耗系数为1dB/km，光纤两端的连接器损耗各为1dB，光纤每隔2km的接合损耗为0.2dB，接收机灵敏度为100nw。
试计算其最大传输距离。
7、为什么（9.1）式不能简单地用来描述多模光纤中的衰减？
8、什么是多模光纤的稳态损耗系数？试写出它的表示式，和它成立条件。
9、什么是光合波器、光分波器？
10、光时域反射计中为什么要进行平均化处理？。
