光纤光学基础知识嘿，朋友们！今天咱们来唠唠光纤光学，这可是个超级有趣又神秘的玩意儿呢。
你可以把光纤想象成超级高速的光滑梯。
光就像一个个调皮的小小孩，哧溜一下就沿着这个滑梯跑下去了，速度那叫一个快啊，比火箭还火箭。
光纤呢，就负责把这些小光孩安全地送到目的地，而且这个滑梯特别细，细得就像一根超级超级瘦的面条，感觉一阵微风就能把它吹断，但实际上它可坚韧着呢。
光纤里面的全反射现象就更有趣了。
这就好比光在光纤里玩反弹球游戏。
光碰到光纤的壁，就像球碰到墙壁一样，弹回来继续跑，而且每次都弹得特别精准，一点都不跑偏。
要是人能有这么厉害的反射能力，那打篮球都不用愁投篮不准啦，光靠反弹就能把球弄进篮筐。
光纤的传输带宽啊，大得就像宇宙一样。
可以想象它是一个超级大的货车，能拉好多好多数据这个“货物”。
不管是视频、音频还是各种复杂的信息，在它眼里都像小蚂蚁一样轻松就能运输。
而那些传统的传输方式呢，就像小三轮，拉不了多少东西，还跑得慢。
说到光纤的材料，那也是相当讲究的。
就像给光做一个豪华的住宅，既要透明又要坚韧。
这材料就像超级英雄的铠甲，保护着里面的光，让光可以在里面无忧无虑地奔跑，不会受到外界的干扰。
要是这个材料有一点点瑕疵，就像房子漏了个洞，光可能就跑丢了，那可就麻烦大了。
光纤的弯曲也很神奇。
你以为它弯了光就过不去了？错！光纤就像一个柔软的小蛇，不管怎么弯曲，光都能顺着它的身体走。
这就好比你在一个弯弯曲曲的迷宫里，有个超级厉害的导航（光），不管迷宫怎么拐，导航都能准确带你找到出口（目的地）。
光纤光学在通信领域的地位那可是相当高啊。
它就像通信界的国王，统治着整个数据传输的王国。
没有它，我们现在的网络世界就会变得乱糟糟的，就像一群没头的苍蝇到处乱撞。
光纤还有一个厉害的地方就是保密性好。
这就像给数据穿上了一层隐身衣，别人想偷看都看不到。
光在光纤里就像一个神秘的特工，悄悄地传递着重要信息，外面那些想搞破坏的“坏蛋”根本找不到它的踪迹。
一、名词解释1.光纤光栅（P144）：通过一定方法使光纤纤芯的折射率发生轴向周期性调制而形成的衍射光栅2.数值孔径：入射媒质折射率与最大入射角的正弦之积3.基模模场半径(P101)：基模场在光纤的横截面分布曲线中心最大值e-1处所对应的半径。
4.子午光线：子午面上传播的光线5.光隔离器（P140）：是一种基于法拉第旋转的非互易性的传输器件，只允许光波沿着一个方向传输（光信号沿着指定正方向传输时损耗低，光路被接通），而另一个方向的传输是禁止的。
6.平均能流密度（P20）：在足够长的观测时间内平均单位时间内通过单位面积的能量。
能流密度（百度）：在一定的空间范围内，单位面积所取得的或单位重量能源所能产生的某种能源的能量或功率。
7.相速度（P19）：场的等相位面沿Z轴的传播速度。
群速度（P19）：光脉冲或波包的中心或光能量沿Z轴的传播速度，也即场的等幅面沿z 轴的传播速度。
8.群速度色散：在高速大容量的光纤通信中，由于光纤介质表现出非线性，光脉冲包络的形状会发生变化，这种影响光信号的接收的变化成为群速度色散9.光无源器件（P122）：有光纤式和光纤耦合分立元件两种，前者利用自身特性直接实现功能，后者利用光学元件对光的传播特性进行交换，并用透镜奖器件和光纤耦合。
10.自聚焦透镜（P122）：芯径大，长度短，数值孔径大，光线在其中的传播轨迹为正弦曲线。
由一点发出的不同角度的光线经过一周期的传播后又汇聚到另一点的类似平方律折射率分布光纤。
11.模式色散：在多模光纤中，传输的模式很多，不同的模式，其传输路径不同，所经过的路程就不同，到达终点的时间也就不同，这就引起了脉冲的展宽12.传播常数（P17具体看书）：纵向传播常数β：导模的相位在Z轴单位长度上的变化量，波矢在Z轴上的投影β=K·e z=nk0cosθz；横向传播常数：波矢k的横向分量，U和W分别反映了导模在芯区中的驻波场的横向振荡频率，W值则反映了导模在包层中的消逝场的衰减速度二、简答题1.光纤导光的基本原理全反射原理2.什么是光纤的色散？光纤的色散主要有几种？其对光纤通信有何影响？在光纤中传输的光信号（脉冲）的不同频率成分或不同的模式分量以不同的速度传播到达一定距离后必然产生信号失真（脉冲展宽），这种现象叫做光纤的色散。

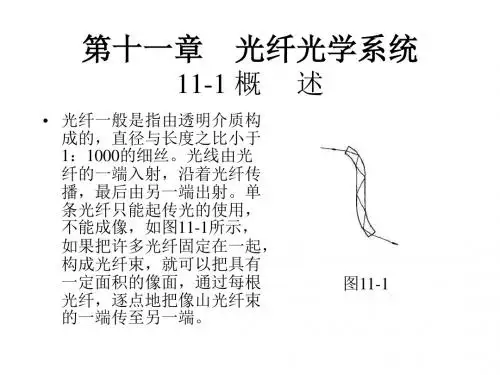

光纤光学字母-回复什么是光纤光学？光纤光学是一种光信号传输技术，利用光纤作为光信号的传输介质。
光纤由光导纤维构成，光信号通过光波的传播来实现信息的传输。
光纤光学是光学通信领域的关键技术之一，已广泛应用于电话通信、互联网、电视等领域。
一、光纤光学的发展历程光纤光学的发展可以追溯到19世纪末，当时科学家开始研究光的传播性质。
然而，直到20世纪60年代，光纤光学技术才逐渐成熟并开始应用于通信领域。
1970年，发明了第一根低损耗光纤。
1980年代，光纤光学通信技术得到了迅速发展，高品质、高速率的光纤通信网络开始广泛部署。
二、光纤光学的工作原理光纤光学的工作原理可以简单概括为光信号的传输和调制解调。
光信号通过光纤传输时，会发生光波的折射和反射。
光波的传输过程中，会受到多种因素的影响，如色散、衰减等。
因此，光纤的设计和制造需要考虑这些因素，以提高信号传输的质量和效率。
在光纤光学通信系统中，光信号通过发光二极管(LED)或半导体激光器产生。
光信号经过调制器调制成数字信号，然后通过光纤传输到接收端。
接收端通过接收器将光信号解调成原始的数字信号，然后再进行处理和解码。
三、光纤光学的优点光纤光学比传统的铜质电缆有许多优点。
首先，光纤光学传输的带宽更大，传输速度更快。
其次，光纤光学的信号传输不受电磁干扰的影响，更稳定可靠。
此外，光纤光学的传输距离更远，可以覆盖更大的范围。
最后，光纤光学的体积较小，更便于布线和安装。
这些优点使得光纤光学在现代通信技术中得到广泛应用。
崇尚高速和稳定的互联网、高清晰度的数字电视、高品质的电话通信等，都离不开光纤光学的支持。
四、光纤光学的应用领域光纤光学广泛应用于不同领域。
在通信领域，光纤光学用于光纤通信网络的构建，实现高速和稳定的数据传输。
在医疗领域，光纤光学被用于内窥镜和激光手术等医疗设备中，实现无创伤的检查和治疗。
在工业领域，光纤光学被用于检测设备和传感器中，实时监测温度、压力、湿度等参数。
说明：重点放在了二三四章以及第五章前面部分，别的则比较缩略。

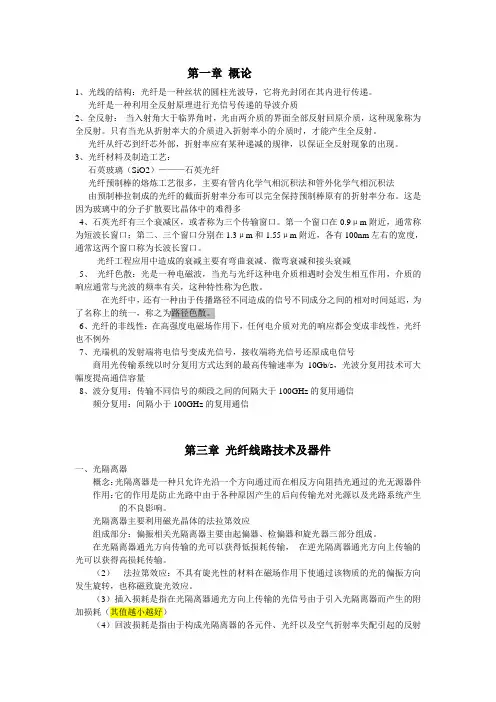

第一章1.光纤通信优点宽带宽，低损耗，保密性好，易铺设2.光纤介质圆柱光波导，充分约束光波的横向传输（横向没有辐射泄漏），纵向实现长距离传输。
基本结构：纤芯、包层、套塑层光波导：约束光波传输的媒介导波光：受到约束的光波光波导三要素：“芯/ 包”结构凸形折射率分布，n1>n2低传输损耗3.光纤分类通信用和非通信用4. 单模光纤：只允许一个模式传输的光纤；多模光纤：光纤中允许两个或更多的模式传播。
5. 如何改善光纤的传输特性：减少OH- ，降低损耗；改变芯经和结构参数，色散位移；改变折射率分布，降低非线性6.光纤制备工艺预制棒：MCVD OVD VAD PCVD之后为光纤拉丝，套塑，成缆工艺。
第二章1.理论根基2.2. 光纤是一种介质光波导，具有如下特点：①无传导电流；②无自由电荷；③线性各向同性3. 边界条件：在两种介质交界面上电磁场矢量的E(x,y)和H(x,y)切向分量要连续,D与B的法向分量连续：4.由程函方程推得射线方程，再推得光线总是向折射率高的区域弯曲。
5. 光纤波导光波传输特征：在纵向（轴向）以“行波”形式存在，横向以“驻波”形式存在。
场分布沿轴向只有相位变化，没有幅度变化。
6.模式求解波导场方程可得本征解及相应的本征值。
通常将本征解定义为“模式”. 每一个模式对应于沿光波导轴向传播的一种电磁波；每一个模式对应于某一本征值并满足全部边界条件; 模式具有确定的相速群速和横场分布.模式是波导结构的固有电磁共振属性的表征。
给定的波导中能够存在的模式及其性质是已确定了的,外界激励源只能激励起光波导中允许存在的模式而不会改变模式的固有性质。
(χ和β及边界条件均由光纤本身决定，与外界激励源无关)横模光波在传输过程中，在光束横截面上将形成具有各种不同形式的稳定分布，这种具有稳定光强分布的电磁波，称为横模。
横模（表现在光斑形状）的分布是和光波传输区域的横向（xy 面）结构相关的；相长干涉条件：2 nL＝Kλ纵模是与激光腔长度相关的，所以叫做“纵模”，纵模是指频率而言的。
根据场的纵向分量Ez和Hz的存在与否,可将模式命名为:(1)横电磁模(TEM): Ez＝Hz＝0;(2)横电模(TE): E z＝0, Hz≠0;(3)横磁模(TM): Ez≠0, Hz＝0;(4)混杂模(HE或EH):Ez≠0, Hz≠0。
光纤中存在的模式多数为HE(EH)模,有时也出现TE(TM)模。
7.纵向传播常数物理意义：z方向单位长度位相变化率; 波矢量k的z-分量b实际上是等相位面沿z轴的变化率；b数值分立，对应一组导模；不同的导模对应于同一个b数值，我们称这些导模是简并的；8.归一化频率给定光纤中,允许存在的导模由其结构参数所限定。
光纤的结构参数可由其归一化频率V 表征: V 值越大，允许存在的导模数就越多。
9. 横向传播常数（U 、W ）U —— 导模在芯区中的驻波场的横向振荡频率W —— 导模在包层中消逝场的衰减速度，W 越大，衰减越快， 0→W 场在包层中不衰减，导模转化为辐射模，导模截止截止条件：远离截止条件：∞→W 场在包层中不存在，导模被约束在纤芯中，约束最强，远离截止10.相速度，群速度11群延时与色散群延时：光脉冲行经单位长度距离所需时间。
色散：不同模式之间会产生不同的群延时，这种群延时引起的脉冲展宽第三章1. 子午平面：与纤轴相交且与纤壁垂直的平面。
子午光线：在子午平面上传输的光线。
偏斜光线：与纤轴既不相交又不限于单一平面之内的光线。
2. ,即 ∆=-==2sin 12221n n n n NA im i θ反映光纤接收光的能力，NA 越大，光纤收集光的能力增大，增加了光源与光纤的耦合效率。
应注意，光纤的数值孔径只决定于光纤的折射率，而与光纤的几何尺寸无关，这一点和普通的光学系统有所不同。
3. 相对折射率差:n n n 2/)(212221-=∆4. 光纤的通信容量正比于光纤的传输带宽，或单位长度光纤光脉冲展宽的倒数。
5. 结论1: 多模阶跃光纤通信容量并不高!结论2:多模阶跃光纤不适合于传输图像!（不聚焦）若考虑偏斜光线的传播，光纤的传输带宽比仅考虑子午光线时要小 6. 光纤是一种介质光波导，具有如下特点： ①无传导电流； ②无自由电荷； ③线性各向同性。
7.光纤模式分类8. TE0m 模与TMom 在临近截止与远离截止时具有相同的本征值，即两种模式处于简并态; 在截止与远离截止之间其本征值并不相同，称为简并击破。
9.模式的截止与远离截止:临近截止: W=0 , 场在包层中不衰减 远离截止: W →∞, 场在包层中不存在10.色散曲线结构参数给定的光纤中,模式分布是固定的。
可根据本征值方程式利用数值计算得到各导模传播常数β与光纤归一化频率V 值的关系曲线,称之为色散曲线。
因此,本征值方程又叫色散方程。
11.弱导光纤弱导光纤：亦即：,,201021n k n k n n ≈≈β≈≈2010n k n k光线与纤轴的夹角小；芯区对光场的限制较弱； 消逝场在包层中延伸较远。
弱导光纤场的特点：HE ι+1,m 模式与EH ι-1,m 色散曲线相近； 场的横向分量线偏振，且远大于纵向分量； 可以在直角坐标系中讨论问题可以得到简化的本征解与本征值方程LP 模的简并：当ι>0时，每一个LP ιm 模式有四重简并： 径向两种模式：沿x 或y 方向偏振； 角向两种变化：cos ιf 或 sin ιf当ι=0时，LP0m 模式只有两重简并，即只有径向变化，没有角向变化。
LP模偏振态：LPιm模的简并态是以光纤的弱导近似为前提的；实际上,n1和n2不可能相等,因此HEι+1,m模与EHι-1,m模的传播常数β不可能绝对相等,即两者的相速并不完全相同；随着电磁波的向前传播,场将沿z轴作线偏振波－椭圆偏振波－园偏振波－椭园偏振波－线偏振波的周期性变化；LP01是光纤基模。
模式的截止与远离截止:远离截止: W→∞, 场在包层中不存在临近截止: W=0 , 场在包层中不衰减导模远离截止:导模功率几乎全部集中在纤芯中传输。
导模邻近截止:对于低阶模，导模功率几乎全部在包层之中传输；对于高阶模(ι＞1)，仍有相当大一部分功率在纤芯中传输。
2m+L相同则纵向传播常数也相同。
模式的出射角与主模标号成正比,并与模式群序号p一一对应,高阶模出射角大,低阶模出射角小第四章2.()()()()Constr r n r r n ds dzn n z z ====θθcos cos 003.轴向运动特点：相速: Vp ＝ω/β＝c/ 恒为常数这说明渐变折射率分布光纤(GIOF)中的光线沿z 轴传播的相速度恒定不变, 与光线的轴向夹角θz 无关,这是一个与均匀折射率分布光纤(SIOF)完全不同的重要特点(SIOF 中不同角度的光线轴向速度不同)。
4.GIOF 带宽大于SIOF ，为什么？？5.光线分类判据6.平方率分布GIOF:对于近轴子午光线可以很好会聚: 自聚焦光纤双曲正割分布GIOF:对于所有子午光线可以很好会聚: 理想分布对于倾斜光线特例(螺旋光线)很好会聚。
7.简并模平方率光纤中，2m+l相同的导模具有相同的纵向传播常数，即他们是简并的。
平方率分布光纤基模场分布为高斯函数，其模场半径W0为基模场的振幅衰减到最大值的1/e 时场分布的半宽度。
8.WKB法对于任意折射率分布的光纤,不可能通过严格求解波导场方程获得解析解。
WKB法基本思想:导模场分布的变化主要体现在相位的变化上可以将场解分解为缓慢变化的振幅函数与快速变化的相位函数的乘积。
9. 弱导光纤中存在线偏振模主模式标号: p=2m+l+110.场的输出特性输出近场图：光纤输出端面光功率沿半径r的分布。
输出远场图：光纤输出端面足够远处，光纤输出光功率沿角度的分布。
11.单模光纤的特点：（当光纤中只有一个模式传播时，称之为单模光纤）单模光纤具有极小的色散和极低的损耗，单模光纤中基模的相位、偏振、振幅等参数对于各种外界物理量(如磁场、电场、转动、振动、应力、温度等等)极为敏感。
（1）高斯近似：用高斯近似来描述单模光纤的场。
（2）等效阶跃光纤近似(ESF)寻找一条适当的阶跃型光纤去等效实际的渐变型光纤。
而阶跃型光纤的场解是已知的, 这样就得到了渐变型光纤的场解。
等效阶型光纤参数V和a的选择应使│β2－β2│为最小；12.单模光纤的双折射LP01 (HE11)包含两个相互正交的偏振模。
两个模式的相速并不完全相同。
随着电磁波的向前传播,基模场将沿z轴作线偏振波－椭圆偏振波－园偏振波－椭园偏振波－线偏振波的周期性变化。
场形变化一周期所行经的z向距离,即差拍长度为:Lb＝2π/Db=l0 / B; B=Db/k0 (B:光纤双折射参数)光纤中存在三种双折射：线双折射:在x和y方向折射率不同，合成椭圆偏振光园双折射:在左右旋方向折射率不同,引起线偏振面旋转椭圆双折射:上述两种情形迭加光纤双折射产生偏振模色散(PMD)问题：1.一根空心玻璃管能否传光？为什么？2.光纤纤芯变粗时，允许存在的模式数目如何变化？3.光纤中传播的光波有何特征？4.推导波导场方程经历了哪几种分离变量？5.本征方程有什么特点？6.模式是什么？7.如何唯一确定一个模式？8.由射线方程推导光线轨迹，只需要知道什么？9.渐变折射率分布光纤中光线如何传播？为什么？10.模场耦合是什么意思？1.为什么光纤要采用“芯包结构”？2.“单模光纤”中有几个导模？如果要求光纤只传输一个导模,应如何设计光纤?3.简述波动光学分析方法的基本思路.说明从麦克斯韦方程到波导场方程三次分离变量的理论依据。
4.波导场方程具有什么样的数学特征？5.模式的内涵是什么？在单模光纤中能否激励起LP11模式？为什么？6.从射线方程分别定性说明光线在SIOF和GIOF中的轨迹曲线。
7.从广义折射定理说明为什么光线总是向折射率高的区域弯曲。
8.说明光纤数值孔径的物理意义。
9.说明内散焦面、外散焦面和辐射散焦面的物理意义。
10.SIOF中子午光线的内、外散焦面半径各是多少？1.子午光线的主要特征是什么?2.推导SIOF数值孔径表达式; GIOF的数值孔径有何不同?3.为什么GIOF又称为“折射型”光纤？4.GIOF中光线角向运动有何特点？光线角向运动速度将取决于光线轨迹到纤轴距离r：在最大的r处光线转动最慢;在最大的r处光线转动最快；5.分别说明约束光线、隧道光线和折射光线的特点。
6.分别说明导模、漏模和辐射模的场分布特点？7.简述三种光线与三类模式的对应关系。
导模、漏模和辐射模对应于约束光线、隧道光线和折射光线。
8.说明传播常数b有何物理意义。
9.说明V、U、W的物理意义。
