大功率恒流LED驱动电源方案分享之电路设计
在上周周五的文章中，我们针对一种大功率LED驱动电源方案的设计原理进行了详细介绍，并对这一LED电源的PFC电路设计方案进行了简析。
今天我们将会继续就这一大功率恒流LED驱动电源方案展开分享，并针对该方案中的电路设计部分进行重点阐述和介绍。
调光电路设计
相信通过上周周五的恒流LED电源设计原理介绍，大家应该都非常清楚，这一方案主要采用PWM调光的方式来对驱动电源调光电路进行设计。
因此，在这一设计的基础上，我们对驱动电路进行了简要的改动设计。
下图中，图1是LED驱动电路的结构简图，我们所设计的这一驱动电源在输出端做出了如下图图2所示的改动，即是在输出端LED的灯串中串联一个开关管，通过控制开关管的导通和关断来改变平均输出电流。
从图2所展示的这种大功率恒流LED电源的调光电路图中可以看到，在这一电路系统的设计中，我们选择将NCS1002的Vcc端与V3相连，并将CON2端为输入PWM信号端口。
采用该种设计的特点和缺陷非常明显，当输入PWM信号为低电平时，三极管V5的集电极与发射极截止，V3的栅源两端电压为Vcc，约为14V，V3处于导通状态，LED正常发光。
而当输入信号为高电平时，V5的集电极与发射极导通，V3的栅源两端电压被拉低，V3截止，LED不发光。
考虑到输出端被断开时，采样电阻上不产生电压，为瞬间的开路状态。
图1 LED驱动电路结构简图。
《综合课程设计》课程报告姓名：韩阳学号： 2006146223专业：光信息科学与技术任课教师：王习东成绩：三峡大学理学院物理系2009年1月05日大功率LED的驱动电路设计摘要：LED<light emitting diode）即发光二极管，是一种用途非常广泛的固体发光光源，一种可以将电能转化为光能的电子器件。
由于LED具有节能、环保、使用寿命非常长，LED元件的体积非常小，LED的发出的光线能量集中度很高，LED的发光指向性非常强，LED使用低压直流电即可驱动，显色性高<不会对人的眼睛造成伤害）等优点，LED被广泛应用在背光源、照明、电子设备、显示屏、汽车等五大领域。
而且随着LED研发技术的不断突破，高亮度、超高亮度、大功率的LED相继问世，特别是白光LED的发光效率已经超过了常用的白炽灯，正朝着常照明应用的方向发展，大有取代传统的白炽灯甚至节能灯的趋势。
本论文主要介绍采用恒流驱动方式实现驱动电路，并且提出一种基于恒流驱动芯片PT4115的高效率的大功率LED恒流驱动解决方案。
该种驱动电路简单、高效、成本低，适合当今太阳能产品的市场化发展。
关键词：大功率LED ；驱动电路；恒流驱动芯片PT4115一、LED 主要性能指标：1）LED的颜色：目前LED的颜色主要有红色,绿色,蓝色,青色,黄色,白色,暖白,琥珀色等其它的颜色；2）LED的电流：一般小功率的LED的正向极限电流多在20mA。
但大功率LED的功率至少在1W以上，目前比较常见的有1W、3W、5W、8W和10W。
1WLED的额定功率为350mA ,3W LED的750mA。
3）LED的正向电压：LED的正极接电源正极,负极接电源负极。
一般1W的大功率LED的正向电压为3.5V~3.8V。
4）LED的反向电压：所允许加的最大反向电压。
超过此值，发光二极管可能被击穿损坏LED发光强度：光源在给定方向的单位立体角中发射的光通量定义为光源在该方向的(发>光强(度>，单位为坎德拉<cd）。
大功率LD的线性驱动电路摘要: 介绍了一种大功率LD的线性驱动电路，该恒流源电路采用功率MOSFET作电流控制元件,运用负反馈原理稳定输出电流，正向电流0-10A连续可调，纹波峰值10mV，输出电流的短期稳定度达到1 ×10 - 5，具有限流保护，防浪涌冲击，缓启动的功能。
实际应用在一掺Yb光纤激光器的泵浦中，结果表明该驱动电路工作安全可靠。
Abstract:This paper introduces a power driving circuit for LD. It adopts power mosfet as adjust device and current negative feedback to ensure costant current driving with a adjustable forward current 0-10A range and ripple of less than 10mV. This circuit also owns functions of maximum current limitation and slow start.it get application as pump source for a Yb doped optic fiber laser and experimental result prove its operation is reliable and safe.关键词: LD; 驱动电路; 功率MOSFET1.引言：半导体LD激光器具有高单色性、高相干性、高方向性和准直性的特点,还具有尺寸小、重量轻、低电压驱动、直接调制等优良特性,广泛地应用于国防、科研、医疗、光通信等领域[1]。
LD是一种高功率密度并具有极高量子效率的器件,微小的电流将导致光功率输出变化和器件参数(如激射波长,噪声性能,模式跳动)的变化,驱动电路的目的是为LD提供一个干净的稳恒电流，线性恒流源方式电路结构简单，元器件少，无高频开关噪音干扰，缺点在于mosfet工作于线性区，热损耗较大，实际使用时须选择合适的mosfet以减小热损耗。

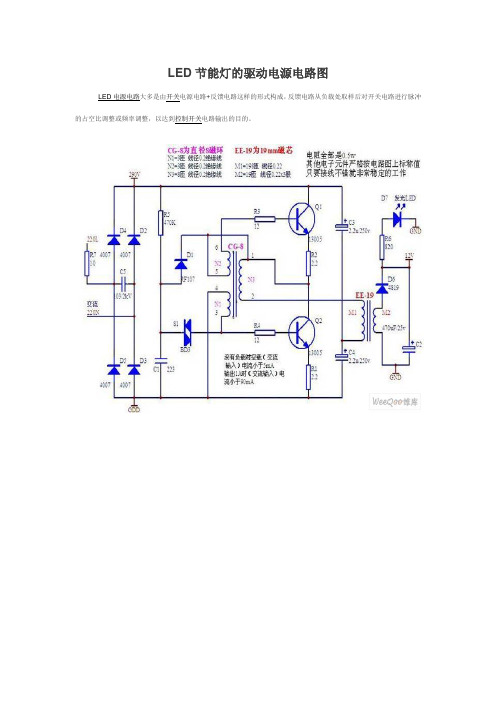

LED节能灯的驱动电源电路图LED电源电路大多是由开关电源电路+反馈电路这样的形式构成，反馈电路从负载处取样后对开关电路进行脉冲的占空比调整或频率调整，以达到控制开关电路输出的目的。
LED手电筒驱动电路原理图市场上出现一种廉价的LED手电筒，这种手电前端为5～8个高亮度发光管，使用1～2节电池。
由于使用超高亮度发光管的原因，发光效率很高，工作电流比较小，实测使用一节五号电池5头电筒，电流只有100mA左右。
非常省电。
如果使用大容量充电电池，可以连续使用十几个小时，笔者就买了一个。
从前端拆开后，根据实物绘制了电路图，如图所示。
LED手电筒驱动电路工作原理：接通电源后，VT1因R1接负极，而c1两端电压不能突变。
VT1(b)极电位低于e极，VT1导通，VT2(b)极有电流流入，VT2也导通，电流从电源正极经L、VT2(c)极到e极，流回电源负极，电源对L充电，L储存能量，L上的自感电动势为左正右负。
经c1的反馈作用，VT1基极电位比发射极电位更低，VT1进入深度饱和状态，同时VT2也进入深度饱和状态，即Ib>Ic/β(β为放大倍数)。
随着电源对c1的充电，C1两端电压逐渐升高，即V TI(b)极电位逐渐上升，Ib1逐渐减小，当I b1<=Ic1/β时，VT1退出饱和区，VT2也退出饱和区，对L的充电电流减小。
此时．L上的自感电动势变为左负右正，经c1反馈作用。
VT1基极电位进一步上升，VT1迅速截止，VT2也截止，L上储存的能量释放，发光管上的电源电压加到L上产生了自感电动势，达到升压的目的。
此电压足以使LED发光。
LED：是一种能够将电能转化为可见光的固态的半导体器件。
通常叫发光二极管，英文名Light Emitting Diode，简称LED。
LED节能灯电路原理电路图LED节能灯电路原理电路图8 W LED 驱动应用电路示意图(输入电压为85 至264 V)图1 显示的是NCP1015 在隔离型1 W-8 W 范围AC-DC LED照明应用的电路示意图。
本文由alwynchen0912贡献pdf文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
浙江大学电气工程学院硕士学位论文一种恒流型DC-DC大功率LED驱动电路的设计姓名：裴倩申请学位级别：硕士专业：电力电子与电力传动指导教师：陈辉明;王正仕20100127浙江大学硕士学位论文摘要摘要在能源和环境问题日趋严重的今天，以高效、节能、环保以及长寿命为主要特点的大功率照明白光ＬＥＤ获得了人们的重视。
随着其性能的提高以及生产成本的下降，大功率照明白光ＬＥＤ将逐步取代白炽灯和荧光灯，引起人类照明史上又一次革命。
与此同时，大功率从照明白光ＬＥＤ驱动电路的开发也由于大功率ＬＥＤ的应用的逐渐普及得到了长足的发展。
本论文的题目来源于电源公司的合作项目，论文的目的是设计一种市场需求量大的大功率白光ＬＥＤ恒流驱动变换器，要求其在输入电压和负载ＬＥＤ灯串电压（即个数）在一定范围内变化时，仍具有高恒流精度和控制结构简单、成本低、体积小、效率高等特点。
本论文的研究思路和工作内容如下：首先，论文对大功率照明ＬＥＤ的特性及发展和白光ＬＥＤ驱动电路的分类进行了介绍。
接着分析了ＤＣ－ＤＣ转换电路的原理和控制策略，包括ＤＣ－ＤＣ转换电路的三种拓扑结构的原理分析、两种反馈控制模式和三种控制方式。
然后，分析了本论文提出的大功率ＬＥＤ的Ｂｕｃｋ型、Ｂｏｏｓｔ型、Ｂｕｃｋ－Ｂｏｏｓｔ型变换器恒流输出的控制原理和恒流电路实现算法及结构。
最后，论文完成了各个单元电路的分析和设计，设计制作了一台用于驱动３５０ｍＡ、ｌＷ的白光ＬＥＤ－－ＬｕｘｅｏｎＴＭＳｔａｒ的Ｂｕｃｋ型和Ｆｌｙｂａｃｋ型ＬＥＤ恒流ＤＣ－ＤＣ驱动变换器，并进行了调试实验和分析了各变量对恒流精度的影响，实验结果验证了本文理论研究和电路实现结构设计结果的正确性。
关键词：大功率ＬＥＤ；恒流驱动；开关电源；ＤＣ－ＤＣ转换电路浙江大学硕士学位论文摘要ＡｂｓｔｒａｃｔＮｏｗａｄａｙｓｔｈｅｐｒｏｂｌｅｍｓｏｆｅｎｅｒｇｙｓｏｕｒｃｅｓａｎｄｅｎｖｉｒｏｎｍｅｎｔｂｅｃｏｍｅｍｏｒｅａｎｄｍｏｒｅｓｅｒｉｏｕｓ，ｓｅｍｉｃｏｎｄｕｃｔｏｒｌｉｇｈｔｉｎｇｈａｓｗｏｎｐｅｏｐｌｅ’Ｓａｔｔｅｎｔｉｏｎｆｏｒｉｔｓｕｎｉｑｕｅａｔｔｒｉｂｕｔｅｓｏｆｌｏｗｅｎｅｒｇｙｃｏｎｓｕｍｐｔｉｏｎ，ｌｏｗｐｏｌｌｕｔｉｏｎ，ｌｏｎｇｌｉｆｅａｎｄｈｉｇｈｅｆｆｉｃｉｅｎｃｙ．ＡｓｔｈｅｑｕａｌｉｔｙｏｆｐｏｗｅｒＬＥＤｉｍｐｒｏｖｅｓａｎｄｔｈｅｃｏｓｔｏｆｐｏｗｅｒＬＥＤｒｅｄｕｃｅ，ｓｅｍｉｃｏｎｄｕｃｔｏｒｌｉｇｈｔｉｎｇｗｉｌｌｒｅｐｌａｃｅｉｎｃａｎｄｅｓｃｅｎｔｄｅｖｅｌｏｐｍｅｎｔｏｆＨｉｇｈＰｏｗｅｒＬＥＤ，ｔｈｅｒｅｓｅａｒｃｈｏｆｉｔｓａｎｄｆｌｕｏｒｅｓｃｅｎｔｌｉｇｈｔｉｎｇｇｒａｄｕａｌｌｙ．Ｗｉｔｈｔｈｅｃｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｉｎｇｃｉｒｃｕｉｔｈａｓａｌｓｏｂｅｅｎｇｒｅａｔｌｙａｃｃｅｌｅｒａｔｅｄ．Ｔｈｅｓｏｕｒｃｅｓｕｂｊｅｃｔｏｆｔｈｅｄｉｓｓｅｒｔａｔｉｏｎｏｒｉｇｉｎａｔｅｓｆｒｏｍａｃｏｏｐｅｒａｔｉｖｅｐｒｏｊｅｃｔｆｕｎｄｅｄｂｙａｐｏｗｅｒｃｏｍｐａｎｙ．ＴｈｅｄｉｓｓｅｒｔａｔｉｏｎａｉｍｓｔｏｄｅｓｉｇｎａＨｉｇｈＰｏｗｅｒＬＥＤｓｃｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｉｎｇｃｏｎｖｅｒｔｅｒｗｈｉｃｈｉｓｈｉｇｈｌｙｄｅｍａｎｄｅｄｂｙｔｈｅｏｆｍａｒｋｅｔ．ＴｈｅａｉｎｐｕｔｖｏｌｔａｇｅａｎｄｌｏａｄｖｏｌｔａｇｅｏｆＬＥＤｓａｓｔｒｉｎｇｓ（ｉ．ｅ．ｎｕｍｂｅｒｓｅｆｆｉｃｉｅｎｃｙｉｓＬＥＤｓ）ｃｈａｎｇｅｓｗｉｔｈｉｎｃｅｒｔａｉｎｒａｎｇｅ，Ｉｔｉｓｒｅｑｕｉｒｅｄｓｔｉｌｌｈａｖｉｎｇｈｉｇｈ—ｐｒｅｃｉｓｉｏｎｃｏｎｓｔａｎｔｃｕｒｒｅｎｔ．Ａｎｄｔｈｅｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅｉｓｓｉｍｐｌｅ，ｔｈｅｃｏｓｔｉｓｌｏｗ，ａｎｄｔｈｅｈｉｇｈ．‘ＴｈｅｒｅｓｅａｒｃｈＣａｎｂｅｓｕｍｍａｒｉｚｅｄａｓｆｏｌｌｏｗｓ：Ｆｉｒｓｔ，ｔｈｅｆｅａｔｕｒｅｓａｎｄｔｈｅｄｅｖｅｌｏｐｍｅｎｔｏｆｈｉｇｈｐｏｗｅｒＬＥＤｌｉｇｈｔｉｎｇａｎｄｔｈｅｃｌａｓｓｉｆｉｃａｔｉｏｎｏｆｗｈｉｔｅＬＥＤｄｒｉｖｅｒｃｉｒｃｕｉｔｓｗｅｒｅｉｎｔｒｏｄｕｃｅｄ．ＴｈｅｎｔｈｅｔｈｅｓｉｓａｎａｌｙｚｅｄｔｈｅｐｒｉｎｃｉｐｌｅａｎｄｃｏｎｔｒｏｌｓｔｒａｔｅｇｙｏｆｔｈｅＤＣ－ＤＣｃｏｎｖｅｒｔｅｒｃｉｒｃｕｉｔｓ，ｉｎｃｌｕｄｉｎｇｔｈｅｐｒｉｎｃｉｐｌｅｓａｎａｌｙｓｉｓｏｆｔｈｅｔｈｒｅｅｃｉｒｃｕｉｔｔｏｐｏｌｏｇｉｅｓ，ｔｗｏｋｉｎｄｓｏｆｆｅｅｄｂａｃｋｃｏｎｔｒｏｌｍｏｄｅｓｃｏｎｔｒｏｌｐｒｉｎｃｉｐｌｅ，ｃｉｒｃｕｉｔｃｏｎｓｔａｎｔ－ｃｕｒｒｅｎｔｏｕｔｐｕｔｏｆｃｏｎｖｅｒｔｅｒｉｓａｎｄｔｈｒｅｅｋｉｎｄｓｏｆｃｏｎｔｒｏｌｍｏｄｅ．Ｔｈｅｎ，ｔｈｅａｌｇｏｒｉｔｈｍａｎｄｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅ，ｂｅｅｎｐｒｅｓｅｎｔｅｄｉｎｔｈｉｓｐａｐｅｒ，ｏｆｔｈｅＢｕｃｋ－ｔｙｐｅ，Ｂｏｏｓｔ－ｔｙｐｅ，ａｎｄＢｕｃｋ－Ｂｏｏｓｔｔｙｐｅｈｉｇｈ?ｐｏｗｅｒＬＥＤａｎｄｄｅｓｉｇｎｏｆｖａｒｉｏｕｓｃｅｌｌｃｉｒｃｕｉｔｉｓｆｉｎｉｓｈｅｄ．Ａａｒｅａｎａｌｙｚｅｄ．Ｆｉｎａｌｌｙ，ｔｈｅａｎａｌｙｓｉｓａＢｕｃｋ?－ｔｙｐｅａｎｄＦｌｙｂａｃｋ?－ｔｙｐｅＬＥＤｓｃｏｎｓｔａｎｔｃｕｒｒｅｎｔＤＣ－－ＤＣｄｒｉｖｉｎｇｃｏｎｖｅｒｔｅｒｓｅｔｕｐｆｏｒｏｆｄｒｉｖｉｎｇｓｅｖｅｒａｌ３５０ｍＡ，１ｖａｒｉａｂｌｅｓｏｎＷＬｕｘｅｏｎＴＭＳｔａｒ．ＥｘｐｅｒｉｍｅｎｔｓａｃｃｕｒａｃｙｗｅｒｅｗｅｒｅｃａｒｒｉｅｄＯｕｔａｎｄｔｈｅｉｍｐａｃｔｓａｃｏｎｓｔａｎｔｃｕｒｒｅｎｔａｎａｌｙｚｅｄ．Ｔｈｅｄｅｓｉｇｎ．ｅｘｐｅｒｉｍｅｎｔａｌｒｅｓｕｌｔｓｈａｖｅｇｏｏｄａｇｒｅｅｍｅｎｔｗｉｔｈｔｈｅｏｒｅｔｉｃａｎａｌｙｓｉｓａｎｄｃｉｒｃｕｉｔｓｔｒｕｃｔｕｒｅ浙江大学硕上学位论文摘要Ｋｅｙｗｏｒｄ：ＨｉｇｈＰｏｗｅｒＬＥＤ；ＤＣ．ＤＣｃｏｎｖｅｒｔｅｒＣｏｎｓｔａｎｔｃｕｒｒｅｎｔｄｒｉｖｅｒ；Ｓｗｉｔｃｈｉｎｇｍｏｄｅｐｏｗｅｒｓｕｐｐｌｙ；浙江大学研究生学位论文独创性声明本人声明所呈交的学位论文是本人在导师指导下进行的研究工作及取得的研究成果。
大功率LED驱动电源方案分享之驱动电路设计
大功率的LED驱动电源设计是目前很多工程师的工作重点，而在这种大功率的LED电源设计过程中，首先需要解决的，就是散热问题。
在今明两天的方案分享过程中，我们将会为大家分享一种散热性能较好的大功率LED驱动电源方案。
这一方案特别适用于工作电压为3.4V、工作电流为350mA的大功率LED，比较适合路灯照明系统的需要。
在今天的文章中，我们先来看一下该方案的驱动电路设计情况。
在本方案中，我们所设计的这一大功率LED电源在散热方面，主要采用散热基板方式，既能很好地解决散热问题，同时还会利用并联齐纳管的方式来对过压、过流进行保护。

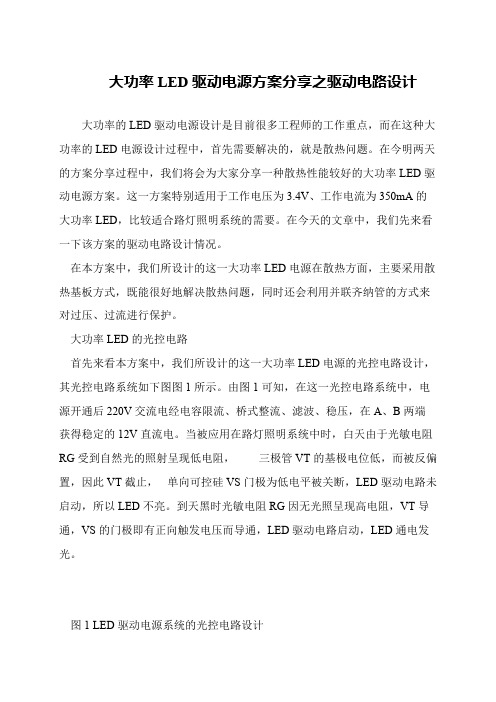

大功率LED的光控电路
首先来看本方案中，我们所设计的这一大功率LED电源的光控电路设计，其光控电路系统如下图图1所示。
由图1可知，在这一光控电路系统中，电源开通后220V交流电经电容限流、桥式整流、滤波、稳压，在A、B两端获得稳定的12V直流电。
当被应用在路灯照明系统中时，白天由于光敏电阻RG受到自然光的照射呈现低电阻，三极管VT的基极电位低，而被反偏置，因此VT截止，单向可控硅VS门极为低电平被关断，LED驱动电路未启动，所以LED不亮。
到天黑时光敏电阻RG因无光照呈现高电阻，VT导通，VS的门极即有正向触发电压而导通，LED驱动电路启动，LED通电发光。
图1 LED驱动电源系统的光控电路设计。
