LED电源驱动电路的基本设计详解

LED驱动电源设计与方案攻略电源作为电子设备中的关键组成部分，对LED驱动电源的设计要求十分严格。

在设计和选择LED驱动电源时，需要考虑以下几个方面：效率、功率因数、输入电压范围、输出稳定性、保护电路等。

本文将从这些方面详细介绍LED驱动电源的设计与方案攻略。

首先，效率是LED驱动电源设计的关键指标之一、一般来说，LED的驱动电源效率应在85%以上才能满足节能要求。

为提高效率，可以采用高效率的开关电源作为LED驱动电源。

开关电源具有高效率和小体积等优势，能够满足不同功率和电压要求的LED驱动。

其次，功率因数的考虑也是很重要的。

较高的功率因数能够减少无功功率，提高电源的利用率，减少对电网的干扰。

为使LED驱动电源具有较高的功率因数，可以选择具备功率因数校正电路的开关电源。

第三，输入电压范围也需要考虑。

不同场景下的LED灯具可能需要适应不同的输入电压范围，因此，LED驱动电源的输入电压范围需根据实际需求来确定。

常见的输入电压范围是AC85-264V，即适用于各种家用电源标准。

最后，保护电路也是设计LED驱动电源时必不可少的部分。

保护电路主要包括过电流保护、过压保护、过温保护等功能，能够有效保护LED驱动电源和LED灯具。

过电流保护可以避免因负载过大而烧毁电源，过压保护可以避免负载过小或电网电压突变时对LED产生损坏，过温保护可以避免过高的温度对电源和LED产生损坏。

综上所述，设计和选择LED驱动电源需要从效率、功率因数、输入电压范围、输出稳定性、保护电路等多个方面进行考虑。

合理的设计和选择LED驱动电源能够保证LED灯具的正常工作并满足节能要求，为用户提供舒适的照明环境。

设计LED驱动电源需要综合考虑以上几点，根据具体场景和需求来确定最佳方案，以实现高效、稳定和可靠的LED驱动电源。

照明用LED驱动电源设计基础LED 的排列方式及LED 光源的规范确定着基本的驱动器要求。

LED 驱动器的主要功能就是在确定的工作条件范围下限制流过LED 的电流，而无论输入及输出电压如何变更。

最常用的是接受变压器来进行电气隔离。

文中论述了LED 照明设计须要考虑的因素一、LED驱动器通用要求驱动LED 面临着不少挑战，如正向电压会随着温度、电流的变更而变更，而不同个体、不同批次、不同供应商的LED 正向电压也会有差异；另外，LED 的“色点”也会随着电流及温度的变更而漂移。

另外，应用中通常会运用多颗LED，这就涉及到多颗LED 的排列方式问题。

各种排列方式中，首选驱动串联的单串LED，因为这种方式不论正向电压如何变更、输出电压(Vout)如何“漂移”，均供应极佳的电流匹配性能。

当然，用户也可以接受并联、串联-并联组合及交叉连接等其它排列方式，用于须要“相互匹配的”LED 正向电压的应用，并获得其它优势。

如在交叉连接中，假如其中某个LED 因故障开路，电路中仅有1 个LED 的驱动电流会加倍，从而尽量削减对整个电路的影响。

LED 的排列方式及LED 光源的规范确定着基本的驱动器要求。

LED 驱动器的主要功能就是在确定的工作条件范围下限制流过LED 的电流，而无论输入及输出电压如何变更。

LED驱动器基本的工作电路示意图如图2 所示，其中所谓的“隔离”表示沟通线路电压和LED(即输入和输出)之间没有物理上的电气连接，最常用的是接受变压器来电气隔离，而“非隔离”则没有接受高频变压器来电气隔离。

值得一提的是，在LED 照明设计中，AC-DC 电源转换和恒流驱动这两部分电路可以接受不同配置：1)整体式(integral)配置，即两者融合在一起，均位于照明灯具内，这种配置的优势包括优化能效及简化安装等；2)分布式(distributed)配置，即两者单独存在，这种配置简化平安考虑，并增加灵敏性。

LED 驱动器依据不同的应用要求，可以接受恒定电压(CV)输出工作，即输出为确定电流范围下钳位的电压；也可以接受恒定电流(CC)输出工作，输出的设计能严格限定电流；也可能会接受恒流恒压(CCCV)输出工作，即供应恒定输出功率，故作为负载的LED 的正向电压确定其电流。

LED灯驱动电源的设计与制作一、引言随着LED（Light Emitting Diode，发光二极管）技术的不断发展和普及应用，LED灯的用途越来越广泛，从家庭照明到汽车照明、室内展览等各种领域。

为了保证LED灯的稳定工作和延长寿命，合理设计和制作LED灯驱动电源是非常重要的。

二、LED灯工作原理LED灯是一种半导体器件，其正常工作需要驱动电流提供能量。

普通的LED一般需要1.5至3伏电压来点亮，而电流在几毫安到几十毫安之间。

因此，LED灯的驱动电源设计既需要提供合适的电压，又需要限制合理的电流。

三、LED灯驱动电源设计原则1.稳定性由于LED灯的工作要求电源电压和电流的稳定性，设计电源时应以稳定为前提，尽量减小电压和电流的波动。

2.高效率为了节约能源和减少损耗，LED灯驱动电源的效率应尽可能高。

3.外围电路简单合理设计和制作的LED灯驱动电源应尽可能简单，外围电路的元器件数量和复杂度应尽量减少，避免电源波动和噪音干扰。

四、LED灯驱动电源的设计与制作步骤1.确定工作电压和电流要求根据实际需求，确定LED灯的工作电压和电流要求，包括额定电压和额定电流范围。

2.选择驱动电源拓扑结构常见的LED灯驱动电源拓扑结构有线性驱动、开关转换电源和共阴共阳驱动等。

根据实际情况选择合适的拓扑结构。

3.设计电路图根据选定的拓扑结构，设计合适的电路图。

包括输入滤波电路、变压器、稳压电路等。

4.选择合适的元器件根据电路图和要求，选择合适的元器件，如变压器、电容、二极管、电阻等。

5.PCB设计将电路图转化为PCB设计，包括布局和走线。

注意将高功率元器件与低功率元器件隔离，减少干扰。

6.制作和组装根据PCB设计制作线路板，并进行元器件的组装和焊接。

7.调试和测试将制作好的LED灯驱动电源连接至LED灯，进行调试和测试。

包括输入和输出电压、输出电流的稳定性等。

8.优化和改进根据测试结果，对LED灯驱动电源进行优化和改进。

主要包括提高稳定性、效率，减小尺寸和重量等。

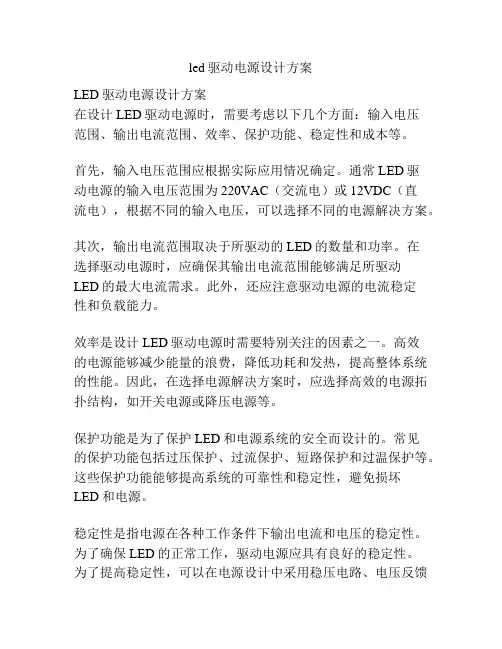

led驱动电源设计方案LED驱动电源设计方案在设计LED驱动电源时，需要考虑以下几个方面：输入电压范围、输出电流范围、效率、保护功能、稳定性和成本等。

首先，输入电压范围应根据实际应用情况确定。

通常LED驱动电源的输入电压范围为220VAC（交流电）或12VDC（直流电），根据不同的输入电压，可以选择不同的电源解决方案。

其次，输出电流范围取决于所驱动的LED的数量和功率。

在选择驱动电源时，应确保其输出电流范围能够满足所驱动LED的最大电流需求。

此外，还应注意驱动电源的电流稳定性和负载能力。

效率是设计LED驱动电源时需要特别关注的因素之一。

高效的电源能够减少能量的浪费，降低功耗和发热，提高整体系统的性能。

因此，在选择电源解决方案时，应选择高效的电源拓扑结构，如开关电源或降压电源等。

保护功能是为了保护LED和电源系统的安全而设计的。

常见的保护功能包括过压保护、过流保护、短路保护和过温保护等。

这些保护功能能够提高系统的可靠性和稳定性，避免损坏LED和电源。

稳定性是指电源在各种工作条件下输出电流和电压的稳定性。

为了确保LED的正常工作，驱动电源应具有良好的稳定性。

为了提高稳定性，可以在电源设计中采用稳压电路、电压反馈控制和电流反馈控制等技术。

最后，成本也是设计电源时需要考虑的因素之一。

为了降低成本，可以选择使用集成电路来实现电源功能，同时考虑功率元件和辅助元器件的成本。

在设计LED驱动电源时，需要根据实际需求综合考虑输入电压范围、输出电流范围、效率、保护功能、稳定性和成本等因素。

通过选择适合的拓扑结构、电源解决方案和元器件，可以设计出满足LED驱动需求的高性能、高稳定性、高效率和高可靠性的LED驱动电源。

恒流案大全恒流源是电路中广泛使用的一个组件，这里我整理一下比较常见的恒流源的结构和特点。

恒流源分为流出(Current Source)和流入(Current Sink)两种形式。

最简单的恒流源，就是用一只恒流二极管。

实际上，恒流二极管的应用是比较少的，除了因为恒流二极管的恒流特性并不是非常好之外，电流规格比较少，价格比较贵也是重要原因。

最常用的简易恒流源如图(1) 所示，用两只同型三极管，利用三极管相对稳定的be电压作为基准，电流数值为：I = Vbe/R1。

这种恒流源优点是简单易行，而且电流的数值可以自由控制，也没有使用特殊的元件，有利于降低产品的成本。

缺点是不同型号的管子，其be电压不是一个固定值，即使是相同型号，也有一定的个体差异。

同时不同的工作电流下，这个电压也会有一定的波动。

因此不适合精密的恒流需求。

为了能够精确输出电流，通常使用一个运放作为反馈，同时使用场效应管避免三极管的be电流导致的误差。

典型的运放恒流源如图(2)所示，如果电流不需要特别精确，其中的场效应管也可以用三极管代替。

电流计算公式为：I = Vin/R1这个电路可以认为是恒流源的标准电路，除了足够的精度和可调性之外，使用的元件也都是很普遍的，易于搭建和调试。

只不过其中的Vin还需要用户额外提供。

从以上两个电路可以看出，恒流源有个定式（寒，“定式”好像是围棋术语XD），就是利用一个电压基准，在电阻上形成固定电流。

有了这个定式，恒流源的搭建就可以扩展到所有可以提供这个“电压基准”的器件上。

最简单的电压基准，就是稳压二极管，利用稳压二极管和一只三极管，可以搭建一个更简易的恒流源。

如图(3)所示：电流计算公式为：I = (Vd-Vbe)/R1TL431是另外一个常用的电压基准，利用TL431搭建的恒流源如图(4)所示，其中的三极管替换为场效应管可以得到更好的精度。

TL431组成流出源的电路，暂时我还没想到:)TL431的其他信息请参考《TL431的部结构图》和《TL431的几种基本用法》电流计算公式为：I = 2.5/R1事实上，所有的三端稳压，都是很不错的电压源，而且三端稳压的精度已经很高，需要的维持电流也很小。

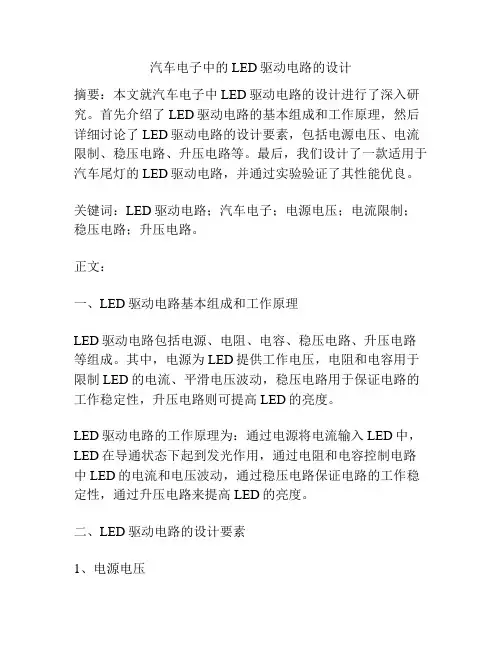

汽车电子中的LED驱动电路的设计摘要：本文就汽车电子中LED驱动电路的设计进行了深入研究。

首先介绍了LED驱动电路的基本组成和工作原理，然后详细讨论了LED驱动电路的设计要素，包括电源电压、电流限制、稳压电路、升压电路等。

最后，我们设计了一款适用于汽车尾灯的LED驱动电路，并通过实验验证了其性能优良。

关键词：LED驱动电路；汽车电子；电源电压；电流限制；稳压电路；升压电路。

正文：一、LED驱动电路基本组成和工作原理LED驱动电路包括电源、电阻、电容、稳压电路、升压电路等组成。

其中，电源为LED提供工作电压，电阻和电容用于限制LED的电流、平滑电压波动，稳压电路用于保证电路的工作稳定性，升压电路则可提高LED的亮度。

LED驱动电路的工作原理为：通过电源将电流输入LED中，LED在导通状态下起到发光作用，通过电阻和电容控制电路中LED的电流和电压波动，通过稳压电路保证电路的工作稳定性，通过升压电路来提高LED的亮度。

二、LED驱动电路的设计要素1、电源电压LED的正常工作需要一定的电源电压，一般为2-4V左右。

因此，在LED驱动电路设计中，需要选择适当的电源电压，同时要考虑电源稳定性、噪声等因素。

2、电流限制LED的亮度和使用寿命与工作电流密切相关，因此需要通过电流限制电路来限制电路中LED的电流，并保证其工作稳定性。

一般采用恒流源、电阻等方法控制电路中LED的电流。

3、稳压电路稳压电路主要用于保证电路的稳定性，避免因外界因素引起的电压波动等对LED的影响。

常用的稳压电路有Zener二极管稳压、三端稳压等。

4、升压电路升压电路可提高LED的工作电压，从而提高LED的亮度。

升压电路的种类较多，如电感升压、电容升压等。

三、一款适用于汽车尾灯的LED驱动电路设计以适用于汽车尾灯的LED驱动电路为例，其基本设计如下：1、电源电压选择：选择12V电源，可以满足LED驱动的基本需求。

2、电流限制：采用恒流源的方法，通过调整电流源中的电阻R1来控制电路中LED的电流。

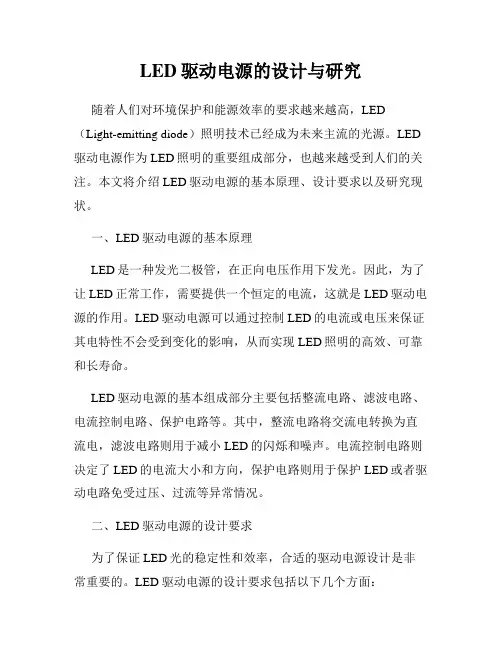

LED驱动电源的设计与研究随着人们对环境保护和能源效率的要求越来越高，LED （Light-emitting diode）照明技术已经成为未来主流的光源。

LED 驱动电源作为LED照明的重要组成部分，也越来越受到人们的关注。

本文将介绍LED驱动电源的基本原理、设计要求以及研究现状。

一、LED驱动电源的基本原理LED是一种发光二极管，在正向电压作用下发光。

因此，为了让LED正常工作，需要提供一个恒定的电流，这就是LED驱动电源的作用。

LED驱动电源可以通过控制LED的电流或电压来保证其电特性不会受到变化的影响，从而实现LED照明的高效、可靠和长寿命。

LED驱动电源的基本组成部分主要包括整流电路、滤波电路、电流控制电路、保护电路等。

其中，整流电路将交流电转换为直流电，滤波电路则用于减小LED的闪烁和噪声。

电流控制电路则决定了LED的电流大小和方向，保护电路则用于保护LED或者驱动电路免受过压、过流等异常情况。

二、LED驱动电源的设计要求为了保证LED光的稳定性和效率，合适的驱动电源设计是非常重要的。

LED驱动电源的设计要求包括以下几个方面：1. 高效稳定的输出LED驱动电源的输出需要具有高效稳定的特性。

这意味着在任何工作负载下，输出电流和电压都保持不变。

此外，输出电源需要具备稳定性和高效性能，从而避免出现低效、能耗高等问题。

2. 高精度控制LED驱动电源的控制质量和准确度影响LED灯的光质和亮度。

因此，LED驱动电源需要具有高精度控制，如输出电流和电压的精度达到1%或更高，以确保高质量的光输出。

3. 可扩展性和可靠性LED驱动电源的设计需要考虑市场需求和未来技术改进的可能性。

因此，驱动电源应具有可扩展性和可靠性，以应对不断变化的需求和技术创新带来的挑战。

三、LED驱动电源的研究现状目前，LED驱动电源的研究主要有以下几个方向：1. 恒流驱动电源研究恒流驱动电源是一种控制电流的技术，以确保LED的工作电流不会随环境、负载之间的变化而发生变化。

LED照明驱动电源设计1. 引言近年来，随着环保意识的提高以及节能政策的实施，LED照明在居民和工业领域中得到了广泛的应用。

而要保证LED灯光的正常运行，一个稳定可靠的驱动电源是必不可少的。

本文将探讨LED照明驱动电源的设计原理、技术要点以及市场现状。

2. LED照明驱动电源的原理LED照明驱动电源的原理是将交流电转换为直流电，并提供合适的电压和电流给LED灯。

其中，直流稳压的设计是关键。

常见的驱动电源有恒流驱动和恒压驱动两种方式。

恒流驱动可保证LED灯的亮度稳定，而恒压驱动则能适应不同数量和类型的LED灯串联。

3. LED照明驱动电源的设计要点(1) 电源效率：高效的电源设计可以降低能源消耗并减少热量产生，提高LED照明系统的可靠性。

(2) 稳定性：驱动电源应具备较高的稳定性，防止电压波动和电流过大对LED灯的损害。

(3) 电流精度：精确控制电流可确保LED灯的亮度均匀一致，防止闪烁和过亮现象。

(4) 故障保护：驱动电源应具备过压、过流和短路保护功能，以提高LED照明系统的安全性和可靠性。

(5) 散热设计：合理的散热设计可延长驱动电源的寿命，提高LED灯的稳定性和可靠性。

4. LED照明驱动电源的市场现状目前，LED照明驱动电源市场呈现出快速增长的趋势。

随着LED技术的不断发展和应用范围的扩大，市场对高效、稳定、可靠的驱动电源的需求也在不断提升。

同时，随着智能家居和智能照明的兴起，对驱动电源的智能化要求也越来越高。

5. 未来展望随着科技的发展和人们对绿色节能产品的追求，LED照明驱动电源市场将持续增长。

未来，驱动电源厂商将致力于提高电源效率、增强故障保护功能以及实现更智能化的控制方式。

同时，与LED照明灯具的整合也将成为未来的发展趋势。

结论在LED照明的发展过程中，驱动电源的设计起着至关重要的作用。

一个优秀的LED照明驱动电源不仅能保证LED灯的正常运行，还能提高灯具的亮度、寿命和用户体验。

随着技术的发展和市场需求的变化，今后的驱动电源设计将更加注重高效、稳定、可靠和智能化的发展方向。

LED灯具驱动电源的设计随着LED灯具在照明领域的广泛应用，LED灯具驱动电源的设计变得越来越重要。

合适的驱动电源设计可以保证LED灯具的安全稳定工作，并且提高能源利用效率。

在设计LED灯具驱动电源时，需要考虑到以下几个方面：1.输入电源特性：设计驱动电源时，首先需要考虑输入电源的特性，包括额定电压、频率范围与电流波动。

根据输入电源特性，选择合适的驱动IC和元件。

2.输出电流与电压：根据LED灯具的工作特性，确定所需的输出电流和电压。

这个决定了驱动电源的功率大小和稳定性要求。

3.调光功能：根据需求，设计驱动电源是否需要具备调光功能。

调光功能可以实现LED灯具的亮度调节，在节能的同时满足不同场合的照明需求。

4.电磁兼容性：在驱动电源的设计中，需要考虑到电磁兼容性，避免驱动电源对其他电子设备产生干扰。

可以通过合适的滤波电路以及良好的布局设计来降低电磁干扰。

5.效率：设计驱动电源时，需要考虑电源的转换效率。

高效率的设计可以降低能源的损耗，并减少电源的散热问题。

6.保护功能：驱动电源设计中，保护电路是不可忽视的。

设计应包含过流保护、过压保护、过温保护等保护电路，以保证驱动电源和LED灯具的安全可靠运行。

7.尺寸和外观：外观设计也是驱动电源设计中需要考虑的因素之一、驱动电源的尺寸和外观应与LED灯具的形式相适应，以便于安装和应用。

同时，为了提高散热效果，外壳设计应具备良好的散热性能。

8.可靠性和寿命：在设计驱动电源时，应考虑到驱动电源的可靠性和寿命。

选择优质的元件和合理的设计可以提高驱动电源的可靠性，并延长使用寿命。

总之，设计LED灯具驱动电源需要综合考虑输入电源特性、输出电流与电压、调光功能、电磁兼容性、效率、保护功能、尺寸和外观、可靠性和寿命等因素。

通过合理的选择元件和设计方案，可以设计出满足LED灯具工作需要的驱动电源，提高LED灯具的性能和使用寿命。
