第一部分：大木作解析一、“大木作”释义：指建筑一切骨干木架总称，剩余装修部分称小木作。
二、“大木作”在中国木建筑中的核心地位：它是建筑的主要结构。
它掌控了整个建筑的等级、规模和尺度。
它是千变万化的建筑造型的基础一、材分制：宋——材分八等；清——分十一等斗口二、大木作结构类型：抬梁、穿斗和井干（han）三、大木作主要构件：柱-梁-枋-檩-椽及其相互关系四、斗栱五、殿堂造与厅堂造六、举折与举架/提栈七、庑殿推山与歇山收山大木作含义有三：1、建筑物主要木构架；2、做大木构架的工种；3、大木构架的营造技艺。
大木作和小木作意义相对小木作也称为装折，是除了主要木构架以外的室内分隔、装饰装修的木结构。
如天花、隔断等。
四、大木作的关键内容：1、制度和文化；2、大木作的营造技艺；一：制度和文化（可以不看，90%不考）官式和民间营造的相互影响官式中的民间因素明代官式与江南的渊源关系模数化设计施工贵柔的体系柔性的结构柔曲的外形柔糜的装修、色彩七、庑殿推山与歇山收山一、材分制：宋——材分八等；清——分十一等斗口（前三等无实例）材分制最大的作用是实现了构件的模数化。
二、大木作结构类型:1、抬梁式2、穿斗式3、井干式三、大木作主要构件：柱-梁-枋-檩-椽梁：宋称梁或栿，（几椽栿按其所承的椽数而定）清称梁，（几架梁按其所承檩数而定）乳栿:长两椽架的梁。
平梁:梁架中最上一层梁栿，长二架椽。
宋木梁长宽比＝3：2，出头样式有批竹梁头、蚂蚱头等角梁——翼角做法：江南做法及特点：嫩戗发戗：檐口平直，角部基本不起翘，仅戗脊在近屋角处向上反翘，构造简单；实例：苏州拙政园绣绮亭和怡园小沧浪亭。
水戗发戗：枋（宋称阑额）：大额枋（阑额）－小额枋（由额）、由额垫板檐枋平板枋（宋称普拍枋）：平置于阑额之上，用以承托斗栱的构件联系屋架的檩下枋、垫板（联系梁头）：金枋、脊枋；金垫板、脊垫板随梁枋：随梁下的柱间枋料穿插枋：无斗栱大木檐廊梁下的枋料檩(宋称榑，清有斗栱之大式用桁）檩的名称：脊桁(檩）－脊榑；上金桁(檩）－上平榑、中金桁（檩）－中平榑、下金桁（檩）－下平榑；正心桁（檐檩）－牛脊榑（承椽方）、挑檐桁－撩风榑（撩檐方）相关构件：生头木：宋代放置在榑背上，使屋面纵轴方向略呈曲面升起。

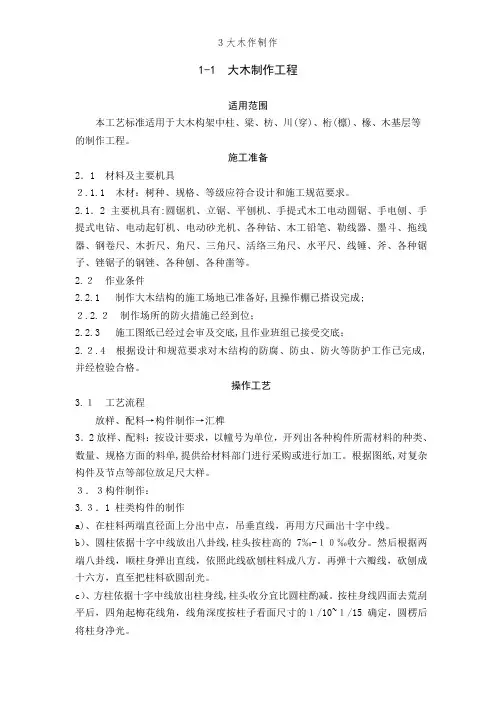

1-1 大木制作工程适用范围本工艺标准适用于大木构架中柱、梁、枋、川(穿)、桁(檩)、椽、木基层等的制作工程。
施工准备2．1 材料及主要机具２.1.1 木材：树种、规格、等级应符合设计和施工规范要求。
2.1．2 主要机具有:圆锯机、立锯、平刨机、手提式木工电动圆锯、手电刨、手提式电钻、电动起钉机、电动砂光机、各种钻、木工铅笔、勒线器、墨斗、拖线器、钢卷尺、木折尺、角尺、三角尺、活络三角尺、水平尺、线锤、斧、各种锯子、锉锯子的钢锉、各种刨、各种凿等。
2.２作业条件2.2.1 制作大木结构的施工场地已准备好,且操作棚已搭设完成;２.2.２制作场所的防火措施已经到位；2.2.3 施工图纸已经过会审及交底,且作业班组已接受交底；2.２.4 根据设计和规范要求对木结构的防腐、防虫、防火等防护工作已完成,并经检验合格。
操作工艺3.１工艺流程放样、配料→构件制作→汇榫3．2放样、配料：按设计要求，以幢号为单位，开列出各种构件所需材料的种类、数量、规格方面的料单,提供给材料部门进行采购或进行加工。
根据图纸,对复杂构件及节点等部位放足尺大样。
３．３构件制作：3.３．1 柱类构件的制作a)、在柱料两端直径面上分出中点，吊垂直线，再用方尺画出十字中线。
b）、圆柱依据十字中线放出八卦线,柱头按柱高的7‰-１０‰收分。
然后根据两端八卦线，顺柱身弹出直线，依照此线砍刨柱料成八方。
再弹十六瓣线，砍刨成十六方，直至把柱料砍圆刮光。
c）、方柱依据十字中线放出柱身线,柱头收分宜比圆柱酌减。
按柱身线四面去荒刮平后，四角起梅花线角，线角深度按柱子看面尺寸的１/10~１/15确定，圆楞后将柱身净光。
d)、弹画柱身中线,按优面朝外原则，选定各柱位置，并在内侧距柱脚30ｃｍ处标记位置号。
外檐柱按柱高７‰－10‰弹出升线。
ｅ)、按照丈杆及柱位、方向画定榫卯位置与柱脖、柱脚及盘头线,按所画尺寸剔凿卯眼，锯出口子、榫头。
穿插枋卯口为大进小出结构，进榫部分卯口高按穿插枋高,半榫深按１／3柱径,出榫部分高按进榫的一半，榫头露出柱皮１／2柱径。

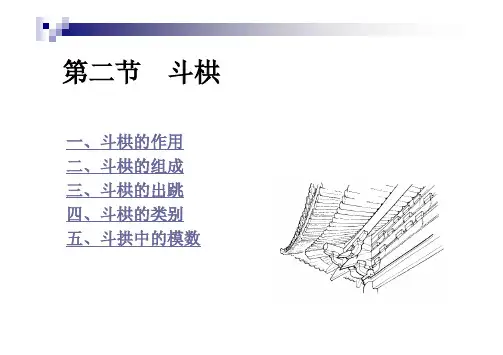

第二节斗栱一、斗栱的作用二、斗栱的组成三、斗栱的出跳四、斗栱的类别五、斗拱中的模数一、斗栱的作用1.增加挤压面的作用2.支承挑檐檩3.联结柱网4.减少净跨，减小弯矩、剪力5.抗震6.装饰作用7.等级标志8.模数作用1.增加挤压面的作用2.支承挑檐檩3.联结柱网4.减少净跨，减小弯矩、剪力二、斗拱的组成（清代）1.斗2.升3.栱4.昂5.枋课本P301清式斗拱正面清式斗拱侧面1.斗：双向开口坐斗：最大的又称大斗，位于一组斗拱最下的构件十八斗：除了大斗以外的斗全是十八斗坐斗十八斗2.升：单向开口槽升子：正心栱两端的升．外侧有槽，以固定栱垫板．三才升：除了槽升子，其余的升都是三才升槽升子三才升宋、清时期斗的名称的对应关系清宋斗坐斗————————————栌斗十八斗———————————交互斗斗升槽升子没有对应关系齐心斗三才升书上说是对应是错的散斗3.栱翘：垂直于立面的栱横栱：平行于立面的栱称横栱瓜拱：短的。
位于柱头上平行于立面的叫正心瓜拱万栱：长的。
位于柱头上平行于立面的叫正心万拱厢栱：最里、最外的宋、清时期栱的名称的对应关系清宋瓜栱—————瓜子栱正心瓜拱——泥道栱横栱万栱—————慢栱横栱栱正心万拱——泥道慢拱栱厢拱—————令栱翘———————————————华栱4.昂是斗拱中斜置的构件。
宋代时起杠杆作用，清代做假昂。
5.枋正心枋：落在柱轴线上，承檐檩挑檐枋：承挑檐檩井口枋：承井口式天花板拽枋：除上述外其他枋里拽外拽三、斗拱的出跳出跳的轴线到中轴线的距离为一跳。
出跳的多少代表等级的大小。
宋称铺作，出跳与铺作的对应关系：（图说P116）出一跳—四铺作，出二跳—五铺作，出三跳—六铺作，出四跳—七铺作，出五跳—八铺作清称跴(踩)，跴与出跳的对应关系：出一跳—三跴，出两跳—五跴，出三跳—七跴规律：跳n 踩2n+1 铺作n+3宋式斗栱的基本组成：斗，栱，昂，枋华栱横栱栌斗衬方头耍头昂斗栱 3 描述：跳n 踩2n+1 铺作n+34 模数：外檐内檐/ 柱头补间转角四、斗拱的类别1.根据部位：柱头科—柱头铺作清代平身科—补间铺作宋代角科——转角铺作2.根据做法（清式）1)一斗二升交麻叶与一斗三升斗栱。
第一部分：大木作解析一、“大木作”释义：指建筑一切骨干木架总称，剩余装修部分称小木作。
二、“大木作”在中国木建筑中的核心地位：它是建筑的主要结构。
它掌控了整个建筑的等级、规模和尺度。
它是千变万化的建筑造型的基础一、材分制：宋——材分八等；清——分十一等斗口二、大木作结构类型：抬梁、穿斗和井干（han）三、大木作主要构件：柱-梁-枋-檩-椽及其相互关系四、斗栱五、殿堂造与厅堂造六、举折与举架/提栈七、庑殿推山与歇山收山大木作含义有三：1、建筑物主要木构架；2、做大木构架的工种；3、大木构架的营造技艺。
大木作和小木作意义相对小木作也称为装折，是除了主要木构架以外的室内分隔、装饰装修的木结构。
如天花、隔断等。
四、大木作的关键内容：1、制度和文化；2、大木作的营造技艺；一：制度和文化（可以不看，90%不考）官式和民间营造的相互影响官式中的民间因素明代官式与江南的渊源关系模数化设计施工贵柔的体系柔性的结构柔曲的外形柔糜的装修、色彩七、庑殿推山与歇山收山一、材分制：宋——材分八等；清——分十一等斗口（前三等无实例）材分制最大的作用是实现了构件的模数化。
二、大木作结构类型:1、抬梁式2、穿斗式3、井干式三、大木作主要构件：柱-梁-枋-檩-椽梁：宋称梁或栿，（几椽栿按其所承的椽数而定）清称梁，（几架梁按其所承檩数而定）乳栿:长两椽架的梁。
平梁:梁架中最上一层梁栿，长二架椽。
宋木梁长宽比＝3：2，出头样式有批竹梁头、蚂蚱头等角梁——翼角做法：江南做法及特点：嫩戗发戗：檐口平直，角部基本不起翘，仅戗脊在近屋角处向上反翘，构造简单；实例：苏州拙政园绣绮亭和怡园小沧浪亭。
水戗发戗：枋（宋称阑额）：大额枋（阑额）－小额枋（由额）、由额垫板檐枋平板枋（宋称普拍枋）：平置于阑额之上，用以承托斗栱的构件联系屋架的檩下枋、垫板（联系梁头）：金枋、脊枋；金垫板、脊垫板随梁枋：随梁下的柱间枋料穿插枋：无斗栱大木檐廊梁下的枋料檩(宋称榑，清有斗栱之大式用桁）檩的名称：脊桁(檩）－脊榑；上金桁(檩）－上平榑、中金桁（檩）－中平榑、下金桁（檩）－下平榑；正心桁（檐檩）－牛脊榑（承椽方）、挑檐桁－撩风榑（撩檐方）相关构件：生头木：宋代放置在榑背上，使屋面纵轴方向略呈曲面升起。
替木：短枋木，唐宋托榑常用替木。
襻间：长素枋结合替木和斗栱组成支撑，承托于平榑或脊榑下。
主要功能是襻拉相邻梁架使之联为一体。
唐宋建筑木构件之一，明清建筑中称为金枋、脊枋，与檩之间垫以檩垫板，联系相邻梁架。
叉手：脊榑两侧的斜杆，扶持脊榑或瓜柱。
清代几乎不用。
托脚：支撑各榑的斜杆，明清极少用。
檩条数、出廊方式、屋顶起脊、中柱落地否，形成了不同的梁架椽椽的位置：飞檐椽（宋称飞子）、檐椽、－上檐出花架椽、脑椽、顶椽（用于卷棚屋架）；相关构件：里口木（宋称飞魁）：檐椽端部上方置通长的直木，用以卡置飞檐椽。
屋角起翘时常以小连檐及闸口板代替，晚清正身部分亦改用之）连檐、瓦口、望板翼角檐椽、翼角翘飞椽枕头木：在屋角的挑檐檩、檐檩上放置，使角部屋面缓曲升起大式建筑与小式建筑大木区别：间架：大式可用9间11架，特例11间13架小式不得超过5间7架出廊：大式可用各种出廊方式小式不许用周围廊屋顶：大式可用各种屋顶形式和琉璃瓦件小式只能用硬山、悬山及卷棚做不许用庑殿、歇山、重檐，不许用筒瓦和琉璃瓦件大木构件：大式分为带斗栱的大式和不带斗栱的式；梁架结构增加了飞橼、扶脊木、角背、随梁枋等构件。
小式不许带斗栱；不许用上述梁架构件。
斗拱：汉代已经普遍使用斗栱宋式铺作分件：斗：（栌斗、交互斗、散斗、齐心斗）栱：华栱、横栱（泥道栱、瓜子栱、慢栱、令栱）昂：下昂、上昂（受压受弯的斜撑）枋（联系斗栱的长素木）柱头枋、撩檐枋、平棊枋、罗汉枋衬方头、耍头什么是斗拱1、斗栱是中国木架建筑的特有结构部件，其作用垫托、悬挑屋檐，使之深远。
是独立的弹性结构层，具有一定的减震作用。
等级与装饰作用。
2、唐宋的斗栱用材大，布置疏朗，悬挑结构机能明显；明清以后则以垫托为主，装饰作用增加，用料大大减小，排列密集。
斗栱的演变：由大而小；由简而繁；由雄壮而纤丽；由结构而装饰；由真结构而变成假刻；分布由疏朗而繁密3、斗栱在宋代称为“铺作”；清以后称“斗科”或“斗栱”。
4、斗栱的主要构件是：栱、斗、昂栱是短的悬臂梁，是斗栱的主要构件；斗是栱与昂的支座垫块；昂作用类似于栱，是斜向的构件。
5、联系斗拱的枋二、宋式铺作宋式铺作类别柱头铺作（柱头科）、转角铺作（角科）、补间铺作（平生科）：通常当心间2朵，其它次、稍间各一朵（一攒）宋式铺作出跳“一跳” ：宋式斗栱每出挑出一层为一跳。
“一铺”：每增高一层为一铺。
“出一跳为之四铺作”：至下而上层叠为栌斗、华栱出一跳、耍头木、衬方头共四铺，故称四铺作昂：中国古代建筑斗栱中重要构件之一。
有下昂和上昂之分。
下昂是顺着屋面坡度，自内向外，自上而下斜置的昂。
其功能是使出檐的重量通过杠杆原理与檐柱中心线以内檩、梁的重量相平衡，用于外檐。
如佛光寺大殿。
自宋代起，又有将华栱栱头做成昂式的，其结构作用已与栱无异，此种昂称为假昂，与上述真昂并用。
元代起假昂渐居统治地位，清代则已全部用假昂。
昂的外观，又有批竹，琴面及象鼻多种。
按部位不同，又有头昂、二昂、三昂之称。
上昂是向外向上挑的受压受弯构件，昂身不过柱中心线。
结构上起斜撑作用，可减少斗栱出跳。
多用于内檐、外檐斗栱里跳或平座斗栱的外跳中。
如：南宋苏州玄妙观三清殿。
宋式铺作造栱之制华栱断面有单材、足材之分；其它各栱断面均为单材重栱：在泥道栱、瓜子栱上叠慢栱；单栱：没用重叠慢栱记心造：在跳头上有横栱；偷心造：跳头上没横栱；唐宋常用偷心，金元以后多用重栱计心PPT92页是铺作的流程图二、清式斗科出跳：三踩斗拱出一跳，五踩斗拱出两跳…翘昂斗栱：外檐斗栱中最常用的一种。
品字斗栱：只用翘不用昂。
主要用于楼阁和城楼平座之下，或天花藻井周围。
镏金斗栱：与翘昂斗栱一样用作外檐斗栱，其正心构件以外，与各踩翘昂斗栱做法相同；其正心以内部分，将昂后尾、蚂蚱头后尾、撑头木后尾和桁碗后尾都折起秤杆。
它分为落金做法（杆件后尾斜落在金枋或花台枋上，顶在金檩垫板之下，多用于宫殿建筑外檐）和挑金做法（杆件后尾挑在金檩垫板之下，多用于亭类建筑外檐）。
镏金斗栱是等级最高的斗栱制式，其折杆用料是不合理的。
清式斗栱分件斗：双向开口的坐斗（栌斗）、十八斗（交互斗）单向开口的槽升子（槽升子指的是在正心瓜栱、正心万栱上开着槽口的升）、三才升（三才升指的是在里外拽瓜栱、万栱和厢栱两端的升。
）宋代的齐心斗，在清代已不用斗。
栱：垂直于迎面的翘（宋称华栱）和平行于迎面的横栱。
横栱按其所在位置，细分为：正心瓜栱（宋称泥道栱），正心万栱（宋称泥道慢栱）里外拽瓜栱（宋统称瓜子栱）里外拽万栱（宋称慢栱）里外拽厢栱（宋称令栱）。

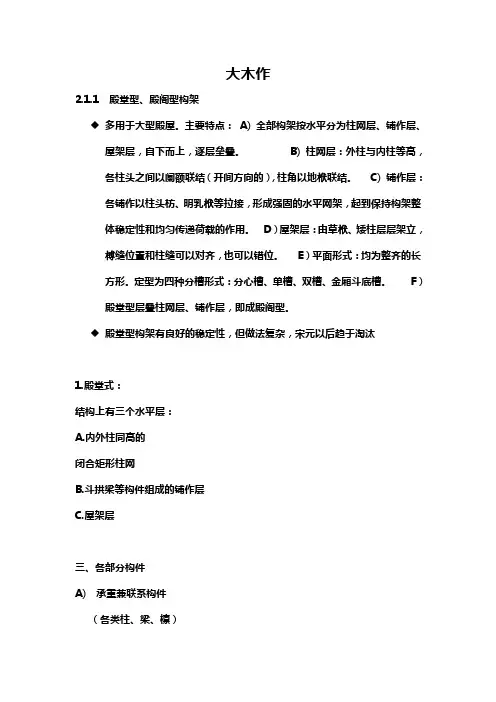

五、殿堂造与厅堂造殿堂造（殿堂、殿阁构架）多用于大型殿屋。
主要特点：1) 全部构架按水平分为柱网层、铺作层、屋架层，自下而上，逐层垒叠。
2) 柱网层：外柱与内柱等高，各柱头之间以阑额联结（开间方向的），柱角以地栿联结。
3) 铺作层：各铺作以柱头枋、明乳栿等拉接，形成强固的水平网架，起到保持构架整体稳定性和均匀传递荷载的作用。
4）屋架层：由草栿、矮柱层层架立，榑缝位置和柱缝可以对齐，也可以错位。
5）平面形式：均为整齐的长方形。
定型为四种分槽形式：分心槽、单槽、双槽、金厢斗底槽。
6）殿堂层叠柱网层、铺作层，即成殿阁。
殿堂造构架有良好的稳定性，但做法复杂，宋元以后趋于淘汰。
分心槽：是分心斗底槽的简称，宋代殿阁内部四种空间划分方式之一，即以一列中柱及柱上斗拱将殿身划分为前后相同的两个空间，一般用作殿门。
金厢斗底槽：宋代殿阁内部四种空间划分方式之一，特点是殿身内有一圈柱列与斗拱，将殿身空间划分为内外两层空间组成，外层环包内层。
副阶周匝：塔身、殿身周围包绕一圈外廊。
厅堂造与殿堂造的区别：1)“梁架分缝法－厅堂”与“水平分层法－殿堂”。
各梁架间以榑、襻间以及外柱阑额等连接成间，开间数不受限制。
2) 内柱随举势上升，而殿堂型外柱、内柱等高。
3) 殿堂型之铺作层的整体机能打散：斗栱位置随柱高变化。
4）平面形式无定型规定：屋架每间檩条位置统一、步架相等。
每缝梁架的梁长、柱子的位置数量可以不同，适应“减柱”，“移柱”。
殿堂型定型为四种分槽形式。
5）殿堂做法复杂，厅堂构架做法大为简单、灵活。
明清的抬梁式构架在宋代厅堂造的基础上进一步简化发展。
“厅堂二型” ：内柱上升同厅堂型，梁柱平面布置又兼同殿堂型分槽做法，形成内外两圈铺作网架，内圈高于外圈。
不同于殿堂型铺作层等高。
这种介于“殿堂造”与“厅堂造”之间的构架做法，有的学者称之为“厅堂二型”构架。
六、举折与举架/提栈这是中国传统建筑中曲面屋顶的形成方式。
举折：宋代“折屋之制”。
举架：清代的“举屋制度”。
提栈：苏州民间营造屋面方式。
七、庑殿推山与歇山收山推山收山1.庑殿推山：把各个檩条向山面推出，四条垂脊成为曲线，山面坡面更陡峻。
顺梁：它与正身梁架中最下一层大梁同高。
扒梁：它位于建筑前后坡稍间金桁（或金檩）之下，兼作金枋采步金: 指清式歇山顶建筑大木构架中支承歇山结构的大梁。
它与正身梁架平行，距山面檐柱中心线一步架，下皮与下金檩（桁）下皮同高。
它的两端做成檩头形状与前后檐下金檩（桁）十字相交，再通过交金瓜柱或交金墩搁置在顺梁、扒梁或抹角梁上。
它的外侧做有椽窝以嵌入山面檐椽的椽尾，上面所支承的构件与正身梁架相应部位的构件相同，只是其上的檩（桁）向外侧悬臂挑出以安装博风板等歇山特有的构件。
