夜光粉使用方法

夜光粉怎么用法夜光粉如何使用夜光粉是一种具有荧光性的粉末，可以在暗处发光，是一种非常有趣和实用的材料。

夜光粉广泛用于各种场合，如装饰品、夜光画、夜光墙纸等。

下面将详细介绍夜光粉的使用方法。

夜光粉的基本使用方法如下：1.准备工作使用夜光粉之前，首先要确保工作区域明亮且干净。

清洁工作区域可以确保工作场所干燥，防止夜光粉受潮。

2.选择合适的材料夜光粉可以用于各种材料上，如绘画纸、布料、陶器和玻璃等。

不同的材料需要使用不同的胶水或粘合剂。

3.绘制草图在正式开始制作之前，可以在材料上绘制草图。

这有助于确定夜光部分的位置和形状，为后续的涂抹和涂层工作打下基础。

4.准备夜光粉根据需要的数量和颜色，将夜光粉倒入一个容器中。

可以根据使用的材料，添加适量的胶水或粘合剂，以便夜光粉能够附着在材料上。

5.涂抹夜光粉使用刷子或者棉签等工具，将夜光粉均匀地涂在需要发光的部分上。

要注意涂抹的厚度要适中，太薄会使发光效果不明显，太厚则会影响夜光粉的粘合力。

6.干燥和充电涂抹完夜光粉后，需要将其放置在光线充足的地方，进行充电。

夜光粉能够在光线下吸收能量，然后在光线暗处释放出来。

通常，将夜光粉放置在阳光下约30分钟左右可以实现充电，而在室内光线下可能需要更长时间。

7.检查和修正当夜光粉充分充电后，可以将其放置在暗处检查发光效果。

如果发现有不均匀或不明显的区域，可以进行修正。

可以使用细刷子或棉签，再次涂抹夜光粉直到满意为止。

8.固定和保护完成夜光粉的涂抹后，可以使用特殊的涂层或浮雕胶进行固定和保护。

这可以使夜光粉更加持久，并且不易受到磨损和脱落。

额外使用技巧：1.混合颜色夜光粉可以混合使用，以获得更多的颜色。

可以在容器中混合不同颜色的夜光粉，然后再涂抹到材料上。

这样可以创造出更多丰富多样的发光效果。

2.多层涂抹如果希望夜光效果更明显，可以进行多次涂抹。

每次涂抹都要确保前一层已经干燥，以免造成颜色混合或污染。

3.不同充电方式除了使用阳光进行充电之外，还可以使用荧光灯、LED灯或紫外线灯进行充电。

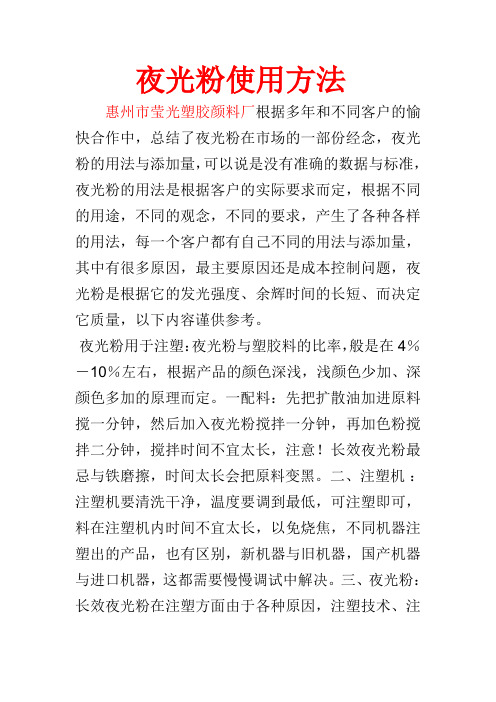

夜光粉使用方法惠州市莹光塑胶颜料厂根据多年和不同客户的愉快合作中，总结了夜光粉在市场的一部份经念，夜光粉的用法与添加量，可以说是没有准确的数据与标准，夜光粉的用法是根据客户的实际要求而定，根据不同的用途，不同的观念，不同的要求，产生了各种各样的用法，每一个客户都有自己不同的用法与添加量，其中有很多原因，最主要原因还是成本控制问题，夜光粉是根据它的发光强度、余辉时间的长短、而决定它质量，以下内容谨供参考。

夜光粉用于注塑：夜光粉与塑胶料的比率，般是在4％－10％左右，根据产品的颜色深浅，浅颜色少加、深颜色多加的原理而定。

一配料：先把扩散油加进原料搅一分钟，然后加入夜光粉搅拌一分钟，再加色粉搅拌二分钟，搅拌时间不宜太长，注意！长效夜光粉最忌与铁磨擦，时间太长会把原料变黑。

二、注塑机：注塑机要清洗干净，温度要调到最低，可注塑即可，料在注塑机内时间不宜太长，以免烧焦，不同机器注塑出的产品，也有区别，新机器与旧机器，国产机器与进口机器，这都需要慢慢调试中解决。

三、夜光粉：长效夜光粉在注塑方面由于各种原因，注塑技术、注塑机器，溶料的温度都可能引起发黑，短效夜光粉(硫化锌夜光粉)在注塑变黑方面表现好一点。

如果没特别的要求也有选用短效夜光粉。

夜光粉用于印刷：为了减少夜光粉在涂料中，夜光粉沉淀的问题，您可以使用高黏度树脂，并添加防沉剂，使用前需搅拌均匀，可用稀释剂来调整黏度，不可使用重金属化合物做添加剂。

印刷背景使用白色或反光色系为主，可提高所印图案的亮度与发光时间。

涂料与油墨涂层厚度最好大于100μ，如可达到130μ～150μ，其效果最佳，（用80目丝网印，两遍即可达到此厚度）。

夜光粉建议用量为总重量10%～70%，使用量越多发光效果越好。

依据不同印刷素材，选择不同类型的透明基材，如印金属材质，就要选择金属专用的油墨，如印PVC素材，就要选择PVC专用的油墨，透明度越高效果越好。

如需使用水性涂料与油墨，夜光粉须经过特殊微胶囊包裹处理。

陶瓷夜光粉，夜光粉用于陶瓷的使用方法
金点塑胶颜料有限公司提供夜光粉用于陶瓷的使用方法：
1.先将夜光粉与低温陶瓷釉料粉末充分混合均匀(夜光粉占40%重量比)与水按重量比
1:0.6的比例在球磨机中球磨混合20分钟,制成釉浆,用喷釉、浇釉、淋釉等方法,在白色陶瓷素坯上形成200一400微米的釉层,干燥后在800一960度的温度下,35一50分钟内快速烧完,可制成夜光内墙釉面砖产品。

2. 将金点夜光粉与低温陶瓷釉料粉末充分混合均匀(夜光粉占30一40%重量比)与适量的丝网印油充分混合,制得丝网印刷用浆料。

在未经烧过的地砖白色釉层上面丝网印刷夜光釉浆(丝网选用80一120目)形成发光图案。

在图案表面,烧一层透明釉料。

在850一960度的温度下,35一45分钟内快速烧成。

可制成夜光图案地砖产品。

3. 先将夜光粉与低温陶瓷釉料粉末充分混合均匀(夜光粉占30一40%重量比)与合适的丝网印油混合制备出丝网印刷用浆料。

用丝网在夜光图案上面,堆积透明干釉粉,在800一950度的温度下,40一50分钟内快速烧成。

形成具有凸出效果的夜光图案。

夜光图案内墙装饰釉面砖形成。

注意事项:
(1)避免夜光粉与金属物品强烈磨擦,否则会影响发光效果。

夜光
粉粒径一般为160一300目或200一400目。

(2)如果釉料沉降,可加入2一4%的澎润土,增加釉浆的悬浮性。

(3)选用与瓷坯匹配的低温釉料,控制好温度和时间。

温度过高,烧成时间过长都会影响亮度。

夜光粉的使用禁忌：一、夜光粉是一种不饱和状态时吸收各种可见光（阳光、灯光、自然光、紫外线光均可）并储存光能，在黑暗中被稀土元素激活释放出光能，并可无限次循环使用。

稀土材料环保型长效长余辉夜光材料发光时间可达8小时以上(肉眼可分辨)，无毒、无害、不含放射性物质，对人体无害，同时有很好的耐候性，户内外均可使用。

而硫化锌（ZnS）短效夜光粉只可发光30分钟左右(吸光快，起始亮度好，但很快暗下去)，且含硫。

二、夜光粉使用禁忌： 1．避免在酸性环境下使用(Al2O3与酸会发生中和反应)。

2．避免与水接触，尽量密封保存；(会吸收空气中水分,使蓄光粉变黑不发光和结块)。

3．避免与金属接触(会影响储光粉的不饱和状态,影响发光)。

4．避免高温高速摩擦(会改变夜光粉已有的结构)。

三、夜光粉使用方法： 1．注塑：先按比例称好储光粉，加入适量的石腊油（扩散油类的都可），调成糊状，再倒入称好的胶料中充分搅拌均匀即可生产。

可以注塑的材质有：PP，PE，PVC，PU，PS，ABS，TPR，EVA，PMMA，尼龙等。

塑胶材质越透明，发光效果越好，若添加色粉尽量用荧光色粉，添加越少越好；2. 调油墨：称发光材料、透明光油、相关助剂充分搅拌均匀即可（什么光油，什么助剂则各有不同）。

四、夜光粉使用比例： 1．注塑：建议4-10%，常用5-6%，根据客户要求而调节。

8%以上用粗粉亮度好，低浓度比例用细粉亮度好。

2．调油墨：建议40-60%，常用50% 。

五、调油墨或涂料注意事项： 1. 与中性或弱减性透明树脂混合使用，推荐比例40-60% ，常用50% ，比例越高发光越亮。

2. 用玻璃,陶瓷或塑胶容器储存，搅拌分散忌用金属物。

3. 因夜光材料比重大易沉淀，调成的油墨涂料使用前需充分搅拌均匀。

4. 印刷底色以白色和反光色为主，可提高亮度和发光时间，如加荧光色尽量在夜光粉的1%以下，荧光颜料越少对亮度影响越小。

5. 要取得良好的发光效果，尽量不要选用粒径太细的夜光粉。

夜光粉丝印技术方法1.荧光粉印刷法：该方法是最常见的夜光粉丝印技术方法之一、首先，制作夜光粉丝印的模板，使用普通的页面设计软件或插图工具设计出带有夜光图案的图形。

然后，利用数码喷墨等印刷技术将制作好的夜光粉丝印模板印刷在特殊的夜光纸上。

最后，通过烘干等处理，夜光粉丝印制品就完成了。

2.荧光油墨印刷法：荧光油墨是一种通过合成特殊的荧光颜料和基础油墨而得到的。

在制作夜光粉丝印时，可使用荧光油墨代替普通的油墨进行印刷。

荧光油墨在日光下会吸收光能，在暗淡的环境下发出储存的光能，从而实现夜光效果。

3.磷光印刷法：磷光印刷法是夜光印刷技术的一种改进方法。

常见的磷光粉体有氯化锌磷光粉、氯化锶磷光粉等。

在制作夜光粉丝印时，可以在油墨或涂料中添加磷光粉体，使印刷制品获得夜光效果。

4.发光二极管夜光印刷法：发光二极管（LED）是一种常见的照明光源，利用其可调光特性可以实现夜光印刷。

在制作夜光粉丝印时，可以在印刷制品中嵌入LED灯珠，并通过电源和控制器对LED进行控制，使其在需要时发出夜光效果。

需要注意的是，在制作夜光粉丝印时，还需要选择合适的光源以激发夜光效果。

一般常用的光源有阳光、白炽灯、荧光灯等。

此外，夜光粉丝印制品的夜光效果和荧光物质的质量、浓度、印刷工艺等因素密切相关。

综上所述，夜光粉丝印技术有多种方法可以实现，包括荧光粉印刷法、荧光油墨印刷法、磷光印刷法和发光二极管夜光印刷法等。

无论采用哪种方法，都需要合适的光源激发夜光效果。

夜光粉丝印技术在夜光贴纸、夜光制品等领域有广泛的应用，具有很高的实用价值。

一、注塑夜光粉的用法夜光粉夜光颜料是光致蓄光型发光材料,通过吸收各种可见光实现发光功能,尤其对450纳米以下的短波可见光具有很强的吸收能力，并可无限次循环使用。

二、特性1）本产品吸光10—20分钟，就可持续发光12小时以上。

2）本产品不含任何放射性元素，具有无毒无害，对人体安全的特性。

3）本产品具有不同的发光色。

4）高耐久性：本材料发光性能产生于稳定结晶结构，在结晶构造不受到破坏的前提下可永久保持。

三、应用范围它可作为一种添加剂，均匀分布于如：涂料，油墨，塑料，印花浆，陶瓷，玻璃等的各种透明介质中，实现介质的发光功能，并可白天实现本颜料的色彩，夜晚发出不同颜色的发光，呈现良好的低度应急照明，指示标示和装饰美化的功能。

用该颜料制成的各种发光制品，绝对安全地应用于如：服装，鞋帽，文具，钟表，开关，标牌，渔具，工艺品和体育品等日常消费品。

并在建筑装饰，运输工具，军事设施，消防应急系统如：进出口标志，逃生，救生路线的批示系统具有良好的作用。

本公司大量生产发光粉、注塑专用发光粉、硅胶专用发光粉、玻璃专用发光粉、橡胶专用发光粉、皮革专用发光粉等各种颜色发光粉，品种齐全，颜色丰富，欢迎来电！电话黄生一、发光形式：夜光发光颜料先吸收各种光和热，转换成光能储存，然后在黑暗中自动发光，并可无限次数循环使用，对阳光及紫外光有较快的吸收效果。

二、基本型态：夜光粉有长效型 4 色，普通型 1 色，可添加各色荧光剂调色，各色夜光粉可相互混合调色。

三、应用参考颜色：可利用荧光颜料、染料，调整发光前后的颜色，荧光剂添加比例约为夜光粉的的1%~5%，也可使用一般染、颜料调色，但会减低发光效果。

四、夜光粉材料型态及应用：适用、可以用、不适用五、产品特性：● 长效型夜光粉，余辉发光时间比普通型夜光粉多 10倍以上，耐候性好，户内、户外都可使用。

● 长效型夜光粉仗用的主要禁忌有三：1. 避免与水份接触。

2. 避免与金属直接接触。

3. 避免高温直接摩擦，普通型夜光粉则无此禁忌。

红色夜光粉用法黄色夜光粉发光原理绿色夜光粉用途紫色夜光粉注意事项一、耀德兴科技稀土长效环保型红黄蓝绿紫夜光粉产品介绍说明1、桔红色长效夜光粉分子式：Y202S:Eu.Mg:Ti发光时间：3小时左右激发波长(nm：593,611适用范围：钟表，玩具，塑料，陶瓷等表面颜色：白色2、桔黄色长效夜光粉分子式：Y202S:Eu.Mg:Ti发光时间：3小时左右激发波长(nm：593适用范围：钟表，玩具，塑料，陶瓷等表面颜色：白色适用范围：钟表，玩具，塑料，陶瓷等3、天蓝光长效夜光粉分子式：Sr2MgSi207发光时间：8小时以上激发波长(nm：469适用范围：钟表，玩具，塑料，陶瓷，玻璃工艺品，玻璃马骞克等表面颜色：米黄色4、蓝绿光长效夜光粉分子式：Sr4A14025:Eu.Dy发光时间：8小时以上激发波长(nm：490适用范围：钟表，玩具，塑料，陶瓷，玻璃工艺品，玻璃马骞克等表面颜色：米黄色5、紫色光长效夜光粉分子式：CaA1204:Eu,Nd发光时间：8小时以上激发波长(nm：611适用范围：钟表，玩具，塑料，玻璃工艺品，玻璃马骞克等表面颜色：白色6、黄绿光长效夜光粉分子式：SrA1204:Eu,Dy发光时间：8小时以上激发波长(nm：520适用范围：钟表，玩具，塑料，硅胶，橡胶，印刷，玻璃工艺品，玻璃马骞克，安全标志，交通牌和开关等表面颜色：米黄色二、耀德兴科技长效夜光粉的发光原理：稀土长余辉夜光粉的主要特点是可在日光或灯光照射下吸光5~20分钟后，将吸收的光能转化后储存在晶格中，在暗处又可将储存的能量转化为光能而发光，可有效持续发光（发光亮度大于10 mcd/m2）达到8-10小时，发光亮度衰减到人的肉眼观察下限（0.32mcd/m2）的时间更可达70小时以上，化学性质稳定，吸光、蓄光、发光过程可重复进行。

三、耀德兴科技长效夜光粉夜光粉的用途：◇塑料、橡胶、硅胶、塑胶、皮革行业：发光开关、按键、把手、玩具、工艺品、礼品、鞋帽饰件、服装饰品、雨衣、安全头盔、文具、劳保用品等，及具有装饰功用的各种饰条，压条，止滑条，防撞条等劳保用品。
