2000年诺贝尔物理学奖——信息技术方面的基础性工作2000年诺贝尔物理学奖授予俄罗斯科学家泽罗斯〃阿尔费罗夫、美国科学家赫伯特〃克勒默和杰克〃基尔比,他们因在“信息技术方面的基础性工作”而获本年度诺贝尔物理学奖。

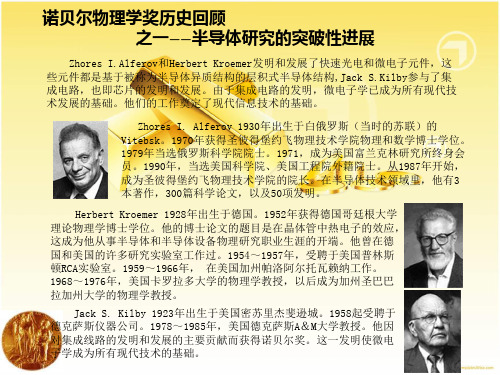

若尔斯-阿尔费罗夫,来自俄罗斯圣彼得堡约飞物理技术学院,1930年3月15日出生于白俄罗斯的维捷布斯克,1952年毕业于列宁格勒的乌里扬诺夫电子技术学院电子系。
自1953年起,他一直担任约飞物理技术学院科学委员会委员。
他曾经获得物理学和数学博士学位,并于1970-1971年间成为美国伊利诺伊大学访问学者。
从1962年起,他一直致力于半导体异质结构的研究,目前任约飞学院院长,俄罗斯科学院副院长。
瑞典皇家科学院发布的新闻公报说,三位科学家“通过发明快速晶体管、激光二极管和集成电路”,为现代信息技术奠定了坚实基础。
其中,阿尔费罗夫和克勒默将分享今年一半的诺贝尔物理学奖奖金,以表彰他们在半导体异质结构研究方面的开创性工作。
基尔比则因在发明集成电路中所作的贡献,而获得了总额为900万瑞典克朗(约合100万美元)的奖金的另一半。
现代信息技术近几十年深刻改变了人类社会,它的发展必须具备两个简单但又是基本的先决条件:一是快速,即短时间里传输大量信息;二是体积小,携带起来方便,在任何场合都能使用。
三位科学家的成果满足了这两个要求。
阿尔费罗夫与克勒默为满足上述第一个先决条件作出了重要贡献。
他们发明的半导体异质结构技术,已广泛应用于制造高速光电子和微电子元件。
所谓异质结构半导体,主要由很多不同带隙的薄层组成。
目前,通信卫星和移动电话基站等都采用了异质结构技术制造的快速晶体管。
利用异质结构技术制造的激光二极管,也使光纤电缆传输因特网信息得以实现。
半导体异质结构技术还可用于制造发光二极管,汽车刹车灯和交通灯等都用到发光二极管,常用的电灯在未来也有可能被发光二极管取而代之。
赫伯特-克勒默,来自美国加利福尼亚大学,他于1952年获得德国哥丁根大学理论物理学硕士学位,毕业后一直致力于研究半导体设备。
历年诺贝尔物理学奖1901-19101901年诺贝尔物理学奖—— X射线的发现1902年诺贝尔物理学奖——塞曼效应的发现和研究1903年诺贝尔物理学奖——放射形的发现和研究1904年诺贝尔物理学奖——氩的发现1905年诺贝尔物理学奖——阴极射线的研究1906年诺贝尔物理学奖——气体导电1907年诺贝尔物理学奖——光学精密计量和光谱学研究1908年诺贝尔物理学奖——照片彩色重现1909年诺贝尔物理学奖——无线电报1910年诺贝尔物理学奖——气夜状态方程1911-19201911年诺贝尔物理学奖——热辐射定律的发现1912年诺贝尔物理学奖——航标灯自动调节器1913年诺贝尔物理学奖——低温物质的特性1914年诺贝尔物理学奖——晶体的X射线衍射1915年诺贝尔物理学奖—— X射线晶体结构分析1916年诺贝尔物理学奖——未授奖1917年诺贝尔物理学奖——元素的标识X辐射1918年诺贝尔物理学奖——能量级的发现1919年诺贝尔物理学奖——斯塔克效应的发现1920年诺贝尔物理学奖——合金的反常特性1921-19301921年诺贝尔物理学奖——对理论物理学的贡献1922年诺贝尔物理学奖——原子结构和原子光谱1923年诺贝尔物理学奖——基本电荷和光电效应实验1924年诺贝尔物理学奖—— X射线光谱学1925年诺贝尔物理学奖——弗兰克-赫兹实验1926年诺贝尔物理学奖——物质结构的不连续性1927年诺贝尔物理学奖——康普顿效应和威尔逊云室1928年诺贝尔物理学奖——热电子发射定律1929年诺贝尔物理学奖——电子的波动性1930年诺贝尔物理学奖——拉曼效应1931-19401931年诺贝尔物理学奖——未授奖1932年诺贝尔物理学奖——量子力学的创立1933年诺贝尔物理学奖——原子理论的新形式1934年诺贝尔物理学奖——未授奖1935年诺贝尔物理学奖——中子的发现1936年诺贝尔物理学奖——宇宙辐射和正电子的发现1937年诺贝尔物理学奖——电子衍射1938年诺贝尔物理学奖——中子辐照产生新放射性元素1939年诺贝尔物理学奖——回旋加速器的发明1940年诺贝尔物理学奖——未授奖1941-19501941年诺贝尔物理学奖——未授奖1942年诺贝尔物理学奖——未授奖1943年诺贝尔物理学奖——分子束方法和质子磁矩1944年诺贝尔物理学奖——原子核的磁特性1945年诺贝尔物理学奖——泡利不相容原理1946年诺贝尔物理学奖——高压物理学1947年诺贝尔物理学奖——电离层的研究v1948年诺贝尔物理学奖——云室方法的改进1949年诺贝尔物理学奖——预言介子的存在1950年诺贝尔物理学奖——核乳胶的发明1951-19601951年诺贝尔物理学奖——人工加速带电粒1952年诺贝尔物理学奖——核磁共振1953年诺贝尔物理学奖——相称显微法1954年诺贝尔物理学奖——波函数的统计解释和用符合法作出的发现1955年诺贝尔物理学奖——兰姆位移与电子磁矩1956年诺贝尔物理学奖——晶体管的发明1957年诺贝尔物理学奖——宇称守恒定律的破坏1958年诺贝尔物理学奖——切连科夫效应的发现和解释1959年诺贝尔物理学奖——反质子的发现1960年诺贝尔物理学奖——泡室的发明1961-19701961年诺贝尔物理学奖——核子结构和穆斯堡尔效应1962年诺贝尔物理学奖——凝聚态理论1963年诺贝尔物理学奖——原子核理论和对称性原理1964年诺贝尔物理学奖——微波激射器和激光器的发明1965年诺贝尔物理学奖——量子电动力学的发展1966年诺贝尔物理学奖——光磁共振方法1967年诺贝尔物理学奖——恒星能量的生成1968年诺贝尔物理学奖——共振态的发现1969年诺贝尔物理学奖——基本粒子及其相互作用的分类1970年诺贝尔物理学奖——磁流体动力学和新的磁性理论1971-19801971年诺贝尔物理学奖——全息术的发明1972年诺贝尔物理学奖——超导电性理论1973年诺贝尔物理学奖——隧道现象和约瑟夫森效应的发现1974年诺贝尔物理学奖——射电天文学的先驱性工作1975年诺贝尔物理学奖——原子核理论1976年诺贝尔物理学奖—— J/?粒子的发展1977年诺贝尔物理学奖——电子结构理论1978年诺贝尔物理学奖——低温研究和宇宙背景辐射1979年诺贝尔物理学奖——弱电统一理论1980年诺贝尔物理学奖—— C_P破坏的发现1981-19901981年诺贝尔物理学奖——激光光谱学与电子能谱学1982年诺贝尔物理学奖——相变理论1983年诺贝尔物理学奖——天体物理学的成就1984年诺贝尔物理学奖—— W±和Z?粒子的发现1985年诺贝尔物理学奖——量子霍尔效应1986年诺贝尔物理学奖——电子显微镜与扫描隧道显微镜1987年诺贝尔物理学奖——高温超导电性1988年诺贝尔物理学奖——中微子的研究1989年诺贝尔物理学奖——原子钟和离子捕集技术1990年诺贝尔物理学奖——核子的深度非弹性散射1991-20011991年诺贝尔物理学奖——液晶和聚合物1992年诺贝尔物理学奖——多斯正比室的发明1993年诺贝尔物理学奖——新型脉冲星1994年诺贝尔物理学奖——中子谱学和中子衍射技术1995年诺贝尔物理学奖——中微子和重轻子的发现1996年诺贝尔物理学奖——发现氦-3中的超流动性1997年诺贝尔物理学奖——激光冷却和陷俘原子1998年诺贝尔物理学奖——分数量子霍耳效应的发现1999年诺贝尔物理学奖——亚原子粒子之间电弱相互作用的量子结构2000年诺贝尔物理学奖——半导体研究的突破性进展2001年诺贝尔物理学奖——玻色爱因斯坦冷凝态的研究。

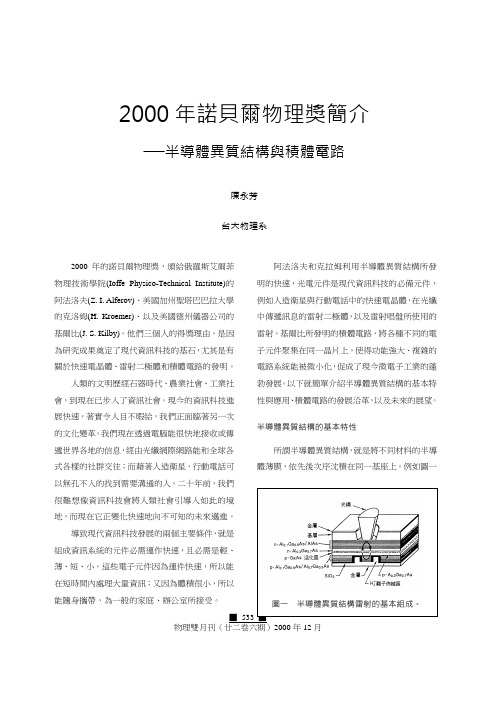

■ 533 ■物理雙月刊(廿二卷六期)2000年12月2000年諾貝爾物理獎簡介──半導體異質結構與積體電路陳永芳 台大物理系2000年的諾貝爾物理獎,頒給俄羅斯艾爾菲物理技術學院(Ioffe Physico-Technical Institute)的阿法洛夫(Z. I. Alferov)、美國加州聖塔巴巴拉大學的克洛姆(H. Kroemer)、以及美國德州儀器公司的基爾比(J. S. Kilby)。
