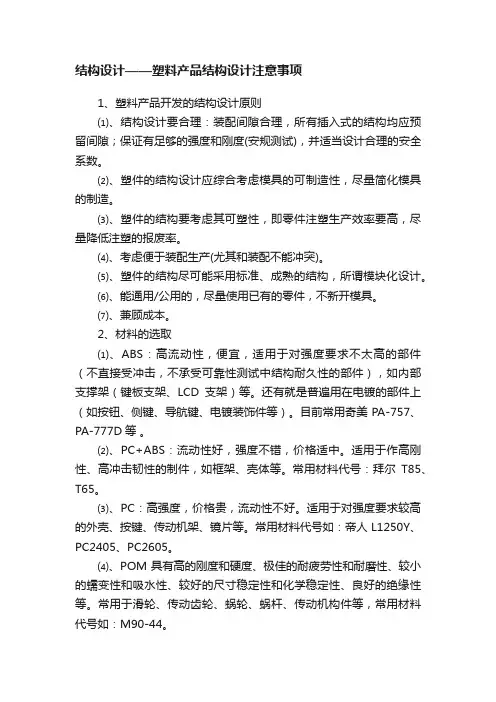

结构设计——塑料产品结构设计注意事项1、塑料产品开发的结构设计原则⑴、结构设计要合理：装配间隙合理，所有插入式的结构均应预留间隙；保证有足够的强度和刚度(安规测试)，并适当设计合理的安全系数。
⑵、塑件的结构设计应综合考虑模具的可制造性，尽量简化模具的制造。
⑶、塑件的结构要考虑其可塑性，即零件注塑生产效率要高，尽量降低注塑的报废率。
⑷、考虑便于装配生产(尤其和装配不能冲突)。
⑸、塑件的结构尽可能采用标准、成熟的结构，所谓模块化设计。
⑹、能通用/公用的，尽量使用已有的零件，不新开模具。
⑺、兼顾成本。
2、材料的选取⑴、ABS：高流动性，便宜，适用于对强度要求不太高的部件（不直接受冲击，不承受可靠性测试中结构耐久性的部件），如内部支撑架（键板支架、LCD支架）等。
还有就是普遍用在电镀的部件上（如按钮、侧键、导航键、电镀装饰件等）。
目前常用奇美PA-757、PA-777D等。
⑵、PC+ABS：流动性好，强度不错，价格适中。
适用于作高刚性、高冲击韧性的制件，如框架、壳体等。
常用材料代号：拜尔T85、T65。
⑶、PC：高强度，价格贵，流动性不好。
适用于对强度要求较高的外壳、按键、传动机架、镜片等。
常用材料代号如：帝人L1250Y、PC2405、PC2605。
⑷、POM具有高的刚度和硬度、极佳的耐疲劳性和耐磨性、较小的蠕变性和吸水性、较好的尺寸稳定性和化学稳定性、良好的绝缘性等。
常用于滑轮、传动齿轮、蜗轮、蜗杆、传动机构件等，常用材料代号如：M90-44。
⑸、PA坚韧、吸水、但当水份完全挥发后会变得脆弱。
常用于齿轮、滑轮等。
受冲击力较大的关键齿轮，需添加填充物。
材料代号如：CM3003G-30。
⑹、PMMA有极好的透光性，在光的加速老化240小时后仍可透过92%的太阳光，室外十年仍有89%，紫外线达78.5%。
机械强度较高，有一定的耐寒性、耐腐蚀，绝缘性能良好，尺寸稳定，易于成型，质较脆，常用于有一定强度要求的透明结构件，如镜片、遥控窗、导光件等。
塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。
而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。
2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。
加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。
加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。
3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。
出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。
产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。
通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。
4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。
最小R通常大于0.3，因太小的R模具上很难做到。
5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。
孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。
与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。
塑胶结构设计规范1.材料选择：在选择塑胶材料时，需要考虑其化学性质、力学性能和热性能等。
应根据使用环境和使用要求选择合适的塑胶材料，确保其达到所需的强度、硬度和耐磨性等性能。
2.结构设计：要合理设计塑胶结构，以提高其刚度和强度。
应注意避免在塑胶结构中产生应力集中和应力积累，采取合适的加强结构设计，如搭接、激光焊接等，以增加其承载能力和抗冲击能力。
3.壁厚设计：塑胶制品的壁厚设计是确保其强度和刚度的重要因素。
壁厚过厚会增加成本和重量，而壁厚过薄则会降低结构的强度和刚度。
因此，应根据使用要求和塑胶材料的特性，合理确定壁厚。
4.型腔设计：型腔设计是塑胶制品成型过程中的关键环节。
型腔的设计应考虑到塑胶熔体的流动性和充模性，以确保成型件的质量和尺寸精度。
同时，还需要注意排气和冷却系统的设计，以避免空气和热量对成型件造成不良影响。
5.连接设计：塑胶制品的连接设计直接影响其使用寿命和性能。
在连接处应采用结构合理、牢固可靠的连接方式，如螺栓连接、粘接等。
同时，还需要考虑到塑胶材料的热膨胀系数，以避免因温度变化引起的松动和变形。
6.表面处理：塑胶制品的表面处理可以提高其外观质量和耐久性。
在设计中应考虑到表面处理的可行性和效果，如喷漆、喷涂、电镀等。
7.模具设计：模具设计是塑胶制品生产的关键环节。
模具的设计应符合产品的结构形状和尺寸要求，同时要考虑到成型工艺的要求，如浇口、顶针设计等。
此外，还需要注意模具的加工精度和使用寿命等因素。
总之，塑胶结构设计规范是保证塑胶制品质量和性能的重要保证。
通过合理的材料选择、结构设计、壁厚设计等，可以提高塑胶结构的强度、刚度和耐久性，从而满足不同的使用需求。
塑料产品结构设计注意事项1.减少应力集中：在进行结构设计时，需要避免应力集中的情况，因为这样容易导致产品的断裂和损坏。
可以通过增加圆角、过渡半径和增加支撑结构等方式来减少应力集中。
2.提高结构刚度：塑料产品通常需要具备一定的结构刚度，以保证其在使用中不易变形和破损。
为了增加产品的结构刚度，可以采用加强筋、加厚结构和增加内部支撑等方法。
3.增加产品的抗疲劳性：塑料产品在长时间使用或重复加载下容易发生疲劳破坏。
为了提高产品的抗疲劳性，可以采用设计增加圆角和过渡曲线，同时避免锐角和过渡面等设计措施。
4.考虑产品的装配性：在进行塑料产品结构设计时，应该考虑产品的装配性，使得产品易于装配和拆卸。
可以通过设计合理的拼接接口、预留装配空间和减小装配工艺难度等方式来提高产品的装配性。
5.考虑产品的可维修性：塑料产品在使用过程中可能遭受损坏或磨损，因此需要考虑产品的可维修性。
设计时应该考虑到易损部位的更换和修理，尽量采用可拆卸结构和标准化零件，以方便维修。
6.确保产品的安全性：在进行塑料产品结构设计时，需要确保产品的安全性。
要保证塑料产品在正常使用和意外情况下都能够满足安全要求，避免出现塑料破裂、断裂和松动等情况。
可以通过增加防护结构、增加强度和使用合适的材料等方式来提高产品的安全性。
7.选择合适的材料：塑料产品的性能取决于所选用的材料。
在进行结构设计时，应根据产品的具体要求选择合适的塑料材料，考虑材料的强度、硬度、耐温性、耐化学性等指标。
同时还需要考虑材料的成本和可塑性等因素。
8.结合生产工艺：在进行塑料产品结构设计时，需要结合产品的生产工艺来考虑设计要求。
不同的生产工艺可能对产品的结构设计提出不同的要求，例如注塑工艺需要考虑产品的模具结构和塑料流动性等因素。
总结起来，塑料产品结构设计需要考虑产品的强度、刚度、抗疲劳性、装配性、可维修性、安全性和材料等因素。
只有综合考虑这些因素，才能设计出质量可靠、使用寿命长的塑料产品。
塑胶产品结构设计重点一、材料选择塑胶产品的结构设计首先要考虑材料选择。
材料的选择直接关系到产品的性能、质量和成本，因此需要根据产品的具体要求和使用环境，选择适合的塑胶材料。
常见的塑胶材料有聚乙烯（PE）、聚丙烯（PP）、聚氯乙烯（PVC）、聚苯乙烯（PS）、聚酯（PET）等。
在选择材料时需要考虑产品的机械性能、耐热性、耐化学性、耐候性、电气性能、透明度等因素。
同时还需要考虑材料的加工性能，如流动性、热稳定性、收缩率等。
材料的选择不合理会导致产品性能不达标或加工工艺困难，因此需要在产品设计之前进行充分的材料筛选和试验。
二、结构设计塑胶产品结构设计主要包括外形设计和内部结构设计。
外形设计需要考虑产品的功能、美观和人机工程学等因素。
合理的外形设计可以提升产品的市场竞争力和用户体验。
内部结构设计需要考虑产品的强度、稳定性和装配性等因素。
合理的内部结构设计可以提高产品的性能和质量，减少生产和使用过程中的故障和损坏。
此外还需要考虑产品的可制造性和生产效率。
在进行结构设计时，需要采用CAD软件进行三维建模和仿真分析，以验证设计的可行性和优化设计。
三、模具设计塑胶产品的生产需要模具进行注塑成型。
模具设计是塑胶产品结构设计中非常重要的一部分，直接影响产品的质量和生产效率。
模具设计需要考虑产品的尺寸、形状和结构特点，选择合适的注塑工艺，确定模具的结构和加工工艺。
模具的设计要求高精度、高效率、长寿命和低成本，需要充分考虑模具的结构强度、冷却系统、顶出系统、塑胶流道等因素。
合理的模具设计可以提高产品的精度和表面质量，降低生产成本和生产周期。
四、加工工艺塑胶产品的加工工艺是塑胶产品结构设计的最后一步，直接影响产品的成型质量和效率。
常见的塑胶加工工艺有注塑成型、吹塑成型、挤出成型、压缩成型等。
在选择和优化加工工艺时，需要考虑产品的形状、尺寸、材料特性和生产要求等因素。
合理的加工工艺可以提高产品的质量和生产效率，降低生产成本和能耗。
塑胶产品结构设计要点塑胶产品的结构设计是指根据产品功能和使用要求，通过合理的结构布局和构造设计，使产品能够满足使用功能和质量要求，以及具备良好的外观和实用性。
在进行塑胶产品结构设计时，应注意以下要点：1.确定产品功能和使用要求：了解产品的使用功能和要求，包括产品的使用环境、使用寿命、承载能力、阻燃性能、耐磨性等方面的要求。
根据这些要求来确定产品的结构设计目标。
2.材料选择：根据产品的使用要求，选择适合的塑胶材料。
根据材料的物理性质、化学性能、加工性能以及市场价格等因素进行综合考虑，选择最合适的材料。
3.结构布局：根据产品的功能要求和外观要求，设计出合理的结构布局。
合理的结构布局可以提高产品的使用效果和降低生产成本。
在进行结构布局时，要考虑产品的各个功能部件的位置、载荷传递路径、连接方式等因素。
4.强度设计：对于承载载荷的部件，需要进行强度设计。
通过选用合适的截面形状、增加加强筋和加大材料厚度等手段，确保产品在使用过程中不会发生断裂、变形和塑胶疲劳等现象。
5.组装和拆卸设计：对于复杂的塑胶产品，需要考虑组装和拆卸的方便性。
通过设计合理的连接方式、采用模块化结构等手段，简化组装和拆卸过程，提高产品的维修和更换部件的便利性。
6.注塑成型设计：在进行塑胶产品结构设计时，需要考虑塑胶材料的注塑成型工艺。
通过优化产品的结构设计，减少成型缺陷和变形，提高产品的成型质量。
7.外观设计：塑胶产品通常需要具备良好的外观。
在进行结构设计时，应注意产品的外观效果，设计合理的形状和曲线，避免尖锐边缘和毛刺等缺陷。
8.安全设计：塑胶产品在使用过程中，需要考虑安全性。
对于与人体直接接触的部件，应采用无毒、无害的材料，并设计合理的圆角和平滑表面，避免刺伤和损伤。
9.可维修性设计：对于长期使用的塑胶产品，需要考虑其可维修性。
合理的结构设计可以方便产品的维护和更换损坏部件，延长产品的使用寿命。
总之，塑胶产品的结构设计是一个复杂而综合的过程，需要综合考虑产品的功能要求、材料性能、工艺要求、外观要求和安全要求等因素。
塑胶模具结构设计要点1.极坐标原则：塑胶模具结构设计先确定要制作的塑件形状和尺寸，根据塑件的形状和尺寸确定模具的轮廓线形。
轮廓线形可用赫曼H曲线进行设计。
模具的开模方向应尽量与塑件的最大轮廓线形相垂直，以便于塑料注入时的填充和排气。
2.模具的完整性：塑胶模具设计要保证模具结构的完整性，所有零部件安装框架结构要紧凑，布局合理，尽量减少模具的整体尺寸。
模具的底板和基础要够厚实，以便于承受注塑过程中的压力和热应力。
3.模腔的设计：塑胶模具的模腔设计要满足塑件的形状和尺寸要求，注意避免模腔中出现深浅不一的地方，以免造成填充不均匀和塑件变形。
模腔的表面质量要求高，尽量避免切削、铣削等加工，以减少模腔的表面粗糙度。
4.模具的冷却系统设计：塑胶模具在注塑过程中会产生大量的热量，冷却系统的设计对模具的使用寿命和生产效率有重要影响。
冷却系统应尽量覆盖整个模具，确保模腔中的塑料在注塑过程中均匀冷却，防止产生内应力和变形。
冷却水的供给要充分，流速要适宜，冷却水口要布置合理，以确保整个模具的冷却效果。
5.浇口和排气系统设计：浇口的设计应考虑塑料的流动性和塑件的外观要求，浇口位置要选择在模具的最厚点或处于最大壁厚改变处，以保证注塑过程中的充填和射出平稳。
排气系统的设计要保证塑料在充填过程中的排气畅通，避免产生气泡或虚线。
6.抽芯装置设计：塑胶模具中的一些塑件需要采用抽芯装置进行成型，抽芯装置的设计要满足塑件的形状和尺寸要求，确保塑件在脱模过程中不变形或损坏。
抽芯装置的操作要方便，可靠，要考虑到抽芯力和脱模力的大小，以确保抽芯的顺畅和模具的寿命。
7.快速更换系统设计：塑胶模具在生产过程中需要频繁更换不同的模腔，快速更换系统的设计能够极大地提高模具的使用效率和生产效率。
快速更换系统要求模腔结构尽量简单，易于拆卸和装配，以及固定方式的可靠性。
8.模具的加工工艺：塑胶模具的制作工艺要选择合适的材料和加工工艺，以确保模具的成型精度和表面质量。
塑胶产品结构设计要点1.产品功能要求：首先要明确产品的功能要求，确定产品的用途和目标市场，以便能够合理的确定产品的结构。
产品功能要求包括产品的使用寿命、耐磨性、承载能力、耐高温、防水等。
2.材料选择：塑胶产品的材料选择是非常重要的。
在选择材料时要考虑到产品的用途、强度要求、耐用性、环保性等因素。
常见的塑胶材料有聚乙烯、聚氯乙烯、聚丙烯、聚苯乙烯等。
在选择材料时要注意材料的可塑性、流动性、热稳定性等。
3.结构设计：塑胶产品的结构设计是塑胶产品设计中的重要环节。
结构设计包括形状设计、尺寸设计、壁厚设计等。
形状设计要符合人体工程学原理，使产品使用起来更加方便舒适。
尺寸设计要考虑到产品的装配性能和使用性能。
壁厚设计要兼顾产品的强度和成本。
4.模具设计：塑胶产品需要通过模具加工成型，所以模具设计也是塑胶产品结构设计的一部分。
模具设计要根据产品的结构特点和装配要求，确定模具的型腔结构和尺寸。
同时要考虑到模具的制造工艺和经济效益。
5.工艺选择：塑胶产品的工艺选择与产品的结构密切相关。
工艺选择包括注塑成型、吹塑成型、挤出成型等。
在选择工艺时要考虑到产品的结构形状、尺寸要求、生产效率、成本等因素。
6.结构强度和稳定性：塑胶产品在使用过程中要能够承受一定的载荷和挤压力，并保持稳定性。
在结构设计中要考虑到产品受力情况，合理设计产品的强度和稳定性结构，以保证产品的使用寿命和安全性。
7.防水设计：塑胶产品往往需要具备防水功能，尤其是在户外环境中使用的产品。
在结构设计中要考虑到产品的密封性和防水性，采取相应的设计措施，如增加密封条、防水胶等。
8.美观性设计：塑胶产品的美观性设计是非常重要的，直接影响到产品的销售和市场竞争力。
在结构设计中要考虑到产品的外观造型、颜色选择等，使产品具备良好的外观质感和市场竞争力。
9.成本控制：塑胶产品的结构设计还需要考虑到成本控制。
在设计中要尽量减少材料的使用量、降低模具和加工成本，从而提高产品的经济效益。
