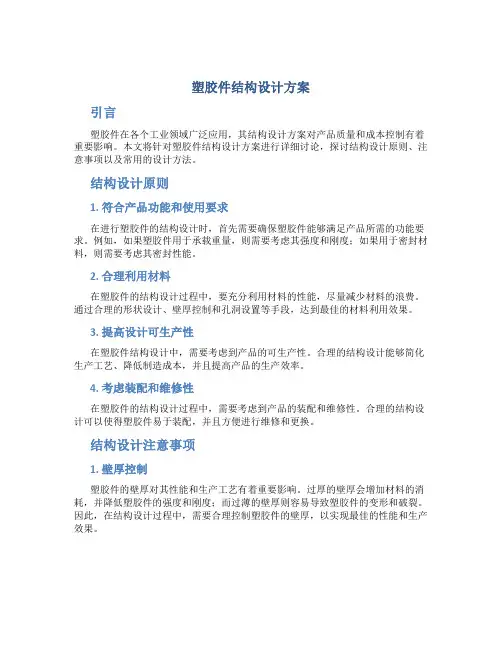

塑胶件结构设计方案引言塑胶件在各个工业领域广泛应用，其结构设计方案对产品质量和成本控制有着重要影响。

本文将针对塑胶件结构设计方案进行详细讨论，探讨结构设计原则、注意事项以及常用的设计方法。

结构设计原则1. 符合产品功能和使用要求在进行塑胶件的结构设计时，首先需要确保塑胶件能够满足产品所需的功能要求。

例如，如果塑胶件用于承载重量，则需要考虑其强度和刚度；如果用于密封材料，则需要考虑其密封性能。

2. 合理利用材料在塑胶件的结构设计过程中，要充分利用材料的性能，尽量减少材料的浪费。

通过合理的形状设计、壁厚控制和孔洞设置等手段，达到最佳的材料利用效果。

3. 提高设计可生产性在塑胶件结构设计中，需要考虑到产品的可生产性。

合理的结构设计能够简化生产工艺、降低制造成本，并且提高产品的生产效率。

4. 考虑装配和维修性在塑胶件的结构设计过程中，需要考虑到产品的装配和维修性。

合理的结构设计可以使得塑胶件易于装配，并且方便进行维修和更换。

结构设计注意事项1. 壁厚控制塑胶件的壁厚对其性能和生产工艺有着重要影响。

过厚的壁厚会增加材料的消耗，并降低塑胶件的强度和刚度；而过薄的壁厚则容易导致塑胶件的变形和破裂。

因此，在结构设计过程中，需要合理控制塑胶件的壁厚，以实现最佳的性能和生产效果。

2. 强度和刚度要求根据不同的使用场景和功能要求，需要合理设计塑胶件的强度和刚度。

通过在关键部位增加加强结构或调整几何形状，可以满足产品的强度和刚度要求。

3. 模具设计在进行塑胶件结构设计时，需要考虑到制造过程中所需的模具设计。

合理的塑胶件结构设计能够简化模具结构，降低模具制造成本，并提高生产效率。

4. 表面处理和装饰塑胶件在设计过程中需要考虑到表面处理和装饰要求。

通过合理的设计，可以方便后续的表面处理（如喷塑、镀银等）和装饰操作，提高产品的美观性和附加值。

塑胶件结构设计方法1. 结构拓扑优化结构拓扑优化是一种常用的塑胶件结构设计方法。

通过应用有限元分析和优化算法，将原始的结构进行优化，以实现最佳的结构形式和性能。

塑胶产品结构设计要点1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在0.80-3.00左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取1.0-2.0为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于0.3时就很难走胶，但软胶类和橡胶在0.2-0.3的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的0.5-0.7倍，如大于0.7倍则容易缩水。

加强筋的高度较大时则要做0.5-1的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大0.5度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于0.1以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于0.3，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于1.5倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

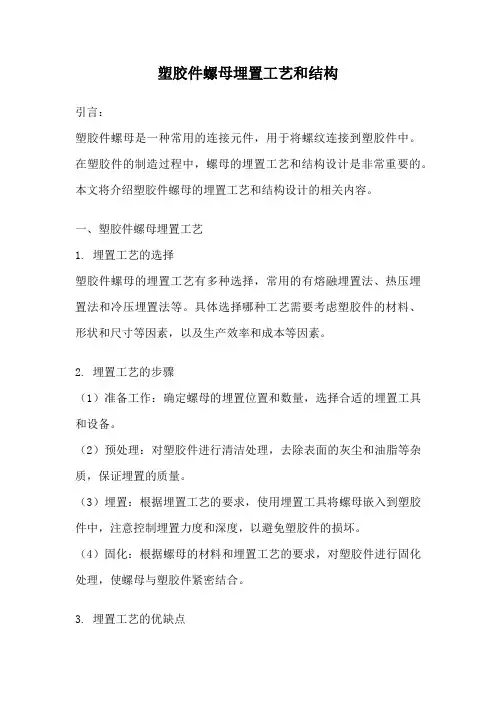

塑胶件螺母埋置工艺和结构引言：塑胶件螺母是一种常用的连接元件，用于将螺纹连接到塑胶件中。

在塑胶件的制造过程中，螺母的埋置工艺和结构设计是非常重要的。

本文将介绍塑胶件螺母的埋置工艺和结构设计的相关内容。

一、塑胶件螺母埋置工艺1. 埋置工艺的选择塑胶件螺母的埋置工艺有多种选择，常用的有熔融埋置法、热压埋置法和冷压埋置法等。

具体选择哪种工艺需要考虑塑胶件的材料、形状和尺寸等因素，以及生产效率和成本等因素。

2. 埋置工艺的步骤（1）准备工作：确定螺母的埋置位置和数量，选择合适的埋置工具和设备。

（2）预处理：对塑胶件进行清洁处理，去除表面的灰尘和油脂等杂质，保证埋置的质量。

（3）埋置：根据埋置工艺的要求，使用埋置工具将螺母嵌入到塑胶件中，注意控制埋置力度和深度，以避免塑胶件的损坏。

（4）固化：根据螺母的材料和埋置工艺的要求，对塑胶件进行固化处理，使螺母与塑胶件紧密结合。

3. 埋置工艺的优缺点（1）熔融埋置法：适用于大批量生产，但可能会对塑胶件产生热变形，需要控制好温度和时间。

（2）热压埋置法：能够保证埋置的质量，但工艺复杂，设备投资较大。

（3）冷压埋置法：简单易行，但对塑胶件的要求较高，容易产生裂纹或破损。

二、塑胶件螺母的结构设计1. 螺母的形状和尺寸塑胶件螺母的形状和尺寸应根据具体需求进行设计，一般采用六角形状，尺寸要与螺纹匹配，以保证连接的牢固性。

2. 螺母的材料选择塑胶件螺母的材料选择要考虑其与塑胶件的相容性和使用环境的要求，常用的材料有塑料、铝合金和不锈钢等。

3. 螺母的固定方式塑胶件螺母的固定方式有多种，常用的有自锁螺母、胶粘固定和螺纹锁紧剂等。

选择合适的固定方式可以提高连接的可靠性和耐久性。

4. 螺母的表面处理塑胶件螺母的表面处理可以采用镀锌、镀铬或喷涂等方法，以提高其防腐性和美观性。

结论：塑胶件螺母的埋置工艺和结构设计对于塑胶件的质量和性能具有重要影响。

正确选择埋置工艺，合理设计螺母的形状和尺寸，以及选择合适的固定方式和表面处理方法，可以提高塑胶件螺母的连接效果和使用寿命。

2.4,扣位2.4.1,扣位也称卡扣,是塑胶件连接固定的常用结构,在强度要求不高的情况下可以用于代替螺丝固定.扣位设计在于“扣”,需要结合紧密,保证测试强度,达到安装目的即可.卡扣常做在装饰件固定,面底壳组装,屏固定,按键限位,盖体扣合,方向球等结构处.2.4.2,卡扣分公扣,母扣,公扣为凸,母扣为凹.卡扣原理:扣合前:有导向斜角引导扣合方向,公母扣均做导入角,一般取60°,45°.扣合中:公扣弹性臂变形压入,弹性臂要保证变形,强度要足够,一般变形量≧扣合量.扣合后:公扣凸与母扣凹贴合,分离方向不易取出,要求扣合面或扣合角小于导向斜角.2.4.3,卡扣常见形式及尺寸a.装饰件扣合,一般为一端插入,另一端扣合,扣合量0.3-0.7mm,插入0.6-1.5mm,如装饰片,电池盖,屏固定及充电器面底壳扣合等,也有全扣位结构,扣位较多,还会增加辅助导向骨.如手机盖,在此不做介绍.图2.4.3ab.下图结构常见内部隐藏扣,不易拆卸,死扣结构;在公扣部件上做插穿结构,可通过插穿孔方便拆卸.如路由器将公扣结构作在面壳壁厚内侧,母扣做在底壳内部,很难拆卸.液晶显示屏外壳也做类似死扣.图2.4.3bc.下图结构常见面底壳组装,第一组图在组合后常会在公扣端加管位骨限制错开,第二组则可以不用特别要求.母扣与公止口组合,公扣与母止口组合;和母扣与母止口组合,公扣与公止口组合的两种情况可以按下面两组图结构进行相应修改即可,安装方式类似.图2.4.3cd.强脱扣位,由材质,韧性决定,材质越软可以强脱越多.一般单边强脱ABS:0.3mm,PC:0.5,PP:0.8, TPE:1.5等,强脱同所承载的壁厚韧性有关,韧性足可以稍微加大强脱深度.具体依结构实际情况定.图2.4.3de.手感扣,通常作在滑动结构上,如电池盖,旋转环等结构.一端为弹扣状,另一端为齿或圆柱.另一种不作弹扣,直接强扣强出,扣合量一般在0.3-0.8之间.F.其他常见扣：2.4.4,卡扣设计考虑要素卡扣需要考虑布局数量位置,安装形式,安装强度，注意事项：a.规则外形,布局按右图方形圆形卡扣分布,方形壳体宽度≤20,宽度不做扣位;20<壳体宽度≤50,作1至2个扣位;圆形壳体一般扣位会均布,如做防呆,可以将扣位稍微移动,保证扣位分布均匀.b.不规则外形,按装配方向选择安装形式,曲线边凸凹处易出现翘曲,受力错位脱开问题,常做扣位+管位骨结构;c.扣位位置尽量靠近转角,防止翘曲,并与螺钉配合组装;卡扣一般在保证强度情况下尽量作少.d.卡扣安装形式与正反扣,要考虑组装,拆卸的方便,考虑模具的制作；e.卡扣处注意防止缩水与熔接痕；f.卡扣斜顶运动空间不小于5,一般取值8,退位不能有干涉,最好为平面,；g.在卡扣上非安装边做R角,不要干涉扣合过程.h.扣位导正,特征:止口,管位骨等,止口,管位骨在上述有说明.。

塑胶产品结构设计要点塑胶产品的结构设计是指根据产品功能和使用要求，通过合理的结构布局和构造设计，使产品能够满足使用功能和质量要求，以及具备良好的外观和实用性。

在进行塑胶产品结构设计时，应注意以下要点：1.确定产品功能和使用要求：了解产品的使用功能和要求，包括产品的使用环境、使用寿命、承载能力、阻燃性能、耐磨性等方面的要求。

根据这些要求来确定产品的结构设计目标。

2.材料选择：根据产品的使用要求，选择适合的塑胶材料。

根据材料的物理性质、化学性能、加工性能以及市场价格等因素进行综合考虑，选择最合适的材料。

3.结构布局：根据产品的功能要求和外观要求，设计出合理的结构布局。

合理的结构布局可以提高产品的使用效果和降低生产成本。

在进行结构布局时，要考虑产品的各个功能部件的位置、载荷传递路径、连接方式等因素。

4.强度设计：对于承载载荷的部件，需要进行强度设计。

通过选用合适的截面形状、增加加强筋和加大材料厚度等手段，确保产品在使用过程中不会发生断裂、变形和塑胶疲劳等现象。

5.组装和拆卸设计：对于复杂的塑胶产品，需要考虑组装和拆卸的方便性。

通过设计合理的连接方式、采用模块化结构等手段，简化组装和拆卸过程，提高产品的维修和更换部件的便利性。

6.注塑成型设计：在进行塑胶产品结构设计时，需要考虑塑胶材料的注塑成型工艺。

通过优化产品的结构设计，减少成型缺陷和变形，提高产品的成型质量。

7.外观设计：塑胶产品通常需要具备良好的外观。

在进行结构设计时，应注意产品的外观效果，设计合理的形状和曲线，避免尖锐边缘和毛刺等缺陷。

8.安全设计：塑胶产品在使用过程中，需要考虑安全性。

对于与人体直接接触的部件，应采用无毒、无害的材料，并设计合理的圆角和平滑表面，避免刺伤和损伤。

9.可维修性设计：对于长期使用的塑胶产品，需要考虑其可维修性。

合理的结构设计可以方便产品的维护和更换损坏部件，延长产品的使用寿命。

总之，塑胶产品的结构设计是一个复杂而综合的过程，需要综合考虑产品的功能要求、材料性能、工艺要求、外观要求和安全要求等因素。

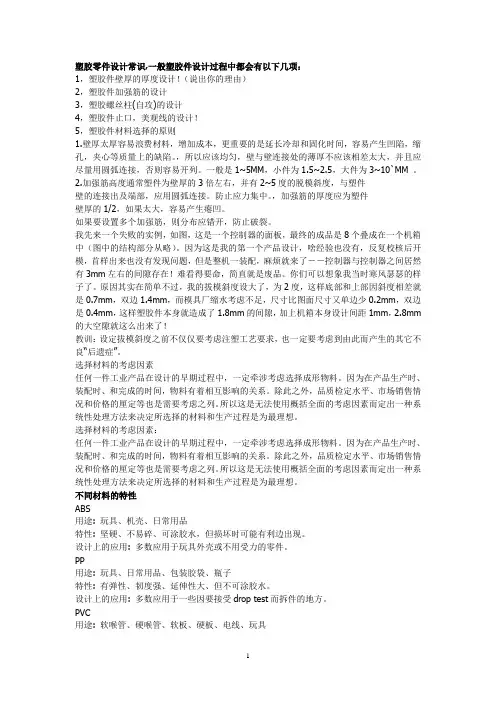

塑胶零件设计常识,一般塑胶件设计过程中都会有以下几项：1，塑胶件壁厚的厚度设计！（说出你的理由）2，塑胶件加强筋的设计3，塑胶螺丝柱(自攻)的设计4，塑胶件止口，美观线的设计！5，塑胶件材料选择的原则1.壁厚太厚容易浪费材料，增加成本，更重要的是延长冷却和固化时间，容易产生凹陷，缩孔，夹心等质量上的缺陷。

，所以应该均匀，壁与壁连接处的薄厚不应该相差太大，并且应尽量用圆弧连接，否则容易开列。

一般是1~5MM，小件为1.5~2.5，大件为3~10`MM 。

2.加强筋高度通常塑件为壁厚的3倍左右，并有2~5度的脱模斜度，与塑件壁的连接出及端部，应用圆弧连接。

防止应力集中。

，加强筋的厚度应为塑件壁厚的1/2，如果太大，容易产生瘪凹。

如果要设置多个加强筋，则分布应错开，防止破裂。

我先来一个失败的实例，如图，这是一个控制器的面板，最终的成品是8个叠成在一个机箱中（图中的结构部分从略）。

因为这是我的第一个产品设计，啥经验也没有，反复校核后开模，首样出来也没有发现问题，但是整机一装配，麻烦就来了－－控制器与控制器之间居然有3mm左右的间隙存在！难看得要命，简直就是废品。

你们可以想象我当时寒风瑟瑟的样子了。

原因其实在简单不过，我的拔模斜度设大了，为2度，这样底部和上部因斜度相差就是0.7mm，双边1.4mm，而模具厂缩水考虑不足，尺寸比图面尺寸又单边少0.2mm，双边是0.4mm，这样塑胶件本身就造成了1.8mm的间隙，加上机箱本身设计间距1mm，2.8mm 的大空隙就这么出来了！教训：设定拔模斜度之前不仅仅要考虑注塑工艺要求，也一定要考虑到由此而产生的其它不良“后遗症”。

选择材料的考虑因素任何一件工业产品在设计的早期过程中，一定牵涉考虑选择成形物料。

因为在产品生产时、装配时、和完成的时间，物料有着相互影响的关系。

除此之外，品质检定水平、市场销售情况和价格的厘定等也是需要考虑之列。

所以这是无法使用概括全面的考虑因素而定出一种系统性处理方法来决定所选择的材料和生产过程是为最理想。

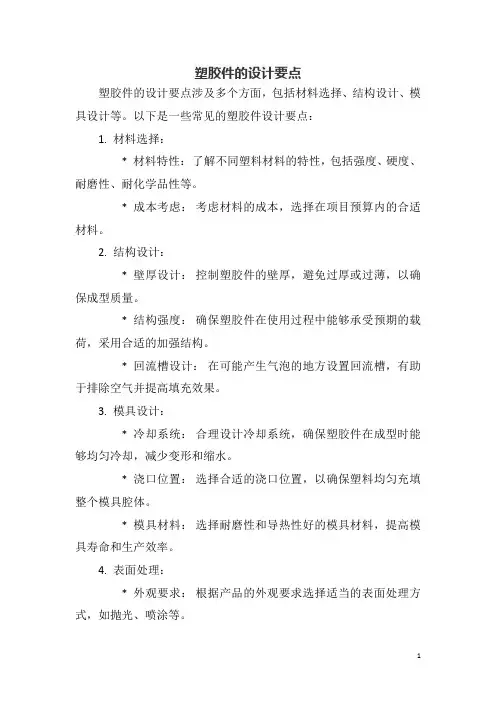

塑胶件的设计要点塑胶件的设计要点涉及多个方面，包括材料选择、结构设计、模具设计等。

以下是一些常见的塑胶件设计要点：1. 材料选择：* 材料特性：了解不同塑料材料的特性，包括强度、硬度、耐磨性、耐化学品性等。

* 成本考虑：考虑材料的成本，选择在项目预算内的合适材料。

2. 结构设计：* 壁厚设计：控制塑胶件的壁厚，避免过厚或过薄，以确保成型质量。

* 结构强度：确保塑胶件在使用过程中能够承受预期的载荷，采用合适的加强结构。

* 回流槽设计：在可能产生气泡的地方设置回流槽，有助于排除空气并提高填充效果。

3. 模具设计：* 冷却系统：合理设计冷却系统，确保塑胶件在成型时能够均匀冷却，减少变形和缩水。

* 浇口位置：选择合适的浇口位置，以确保塑料均匀充填整个模具腔体。

* 模具材料：选择耐磨性和导热性好的模具材料，提高模具寿命和生产效率。

4. 表面处理：* 外观要求：根据产品的外观要求选择适当的表面处理方式，如抛光、喷涂等。

* 纹理设计：如果需要特定的表面纹理，要在模具设计中考虑进去。

5. 可回收性：* 材料选择：尽量选择可回收的塑料材料，有助于减少环境影响。

6. 装配考虑：* 装配设计：如果塑胶件需要与其他零部件进行装配，确保设计中考虑到装配的便捷性。

7. 模拟和测试：* 流动性模拟：使用模流分析工具模拟塑胶熔体在模具中的流动，优化充填效果。

* 强度模拟：进行有限元分析等强度模拟，确保塑胶件在使用条件下具有足够的强度。

这些是一般塑胶件设计的要点，具体的设计要根据具体项目的要求、材料特性和生产工艺来进行调整。

最好在设计过程中进行充分的沟通和合作，确保设计能够满足产品的功能、外观和生产要求。

塑料件结构设计详解-精塑料件结构设计通⽤塑胶零件设计1、术语和定语1.1 缩⽔、缩痕制品表⾯产⽣凹陷的现象,由塑胶体积收缩产⽣，常见于局部内厚区域，如加强肋或柱位与⾯交接区域。

1.2 缩孔制品局部⾁厚处在冷却过程中由于体积收缩所产⽣的真空泡，叫缩孔。

1.3 ⽓泡塑胶熔体含有空⽓、⽔份及挥发性⽓体时，在注塑成型过程空⽓、⽔份及挥发性⽓体进⼊制品内部⽽残留的空洞叫⽓泡。

1.4 缺胶、不饱模塑胶熔体未完全充满型腔。

1.5 ⽑边、批锋塑胶熔体流⼊分模⾯或镶件配合⾯将发⽣锁模⼒⾜够，但在主浇道与分流道会合处产⽣薄膜状多余胶料为1.6 烧焦⼀般所谓的烧焦，包括制品表⾯因塑胶降解导致的变⾊及制品的填充末端焦⿊的现象；烧焦是指滞留型腔内的空⽓在塑料熔体填充时未能迅速排出（困⽓），被压缩⽽显著升温，将材料烧焦。

通⽤塑胶零件设计1.7 熔接痕、夹⽔纹模具采⽤多浇⼝进浇⽅案时，胶料流动前锋相互汇合；孔位和障碍物区域，胶料流动前锋也会被⼀分为⼆；壁厚不均匀的情况也会导致熔接痕。

1.8 喷痕、蛇纹⾼速通过浇⼝的塑胶熔体直接进⼊型腔，然后接触型腔表⾯⽽固化，接着被随后的塑胶熔体推挤，从⽽残留蛇⾏痕迹。

侧浇⼝，塑胶经过浇⼝后⽆滞料区域或滞料区域不充⾜时，容易产⽣喷痕。

1.9 银丝、银条制品表⾯或表⾯附近，沿塑料流动⽅向呈现的银⽩⾊条纹。

银丝的产⽣⼀般是塑胶中的⽔分或挥发物或附着模具表⾯的⽔分等⽓化所致，注塑机螺杆卷⼊空⽓有时也会产⽣银条。

1.10破裂、龟裂制品表⾯裂痕严重⽽明显者为破裂，制品表⾯呈⽑发状裂纹，制品尖锐⾓处常呈现此现象谓之龟裂，也常称为应⼒龟裂。

1.11表⾯光泽不良制品表⾯失去材料本来的光泽，形成乳⽩⾊层膜、模糊状态等皆可称为表⾯光泽不良。

通⽤塑胶零件设计1.12 翘曲变形制品因壁厚或是成形时冷却不均匀⽽产⽣收缩⽐例不同，从⽽形成制品变形或是扭曲。

1.13 流痕塑胶熔体流动的痕迹，以浇⼝为中⼼⽽呈现的条纹波浪形状。

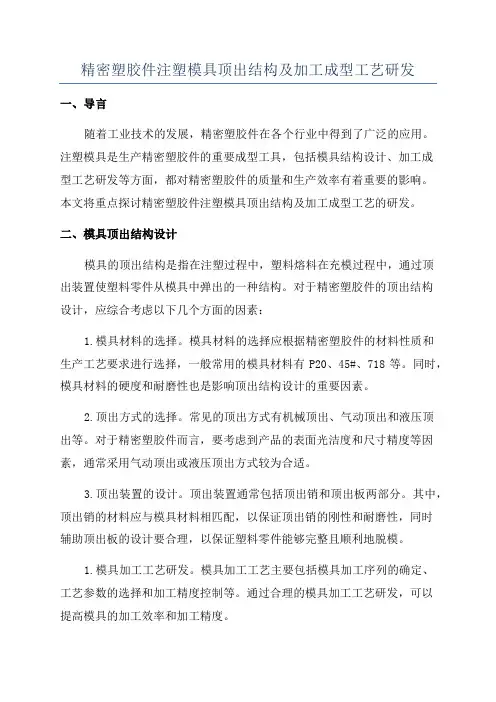

精密塑胶件注塑模具顶出结构及加工成型工艺研发一、导言随着工业技术的发展，精密塑胶件在各个行业中得到了广泛的应用。

注塑模具是生产精密塑胶件的重要成型工具，包括模具结构设计、加工成型工艺研发等方面，都对精密塑胶件的质量和生产效率有着重要的影响。

本文将重点探讨精密塑胶件注塑模具顶出结构及加工成型工艺的研发。

二、模具顶出结构设计模具的顶出结构是指在注塑过程中，塑料熔料在充模过程中，通过顶出装置使塑料零件从模具中弹出的一种结构。

对于精密塑胶件的顶出结构设计，应综合考虑以下几个方面的因素：1.模具材料的选择。

模具材料的选择应根据精密塑胶件的材料性质和生产工艺要求进行选择，一般常用的模具材料有P20、45#、718等。

同时，模具材料的硬度和耐磨性也是影响顶出结构设计的重要因素。

2.顶出方式的选择。

常见的顶出方式有机械顶出、气动顶出和液压顶出等。

对于精密塑胶件而言，要考虑到产品的表面光洁度和尺寸精度等因素，通常采用气动顶出或液压顶出方式较为合适。

3.顶出装置的设计。

顶出装置通常包括顶出销和顶出板两部分。

其中，顶出销的材料应与模具材料相匹配，以保证顶出销的刚性和耐磨性，同时辅助顶出板的设计要合理，以保证塑料零件能够完整且顺利地脱模。

1.模具加工工艺研发。

模具加工工艺主要包括模具加工序列的确定、工艺参数的选择和加工精度控制等。

通过合理的模具加工工艺研发，可以提高模具的加工效率和加工精度。

2.塑料熔融流道设计。

塑料熔融流道设计的好坏直接影响着塑胶件的质量和生产效率。

对于精密塑胶件而言，流道应尽可能短而粗，以保证塑料熔料的快速流动和顺畅充模。

3.注塑工艺参数的优化。

注塑工艺参数的优化包括注射速度、保压时间、保压压力和注射温度等方面的考虑。

通过调整这些参数，可以获得更好的塑胶件成型品质和缩短生产周期。

4.模具温度控制。

模具温度对于塑胶件的收缩率和表面光洁度有着重要的影响。

通过合理的模具温度控制，可以避免塑胶件的变形和表面瑕疵。

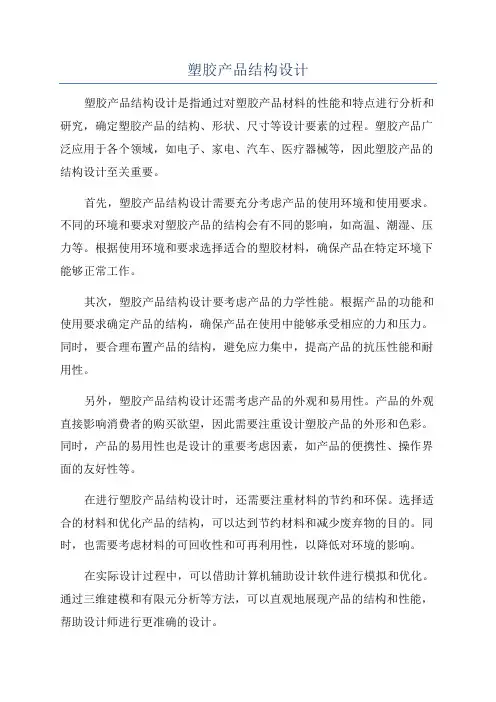

塑胶产品结构设计塑胶产品结构设计是指通过对塑胶产品材料的性能和特点进行分析和研究，确定塑胶产品的结构、形状、尺寸等设计要素的过程。

塑胶产品广泛应用于各个领域，如电子、家电、汽车、医疗器械等，因此塑胶产品的结构设计至关重要。

首先，塑胶产品结构设计需要充分考虑产品的使用环境和使用要求。

不同的环境和要求对塑胶产品的结构会有不同的影响，如高温、潮湿、压力等。

根据使用环境和要求选择适合的塑胶材料，确保产品在特定环境下能够正常工作。

其次，塑胶产品结构设计要考虑产品的力学性能。

根据产品的功能和使用要求确定产品的结构，确保产品在使用中能够承受相应的力和压力。

同时，要合理布置产品的结构，避免应力集中，提高产品的抗压性能和耐用性。

另外，塑胶产品结构设计还需考虑产品的外观和易用性。

产品的外观直接影响消费者的购买欲望，因此需要注重设计塑胶产品的外形和色彩。

同时，产品的易用性也是设计的重要考虑因素，如产品的便携性、操作界面的友好性等。

在进行塑胶产品结构设计时，还需要注重材料的节约和环保。

选择适合的材料和优化产品的结构，可以达到节约材料和减少废弃物的目的。

同时，也需要考虑材料的可回收性和可再利用性，以降低对环境的影响。

在实际设计过程中，可以借助计算机辅助设计软件进行模拟和优化。

通过三维建模和有限元分析等方法，可以直观地展现产品的结构和性能，帮助设计师进行更准确的设计。

最后，塑胶产品结构设计需要经过多次验证和修正。

通过样机制作和测试，分析产品的实际使用情况和问题，找出优化的方向并进行相应的修改。

只有在不断的改进和完善中，才能设计出更加优良的塑胶产品。

总的来说，塑胶产品结构设计需要充分考虑产品的使用环境和使用要求，注重产品的力学性能、外观和易用性，同时注重材料的节约和环保。

通过计算机辅助设计软件的辅助，可以进行模拟和优化。

通过多次验证和修正，最终设计出优良的塑胶产品。

塑胶折弯结构设计指南一、材料选择在进行塑胶折弯结构设计时，材料选择是至关重要的。

根据设计需求，包括强度要求、耐候性、防火性等因素，选择适合的材料。

常用塑胶材料包括ABS、PC、PVC、PET等，每种材料都有其独特的特性和适用范围。

二、折弯半径设计折弯半径是指在进行塑胶折弯时，材料内弯曲部分的半径。

折弯半径的大小直接影响折弯部分的美观度和强度。

一般来说，折弯半径应不小于板材厚度的1.5倍。

对于一些高强度材料，如PC等，折弯半径可能需要更大。

三、折弯角度设计折弯角度是指塑胶件折弯后形成的角度。

折弯角度的设计直接影响到产品的外观和使用效果。

在设计中，应根据实际需求来确定折弯角度，同时要考虑材料性能和折弯半径的影响。

四、折弯壁厚设计壁厚是影响塑胶折弯件强度和刚度的重要因素。

在壁厚设计中，需要考虑材料的性能、折弯半径和折弯角度等因素。

一般来说，壁厚不应小于板材厚度的1.5倍。

对于一些高强度材料，如PC等，壁厚可能需要更大。

五、结构设计优化在满足使用要求的前提下，应尽量简化结构，减少模具制造的难度和成本。

同时，要注意避免设计过于复杂，导致生产困难和成本增加。

六、材料性能考虑在设计中，需要考虑材料的力学性能、化学性能、热性能等因素。

这些因素将直接影响产品的使用性能和寿命。

因此，在选择材料时，应根据实际需求来选择具有合适性能的材料。

七、模具设计及制造模具是实现塑胶折弯的关键工具，模具的设计和制造直接影响到产品的质量和生产效率。

在进行模具设计时，需要考虑产品的形状、尺寸、材料等因素，同时要考虑到制造的可行性和成本。

在制造模具时，需要选择合适的制造方法和工艺，保证模具的精度和寿命。

八、生产工艺控制生产工艺控制是保证产品质量和生产效率的关键环节。

在生产过程中，需要控制好温度、压力、时间等工艺参数，确保产品的形状、尺寸和性能达到设计要求。

同时，需要对生产过程进行监控和记录，及时发现并解决问题。

九、品质及可靠性评估在完成产品设计后，需要对产品进行品质和可靠性评估。

塑胶件翘曲变形：预防和解决的结构逻辑思路一、引言在塑胶件的生产过程中，翘曲变形是一个常见的问题。

这种变形可能影响产品的外观，降低其性能，甚至导致其不合格。

本文将针对塑胶件翘曲变形的预防和解决，从结构设计优化、材料选择与优化、模具设计改善、加工工艺改善、后续处理工艺改善、结构逻辑理论分析以及模拟分析应用等方面进行深入探讨。

二、结构设计优化结构设计是预防和解决塑胶件翘曲变形的关键因素。

优化设计应着重于提高塑胶件的刚度和稳定性。

在设计中，可以考虑以下几点：1. 增加加强筋：通过合理设计加强筋，可以提高塑胶件的刚度和稳定性，防止翘曲变形。

2. 避免锐角：锐角处容易产生应力集中，容易导致塑胶件变形。

因此，在设计时，应尽可能避免使用锐角。

3. 增加支撑：对于大尺寸或薄壁塑胶件，可以通过增加支撑结构来提高其刚度，防止翘曲变形。

三、材料选择与优化选择合适的材料对于防止和解决塑胶件翘曲变形也非常重要。

在选择材料时，需要考虑其机械性能、热性能以及加工性能。

例如，高强度、高刚度的材料可以更好地抵抗翘曲变形。

同时，通过优化材料配方，也可以改善材料的加工性能，减少翘曲变形的发生。

四、模具设计改善模具设计对塑胶件的翘曲变形也有重要影响。

在模具设计时，可以考虑以下几点：1. 平衡浇口：通过合理设计浇口位置，实现浇口平衡，可以减少因浇口不均而产生的翘曲变形。

2. 模具温度控制：合理控制模具温度，可以改善塑胶件的成型质量，减少翘曲变形的发生。

3. 排气设计：合理设计排气口，可以避免因排气不良而产生的气鼓和翘曲变形。

五、加工工艺改善加工工艺对塑胶件的翘曲变形也有重要影响。

通过改善加工工艺，可以减少翘曲变形的发生。

例如，适当调整注射速度和压力，可以改善塑胶件的成型质量。

此外，合理安排加工顺序和冷却时间，也可以有效控制翘曲变形。

六、后续处理工艺改善后续处理工艺也是防止和解决塑胶件翘曲变形的重要环节。

例如，通过热处理可以有效消除应力集中，防止翘曲变形。

塑胶产品结构设计个要点IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】塑胶产品结构设计12个要点(结构工程师必备知识)1．胶厚（胶位）：塑胶产品的胶厚（整体外壳）通常在左右，太厚容易缩水和产生汽泡，太薄难走满胶，大型的产品胶厚取厚一点，小的产品取薄一点，一般产品取为多。

而且胶位要尽可能的均匀，在不得已的情况下，局部地方可适当的厚一点或薄一点，但需渐变不可突变，要以不缩水和能走满胶为原则，一般塑料胶厚小于时就很难走胶，但软胶类和橡胶在的胶厚时也能走满胶。

2．加强筋（骨位）：塑胶产品大部分都有加强筋，因加强筋在不增加产品整体胶厚的情况下可以大大增加其整体强度，对大型和受力的产品尤其有用，同时还能防止产品变形。

加强筋的厚度通常取整体胶厚的倍，如大于倍则容易缩水。

加强筋的高度较大时则要做的斜度（因其出模阻力大），高度较矮时可不做斜度。

3．脱模斜度：塑料产品都要做脱模斜度，但高度较浅的（如一块平板）和有特殊要求的除外（但当侧壁较大而又没出模斜度时需做行位）。

出模斜度通常为1-5度，常取2度左右，具体要根据产品大小、高度、形状而定，以能顺利脱模和不影响使用功能为原则。

产品的前模斜度通常要比后模的斜度大度为宜，以便产品开模事时能留在后模。

通常枕位、插穿、碰穿等地方均需做斜度，其上下断差（即大端尺寸与小端尺寸之差）单边要大于以上。

4．圆角（R角）：塑胶产品除特殊要求指定要锐边的地方外，在棱边处通常都要做圆角，以便减小应力集中、利于塑胶的流动和容易脱模。

最小R通常大于，因太小的R模具上很难做到。

5．孔:从利于模具加工方面的角度考虑，孔最好做成形状规则简单的圆孔，尽可能不要做成复杂的异型孔，孔径不宜太小，孔深与孔径比不宜太大，因细而长的模具型心容易断、变形。

孔与产品外边缘的距离最好要大于倍孔径，孔与孔之间的距离最好要大于2倍的孔径，以便产品有必要的强度。

与模具开模方向平行的孔在模具上通常上是用型心（可镶、可延伸留）或碰穿、插穿成型，与模具开模方向不平行的孔通常要做行位或斜顶，在不影响产品使用和装配的前提下，产品侧壁的孔在可能的情况下也应尽量做成能用碰穿、插穿成型的孔。

塑胶件的结构设计：卡扣篇（下）卡扣设计的原则卡扣设计的最终目标是要实现两个零件之间的成功连接固定，要达到连接固定的效果，卡扣设计时需要从以下几方面进行考虑：连接可靠性、约束完整性和装配协调性，它们是卡扣连接成功的关键要求，其他要求还应该包括制造工艺的可行性、成本的高低等。

1. 连接可靠性连接可靠性最核心的一点就是卡扣需要保证有足够的保持强度，以下为悬臂梁卡扣保持力的一般公式：由以上公式可知，保持力Fr 跟Wb、E、Tb、Lb、μs、βe有关；其中Wb：卡扣的宽度；E：卡扣的弹性模量；Tb：卡扣的厚度；Lb：卡扣的长度；Y：卡扣保持面的深度；μs：卡扣的摩擦系数；βe：卡扣的保持面角度。

上面参数，除了弹性模量E、摩擦系数μs跟卡扣所用的材料有关外，其他参数跟卡扣的结构设计相关；通过增大Wb、Tb/Lb的比值、Y、βe都可以增强卡扣的保持强度。

1）增大Wb增大卡扣的宽度Wb，可以增大梁的刚度以及卡扣保持面与配合件的面积，理论上卡扣宽度越大，卡扣的保持强度就越大，但是实际设计中，考虑到制造与装配，常常通过设计多个小卡扣代替一个大卡扣。

卡扣的排布：卡扣应均匀设置在零件的四周，以均匀承受载荷，对于容易变形的地方（如零件的角落），可以考虑尽量让卡扣靠近这些地方。

整圈卡扣一般用在卡合量不大的零件或设计在较软材料上的零件上，常常采用强脱出模，比如常见的一些日化产品的瓶盖。

对于一些宽度较大的卡扣，为了提高母扣的强度，可以在大卡扣中设计两个小卡扣，如下图。

2）增大Tb/Lb的比值增大Tb或减小Lb都可以增大Tb/Lb的比值，实际上也是增大梁的刚度，但是Tb不宜过大，否则会引起外观不良，合理的方式是通过增加加强筋或者局部淘胶，如下图。

Lb也不宜过小，否则难于装配（虽然保持强度增大了），如果因空间限制，Lb过小的情况下，需适当减小Tb，但为了兼顾卡扣的强度，可以考虑在卡扣根部添加加强筋，如下图。

3）增大YY这里指的是卡扣保持面的深度，实际上卡扣的保持强度应该是跟卡合量有关，理论上Y值可以等于卡合量，但是在实际结构设计中，为了便于装配以及后续的调整，一般预留一定的间隙或余量，比如以下某卡扣的设计，前后都预留了0.2-0.5的间隙，预留空间方便后续通过改模增大Y值。

塑胶件防水胶圈结构设计
塑胶件防水胶圈的结构设计需要考虑以下几个方面：
1. 材料选择：根据使用环境和要求选择合适的塑胶材料，如聚乙烯、聚丙烯、聚氯乙烯等。

这些材料具有良好的防水性能、耐腐蚀性和耐用性。

2. 结构设计：防水胶圈的结构设计应遵循“完全封闭”的原则，即胶圈应能够完全覆盖连接部位，防止水进入。

结构设计包括胶圈的形状、尺寸、厚度以及连接方式等。

3. 尺寸精度：防水胶圈的尺寸精度要求较高，以确保其安装准确、紧密，避免出现缝隙或松动现象。

4. 表面处理：塑胶件防水胶圈的表面应光滑、无毛刺、无气泡等缺陷，以提高防水性能和使用寿命。

5. 加工工艺：塑胶件防水胶圈的加工工艺要符合要求，以确保其质量和性能。

加工过程中要避免产生裂纹、变形等问题。

6. 安装方式：防水胶圈的安装方式应简单易行，不需要特殊的工具或技术。

同时，安装完成后应进行检查，确保其安装牢固、紧密。

7. 维护保养：塑胶件防水胶圈在使用过程中应定期进行检查和维护，如发现损坏应及时更换，以保证其防水性能和使用寿命。

总之，塑胶件防水胶圈的结构设计应遵循密封性、可靠性、耐久性和经济性等原则，以确保其防水性能和使用寿命。

同时，应注重材料选择、尺寸精度、表面处理、加工工艺、安装方式以及维护保养等方面
的工作，以提高产品的质量和性能。

塑胶件加强筋与壁厚的关系(一)塑胶件加强筋与壁厚的关系1. 引言塑胶件加强筋与壁厚之间存在着紧密的关系。

加强筋是塑胶件中的一种结构设计，用于提高塑胶件的强度和刚度。

壁厚是指塑胶件的厚度，也是塑胶件的重要参数之一。

本文将对塑胶件加强筋与壁厚的关系进行简述，并解释其原因。

2. 加强筋的作用加强筋在塑胶件中起到了增加强度和刚度的作用。

通过在塑胶件内部的关键位置设置加强筋，可以有效地抵抗外力的作用，防止塑胶件发生变形或破裂。

加强筋的存在可以使塑胶件更加坚固耐用，并提高其使用寿命。

3. 加强筋与壁厚的关系加强筋与壁厚存在着密切的关系。

一般情况下，加强筋的设计会考虑到塑胶件的壁厚。

具体来说，加强筋设计时需要考虑塑胶件的壁厚，以确保加强筋能够与塑胶件的壁厚相匹配。

在塑胶件壁厚较薄的情况下，加强筋可以起到更好的加固效果。

因为壁厚较薄的塑胶件容易受到外力的作用而变形，通过设置加强筋可以增加其抗弯强度和刚度，从而提高塑胶件的整体强度。

而在塑胶件壁厚较厚的情况下，加强筋的设计需要更加充分考虑塑胶件的受力情况。

过多的加强筋或设计不合理的加强筋可能会导致塑胶件过于刚硬，容易出现开裂或脆断的情况。

因此，在设计较厚壁厚的塑胶件时，需要根据具体情况进行合理的加强筋设计。

4. 结论通过上述分析可以得出结论：塑胶件加强筋与壁厚存在着密切的关系。

在设计塑胶件时，需要充分考虑塑胶件的壁厚，并相应地设置合适的加强筋。

合理的加强筋设计可以提高塑胶件的整体强度和刚度，从而增加塑胶件的使用寿命。

注：本文所述为一般规律，具体的塑胶件设计仍需要根据实际情况和需求进行具体考虑和调整。

塑胶产品结构设计--卡扣塑胶产品结构设计卡扣在塑胶产品的结构设计中，卡扣是一种常见且重要的连接方式。

它不仅能够实现产品的快速装配和拆卸，还能在一定程度上保证产品的结构稳定性和密封性。

接下来，让我们深入了解一下塑胶产品结构设计中的卡扣。

一、卡扣的定义与作用卡扣，简单来说，是通过塑胶部件自身的弹性变形，实现两个或多个部件之间的连接或固定。

其作用主要体现在以下几个方面：1、装配便捷性：相较于传统的螺丝连接或胶水粘接，卡扣能够大大提高装配效率，减少装配时间和成本。

2、可拆卸性：在需要维修、更换部件或回收产品时，卡扣连接允许部件轻松分离，而不会对产品造成损坏。

3、增强结构稳定性：合理设计的卡扣可以在产品使用过程中提供一定的支撑和固定，增强整体结构的稳定性。

4、降低成本：减少了螺丝、胶水等附加连接件的使用，降低了材料和生产成本。

二、卡扣的分类根据不同的结构和工作原理，卡扣可以分为多种类型，常见的有以下几种：1、悬臂卡扣这是最常见的一种卡扣类型。

它通常由一个悬臂梁和一个卡钩组成。

在装配时，悬臂梁发生弹性变形，卡钩卡入对应的卡槽中，实现连接。

2、环形卡扣环形卡扣呈环状结构，通过自身的弹性收缩或扩张来实现与其他部件的连接。

3、扭转卡扣这种卡扣通过部件的扭转来实现连接和固定，具有较好的抗振动和抗松动性能。

4、插销式卡扣类似于插销的工作原理，通过插入和拔出动作实现连接和分离。

三、卡扣设计的要点1、材料选择塑胶材料的特性对卡扣的性能有着重要影响。

一般来说，应选择具有较高弹性模量和良好韧性的材料，如 ABS、PC 等。

同时，还需要考虑材料的耐疲劳性和耐环境性。

2、尺寸设计卡扣的尺寸包括悬臂长度、厚度、卡钩尺寸等。

这些尺寸的设计需要综合考虑材料的力学性能、装配力的大小以及连接的可靠性。

过长或过短的悬臂、过大或过小的卡钩都可能导致卡扣失效。

3、脱模斜度在模具设计中，要为卡扣设计合适的脱模斜度，以保证产品能够顺利脱模，同时不影响卡扣的功能。
