电阻值的表示方法

电阻阻值的识别方法电阻是电路中常用的元件之一，其阻值决定了电路的特性和工作状态。

在实际应用中，我们经常需要对电阻进行识别和测量。

本文将介绍几种常见的电阻阻值的识别方法。

一、颜色环法颜色环法是最常见的电阻阻值识别方法之一。

电阻的外部通常有四个或五个彩色环，每个彩色环代表一个数字或一个系数。

通过识别这些彩色环的颜色和位置，可以确定电阻的阻值。

具体的颜色对应关系如下：1. 黑色：02. 棕色：13. 红色：24. 橙色：35. 黄色：46. 绿色：57. 蓝色：68. 紫色：79. 灰色：810. 白色：9除了彩色环外，还有一个银色或金色的环表示阻值的精度。

银色环代表阻值的精度为±10%，金色环代表阻值的精度为±5%。

例如，一个电阻的颜色环为棕色、黑色、红色、金色，那么它的阻值可以通过以下公式计算：阻值 = (棕色(1) * 10 + 黑色(0)) * 10^2 ± 5%二、数字编码法数字编码法是另一种常见的电阻阻值识别方法。

在数字编码法中，电阻的阻值通过一组数字来表示。

每个数字代表一个阻值，可以根据这些数字的排列顺序计算出电阻的阻值。

例如，一个电阻的数字编码为1 2 3 4，那么它的阻值可以通过以下公式计算：阻值 = 1 * 10^3 + 2 * 10^2 + 3 * 10^1 + 4 * 10^0三、万用表测量法万用表是一种广泛使用的电子测量仪器，可以测量电阻、电压、电流等参数。

通过使用万用表的电阻测量功能，可以直接读取电阻的阻值。

在使用万用表测量电阻时，需要将电阻与万用表的测试引线连接，然后选择合适的电阻测量档位。

万用表会在显示屏上显示电阻的阻值。

四、电桥测量法电桥是一种常见的电阻测量仪器，利用电桥平衡原理来测量电阻的阻值。

通过调节电桥的各个参数，使得电桥平衡，即电桥两边的电势差为零，可以得到电阻的准确阻值。

电桥测量法精度较高，适用于对电阻阻值要求较高的测量场合。

但是，电桥的操作相对较为复杂，需要一定的专业知识和经验。

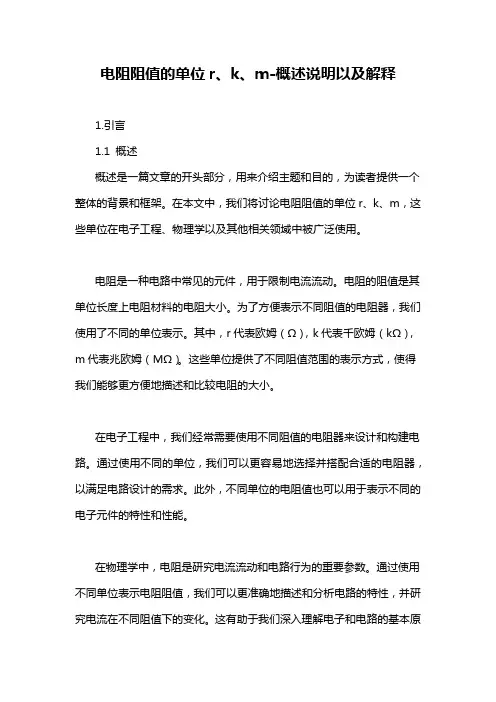

电阻阻值的单位r、k、m-概述说明以及解释1.引言1.1 概述概述是一篇文章的开头部分，用来介绍主题和目的，为读者提供一个整体的背景和框架。

在本文中，我们将讨论电阻阻值的单位r、k、m，这些单位在电子工程、物理学以及其他相关领域中被广泛使用。

电阻是一种电路中常见的元件，用于限制电流流动。

电阻的阻值是其单位长度上电阻材料的电阻大小。

为了方便表示不同阻值的电阻器，我们使用了不同的单位表示。

其中，r代表欧姆（Ω），k代表千欧姆（kΩ），m代表兆欧姆（MΩ）。

这些单位提供了不同阻值范围的表示方式，使得我们能够更方便地描述和比较电阻的大小。

在电子工程中，我们经常需要使用不同阻值的电阻器来设计和构建电路。

通过使用不同的单位，我们可以更容易地选择并搭配合适的电阻器，以满足电路设计的需求。

此外，不同单位的电阻值也可以用于表示不同的电子元件的特性和性能。

在物理学中，电阻是研究电流流动和电路行为的重要参数。

通过使用不同单位表示电阻阻值，我们可以更准确地描述和分析电路的特性，并研究电流在不同阻值下的变化。

这有助于我们深入理解电子和电路的基本原理，以及探索电子技术的更广泛应用。

本文将重点讨论r、k、m这三个单位在电子工程和物理学中的应用，并探索它们在未来的发展。

通过深入了解这些单位的含义和用途，我们可以更好地理解电阻阻值的单位选择和应用，进一步推动电子技术的发展和创新。

在接下来的章节中，我们将详细介绍每个单位的含义和用途，以及对它们未来发展的展望。

文章结构部分的内容可以按照以下方式进行编写：1.2 文章结构本文将分为引言、正文和结论三个部分。

在引言部分，我们将简要概述电阻阻值单位r、k、m的含义和用途，并介绍本文的目的。

接下来，在正文部分，我们将深入探讨每个单位的含义和用途。

首先，我们将详细介绍电阻阻值单位r，包括其起源、基本概念以及在电路设计中的应用。

然后，我们将转向电阻阻值单位k，阐述它与r的关系，并阐述k在各种领域中的实际应用。

一．E-24标注方法E-24标注法有两位有效数字，精度在±2%（-G），±5%（-J），±10%（-K），±20%（-M）怎么看电阻的阻值_贴片电阻的识别和标注方法1. 常用电阻标注XXY XX代表底数，Y代表指数例如470 = 47Ω103 = 10kΩ224 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R0 = 1.0ΩR20 = 0.20Ω5R1 = 5.1ΩR007 = 7.0mΩ4m7 = 4.7mΩ二．E-96标注方法E-96标注法有三位有效数字，精度在±1%（-F）怎么看电阻的阻值_贴片电阻的识别和标注方法1: 常用电阻标注XXXY XXX代表底数，Y代表指数例如4700 = 470Ω1003 = 100kΩ2203 = 220kΩ怎么看电阻的阻值_贴片电阻的识别和标注方法2: 小于10欧姆的电阻的标注用R代表单位为欧姆的电阻小数点，用m代表单位为毫欧姆的电阻小数点例如1R00 = 1.00ΩR200 = 0.200Ω5R10 = 5.10ΩR007 = 7.00mΩ4m70 = 4.70mΩ怎么看电阻的阻值_贴片电阻的识别和标注方法3: E-96 Multiplier Code标注法XXYXX 代表底数的代码，具体数值可从Multiplier Code表中查找Y 代表指数的代码，具体数值也要从Multiplier Code表中查找例如：18A = 150Ω02C = 10.2kΩ1、常用的标识方法，一般电阻如下图3.3K 56欧100K上面三种电阻是一般标准电阻的标识方法，可以很直观地得到阻值，即为前两位为数值，后面一位为10的倍数，如上面的332，即为33 * 10 * 10 = 3300 欧，换一下单位就是3.3K 了。

电阻阻值的标示方法
电阻阻值的标示方法一般有以下几种：
1. 数字法：用阻值数字直接表示，单位为欧姆（Ω），例如10Ω、100Ω等。

2. 科学计数法：采用幂次表示法，例如1KΩ代表1000Ω，1MΩ代表1000000Ω。

3. 阻值色环编码法：电阻上通常会有彩色的色环，根据色环的颜色和位置可以得到阻值的大小。

不同的色环代表不同的数字，有红、橙、黄、绿、蓝、紫、灰、白、金、银等颜色。

色环的位置也有特定的意义，比如前两个色环表示前面两位数字，第三个色环表示数量级，第四个色环表示容差。

4. 文字标识法：在电阻上直接印上阻值，并用单位Ω表示。

以上是常见的电阻阻值标示方法，选用哪种方法主要根据具体情况和制造商的要求来决定。

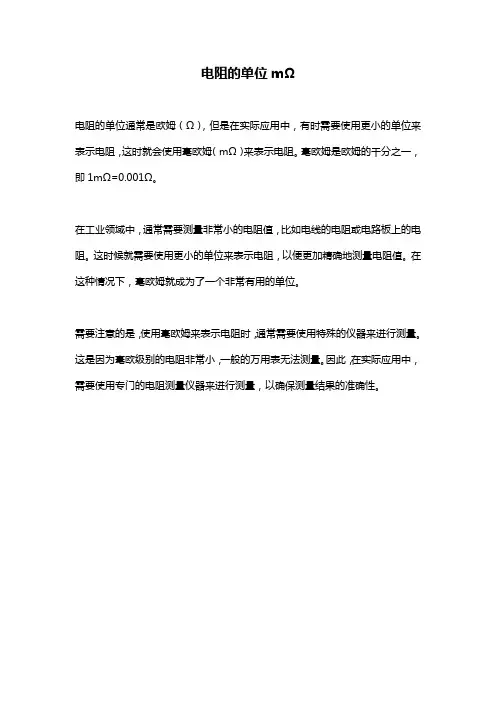

电阻的单位mΩ
电阻的单位通常是欧姆（Ω），但是在实际应用中，有时需要使用更小的单位来表示电阻，这时就会使用毫欧姆（mΩ）来表示电阻。

毫欧姆是欧姆的千分之一，即1mΩ=0.001Ω。

在工业领域中，通常需要测量非常小的电阻值，比如电线的电阻或电路板上的电阻。

这时候就需要使用更小的单位来表示电阻，以便更加精确地测量电阻值。

在这种情况下，毫欧姆就成为了一个非常有用的单位。

需要注意的是，使用毫欧姆来表示电阻时，通常需要使用特殊的仪器来进行测量。

这是因为毫欧级别的电阻非常小，一般的万用表无法测量。

因此，在实际应用中，需要使用专门的电阻测量仪器来进行测量，以确保测量结果的准确性。

贴片电阻的识别方法：
1、数字索位标称法
数字索位标称法就是在电阻体上用三位数字来标明其阻值。

它的首和二位为有效数字，第三位表示在有效数字后面所加“0”的个数.这一位不会出现字母。

例如：“472′’表示“4700Ω”;“151”表示“150Ω”。

如果是小数.则用“R”表示“小数点”.并占用一位有效数字，其余两位是有效数字。

例如：“2R4″表示“2.4Ω”;“R15”表示“0.15Ω”。

2、色环标称法
贴片电阻与一般电阻一样，大多采用四环(有时三环)标明其阻值。

一环和二环是有效数字，第三环是倍率。

例如：“棕绿黑”表示”15Ω”;“蓝灰橙银”表示“68kΩ”误差±10%。

3、E96数字代码与字母混合标称法
数字代码与字母混合标称法也是采用三位标明电阻阻值，即“两位数字加一位字母”，其中两位数字表示的是E96系列电阻附表2。

它的
第三它的第三位是用字母代码表示的倍率。

例如：“51D”表示“332×103;332kΩ”;“249Y”表示“249×10-2;2.49"。

电阻的代号和符号
电阻的代号和符号是电子工程中常用的标识方法。

一般来说，电阻的代号由颜色条纹组成，用于表示电阻的阻值和精度。

在实际应用中，我们需要了解电阻的代号和符号的含义，以便正确地选择和使用电阻。

电阻的代号一般由4-6条彩色条纹组成。

其中，前两条条纹表示前两个数字，第三条条纹表示乘数，第四条条纹表示公差。

例如，棕色、黑色、红色、金色的条纹表示电阻阻值为1.0Ω，公差为5%。

此外，还有一种5条彩色条纹的电阻代号，其中第五条条纹表示温度系数。

电阻的符号是一个倒置的三角形，顶部有一条横线，下面有一个箭头。

符号中的横线表示电阻元件，箭头表示电阻的阻值。

当然，这只是一个简单的示意图，实际上，电阻的符号可能会有一些变化，比如加上一些标记表示电阻的特性，如功率、温度系数等。

在电子工程中，正确地使用电阻代号和符号非常重要。

只有了解了电阻的代号和符号的含义，才能正确地选择电阻，避免出现电路设计或者实际应用中的错误，保证电路的正常工作。

- 1 -。

电阻的计算方法
电阻一般用欧姆（Ω）作单位来表示，计算电阻的公式如下：
电阻（R）= 电阻系数（ρ） ×长度（L）/截面积（A）
其中，
- 电阻系数（ρ）是物质的电阻率，不同物质的电阻率各不相同，单位为Ω·m。

- 长度（L）是电阻器导体的长度，单位为米（m）。

- 截面积（A）是电阻器导体截面的面积，单位为平方米
（m²）。

要根据这个公式来计算电阻，需要事先知道物质的电阻率、导体的长度和截面积。

根据具体的电路设计和实际情况，可以选择合适的材料和尺寸来获得所需的电阻值。

举例说明，假设我们要制作一个电阻为100Ω的电阻器，使用的材料为铜，我们可以先查到铜的电阻率约为1.68 × 10^-8 Ω·m。

然后，我们可以根据所需的电阻值和电阻率来计算导体的长度和截面积。

已知：
- 电阻（R）= 100Ω
- 电阻率（ρ）= 1.68 × 10^-8 Ω·m
假设截面积（A）为1平方毫米（1 mm²），我们可以通过改变长度（L）来实现所需的电阻值。

根据公式，我们可以得到：
100Ω= (1.68 × 10^-8 Ω·m) × L / (1 mm²)
将公式整理化简，转换单位：
L = (100 Ω × (1 mm²)) / (1.68 × 10^-8 Ω·m)
L = 5.95 × 10^6 m
所以，如果我们使用铜导体的长度为5.95 × 10^6米，并且截
面积为1平方毫米，就可以制作出一个电阻为100Ω的电阻器。
