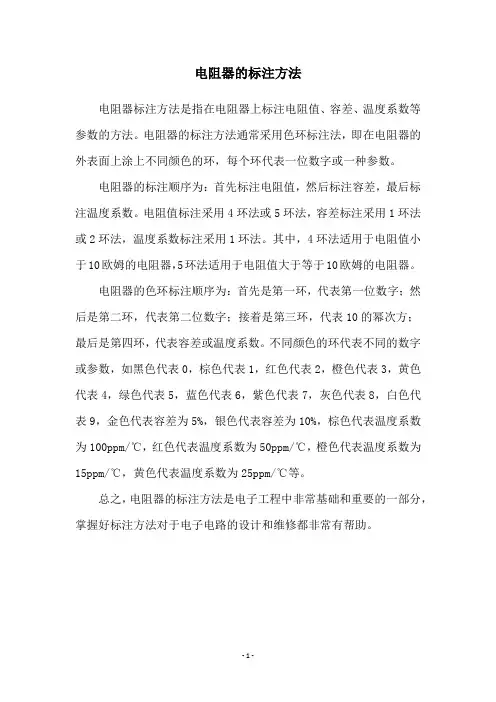

电阻器的标注方法
电阻器标注方法是指在电阻器上标注电阻值、容差、温度系数等参数的方法。

电阻器的标注方法通常采用色环标注法，即在电阻器的外表面上涂上不同颜色的环，每个环代表一位数字或一种参数。

电阻器的标注顺序为：首先标注电阻值，然后标注容差，最后标注温度系数。

电阻值标注采用4环法或5环法，容差标注采用1环法或2环法，温度系数标注采用1环法。

其中，4环法适用于电阻值小于10欧姆的电阻器，5环法适用于电阻值大于等于10欧姆的电阻器。

电阻器的色环标注顺序为：首先是第一环，代表第一位数字；然后是第二环，代表第二位数字；接着是第三环，代表10的幂次方；
最后是第四环，代表容差或温度系数。

不同颜色的环代表不同的数字或参数，如黑色代表0，棕色代表1，红色代表2，橙色代表3，黄色代表4，绿色代表5，蓝色代表6，紫色代表7，灰色代表8，白色代表9，金色代表容差为5%，银色代表容差为10%，棕色代表温度系数为100ppm/℃，红色代表温度系数为50ppm/℃，橙色代表温度系数为15ppm/℃，黄色代表温度系数为25ppm/℃等。

总之，电阻器的标注方法是电子工程中非常基础和重要的一部分，掌握好标注方法对于电子电路的设计和维修都非常有帮助。

- 1 -。

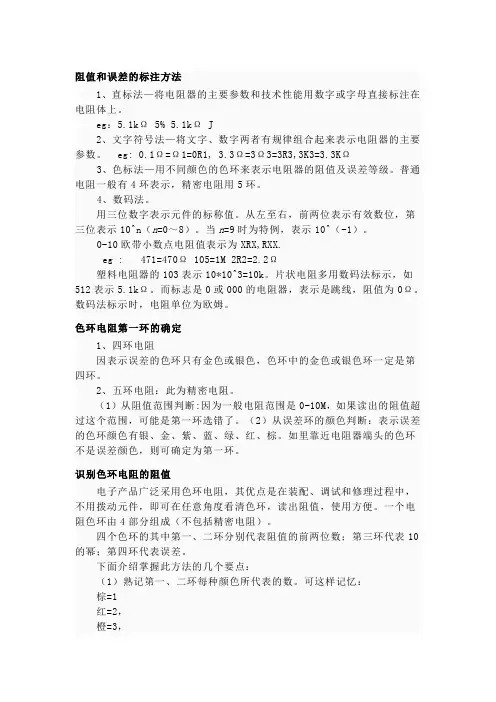

阻值和误差的标注方法1、直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上。

eg：5.1kΩ 5% 5.1kΩ J2、文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数。

eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ3、色标法—用不同颜色的色环来表示电阻器的阻值及误差等级。

普通电阻一般有4环表示，精密电阻用5环。

4、数码法。

用三位数字表示元件的标称值。

从左至右，前两位表示有效数位，第三位表示10^n（n=0～8）。

当n=9时为特例，表示10^（-1）。

0-10欧带小数点电阻值表示为XRX,RXX.eg : 471=470Ω 105=1M 2R2=2.2Ω塑料电阻器的103表示10*10^3=10k。

片状电阻多用数码法标示，如512表示5.1kΩ。

而标志是0或000的电阻器，表示是跳线，阻值为0Ω。

数码法标示时，电阻单位为欧姆。

色环电阻第一环的确定1、四环电阻因表示误差的色环只有金色或银色，色环中的金色或银色环一定是第四环。

2、五环电阻：此为精密电阻。

（1）从阻值范围判断:因为一般电阻范围是0-10M，如果读出的阻值超过这个范围，可能是第一环选错了。

（2）从误差环的颜色判断：表示误差的色环颜色有银、金、紫、蓝、绿、红、棕。

如里靠近电阻器端头的色环不是误差颜色，则可确定为第一环。

识别色环电阻的阻值电子产品广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用方便。

一个电阻色环由4部分组成（不包括精密电阻）。

四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表10的幂；第四环代表误差。

下面介绍掌握此方法的几个要点：（1）熟记第一、二环每种颜色所代表的数。

可这样记忆：棕=1红=2，橙=3，黄=4，绿=5，蓝=6，紫=7，灰=8，白=9，黑=0。

彩虹的颜色分布：红橙黄绿蓝靛（diàn）紫，去掉靛，后面添上灰白黑，前面加上棕，对应数字1开始。

电阻常用的标注方法电阻（Resistance）是电路中常见的一个元件，用于限制电流的流动。

在电路中，电阻的作用是通过阻碍电流的流动，将电能转化为热能，起到限制电流的作用。

电阻的大小用欧姆（Ω）来表示。

在电子电路中，为了标注电阻的数值和精度，常用以下几种标注方法。

1. 颜色环标注法：这是最常见的一种电阻标注方法。

电阻上会有几个彩色的环，每个环代表一个数字，从而组成阻值。

基本规则如下：- 第一个环代表第一位数字，对应阻值的个位数；- 第二个环代表第二位数字，对应阻值的十位数；- 第三个环代表乘以10的幂次方，对应阻值的数量级；- 第四个环代表阻值的精度或者温度系数。

2. 数字标注法：除了颜色环标注法，还有一种常用的是数字标注法。

在电阻上直接印刷了阻值的数字。

这种标注方法通常用于大功率电阻或精密电阻。

3. 字母标注法：在一些特殊情况下，电阻还可以使用字母来标注。

常见的是字母R，代表电阻。

除了上述三种常用的标注方法外，还有一些特殊情况下的标注方法。

4. 编码标注法：对于一些表面贴装电阻，由于尺寸较小，无法采用颜色环标注法。

因此，采用编码标注法。

电阻上会有一段编码，通过查询对应的编码表，可以得到阻值。

5. 电路图标注法：在电路图中，电阻通常用一个长方形框表示，框内标注了阻值。

这种标注方法适用于复杂的电路图，便于阅读和理解。

电阻的标注方法对于电子工程师和电路设计者来说非常重要。

正确的标注方法可以方便阅读和理解电路图，避免出错。

此外，标注方法还可以提供电阻的数值和精度信息，对于电路的分析和设计也有很大帮助。

总结起来，电阻的常用标注方法有颜色环标注法、数字标注法、字母标注法、编码标注法和电路图标注法。

每种标注方法都有其适用的场景，选择合适的标注方法可以简化电路分析和设计的工作。

对于电子工程师和电路设计者来说，熟练掌握这些标注方法是必要的技能。

电阻的四种标注方法电阻是电子元器件中常见的一种被动元件，用于限制电流的流动或者分压。

在电路中，电阻的标注方法是非常重要的，它可以告诉我们电阻的阻值、误差、承受功率等重要参数，从而帮助我们正确地选择和使用电阻。

下面介绍电阻的四种常见标注方法。

1.字母标记法在电阻上会印有一个由字母和数字组成的代码，其中字母代表阻值的大小，数字代表阻值的误差。

这个标注方法被广泛应用于各种类型的电阻上，包括普通电阻、贴片电阻和热敏电阻等。

例如，一个电阻上标注有“R47”代表阻值为0.47欧姆，误差为±5%。

2.彩色环标记法彩色环标记法是一种简单直观的标注方法，被广泛应用于普通电阻和电位器上。

在这种标注方法中，电阻的阻值和误差通过一系列彩色的环来表示。

每个彩色环代表一个数字，通过彩色环的顺序和颜色编码来确定电阻的阻值。

例如，一个电阻上标有黄、紫、红、金色的环，代表阻值为4700欧姆，误差为±5%。

3.数字标记法数字标记法是一种直观准确的标注方法，主要应用于贴片电阻和表面贴装器件上。

在这种标注方法中，电阻的阻值直接用数字来表示，通常是一个三位数或者一个四位数。

例如，一个电阻上标有“103”代表阻值为10,000欧姆，而“4732”代表阻值为47,300欧姆。

4.精确数字标记法精确数字标记法通常用于精密电阻和特殊用途电阻。

与普通的数字标记法不同，精确数字标记法提供了更高的精度，可以通过准确的数字来表示电阻的阻值。

例如，一个电阻上标有“10.0K”代表阻值为10,000欧姆，误差为±0.1%。

总之，电阻的标注方法是非常重要的，它可以提供电阻的阻值、误差和功率等关键信息，帮助我们正确选择和使用电阻。

熟悉电阻的标注方法可以提高我们在电路设计和维修中的效率和准确性。

电阻阻值识别方法电阻大小的基本单位是欧姆（符号Ω）。

常见的电阻阻值标示方法有以下四种：1、直标法直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差用百分数表示，未标偏差值的为±20%的允许偏差。

2、文字符号法将电阻器的标称值和允许偏差值用数字和文字符号按一定的规律组合标志在电阻体上，电阻器的标称单位如下：文字符号名称单位及进位关系文字符号允许偏差（%）文字符号允许偏差（%）文字符号允许偏差（%）R或ohm 欧姆 Ω（100）Y ±0.001 W ±0.05 G ±2K 千欧 KΩ（103）X ±0.002 B ±0.1 J ±5M 兆欧 MΩ（106） E ±0.005 C ±0.25 K ±10G 吉欧 GΩ（109）L ±0.01 D ±0.5 M或省略±20T 太欧 TΩ（1012）P ±0.02 F ±1 N ±30为了防止小数点在印刷不清时引起误解，故阻值采用这种标示方法的电阻体上通常没有小数点，而是将小于1的数值放在英文字母后面。

例在某些精密电阻中，通常采用四位数字加两位字母的标示方法，前面的四位数字表示阻值，其中前三位数分别表示阻值的百、温度系数的表示方法是，用C代表50ppm/℃，用D代表25 ppm/℃，用Y代表15 ppm/℃，用T代表10 ppm/℃，用V代表5 ppm/℃。

3、色标法电阻阻值除了直接标注之外，常以色环来标示。

普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环若采用四色环标注，其第一环是十位数，第二环为个位数，第三环为应乘位数，第四环为允许误差率。

若采用五色环标注，其第一环是百位数，第二环为十位数，第三环为个位数，第四环为应乘位数，第五环为允许误差率。

各颜色所代表的数值如下表：色环棕红橙黄绿蓝紫灰白黑金银数值 1 2 3 4 5 6 7 8 9 0倍率101 102 103 104 105 106 107 108 109 100 10-1 10-23、数码标示法在产品和电路图上用三位数字来表示元件的标称值的方法称之为数码标示法。

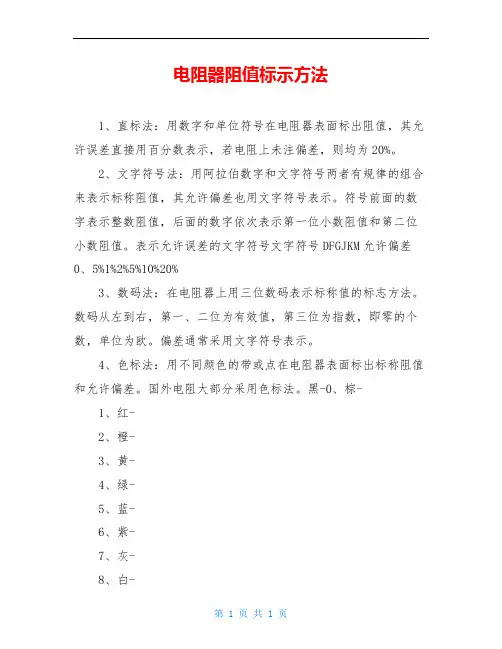

电阻器阻值标示方法1、直标法：用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为20%。

2、文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

表示允许误差的文字符号文字符号DFGJKM允许偏差0、5%1%2%5%10%20%3、数码法：在电阻器上用三位数码表示标称值的标志方法。

数码从左到右，第一、二位为有效值，第三位为指数，即零的个数，单位为欧。

偏差通常采用文字符号表示。

4、色标法：用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

黑-0、棕-1、红-2、橙-3、黄-4、绿-5、蓝-6、紫-7、灰-8、白-9、金-5%、银-10%、无色-20%当电阻为四环时，最后一环必为金色或银色，前两位为有效数字，第三位为乘方数，第四位为偏差。

当电阻为五环时，最後一环与前面四环距离较大。

前三位为有效数字，第四位为乘方数，第五位为偏差。

电阻的色环识别就是每个电阻有4种或3种颜色标明阻值。

最后一个颜色是金黄或银白色。

表示该电阻的所标阻值与本物品实际阻值相差量。

金黄表示百分制10的误差，银白表示百分制20的误差。

根据书上写的方法教也不好记，我有一个办法记电阻色环挺简单的，希望有不足的地方请同行多多指教。

我的方法是；电阻上前3种颜色表示阻值的标定方法。

一共12种颜色分别是；棕，红，橙，黄，绿，蓝，紫，灰，白，黑，金，银。

代表的数字分别是；1，2，3，4，5，6，7，8，9，0，[0点1]，[0点01]。

第1和第2个颜色表示数字。

第3个颜色表示该数字加的0数量。

例1；有个电阻的色标是[红黄绿金]它的阻值是24再在后面加5个零，那就是。

等于是2400K欧的阻值。

也是2。

4M欧。

例2；有个电阻的色标是[棕红金金]它的阻值第三部分意思是[0点1]那就是12乘以0点1。

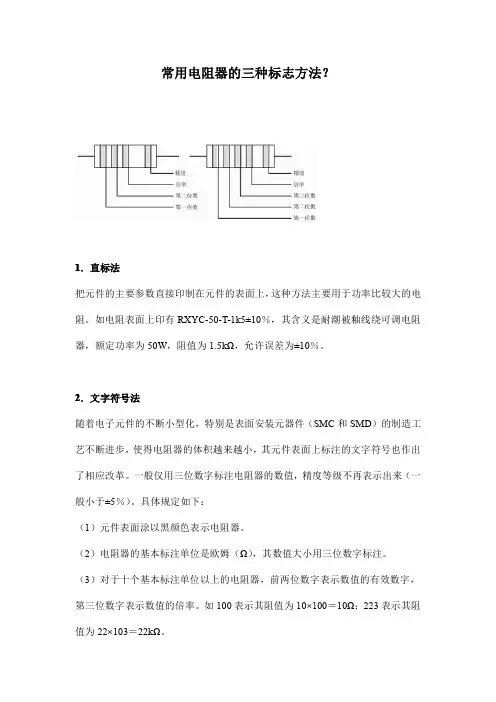

常用电阻器的三种标志方法？1．直标法把元件的主要参数直接印制在元件的表面上，这种方法主要用于功率比较大的电阻。

如电阻表面上印有RXYC-50-T-1k5±10％，其含义是耐潮被釉线绕可调电阻器，额定功率为50W，阻值为1.5kΩ，允许误差为±10％。

2．文字符号法随着电子元件的不断小型化，特别是表面安装元器件（SMC和SMD）的制造工艺不断进步，使得电阻器的体积越来越小，其元件表面上标注的文字符号也作出了相应改革。

一般仅用三位数字标注电阻器的数值，精度等级不再表示出来（一般小于±5％）。

具体规定如下：（1）元件表面涂以黑颜色表示电阻器。

（2）电阻器的基本标注单位是欧姆（Ω），其数值大小用三位数字标注。

（3）对于十个基本标注单位以上的电阻器，前两位数字表示数值的有效数字，第三位数字表示数值的倍率。

如100表示其阻值为10×100＝10Ω；223表示其阻值为22×103＝22kΩ。

（4）对于十个基本标注单位以下的元件，第一位、第三位数字表示数值的有效数字，第二位用字母“R”表示小数点。

如3R9表示其阻值为3.9Ω。

3．色标法小功率电阻器使用最广泛的是色标法，一般用背景区别电阻器的种类：如浅色（淡绿色、淡蓝色、浅棕色）表示碳膜电阻用红色表示金属或金属氧化膜电阻，深绿色表示线绕电阻。

一般用色环表示电阻器的数值及精度。

普通电阻器大多用四个色环表示其阻值和允许偏差。

第一、二环表示有效数字，第三环表示倍率（乘数），与前三环距离较大的第四环表示精度。

精密电阻器采用五个色环标志，第一、二、三环表示有效数字，第四环表示倍率，与前四环距离较大的第五环表示精度。

关色码标注的定义见下表所示。

上图所示为两种色环电阻的标注图。

例如标有蓝、灰、橙、金四环标注的电阻，其阻值大小为：68×103＝68000Ω（68kΩ），允许偏差为±5％。

标有棕、黑、绿、棕、棕五环标注的电阻，其阻值大小为：105×101＝1050Ω（1.05kΩ），允许偏差为±1％。

电阻常用的标注方法电阻是电路中常见的元件之一，它的作用是阻碍电流通过。

在电子电路设计和电子元器件制造过程中，对电阻的标注方法非常重要。

本文将介绍电阻的常用标注方法，以帮助读者更好地理解电阻的参数和特性。

一、颜色环标注法颜色环标注法是最常见的电阻标注方法之一。

电阻上通常有4个或5个彩色的环，每个环代表一个数字。

根据环的颜色和位置，可以确定电阻的阻值、精度和温度系数。

1. 阻值标注：每个彩色环代表一个数字，通过查阅电阻色环表，可以将每个彩色环转换为对应的数字。

一般情况下，前两个环表示阻值的前两位数字，第三个环表示阻值的数量级。

如果有第四个环，它表示电阻的容差。

例如，棕色、黑色、红色、金色的彩色环表示阻值为10 × 10^2 Ω，即1000 Ω，容差为5%。

2. 精度标注：电阻上的第三个彩色环通常表示电阻的精度。

比如金色环表示精度为5%，银色环表示精度为10%。

这些彩色环的位置和颜色是标准化的，以便人们能够准确地识别电阻的参数。

3. 温度系数标注：在一些高精度的电阻上，还会有一个额外的彩色环用于表示温度系数。

这个彩色环通常是紫色的，它表示电阻随温度变化的百分比。

通过查阅电阻色环表，可以将紫色环转换为对应的温度系数值。

二、数值标注法数值标注法是另一种常用的电阻标注方法。

在这种方法中，电阻的阻值直接以数字形式标在电阻上。

数值标注法相对简洁直观，无需额外的计算和转换。

1. 阻值标注：阻值可以直接用数字标在电阻上。

例如，1000 Ω的电阻可以直接标为1000或1k。

2. 精度标注：精度通常以百分比的形式标在电阻上。

例如，5%的电阻可以标为5%。

3. 温度系数标注：温度系数可以以ppm/℃（百万分之一/摄氏度）或%/℃（百分比/摄氏度）的形式标在电阻上。

例如，100ppm/℃的电阻可以标为100ppm/℃。

三、型号标注法型号标注法是一种简化的电阻标注方法，适用于一些常见的电阻型号。

在这种方法中，电阻的参数直接标在电阻上，无需使用彩色环或数字转换。

贴片电阻上面的印字绝大部分标识其阻值大小。

各个厂家的印字规则虽然不完全相同，但绝大部分遵照一定规则。

常见的印字标注方法有“常规3 位数标注法”、“常规4 位数标注法”、“3 位数乘数代码标注法、“R 表示小数点位置”、“m 表示小数点位置”。

0201,0402 由于面积太小，通常上面都不印字。

0603，0805，1206，1210，1812，2010，2512 上面印有3 位数或者4 位数。

1 常规3 位数标注法：XXYXXY=XX*10Y前两位XX 代表2 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24 系列。

精度为±5%（J），±2%（G），部分厂家也用于±1%（F）。

举例如下表：2 常规4 位数标注法：XXXYXXXY=XXX*10Y前三位XXX 代表3 位有效数，后1 位Y 代表10 的几次幂。

多用于E-24,E-96 系列，精度为±1%（F），±0.5%（D）。

举例如下表：3 3 位数乘数代码（Multiplier Code）标注法：XXYxxy=xxx(E-96)*10y前两位XX 指有效数的代码，具体值从E-96 乘数代码表查找，转换为xxx；后一位Y 指10 的几次幂的代码，具体指从E-96 阻值代码表查找，转换为y。

用于E-96 系列。

精度为±1%（F），±0.5%（D）举例如下表：E-96 乘数代码表E-96 阻值代码表4 R 表示小数点位置单位为Ω时，R 表示小数点位置。

举例如下表：E-96 乘数代码表E-96 阻值代码表5 m 表示小数点位置单位为mΩ时，m 表示小数点位置。

举例如下表：6 贴片电阻命名方法YAGEO电容常规贴片电阻命名方法：风华电容常规贴片电阻命名方法：7 贴片电阻标准阻值常规的贴片电阻阻值采用E24，E96 系列。

1948 年IEC 第12 技术委员会（无线电通讯）在斯德哥尔摩会议讨论过程中，一致同意国际标准化最紧迫的课题之一就是电阻器和0.1uF 以下电容器的优先数系列。

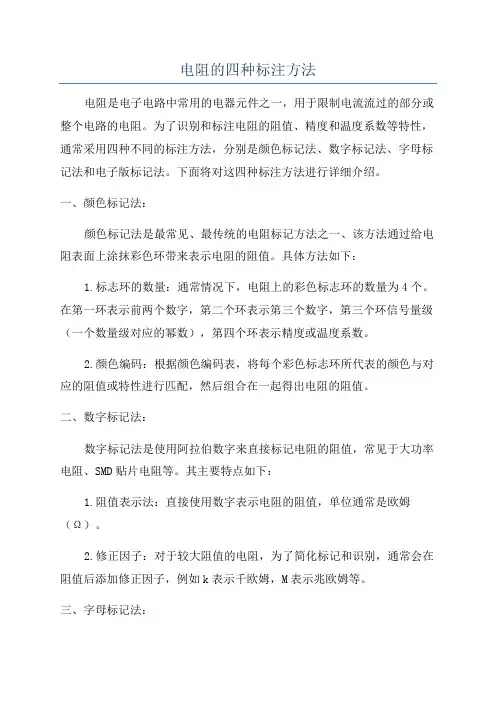

电阻的四种标注方法电阻是电子电路中常用的电器元件之一，用于限制电流流过的部分或整个电路的电阻。

为了识别和标注电阻的阻值、精度和温度系数等特性，通常采用四种不同的标注方法，分别是颜色标记法、数字标记法、字母标记法和电子版标记法。

下面将对这四种标注方法进行详细介绍。

一、颜色标记法：颜色标记法是最常见、最传统的电阻标记方法之一、该方法通过给电阻表面上涂抹彩色环带来表示电阻的阻值。

具体方法如下：1.标志环的数量：通常情况下，电阻上的彩色标志环的数量为4个。

在第一环表示前两个数字，第二个环表示第三个数字，第三个环信号量级（一个数量级对应的幂数），第四个环表示精度或温度系数。

2.颜色编码：根据颜色编码表，将每个彩色标志环所代表的颜色与对应的阻值或特性进行匹配，然后组合在一起得出电阻的阻值。

二、数字标记法：数字标记法是使用阿拉伯数字来直接标记电阻的阻值，常见于大功率电阻、SMD贴片电阻等。

其主要特点如下：1.阻值表示法：直接使用数字表示电阻的阻值，单位通常是欧姆（Ω）。

2.修正因子：对于较大阻值的电阻，为了简化标记和识别，通常会在阻值后添加修正因子，例如k表示千欧姆，M表示兆欧姆等。

三、字母标记法：字母标记法主要用于标记电阻的精度和温度系数，常见于精密电阻。

其标记规则如下：1.精度标记：精度通常由字母表示，例如F表示1%，G表示2%，H表示3%等。

2. 温度系数标记：温度系数使用字母表示，例如A表示50ppm/℃，B表示100ppm/℃，C表示200ppm/℃等。

四、电子版标记法：综上所述，电阻的四种标注方法分别是颜色标记法、数字标记法、字母标记法和电子版标记法。

每种方法都有其特定的应用场景和便利性，根据具体需求和电阻规格的不同，选用相应的标注方法有助于准确识别和应用电阻元件。

电阻值的表示方法
电阻值的标注方法有3种，即直标法、色标法和数标法。

a、直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上,其允许偏差则用百分数表示,未标偏差值的即为±20%.
b、数码标示法主要用于贴片等小体积的电路，在三为数码中,从左至右第一,二位数表示有效数字,第三位表示10的倍幂或者用R表示(R表示0.)如：472 表示47×102Ω（即4.7KΩ）；104则表示100KΩ、;R22表示0.22Ω、122=1200Ω=1.2KΩ、1402=14000Ω=14KΩ、 R22=0.22Ω、 50C=324*100=32.4KΩ、17R8=17.8Ω、000=0Ω、0=0Ω.
c、色环标注法使用最多，普通的色环电阻器用4环表示,精密电阻器用5环表示,紧靠电阻体一端头的色环为第一环,露着电阻体本色较多的另一端头为末环.现举例如下：如果色环电阻器用四环表示,前面两位数字是有效数字,第三位是10的倍幂, 第四环是色环电阻器的误差范围(见图一)
四色环电阻器（普通电阻)
标称值第一位有效数字
标称值第二位有效数字
标称值有效数字后0的个数(10的倍幂)
允许误差
图1-1 两位有效数字阻值的色环表示法
如果色环电阻器用五环表示,前面三位数字是有效数字,第四位是10的倍幂. 第五环是色环电阻器的误差范围.(见图二)
五色环电阻器（精密电阻）
d、SMT精密电阻的表示法，通常也是用3位标示。

一般是2位数字和1位字母表示，两个数字是有效数字，字母表示10的倍幂,但是要根据实际情况到精密电阻查询表里出查找.下面是精密电阻的查询表:。

电阻的识别方法电阻在电路中用“R”加数字表示，如：R1表示编号为1的电阻。

电阻在电路中的主要作用为分流、限流、分压、偏置等。

1、参数识别：电阻的单位为欧姆（Ω），倍率单位有：千欧（KΩ），兆欧（MΩ）等。

换算方法是：1兆欧=1000千欧=1000000欧电阻的参数标注方法有3种，即直标法、色标法和数标法。

（1）数标法主要用于贴片等小体积的电路，如：472 表示47×100Ω（即4.7K）；104则表示100K。

（2）色环标注法使用最多，现举例如下：四色环电阻五色环电阻（精密电阻）2、电阻的色标位置和倍率关系如下所示：颜色有效数字倍率允许偏差（%）银色/ x0.01 ±10金色/ x0.1 ±5黑色0 +0 /棕色 1 x10 ±1红色 2 x100 ±2橙色 3 x1000 /黄色 4 x10000 /绿色 5 x100000 ±0.5蓝色 6 x1000000 ±0.2紫色7 x10000000 ±0.1灰色8 x100000000 /白色9 x1000000000 /在使用电阻器和电容器时，经常要了解它们的主要参数。

一般情况下，对电阻器应考虑其标称阻值、允许偏差和标称功率；对电容器则需了解其标称容量、允许偏差和耐压。

电阻器和电容器的标称值和允许偏差一般都标在电阻体和电容体上，而在电路图上通常只标出标称值，电解电容则常增标耐压，特殊用途电容器除标出耐压外还要注明品种。

它们的标志方法分为下列4种。

1、直标法：直标法是将电阻器和电容器的标称值用数字和文字符号直接标在电阻体和电容体上，其允偏差则用百分数表示，未标偏差值日的即为±20%的允许偏差。

2、文字符号法：文字符号法是将电阻器和电容器的标称值和允许偏差用数字和文字符号按一定规律组合标志在电阻体和电容体上。

电阻器和电容器标称值的单位标志符号见表1，允许偏差的标志符号见表2。

电阻器的标志方法课前阅读：在电路中，电阻通常用大写英文字母“R”表示，在国家Array标准电路图中，电阻的符号如右图所示。

电阻大小的基本单位是欧姆（符号Ω），还有较大的单位千欧（KΩ）、兆欧（MΩ）、千兆欧（GΩ）及兆兆欧（TΩ）。

电阻器的标称阻值和偏差通常都标在电阻器件上，标志方法主要有以下几种：1、直标法直标法是将电阻器的标称阻值用数字和文字符号直接标在电阻体上，其允许偏差则用百分数表示。

未标偏差值的即为±20%。

例如图一、图二的电阻标志方法即为直标法，其中图一该电阻标称值为5.1KΩ，偏差为±5%。

图二中该电阻标称值为680Ω，偏差为±20%。

2、文字符号法文字符号法是将电阻器的标称阻值和允许偏差用数字和文字符号按一定的规律组合标志在电阻体上。

电阻器的标称值的单位标示符号如表一所示，允许偏差如表二所示。

表一：表二：在有些精密电阻中，通常采用四位数字加两位字母的标示方法。

前面的四位数字表示阻值：前三位数字分别表示阻值的百、十、个位数字，第四位数字表示前面三个数字后面加“0”的个数（10的倍数），单位为欧姆；数字后面的第一个英文字母代表误差，第二个字母代表温度系数（如表三所示）。

例如：标示为“2151FC”电阻的阻值是215*10=2.15KΩ，误差是±1%，温度系数为50ppm/℃。

3、色标法色标法是指用不同颜色的环（色环），按照它们的颜色和排列顺序在电阻体上标志出主要参数的方法。

普通的电阻器用四色环表示，精密电阻用五色环表示。

紧靠电阻体一端头的色环为第一环，露着电阻体本色较多的另一端头为末环。

若采用四色环标注，其第一色环是十位数，第二色环为个位数，第三色环为乘数，第四色环为允许误差（如图五所示），各种颜色所代表的数值如表四所示。

例如：4色环的电阻的颜色排列为红黑棕金。

则这只电阻的电阻值为200Ω，允许偏差为±5%。

若采用5色环标示，则其第一色环为百位数，第二色环是十位数，第三色环是个位数，第四色环是乘数，第五色环为允许偏差（如图六所示）。

电阻基本知识整理1、标注方法（1）直标法用数字和单位符号在电阻器表面标出阻值，其允许误差直接用百分数表示，若电阻上未注偏差，则均为±20%。

（2）文字符号法用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，其允许偏差也用文字符号表示。

符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值。

R10=0.1 Ω R33=0.33 Ω 33R2=33.2 Ω 3K3=3.3kΩ 12K=12kΩ R07=70mΩ（3）数码法电阻表面数字一般为3位或4位，当采用3位数字时，例如“ABC”，其阻值为AB*10C，当采用4位数字时，例如“ABCD”，其阻值为ABC*10D。

223=22000Ω 102=1000Ω（4）色标法用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。

国外电阻大部分采用色标法。

2、允许误差常用电阻允许误差的等级有Ⅰ级（±5%）、Ⅱ级（±10%）、Ⅲ级（±20%）。

误差为±2%、±1%、±0.5%……的电阻称为精密电阻。

3、分类（1）薄膜电阻用蒸发的方法将一定电阻率材料蒸镀于绝缘材料表面制成。

A、碳膜电阻器碳膜电阻为最早期也最普遍使用的电阻器，利用真空喷涂技术在瓷棒上面喷涂一层碳膜，再将碳膜外层加工切割成螺旋纹状，依照螺旋纹的多寡来定其电阻值，螺旋纹越多时表示电阻值越大。

最后在外层涂上环氧树脂密封保护而成。

其阻值误差虽然较金属皮膜电阻高，但由于价钱便宜。

碳膜电阻器仍广泛应用在各类产品上，是目前电子，电器，设备，资讯产品之最基本零组件。

B、金属膜电阻器金属膜电阻同样利用真空喷涂技术在瓷棒上面喷涂，只是将炭膜换成金属膜（如镍铬），并在金属膜车上螺旋纹做出不同阻值，并且于瓷棒两端度上贵金属。

虽然它较碳膜电阻器贵，但低杂音，稳定，受温度影响小，精确度高成了它的优势。

因此被广泛应用于高级音响器材，电脑，仪表，国防及太空设备等方面。

电阻【Resistor】表示法.电阻是指电阻器【Resistor】，通常用“R”表表示，是所有电子电路中使用最多的元件。

电阻的主要物理特征是变电能为热能，也可说它是一个耗能元件，电流经过它就产生内能。

电阻在电路中通常起分压分流的作用，对信号来说，交流与直流信号都可以通过电阻。

电阻的阻值标法通常有色环法，数字法。

【数字法】10^1---表示10Ω的电阻; 10^2---表示100Ω的电阻; 10^3---表示1KΩ的电阻; 10^4--表示10KΩ的电阻; 10^6--表示1MΩ的电阻; 10^7--表示10MΩ的电阻。

如果一个电阻上标为22*10^3，则这个电阻为22KΩ。

a.直标法—将电阻器的主要参数和技术性能用数字或字母直接标注在电阻体上.eg: 5.1k Ω 5% 5.1k Ω Jb.文字符号法—将文字、数字两者有规律组合起来表示电阻器的主要参数.eg: 0.1Ω=Ω1=0R1, 3.3Ω=3Ω3=3R3,3K3=3.3KΩ国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1%精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示温度系数为100PPM,102--5%精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。

1002是1%阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。

J －表示精度为5%、F－表示精度为1%。

电阻的标注方法电阻是电路中常用的一种被动元件，用于控制电流的大小和方向。

在电子电路设计和电路分析中，电阻的标注方法十分重要，可以帮助工程师正确地选择和使用电阻。

一、电阻的数值标注电阻的数值标注通常采用欧姆(Ω)为单位，并用一个阿拉伯数字表示电阻的数值。

常见的电阻数值有标准值和非标准值两种。

标准值是根据一定的数值系列规定的，例如E12、E24等系列。

非标准值则是介于标准值之间的数值。

例如，一个电阻的数值标注为100Ω，表示该电阻的阻值为100欧姆。

如果电阻阻值为1,000,000Ω，则可以标注为1MΩ。

同时，在标注电阻数值时，可以通过给出电阻的精度来表示它的误差范围。

常见的电阻精度有±5%、±1%等。

二、电阻的功率标注电阻的功率标注是指电阻能够承受的最大功率。

通常使用W来表示功率单位，例如1/4W、1/2W等。

功率标注是电阻选型时需要考虑的重要指标之一，它表示了电阻能够稳定工作的最大功率。

三、电阻的尺寸标注电阻的尺寸标注是指电阻的外观尺寸。

通常采用长度、宽度和高度的标注方式。

以一个常见的电阻举例，可能被标注为2.5mm×6.3mm×9mm，表示电阻的尺寸分别为2.5毫米、6.3毫米和9毫米。

具体的标注方法可以根据电阻的封装类型来决定，例如贴片电阻、插件电阻等。

不同的封装类型有不同的标注方式，工程师在设计中需要根据实际需要进行选择。

四、电阻的材料和特性标注标注电阻的材料和特性有助于工程师在选择电阻时进行合理的匹配。

常见的电阻材料有碳膜电阻、金属膜电阻、金属氧化物膜电阻等。

这些材料具有不同的特性，例如温度系数、耐压能力、频率特性等。

电阻的材料和特性标注可以在电阻元件上使用简短的字母或符号表示。

例如在电阻上使用"CR"表示碳膜电阻，"MR"表示金属膜电阻。

电阻的标注方法在电子电路设计和电路分析中起到了重要的作用。

它能够帮助工程师准确地选择和使用电阻，确保电路的正常工作。

电阻怎么识别，最常见的电阻识别方法有哪些，这里介绍色环标称的含义，以及电阻的识别方法，包括直标法、数标法、色标法三种电阻识别方法。

色环标称的含义及电阻的识别方法：关于电阻的识别方法，之前在“贴片电阻命名方法贴片电阻七大分类”一文中有所涉及，本文继续之前的文章，继续学习电阻的识别方法。

电阻的标识方法主要有直标法、数标法和色标法3种。

1、直标法直标法式指将电阻的类别、标称电阻值、允许偏差、额定功率及其他参数的数值等直接标注在电阻的表明。

如电阻上印有57±1%，则阻值为57Ω，误差为5%，而标注为“64”，则表示阻值为64Ω。

也有用数字加字母符号（Q、Ω、K、M）或两者有规律的组合来表示电阻的阻值，其中字母符号前面的数字表示阻值的整数部分，字母符号后面的数字表示阻值的小数部分。

如“5Ω8”，表示阻值为5.8Ω；“5K8”，表示该电阻阻值为5.8KΩ。

2、数标法数标法主要用三位数表示阻值，前两位表示有效数字，第三位数字式倍率。

如电阻上标注“ABC”，表示其阻值为AB×10c、其中，如果“C”为9，则表示-1.例如标注为“742”，表示阻值为74×102Ω=7.4KΩ；标注为“389”，表示为38*10-1=3.8Ω；标注为“000”，阻值为0，这种电阻通常作保险用。

另外，可调电阻在标注阻值时，也常用两位数字表示。

第一位表示有效数字，第二位表示倍率。

如“24”表示2×104=24KΩ。

3、色标法1）识别电阻的色标小功率的电阻多数情况下用色环表示，特别是0.5W以下的碳膜和金属膜电阻较为普遍，色环电阻的色环可分为三环、四环、五环3种，含义如下图一所示。

图一色环标称的含义：色标法中色环的基本色码对照如表一所示例如，若电阻的色标分别为红黄黑金，对照色码表，其阻值为24×100Ω，误差为±5%，即阻值为24Ω，误差为±5%；若电阻的色标分别为黄紫黑银棕，对照色码表，其阻值为470×10-2Ω，电阻误差为±1%，即阻值为4.7Ω，误差为±1%。
