螺旋输送机的断轴原因分析及改造螺旋输送机是一种用于垂直和水平输送物料的常见设备。
它通常由电机、减速器、螺旋组件和支撑组件等部分组成，工作原理是通过螺旋装置将物料沿着固定的轴向输送。
在使用过程中，螺旋输送机的断轴问题是比较常见的故障之一。
这可能会导致生产中断、设备损坏甚至人身伤害。
了解断轴原因并进行改造，以提高螺旋输送机的可靠性和安全性非常重要。
1. 设备过载：螺旋输送机的设计工作负荷是有限的，如果超过了其设计能力，就会导致设备过载，进而引发断轴问题。
解决方法是重新评估设计负载和物料流量，确保设备在合理范围内工作。
2. 轴承失效：轴承是螺旋输送机关键的支撑部件，负责承受物料的重量和径向力。
如果轴承损坏或过度磨损，就会导致轴断裂。
改造时可以考虑使用更耐磨损和耐冲击的轴承，同时定期检查和维护轴承，确保其正常工作。
3. 设备振动：螺旋输送机在工作过程中会产生一定的振动，这些振动如果超过设备的承受范围，将引发轴断裂。
改造时可以考虑增加减振装置，减少设备振动。
4. 设备老化和磨损：长时间使用和缺乏维护会导致螺旋输送机部件的老化和磨损，进而造成断轴问题。
定期进行设备的维护保养和更换磨损严重的零部件，可以延长设备使用寿命并防止断轴问题的发生。
5. 装料不均匀：当螺旋输送机的装料量不均匀时，会导致物料在输送过程中的不连续性，产生冲击力，从而引发断轴问题。
改造时可以考虑增加物料分配系统，确保物料均匀装载。
除了对螺旋输送机进行改造以解决断轴问题外，还可以采取以下预防措施：1. 正确使用和维护设备，严格按照设备操作规程进行操作。
2. 定期检查和维护设备，及时修复或更换磨损严重的零部件。
3. 加强对设备负荷、振动等工作参数的监测，确保设备在正常范围内运行。
4. 对螺旋输送机进行安全、质量和可靠性评估，从而及时发现并解决潜在问题。
通过对螺旋输送机断轴原因进行分析，并采取相应的改造和预防措施，可以提高设备的可靠性和安全性，保证生产的连续进行，同时减少设备维修和更换的成本。

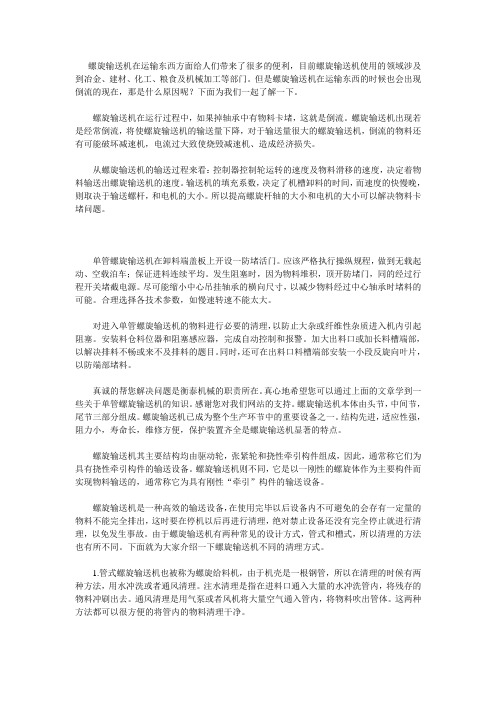

螺旋输送机在运输东西方面给人们带来了很多的便利，目前螺旋输送机使用的领域涉及到冶金、建材、化工、粮食及机械加工等部门。
但是螺旋输送机在运输东西的时候也会出现倒流的现在，那是什么原因呢？下面为我们一起了解一下。
螺旋输送机在运行过程中，如果掉轴承中有物料卡堵，这就是倒流。
螺旋输送机出现若是经常倒流，将使螺旋输送机的输送量下降，对于输送量很大的螺旋输送机，倒流的物料还有可能破坏减速机，电流过大致使烧毁减速机、造成经济损失。
从螺旋输送机的输送过程来看：控制器控制轮运转的速度及物料滑移的速度，决定着物料输送出螺旋输送机的速度。
输送机的填充系数，决定了机槽卸料的时间，而速度的快慢晚，则取决于输送螺杆，和电机的大小。
所以提高螺旋杆轴的大小和电机的大小可以解决物料卡堵问题。
单管螺旋输送机在卸料端盖板上开设一防堵活门。
应该严格执行操纵规程，做到无载起动、空载泊车；保证进料连续平均。
发生阻塞时，因为物料堆积，顶开防堵门，同的经过行程开关堵截电源。
尽可能缩小中心吊挂轴承的横向尺寸，以减少物料经过中心轴承时堵料的可能。
合理选择各技术参数，如慢速转速不能太大。
对进入单管螺旋输送机的物料进行必要的清理，以防止大杂或纤维性杂质进入机内引起阻塞。
安装料仓料位器和阻塞感应器，完成自动控制和报警。
加大出料口或加长料槽端部，以解决排料不畅或来不及排料的题目。
同时，还可在出料口料槽端部安装一小段反旋向叶片，以防端部堵料。
真诚的帮您解决问题是衡泰机械的职责所在。
真心地希望您可以通过上面的文章学到一些关于单管螺旋输送机的知识。
感谢您对我们网站的支持。
螺旋输送机本体由头节，中间节，尾节三部分组成。
螺旋输送机已成为整个生产环节中的重要设备之一。
结构先进，适应性强，阻力小，寿命长，维修方便，保护装置齐全是螺旋输送机显著的特点。
螺旋输送机其主要结构均由驱动轮，张紧轮和挠性牵引构件组成，因此，通常称它们为具有挠性牵引构件的输送设备。
螺旋输送机则不同，它是以一刚性的螺旋体作为主要构件而实现物料输送的，通常称它为具有刚性“牵引”构件的输送设备。
螺旋输送机摘要：文中对螺旋输送机进行了较全面论述，了解了螺旋输送机的类型、发展现状。
阐明了螺旋输送机的工作原理。
该螺旋输送机用于粉煤的水平输送，根据输送量以及输送路程设计出螺旋直径，计算了螺旋功率以及根据功率选择了电动机、减速器和联轴器能较好地解决实际问题。
关键词:螺旋输送机;连续运输机械;螺旋直Screw conveyorAbstract：The text of the screw conveyor in a more comprehensive discussion about the type of screw conveyor, the development of the status quo. To clarify the working principle of the screw conveyor. The screw conveyor for conveying the level of cement, according to throughput and transmission distance diameter spiral design, computing power, as well as a spiral in accordance with the power to choose a motor, reducer and coupling to solve practical problems.Key Words: screw conveyor; continuous transportation machine; screw diam目录第1章绪论 (1)1.1螺旋输送机的发展历史 (1)1.2螺旋输送机的工作原理 (2)1.3螺旋输送机的分类 (2)1.4螺旋输送机的特点和应用 (5)1.5螺旋输送机的展望 (6)第2章毕业设计的目的和任务 (7)2.1毕业设计的目的 (7)2.2毕业设计的任务 (7)2.2.1 设计条件 (8)2.2.2 设计内容 (8)2.2.3 设计关键 (8)2.2.4 设计要求 (8)第3章螺旋输送机的设计与参数选用 (10)3.1螺旋输送机的设计方法 (10)3.1.1螺旋输送机现代设计方法 (11)3.1.2螺旋输送机的常规设计 (13)3.1.3螺旋输送机的设计依据 (13)3.2螺旋输送机的具体设计 (14)3.2.1 螺旋输送机的设计计算 (14)3.2.3 螺旋输送机外形及尺寸 (20)3.2.4 螺旋输送机外形长度组合及各节重量 (21)3.2.5 螺旋输送机驱动装置 (22)3.2.6 螺旋输送机轴承选择 (25)3.2.7 螺旋输送机进出料口装置 (25)第4章螺旋输送机的安装使用及维护 (27)4.1螺旋输送机安装技术条件 (27)4.2螺旋输送机的使用与维护 (28)总结 (30)致谢 (31)参考文献 (32)附录1外文文献 (33)第1章绪论本文主要介绍水平螺旋输送机的概念、分类、特点及其应用，总结了其法杖历史和应用展望。
螺旋输送机的断轴原因分析及改造螺旋输送机是一种常见的物料输送设备，广泛应用于化工、建材、冶金、煤炭等行业。
由于工作环境的恶劣和设备本身的缺陷，螺旋输送机在使用过程中往往会出现断轴现象，造成生产中断和设备损坏。
本文将从断轴原因分析和改造两个方面来探讨螺旋输送机断轴问题的解决方法。
一、断轴原因分析1. 设备自身质量差：部分厂家为了追求利润最大化，采用了低质量的原材料和粗糙的加工工艺，导致设备的质量不过关，容易出现断轴现象。
2. 设备设计不合理：一些螺旋输送机的设计和选材不合理，受到物料冲刷和挤压力的影响，导致传动部位的零部件损坏，最终造成断轴。
3. 运行工况恶劣：螺旋输送机通常用于搬运颗粒状、粉状、糊状物料，在运行过程中容易受到物料的冲击和挤压，加上很多工作环境比较脏、潮湿，长期的腐蚀和磨损也是断轴的原因之一。
4. 使用不当：一些操作人员在使用螺旋输送机时，对设备的维护保养和日常保护工作不够，比如不及时加润滑油、不检查传动部位的紧固件等，导致设备损坏。
二、改造方案1. 提高设备质量：选择正规厂家生产的螺旋输送机设备，这些设备在原材料的选择和加工工艺上都有一定的保证，质量更有保障。
2. 优化设计选材：结合具体的工作环境和物料特点，对螺旋输送机的设计和选材进行优化，可以采用更耐磨、耐腐蚀的材料，提高设备的使用寿命。
3. 强化传动部位：对螺旋输送机的传动部位进行加固设计，比如增加传动链轮的齿数、加大轴承规格，增加轴承的数量等，以增强传动部位的承载能力。
4. 完善防护装置：在螺旋输送机的关键部位增加防护装置，比如安装过载保护装置、断轴保护装置等，及时发现问题并采取措施，避免断轴危险的出现。
5. 加强维护保养：设立专门的设备维护保养计划，指定专人负责设备的日常巡检和保养工作，保证设备各个零部件的正常运行。
6. 定期检修：定期对螺旋输送机进行检修，及时发现和处理设备的隐患，预防断轴事故的发生。
三、结语螺旋输送机的断轴问题是一个较为普遍的现象，解决这一问题需要多方面的努力和改造工作。

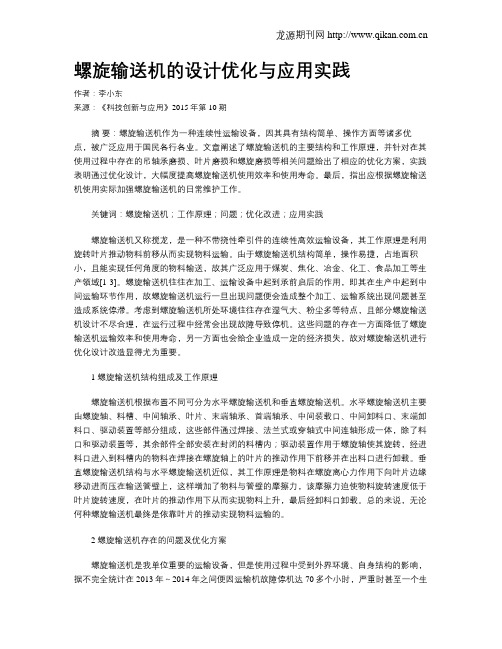

螺旋输送机的设计优化与应用实践作者：李小东来源：《科技创新与应用》2015年第10期摘要：螺旋输送机作为一种连续性运输设备，因其具有结构简单、操作方面等诸多优点，被广泛应用于国民各行各业。
文章阐述了螺旋输送机的主要结构和工作原理，并针对在其使用过程中存在的吊轴承磨损、叶片磨损和螺旋磨损等相关问题给出了相应的优化方案，实践表明通过优化设计，大幅度提高螺旋输送机使用效率和使用寿命。
最后，指出应根据螺旋输送机使用实际加强螺旋输送机的日常维护工作。
关键词：螺旋输送机；工作原理；问题；优化改进；应用实践螺旋输送机又称搅龙，是一种不带挠性牵引件的连续性高效运输设备，其工作原理是利用旋转叶片推动物料前移从而实现物料运输。
由于螺旋输送机结构简单，操作易捷，占地面积小，且能实现任何角度的物料输送，故其广泛应用于煤炭、焦化、冶金、化工、食品加工等生产领域[1-3]。
螺旋输送机往往在加工、运输设备中起到承前启后的作用，即其在生产中起到中间运输环节作用，故螺旋输送机运行一旦出现问题便会造成整个加工、运输系统出现问题甚至造成系统停滞。
考虑到螺旋输送机所处环境往往存在湿气大、粉尘多等特点，且部分螺旋输送机设计不尽合理，在运行过程中经常会出现故障导致停机。
这些问题的存在一方面降低了螺旋输送机运输效率和使用寿命，另一方面也会给企业造成一定的经济损失，故对螺旋输送机进行优化设计改造显得尤为重要。
1 螺旋输送机结构组成及工作原理螺旋输送机根据布置不同可分为水平螺旋输送机和垂直螺旋输送机。
水平螺旋输送机主要由螺旋轴、料槽、中间轴承、叶片、末端轴承、首端轴承、中间装载口、中间卸料口、末端卸料口、驱动装置等部分组成，这些部件通过焊接、法兰式或穿轴式中间连轴形成一体，除了料口和驱动装置等，其余部件全部安装在封闭的料槽内；驱动装置作用于螺旋轴使其旋转，经进料口进入到料槽内的物料在焊接在螺旋轴上的叶片的推动作用下前移并在出料口进行卸载。
垂直螺旋输送机结构与水平螺旋输送机近似，其工作原理是物料在螺旋离心力作用下向叶片边缘移动进而压在输送管壁上，这样增加了物料与管壁的摩擦力，该摩擦力迫使物料旋转速度低于叶片旋转速度，在叶片的推动作用下从而实现物料上升，最后经卸料口卸载。
装订目录一、毕业论文(设计)任务书………………………二、完成毕业论文(设计)阶段任务情况检查表…三、毕业论文(设计)开题报告……………………四、毕业论文(设计)正文…………………………五、毕业论文(设计)成绩评定表…………………湖北民族学院理学院毕业论文(设计)任务书机械电子工程专业题目螺旋输送机的设计（任务起止日期：2013.3.11 ~ 2013.5.31）学生姓名龙际虎班级*******学号*********指导教师曾德惠教学基层组织负责人年月日审查专业负责人年月日批准本科生毕业论文(设计)工作进度计划表2.进度安排请填写“xxxx年xx月xx日—xx月xx日”学生完成毕业论文阶段任务情况检查表注：1.此表由指导教师认真填写；2.“完成任务情况”一栏应按学生是否按进度保质保量完成任务的情况填写；3.对违纪和不能按时完成任务者，指导教师可根据情节轻重对该生提出警告或对其成绩降一等级。
湖北民族学院理学院毕业论文(设计) 开题报告题目螺旋输送机的设计专业机械电子工程班级0209412学号020941206学生姓名龙际虎指导教师曾德惠2013年3月24日湖北民族学院理学院机械电子工程专业毕业论文(设计)题目螺旋输送机的设计设计人（签名）设计说明书页附图张附表张图纸张教学基层组织名称机械电子工程教学基层组织负责人（签名）设计指导教师（签名）（签名）评阅人（签名）2013年5月31日作者声明本人郑重声明：所呈交的学位论文是本人在导师的指导下独立进行研究所取得的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含任何其他个人或集体已经发表或撰写的成果作品。
本人完全了解有关保障、使用学位论文的规定，同意学校保留并向有关学位论文管理机构送交论文的复印件和电子版。
同意省级优秀学位论文评选机构将本学位论文通过影印、缩印、扫描等方式进行保存、摘编或汇编；同意本论文被编入有关数据库进行检索和查阅。
本学位论文内容不涉及国家机密。
螺旋输送机有轴与无轴的区别
1、首先从最基本的结构上来讲
从名称不难看出，在结构上一个有轴一个无轴，决定了它们输送物料的不同。
螺旋输送机本体由头节、中间节、尾节三种组成。
有轴和无轴构造的区别是，无轴螺旋输送机是一种无中心轴靠螺旋体运输物料的设备。
有轴螺旋输送机是利用螺旋的转动将物料沿机壳推移而达到运输的目的，其情况好像被持住不能旋转的螺母在螺杆上平移一般，使物料不与螺旋一起旋转的力是物料的重量和机壳对它的摩擦力。
头部及尾部轴承移至壳体外，吊轴承采用滑动轴承，没有防尘密封装置。
2、从输送物料上来讲
有轴式的适合输送不易变质，粘性小，不易结块和腐蚀性不大的不同材料，如建筑和煤炭行业，物料温度小于200℃。
而无轴式的输送粘度大，易缠绕，或者易堵塞的物料，湿的和糊状物料。
半流体的物料等。
3、从输送形式上来看
无轴：水平输送，大倾斜角度不要超过30度;(根据实际的使用情况而言)；
有轴：水平输送、倾斜输送、垂直输送。
4、外型
无轴式采用的是U型截面。
有轴螺旋输送机采用的是管式和U 型。
起重运输机械安装工艺标准1. 范围：本工艺标准适用于通用桥式、门式起重机固定带式运输机、板式运输机，螺旋运输机等。
2. 施工准备2.1主要机工具：千斤顶、手锤、板手、砂轮机，电焊机，氧一乙炔工具，钢板尺，钢卷尺拉力计，汽车吊、钢丝绳，过眼冲等。
2.2作业条件2.2.1对大型、特殊、复杂的起重设备的吊装，应制定完善的吊装方案；当利用建筑结构柱、梁等作为吊装的重要承力点时，必须经结构计算，并经有关部门同意后方可使用。
2.2.2起重设备安装前，应按下列要求进行检查：1.设备技术文件齐全；2.按设备装箱清单检查设备、材料及附件的型号、规格和数量，且应符合设计和设备技术文件的要求，并应有出厂合格证及必要的出厂试验记录；3.机、电设备应无变形、损伤和锈蚀，其中钢丝绳不得有锈蚀、损伤、弯折、打环、扭结、裂嘴和松散现象；4.起重机地面轨道基础、吊车梁和安装预埋件等的坐标位置、标高、跨度和表面的平面度均应符合设计和安装的要求；2.2.3工程施工前，对临时建筑、运输道路、水源、电源、蒸汽、压缩空气、照明、消防设施，主要材料和机具及劳动力等，应有充分准备，并作出合理安排。
2.2.4工程施工前，其厂房屋面、外墙、门窗和内部粉刷等工程应基本完工，当必须与安装配合施工时，可按实际情况具体安排；有关的基础地坪、沟道等工程应已完工，其混凝土强度不应低于设计强度的75％；安装施工地点及附近建筑材料、泥土、杂物等，应清除干净。
2.2.5当气候条件不适应设备安装的要求时，应采取措施后，方可施工。
2.2.6连续运输设备安装工程施工前的检查应符合下列要求：1.钢结构构件应有规定的焊缝检查记录和预装检查记录等质量合格证明文件：2.站房、基础、预埋件、预埋螺栓的尺寸和位置的允许偏差，应符合国家现行标准《连续输送设备安装工程施工及验收规范》（JBJ32－96）的有关规定。
2.2.7设备就位前，应按施工图和有关基础，支承建筑结构的实测资料，确定连续运送主要设备的纵、横向中心线基础沉降标高点，作为设备安装的基准。
