关于手机射频测试技术的分析

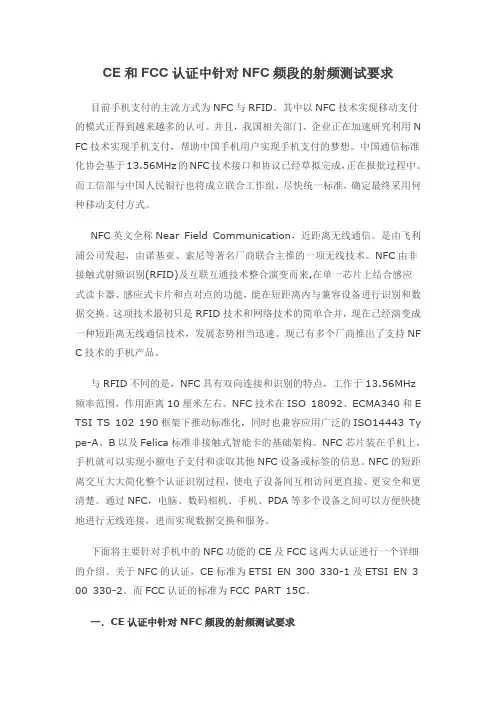

CE和FCC认证中针对NFC频段的射频测试要求目前手机支付的主流方式为NFC与RFID。

其中以NFC技术实现移动支付的模式正得到越来越多的认可。

并且，我国相关部门、企业正在加速研究利用N FC技术实现手机支付，帮助中国手机用户实现手机支付的梦想。

中国通信标准化协会基于13.56MHz的NFC技术接口和协议已经草拟完成，正在报批过程中。

而工信部与中国人民银行也将成立联合工作组，尽快统一标准，确定最终采用何种移动支付方式。

NFC英文全称Near Field Communication，近距离无线通信。

是由飞利浦公司发起，由诺基亚、索尼等著名厂商联合主推的一项无线技术。

NFC由非接触式射频识别(RFID)及互联互通技术整合演变而来,在单一芯片上结合感应式读卡器、感应式卡片和点对点的功能，能在短距离内与兼容设备进行识别和数据交换。

这项技术最初只是RFID技术和网络技术的简单合并，现在已经演变成一种短距离无线通信技术，发展态势相当迅速。

现已有多个厂商推出了支持NF C技术的手机产品。

与RFID不同的是，NFC具有双向连接和识别的特点，工作于13.56MHz 频率范围，作用距离10厘米左右。

NFC技术在ISO 18092、ECMA340和E TSI TS 102 190框架下推动标准化，同时也兼容应用广泛的ISO14443 Ty pe-A、B以及Felica标准非接触式智能卡的基础架构。

NFC芯片装在手机上，手机就可以实现小额电子支付和读取其他NFC设备或标签的信息。

NFC的短距离交互大大简化整个认证识别过程，使电子设备间互相访问更直接、更安全和更清楚。

通过NFC，电脑、数码相机、手机、PDA等多个设备之间可以方便快捷地进行无线连接，进而实现数据交换和服务。

下面将主要针对手机中的NFC功能的CE及FCC这两大认证进行一个详细的介绍。

关于NFC的认证，CE标准为ETSI EN 300 330-1及ETSI EN 3 00 330-2。

2.测试人员：具有相关专业背景和资质的测试工程师；
3.测试场地：符合国家及行业标准的测试实验室。
七、测试流程
1.测试准备：了解被测设备的技术规格，确定测试项目和方法；
2.测试实施：按照测试方案进行各项性能测试；
3.数据分析：对测试数据进行整理、分析，形成测试报告；
4.结果反馈：将测试结果反馈给设备制造商，协助其改进产品性能；
3.评估射频设备的抗干扰能力；
4.检验射频设备在极端环境条件下的可靠性。
三、测试范围
1.射频发射测试；
2.射频接收测试；
3.射频抗干扰测试；
4.射频环境适应性测试。
四、测试依据
1.国家及行业标准：如《无线通信设备射频技术要求》等；
2.设备制造商提供的技术规格书；
3.测试实验室的相关规定。
五、测试项目及方法
5.测试报告：出具符合国家及行业标准的测试报告。
八、测试结果判定
测试结果根据国家及行业标准进行判定，符合标准要求的视为合格，否则为不合格。
九、方案实施与监督
1.本测试方案由测试实验室负责实施；
2.设备制造商应积极配合测试工作，提供必要的技术支持；
3.测试过程中，如有疑问或争议，双方应及时沟通，确保测试工作的顺利进行；
1)使用射频信号发生器产生标准信号，发送至被测设备；
2)使用矢量网络分析仪或其他测试仪器监测被测设备的接收性能；
3)测试结果与标准要求进行比对。
3.射频抗干扰测试
（1）测试内容：邻道干扰抑制、同频干扰抑制、窄带干扰抑制等。
（2）测试方法：
1)使用射频信号发生器产生干扰信号，注入被测设备；
2)观察被测设备在干扰条件下的性能变化；
3)按照国家标准和设备制造商的技术规格要求，对测试结果进行评估。

双频段GSM/DCS移动电话射频指标分析2003-7-14[摘要]本文对GSM移动电话的射频指标进行了分析，并讨论了改进办法。

其中一些测试及提高射频指标的方法是从实践经验中总结出来的，有一定的参考价值。

第一部分对各射频指标作了简要介绍。

第二部分介绍了射频指标的测试方法。

第三部分介绍了一些提高射频指标的设计和改进方法。

1 射频(RF)指标的定义和要求1.1 接收灵敏度（Rx sensitivity）(1)定义接收灵敏度是指收信机在满足一定的误码率性能条件下收信机输入端需输入的最小信号电平。

衡量收信机误码性能主要有帧删除率(FER)、残余误比特率(RBER)和误比特率(BER)三个参数。

这里只介绍用残余误比特率(RBER)来测量接收灵敏度。

残余误比特率(RBER)的定义为接收到的错误比特与所有发送的的数据比特之比。

(2)技术要求●对于GSM900MHz频段接收灵敏度要求：当RF输入电平为-102dBm(分贝)时，RBER不超过2%。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l09~-l07dBm，则接收灵敏度为优；若RF输入电平为-l07~l05dBm，则接收灵敏度为良好；若RF输入电平为-105~-l02dBm，则接收灵敏度为一般；若RF输入电平＞-l02dBm，则接收灵敏度为不合格。

●对于DCSl800MHz频段接收灵敏度要求：当RF输入电平为-l00dBm，RBER不超过2%。

测量时可测试实际灵敏度指标。

根据多款移动电话的测试结果来看：当RBER＝2%时，若RF输入电平为-l08~-105dBm，则接收灵敏度为优；若RF输入电平为-105~ -l03dBm，则接收灵敏度为良好；若RF输入电平为-l03~ -100dBm，则接收灵敏度为一般；若RF输入电平为＞-l00 dB mm，则接收灵敏度为不合格。

1．2频率误差Fe、相位误差峰值Pepeak、相位误差有效值PeRMS(1)定义测量发射信号的频率和相位误差是检验发信机调制信号的质量。

射频电路测试技术与方法探讨随着通信领域的不断发展，射频电路已经逐渐成为了无线通信中不可或缺的一部分。

但是射频电路的测试技术与方法却一直是十分重要的一环，错误的测试方法不仅会导致不准确的测试结果，还会损害设备，因此在射频电路测试方面，我们需要对技术与方法有更深入的了解。

一、射频电路测试基础知识射频电路通常用于无线通信，它是指一种由射频信号微波组成的系统。

常见的射频电路主要包括前端芯片、射频功率放大器、天线等组件。

在射频电路测试中，需要考虑的重要参数主要有以下几个：1. 频率范围射频电路的频率范围通常包括了从几千赫兹到几千兆赫兹的全频段。

测试频率的选择需要根据被测试电路的频响特性来确定，通常可以选择两种测试方法——频率扫描法和恒功率测试法。

2. 功率范围射频电路通常会涉及到功率的测量，功率的单位是分贝（dB），测试功率的范围通常包括了从毫瓦到瓦的功率范围。

3. 带宽带宽通常指射频信号的传输带宽，测试时需要考虑到被测试电路的信号带宽和仪器的带宽匹配问题，以确保准确的测试结果。

二、射频电路测试的方法1. 矢量网络分析仪测试法矢量网络分析仪是一种可以测量射频网络参数的仪器。

它可以通过测量信号输入和输出之间的相位和幅值得到网络参数。

它不仅可以测量S参数，还可以测量其他各种网络参数，如功率、截止频率、阻抗匹配等。

使用矢量网络分析仪进行射频电路测试的优点是：（1）测量精度高（2）兼容性强（3）测试时间短（4）测试范围广2. 调谐法测试法调谐法测试法是一种非常直接有效的电路测试方法，它是通过改变电路的元件值来测试电路的响应特性。

这种方法需要有一定的先验知识，以便根据实验数据来调整电路元件的值，以获得所需的响应特性。

这种方法的优点是：测试数据准确、易于操作，并且不需要很高的仪器精度，但需要有一定的经验才能进行。

3. 直接度测试法直接度测试法是一种基于传输线上的电场强度和磁场强度的测试方法。

这种方法可以测量传输线的电阻、电抗、电感和电容等参数。

射频开关测试方案介绍
也许大家已经注意到，随着无线设备复杂性急剧增加，手机支持的频段数量也在不断增加。

从最开始的2个GSM频段，到现在的4个GSM频段，3个CDMA频段，5个UMTS频段和10个LTE频段。

未来，诸如5G New Radio等标准将继续增加无线设备的复杂性。

开关是射频前端模块（RF FEM）切换多个频段的关键元件，所以，我们今天要讨论的话题就是射频开关测试方法
典型射频前端模块
关于射频开关，这些你知道吗？
在一个典型的射频前端模块中，包括功率放大器（PA）、低噪放大器（LNA），多路器，收发开关和天线开关等。

开关的目的是实现收发机与天线信号之间的定向传播，将发射机信号耦合到天线，或者将天线信号耦合到接收机，并且将发射机信号与接收机进行隔离以避免接收机链路被发射机干扰。

因此在射频前端模块中的开关都必须满足很高的隔离度与很低的插入损耗等指标。

本文将针对射频开关芯片的方案，包括典型的测试项进行详细介绍，包括插入损耗、隔离度、开关时间、谐波、三阶交调点IP3等，并对实验室验证测试及量产测试分别使用方法进行解析。

射频开关测试项详解
使用传统仪器应对射频开关测试遇到了难题
插入损耗、隔离度测试→使用矢量网络分析仪VNA完成
开关时间、谐波测试→VNA配合其他仪器完成→测试成本增加
另外很多厂商在构建测试平台时不仅仅是只针对于射频开关芯片测试，经常还会考虑在这个测试平台上会覆盖其他芯片类型，如PA、LNA等，所以一个通用的、高复用度的测试平台是很多厂商在采购仪器时的重要考虑点。

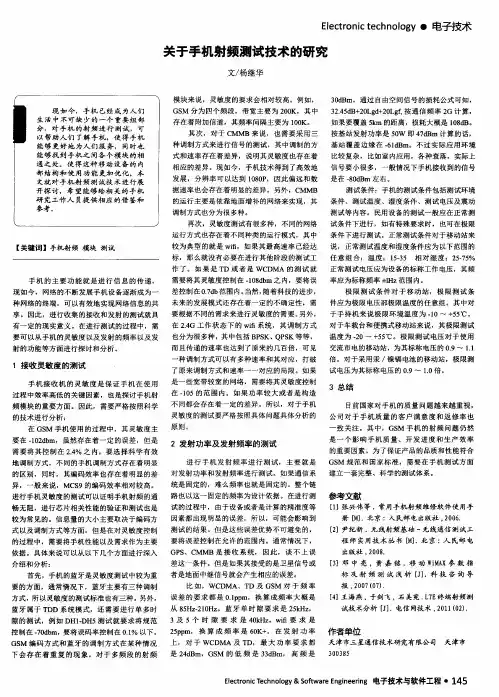

需要将其灵敏度控 制在 ． １ ０ ８ ｄ ｂ ｍ 之内，要将误 差控制在 ０ ． ７ ｄ ｂ范围内。 当然 ， 随着科技 的进步 ， 未来 的发展模 式还存在着一定的不确定性 ，需 要根据不 同的需求来进行灵敏度 的需要。 另外，
率应 为标称 频率 ￣ ｌ Ｈｚ范围内。 极限 测试 条件 对于 移动 站，极 限测 试条 件应 为极限 电压部极限温度的任意组 。其 中对 于手持机来 说极 限环 境温度为 ． １ ０～ ＋ ５ ５ ℃。 温度 为 ． ２ Ｏ～ ＋ ５ ５ ℃。极限测试 电压对于 使用 交流市 电的移动站 ，为其标称 电压 的 ０ ． ９～ １ ． １
不 同 都 会 存 在 着 一 定 的差 异 。所 以 ，对 于 手 机
１接收灵敏度 的测试
手 机接 收机 的灵 敏度 是保 证手 机在 使 用 过程 中效率高低 的关键因素 ，也是探讨手机 射 频模块 的重要方 面。因此，需要严格按照科 学 的技术进行分析 ： 在 ＧＳ Ｍ 手 机使用 的过程 中，其灵敏度 主
ＧＳ Ｍ 分 为四个频段 ，带 宽主要为 ２ ０ ０ Ｋ，其 中 存在着附加信道 ，其频率 间隔主要为 １ ０ ０ Ｋ。 其次 ，对 于 Ｃ ＭＭＢ来说 ，也需要采用 三 种调制方式来进行信号 的测试 ，其 中调制的方 式和速 率存在着差异 ，说 明其灵敏度也存在着
以帮 助人 们 了解 手机 ，使 得 手机 能够 更好 地 为人 们服 务， 同时也 能够 找到 手机 之 间各 个模 块 的相 通 之 处。使 得 这种 移 动设 备 的 内
试条件下进行 ，如 有特殊 要求时，也可在极限 条件下进行测试 。正常测试条件 对于移动站来 说 ，正常测试温度和湿度条件应 为以下范围的 任 意组合 ：温度 ：１ ５ ． ３ ５ 相对 湿度 ：２ ５ — ７ ５ ％

引言随着移动通信的发展，5G将以可持续发展的方式，逐渐凭借高速率、低时延的体验，海量设备接入能力，高流量密度、高移动性等多种优势，进入社会各个角落，并逐渐实现人与事物的万物互联。

但5G技术越来越复杂化和多样化，超量的设备连接与超高速的速率对频谱资源也提出了更高的要求；未来在2G、3G和4G等模式的长期共存下，5G将不断发展成为一个多空口接入的融合系统。

在通信领域，针对这样一个复杂的射频信号进行测试是当下的热点话题。

本文将从3GPP规范入手，介绍一些关于FR1（Frequency Range 1，也称为sub6G；频率范围为450 MHz~ 6 GHz）的射频测试系列。

其中着重探讨TS 38.101-1/3射频系列测试规范、TS38.508与TS38.521-1/3终端一致性系列规范，并针对重要FR1射频参数进行详细解析。

另外，总结了射频测试的准备与注意事项，供测试工程师参考。

1 射频测试规范3GPP对协议法规都设有相应编码，而5G NR（新空口）系列的法规主要集中在38系列，其中TS为标准协议，TR为技术性报告或学术研究。

各组的标准协议按顺序，可依次分成：38.1系列（射频规范）、38.2系列（物理层规范）、38.3系列（空中接口规范）、38.4系列（接入网网口规范）、38.5系列（终端一致性规范）。

5G FR1射频常规的测试规范如表1 所示。

2 射频测试参数及测试要求除非特殊情况下，FR1的终端射频指标要求符合（在一个或多个）天线连接口的传导功率要求。

3GPP定义了单载波、载波聚合、EN-DC等情况，本节着重分析部分FR1射频参数的定义、测试目的及限值要求[1]。

2.1 输出功率（1）最大输出功率最大输出功率指5G终端在带宽内，发送任意载波的最大输出功率。

目前常见5G综测仪均可直读，测量时间至少为一个子帧。

5G终端支持多个功率等级的发送。

以目前常见的NR频段为例，各UE等级的最大输出功率限值如表2。

OSI七号信令各层名称和作用如下：应用层（最高层），把应用文件连 到通信协议上；表示层（第六层），执行通信协议中要传输数据的编码和解 码；会话层（第五层），建立与更低层通信过程的连接并控制数据传输方向； 传输层（第四层），完成纠错功能和确定数据流接收和发送方向；网络层 （第三层），完成协议中发送数据的交换和选路工作；数据链路层（第二 层），通过物理层媒介无差错发送和接收数据；物理层（最底层），实际通 信传输媒介的机械，电气传输连接.
在业务信道（TCH）激活PHASE ERROR即可观测到相位误差值。测试时通过综 合测试仪MU200产生比特流进行调制后送给手机，并指令手机处于环回模式。然后 去捕捉手机的一个突发信号，对其进行均匀相位抽样，抽样周期为调制信号周期的 1/2，最后根据抽样的正常突发中的样点计算出相位轨迹和误差。 测试条件
2） 发射功率/时间特性 定义
发射功率时间特性是指发射功率与发射时间之间的关系。由于GSM系统是 一个TDMA的系统，八个用户共用一个频点，手机只在分配给它的时间内打开， 然后必须及时关闭，以免影响相邻时隙的用户。由于这一原因，GSM规范对一 个时隙中的RF突发的幅度包络作了规定，对于的平坦度也作了相应的规定，这 个幅度包络在577us的一个时隙内，其动态范围时隙中间有用信号大于70dB， 而时隙有用部分平坦度应小于±1dB。
TDMA帧，用于在物理信道中体现逻辑信道复用，含26个帧的复帧周期为120ms， 用于业务信道或随路控制信道，含51个帧的复帧周期为235.385ms，用于控制 信道；
超帧：由多个复帧构成超帧，超帧周期为6.12秒，用于控制信道或特种业务； 超高帧：包含2048个超帧，周期为3小时28分53秒760毫秒，用于加密的 话音和数据；以上分类比简单的全帧，子帧分类更明确

⼿机射频性能测试⽅法介绍⼿机射频性能空中测试⽅法介绍[摘要] 本⽂⾸先简单介绍了⼿机天线的特性和指标，然后对CTIA协会制定的OTA（空中测试）⽅法进⾏了介绍。

⼿机的⼀些关键指标（如辐射总功率TRP、全向接收灵敏度TIS、⼈体感应）的测试⽅法以及相关测试环境，在⽂中作了详细的描述。

本⽂所介绍的OTA测试⽅法，对于改进⼿机研发阶段的测试⽅法具有很好的参考价值，⽽且在某些国家（美国），OTA测试已经成为GSM⼿机的必测项⽬，我们的研发测试需增加相关的测试内容。

⼀、前⾔良好的射频性能对于⼿机在数字蜂窝⽹、PCS⽹络中的表现⾄关重要。

由于⼿机的体积⽇趋⼩巧，天线性能通常不得不做出牺牲。

在很⼩的空间范围以内，要实现天线在各频段的良好性能是⼀件困难的⼯作。

这也对测试提出了⼀个更⾼的要求：全⾯、精确的测试，可以客观评估⼿机在实际⽹络中的表现，并不断改进设计；⽽不正确的测试数据，会有误导研发的可能。

现阶段公司的研发测试⼿段以平板耦合器与塔型天线测试为主。

在这样的近场测试环境中，⼿机与测量天线之间的距离⼩于3倍波长，和实际⽹络环境差异较⼤；且操作中常常需要根据实际情况调整⼿机的摆放位置，测试数据的可再现性、重复性较差，研发、测试、质检易出现分歧。

实际上，在项⽬的不同阶段，测试的重点也应区分：1. 研发测试研发测试时间相对⽐较充裕，需要利⽤各种测试⼿段，提供更多、更全⾯的数据，对⼿机的射频性能做出准确、客观的评估，这对⼿机性能的不断改进⾮常重要，也是项⽬转产的重要依据；2. ⽣产测试⽣产测试的⽬的是关注产品性能的⼀致性。

射频测试⽅⾯，其任务是把性能低于正常⽔平的不良品检测出来，防⽌不良品流⼊市场；另外⽣产测试必须操作性强，简单迅速，不降低产能。

此时可以使⽤屏蔽盒内的平板耦合器进⾏测试：由射频性能已知的样机作为⾦机（Golden Sample），经试验后确定⼿机摆放位置和通过准则，不同型号的⼿机摆放位置和通过准则不⼀定相同。

手机射频性能空中测试方法介绍[摘要] 本文首先简单介绍了手机天线的特性和指标，然后对CTIA协会制定的OTA（空中测试）方法进行了介绍。

手机的一些关键指标（如辐射总功率TRP、全向接收灵敏度TIS、人体感应）的测试方法以及相关测试环境，在文中作了详细的描述。

本文所介绍的OTA测试方法，对于改进手机研发阶段的测试方法具有很好的参考价值，而且在某些国家（美国），OTA测试已经成为GSM手机的必测项目，我们的研发测试需增加相关的测试内容。

一、前言良好的射频性能对于手机在数字蜂窝网、PCS网络中的表现至关重要。

由于手机的体积日趋小巧，天线性能通常不得不做出牺牲。

在很小的空间范围以内，要实现天线在各频段的良好性能是一件困难的工作。

这也对测试提出了一个更高的要求：全面、精确的测试，可以客观评估手机在实际网络中的表现，并不断改进设计；而不正确的测试数据，会有误导研发的可能。

现阶段公司的研发测试手段以平板耦合器与塔型天线测试为主。

在这样的近场测试环境中，手机与测量天线之间的距离小于3倍波长，和实际网络环境差异较大；且操作中常常需要根据实际情况调整手机的摆放位置，测试数据的可再现性、重复性较差，研发、测试、质检易出现分歧。

实际上，在项目的不同阶段，测试的重点也应区分：1. 研发测试研发测试时间相对比较充裕，需要利用各种测试手段，提供更多、更全面的数据，对手机的射频性能做出准确、客观的评估，这对手机性能的不断改进非常重要，也是项目转产的重要依据；2. 生产测试生产测试的目的是关注产品性能的一致性。

射频测试方面，其任务是把性能低于正常水平的不良品检测出来，防止不良品流入市场；另外生产测试必须操作性强，简单迅速，不降低产能。

此时可以使用屏蔽盒内的平板耦合器进行测试：由射频性能已知的样机作为金机（Golden Sample），经试验后确定手机摆放位置和通过准则，不同型号的手机摆放位置和通过准则不一定相同。

整机射频的测试和天线特性密切相关，下文首先介绍天线的特性和指标。

第六章 手机射频电路原理及故障检测维修
早期手机与现代智能手机，在射频电路结构上基本没有多大改变，都包括接收射频电路和 发射射频电路。早期手机射频电路基本只有GSM900M网络的GSM、DCS、PCS三个频段，而智能手 机射频几乎都是包括GSM（2G）网络和WCDMA（3G）网络，不过仍有GSM接收和发射电路， WCDMA接收和发射电路。从手机显示屏上看，普通手机只有信号条，网络就只有单一的“中国移 动”或“中国联通”、“中国电信”，而现代智能手机基本都有GSM（2G）网络和WCDMA（3G） 网络的自动切换，实现用户使用不同类型用户卡的需要。显示屏上信号，表示手机接收和发射信 号的强弱，显示屏上的网络符号则表示不同网络类型的当前状态。早期手机接收射频电路与发射 射频电路是各自单独的电路，而现代多功能手机与智能手机都将接收射频与发射射频集成在一个 中频IC里边，完成收发射频处理工作。当然手机集成度越高，大大减轻了维修难度，但对于电路分 析也带来极大的难度，比如手机接收高放、混频、调制解调、VCO电路的分析理解则不具体。为了 更好的理解射频电路工作过程，这里将重点讲解如何分析集成射频IC内部单元，以便能更好的分析 射频电路。
（1）接收射频部分
在这里，我们要注意射频IC里边混频电路是怎么工作的？什么是混频？混 频电路组成结构是如何？混频电路如何工作呢？
①什么是混频？混频是指将两个频率混合实现差频变换，产生一个新频率 的过程，简单说就是变换频率，用英文“MIX”表示。
②混频电路组成结构及工作原理 由于现代智能手机高度集成技术，使得手机电路结构发生从分立元件转变 到集成电路，到大规模集成电路飞速发展。事实上，无论技术如何发展，其基本 电路结构原理是不能缺少的。比如任何一部手机的接收都必须包括天线、天线开 关、高放、变频、本振、频率合成、中放、解调、数字处理、音频处理等电路。 其中，有的将天线开关和功放集成在一起，有的将高放、变频、本振、频率合成 集成在射频处理器中，有的将数字处理和音频处理集成在CPU中，也有的将本振、 频率合成集成到CPU中，无论怎么集成，我们只要掌握基本的电路，就能更好地 掌握集成上述单元电路的分析方法。

EDGE手机射频测试方法1．概述本文依据51.010和45.005给出了工作在EDGE模式下的移动台所应遵循的射频测试指标。

本测试指标适用于：－GSM850/900 移动台功率等级E2 ：标称输出功率27dBm－DCS1800/PCS1900 移动台功率等级E2：标称输出功率26dBm2．测试环境：进行RF测试的参考测试环境如下图所示：一般环境测试条件：处于一般环境温度和一般电压下的测试环境。

极限环境测试条件：处于极限环境温度和极限电压下的测试环境。

它是极限温度和极限电压的任意组合。

2.1 测试温度范围：一般环境温度：+15℃≤θ ≤+35℃极限环境温度：－10℃≤θ ≤+55℃2.2 测试电压范围：一般电压值：依移动台情况而定。

低电压值：对于锂电池：0.85 ⨯一般电压值; 对于镍氢电池：0.9 ⨯一般电压值。

所设电压值应不高于以上定义值。

高电压值：对于锂电池：同一般电压值；对于镍氢电池：同一般电压值所设电压值应不低于以上定义值。

3.测试信道的设置.4.传输条件由下表格定义：5. 发射机技术要求及测试方法5.1 相位误差和频率误差5.1.1 定义发射机的相位误差和频率误差是指测得的实际相位、频率与理论期望的相位，频率之差。

5.1.2 一致性要求a) MS载波频率误差应不大于1×10-7b) 每一个突发脉冲的RMS相位误差都不应超过5°c) 每一个突发脉冲的有用部分的相位最大峰值误差不超过20°5.1.3 测试方法仅对上行时隙EDGE MS 进行此项测试MS 通过RF电缆与测试设备（TE）相连。

根据通用呼叫建立程序建立一个分组通信。

TE指令MS以最多的时隙进行发射，在每个时隙内采用相同的功率控制等级。

对突发脉冲进行取样，得到其相位轨迹，将此相位轨迹与理论的相位轨迹相比较，从两条轨迹得出的回归线可以用来指示频率误差，而与此回归线的相应偏差便是测量的相位误差。

测试选用高中低各一个信道，在所有功率控制等级上进行测试。

GSM手机射频指标及测试之一5推荐1）频率误差定义发射机的频率误差是指测得的实际频率与理论期望的频率之差。

它是通过测量手机的I/Q信号并通过相位误差做线性回归，计算该回归线的斜率即可得到频率误差。

频率误差是唯一要求在衰落条件下也要进行测试的发射机指标。

测试目的通过测量发射信号的频率误差可以检验发射机调制信号的质量和频率稳定度。

频率误差小，则表示频率合成器能很快地切换频率，并且产生出来的信号足够稳定。

只有信号频率稳定，手机才能与基站保持同步。

若频率稳定达不到要求（±0.1PPm），手机将出现信号弱甚至无信号的故障，若基准频率调节范围不够，还会出现在某一地方可以通话但在另一地方不能正常通话的故障。

GSM频段选1、62、124三个信道，功率级别选最大LEVEL5；DCS频段选512、698、885三个信道，功率级别选最大L EVEL0进行测试。

GSM频段的频率误差范围为+90HZ——-90HZ，频率误差小于40HZ时为最好，大于40HZ小于60HZ时为良好，大于60HZ小于90HZ时为一般，大于90HZ时为不合格；DCS频段的频率误差范围为+180HZ——-180HZ，频率误差小于80HZ时为最好，大于80HZ小于100HZ时为良好，大于100HZ小于180HZ时为一般，大于180HZ时为不合格。

2)相位误差定义发射机的相位误差是指测得的实际相位与理论期望的相位之差。

理论上的相位轨迹可根据一个已知的伪随机比特流通过0.3GMSK脉冲成形滤波器得到。

相位轨迹可看作与载波相位相比较的相位变化曲线。

连续的1将引起连续的90度相位的递减，而连续的0将引起连续的90度相位的递增。

峰值相位误差表示的是单个抽样点相位误差中最恶略的情况，而均方根误差表示的是所有点相位误差的恶略程度，是一个整体性的衡量。

测试目的通过测试相位误差了解手机发射通路的信号调制准确度及其噪声特性。

可以看出调制器是否正常工作，功率放大器是否产生失真，相位误差的大小显示了I、Q数位类比转换器和高斯滤波器性能的好坏。

关于手机射频测试技术的研究摘要：随着社会的不断发展，居民的生活方式也在逐渐发生变化，而手机作为现阶段居民生活中必不可少的通信工具，对其进行射频测试技术的研究具有非常重要的意义。

通过对手机的接收灵敏度和发射频率进行研究，不仅可以为后期手机在研发新型功能时提供相应的基础数据，还可以有效的改善手机的使用效率和使用质量，因此，负责手机各项功能研发的工作人员及科研人员，必须要明确现阶段手机射频测试技术的重要性，并根据现阶段手机发射频率以及接收的灵敏度进行分析，探究出如何改善手机的使用质量。

基于此，本文通过对手机的接收灵敏度和发射频率及发射功率等进行相应的测试，探究如何对手机的使用功能进行改善。

关键词：手机；射频测试；灵敏度；技术引言：现阶段由于人们对手机的依赖性越来越强，所以如何使手机具有更好的使用质量，开发出手机的最新功能，是当前各个品牌手机研发人员关注的主要问题。

为了保证本品牌的手机能够在市场上更具竞争力，必须要针对手机的发射频率、发射功率以及接收的灵敏度等进行相关的测试，确保手机在实际使用过程中具有良好的使用质量，这样才能够在手机市场上占据重要的地位。

而手机作为通信工具，其主要作用是能够进行相关信息的传播，由于网络的不断发展壮大，人们在手机使用过程中对信息传播的速度要求越来越高，因此对其接收和发射的频率及相关灵敏度进行探究，是当前改善手机使用效率，提高手机使用质量的重要措施。

一、对手机接收灵敏度进行测试手机的接收灵敏度是现阶段对手机进行相关功能测试中重要的组成部分，如果手机的接收灵敏度出现了问题，不仅会导致手机的使用效率下降，还会影响手机的整体使用质量，所以必须要对手机的接收灵敏度进行相关测试，而接收灵敏度的重要影响因素为手机的射频模块，所以应该根据相应的科学技术对射频模块中的接收灵敏度，以及手机在不同功能使用过程中对灵敏度的要求进行相关的探究。

对于一般的智能手机而言，灵敏度大概在-102dbm，虽然在实际使用过程中可能会出现一定的误差，但是一般市场上的手机在使用过程中其误差都会保证在2.4%之内。

1. 什么是RF？答：RF 即Radio frequency 射频，主要包括无线收发信机。

2. 当今世界的手机频率各是多少（CDMA，GSM、市话通、小灵通、模拟手机等）？答：EGSM RX: 925-960MHz, TX:880-915MHz；CDMA cellular(IS-95)RX: 869-894MHz, TX:824-849MHz。

3. 从事手机Rf工作没多久的新手，应怎样提高？答：首先应该对RF系统(如功能性)有个系统的认识，然后可以选择一些芯片组，研究一个它们之间的连通性(connectivities among them)。

4. RF仿真软件在手机设计调试中的作用是什么？答：其目的是在实施设计之前，让设计者对将要设计的产品有一些认识。

5. 在设计手机的PCB时的基本原则是什么？答：基本原则是使EMC(电磁兼容性）最小化。

6. 手机的硬件构成有RF/ABB/DBB/MCU/PMU，这里的ABB、DBB和PMU等各代表何意？答：ABB是Analog BaseBand，DBB是Ditital Baseband，MCU往往包括在DBB芯片中。

PMU是Power Management Unit,现在有的手机PMU和ABB在一个芯片上面。

将来这些芯片(RF,ABB,DBB,MCU,PMU)都会集成到一个芯片上以节省成本和体积。

7. DSP和MCU各自主要完成什么样的功能？二者有何区别？答：其实MCU和DSP都是处理器，理论上没有太大的不同。

但是在实际系统中，基于效率的考虑，一般是DSP处理各种算法，如信道编解码，加密等，而MCU处理信令和与大部分硬件外设（如LCD等）通信。

8. 刚开始从事RF前段设计的新手要注意些什么？答：首先，可以选择一个RF专题，比如PLL，并学习一些基本理论，然后开始设计一些简单电路，只有在调试中才能获得一些经验，有助加深理解。

9. 推荐RF仿真软件及其特点？答：Agilent ADS仿真软件作RF仿真。

SHANGHAI HUAQIN TELECOM TECHNOL手机校准主要是针对RF参数的校准，比如AFC、 AGC、APC，另外，还有电池ADC的校准、温度校准， 要看不同平台的要求，校准的项目也不同，但是大 体相同。
那什么是AFC 、AGC、APC、ADC呢？
4.测试机全擦下载后不用导入BT、FT数据，只需写入SN号

操作步骤： 1.连接好手机和电脑，综测仪（8960），程控电源。 2.综测仪要设置网络制式，如
备注：我们测试的手机一般只有WCDMA GPRS GSM TD-SCDMA 四种制式，前三种可在一个制式 下测试，
8960测量GSM射频指标

校准和终测的作用 1：校准的作用：通过测试软件将手机里面的射频和 电池参数调整到国家电信行业规定的范围。 2：终测的作用：测试校准是否合格，调整后的参数 是否符合要求。
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD

为什么校准之后不立即终测，而要 先整机功能测试？
从提高综合测试仪器利用率角度来考虑工位的设 置，将整机功能测试，放在整机终测之前比较合适。 在整机装配时，如组装键盘、机壳、ＬＣＤ模块、 听筒、主板等，难免会出现不良品。在功能测试时， 该不良品被及时检查出，送到维修工位，而不是进 入整机终测，这就避免了一部分手机的重复测试。
SHANGHAI HUAQIN TELECOM TECHNOLOGY CO.,LTD

什么是校准？
校准的简单原理就是：由于器件不一致、温度变化、 器件老化等因素的影响，即使是基于同样的平台同 样的设计，也会表现出不同的电性能。为了消除这 种影响，每个手机在出厂之前都要对这些参数进行 测量计算得到一些参数误差数据，并把这些误差数 据存储到一定的存储介质（一般为EEPROM）里，在 手机正常使用过程中，CPU会读取这些数据并利用一 定的算法对需要补偿的参数进行补偿。在生产测试 过程中，对需要补偿校正的数据测量计算并存入 EEPROM里的过程，称之为校准。

GSM手机射频指标及测试GSM（全球系统移动通信）手机是一种移动通信技术标准，它使用数字的、无线的通信方式，能够在全球范围内进行通信。

在实际应用中，GSM手机需要满足一定的射频指标，同时需要进行相应的测试来保证其正常运行。

本文将详细介绍GSM手机的射频指标以及相关测试。

GSM手机的射频指标包括发送功率、接收灵敏度、频谱纯净度、误码率等。

首先是发送功率，它指的是GSM手机在通话时发射的电功率。

根据GSM标准，GSM手机的最大发送功率应不超过2瓦，并且根据不同的环境需求可以进行相应的调整。

发送功率的测量主要通过功率传感器和功率计等设备进行。

接收灵敏度是指GSM手机在接收信号时所能接收到的最小电磁信号强度。

较高的接收灵敏度表明GSM手机可以在弱信号环境下保持通话质量，这对于用户在较远距离或信号不佳的地方使用手机非常重要。

接收灵敏度的测试主要依靠网路分析仪等专业仪器进行。

频谱纯净度是指GSM手机在发射信号时所产生的杂散频率、谐波等对其他无线设备造成的干扰程度。

频谱纯净度的测试是通过频谱分析仪等设备进行的，主要目的是确保GSM手机的发射信号不会对其他设备造成干扰，同时保证通信的稳定性。

误码率是指GSM手机在通信过程中所产生的误码比率。

误码率反映了GSM手机通话质量的稳定性，通常用10的负次方来表示。

误码率的测试主要使用误码率仪等设备进行，它们通过对接收到的信号进行分析，可以精确测量误码率。

为了确保GSM手机符合射频指标，需要进行一系列的测试。

这些测试主要包括发射功率、接收灵敏度、频谱纯净度、误码率等方面。

测试过程中需要使用到多种专业仪器，如功率传感器、功率计、网路分析仪、频谱分析仪、误码率仪等。

同时，测试应该覆盖不同的频率、功率、通话质量等条件。

根据测试结果，可以对GSM手机的射频性能进行评估，并根据需要进行相应的调整和改进。

总而言之，GSM手机的射频指标及测试是保证手机正常工作的重要环节。

通过对发送功率、接收灵敏度、频谱纯净度、误码率等指标进行测试，可以评估手机的性能，并依据测试结果进行相应的调整和改进。
