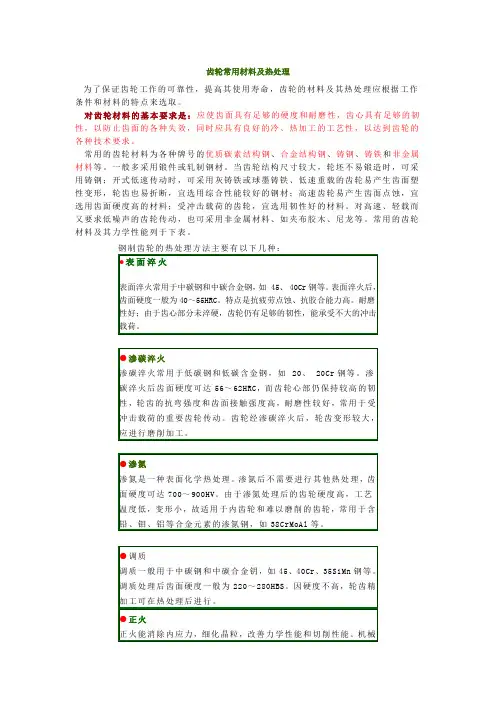

齿轮常用材料及热处理
为了保证齿轮工作的可靠性，提高其使用寿命，齿轮的材料及其热处理应根据工作条件和材料的特点来选取。
对齿轮材料的基本要求是：应使齿面具有足够的硬度和耐磨性，齿心具有足够的韧性，以防止齿面的各种失效，同时应具有良好的冷、热加工的工艺性，以达到齿轮的各种技术要求。
常用的齿轮材料为各种牌号的优质碳素结构钢、合金结构钢、铸钢、铸铁和非金属材料等。
一般多采用锻件或轧制钢材。
当齿轮结构尺寸较大，轮坯不易锻造时，可采用铸钢；开式低速传动时，可采用灰铸铁或球墨铸铁、低速重载的齿轮易产生齿面塑性变形，轮齿也易折断，宜选用综合性能较好的钢材；高速齿轮易产生齿面点蚀，宜选用齿面硬度高的材料；受冲击载荷的齿轮，宜选用韧性好的材料。
对高速、轻载而又要求低噪声的齿轮传动，也可采用非金属材料、如夹布胶木、尼龙等。
常用的齿轮材料及其力学性能列于下表。
根据热处理后齿面硬度的不同，齿轮可分为软齿面齿轮（≤350HBS）和硬齿面齿轮（＞350HBS）。
一般要求的齿轮传动可采用软齿面齿轮。
为了减小胶合的可能性，并使配对的大小齿轮寿命相当，通常使小齿轮齿面硬度比大齿轮齿面硬度高出30～
50HBS。
对于高速、重载或重要的齿轮传动，可采用硬齿面齿轮组合，齿面硬度可大致相同。
常用齿轮材料及其力学性能。
一、工作条件以及材料与热处理要求1.条件: 低速、轻载又不受冲击要求: HT200 HT250 HT300 去应力退火2.条件: 低速(＜1m/s)、轻载,如车床溜板齿轮等要求: 45 调质,HB200-2503.条件: 低速、中载,如标准系列减速器齿轮要求: 45 40Cr 40MnB (5042MnVB) 调质,HB220-2504.条件: 低速、重载、无冲击,如机床主轴箱齿轮要求: 40Cr(42MnVB) 淬火中温回火HRC40-455.条件: 中速、中载,无猛烈冲击,如机床主轴箱齿轮要求: 40Cr、40MnB、42MnVB 调质或正火,感应加热表面淬火,低温回火,时效,HRC50-556.条件: 中速、中载或低速、重载,如车床变速箱中的次要齿轮要求: 45 高频淬火,350-370℃回火,HRC40-45(无高频设备时,可采用快速加热齿面淬火)7.条件: 中速、重载要求: 40Cr、40MnB(40MnVB、42CrMo、40CrMnMo、40CrMnMoVBA)淬火,中温回火,HRC45-50.8.条件: 高速、轻载或高速、中载,有冲击的小齿轮要求: 15、20、20Cr、20MnVB渗碳,淬火,低温回火,HRC56-62.38CrAl38CrMoAl 渗氮,渗氮深度0.5mm,HV9009.条件: 高速、中载,无猛烈冲击,如机床主轴轮.要求: 40Cr、40MnB、(40MnVB)高频淬火,HRC50-55.10.条件: 高速、中载、有冲击、外形复杂和重要齿轮,如汽车变速箱齿轮(20CrMnTi淬透性较高,过热敏感性小,渗碳速度快,过渡层均匀,渗碳后直接淬火变形较小,正火后切削加工性良好,低温冲击韧性也较好)要求: 20Cr、20Mn2B、20MnVB渗碳,淬火,低温回火或渗碳后高频淬火,HRC56-62.18CrMnTi、20CrMnTi(锻造→正火→加工齿轮→局部镀同→渗碳、预冷淬火、低温回火→磨齿→喷丸)渗碳层深度1.2-1.6mm,齿轮硬度HRC58-60,心部硬度HRC25-35.表面:回火马氏体+残余奥氏体+碳化物.中心:索氏体+细珠光体11.条件: 高速、重载、有冲击、模数＜5要求: 20Cr、20Mn2B 渗碳、淬火、低温回火,HRG56-62.12.条件: 高速、重载、或中载、模数＞6,要求高强度、高耐磨性,如立车重要螺旋锥齿轮要求: 18CrMnTi、20SiMnVB 渗碳、淬火、低温回火,HRC56-6213.条件: 高速、重载、有冲击、外形复杂的重要齿轮,如高速柴油机、重型载重汽车,航空发动机等设备上的齿轮.要求: 12Cr2Ni4A、20Cr2Ni4A、18Cr2Ni4WA、20CrMnMoVBA(锻造→退火→粗加工→去应力→半精加工→渗碳→退火软化→淬火→冷处理→低温回火→精磨)渗碳层深度1.2-1.5mm,HRC59-62.14.条件: 载荷不高的大齿轮,如大型龙门刨齿轮要求: 50Mn2、50、65Mn 淬火,空冷,HB≤24115.条件: 低速、载荷不大,精密传动齿轮.要求: 35CrMO 淬火,低温回火,HRC45-5016.条件: 精密传动、有一定耐磨性大齿轮.要求: 35CrMo 调质,HB255-302.17.条件: 要求抗磨蚀性的计量泵齿轮.要求: 9Cr16Mo3VRE 沉淀硬化18.条件: 要求高耐磨性的鼓风机齿轮.要求: 45 调质,尿素盐浴软氮化.19.条件: 要求耐、保持间隙精度的25L油泵齿轮。
滑动导轨的材料及热处理滑动导轨是一种用于导向和支撑运动件的机械部件，在各种机械设备和工业生产线中广泛应用。
为了确保导轨的使用寿命和运动精度，选择适合的材料和热处理方法是非常重要的。
本文将介绍滑动导轨的常见材料以及常用的热处理方法。
一、滑动导轨的材料选择：1.钢材：普通碳结钢是滑动导轨常见的材料，具有价格低廉、加工性好、韧性强等优点。
然而，由于其硬度相对较低，使用寿命和运动精度较差，因此在高速运动和高精度要求的场合，不适合使用普通碳结钢。
2.不锈钢：不锈钢具有抗腐蚀性能好、耐高温、抗磨损等优点，适用于在潮湿环境或有腐蚀性介质的场合。
但不锈钢的硬度较低，也不适用于高速运动和高精度要求的滑动导轨。
3.渗碳钢：渗碳钢是通过将碳渗入到钢材表面层来提高其硬度和耐磨性。
渗碳钢具有优良的耐磨性能和较高的硬度，适用于高速运动和高精度要求的滑动导轨。
然而，渗碳钢的价格较高，加工难度也较大。
4.铜合金：铜合金具有良好的导热性、耐蚀性和抗磨损性能，适用于高速运动和高温环境下的滑动导轨。
但铜合金的价格较高，且加工和维护也较为困难。
5.聚合物材料：聚合物材料因其自润滑性能好、噪音低、重量轻等优点，适用于高速运动和高精度要求的滑动导轨。
但由于聚合物材料的强度和刚度较低，尺寸稳定性也较差，因此只适用于轻负荷和低速运动的场合。
二、滑动导轨的热处理方法：1.均质化处理：通过加热材料至一定温度，使其内部组织达到均匀的状态，可以提高材料的硬度和强度。
均质化处理通常在材料的已加工形状完成后进行，其目的是消除应力和提高导轨的整体性能。
2.淬火处理：淬火是将热处理后的材料迅速冷却至室温的过程，其目的是提高材料的硬度和耐磨性。
淬火处理可以通过改变冷却介质和冷却速度来控制导轨的硬度和组织结构。
3.回火处理：回火是在淬火后加热材料至一定温度并保持一段时间后冷却的过程。
回火处理可以减轻淬火过程中产生的内应力，提高材料的韧性和韧度。
4.氮化处理：氮化处理是将材料暴露在高温和氮气环境中，使其表面形成一层氮化物，从而提高材料的硬度和耐磨性。
