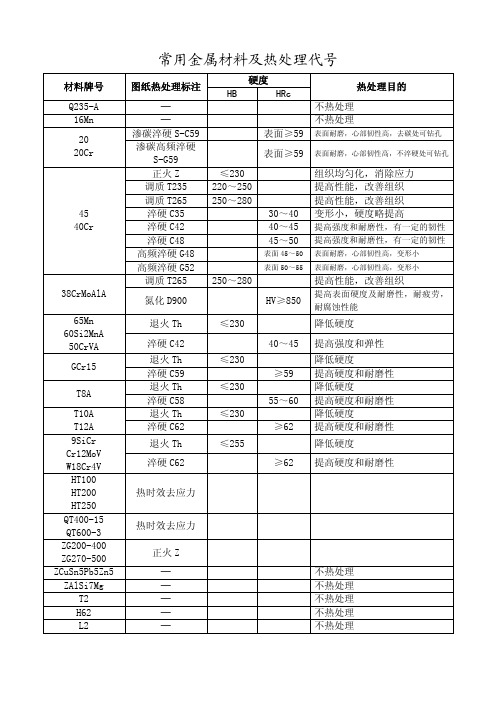

常用材料及热处理

常用模具材料及热处理一．冲压模

1.冲模工作零件常用材料及硬度要求

二塑料模

1.塑料模工作零件常用材料及热处理工艺

三．压铸模

四．常用塑料种类

ABS：俗名工程塑料，可用于连接件、座椅背、座板，它是塑料中能进行电镀（水镀）主要原料。

PP：俗名聚丙烯，用于五星脚、扶手、脚垫以及强度要求不高连接件。缺点：耐磨性差、表面硬度低。

PVC：俗名聚氯乙烯，主要用于封边件、插条件。它适应于挤出成型，同时PVC材料属塑料件中不燃材料，加工成型温度稳定性差、特别是颜色的稳定性不好。

PU：俗名聚氨酯。主要用于扶手（发泡）配件。

POM：俗名赛钢。主要用于耐磨件如脚垫、脚轮、门铰、合页等。性能耐磨、耐压、但尺寸稳定性较差。

PA：俗名尼龙。主要用做脚垫、五星爪、脚轮等耐磨、寿命要求高的地方。特点：耐磨、耐压、高强度室内使用寿命长，个别型号如PA66耐高温达2200，缺点是在太阳底下晒易改变性能、易断、耐候性差。

PMMA：有机玻璃（俗称亚加力）。塑料中有五种透明材料，而PMMA是其中一种透明度最高，工件切割时有醋酸味，加工变形容易，用开水浸泡能整形变弯。缺点：表面易划伤，硬度偏低，弯曲时容易龟裂，价格比ABS高20%以上。

PC：俗称聚碳酸酯。该品种也属透明材料，表面硬度高、耐划伤、耐冲击力强、强度高、耐候性好（即不怕阳光照射）。家具中屏风隔板阳光板便是此材料中空挤塑成型。特点：价格成本高，比PMMA高约40%左右。

PE

PC

40Cr ABS

pvc 塑料颗

粒

CR12：常用冷作模具钢，热处理的硬度是根据工作要求来讲的，CR12耐磨但脆性大点，一般使用都是60HRC左右。

不锈钢：3Cr13

标准：GB/T 1220-1992

●特性及适用范围：

比 2Cr13淬火后的硬度高，作刃具、喷嘴、阀座、阀门等。

●化学成份：

碳 C ：0.26～0.35

硅 Si：≤1.00

锰 Mn：≤1.00

硫 S ：≤0.030

磷 P ：≤0.035

铬 Cr：12.00～14.00

镍 Ni：允许含有≤0.60

●力学性能：

抗拉强度σ b (MPa)：淬火回火,≥735

条件屈服强度σ0.2 (MPa)：淬火回火,≥540

伸长率δ 5 (％)：淬火回火,≥12

断面收缩率ψ(％)：淬火回火,≥40

冲击功 Akv (J)：淬火回火,≥24

硬度：退火,≤235HB;淬火回火,≥217HB

●热处理规范及金相组织：

热处理规范：1)退火,800～900℃缓冷或约750℃快冷;2)淬火,920～980℃油冷;3)回火,600～750℃快冷。

金相组织：组织特征为马氏体型
