数电实验 元器件引脚

74LS90引脚功能及真值表74LS90 是一种常用的中规模集成计数器，在数字电路设计中有着广泛的应用。

下面我们就来详细了解一下 74LS90 的引脚功能和真值表。

74LS90 是一个二五十进制异步计数器，它由四个主从 JK 触发器和一些附加门电路组成。

这款芯片一共有 14 个引脚，每个引脚都有着特定的功能。

引脚 1 是 CP0 输入端，用于接收时钟脉冲信号。

当 CP0 有脉冲输入时，计数器在二进制计数模式下工作。

引脚 2 是 Q0 输出端，它输出二进制计数的最低位。

引脚 3 是 Q1 输出端，输出二进制计数的次低位。

引脚 4 是 Q2 输出端，为二进制计数的第三位。

引脚 5 是 CP1 输入端，用于在五进制计数模式下接收时钟脉冲。

引脚 6 是 Q3 输出端，是二进制计数的最高位。

引脚 7 是地（GND）引脚，连接到电路的零电位参考点。

引脚8 是清零端（R0(1)、R0(2)），当这两个引脚同时为高电平时，计数器被清零，所有输出端都变为低电平。

引脚9 是置9 端（S9(1)、S9(2)），当这两个引脚同时为高电平时，计数器被置为 9 状态，即 Q3Q2Q1Q0 ＝ 1001。

引脚 10 是 Q0' 输出端，是 Q0 的反相输出。

引脚 11 是 Q1' 输出端，是 Q1 的反相输出。

引脚 12 是 Q2' 输出端，是 Q2 的反相输出。

引脚 13 是 Q3' 输出端，是 Q3 的反相输出。

引脚 14 是电源（VCC）引脚，通常连接到＋5V 电源。

接下来，我们看一下 74LS90 的真值表。

在二进制计数模式下（CP0 输入时钟脉冲，CP1 悬空），计数顺序为 0 1 2 3 4 5 6 7 0，依次循环。

当计数器达到 7 时，再输入一个时钟脉冲，就会回到 0 重新开始计数。

对应的输出状态如下：｜ CP0 脉冲数｜ Q3 ｜ Q2 ｜ Q1 ｜ Q0 ｜｜：：｜：：｜：：｜：：｜：：｜｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜ 0 ｜｜ 1 ｜ 0 ｜ 0 ｜ 0 ｜ 1 ｜｜ 2 ｜ 0 ｜ 0 ｜ 1 ｜ 0 ｜｜ 3 ｜ 0 ｜ 0 ｜ 1 ｜ 1 ｜｜ 4 ｜ 0 ｜ 1 ｜ 0 ｜ 0 ｜｜ 5 ｜ 0 ｜ 1 ｜ 0 ｜ 1 ｜｜ 6 ｜ 0 ｜ 1 ｜ 1 ｜ 0 ｜｜ 7 ｜ 0 ｜ 1 ｜ 1 ｜ 1 ｜在五进制计数模式下（CP1 输入时钟脉冲，CP0 悬空），计数顺序为 0 1 2 3 4 0，依次循环。

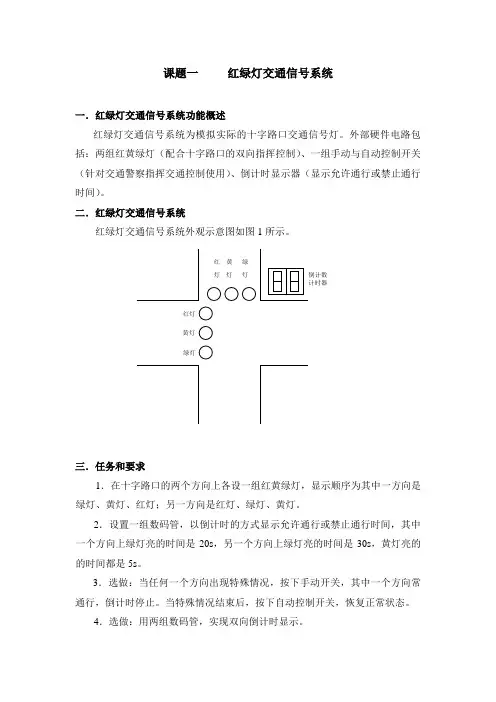

课题一 红绿灯交通信号系统一．红绿灯交通信号系统功能概述红绿灯交通信号系统为模拟实际的十字路口交通信号灯。

外部硬件电路包括：两组红黄绿灯（配合十字路口的双向指挥控制）、一组手动与自动控制开关（针对交通警察指挥交通控制使用）、倒计时显示器（显示允许通行或禁止通行时间）。

二．红绿灯交通信号系统红绿灯交通信号系统外观示意图如图1所示。

三．任务和要求1．在十字路口的两个方向上各设一组红黄绿灯，显示顺序为其中一方向是绿灯、黄灯、红灯；另一方向是红灯、绿灯、黄灯。

2．设置一组数码管，以倒计时的方式显示允许通行或禁止通行时间，其中一个方向上绿灯亮的时间是20s ，另一个方向上绿灯亮的时间是30s ，黄灯亮的的时间都是5s 。

3．选做：当任何一个方向出现特殊情况，按下手动开关，其中一个方向常通行，倒计时停止。

当特殊情况结束后，按下自动控制开关，恢复正常状态。

4．选做：用两组数码管，实现双向倒计时显示。

倒计数计时器绿灯黄灯红灯 红 黄 绿灯 灯 灯课题二数字式抢答器一．数字式抢答器功能概述在举办各种智力竞赛活动中，常常需要确定随是第一个抢答的人。

数字式抢答器利用电子器件可以准确的解决这一问题。

数字式抢答器允许抢答者在规定的时间范围内进行抢答，可以用数字显示抢先者的序号，并配有相应的灯光指示和声报警功能；对犯规抢答者（指在抢答开始命令下达前抢答者），除用声、光报警外，还应显示出犯规者的序号；若规定抢答时间已过，要告示任何输入的抢答信号均无效，除非重新下达抢答命令。

二．任务和要求设计一个数字式抢答器，具体要求如下：1．要求至少控制四人抢答，允许抢答时间为10秒，输入抢答信号实在“抢答开始”命令后的规定时间内，显示抢先抢答者的序号，绿灯亮。

2．在“抢答开始”命令前抢答者，显示违规抢答者的序号；红灯亮。

3．选做：在“抢答开始”命令发出后，超过规定的时间无人抢答，显示无用字符（可自行确定）。

4．选做：不仅能显示抢答者的序号并且能显示抢答次序。

16学时数字逻辑实验内容及要求（附录：实验用IC器件引脚图）实验一组合逻辑及应用电路实验1．实验目的：（1）了解并掌握基本逻辑门电路及常用组合逻辑部件的逻辑功能；（2）熟悉基本逻辑门及常用组合逻辑部件的应用；（3）学习并掌握数字逻辑实验台的使用方法。

2．实验所用器件：四二输入端与非门，型号为：74LS00四异或门，型号为：74LS86双2-4线译码器74LS139等（根据实际使用填写）3．实验内容及要求（1）用实验验证74LS86的逻辑功能并填写真值表。

（2）用一片74LS00实现一2输入端异或门的功能。

（3）将74LS139扩展成3-8线译码器的功能。

（4）在第（3）步的基础上再加上与非门构成一位全加器。

实验二触发器功能及应用电路实验1．实验目的（1）熟悉常用触发器的功能及功能互换；（2）熟悉时序逻辑电路的状态分析方法；（3）触发器的简单应用电路实验分析；（4）实验观察时序逻辑电路的初始状态对电路工作的影响；（5）了解时序逻辑电路自启动的意义。

2．实验所用器件D触发器二片，型号为：74LS74与非门一片，型号为：74LS00等（根据实际使用填写）3．实验内容及要求（1）验证74LS74的逻辑功能，填写功能表，注意观察上升沿触发方式；（2）用D触发器和门电路模拟实现JK触发器功能并填写其功能表；（3）用D触发器和门电路模拟实现T触发器功能并填写其功能表；由D触发器及门电路构成有用的四位环型计数器，实验观察并记录电路运行状态。

实验三时序电路功能组件及应用电路实验1．实验目的（1）熟悉中规模集成移位寄存器74LS194的逻辑功能及简单应用；（2）熟悉中规模集成计数器74LS161功能及简单应用；（3）学会使用七段字形译码器及共阴极七段LED数字显示器。

2．实验所用器件四位二进制加法计数器1片，型号为：74LS161寄存器1片，型号为：74LS194等（根据实际使用填写）3．实验内容及要求（1）验证寄存器（74LS194）、计数器（74LS161）的逻辑功能，通过实验填写功能表；（2）用74LS161及门电路分别采用复位法和置数法构成一位8421BCD码计数显示电路；（3）用74LS194及门电路构成有用的四位环型计数器。

常用实验器件引脚图1. 四2输入正与非门74LS00Y=ABVCC 4B 4Y 3B 3A3Y4A 1A 1B1Y 2A 2B 2YGND2. 四2输入正或非门74LS02Y=A+BVCC 4Y 4B 4A 3Y 3B3A1Y1A 1B 2Y 2A 2B GND3. 六反向器74LS04Y=AVCC 6A 6Y 5A 5Y 4A4Y1A 1Y2A 2Y 3A 3Y GNDY=ABVCC 4B 4A 4Y 3B 3A3Y1A 1B1Y 2A 2B 2Y GND5. 双4输入正与非门74LS20Y=ABCDVCC 2D 2C NC 2B 2A2Y1A 1BNC 1C 1D 1Y GND6. 双与或非门74LS512Y=(2A2B)+VCC 1B 1C 1D 1E 1F1Y1A2A 2B2C 2D 2Y GND(2C2D)1Y=(1A1B1C)+(1D1E1F)1Y=A VC C 4B 4A 4Y 3B 3A3Y1A 1B1Y 2A 2B 2Y GND⊕B=AB+A B8. 4位二进制计数器74LS93输入NC QA QD GND QB QC输入NC V NC NCA BR 0（1R 0（2注：A. 对BCD计数，输出QA连接输入B。

B. 对二五混合进制计数，输出QD连接输入A。

C. 输出QA连接输入B。

D. H=高电平L=低电平X=无关9. 四2-1线数据选择器/多路开关74LS157V C C G 4A 4B 4Y 3A 3B 3YS 1A 1B 1Y 2A 2B 2Y GND10. 74LS181B0A0S3S2S1S0CN M GNDF0F1F2VCC A1CM+4P A=B B1A2B2A3B3G F3A3A0~B3B0~S1S2S3M S0功能表（正逻辑）11. 4位双向通用移位寄存器74LS194V C C QA QB QC QD CP S1S2CR SR A B C D SL GND12． 八缓冲器74LS244VCC 2G 1Y 12A41Y 22A31Y 32A21Y 42A11G 1A12Y 41A22Y 31A32Y 21A42Y 1GND13． 八总线传送接收器74LS245VC C G B1B2B3B4B5B6B7B8D IR A1A2A3A4A5A6A7A8GN D14． 2114VCC R7A8A9D0D1D2D3WEA6A5A4A3A0A1GNDCSA22 1 1 4 FUNCTION TABLE15．EEPROM2864AN CA12A7A6A5A4A3A2A1A0I/O 0I/O 1I/O 2GND16． 4020十四级二进制计数器VCC Q11Q10Q8Q9R CLK Q1Q12Q13Q14Q6Q5Q7Q4GND17. EPROM2716 EEPROM2816A7A6A5A4A3A2A1A0VSSO0O1O2VC C A8O6O5O4A9VPP OE A10C E/PGM O7O318.双J-K 触发器（带清除器）74LS73A真值表1J 1Q GND 2K 2Q2Q1Q 1CK 1CLR 1K VCC 2CK 2CLR 2J19．ISP1016I /O 23I/O 18I/O 17I/O 16IN 2/MOD E Y 1/RESET VC C Y 2/SCLK I/O 15I/O 14I/O 13I/O 12ispEN /N C I /O 24I N 3I /O 22I /O 7G N DS D O /I N 1I /O8I/O 28I/O 29I/O 30I/O 31Y O VC C SD I/IN 0I/O 0I/O 1I/O 2I /O 27I /O 26I /O 25G N D I /O 21I /O 20I /O 19I /O 3I /O 4I /O 5I /O 6I /O 9I /O 10I /O 11。
