常用材料热处理

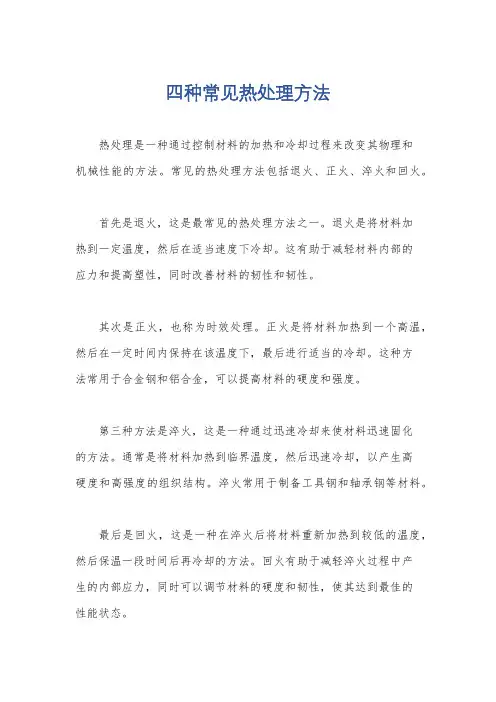

四种常见热处理方法
热处理是一种通过控制材料的加热和冷却过程来改变其物理和
机械性能的方法。

常见的热处理方法包括退火、正火、淬火和回火。

首先是退火，这是最常见的热处理方法之一。

退火是将材料加
热到一定温度，然后在适当速度下冷却。

这有助于减轻材料内部的
应力和提高塑性，同时改善材料的韧性和韧性。

其次是正火，也称为时效处理。

正火是将材料加热到一个高温，然后在一定时间内保持在该温度下，最后进行适当的冷却。

这种方
法常用于合金钢和铝合金，可以提高材料的硬度和强度。

第三种方法是淬火，这是一种通过迅速冷却来使材料迅速固化
的方法。

通常是将材料加热到临界温度，然后迅速冷却，以产生高
硬度和高强度的组织结构。

淬火常用于制备工具钢和轴承钢等材料。

最后是回火，这是一种在淬火后将材料重新加热到较低的温度，然后保温一段时间后再冷却的方法。

回火有助于减轻淬火过程中产
生的内部应力，同时可以调节材料的硬度和韧性，使其达到最佳的
性能状态。

以上所述的四种常见热处理方法，分别适用于不同类型的材料和工件，能够有效地改善材料的性能和延长其使用寿命。

通过合理选择和控制热处理方法，可以使材料达到最佳的力学性能和组织结构，从而满足不同工程应用的要求。

常见材料热处理方法部份材料热处理方法一、45 钢调质:1. 正常情况下加热温度在 810,840?之间:只要充分奥氏体化，加热温度越低越好。

2. 冷却中应注意的问题:热处理生产中最重要的一环就是冷却，很多热处理缺陷都产生在冷却中。

如:开裂、硬度不足、变形超差、局部有软点等等。

?出炉时不要慌忙，有时为怕不能淬硬而手忙脚乱。

只要不低于Ar3，是不会析出铁素体而影响表面硬度的。

?水温在冷却中相当重要，要严格控制水温不要超过 30?，若超过 30?，析出铁素体将是不可避免的，任你此后将工件冷透，硬度很难高于 300HB。

因此要严格控制水温不要超过 30?。

?工件入水后要不停的在水中移动，以快速破裂蒸汽膜而提高 500?以上的冷却速度，从而避免析出铁素体或珠光体，进而影响工件最终硬度。

?为避免复杂工件开裂，温度低于 300?以下可以出水空冷一会再水冷，当工件温度不超过 150?出水回火。

3. 严格按 45 钢的回火温度回火:一般取中偏下的回火温度，按 HRC=62-T×T/9000 进行计算，并结合每台炉子自身温差及淬火情况进行适当调整。

4. 其它注意事项:?对于小件，特别是 30mm 以下的工件，要注意淬裂的问题。

45 钢仍然可能开裂，在硬度要求不太高时，可以选择油淬。

?除严格按规定的温度回火外，应根据实际淬火情况调整回火参数。

?对于批量较大且要求硬度较高的小件，要特别注意在水中的搅动问题，以增加冷却能力。

否则，返工不可避免。

?选择合适的电炉，确保加热时间不可过长，长时间加热并不利于提高工件硬度。

二、合金结构钢调质:1. 合金结构钢调质:可以参照上面的要求。

应注意的是:由于加入合金元素，C 曲线不同程度右移，甚至改变了形状;提高了珠光体的稳定性，提高了钢的淬透性和淬硬性，淬裂倾向增加。

因此，对相同含碳量来说，各临界点有所升高，加热温度要略高一些，保温时间要适当延长，便于合金碳化物的分解;淬火冷却时要适当缩短水冷时间，增加空冷时间，从而避免开裂。

四种常见热处理方法热处理是一种通过加热和冷却金属材料来改变其物理和机械性能的方法。

在工程领域中，热处理被广泛应用于提高材料的硬度、强度、耐磨性和耐腐蚀性。

在本文中，我们将介绍四种常见的热处理方法，它们分别是退火、正火、淬火和回火。

首先，我们来介绍退火。

退火是通过加热金属至一定温度，然后缓慢冷却以减少内部应力和提高材料的韧性和可加工性。

退火分为全退火和局部退火两种类型，全退火是将整个工件均匀加热至临界温度，然后通过控制冷却速度来实现所需的组织和性能。

而局部退火则是只对工件的局部区域进行加热和冷却，以达到局部性能调整的目的。

其次，正火是一种加热工件至临界温度后，保温一定时间再进行适当速度冷却的热处理方法。

正火主要用于提高材料的硬度和强度，通常适用于低碳钢和合金钢等材料。

正火的目的是通过控制工件的显微组织来改善其性能，使其达到设计要求。

接下来是淬火，淬火是一种将加热至临界温度的金属工件迅速冷却至室温的热处理方法。

淬火可以使金属材料的表面产生高硬度和耐磨性，但内部会产生较大的残余应力，因此需要进行回火处理来提高其韧性和稳定性。

淬火是一种常用的金属热处理方法，适用于许多不锈钢、合金钢和工具钢等材料。

最后，回火是一种通过加热淬火后的工件至较低温度，保温一定时间后再进行适当速度冷却的热处理方法。

回火可以降低淬火后材料的脆性，提高其韧性和韧韧性，同时还可以调整材料的硬度和强度。

回火是淬火后的重要补充，能够使材料达到更好的综合性能。

总的来说，热处理是一种重要的金属材料加工工艺，能够显著改善材料的性能和使用寿命。

四种常见的热处理方法，即退火、正火、淬火和回火，各自具有不同的特点和适用范围，工程师和技术人员在实际应用中应根据材料的特性和要求选择合适的热处理方法，以实现最佳的性能和效果。

常用材料热处理工艺参数
常用材料的热处理工艺参数取决于材料的组织性能要求、工艺性能要
求和使用条件等因素。

下面以几种常见的材料为例，介绍一些主要的热处
理工艺参数。

碳钢是一种普遍使用的金属材料，其热处理工艺参数包括淬火温度、
回火温度、保温时间等。

一般来说，碳钢的淬火温度在800℃至900℃之间，回火温度在150℃至500℃之间。

保温时间通常为1小时到3小时。

不锈钢是一类具有良好耐腐蚀性能的材料，其热处理工艺参数包括退
火温度、固溶温度和时效温度。

退火温度一般在800℃至900℃之间，固
溶温度在1000℃至1200℃之间，时效温度在500℃至700℃之间。

保温时
间通常为1小时到5小时。

铝合金是一种轻质高强度的材料，其热处理工艺参数包括固溶温度、
时效温度和时效时间等。

固溶温度一般在480℃至520℃之间，时效温度
在150℃至250℃之间。

时效时间一般为1小时至10小时。

铜合金是一种导电性能良好的材料，其热处理工艺参数包括固溶温度、时效温度和时效时间等。

固溶温度一般在800℃至950℃之间，时效温度
在300℃至550℃之间。

时效时间一般为1小时至10小时。

上述只是对于不同材料几种常见的热处理工艺参数进行了简单的介绍，实际工艺参数还需要根据具体材料的特性和要求进行调整。

同时，热处理
工艺参数的选择也应考虑到工艺设备和生产成本等因素。

在实际应用中，
可以通过试验和实践来确定最佳的热处理工艺参数。

常用模具材料及热处理常用的模具材料有许多种，每一种材料都具有独特的特点和适用范围。

而热处理则是在模具制造过程中必不可少的一步，可以提高材料的硬度、强度和耐磨性，从而提高模具的使用寿命。

以下是几种常用的模具材料和热处理方法。

一、常用的模具材料：1.铝合金：铝合金具有良好的导热性能和成型性能，重量轻，价格便宜。

适用于制造小型模具或高精度的塑料模具。

2.铝青铜：铝青铜具有良好的导热性能、耐磨性能和耐腐蚀性能，适用于制造高速冲压模和注塑模。

3.铜合金：铜合金具有良好的导热性能和热膨胀系数，适用于制造大型的冲压模和注塑模。

4.微晶玻璃钢：微晶玻璃钢具有高强度、耐磨性和抗腐蚀性能，适用于制造大型的冲压模和注塑模。

5.构造钢：构造钢具有高强度和耐磨性能，适用于制造大型的冲压模。

6.热作模具钢：热作模具钢具有优良的耐热性和抗热疲劳性能，适用于制造高温下工作的模具。

7.不锈钢：不锈钢具有良好的耐腐蚀性能和高温强度，适用于制造化学模具和食品模具。

二、热处理方法：1.淬火：淬火是常用的热处理方法之一，通过迅速冷却材料，使其获得高硬度和高强度。

淬火温度和冷却介质根据材料的不同而不同。

2.回火：回火是淬火后的一个步骤，通过加热材料到一定温度并保持一段时间，降低材料的硬度和脆性，提高其抗冲击性和韧性。

3.淬火回火：将材料先进行淬火然后回火的组合处理，既能获得高硬度也能提高韧性。

4.预淬火：预淬火是在热处理之前先进行一次淬火，然后再进行其他热处理工艺，可以提高热处理的效果。

5.淬火再回火：在完全淬火和回火的基础上，再进行一次淬火和回火，以进一步提高材料的性能。

6.等温淬火：将材料加热到一个特定温度并保持一段时间，然后进行快速冷却，可以使材料获得均匀细小的组织和高硬度。

7.渗碳：通过在材料表面渗入一定的碳元素，提高材料的表面硬度和耐磨性。

总结：常用的模具材料有铝合金、铝青铜、铜合金、微晶玻璃钢、构造钢、热作模具钢和不锈钢等。

热处理方法包括淬火、回火、预淬火、淬火回火、等温淬火、淬火再回火和渗碳等。

常用材料及零件热处理
3.表面热处理方法特点和应用
表面热处理是通过改变零件表层组织，以获得硬度很高的马氏体，而保留心部韧性和朔性（即表面火），或同时表层的化学成分，以获得耐蚀、耐酸、耐碱性，及表层硬度更高的处理方法。

6.钢的淬透性
不同的钢种，接受淬火的能力不同，淬透层深度愈大，表明该钢种的淬透性愈好。

淬透性大的钢，其力学性能沿截面分布均匀；而淬透性小的钢心部力学性能低。

但全部淬透的工件，通常表面残留拉应力，对工件承受疲劳不利，工件热处理中也易变形开裂。

未淬透工件表面可残留压应力，反而有一定好处。

淬透层深度是指由淬火表面马氏体---50％马氏体+50％珠光体层的深度。

碳钢的淬透性低。

在设计大尺寸零件时，用碳钢正火比用碳钢调质更经济，而效果相似。

直径较大并具有几个台阶的台阶轴，需经调质处理时，考虑到淬透性影响，应先粗车成形，然后调质。

如果以棒料先调质，再车外圆，由于直径大，表面淬透层浅，阶梯轴尺寸较小的部分调质后的组织在粗车时可能被车去，起不到调质作用。

7.几种典型零件热处理示例
机床齿轮等零件常用材料及热处理。

常用的热处理工艺及目的
一、常用热处理工艺：
1、回火：通过加热和慢速冷却，以改善金属材料机械性能和提高组
织稳定性。

2、正火：用于改善金属材料的组织结构，改善其界面性能。

3、退火：通过加热和慢速冷却，以减软、增韧和提高可塑性的目的
而进行热处理。

4、淬火：通过加热和快速冷却的热处理，使金属材料具有高的强度、韧性和良好的耐磨性。

5、硬质化处理：使金属材料具有超强的硬度和韧性，提高耐磨性和
热强度。

6、马氏体稳定化处理：针对一些特定材料，利用恒定温度和时间，
使马氏体组织达到稳定。

7、球化处理：通过加热和冷却，使金属材料表面组织形成球状结晶，从而改善表面性能。

8、脆化处理：通过调节温度和时间，使金属材料变得脆性，以便后
期的热处理。

二、常用热处理的目的：
1、为了改善金属材料的机械性能，提高其强度、韧性和硬度等。

2、为了改善金属材料的抗磨性，耐腐蚀性和热强度等。

3、为了改变材料组织结构，改善显微组织形貌，改变金属材料的晶粒大小。

4、为了改善金属材料的界面性能，使其变为球状结晶，从而改善了其可塑性和抗锈腐性。

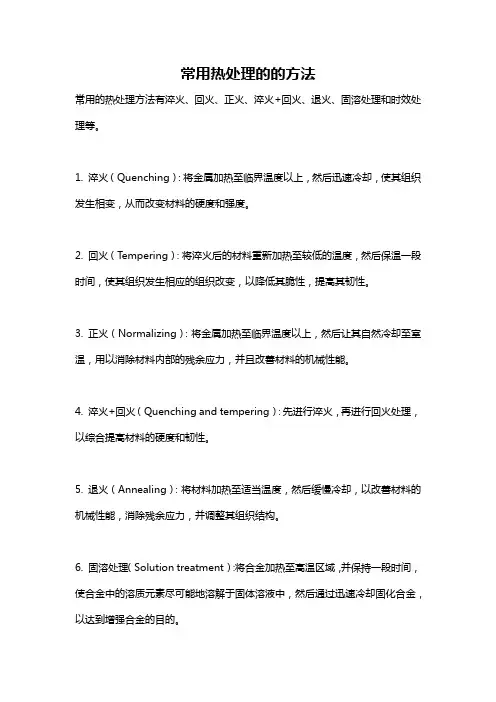

常用热处理的的方法
常用的热处理方法有淬火、回火、正火、淬火+回火、退火、固溶处理和时效处理等。

1. 淬火（Quenching）：将金属加热至临界温度以上，然后迅速冷却，使其组织发生相变，从而改变材料的硬度和强度。

2. 回火（Tempering）：将淬火后的材料重新加热至较低的温度，然后保温一段时间，使其组织发生相应的组织改变，以降低其脆性，提高其韧性。

3. 正火（Normalizing）：将金属加热至临界温度以上，然后让其自然冷却至室温，用以消除材料内部的残余应力，并且改善材料的机械性能。

4. 淬火+回火（Quenching and tempering）：先进行淬火，再进行回火处理，以综合提高材料的硬度和韧性。

5. 退火（Annealing）：将材料加热至适当温度，然后缓慢冷却，以改善材料的机械性能，消除残余应力，并调整其组织结构。

6. 固溶处理（Solution treatment）：将合金加热至高温区域，并保持一段时间，使合金中的溶质元素尽可能地溶解于固体溶液中，然后通过迅速冷却固化合金，以达到增强合金的目的。

7. 时效处理（Aging）：在固溶处理完成后，将材料在较低温度下持续保温一段时间，使合金内的固溶溶质元素重新结晶析出，生成细小的析出相，从而提高材料的强度和硬度。

需要注意的是，热处理方法的选择取决于具体的金属材料和目标性能要求，不同的材料和要求可能需要不同的热处理方法或者组合使用多种热处理方法。

常用材料热处理表面处理1. 引言1.1 热处理的概念热处理是指通过对金属材料进行加热和冷却过程，以改变其结构和性能的方法。

热处理是金属材料加工中非常重要的一环，可以显著提高材料的硬度、强度、韧性和耐磨性等性能，同时也可以改善材料的加工性能和使用寿命。

热处理的原理是通过控制材料的组织结构来控制材料的性能，通过调整材料的晶粒大小、分布和相变来实现这一目的。

在实际生产中，热处理通常包括退火、正火、淬火和回火等工艺，每种工艺都有不同的加热温度、保温时间和冷却速度要求，以实现不同的材料性能要求。

热处理过程中需要严格控制各个参数，以确保获得理想的材料性能。

热处理不仅可以提高材料的整体性能，还可以为表面处理提供基础。

表面处理是指通过改变材料表面的化学、物理性质来增强其表面硬度、耐磨性、耐腐蚀性等性能的方法。

热处理和表面处理往往结合应用，共同提升材料的整体性能。

在工程领域中，热处理和表面处理被广泛应用于各种金属制品的生产和加工过程中。

1.2 表面处理的重要性表面处理作为热处理的重要环节之一，在材料加工领域扮演着至关重要的角色。

通过表面处理，可以改善材料的表面性能，增强其耐磨、耐腐蚀、耐疲劳等性能，延长材料的使用寿命。

表面处理还可以提高材料的工艺加工性能，使其更易加工、更具韧性。

表面处理还可以美化材料的外观，提升产品的市场竞争力。

在今天日益激烈的市场竞争中，产品质量和性能要求越来越高，而表面处理正是满足这些要求的关键技术之一。

通过合理选择表面处理方法，可以使产品具有更好的耐用性和功能性，从而提高产品的附加值和市场竞争力。

表面处理不仅是材料加工领域中的一个重要环节，更是现代制造业中不可或缺的一部分。

通过对表面处理的深入研究和应用，可以进一步推动材料加工技术的发展，推动产品质量的提升，推动整个行业的进步和发展。

2. 正文2.1 热处理常用材料热处理常用材料包括钢、铝、铜、镍等金属材料以及塑料、陶瓷等非金属材料。

钢是最常见的热处理材料之一，通过控制加热和冷却过程可以改变钢的组织和性能，使其具有不同的硬度、强度和耐腐蚀性。

热处理的材料
热处理是一种通过加热和冷却来改变材料性能的工艺。

在工程领域中，热处理被广泛应用于各种材料，包括金属、合金、塑料和玻璃等。

通过热处理，材料的硬度、强度、耐磨性、耐腐蚀性和导电性等性能可以得到显著提高，从而满足不同工程需求。

热处理的材料主要包括钢铁、铝合金、铜合金和镍合金等。

钢铁是最常见的热处理材料之一，其主要包括淬火、回火、正火和退火等工艺。

通过不同的热处理工艺，钢铁材料可以获得不同的组织结构和性能。

例如，淬火可以使钢铁材料获得高硬度和强度，适用于制造刀具和轴承等零部件；而回火则可以降低材料的硬度，提高韧性，适用于制造弹簧和齿轮等零部件。

铝合金是另一种常见的热处理材料，其主要包括固溶处理、时效处理和强化处理等工艺。

固溶处理可以使铝合金中的固溶体溶解，从而提高材料的塑性和可加工性；而时效处理则可以通过沉淀硬化作用，提高材料的强度和硬度，适用于制造航空航天和汽车等领域的零部件。

铜合金和镍合金也是常见的热处理材料，它们通常通过固溶处理、时效处理和退火等工艺来改善材料性能。

固溶处理可以提高材料的塑性和可加工性，适用于制造电子器件和导电材料；而时效处理则可以提高材料的强度和耐腐蚀性，适用于制造船舶和化工设备等领域的零部件。

总的来说，热处理是一种非常重要的材料改性工艺，通过热处理，材料的性能可以得到显著提高，从而满足不同工程领域的需求。

不同材料的热处理工艺各有特点，需要根据具体材料的组织结构和性能要求来选择合适的热处理工艺，以获得最佳的材料性能。

在实际工程应用中，热处理工艺需要严格控制加热温度、保温时间和冷却速度等参数，以确保材料的性能得到有效改善，从而提高工程零部件的使用寿命和安全性。

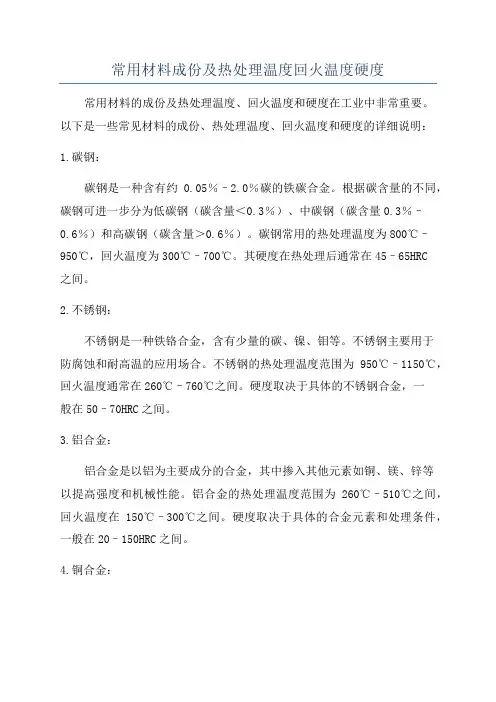

常用材料成份及热处理温度回火温度硬度常用材料的成份及热处理温度、回火温度和硬度在工业中非常重要。

以下是一些常见材料的成份、热处理温度、回火温度和硬度的详细说明：1.碳钢：碳钢是一种含有约0.05％–2.0％碳的铁碳合金。

根据碳含量的不同，碳钢可进一步分为低碳钢（碳含量＜0.3％）、中碳钢（碳含量0.3％–0.6％）和高碳钢（碳含量＞0.6％）。

碳钢常用的热处理温度为800℃–950℃，回火温度为300℃–700℃。

其硬度在热处理后通常在45–65HRC之间。

2.不锈钢：不锈钢是一种铁铬合金，含有少量的碳、镍、钼等。

不锈钢主要用于防腐蚀和耐高温的应用场合。

不锈钢的热处理温度范围为950℃–1150℃，回火温度通常在260℃–760℃之间。

硬度取决于具体的不锈钢合金，一般在50–70HRC之间。

3.铝合金：铝合金是以铝为主要成分的合金，其中掺入其他元素如铜、镁、锌等以提高强度和机械性能。

铝合金的热处理温度范围为260℃–510℃之间，回火温度在150℃–300℃之间。

硬度取决于具体的合金元素和处理条件，一般在20–150HRC之间。

4.铜合金：铜合金是以铜为基础的合金，常用元素包括锌、锡、铝等。

铜合金的热处理温度通常在400℃–900℃之间，回火温度在200℃–600℃之间。

硬度取决于具体的合金元素和处理条件，一般在30–150HRC之间。

5.钛合金：钛合金是以钛为主要成分的合金，小量加入其他元素如铝、钒、镁等以提高机械性能。

钛合金的热处理温度范围在800℃–1000℃之间，回火温度通常在500℃–700℃之间。

硬度取决于具体的合金元素和处理条件，一般在20–40HRC之间。

需要注意的是，以上的热处理温度和回火温度仅为一般范围，具体的处理温度和硬度还需要根据具体的材料性质和应用要求来确定。

在实际应用中，热处理温度和回火温度的选择对最终的材料性能和硬度有着重要影响，需要根据具体的应用场景和要求来进行调整。

常见材料热处理方式及目的常见材料热处理1、45（S45C）常见热处理45号钢为优质碳素结构钢，也称为油钢，硬度不高，易于切削加工。

调质处理是其常见热处理方法，包括淬火和高温回火。

淬火温度为840±10℃，水冷后硬度可达55~58HRC，极限可达62HRC；回火温度为600±10℃，出炉后空冷，硬度为20~30HRC。

调质处理后的零件具有良好的综合机械性能，广泛应用于各种重要的结构零件，特别是在交变负荷下工作的连杆、螺栓、齿轮和轴类等。

但表面硬度较低，不耐磨。

可用调质+表面淬火提高零件表面硬度。

实际应用的最高硬度为HRC55（高频淬火HRC58）。

2、40Cr（SCr440）常见热处理40Cr为优质碳素合金钢，属于低淬透性调质钢，具有很高的强度、良好的塑性和韧性，即具有良好的综合机械性能。

Cr能增加钢的淬透性，提高钢的强度和回火稳定性。

调质处理是其常见热处理方法，淬火温度为850℃±10℃，油冷后硬度可达45~52HRC；回火温度为520℃±10℃，水、油冷后硬度为32~36HRC。

40Cr钢常用于制造汽车的连杆、螺栓、传动轴及机床的主轴等零件。

不同回火温度可得到不同硬度。

3、T10（SK4）常见热处理T10碳素工具钢强度及耐磨性均较T8和T9高，但热硬性低，淬透性不高且淬火变形大，晶粒细，在淬火加热时不易过热，仍能保持细晶粒组织。

淬火后钢中有未溶的过剩碳化物，所以耐磨性高，用于制造具有锋利刀口和有少许韧性的工具。

淬火+低温回火是其常见热处理方法，淬火温度为780±10℃，保温50min左右或淬透。

先淬如20~40℃的水或5%盐水，冷至250~300℃，转入20~40℃油中冷却至温热，可得到硬度62~65HRC；回火温度为160~180℃，保温1.5~2h，回火后硬度为60~62HRC。

以下是各种钢材的硬度和化学成分：12CrNi3：回火后硬度30-35HRC，主要成分为碳、硅、锰、铬、镍。

材料的热处理
材料的热处理是指通过加热和冷却等一系列工艺对材料进行处理，以改变其结构和性能的方法。

常见的热处理工艺包括退火、淬火、正火和回火等。

下面将对这些热处理工艺进行介绍。

1. 退火：将材料加热到一定温度，然后缓慢冷却，目的是消除材料内部的应力和晶界缺陷，提高材料的塑性和韧性。

退火工艺常用于冷加工后的金属材料，如钢材。

2. 淬火：将材料加热到高温，然后迅速冷却，使材料快速从奥氏体变成马氏体。

这样可以使材料的硬度和强度得到提高，但韧性会减少。

淬火常用于制造刀具、弹簧等需要高硬度和强度的金属材料。

3. 正火：将材料加热到一定温度，然后在空气中冷却，使材料的组织细化，提高材料的韧性。

正火常用于中碳钢和中合金钢等材料的热处理。

4. 回火：将材料先淬火再加热到一定温度，然后冷却。

通过回火可以改变淬火过硬的材料的组织和性能，降低硬度和强度，提高韧性。

回火常用于制造工具和机械零件等材料。

除了上述几种常见的热处理工艺，还有一些特殊的热处理工艺，如表面处理、固溶处理等。

表面处理是指对材料的表面进行加热处理，以形成一层具有特殊功能或特殊性能的表面层，如渗碳、氮化、氧化等。

固溶处理是对某些金属合金进行加热到固溶温度进行溶解处理，然后快速冷却，目的是消除合金中的过饱和相，提高合金的强度和硬度。

总之，材料的热处理是一种重要的金属材料加工工艺，可以通过改变材料的结构和性能，提高材料的塑性、韧性、硬度和强度。

通过选择合适的热处理工艺，可以使材料适应不同的使用要求，延长材料的使用寿命，提高材料的性能。

常用的热处理方式热处理是一种通过改变材料的晶体结构和性能来达到预定目标的方法。

常见的热处理方式包括退火、正火、淬火、回火和表面处理等。

下面将对这些常用的热处理方式进行详细介绍。

1. 退火退火是一种通过加热和慢速冷却的方式来改善材料的性能的热处理方法。

退火可以消除材料中的应力、提高材料的韧性和塑性，并调整晶体的结构和组织。

在退火过程中，材料通常会被加热到高于临界温度，然后慢慢冷却到室温。

2. 正火正火是一种通过加热材料到适当温度并保持一段时间后，快速冷却的热处理方法。

正火能够提高材料的硬度和强度，并调整材料的组织结构。

在正火过程中，材料的加热温度和保温时间是关键因素，需要根据具体材料的特性和要求来确定。

3. 淬火淬火是一种通过将材料迅速冷却到室温以下来改变其结构和性能的热处理方法。

淬火可以使材料达到高硬度和高强度，但也容易产生脆性。

在淬火过程中，材料通常会被迅速浸入冷却介质中，如水、油或盐水，以快速冷却材料。

4. 回火回火是一种通过加热已经淬火的材料到适当温度并保持一段时间后，再经过适当冷却的热处理方法。

回火可以减轻淬火带来的脆性，提高材料的韧性和塑性。

在回火过程中，材料的回火温度和保温时间需要根据具体材料的要求来确定。

5. 表面处理表面处理是一种通过改变材料表面的化学和物理性质来改善材料的表面质量和性能的方法。

常见的表面处理方式包括镀层、氮化、渗碳、氧化和喷丸等。

表面处理可以提高材料的耐腐蚀性、耐磨性和耐热性，同时也可以改善材料的外观和光洁度。

总结起来，退火、正火、淬火、回火和表面处理是常见的热处理方式。

它们通过改变材料的结构和性能，可以满足不同材料在不同应用场景下的要求。

在进行热处理时，需要根据具体材料的特性和要求，选择合适的热处理方式，并确保热处理过程的控制和操作准确无误，以获得期望的材料性能。

热处理方法在材料工程领域，热处理是一种常见的工艺，用于改变材料的性能和结构。

它通过改变材料的晶体结构、组织和化学成分，可以实现材料的硬度、强度、韧性和耐热性等性能的改善。

本文将介绍几种常见的热处理方法，并讨论它们的原理和应用。

1. 淬火淬火是一种常用的热处理方法，通过迅速冷却材料以获得高硬度和高强度。

淬火的原理是将材料加热至临界温度以上，使其晶体结构变为奥氏体，然后迅速冷却至室温。

这种快速冷却将阻止晶体重新排列，从而在材料中形成了一种称为马氏体的高硬度组织。

淬火常用的冷却介质包括水、油和盐水。

淬火可以用于钢材、铝合金和铜合金等材料的处理，以提高其硬度和强度。

2. 灭火退火灭火退火是一种常见的热处理方法，用于消除材料中的内应力，改善其塑性和韧性。

这种方法通常通过加热材料至高温后，迅速冷却至室温来实现。

这种快速冷却能够使材料中的晶体结构重新排列，并消除内应力。

灭火退火常用于焊接和沉积工艺后的材料处理，以减少应力和变形。

3. 固溶处理固溶处理是一种热处理方法，用于改变合金材料的性能和结构。

该方法通过将合金材料加热至高温，使固溶元素溶解在基体晶体中，然后通过迅速冷却来固定这些溶解的元素。

这种方法可以改变合金材料的力学性能和耐腐蚀性能。

固溶处理常用于铝合金、镍基合金和钛合金等材料的制备和改性。

4. 时效处理时效处理是一种常见的热处理方法，用于增强合金材料的强度和韧性。

该方法通过固溶处理后，将材料再次加热至较低的温度并保持一段时间。

在这个时间段内，固溶的元素会重新配置并形成稳定的强化相。

通过时效处理，合金材料的硬度和强度可以显著提高。

时效处理常用于铝合金、镍基合金和钛合金等材料的生产中。

5. 渗碳处理渗碳处理是一种热处理方法，主要用于提高钢材的表面硬度和耐磨性。

该方法通过将钢材加热至高温，然后将其浸入含有碳的固体或液体介质中，使钢材表面富含碳元素。

碳元素会在钢材表面形成一层高碳含量的表面层，提高钢材的硬度和耐磨性。

四种常见热处理方法热处理是指通过加热、保温和冷却等方法，改变材料的组织结构和性能的工艺。

在工程领域中，热处理是一种非常重要的材料处理方法，可以显著提高材料的硬度、强度、韧性和耐磨性等性能。

在实际应用中，常见的热处理方法包括淬火、回火、正火和等温淬火等。

下面我们将逐一介绍这四种常见的热处理方法。

首先，淬火是一种通过快速冷却来使材料表面或整体组织发生变化的热处理方法。

淬火可以显著提高材料的硬度和强度，但同时也会降低材料的韧性。

淬火的过程包括加热材料至临界温度以上，然后迅速冷却至室温。

这种方法适用于大多数碳钢和合金钢材料。

其次，回火是一种通过加热材料至一定温度，然后保温一段时间，最后冷却的热处理方法。

回火可以有效减轻材料的脆性，提高其韧性和延展性。

回火的温度和时间会影响材料的硬度和强度，通常用于减轻淬火后产生的内应力和改善材料的加工性能。

正火是一种通过加热材料至适当温度，然后在空气中冷却的热处理方法。

正火可以使材料的组织结构更加均匀，提高其塑性和韧性。

正火的温度和时间取决于材料的成分和要求的性能，通常用于低碳钢和合金钢的处理。

最后，等温淬火是一种通过加热材料至临界温度，然后在适当温度下保温一段时间，最后冷却的热处理方法。

等温淬火可以使材料获得较高的强度和硬度，同时保持一定的韧性。

这种方法适用于高碳钢和合金钢等材料的处理。

总的来说，不同的热处理方法适用于不同的材料和要求的性能。

正确选择和控制热处理方法，可以使材料发挥最佳的性能，提高其使用寿命和安全性。

因此，在实际应用中，需要根据具体情况合理选择和操作热处理方法，以确保材料获得最佳的性能。

四种常见热处理方法
首先是退火，退火是指将金属材料加热至一定温度，保持一定时间后，再以适
当速度冷却到室温的热处理工艺。

退火可以消除金属材料中的应力，改善塑性和韧性，降低硬度，提高加工性能。

退火分为全退火、球化退火、等温退火等不同类型，适用于不同的金属材料和工艺要求。

其次是正火，正火是指将金属材料加热至一定温度，保温一段时间后，再以适
当速度冷却到室温的热处理工艺。

正火可以使金属材料的组织变细，提高硬度和强度，改善耐磨性和耐磨损性能。

正火常用于碳钢、合金钢等材料的热处理中。

接下来是淬火，淬火是指将金属材料加热至临界温度以上，保温一定时间后，
迅速冷却到室温的热处理工艺。

淬火可以使金属材料的组织变质，提高硬度和强度，但同时会降低韧性。

淬火常用于高碳钢、合金钢等材料的热处理中。

最后是回火，回火是指将经过淬火处理的金属材料加热至一定温度，保温一定
时间后，再以适当速度冷却到室温的热处理工艺。

回火可以消除淬火时产生的内应力，改善金属材料的韧性和塑性，同时保持一定的硬度和强度。

回火常用于淬火处理后的金属材料，以提高其综合性能。

总的来说，不同的热处理方法适用于不同的金属材料和工艺要求，可以通过合
理选择和控制热处理工艺参数，达到预期的组织和性能调控效果。

因此，在工程实践中，对于不同的金属材料，要根据具体情况选择合适的热处理方法，以提高材料的使用性能和延长使用寿命。

各种材料热处理
【45#钢】⼀般重要零件，使⽤最⼴泛，调质硬度HRC26-32（相当于HB220-280），淬⽕硬度HRC45-50
出⼚的硬度（未热处理之前的硬度⼀般是HRC28左右，所以，调质并不能显著提⾼硬度，调质是为了提⾼材料的综合⼒学性能，强度和刚度），
如果零件只受摩擦，⽽不受很⼤的⼒，就直接淬⽕⾄HRC50-55，不要回⽕，⼀般承受交变载荷的零件⼤多采⽤＂调质“处理，调质HRC28-32。

【40Cr】⼀般重要的零件，综合性能⽐45#钢好，⽐如重要的齿轮，轴等等不宜使⽤45#，就⽤40Cr，⼀般调质处理硬度HRC32-38（相当于HB301-340），淬⽕硬度HRC45-50
【SKD11】⼀般⽤在需要摩擦和撞击的结构，模具钢，⼯具钢（尺⼨稳定性好），淬⽕硬度HRC58-62
低碳钢如果想硬度⾼，先要渗碳，提⾼碳含量，再淬⽕，这样能保证表⾯硬度，同时⼼部韧性好
中碳钢不需要渗碳，直接淬⽕即可。
