火灾自动报警系统资料汇总

注册消防工程师火灾自动报警系统知识点汇总1.火灾探测器根据其探测火灾特征参数的不同，可以分为感烟、感温、感光、气体、复合五种基本类型。

2.消防联动控制系统由消防联动控制器、消防控制室图形显示装置、消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

3.火灾探测报警系统（1）触发器件：在火灾自动报警系统中，自动或手动产生火灾报警信号的器件称为触发器件，主要包括火灾探测器和手动火灾报警按钮。

（2）电源：火灾自动报警系统属于消防用电设备，其主电源应当采用消防电源，备用电源可采用蓄电池。

（3）火灾报警装置：在火灾自动报警系统中，用以接收、显示和传递火灾报警信号，并能发出控制信号和具有其他辅助功能的控制指示设备称为火灾报警装置。

4.火灾自动报警系统形式的选择（1）仅需要报警，不需要联动自动消防设备的保护对象宜采用区域报警系统；（2）不仅需要报警，同时需要联动自动消防设备，且只需设置一台具有集中控制功能的火灾报警控制器和消防联动控制器的保护对象，应采用集中报警系统，并应设置一个消防控制室；（3）设置两个及两个以上消防控制室的保护对象，或已设置两个及两个以上集中报警系统的保护对象，应采用控制中心报警系统。

5.控制中心报警系统的设计（1）有两个及两个以上消防控制室时，应确定其中一个为主消防控制室。

（2）主消防控制室应能显示所有火灾报警信号和联动控制状态信号，并应能控制重要的消防设备。

各分消防控制室内的消防设备之间可以互相传输并显示状态信息，但不应互相控制。

6.下列场所宜选择点型感烟火灾探测器：饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室、商场等，计算机房、通信机房、电影或电视放映室等，楼梯、走道、电梯机房、车库等，书库、档案库等。

7.符合下列条件之一的场所，宜选择点型感温火灾探测器，且应根据使用场所的典型应用温度和最高应用温度选择适当类别的感温火灾探测器；相对湿度经常大于 95%；可能发生无烟火灾；有大量粉尘；吸烟室等在正常情况下有烟或蒸气滞留的场所；厨房、锅炉房、发电机房、烘干车间等不宜安装感烟火灾探测器的场所；需要联动熄灭“安全出口”标志灯的安全出口内侧；其他无人滞留且不适合安装感烟火灾探测器，但发生火灾时需要及时报警的场所。

13 火灾自动报警系统13.1 一般规定13.1.1本章适用于民用建筑内火灾自动报警系统的设计。

13.1.2火灾自动报警系统的设计，应根据保护对象的特点，做到安全适用、技术先进、经济合理、管理维护方便。

【注释】火灾自动报警与联动控制系统的设计，是一项政策性很强，技术性复杂，同时涉及消防法规，涉及人身和财产安全的工作，故其从业人员，应该熟练掌握与消防有关的国家现行标准、规范、法律。

现在使用的有《火灾自动报警系统设计规范》GB50116，《高层民用建筑设计防火规范》GB50045、《建筑设计防火规范》GB50016以及各种类型的单项建筑设计规范中的消防内容等。

本规范在修订时，凡涉及火灾自动报警系统保护对象分级、报警及探测区域的划分、各类报警系统的设计要求、火灾探测器的选择及火灾探测器的设置等内容，都规定了按相关国家标准执行，未做相关条文的引用，仅在相关部分根据民用建筑的特点，做了相应的补充。

原规范本章为“火灾自动报警及联动控制”，本次修订为“火灾自动报警系统”，而消防联动控制属于自动报警中的一部分内容。

13.1.3下列民用建筑应设置火灾自动报警系统:1高层建筑1）有消防联动控制要求的一、二类高层住宅的公共场所；2）建筑高度超过24m的其它高层民用建筑，以及与其相连的建筑高度不超过24m的裙房。

2多层及单层建筑1）九层及九层以下的设有空气调节系统，建筑装修标准高的住宅；2）建筑高度不超过24m的单层及多层公共建筑；3）单层主体建筑高度超过24m的体育馆、会堂、影剧院等公共建筑；4）设有机械排烟的公共建筑；5）除敞开式汽车库以外的Ⅰ类汽车库，高层汽车库、机械式立体汽车库、复式汽车库，采用升降梯作汽车疏散口的汽车库。

3地下民用建筑1）铁道、车站、汽车库（Ⅰ、Ⅱ类）；2）影剧院、礼堂；3）商场、医院、旅馆、展览厅、歌舞娱乐、放映游艺场所；4）重要的实验室、图书库、资料库、档案库。

【注释】民用建筑按其高度分为高层民用建筑、多层和单层民用建筑及地下民用建筑三种类型。

火灾自动报警系统分项报验资料
火灾自动报警系统质量保证资料核查表
设备、材料相关证件汇总表
编号：7
火灾自动报警系统绝缘电阻测试记录
编号：A-5
火灾自动报警系统配管(配线)隐蔽验收记录
火灾自动报警系统感烟探测器安装检查记录
编号：A-9
火灾自动报警系统探测、报警点全点试验记录
编号：A-13
火灾自动报警系统联动控制点全点试验记录
编号：A-14
手动报警按钮安装检查记录
消火栓报警按钮安装检查记录
编号：A-8
火灾自动报警系统警报装置安装检查记录
编号：A-10
火灾自动报警系统调试报告
火灾自动报警系统自检报告
编号：A-16。

火灾报警系统培训资料一、火灾报警系统的基本原理火灾报警系统是用来发现、报警和控制火灾的系统，它主要包括火灾检测器、报警控制器和报警装置等组成部分。

其基本原理是通过安装在建筑物内的火灾检测器，及时发现火灾的烟雾、温度变化等异常情况，将信号传输到报警控制器，再由控制器进行解析，并触发报警装置，及时提醒人们逃生和进行灭火。

二、火灾报警系统的组成部分1. 火灾检测器：主要有烟雾探测器、温度探测器、光谱探测器等，用于监测建筑物内的火灾情况。

2. 报警控制器：用于接收和解析火灾检测器传来的信号，并控制报警装置的开启和关闭。

3. 报警装置：主要包括火灾声光报警器、手动报警按钮等，用于发出警报信号，提醒人员逃生和进行灭火。

三、火灾报警系统的使用方法1. 定期维护检测：定期对火灾报警系统进行检测和维护，确保各个组成部分的正常运行。

2. 预防误报：避免在使用过程中产生误报，避免引起不必要的恐慌和混乱。

3. 火灾演练：定期组织火灾演练，让员工熟悉火灾报警系统的使用方法和逃生路线。

四、火灾报警系统的安装要求1. 安装位置：将火灾检测器安装在易燃易爆的场所、人员密集的地方和火灾隐患较大的区域。

2. 防水防腐：对于安装在潮湿环境中的火灾报警系统，需要具备防水防腐的功能，确保系统的正常运行和使用寿命。

3. 易于维护：火灾报警系统安装位置便于维护和保养，作业人员易于进行检查和维护。

五、火灾报警系统的维护保养1. 定期检测：定期对火灾报警系统进行检测，确保各个部件正常运行，保持系统的灵敏度和准确性。

2. 及时维修：发现故障和问题时，及时进行维修和更换部件，确保系统的可靠性和安全性。

3. 保持清洁：定期对火灾检测器进行清洁和除尘，防止灰尘和杂物影响系统的正常运行。

以上就是关于火灾报警系统的培训资料，希望大家能够加强对火灾报警系统的了解和使用，确保人员和财产的安全。

火灾报警系统是预防和应对火灾的重要措施之一，希望大家能够重视并严格执行相关操作规程，有效避免火灾危害带来的损失。

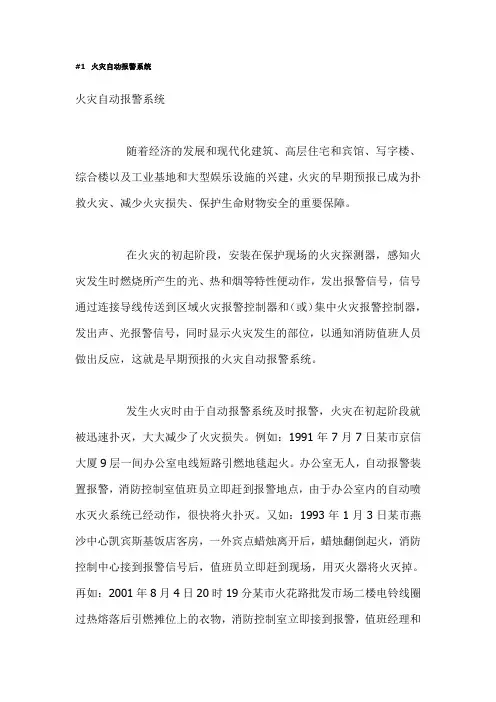

#1 火灾自动报警系统火灾自动报警系统随着经济的发展和现代化建筑、高层住宅和宾馆、写字楼、综合楼以及工业基地和大型娱乐设施的兴建，火灾的早期预报已成为扑救火灾、减少火灾损失、保护生命财物安全的重要保障。

在火灾的初起阶段，安装在保护现场的火灾探测器，感知火灾发生时燃烧所产生的光、热和烟等特性便动作，发出报警信号，信号通过连接导线传送到区域火灾报警控制器和（或）集中火灾报警控制器，发出声、光报警信号，同时显示火灾发生的部位，以通知消防值班人员做出反应，这就是早期预报的火灾自动报警系统。

发生火灾时由于自动报警系统及时报警，火灾在初起阶段就被迅速扑灭，大大减少了火灾损失。

例如：1991年7月7日某市京信大厦9层一间办公室电线短路引燃地毯起火。

办公室无人，自动报警装置报警，消防控制室值班员立即赶到报警地点，由于办公室内的自动喷水灭火系统已经动作，很快将火扑灭。

又如：1993年1月3日某市燕沙中心凯宾斯基饭店客房，一外宾点蜡烛离开后，蜡烛翻倒起火，消防控制中心接到报警信号后，值班员立即赶到现场，用灭火器将火灭掉。

再如：2001年8月4日20时19分某市火花路批发市场二楼电铃线圈过热熔落后引燃摊位上的衣物，消防控制室立即接到报警，值班经理和保安员跑到现场后，防火卷帘门正在下降，喷水系统已启动喷水，火灾很快被扑灭，保住了上千万元的财产。

但是，未装设火灾自动报警系统或系统失效的场所，待人们发现火灾时，往往小火已成大火，虽经人们奋力扑救，仍旧造成财产和人员伤亡的严重损失。

这样的情况不胜枚举。

例如：1997年10月21日凌晨4时某市牡丹宾馆发生火灾，造成22人死亡、12人受伤，过火面积1577m2，直接经济损失近200万元。

原因是1997年4月火灾自动报警系统发生一次误报，宾馆老板下令切断自动报警系统的电源，致使火灾时系统失去报警作用。

并且当晚值班员睡觉，保安员未发现，而火灾是被邻近的一住户发现，打119报警后，又告诉了宾馆值班员和保安员。

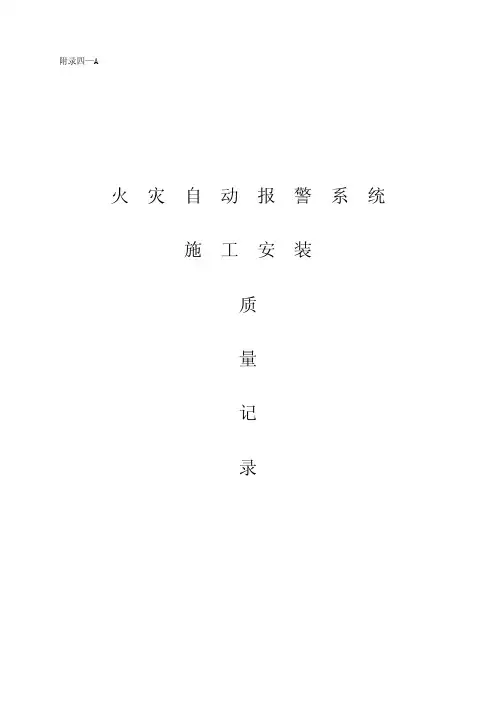

附录四—A火灾自动报警系统施工安装质量记录目录火灾自动报警系统质量保证资料核查表编号：A-1第册第页火灾自动报警系统技术交底记录编号：3第册第页火灾自动报警系统施工组织设计（方案）编号：5注：如本页不够填写，可附后。

第册第页火灾自动报警系统开工报告编号：6第册第页火灾自动报警系统设备、材料相关证件汇总表编号：7注：各种证件整理附后。

第册第页页脚火灾自动报警系统设备开箱检查记录编号：8第册第页火灾自动报警系统材料检查记录编号：9第册第页火灾自动报警系统配管/配线安装检查记录编号：A-2页脚第册第页页脚火灾自动报警系统电缆敷设检查记录编号：A-3第册第页火灾自动报警系统消防配电线路敷设检查记录编号：10第册第页火灾自动报警系统接地电阻测试记录编号：A-4第册第页火灾自动报警系统绝缘电阻测试记录编号：A-5第册第页火灾自动报警系统配管配线隐蔽验收记录编号：A-6第册第页火灾自动报警系统电缆敷设隐蔽验收记录编号：A-7第册第页火灾自动报警系统报警控制器安装检查记录编号：A-8第册第页火灾自动报警系统联动控制器安装检查记录编号：A-9第册第页火灾自动报警系统探测器安装检查记录编号：A-10第册第页页脚续表编号:A-10第册第页页脚续表编号：A-10第册第页页脚火灾自动报警系统手动报警按钮安装检查记录编号：A-11第册第页火灾自动报警系统警报装置安装检查记录编号：A-12火灾自动报警系统探测、报警点全点试验记录编号：A-13第册第页第册第页火灾自动报警系统联动控制点全点试验记录编A-14第册第页续表编号：A-14第册第页火灾自动报警系统调试报告编号：A-15第册第页第册第页火灾自动报警系统系统自检报告编号：A-16第册第页A-16续表编号第册第页续表编号A-16火灾自动报警系统试运行记录编号：A-17第册第页火灾自动报警系统竣工报告编号：12第册第页火灾自动报警系统设备移交清单编号：13第册第页。

附录四—A火 灾 自 动 报 警 系 统施 工 安 装质量记录目 录序资 料 名 称 编号 页数 号1 火灾自动报警系统质量保证资料核查表 A-12 图纸会审记录 13 设计变更明细表 24 技术交底记录 35 施工技术核定单 46 施工组织设计（方案） 57 开工报告 68 设备材料相关证件汇总表 79 设备开箱检查记录 810 材料检查记录 911 火灾自动报警系统配管、配线安装检查记录 A-212 火灾自动报警系统电缆敷设检查记录 A-313 消防配电线路敷设检查记录 1014 火灾自动报警系统接地电阻测试记录 A-415 火灾自动报警系统绝缘电阻测试记录 A-516 火灾自动报警系统配管配线隐蔽验收记录 A-617 火灾自动报警系统电缆敷设隐蔽验收记录 A-718 消防配电线路隐蔽验收记录 1119 火灾自动报警系统报警控制器安装检查记录 A-820 火灾自动报警系统联动控制器安装检查记录 A-921 火灾自动报警系统探测器安装检查记录 A-1022 火灾自动报警系统手动报警按钮安装检查记录 A-1123 火灾自动报警系统警报装置安装检查记录 A-1224 火灾自动报警系统探测、报警点全点试验记录 A-1325 火灾自动报警系统联动控制点全点试验记录 A-14序资 料 名 称 编号 页数 号26 火灾自动报警系统调试报告 A-1527 火灾自动报警系统自检报告 A-1628 火灾自动报警系统试运行记录 A-1729 竣工报告 1230 设备移交清单 13火灾自动报警系统质量保证资料核查表编号：A-1 工程名称 建设单位施工单位 核查日期 年 月 日类别 项 目 份数 核 查 情 况前期 图纸会审、技术交底记录 设计变更、技术核定单 施工组织设计（方案） 开工报告出厂检验 设备（材料）相关证件汇总表 设备（材料）检查记录隐蔽验收记录 配管配线隐蔽验收记录电缆敷设隐蔽验收记录消防配电线路隐蔽验收记录安装检查试验 记录 各类安装检查记录 各类测试、试验记录 调试报告自检报告运行记录竣工报告设备移交清单其他核查意见：技术负责人 质 检 员第 册第 页图纸会审记录编号：1 工程名称 建设单位设计单位 施工单位会审地点 会审日期 年 月 日会审主题图纸会审内容议定事项设 计 单 位 代 表建设(监理)单位代表施 工 单 位 代 表注：设计修改应由设计单位另发变更通知单。

工程部内部培训资料（一）2014年2月一、施工前准备：⑪在施工前应认真并熟悉设备安装平面图、接线图、系统图。

⑫安装人员应熟悉相关设计、施工及验收规范。

二、钢管内穿线、布线、校线⑪工艺流程：选择导线→扫管→放线→导线与导线的绑扎→带护口→穿线→导线接头→包扎→线路检查绝缘摇测⑫在管道内穿线应在建、构筑物抹灰及地面工程结束后进行。

在穿之前，应先将管道内的积水和杂物清除干净。

要求埋管到位，引线畅通，否则向甲方报告，办理洽商。

⑬管内扫管穿带线：管内扫管穿带线其目的是检查管路是否畅通、准确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的绑扎在带线上来回拖拉。

穿线时须放适量滑石粉，以便线路滑行。

⑭穿线、布线前，根据设计图纸要求选择导线型号，应对导线的电缆种类、电压等级及是否有断线进行检查，合格后方可使用。

⑮不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽的同一槽孔内。

⑯导线在管内，不应有接头或扭结。

导线的接头，应在接线盒内焊接或用端子箱连接。

导线外径总截面不应超过管内面积的40％。

⑰不同用途的导线，应采用不同颜色加以区分，但同种用途的导线颜色应一致。

⑱管路穿线前，应首先检查各个管口的护口是否齐整，如有遗漏或破损，均就地补齐和更换。

⑲管线经过建筑物的变形缝（伸缩缝、沉降缝、抗震缝等），应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当的余量，一般为15~20 m。

⑳火灾自动报警系统的导线敷设后，应对每个回路导线用500V的兆欧表测量绝缘电阻，其对地绝缘电阻值不应小于20MΩ。

⑴外围设备及主机外接线预留长度：①探测器底座外接导线预留长度不小于15cm；②手动报警按钮，消火栓按钮，模块等预留长度不小于10cm；③进入主机的导线及电缆芯，应留有不小于20cm的余量。

⑵线路检查及绝缘检测：本系统导线敷设完毕后，管内穿线结束后，应按规范及质量验评标准进行自检互检，不符合规定时应立即纠正，检查导线的规格和根数，检查无误后再进行绝缘检测。

一、火灾探测器分类可以分为感烟、感温、感光、气体、复合五种基本类型。

1、点型感温探测器：响应异常温度、温升速率和温差变化等。

2、感烟探测器：烟跑探测器里，阻挡光线，发出信号。

分为离子感烟、光电感烟、红外光束、吸气型等。

3、线形红外光束感烟火灾探测器4、空气采样吸气型探测器为主动探测器，可用在平常房间比较脏的有灰尘的地方，不会像点式感烟一样容易误报。

5、感光探测器（火焰探测器）：探测火焰发出的特定波段电磁辐射的探测器，可分为紫外、红外及复合式等类型。

二、手动火灾报警按钮分为编码型报警按钮与非编码型报警按钮三、消防电弧和声光警报器四、火灾自动报警系统1、区域报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器及火灾报警控制器等组成，系统中可包括消防控制室图形显示装置和指示楼层的区域显示器，适用于仅需要报警，不需要联动自动消防设备的保护对象。

区域报警系统接收到探测器等信号后，只干一件事，让火灾声光警报器动作，提示人，赶紧跑。

2、集中报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成。

适用于具有联动要求的保护对象。

集中报警系统必须得有消防应急广播、消防专用电话和消防控制室图形显示装置。

3、控制中心报警系统由火灾探测器、手动火灾报警按钮、火灾声光警报器、消防应急广播、消防专用电话、图形控制室显示装置、火灾报警控制器、消防联动控制器等组成，且包含两个及两个以上的集中报警系统。

其中一个火灾报警控制器为总指挥，一般适用于建筑群或体量很大的保护对象，这些保护对象中可能设置几个消防控制室，也可能由于分期建设而采用了不同企业的产品或同一企业不同系列的产品，或由于系统容量限制而设置了多个起集中作用的火灾报警控制器等情况。

系统安装与调试火灾自动报警系统施工安装前，需进行现场检查（检验）和设计符合性检查。

1）火灾自动报警系统应单独布线，系统内不同电压等级、不同电流类别的线路，不应布在同一管内或线槽的同一槽孔内。

火灾自动报警系统汇总一、系统的检测1.根据各项目对系统工程质量影响严重程度的不同，应将检测、验收的项目划分为A、B、C三个类别：1）A类项目应符合下列规定：消防控制室设计符合现行国家标准《火灾自动报警系统设计规范》GB50116的规定。

消防控制室内消防设备的基本配置与设计文件和现行国家标准《火灾自动报警系统设计规范》GB50116的符合性。

系统部件的选型与设计文件的符合性。

系统部件消防产品准入制度的符合性。

系统内的任一火灾报警控制器和火灾探测器的火灾报警功能。

系统内的任一消防联动控制器、输出模块和消火栓按钮的启动功能。

参与联动编程的输入模块的动作信号反馈功能。

系统内的任一火灾警报器的火灾警报功能。

系统内的任一消防应急产播控制设备和广播扬声器的应急广播功能。

消防设备应急电源的转换功能。

防火卷帘控制器的控制功能。

防火门监控器的启动功能。

气体灭火控制器的启动控制功能。

自动喷水灭火系统的联动控制功能，消防水泵、预作用阀组、雨淋阀组的消防控制室直接手动控制功能。

加压送风系统、排烟系统、电动挡烟垂壁的联动控制功能，送风机、排烟风机的消防控制室直接手动控制功能。

消防应急照明及疏散指示系统的联动控制功能。

电梯、非消防电源等相关系统的联动控制功能。

系统整体联动控制功能。

2）B类项目应符合下列规定：①消防控制室存档文件资料的符合性。

②相应规定资料的齐全性、符合性。

③系统内的任一消防电话总机和电话分机的呼叫功能。

④系统内的任一可燃气体报警控制器和可燃气体探测器的可燃气体报警功能。

⑤系统内的任一电气火灾监控设备（器）和探测器的监控报警功能。

⑥消防设备电源监控器和传感器的监控报警功能。

3）其余项目均应为C类项目。

2.系统检测、验收结果判定准则应符合下列规定：1）A类项目不合格数量为0、B类项目不合格数量小于或等于2、B类项目不合格数量与C类项目不合格数量之和小于或等于检查项目数量5%的，系统检测、验收结果应为合格。

2）不符合本条第1款合格判定准则的，系统检测、验收结果应为不合格。

青鸟JBF-11S火灾自动报警系统操作使用说明（V5.0版）一、系统功能：本系统的主要作用是对火灾进行早期探测，在火灾初期及时得到火警信息，以便及早控制、扑救、对人员进行疏散。

当大楼内有风机、风阀、喷淋泵、消防泵、消防电梯、消防广播、卷帘门等防火、灭火设备，且与本系统连接时，在人为控制不了火灾时，可以通过本系统自动启动现场的灭火设备。

具体功能依据设计图纸要求及甲方要求有所不同。

二、系统组成：除了安装在控制室内的控制器外，只作报警的系统，其现场有感烟探测器、感温探测器、手动报警按钮、消火栓报警按钮等。

根据设计图纸要求，和现场具体情况而确定具体的现场设备。

这些探测部件都安装在现场，感烟探测器检测到的烟雾值超过设定的标准时，其产生火警信息传送到控制器，控制器发出声音，报出火警。

温感探测器是当其感应到的温度超过其设定值时（65~75℃）,向控制器发出警报；而手动报警按钮，消火栓报警按钮是用于人为确认火警，须有人手动按下，才能报出火警。

当现场有防火、灭火设施时，会增加输出模块、输入模块。

输出模块用来控制现场灭火设施的启、停（迫降），如控制消防泵、喷淋泵、消防电梯；输入模块用来检测这些灭火设施的相关信息，如用来检测喷淋管道内是否有水流动的水流指示器与压力开关。

三、控制器的工作状态及操作：注意：控制器的一级操作密码为“111”1、控制器正常监视状态无任何音响发出；火警灯、故障灯不亮；主电运行灯常亮；液晶无任何火警，故障，联运信息显示，时钟每隔1秒钟刷新一次；液晶在正常监视状态下运行一段时间后，若无任何操作，将进入屏幕保护状态，液晶的前景光灯自动关闭。

按下任一键后，将恢复正常显示状态。

2、控制器报火警时的状态及处理方法(建议)控制器报火警时，显示报警部位和报警时间，当火警部位比较多时可分屏显示；按“F3”可以进行火警信息的查询；如果有联动时在联动信息窗口显示联动部位和联动时间，以及联动停止和停止时间；控制器显示详细报警中文地址；控制器声报警(救火车声响)；控制器光报警(火警ALARM灯亮)；显示报警地址、首址、报警总数；如果配接打印机将打印报警信息、报警时间；存储报警地址和报警时间；满足事先编制好的联运逻辑关系，且自动处于允许状态时，可联动输出，按“F4”可以进行联动信息的查询；控制器报火警后，首先按下消音键，火警声响停止，观察报火警地址，确定具体场所，派人查看，进行相关处理。
