火灾自动报警系统的组成及应用探讨火灾自动报警系统是一种可以及时监测火灾并进行报警的设备，它的组成以及应用都是为了及时有效地发现和控制火灾，保障人民生命财产安全。

本文将探讨火灾自动报警系统的组成及应用。

一、火灾自动报警系统的组成1. 主机火灾自动报警系统的主机是整个系统的核心，它负责对火灾探测器发来的信号进行处理，判断是否为火灾信号，并进行相应的报警处理。

主机通常还具有记录功能，可以记录火警的发生时间、区域位置、火情状态等信息，为后续的火灾处理提供依据。

2. 火灾探测器火灾探测器是火灾自动报警系统中的重要组成部分，它可以根据环境中的温度、烟雾、气体等指标来监测火灾的发生。

根据监测的指标不同，火灾探测器可以分为温度探测器、光电探测器、气体探测器等多种类型，以提高对火灾的监测能力。

3. 报警设备报警设备是指在发生火灾时可以发出警报的设备，如声光报警器、电话报警器等。

它们可以向周围的人员发出火灾警报，提醒他们及时逃生，同时也可以通过电话等方式向消防部门发送火警信号，以便及时进行救援。

4. 手动报警按钮手动报警按钮是设置在建筑物内的紧急报警设备，当有人员发现火情时，可以按下按钮进行报警。

手动报警按钮通常设置在通道口、走廊、楼梯间等易发生火灾的区域，以方便人员在火灾发生时能够快速进行报警。

5. 控制器控制器是指对控制整个火灾自动报警系统进行集中管理的设备，它可以对主机、报警设备、探测器等进行统一的管理和调度。

通过控制器，可以实现对火灾自动报警系统的远程实时监控和控制，提高系统的灵活性和便捷性。

6. 供电设备供电设备是保障火灾自动报警系统正常运行的重要保障，它包括主机的电源、探测器的电池以及备用电源等，保证了系统在发生火灾时能够正常进行报警和应急处理。

1. 商业建筑商业建筑包括各类购物中心、写字楼、酒店等，人员数量众多、活动频繁，一旦发生火灾后果不堪设想。

在商业建筑中使用火灾自动报警系统尤为重要，及时发现火灾并进行报警，可以大大减少火灾对人员和财产的危害。

火灾自动报警系统汇报人:日期:目录CONTENCT •火灾自动报警系统概述•火灾自动报警系统的基本原理•火灾自动报警系统的设计与安装•火灾自动报警系统的维护与保养•火灾自动报警系统的应用实例•火灾自动报警系统的未来发展趋势01火灾自动报警系统概述火灾自动报警系统的定义和组成定义火灾自动报警系统是一种能够自动检测火灾并发出警报的设备系统，包括探测器、报警控制器、联动装置等组成部分。

组成火灾自动报警系统主要由探测器、报警控制器、联动装置等组成。

其中，探测器负责检测火灾信号，报警控制器接收探测器发出的信号并发出警报，联动装置则根据报警信号联动相关设备进行灭火等操作。

及时发现火灾提高灭火效率保障生命安全火灾自动报警系统能够实时监测火灾信号，一旦发现异常，立即发出警报，从而及时发现火灾，减少火灾造成的损失。

火灾自动报警系统能够准确检测火灾位置和情况，为灭火人员提供准确的信息，提高灭火效率，减少人员伤亡和财产损失。

火灾自动报警系统的及时警报能够提醒人们尽快逃离现场，保障生命安全。

火灾自动报警系统的重要性根据使用场所和功能的不同，火灾自动报警系统可分为工业用和民用两大类。

工业用火灾自动报警系统通常用于工厂、仓库等工业场所，而民用火灾自动报警系统则用于住宅、商场等民用建筑。

分类火灾自动报警系统广泛应用于各种场所，如工厂、仓库、住宅、商场、酒店、学校等。

在这些场所中，火灾自动报警系统能够有效地预防和扑灭火灾，保障人们的生命财产安全。

应用火灾自动报警系统的分类和应用02火灾自动报警系统的基本原理80%80%100%火灾探测原理利用烟雾粒子对光线的遮挡，改变光线的传播路径，实现火灾的探测。

利用温度变化引起的热敏电阻值的变化，实现火灾的探测。

利用火焰对特定波段的光的吸收或反射，实现火灾的探测。

感烟探测器感温探测器火焰探测器接收火灾探测器的信号，进行数据处理和分析，判断是否有火灾发生。

火灾报警控制器在火灾报警控制器确认有火灾发生时，发出声光信号，提示人员采取应急措施。

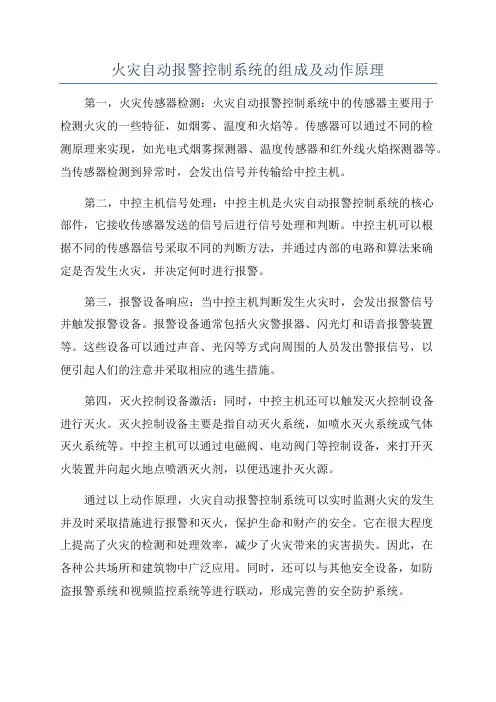

火灾自动报警控制系统的组成及动作原理第一，火灾传感器检测：火灾自动报警控制系统中的传感器主要用于
检测火灾的一些特征，如烟雾、温度和火焰等。

传感器可以通过不同的检
测原理来实现，如光电式烟雾探测器、温度传感器和红外线火焰探测器等。

当传感器检测到异常时，会发出信号并传输给中控主机。

第二，中控主机信号处理：中控主机是火灾自动报警控制系统的核心
部件，它接收传感器发送的信号后进行信号处理和判断。

中控主机可以根
据不同的传感器信号采取不同的判断方法，并通过内部的电路和算法来确
定是否发生火灾，并决定何时进行报警。

第三，报警设备响应：当中控主机判断发生火灾时，会发出报警信号
并触发报警设备。

报警设备通常包括火灾警报器、闪光灯和语音报警装置等。

这些设备可以通过声音、光闪等方式向周围的人员发出警报信号，以
便引起人们的注意并采取相应的逃生措施。

第四，灭火控制设备激活：同时，中控主机还可以触发灭火控制设备
进行灭火。

灭火控制设备主要是指自动灭火系统，如喷水灭火系统或气体
灭火系统等。

中控主机可以通过电磁阀、电动阀门等控制设备，来打开灭
火装置并向起火地点喷洒灭火剂，以便迅速扑灭火源。

通过以上动作原理，火灾自动报警控制系统可以实时监测火灾的发生
并及时采取措施进行报警和灭火，保护生命和财产的安全。

它在很大程度
上提高了火灾的检测和处理效率，减少了火灾带来的灾害损失。

因此，在
各种公共场所和建筑物中广泛应用。

同时，还可以与其他安全设备，如防
盗报警系统和视频监控系统等进行联动，形成完善的安全防护系统。

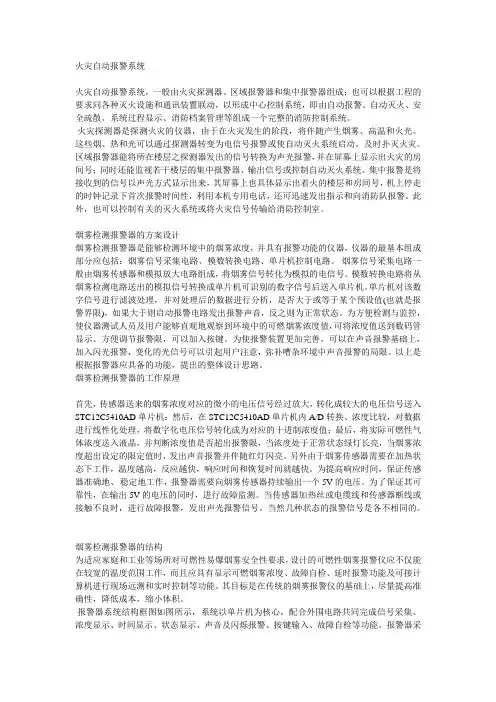

火灾自动报警系统火灾自动报警系统，一般由火灾探测器、区域报警器和集中报警器组成；也可以根据工程的要求同各种灭火设施和通讯装置联动，以形成中心控制系统，即由自动报警、自动灭火、安全疏散、系统过程显示、消防档案管理等组成一个完整的消防控制系统。

火灾探测器是探测火灾的仪器，由于在火灾发生的阶段，将伴随产生烟雾、高温和火光。

这些烟、热和光可以通过探测器转变为电信号报警或使自动灭火系统启动，及时扑灭火灾。

区域报警器能将所在楼层之探测器发出的信号转换为声光报警，并在屏幕上显示出火灾的房间号；同时还能监视若干楼层的集中报警器、输出信号或控制自动灭火系统。

集中报警是将接收到的信号以声光方式显示出来，其屏幕上也具体显示出着火的楼层和房间号，机上停走的时钟记录下首次报警时间性，利用本机专用电话，还可迅速发出指示和向消防队报警。

此外，也可以控制有关的灭火系统或将火灾信号传输给消防控制室。

烟雾检测报警器的方案设计烟雾检测报警器是能够检测环境中的烟雾浓度，并具有报警功能的仪器，仪器的最基本组成部分应包括：烟雾信号采集电路、模数转换电路、单片机控制电路。

烟雾信号采集电路一般由烟雾传感器和模拟放大电路组成，将烟雾信号转化为模拟的电信号。

模数转换电路将从烟雾检测电路送出的模拟信号转换成单片机可识别的数字信号后送入单片机。

单片机对该数字信号进行滤波处理，并对处理后的数据进行分析，是否大于或等于某个预设值(也就是报警界限)，如果大于则启动报警电路发出报警声音，反之则为正常状态。

为方便检测与监控，使仪器测试人员及用户能够直观地观察到环境中的可燃烟雾浓度值，可将浓度值送到数码管显示。

方便调节报警限，可以加入按键。

为使报警装置更加完善，可以在声音报警基础上，加入闪光报警，变化的光信号可以引起用户注意，弥补嘈杂环境中声音报警的局限。

以上是根据报警器应具备的功能，提出的整体设计思路。

烟雾检测报警器的工作原理首先，传感器送来的烟雾浓度对应的微小的电压信号经过放大，转化成较大的电压信号送入STC12C5410AD单片机；然后，在STC12C5410AD单片机内A/D转换、浓度比较，对数据进行线性化处理，将数字化电压信号转化成为对应的十进制浓度值；最后，将实际可燃性气体浓度送入液晶，并判断浓度值是否超出报警限，当浓度处于正常状态绿灯长亮，当烟雾浓度超出设定的限定值时，发出声音报警并伴随红灯闪亮。

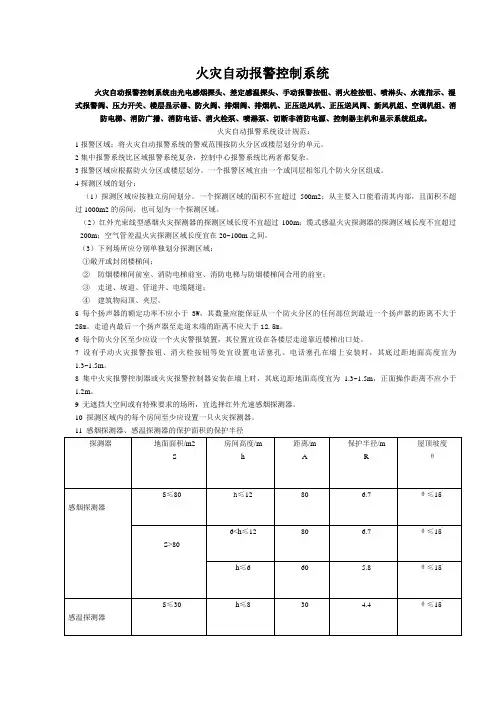

火灾自动报警控制系统火灾自动报警控制系统由光电感烟探头、差定感温探头、手动报警按钮、消火栓按钮、喷淋头、水流指示、湿式报警阀、压力开关、楼层显示器、防火阀、排烟阀、排烟机、正压送风机、正压送风阀、新风机组、空调机组、消防电梯、消防广播、消防电话、消火栓泵、喷淋泵、切断非消防电源、控制器主机和显示系统组成。

火灾自动报警系统设计规范：1报警区域：将火灾自动报警系统的警戒范围按防火分区或楼层划分的单元。

2集中报警系统比区域报警系统复杂，控制中心报警系统比两者都复杂。

3报警区域应根据防火分区或楼层划分。

一个报警区域宜由一个或同层相邻几个防火分区组成。

4探测区域的划分：（1）探测区域应按独立房间划分。

一个探测区域的面积不宜超过500m2；从主要入口能看清其内部，且面积不超过1000m2的房间，也可划为一个探测区域。

（2）红外光束线型感烟火灾探测器的探测区域长度不宜超过100m；缆式感温火灾探测器的探测区域长度不宜超过200m；空气管差温火灾探测区域长度宜在20~100m之间。

（3）下列场所应分别单独划分探测区域：①敞开或封闭楼梯间；②防烟楼梯间前室、消防电梯前室、消防电梯与防烟楼梯间合用的前室；③走道、坡道、管道井、电缆隧道；④建筑物闷顶、夹层。

5每个扬声器的额定功率不应小于3W，其数量应能保证从一个防火分区的任何部位到最近一个扬声器的距离不大于25m。

走道内最后一个扬声器至走道末端的距离不应大于12.5m。

6 每个防火分区至少应设一个火灾警报装置，其位置宜设在各楼层走道靠近楼梯出口处。

7 设有手动火灾报警按钮、消火栓按钮等处宜设置电话塞孔。

电话塞孔在墙上安装时，其底过距地面高度宜为1.3~1.5m。

8 集中火灾报警控制器或火灾报警控制器安装在墙上时，其底边距地面高度宜为 1.3~1.5m，正面操作距离不应小于1.2m。

9 无遮挡大空间或有特殊要求的场所，宜选择红外光速感烟探测器。

10 探测区域内的每个房间至少应设置一只火灾探测器。

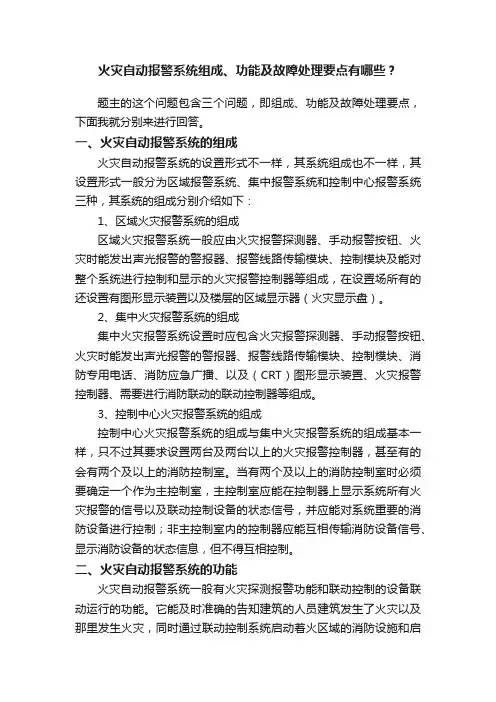

火灾自动报警系统组成、功能及故障处理要点有哪些？题主的这个问题包含三个问题，即组成、功能及故障处理要点，下面我就分别来进行回答。

一、火灾自动报警系统的组成火灾自动报警系统的设置形式不一样，其系统组成也不一样，其设置形式一般分为区域报警系统、集中报警系统和控制中心报警系统三种，其系统的组成分别介绍如下：1、区域火灾报警系统的组成区域火灾报警系统一般应由火灾报警探测器、手动报警按钮、火灾时能发出声光报警的警报器、报警线路传输模块、控制模块及能对整个系统进行控制和显示的火灾报警控制器等组成，在设置场所有的还设置有图形显示装置以及楼层的区域显示器（火灾显示盘）。

2、集中火灾报警系统的组成集中火灾报警系统设置时应包含火灾报警探测器、手动报警按钮、火灾时能发出声光报警的警报器、报警线路传输模块、控制模块、消防专用电话、消防应急广播、以及（CRT）图形显示装置、火灾报警控制器、需要进行消防联动的联动控制器等组成。

3、控制中心火灾报警系统的组成控制中心火灾报警系统的组成与集中火灾报警系统的组成基本一样，只不过其要求设置两台及两台以上的火灾报警控制器，甚至有的会有两个及以上的消防控制室。

当有两个及以上的消防控制室时必须要确定一个作为主控制室，主控制室应能在控制器上显示系统所有火灾报警的信号以及联动控制设备的状态信号，并应能对系统重要的消防设备进行控制；非主控制室内的控制器应能互相传输消防设备信号、显示消防设备的状态信息，但不得互相控制。

二、火灾自动报警系统的功能火灾自动报警系统一般有火灾探测报警功能和联动控制的设备联动运行的功能。

它能及时准确的告知建筑的人员建筑发生了火灾以及那里发生火灾，同时通过联动控制系统启动着火区域的消防设施和启动供水设备，为我们及时扑灭火灾提供了可靠的保证。

1、火灾探测报警系统的火警功能安装有火灾探测报警系统的建筑，在建筑发生时，着火区域的火灾探测器把火灾区域产生的烟雾、热量和光辐射等火场的特有信息传输到设置在消防控制室的火灾报警控制器，或通过手动火灾报警按钮人工向消防控制室的火灾报警控制器进行报警；火灾报警控制器受到探测器或手动按钮的信号，经过判断是否为火灾，同时显示报警的部位、设备、报警的时间等，并向建筑内的人员发出火灾警报声响，提醒处于被保护区域内的人员警示火灾的发生并采取灭火和疏散的行为。

一、火灾自动报警系统向买方提供一套完整的功能齐全的升压（汇集）站火灾自动报警系统，系统由一台集中火灾报警控制器及若干台区域火灾报警控制器构成，包括对防护区域内火灾的自动检测报警和与消防系统、空调通风系统的消防联动。

火灾自动报警系统主要设备至少包括火灾报警控制器（主机）、火灾探测系统(包括各种模块、探测器、感温电缆或光纤)、手动火灾报警按钮、就地区域盘、声光报警装置、消防电源系统（包括后备电源装置）、消防通讯系统、耐火电缆、电缆管及配件、材料等。

（一）火灾探测器类型探头及区域设置满足有关的规程规定，如不满足，无条件增加。

以上各区域火灾探测器类型选择参见《火力发电厂与变电所设计防火规范》。

《火灾自动报警系统设计规范》。

（二）装置要求1）探测和控制设备的配置根据实际对象要求确定并经买方审查。

2)火灾检测报警系统对火灾进行探测及探测发出声光警报并通过消防控制系统自动、遥控及就地手动启动灭火系统,并对消防及灭火设施的运行情况进行监视。

3）火灾报警控制器（包括中央监控盘和区域显示器）的容量和每一条总线回路所连接的火灾探测器及控制模块（或信号模块）的地址编码总数均留有10%的余量。

考虑风场扩建需要。

4）系统中每个报警触发装置的信号，在区域显示器和中央监控主盘上同时有声、光显示，并均能报警到位。

5）区域显示器能反映本区域内的火灾报警信号，并具有自诊断功能，可对各火灾探测回路及各探测器的故障状态发出报警信号。

中央监控主盘可对整个系统的火灾报警实现集中监控，并能反映系统中各区域及各火灾探测回路的故障，并具有多对联动用输出接点。

6）中央监控主盘具有显示记忆功能，要求数码显示火灾发生的区域及部位，且能自动记忆各报警点及时间。

7）中央监控主盘还具有故障报警、火灾优先、自检、时钟等功能，故障报警与火灾报警音响有所区别，并能显示故障发生的区域和自动记忆。

当火灾报警与故障报警同时发生时，火灾报警优先。

自检电路供检查区域报警装置与中央监控主盘之间连线是否正常与可靠。

火灾自动报警系统组成及原理-回复火灾自动报警系统是一种用于监测和报警火灾的安全设备，它可以及时发现火灾并迅速通知相关人员，以便采取适当的措施来保护人们的生命和财产安全。

本文将逐步介绍火灾自动报警系统的组成和工作原理，从而帮助读者更好地了解该系统。

一、火灾自动报警系统的组成火灾自动报警系统主要由以下几个要素组成：火灾探测器、火灾控制器、报警设备、控制室、联动设备。

1. 火灾探测器：火灾探测器是火灾自动报警系统中最关键的组成部分之一。

它通过不同的感知技术和传感器来监测火灾迹象，例如温度升高、烟雾、火焰光谱、气体浓度等。

常见的火灾探测器包括烟雾探测器、温度探测器、气体探测器和火焰探测器等。

2. 火灾控制器：火灾控制器是火灾自动报警系统的核心部分，它负责接收和处理来自火灾探测器的信号，并采取必要的控制措施。

当火灾探测器监测到火灾迹象时，它会通过控制器发送警报信号，同时触发其他相关设备的工作。

3. 报警设备：报警设备用于向人员发出火灾警报，以提醒大家立即采取逃生措施。

常见的报警设备包括火灾警报器、闪光灯和语音提示设备等。

这些设备通常被安装在公共区域、建筑物走廊和房间内，以确保警报能够有效地传播。

4. 控制室：控制室是火灾自动报警系统的中心管理位置，通过它可以监控和控制整个系统的运行状态。

控制室通常配备有监控屏幕、控制板和调度系统，以便操作人员可以及时获取火灾信息，并采取相应的措施。

5. 联动设备：联动设备是火灾自动报警系统的辅助设备，它可以与其他安全设备进行联动，以加强火灾预防和控制能力。

常见的联动设备包括消防泵、喷淋系统、排烟系统、闭门器和消防通道等。

二、火灾自动报警系统的工作原理火灾自动报警系统根据火灾探测器感知到的信号，通过火灾控制器进行处理和判断，并触发相应的报警和控制措施。

下面将详细介绍火灾自动报警系统的工作原理。

1. 监测和感知：火灾探测器通过感知技术检测火灾迹象，当探测器感知到烟雾、温度升高、火焰光谱或气体浓度超过设定的阈值时，会产生触发信号。

火灾自动报警系统之——各子系统说明和示意图
一、火灾自动报警系统的组成
火灾自动报警系统由火灾探测报警、消防联动控制、电气火灾监控系统和可燃气体探测报警系统等组成。

二、火灾探测报警系统
火灾探测报警系统是实现火灾早期探测并发出火灾报警信号的系统，一般由火灾触发器件（火灾探测器、手动火灾报警按钮）、声和/或光警报器、火灾报警控制器等组成。

三、消防联动控制系统
接收火灾报警控制器发出的火灾报警信号，按预设逻辑完成各项消防控制的控制系统。

由消防联动控制器、消防控制室图形显示装置、
消防电气控制装置（防火卷帘控制器、气体灭火控制器等）、消防电动装置、消防联动模块、消火栓按钮、消防应急广播设备、消防电话等设备和组件组成。

四、 .可燃气体探测报警系统
火灾自动报警系统的独立子系统，属于火灾预警系统，由可燃气体报警控制器、可燃气体探测器和火灾声光警报器组成。

五、电气火灾监控系统
火灾自动报警系统的独立子系统，属于火灾预警系统，由电气火灾监控器、电气火灾监控探测器组成。

火灾自动报警系统组成及动作原理解析火灾自动报警系统是由触发器件、火灾报警装置、火灾警报装置以及具有辅助功能的装置组成。

目的是为了早期发现并通报火灾，并及时采取有效措施，控制和扑灭火灾，减小损失。

现阶段，火灾自动报警系统发展到智能型火灾探测报警系统阶段。

属于模拟量总线系统。

探测器为具有独立智能产品，它能将环境的火灾参数变化量发送给报警控制器，报警控制器对一组参数与事先存入计算机的标准变化特性曲线相比较，以确认火灾是否发生。

因此智能型设备具有更高的可靠性和抗误报警能力。

火灾自动报警系统构成及应用型式：火灾自动报警系统由下列部分或全部构成：①火灾探测报警系统：由火灾报警控制器、显示盘、图形显示装置、探测器、手动按钮、声/光警报器等部分或全部设备组成。

②消防联动控制系统：由消防联动控制器、模块(远程控制器)、消防电气控制装置、消防电动装置等消防设备组成。

③可燃气体探测报警系统：由可燃气体报警控制器和可燃气体探测器构成。

④电气火灾监控系统：由电气火灾监控设备和电气火灾监控探测器构成。

按照GB50116，火灾探测报警系统的类型形式有：1、区域报警系统：由区域(火灾)报警控制器和火灾探测器等组成的功能简单的系统。

2、集中报警系统：由集中火灾报警控制器、区域（火灾）报警控制器和火灾探测器组成的功能较复杂的系统。

3、控制中心报警系统：由消防控制室的联动控制设备、图形显示装置、集中报警控制器、区域(火灾) 报警控制器和火灾探测器等组成的功能复杂的系统。

4、家用火灾报警系统：有A、B、C、D四种完全不同形式的系统。

火灾探测报警系统应用形式选择应符合如下规定：1、区域报警系统：宜用于二级和三级保护对象。

2、集中报警系统：宜用于一级和二级保护对象。

3、控制中心报警系统：宜用于特级和一级保护对象。

4、家用火灾报警系统：用于住宅、公寓等居住场所。

其中A类和B类家用系统宜用于有物业管理的住宅，C类家用系统宜用于没有物业管理的单元住宅，D类家用系统可用于别墅式住宅。
