天津西站钢结构转换层计算书一、计算参数吊杆+龙骨+吊顶材料自重=25kg/m ，角钢自重3.77kg/m二、吊杆承载力验算1、 强度验算(1)顶面为水平面纵向间距a=1m ，横向间距b=1.2m ，每根吊杆承担拉力25 1.0 1.29.8p N =⨯⨯⨯=294N(2)顶面为斜面坡度为1/2.6，吊杆间距不变，每根承担拉力25 1.0 1.29.8/cos p N θ=⨯⨯⨯=316.1N 4/316.1/0.5*10p N A σ-===6.3MPa<[σ]满足要求2、 刚度验算56.32.110E σε==⨯可以忽略 3、 稳定性受拉构件满足稳定性要求三、竖向角钢承载力计算强度验算纵向间距a=1m ，横向间距b=2.5m ，角钢受力由吊杆+龙骨+吊顶材料自重、横向角钢、竖向角钢、竖向角钢本身自重引起，取计算面积如图9.8[(1.0 2.5) 3.7725 1.0 2.5 1.55 3.77]p N =⨯+⨯+⨯⨯+⨯=799N/p N A σ==799/4.803*10-4=1.66Mp<[σ]满足要求四、纵向角钢承载力（与竖向龙骨相连结）强度验算每个节点受竖向角钢上拉与吊杆下拉，节点自然平衡，只需验算验算最不利位置，即跨中受拉情况，跨长1.0m ，跨中所受每根吊杆拉力294N ，跨中截面62940.50.517.910p M W σ-⨯⨯==⨯⨯=11.2Mp<[σ] 五、横向角钢承载力（与吊杆连结）最不利荷载位置同样在跨中6294 1.25 1.252.57.910p M W σ-⨯⨯==⨯⨯=23.2Mp<[σ] 六、屋顶混凝土楼板承载力验算自重25KN/m ³，楼板厚取70cm ，计算跨度l =10m ，活载取1KN/m ²，楼板承受恒载（包括自重）、活载和跨中作用力，所以按受弯构件计算正截面承载力（仅计算纵向即可，纵向满足，横向既能满足）恒载系数取1.2，恒载系数取1.4每延米均布荷载q1=25*0.7*1=17.5KN/m （自重），每隔一米还受由角钢传递的吊顶集中荷载 P=316N/1.2=263.4N恒载引起的跨中弯矩M1=2(54321)28l ql F p ⨯-+++++=221.4kN ·m 活载引起的弯矩M2=2218q l =12.5KN ·m荷载组合后弯矩M=1.2M1+1.4M2=283.18 截面最大内力2283.186350010.7p M Pa W σ⨯===⨯七、连接件计算1、 焊缝2、 螺栓。
钢结构转换层施工方案1. 简介随着城市规划的建设和现有建筑的更新换代，对建筑扩建及老化建筑硬件设施的改造越来越多，其中涉及到钢结构转换层的施工，其施工难度较大，也需要经验丰富的专业工程师和技术人员配合配合才能完成。
本文将就钢结构转换层施工方案做详解。
2. 钢结构转换层的施工重点首先，了解钢结构转换层的施工方案，需要了解其施工重点，也就是施工过程中需要特别关注的问题，如下所述：2.1 结构稳定性钢结构转换层施工中，其结构的稳定性是关键的问题。
其层间结构连接、两端斜拉杆的设计和施工过程中的构造措施，一定要注意合理、科学和安全性，在吊装和移动等操作中，严格遵守吊装标准和规范，对钢构件进行稳定的加固处理。
2.2 安全作业任何建筑施工都需要注意安全问题，钢结构转换层的施工也不例外。
在施工中，一定要做好安全防范措施，以防止人员和钢材的误伤和倾倒事故等。
同时，在吊装过程中，也要根据现场实际情况和各项要求，确保吊装操作的安全。
2.3 设备及材料在钢结构转换层的施工过程中，必须考虑到所使用的各种设备和材料的选用和运用。
因为这些设备和材料的质量和性能直接影响到施工效率和钢结构转换层的安全和牢固，需要选用符合国际标准的高质量材料和设备。
3. 钢结构转换层的施工流程在了解了钢结构转换层的施工重点后，下一步是要了解钢结构转换层的施工流程，也即是具体来讲，钢结构转换层的施工过程如何开展。
3.1 施工前准备施工前准备阶段，首先要进行现场勘测、传递工艺要求和施工规定，清楚的了解工程的结构和尺寸。
同时，也要良好的备料和准备工程环节所需的各种设备、材料、机械以及各项质量验收、安全防范措施等，为后续的施工工作打下良好的基础。
3.2 钢结构吊装由于钢材质量比较重，所以在钢结构转换层的施工中，吊装过程显得尤为重要。
相关人员应根据已经备好的吊装方案，进行工序计划、之后对吊点位和梁板连接进行检查确认，以确保整个钢构件的安全吊装。
3.3 连接与切割在钢结构转换层的施工过程中，钢构接头的连接质量也显得格外重要，如在各节点处、杆件对接处，以及平台与钢架的连接处均是关键点。

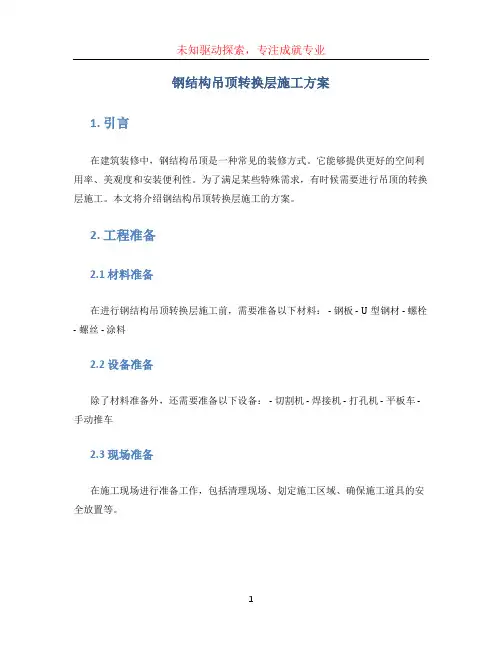

钢结构吊顶转换层施工方案
一、方案概述
钢结构吊顶转换层施工方案是指在原有建筑物上新建一层钢结构屋面，并在其下方设置钢结构悬挂吊顶，完成整个钢结构转换层建设的工程方案。
二、施工准备
1.编制施工组织设计和安全技术措施书。
2.确定施工起止时间和进度计划。
3.搭建足够高度的脚手架。
4.安装施工用电、水、气等管线。
5.进场施工所需专业设备、材料。
三、施工流程
1.钢结构屋面建设
（1）确定设计方案，并按照设计图纸安装构件。
（2）加固原有结构，并将钢结构屋面与原有结构进行连接，保证整体稳定。
（3）安装防水保温材料，保证屋面防水性能。
2.钢结构悬挂吊顶建设
（1）根据设计要求安装钢构件框架。
（2）安装隔音材料和吊顶板。
（3）安装灯具等室内装饰。
3.检验与验收
（1）进行结构和质量检查。
（2）调试和测试机电设备和管道。
（3）送交有关部门验收。
四、安全注意事项
1.施工过程中，要按照规定张贴安全警示标识，动态监控施工现场安全状况。
2.严格遵守施工安全规范，加强对安全生产的管理和检查。
3.注意施工区域内人员和施工材料的安全保护。
4.严格遵守防火、防爆、防雷等安全措施的要求，确保施工安全。
钢结构吊顶转换层施工方案
钢结构吊顶转换层的施工方案一般包括以下几个步骤：
1. 检查和清理：首先需要对原有吊顶结构进行检查，确定是否需要进行修复或更换。
清理原有吊顶上的灰尘、油污等污物。
2. 定位和标高：根据设计要求和施工图纸，确定新吊顶的位置和标高。
使用测量仪器进行精确测量和标记。
3. 安装钢结构：根据设计图纸和标高要求，按照先上后下、从外到内的顺序，安装钢结构。
确保钢结构的平整度和承载力符合设计要求。
4. 安装吊顶板材：根据设计要求，将吊顶板材安装到钢结构上。
选择合适的吊顶板材，如金属板、石膏板等，并根据需要进行定制加工。
5. 安装轻型隔断墙：根据需要，安装轻型隔断墙进行分隔。
轻型隔断墙可以根据楼层布置灵活调整，实现功能区划分。
6. 进行装饰和涂漆：根据设计要求，对吊顶和隔断墙进行装饰和喷涂。
选用适合的涂料和饰面材料，确保装饰效果符合设计要求。
7. 完善配套设施：根据需要，安装灯具、风口、消防设施等配套设施。
确保吊顶转换层的功能和安全性。
8. 清理和验收：清理施工现场，并进行最终验收。
检查吊顶转换层施工质量和符合设计要求，确保工程完工。
以上就是钢结构吊顶转换层的施工方案的一般步骤。
具体的施工方案还需要考虑到具体情况和设计要求，最好由专业的施工团队进行实施。
钢结构转换层超高复杂吊顶工法钢结构转换层超高复杂吊顶工法是一种在建筑中应用的创新技术，旨在解决超高建筑在施工过程中遇到的问题。
本文将详细介绍钢结构转换层超高复杂吊顶工法的定义、工作原理及优势。
钢结构转换层超高复杂吊顶工法是指在超高建筑的内部顶部空间中，使用钢结构和特殊设计的吊顶来实现建筑的转换层。
在这种工法中，首先需要在建筑内部预留空间并安装临时支撑结构。
然后，通过钢结构的搭建和固定，将上部层级转换成下部层级。
最后，使用特殊设计的吊顶，使转换层与下部层级之间实现完美的过渡，营造出高质量的空间感。
这种钢结构转换层超高复杂吊顶工法具有以下几个优势。
首先，通过使用钢结构，可以最大程度地提高建筑的稳定性和承重能力。
当超高建筑遭受地震或强风的冲击时，钢结构可以提供额外的支撑，保证建筑的安全性。
其次，这种工法可以提供更大的内部空间。
通过将上部层级转换成下部层级，可以使空间得到充分利用，满足不同功能区域的需求。
再次，钢结构转换层超高复杂吊顶工法可以提供更好的声音和热学性能。
由于钢结构的特点，它可以有效地隔离外界噪音，提供更好的室内音质。
此外，钢结构材料具有较好的热传导性能，可以在冷暖季节中提供更好的温度调节。
最后，使用特殊设计的吊顶，能够增加建筑的美观性和空间感。
设计师可以在吊顶中加入艺术元素，如灯光、装饰品等，提升建筑的整体设计效果。
值得一提的是，钢结构转换层超高复杂吊顶工法在实施过程中也存在一些挑战。
首先，工法需要在超高建筑的内部进行操作，需要一定的技术和机械设备支持。
其次，钢结构和吊顶的制作与安装需要精确的计算和施工，以确保其质量和稳定性。
最后，由于工法的特殊性，施工周期可能会延长，增加项目的成本。
综上所述，钢结构转换层超高复杂吊顶工法是一种创新的建筑技术，通过使用钢结构和特殊设计的吊顶，实现超高建筑的层级转换。
它具有提高建筑稳定性和承重能力、优化空间利用、改善声学和热学性能、增强建筑美观性和空间感等优势。
钢结构转换层施工方案1、钢梁制作制作工艺流程：放样→号料→切割→矫正、弯曲和边缘加工→制孔→组装→焊接→外观检查→抛湾除锈→涂装→涂装编号→构件验收。
（1）放样1）核对图纸的安装尺寸和孔距，以1：1的大样放出节点，核对各部分尺寸。
2）制作样板和样杆作为下料、弯制、铣、刨、制孔等加工的依据。
3）放样时，铣、刨的工件要考虑加工余量，焊接构件要按工艺要求预留焊接收缩余量。
断面高小于等于1000mm，且板厚小于等于25mm，四条纵焊缝每米收缩0.6mm,焊透梁高收缩 1.0mm，每对加劲板焊缝，梁长度收缩0.3mm。
（2）号料1）检查核对材料，在材料上划出切割、铣、刨、弯曲、钻孔等加工位置，打冲孔及标出零件编号。
2）号料时应尽量做到合理用材。
（3）切割1）钢材下料时，梁的板材用料采用气割，加劲板等零件采用机剪，支撑用料采用锯切；材料的切割线与号料线的允许偏差应符合下列规定手工切割±2mm；自动、半自动切割±1.5mm；精密切割±1.0mm。
2）切割前应将钢板材表面切割区域内的铁锈、油污等清除干净，切割后，断面上不得有裂纹和大于1mm的铁棱，•并应清除边缘上的熔瘤和飞溅物等。
3）切割截面与钢材表面不垂直度应不大于钢板材厚度的10％，且不大于2mm。
4）机械剪切的零件，其剪切线与号料线的允许偏差不得大于2.0mm；断口处的截面上不得有裂纹和大于1.0mm的缺棱，并应清除毛刺。
机械剪切的斜度不得大于2.0mm。
（4）矫正弯曲和边缘加工：1）普通碳素结构钢在高于-16摄氏度，可用冷矫正和冷弯曲。
2）矫正后的钢材表面不应有明显的凹面和损伤，表面划痕深度不能大于0.5mm。
3）钢材矫正后的允许偏差应符合规范要求：钢板厚度小于或等于14mm时，其允许偏差不大于或等于1.5mm。
钢板厚度大于或等于14mm时，其允许偏差不大于或等于1mm。
4）普通碳素结构钢，允许加热矫正，其加热温度严禁超过正火温度。
一、工程概况1. 工程名称：_______2. 工程地点：_______3. 施工单位：_______4. 设计单位：_______5. 监理单位：_______二、交底目的为确保钢结构转换层施工安全，预防安全事故发生，提高施工质量，特进行本次安全技术交底。
三、施工人员要求1. 施工人员必须经过专业培训，持证上岗。
2. 严格遵守操作规程，不得违章作业。
3. 施工过程中应加强安全意识，发现安全隐患及时上报。
四、安全技术措施1. 施工准备（1）施工前，对施工现场进行全面检查，确保施工环境安全。
（2）施工人员必须佩戴好个人防护用品，如安全帽、安全带、防滑鞋等。
（3）现场施工机械、设备应定期检查，确保其完好。
2. 施工过程（1）钢结构转换层施工前，应先进行测量放样，确保位置准确。
（2）施工过程中，应严格按照设计图纸进行施工，确保结构安全。
（3）高空作业时，必须系好安全带，使用安全绳，防止坠落。
（4）焊接作业时，应采取防火、防毒、防辐射措施，确保施工人员安全。
（5）吊装作业时，必须由专职信号工指挥，确保吊装安全。
3. 施工结束（1）施工结束后，应对施工现场进行全面清理，确保无安全隐患。
（2）对施工过程中发现的问题进行整改，确保工程质量。
五、安全注意事项1. 严禁酒后作业、违章作业。
2. 高空作业时，必须系好安全带，使用安全绳。
3. 焊接作业时，应采取防火、防毒、防辐射措施。
4. 吊装作业时，必须由专职信号工指挥。
5. 临时用电线路架空敷设，并做好绝缘措施，严防触电事故。
6. 施工现场禁止吸烟、追逐打闹。
六、应急措施1. 发生安全事故时，立即停止施工，组织人员进行救援。
2. 向相关部门报告事故情况，积极配合调查处理。
3. 对事故原因进行分析，制定整改措施，防止类似事故再次发生。
七、交底人及验收人1. 交底人：_______2. 验收人：_______八、交底时间_______年_______月_______日九、备注1. 本安全技术交底内容仅供参考，具体施工过程中应根据实际情况进行调整。
开元宴会厅吊顶钢结构转换层施工方案一、工程概况开元宴会厅作为一座高档宴会场所，为了满足不同规模的宴会活动需求，需要对吊顶进行改造，以便在不同场景下实现吊顶的高低可调功能。
本方案将采用钢结构转换层的施工方式，以实现吊顶的高低可调，并保证施工过程中的安全性和质量。
二、施工流程1.获取相关设计文件和资料：包括宴会厅平面布置图、设计图纸以及各种材料的规格和数量等。
2.施工准备：根据设计要求，确认吊顶的建造位置和高度，并进行现场测量和定位。
准备主要工具和设备，并购买所需材料。
3.组织施工人员：根据施工的需要，调配合适的工人，分工合作，确保施工进度和质量。
4.安装承重构件：根据设计要求，安装吊顶的承重构件，包括主龙骨和副龙骨等。
确保构件的水平和垂直度，并做好固定工作。
5.安装吊顶板材：根据设计要求，安装吊顶板材，采用适当的方法和工具，确保板材的平整度和整体的美观性。
6.安装升降装置：根据设计要求，安装吊顶的升降装置，确保装置的安全可靠性，并做好调试和测试工作。
7.进行收尾工作：包括清理施工现场，完善吊顶的细节处理，进行检查和验收等。
三、施工要点1.安全第一：在施工过程中，要注重人员的安全。
安全设备要齐全，施工人员要穿戴合适的防护用品。
同时，严禁高空作业和超负荷作业，保证施工的安全性。
2.设备检测：在安装升降装置之前，要对设备进行全面检测，确保操作的灵活性和安全性。
并进行相关测试工作，确保设备的正常运行。
3.施工质量：在吊顶板材的安装过程中，要严格按照设计要求进行施工，确保板材的平整度和装饰效果。
4.施工进度：根据施工计划，合理安排施工进度，并与项目负责人进行沟通和协调。
确保施工进度的控制和项目的顺利进行。
四、材料和设备配置1.主龙骨和副龙骨：采用Q235B钢材，规格根据设计要求确定。
2.吊顶板材：采用吊顶用金属板材，表面处理采用喷涂，颜色根据设计要求确定。
3.升降装置：采用电动升降装置，控制系统采用PLC控制，确保升降装置的灵活性和安全性。
钢结构转换层施工工艺1.施工准备1.1.材料准备（1）钢结构转换层主件：镀锌角钢应符合设计要求和有关标准的规定。
（2）配件及紧固材料：有焊条、膨胀螺栓、防锈漆等，应符合设计要求和有关标准的规定。
（3）按设计要求选用镀锌角钢，其材料品种、规格、质量应符合设计要求。
1.2.机具准备（1）电动机具：电锤、电钻、切割机、电焊机等。
（2）手动机具：扳手、激光投线仪、钢卷尺等。
1.3.作业条件（1）安装钢结构转换层前，应按设计要求对净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。
（2）有效与吊顶内设备结合，避免冲突，形成的网格受力均匀。
（3）钢结构转换层焊接完成后应进行焊点防锈处理。
2.工艺流程转换支撑设计→脚手架搭设→测量放线→钢架龙骨加工→与原结构连接→钢骨架网格焊接→防锈处理及钢架校核3.操作工艺4.质量标准4.1.主控项目（1）焊接材料应符合设计要求和有关标准的规定，应检查质量证明证书及烘培记录。
（2）焊工必须经考试合格，检查焊工相应施焊条件的合格证及考核日期。
4.2.一般项目（1）焊缝外观：焊缝外形均匀，焊道与焊道、焊道与基本金属之间过度平滑，焊渣和飞溅物清除干净。
（2）咬边深度≤0.1t，且≤1mm。
注：t为连接处较薄的板厚。
5.应注意的问题（1）尺寸超出允许偏差：对焊缝长宽、宽度、厚度不足，中心线偏移，弯折等偏差，应严格控制焊接部位的相对位置尺寸，合格后方准焊接，焊接时精心操作。
（2）焊缝裂纹：为防止裂纹产生，应选择适合的焊接工艺参数和施焊程序，避免用大电流，不要突然熄火，焊缝接头应搭10-15mm，焊接中木允许搬动、敲击焊件。
（3）表面气孔：焊条按规定的温度和时间进行烘培，焊接区域必须清理干净。
（4）低温焊接不准立即清查，应等焊缝降温后进行。
（5）钢骨架的焊接应符合国家标准《钢结构焊接规范》GB50661-2011的规定，不应出现焊接缺陷。
6.成品保护（1）焊后不准撞砸接头，不准往刚焊完的钢材上浇水。
