浙教版九年级下册数学第三章投影与三视图含答案一、单选题(共15题，共计45分)1、如图，是由若干个相同的小立方体搭成的几何体体俯视图和左视图．则小立方体的个数可能是（）A.5或6B.5或7C.4或5或6D.5或6或72、如图是由8个大小相同的正方体组成的几何体的主视图和俯视图,则这个几何体的左视图是( )A. B. C. D.3、已知一个圆锥的底面半径为3cm，母线长为10cm，则这个圆锥的侧面积为（）A.15πcm 2B.3 cm 2C.60πcmD.30πcm 24、若一个圆锥的侧面展开图是半径为18cm，圆心角为240°的扇形，则这个圆锥的底面半径长是（）A.6cmB.9cmC.12cmD.18cm5、下图是由5个相同大小的正方体搭成的几何体，则它的俯视图在A，B，C，D中的选项是（）A. B. C. D.6、如图已知扇形AOB的半径为6cm，圆心角的度数为120°，若将此扇形围成一个圆锥，则围成的圆锥的底面半径为（）A.2㎝B.4㎝C.1㎝D.8㎝7、由木炭，铅笔，钢笔等，以线条来画出物象明暗的单色面，称作素描.如图是素描初学者常用的一种石膏几何体，该几何体的形状可以看成是用一个平面截圆柱体得到的，它的俯视图是（）A. B. C. D.8、如图是由几个大小相同的小正方体搭成的几何体的俯视图，小正方形中的数字表示该位置上小正方体的个数，则该几何体的左视图是（）A. B. C. D.9、如图，图1是由5个完全相同的正方体堆成的几何体，现将标有E的正方体平移至如图2所示的位置，下列说法中正确的是（）A.左、右两个几何体的主视图相同B.左、右两个几何体的左视图相同 C.左、右两个几何体的俯视图不相同 D.左、右两个几何体的三视图不相同10、如图所示的几何体，它的俯视图是（）A. B. C. D.11、如图是一个正方体被截去一角后得到的几何体，它的俯视图是（）A. B. C. D.12、下列四个几何体，从正面和上面看所得到的视图都为长方形的是（）A. B. C. D.13、下列水平放置的几何体中，俯视图是矩形的是（）A.圆柱B.长方体C.三棱柱D.圆锥14、如图所示是一个几何体的三视图，如果一只蚂蚁从这个几何体的点出发，沿表面爬到的中点处，则最短路线长为（）A. B. C. D.15、下列图形中，哪一个是正方体的展开图（）A. B. C. D.二、填空题(共10题，共计30分)16、如图是正方体的展开图，则原正方体数字“－3”面的对面数字是________．17、主视图反映物体的________和________，俯视图反映物体的________和________，左视图反映物体的________和________．因此，必须注意主视图与俯视图的长对正，主视图与________的高平齐，左视图与________的宽相等．18、将一个边长为10cm正方形，沿粗黑实线剪下4个边长为________ cm的小正方形，拼成一个大正方形作为直四棱柱的一个底面；余下部分按虚线折叠成一个无盖直四棱柱；最后把两部分拼在一起，组成一个完整的直四棱柱，它的表面积等于原正方形的面积．19、如图是正方体的表面展开图，把它折成正方体后“细”字对面的字是________．20、下图是由四个相同的小立方体组成的立体图形的主视图和左视图，那么原立体图形可能是________.(把下图中正确的立体图形的序号都填在横线上).21、如图，是一个长方体的三视图（单位：cm），这个长方形的体积是________cm3．22、长方体的主视图、俯视图如图，则其左视图面积为________ ．23、数学课上，小林同学用n个小立方块搭成一个几何体，从三个方向看到的图形如图所示，则n的值是________ ．24、某同学利用半径为40cm的扇形纸片制作成一个圆锥形纸帽（接缝忽略不计），若圆锥底面半径为10cm，那么这个圆锥的侧面积是________.25、如图，小明从路灯下A处，向前走了5米到达D处，行走过程中，他的影子将会（只填序号）________ ．①越来越长，②越来越短，③长度不变．在D处发现自己在地面上的影子长DE是2米，如果小明的身高为1.7米，那么路灯离地面的高度AB是________ 米．三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、如图，一个圆柱体的侧面展开图为长方形ABCD，若AB=6.28cm，BC=18.84cm，则该圆柱体的体积是多少？（π取3.14，结果精确到十分位）．28、如图，小赵和路人在路灯下行走，试确定图中路灯灯泡的位置，并画出小赵在灯光下的影子．29、若要使得图中平面展开图折叠成正方体后，相对面上的两个数之和为5，求x+y+z的值．30、如图是一个正方体盒子的侧面展开图，该正方体六个面上分别标有不同的数字，且相对两个面上的数字是一对相反数．（1）请把﹣10，8，10，﹣3，﹣8，3分别填入六个小正方形中．（2）若某相对两个面上的数字分别满足关系式和﹣5，求x的值．参考答案一、单选题(共15题，共计45分)1、D2、B3、D4、C5、C6、A7、D8、D9、B10、C11、A12、B13、B14、D二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、25、三、解答题(共5题，共计25分)26、28、29、30、。

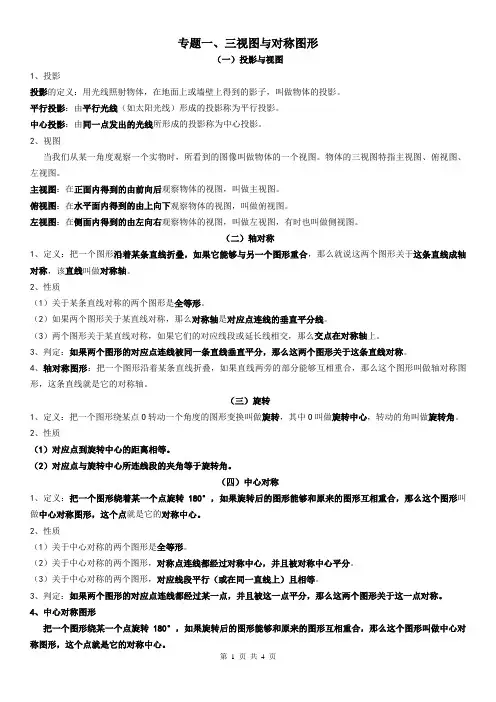

（一）投影与视图1、投影投影的定义：用光线照射物体，在地面上或墙壁上得到的影子，叫做物体的投影。
平行投影：由平行光线（如太阳光线）形成的投影称为平行投影。
中心投影：由同一点发出的光线所形成的投影称为中心投影。
2、视图当我们从某一角度观察一个实物时，所看到的图像叫做物体的一个视图。
物体的三视图特指主视图、俯视图、左视图。
主视图：在正面内得到的由前向后观察物体的视图，叫做主视图。
俯视图：在水平面内得到的由上向下观察物体的视图，叫做俯视图。
左视图：在侧面内得到的由左向右观察物体的视图，叫做左视图，有时也叫做侧视图。
（二）轴对称1、定义：把一个图形沿着某条直线折叠，如果它能够与另一个图形重合，那么就说这两个图形关于这条直线成轴对称，该直线叫做对称轴。
2、性质（1）关于某条直线对称的两个图形是全等形。
（2）如果两个图形关于某直线对称，那么对称轴是对应点连线的垂直平分线。
（3）两个图形关于某直线对称，如果它们的对应线段或延长线相交，那么交点在对称轴上。
3、判定：如果两个图形的对应点连线被同一条直线垂直平分，那么这两个图形关于这条直线对称。
4、轴对称图形：把一个图形沿着某条直线折叠，如果直线两旁的部分能够互相重合，那么这个图形叫做轴对称图形，这条直线就是它的对称轴。
（三）旋转1、定义：把一个图形绕某点O转动一个角度的图形变换叫做旋转，其中O叫做旋转中心，转动的角叫做旋转角。
2、性质（1）对应点到旋转中心的距离相等。
（2）对应点与旋转中心所连线段的夹角等于旋转角。
（四）中心对称1、定义：把一个图形绕着某一个点旋转180°，如果旋转后的图形能够和原来的图形互相重合，那么这个图形叫做中心对称图形，这个点就是它的对称中心。
2、性质（1）关于中心对称的两个图形是全等形。
（2）关于中心对称的两个图形，对称点连线都经过对称中心，并且被对称中心平分。
（3）关于中心对称的两个图形，对应线段平行（或在同一直线上）且相等。
描述：例题：初三数学下册(人教版)知识点总结含同步练习题及答案第二十九章 投影与视图 29.2 三视图一、学习任务1. 掌握常见物体的三视图的画法及其作用.二、知识清单三视图三、知识讲解1.三视图三视图定义将人的视线规定为平行投影线，然后正对着物体看过去，将所见物体的轮廓绘制出来的平面图形称为视图．从物体的前面向后面投射所得的视图称主视图；从物体的上面向下面投射所得的视图称俯视图；从物体的左面向右面投射所得的视图称左视图；三视图就是主视图、俯视图、左视图的总称．常见几何体的三视图 由视图到立体图形① 主视图反映物体的长和高，主要提供正面的形状；② 左视图反映物体的高和宽，主要提供左侧面的形状；③ 俯视图反映物体的长和宽，主要提供上面的形状，由俯视图看不出物体的高．下列几何体，主视图和俯视图都为矩形的是（ ）四、课后作业（查看更多本章节同步练习题，请到快乐学）解：D．如图是由个相同的小正方体搭成的几何体，那么这个几何体的俯视图是（ ）解：B．6如图是某个几何体的三视图，则该几何体的形状是（ ）A. 长方体B. 圆锥C. 圆柱D. 三棱柱解：D．根据主视图和左视图为矩形判断出是柱体，根据俯视图是三角形可判断出这个几何体应该是三棱柱．答案：1.某几何体的三视图如图所示，则这个几何体是A ．圆柱B ．正方体C ．球D ．圆锥D()解析：由主视图和左视图都是三角形可知，这个几何体是圆锥．答案：2.如图是由六个小正方体组合而成的一个立体图形，它的主视图是A．B ．C．D ．B()3. 将如图所示的绕直角边 旋转一周，所得几何体的左视图是A ．B．C ．Rt△ABC BC ()高考不提分，赔付1万元，关注快乐学了解详情。
答案：D ．A答案：解析：4.如图，下面的几何体是由一个圆柱和一个长方体组成的，则它的俯视图是A．B ．C ．D ．D此类题主要考查学生们的空间想象能力，一般考查常见的简单的几何体有圆柱，正方体及其组合体．应注意看的见的轮廓线与看不见的轮廓线的画法与圆锥与圆柱的视图的区别是否有圆心，相对来说考查的较为简单，此题故选D ．()。
投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时叫正投影。
投影三视图都是正投影。
（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。
三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD 这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。
浙教版九年级下册数学第三章投影与三视图含答案一、单选题(共15题，共计45分)1、如图，下面的几何体由三个大小相同的小立方块组成，则它的左视图是（）A. B. C. D.2、用半圆围成一个几何体的侧面，则这个几何体的左视图是（）A.钝角三角形B.等腰直角三角形C.等边三角形D.圆3、小明看到了“实验楼”三个字，而且能看到该楼所有的门窗，则小明看到的图是（）A.俯视图B.左视图C.主视图D.都有可能4、如图，下面几何体的俯视图不是圆的是（）A. B. C.D.5、如图所示，该几何体的俯视图为（）A. B. C. D.6、一扇形的半径为24cm，若此扇形围成的圆锥的底面半径为10cm，那么这个扇形的面积是（）A.120πcm 2B.240πcm 2C.260πcm 2D.480πcm 27、若干桶方便面放在桌面上，如图是从正面、左面、上面看到的结果，则这一堆方便面共有（）A.7桶B.8桶C.9桶D.10桶8、圆锥的底面半径为8，母线长为9，则该圆锥的侧面积为（）．A.36πB.48πC.72πD.144π9、如图，是一个由5个相同的正方体组成的立体图形，它的左视图是（）A. B. C. D.10、如图1所示，一只封闭的圆柱形容器内盛了一半水（容器的厚度忽略不计），圆柱形容器底面直径为高的2倍，现将该容器竖起后如图2所示，设图1、图2中水所形成的几何体的表面积分别为S1、S2，则S1与S2的大小关系是（）A.S1≤S2B.S1＜S2C.S1＞S2D.S1=S211、下列图形中，能围成一个正方体的是（）A. B. C. D.12、一个圆锥的侧面展开图是半径为1的半圆，则该圆锥的底面半径是（）．A.1B.C.D.13、如图，从左面看该几何体得到的形状是（）A. B. C. D.14、下面四个图形中，经过折叠能围成如图只有三个面上印有图案的正方体纸盒的是（）A. B. C.D.15、如图所示是一天中不同时刻直立的灯杆在阳光下形成的影长，规定各图向右为正东方向，将各图按时间顺序排列正确的是（）A.②④①③B.①④③②C.②④③①D.①③②④二、填空题(共10题，共计30分)16、某班数学活动小组的同学用纸板制作长方体包装盒，其平面展开图和相关尺寸如下，其中阴影部分为内部粘贴角料，（单位：）.则此长方体包装盒的体积是________.17、如图所示，甲乙两建筑物在太阳光的照射下的影子的端点重合在C处，若BC=20m，CD=40m，乙的楼高BE=15m，则甲的楼高AD=________m．18、如图，长方体的长为15，宽为10，高为20，点离点的距离为5，一只蚂蚁如果要沿着长方体的表面从点爬到点，需要爬行的最短距离是________．19、一张桌子上重叠摆放了若干枚面值一元的硬币，从三个不同方向看它得到的平面图形如下：那么桌上共有________枚硬币．20、已知扇形的圆心角为120°，半径等于6，则用该扇形围成的圆锥的底面半径为________.21、有底面为正方形的直四棱柱容器A和圆柱形容器B，容器材质相同，厚度忽略不计．如果它们的主视图是完全相同的矩形，那么将B容器盛满水，再将水全部倒入A容器，结果为________．(填“溢出”“刚好”或“未装满”)22、一个圆锥的底面半径为3cm，母线长为5cm,则圆锥的侧面积为________cm2 .23、如图是由若干个棱长为1的小正方体组合而成的一个几何体的三视图，则这个几何体的表面积是________．24、已知扇形AOB的半径为6cm，圆心角的度数为1200，若将此扇形围成一个圆锥，则围成的圆锥的侧面积为________cm2 .25、几个完全相同的小正方体搭成如图的几何体，从上面拿掉一个或者几个小正方体（不能直接拿掉被压在下面的小正方体）而不改变几何体的三视图的方法有________种．三、解答题(共5题，共计25分)26、小名准备制作一个封闭的正方体盒子，他先用5个大小一样的正方形制成如图所示的拼接图形（实线部分），经折叠后发现还少一个面，你能在图中的拼接图形上再接一个正方形画出阴影，使新拼接成的图形经过折叠后能成为一个封闭的正方体盒子吗？请在下面的图①和图②中画出两种不同的补充方法．27、如图所示，分别是两棵树及其影子的情形（1）哪个图反映了阳光下的情形？哪个图反映了路灯下的情形．（2）请画出图中表示小丽影长的线段．（3）阳光下小丽影子长为1.20m树的影子长为2.40m，小丽身高1.88m，求树高．28、如图，路灯（P点）距地面8米，身高1.6米的小明从距离路灯的底部（O 点）20米的A点，沿OA所在的直线行走14米到B点（B点在A点的左边）时，身影的长度是变长了还是变短了？变长或变短了多少米？29、学习投影后，小明、小颖利用灯光下自己的影子长度来测量一路灯的高度，并探究影子长度的变化规律．如图，在同一时间，身高为1.6m的小明（AB）的影子BC长是3m，而小颖（EH）刚好在路灯灯泡的正下方H点，并测得HB=6m．（1）请在图中画出形成影子的光线，并确定路灯灯泡所在的位置G；（2）求路灯灯泡的垂直高度GH．30、一个几何体由几个大小相同的小立方块搭成，从上面观察这个几何体，看到的形状如图所示，其中小正方形中的数字表示在该位置的小立方块的个数，请画出从正面、左面看到的这个几何体的形状图．参考答案一、单选题(共15题，共计45分)1、C2、C3、C5、C6、B7、C8、C9、B10、C11、C12、C13、B14、B15、B二、填空题(共10题，共计30分)16、17、18、19、20、21、22、23、24、三、解答题(共5题，共计25分)26、27、29、30、。

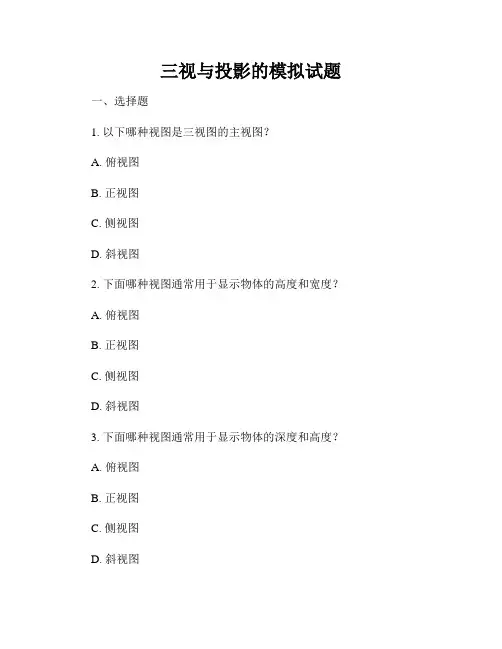

三视与投影的模拟试题一、选择题1. 以下哪种视图是三视图的主视图？A. 俯视图B. 正视图C. 侧视图D. 斜视图2. 下面哪种视图通常用于显示物体的高度和宽度？A. 俯视图B. 正视图C. 侧视图D. 斜视图3. 下面哪种视图通常用于显示物体的深度和高度？A. 俯视图B. 正视图C. 侧视图D. 斜视图4. 以下哪种视图不是常见的三视图之一？A. 三视图B. 俯视图C. 正视图D. 斜视图5. 以下哪个选项描述了投影的基本原理？A. 投影是将物体的形状投射到平面上的过程B. 投影是将物体的颜色投射到平面上的过程C. 投影是将物体的纹理投射到平面上的过程D. 投影是将物体的质地投射到平面上的过程二、填空题1. 三视图是指将物体分别投影到 __________、__________、__________ 三个平面上得到的视图。
2. 在俯视图中，物体的高度和宽度可以清楚地显示，而深度只能以__________ 表示。
3. 在侧视图中，物体的深度和高度可以清楚地显示，而宽度只能以__________ 表示。
4. 投影的基本原理是将物体的形状投射到 __________ 的平面上。
5. 投影可以通过透视法来实现，透视法可以使投影更加 __________。
三、解答题1. 什么是三视图？请简要说明其特点和应用场景。
2. 什么是投影？简要说明投影的基本原理和应用领域。
3. 请结合实际案例，说明透视法在投影中的应用，并解释为什么透视法可以使投影更加真实和逼真。
四、综合题根据下图所示的物体，绘制其对应的三视图。
（图略）注：请将绘制好的三视图拍照并附在答题纸上。
五、实践题请根据你所了解的三视图和投影的知识，选择一个实际物体，绘制其三视图和投影图，并附上相应的文字说明。
（作答要求：绘制的三视图和投影图需准确表达物体的形状和尺寸，文字说明需包括物体的名称、尺寸等相关信息。
）答案请参考下一页。
（以下为样例答案，仅供参考）答案：一、选择题1. B2. C3. A4. D5. A二、填空题1. 正视图、侧视图、俯视图2. 线段3. 线段4. 垂直于投影面5. 真实和逼真三、解答题1. 三视图是指将物体分别投影到正视图、侧视图、俯视图三个平面上得到的视图。

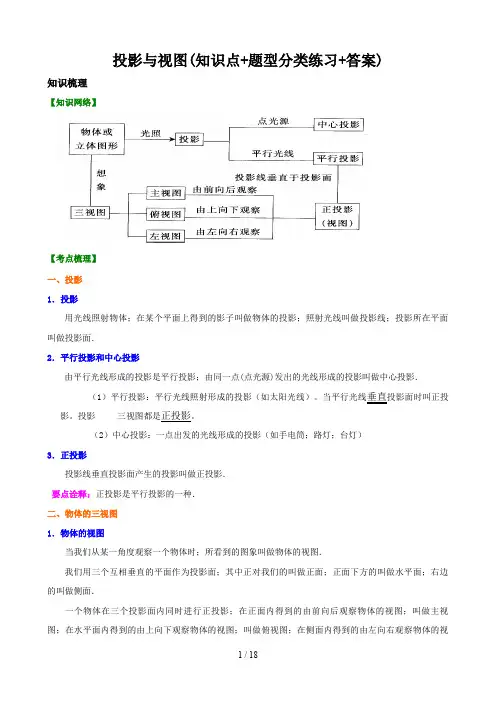

投影与视图(知识点+题型分类练习+答案)知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体；在某个平面上得到的影子叫做物体的投影；照射光线叫做投影线；投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时叫正投影。
投影三视图都是正投影。
（2）中心投影：一点出发的光线形成的投影（如手电筒；路灯；台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时；所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面；其中正对我们的叫做正面；正面下方的叫做水平面；右边的叫做侧面．一个物体在三个投影面内同时进行正投影；在正面内得到的由前向后观察物体的视图；叫做主视图；在水平面内得到的由上向下观察物体的视图；叫做俯视图；在侧面内得到的由左向右观察物体的视图；叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图；主视图右边是左视图．(2)长度的规定：长对正；高平齐；宽相等．画图时；看得见的轮廓线画成实线；看不见的轮廓线画成虚线。
三个图的位置展示：要点诠释：主视图反映物体的长和高；俯视图反映物体的长和宽；左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着；其中AB这根木棒在太阳光下的影子BE如图（1）所示；则CD这根木棒的影子DF应如何画?2.如图所示；某居民小区内A、B两楼之间的距离MN=30米；两楼的高都是20米；A楼在B楼正南；B楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米；窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时；A楼的影子是否影响B楼的一楼住户采光？若影响；挡住该住户窗户多高？若不影响；请说明理由. 1.414 1.732 2.236）3.如图所示；在一天的某一时刻；李明同学站在旗杆附近某一位置；其头部的影子正好落在旗杆脚处；那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知；如图所示；AB和DE是直立在地面上的两根立柱；AB=5m；某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时；同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示；小明在广场上乘凉；图中线段AB表示站在广场上的小明；线段PO表示直立在广场上的灯杆；点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m；小明身高AB=1.6m；小明与灯杆的距离BO=13m；请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。
投影与视图经典测试题及答案一、选择题1．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为1222，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．六个大小相同的正方体搭成的几何体如图所示，其俯视图是（）A．B．C．D．【答案】B【解析】分析：俯视图有3列，从左到右正方形个数分别是2，1，2，并且第一行有三个正方形．详解：俯视图从左到右分别是2，1，2个正方形，并且第一行有三个正方形．故选B．点睛：本题考查了简单组合体的三视图，培养学生的思考能力和对几何体三种视图的空间想象能力．4．下列几何体中，主视图与俯视图不相同的是（）A．B．C．D．【答案】B【解析】分析：根据主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形进行分析．详解：四棱锥的主视图与俯视图不同．故选B．点睛：本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表示在三视图中．5．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．6．如图所示的几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．【详解】从左向右看，得到的几何体的左视图是．故选B．【点睛】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．7．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．8．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.9．下面是从不同的方向看一个物体得到的平面图形，则该物体的形状是（）A．圆锥B．圆柱C．三棱锥D．三棱柱【答案】C【解析】【分析】由主视图和左视图可得此几何体为锥体，根据俯视图可判断出该物体的形状是三棱锥．【详解】解：∵主视图和左视图都是三角形，∴此几何体为椎体，∵俯视图是3个三角形组成的大三角形，∴该物体的形状是三棱锥．故选：C．【点睛】本题考查了几何体三视图问题，掌握几何体三视图的性质是解题的关键．10．如图所示的几何体的主视图是（）A．B．C．D．【答案】A【解析】【分析】找到从正面看所得到的图形即可．【详解】解：从正面可看到从左往右2列一个长方形和一个小正方形，故选A．【点睛】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．11．由6个相同的立方体搭成的几何体如图所示，则它的从正面看到的图形是( )A．B．C．D．【答案】C【解析】【分析】观察立体图形的各个面，与选项中的图形相比较即可得到答案.【详解】观察立体图形的各个面，与选项中的图形相比较即可得到答案，由图像能够看到的图形是，故C选项为正确答案.【点睛】此题考查了从不同方向观察物体和几何体，有良好的空间想象力和抽象思维能力是解决本题的关键.12．图甲是由若干个小正方体搭成的几何体的俯视图，小正方体中的数字表示在该位置的小正方体的个数，那么这个几何体的主视图是（）A．B．C．D．【答案】B【解析】【分析】【详解】解：根据题意画主视图如下：故选B．考点：由三视图判断几何体；简单组合体的三视图．13．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．14．如图所示的几何体的俯视图为( )A．B．C．D．【答案】C【解析】【分析】根据从上边看得到的图形是俯视图，可得答案．【详解】解：从上边看外面是一个矩形，里面是一个圆形，故选：C．【点睛】考查了简单组合体的三视图，从上边看得到的图形是俯视图．15．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.16．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。

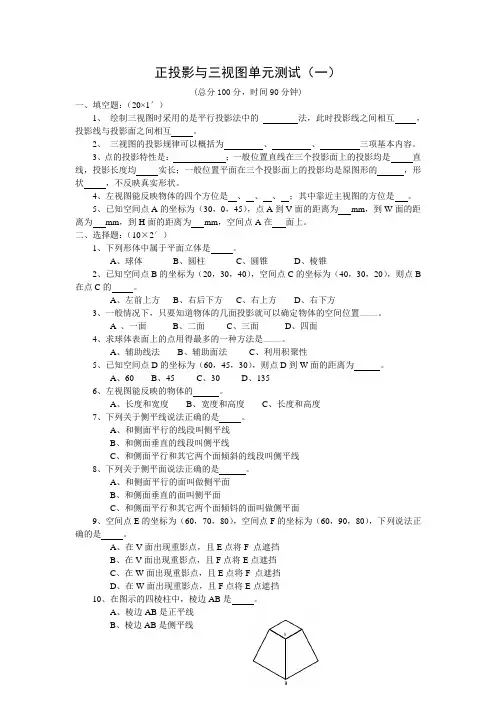

正投影与三视图单元测试（一）(总分100分，时间90分钟)一、填空题：（20×1′）1、绘制三视图时采用的是平行投影法中的法，此时投影线之间相互，投影线与投影面之间相互。
2、三视图的投影规律可以概括为、、三项基本内容。
3、点的投影特性是：；一般位置直线在三个投影面上的投影均是直线，投影长度均实长；一般位置平面在三个投影面上的投影均是原图形的，形状，不反映真实形状。
4、左视图能反映物体的四个方位是、、、；其中靠近主视图的方位是。
5、已知空间点A的坐标为（30，0，45），点A到V面的距离为mm，到W面的距离为mm，到H面的距离为mm，空间点A在面上。
二、选择题：（10×2′）1、下列形体中属于平面立体是。
A、球体B、圆柱C、圆锥D、棱锥2、已知空间点B的坐标为（20，30，40），空间点C的坐标为（40，30，20），则点B 在点C的。
A、左前上方B、右后下方C、右上方D、右下方3、一般情况下，只要知道物体的几面投影就可以确定物体的空间位置————。
A 、一面B、二面C、三面D、四面4、求球体表面上的点用得最多的一种方法是————。
A、辅助线法B、辅助面法C、利用积聚性5、已知空间点D的坐标为（60，45，30），则点D到W面的距离为。
A、60B、45C、30D、1356、左视图能反映的物体的。
A、长度和宽度B、宽度和高度C、长度和高度7、下列关于侧平线说法正确的是。
A、和侧面平行的线段叫侧平线B、和侧面垂直的线段叫侧平线C、和侧面平行和其它两个面倾斜的线段叫侧平线8、下列关于侧平面说法正确的是。
A、和侧面平行的面叫做侧平面B、和侧面垂直的面叫侧平面C、和侧面平行和其它两个面倾钭的面叫做侧平面9、空间点E的坐标为（60，70，80），空间点F的坐标为（60，90，80），下列说法正确的是。
A、在V面出现重影点，且E点将F 点遮挡B、在V面出现重影点，且F点将E点遮挡C、在W面出现重影点，且E点将F 点遮挡D、在W面出现重影点，且F点将E点遮挡10、在图示的四棱柱中，棱边AB是。

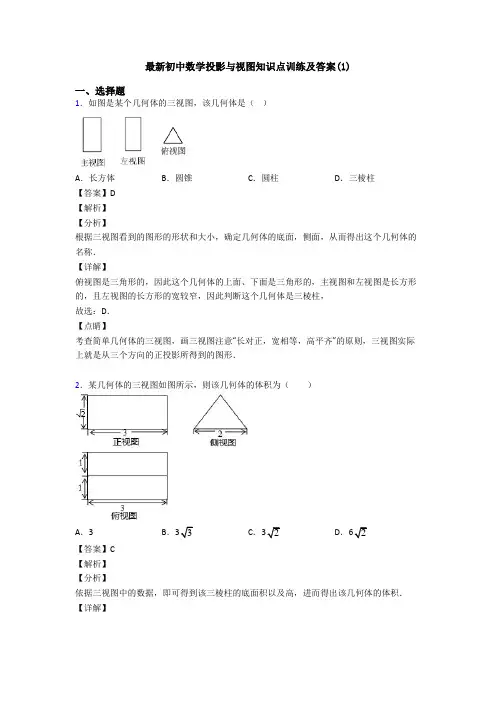

最新初中数学投影与视图知识点训练及答案(1)一、选择题1．如图是某个几何体的三视图，该几何体是（）A．长方体B．圆锥C．圆柱D．三棱柱【答案】D【解析】【分析】根据三视图看到的图形的形状和大小，确定几何体的底面，侧面，从而得出这个几何体的名称．【详解】俯视图是三角形的，因此这个几何体的上面、下面是三角形的，主视图和左视图是长方形的，且左视图的长方形的宽较窄，因此判断这个几何体是三棱柱，故选：D．【点睛】考查简单几何体的三视图，画三视图注意“长对正，宽相等，高平齐”的原则，三视图实际上就是从三个方向的正投影所得到的图形．2．某几何体的三视图如图所示，则该几何体的体积为（）A．3 B．3C．2D．2【答案】C【解析】【分析】依据三视图中的数据，即可得到该三棱柱的底面积以及高，进而得出该几何体的体积．【详解】解：由图可得，该三棱柱的底面积为12×2×2＝2，高为3，∴该几何体的体积为×23＝32，故选：C．【点睛】本题主要考查了由三视图判断几何体，由三视图想象几何体的形状，首先，应分别根据主视图、俯视图和左视图想象几何体的前面、上面和左侧面的形状，然后综合起来考虑整体形状．3．如图是一个由5个完全相同的小正方体组成的几何图形，则它的主视图为（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的图形是主视图，可得答案．【详解】从正面看第一层是三个小正方形，第二层右边一个小正方形，故选A.【点睛】本题考查了简单组合体的三视图，解题的关键是掌握三视图的原理.4．如图，由6个小正方体搭建而成的几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的概念，俯视图是从物体的上面向下看到的，因此可知其像是一个十字架.【详解】解：根据三视图的概念，俯视图是故选C．【点睛】考点：三视图.5．如图是由几个相同的小正方形搭成的几何体，搭成这个几何体需要（）个小正方体，在保持主视图和左视图不变的情况下，最多可以拿掉（）个小正方体A．10:2B．9:2C．10:1D．9:1【答案】C【解析】【分析】由已知条件可知这个几何体由10个小正方体组成，主视图有3列，每列小正方形数目分别为3、1、2；左视图又列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，据此即可得出答案．【详解】解：这个几何体由10个小正方体组成；∵主视图有3列，每列小正方形数目分别为3、1、2；左视图有3列，每列小正方形的数目分别为3、2、1；俯视图有3列，每列小正方形数目分别为3、2、1，∴在保持主视图和左视图不变的情况下，只能拿掉俯视图的第2列中减少1个小正方体，因此，最多可以拿掉1个小正方体．故选：C．【点睛】本题考查的知识点是三视图，需注意被其他部分遮挡而看不见的小正方体．6．小亮领来n盒粉笔，整齐地摆在讲桌上，其三视图如图，则n的值是( )A．7 B．8 C．9 D．10【答案】A【解析】【分析】【详解】解：由俯视图可得最底层有4盒，由正视图和左视图可得第二层有2盒，第三层有1盒，共有7盒，则n的值是7．故选A．【点睛】本题考查由三视图判断几何体．7．如图的几何体是由五个小正方体组合而成的，则这个几何体的左视图是( )A．B．C．D．【答案】D【解析】【分析】找到从左面看到的图形即可.【详解】从左面上看是D项的图形.故选D.【点睛】本题考查三视图的知识，左视图是从物体左面看到的视图.8．如图是3个相同的小正方体组合而成的几何体，它的俯视图是（）A．B．C．D．【答案】C【解析】试题分析：如图中几何体的俯视图是．故选C．考点：简单组合体的三视图．9．如图所示，该几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据几何体的三视图求解即可.【详解】解：从左边看是一个矩形，中间有两条水平的虚线，故选：B．【点睛】本题考查的是几何体的三视图，熟练掌握几何体的三视图是解题的关键. 10．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．在同一时刻的阳光下，小明的影子比小强的影子长，那么在同一路灯下（）A．小明的影子比小强的影子长B．小明的影子比小强的影子短C．小明的影子和小强的影子一样长D．两人的影子长度不确定【答案】D【解析】【分析】在同一路灯下由于位置不确定，根据中心投影的特点判断得出答案即可．【详解】在同一路灯下由于位置不同，影长也不同，所以无法判断谁的影子长．故选D．【点睛】本题综合考查了平行投影和中心投影的特点和规律．平行投影的特点是：在同一时刻，不同物体的物高和影长成比例．中心投影的特点是：①等高的物体垂直地面放置时，在灯光下，离点光源近的物体它的影子短，离点光源远的物体它的影子长．②等长的物体平行于地面放置时，在灯光下，离点光源越近，影子越长；离点光源越远，影子越短，但不会比物体本身的长度还短．13．下列几何体是由4个正方体搭成的，其中主视图和俯视图相同的是（）A．B．C．D．【答案】B【解析】【分析】分别画出从几何体的上面和正面看所得到的视图，再比较即可．【详解】A、主视图，俯视图为，故此选项错误；B、主视图为，俯视图为，故此选项正确；C、主视图为，俯视图为，故此选项错误；D、主视图为，俯视图为，故此选项错误；故选：B.【点睛】此题主要考查了简单几何体的三视图，关键是掌握所看的位置．14．如图的几何体由6个相同的小正方体搭成，它的主视图是（）A．B．C．D．【答案】A【解析】【分析】根据从正面看得到的视图是主视图，可得答案．【详解】从正面看有三列，从左起第一列有两个正方形，第二列有两个正方形，第三列有一个正方形，故A符合题意，故选A．【点睛】本题考查了简单组合体的三视图，从正面看得到的视图是主视图．15．如图是某个几何体的三视图，该几何体是（）A．三棱柱B．圆柱C．六棱柱D．圆锥【答案】C【解析】【分析】由主视图和左视图确定是柱体，锥体还是球体，再由俯视图确定具体形状．【详解】解：由俯视图可知有六个棱，再由主视图即左视图分析可知为六棱柱，故选C．【点睛】本题考查学生对三视图掌握程度和灵活运用能力，同时也体现了对空间想象能力方面的考查．主视图、左视图、俯视图是分别从物体正面、左面和上面看，所得到的图形．16．如图是某几何体的三视图，则该几何体的全面积等于()A．112 B．136 C．124 D．84【答案】B【解析】试题解析：该几何体是三棱柱.如图：由勾股定理22543-=，326⨯=，全面积为：164257267247042136.2⨯⨯⨯+⨯⨯+⨯=++=故该几何体的全面积等于136．故选B.17．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．3个B．5个C．7个D．9个【答案】B【解析】【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数即可．【详解】由主视图和左视图可确定所需正方体个数最少时的俯视图（数字为该位置小正方体的个数）为：．所以搭成这个几何体的小正方体最少有5个．故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是解决问题的关键.18．如图所示的支架（一种小零件）的两个台阶的高度和宽度相等，则它的左视图为（）A．B．C．D．【答案】D【解析】【分析】找到从左面看所得到的图形即可，注意所有的看到的棱都应表现在视图中．【详解】解：从左面看去，是两个有公共边的矩形，如图所示：故选D．【点睛】本题考查了三视图的知识，左视图是从物体的左面看得到的视图．视图中每一个闭合的线框都表示物体上的一个平面，而相连的两个闭合线框常不在一个平面上．19．如图是由6个大小相同的立方体组成的几何体，在这个几何体的三视图中，是中心对称图形的是()A．主视图B．左视图C．俯视图D．主视图和左视图【答案】C【解析】【分析】根据所得到的主视图、俯视图、左视图结合中心对称图形的定义进行判断即可.【详解】观察几何体，可得三视图如图所示：可知俯视图是中心对称图形，故选C.【点睛】本题考查了三视图、中心对称图形，正确得到三视图是解决问题的关键. 20．如图所示的几何体的俯视图为()A．B．C．D．【答案】D【解析】【分析】【详解】从上往下看，易得一个正六边形和圆．故选D．。
知识点01：几何体的三视图【高频考点精讲】1、三视图（1）从正面得到的由前向后观察物体的视图，叫做主视图。
（从前往后看）（2）从水平面得到的由上向下观察物体的视图，叫做俯视图。
（从上往下看）（3）从侧面得到的由左向右观察物体的视图，叫做左视图。
（从左往右看）2、三视图的画法（1）主视图与俯视图的长相等；（2）主视图与左视图的高相等；（3）俯视图与左视图的高相等。
3、正方体、长方体、圆柱、圆锥的三视图（正视、侧视、俯视）知识点02：投影与视角【高频考点精讲】1、平行投影（1）用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在的平面叫做投影面。
（2）平行投影：由平行光线形成的投影是平行投影，例如物体在太阳光的照射下形成的影子。
2、中心投影（1）由同一点发出光线形成的投影叫做中心投影，例如物体在灯光的照射下形成的影子。
（2）中心投影光线特点：物体与投影面平行时，物体与投影是位似变换的关系。
3、视点、视角和盲区（1）观察物体时，从物体两边（上下或左右）引出的光线与人眼的夹角就是视角。
（3）盲区：视线到达不了的区域。
检测时间：90分钟试题满分：100分难度系数：0.58一．选择题（共10小题，满分20分，每小题2分）1．（2分）（2023•河南）北宋时期的汝官窑天蓝釉刻花鹅颈瓶是河南博物院九大镇院之宝之一，具有极高的历史价值、文化价值．如图所示，关于它的三视图，下列说法正确的是（）A．主视图与左视图相同B．主视图与俯视图相同C．左视图与俯视图相同D．三种视图都相同2．（2分）（2023•枣庄）榫卯是古代中国建筑、家具及其他器械的主要结构方式，是我国工艺文化精神的传承，凸出部分叫榫，凹进部分叫卯．如图是某个部件“卯”的实物图，它的主视图是（）A．B．C．D．3．（2分）（2023•辽宁）如图是由5个完全相同的小正方体搭成的几何体，这个几何体的主视图是（）A．B．C．D．4．（2分）（2023•日照）如图所示的几何体的俯视图可能是（）A．B．C．D．5．（2分）（2023•泸州）一个立体图形的三视图如图所示，则该立体图形是（）A．圆柱B．圆锥C．长方体D．三棱柱6．（2分）（2023•齐齐哈尔）如图，若几何体是由六个棱长为1的正方体组合而成的，则该几何体左视图的面积是（）A．2 B．3 C．4 D．57．（2分）（2023•襄阳）先贤孔子曾说过“鼓之舞之”，这是“鼓舞”一词最早的起源，如图是喜庆集会时击鼓瞬间的情景及鼓的立体图形，该立体图形的主视图是（）A．B．C．D．8．（2分）（2023•湖北）如图是一个立体图形的三视图，该立体图形是（）A．三棱柱B．圆柱C．三棱锥D．圆锥9．（2分）（2023•海南）如图是由5个完全相同的小正方体摆成的几何体，则这个几何体的俯视图是（）A．B．C．D．10．（2分）（2023•广州）一个几何体的三视图如图所示，则它表示的几何体可能是（）A．B．C．D．二．填空题（共10小题，满分20分，每小题2分）11．（2分）（2021•云南）如图图形是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和3，俯视图是直径等于2的圆，则这个几何体的体积为．12．（2分）（2023•越秀区校级二模）如图，在平面直角坐标系中，点光源位于P（2，2）处，木杆AB两端的坐标分别为（0，1），（3，1）．则木杆AB在x轴上的影长CD为．13．（2分）（2023•新吴区二模）某几何体的三视图如图所示，已知主视图和左视图是两个全等的矩形．若主视图的相邻两边长分别为2和4，俯视图是直径等于2的圆，则这个几何体的体积为．14．（2分）（2023•齐河县模拟）一个圆锥的主视图如图所示，根据图中数据，计算这个圆锥的侧面积是．15．（2分）（2023•泰安模拟）如图是某圆锥的主视图和左视图，则该圆锥的表面积是．16．（2分）（2023•南海区校级模拟）如图是某几何体的三视图，根据图所给各边长度算出该几何体的体积是cm3．（结果保留π）17．（2分）（2022•青海）由若干个相同的小正方体构成的几何体的三视图如图所示，那么构成这个几何体的小正方体的个数是．18．（2分）（2023•祁阳县一模）已知圆锥的主视图是底边长为12cm，底边上的高为8cm的等腰三角形，则这个圆锥的侧面积是cm2．（结果保留π）19．（2分）（2023•巧家县一模）如图，这是某几何体的三视图（其中主视图也称正视图，左视图也称侧视图）．已知主视图和左视图是两个全等的等腰三角形．若主视图的腰长5cm，俯视图是直径为6cm的圆，则这个几何体的高为cm．20．（2分）（2023•通辽）某款“不倒翁”（如图1）的主视图是图2，PA，PB分别与所在圆相切于点A，B，若该圆半径是10cm，∠P＝60°，则主视图的面积为cm2．三．解答题（共8小题，满分60分）21．（6分）（2023•未央区校级三模）李明在参观某工厂车床工作间时发现了一个工件，通过观察并画出了此工件的三视图，借助直尺测量了部分长度．如图所示，该工件的体积是多少？22．（6分）（2023•萧县一模）如图是一个几何体的三视图，其中俯视图为正三角形．（1）这个几何体的名称为；（2）求该几何体的左视图中a的值．23．（8分）（2023•东洲区模拟）（1）计算：．（2）如图是一个几何体的三视图（单位：cm）．①这个几何体的名称是；②根据图上的数据计算这个几何体的表面积（结果保留π）．24．（8分）（2023•晋州市模拟）学校食堂厨房的桌子上整齐地摆放着若干个相同规格的菜碟，每一摞菜碟的高度与菜碟的个数的关系如表所示．菜碟的个数菜碟的高度（单位：cm）1 32 3+1.83 3+3.64 3+5.4……（1）把x个菜碟放成一摞时，请直接写出这一摞菜碟的高度（用含x的式子表示）；（2）如图所示，是几摞菜碟的三视图，厨师想把它们整齐叠成一摞，求叠成一摞后的高度是多少．25．（8分）（2023•蒲城县二模）夏天到了，姗姗的妈妈买了一个防蚊罩以保护饭菜（如图1），将罩子开口朝下放在水平桌面上，其截面为抛物线形．姗姗测得罩子的直径OA为40厘米，罩子内壁的最大高度为20厘米，她以罩子左边缘点O为原点、OA所在的水平线为x轴建立平面直角坐标系（如图2）．（1）求抛物线的函数表达式；（2）某天，姗姗将一盘菜沿水平线OA（圆形盘子直径与OA重合）放置在罩子下，盘子左侧边缘离O点的水平距离为4厘米，她想在盘子右侧紧挨盘子沿水平线OA再放置高度为6厘米的一碗稀饭（碗的俯视图也是圆形，其直径与OA重合），已知盘子和碗的直径分别为20厘米、12厘米，要使罩子紧贴水平桌面，请通过计算说明：她这样放，罩子能否接触到碗？26．（8分）（2023•盐都区三模）盐城市某初级中学数学小组想探究：大楼影长对相邻大楼的影响．分成了两个实验小组，在某天下午3时，同时进行了两项实验：实验一：测量高为1.5m竹竿的影长．通过测量发现影长为1m．实验二：探究长方体的影子．如图1是该长方体在当天下午3时阳光下投影，图2是图1中长方体的俯视图．（1）该长方体的高AB＝39cm，宽BE＝22cm．①此时AB的影长BC为cm；②此时测得CE＝40cm，求tan∠BCD；（2）某小区预规划两栋一样的楼房甲、乙，朝向与“实验二”中长方体一致，俯视图如图3，相关数据如图所示，若楼高42米，请通过计算说明实验当天下午3时甲楼的影子是否落在乙楼的墙上．27．（8分）（2023•婺城区一模）如图是用10个完全相同的小立方体搭成的几何体．（1）已知该几何体的主视图如图所示，请在空白的方格中画出它的左视图和俯视图．（2）若保持主视图和俯视图不变，最多还可以再搭个小立方体．28．（8分）（2023•潍坊三模）【定义】从一个已知图形的外一点引两条射线分别经过该已知图形的两点，则这两条射线所成的最大角称为该点对已知图形的视角，如图①，∠APB是点P对线段AB的视角．【应用】（1）如图②，在直角坐标系中，已知点A（2，），B（2，2），C（3，），则原点O对三角形ABC的视角为；（2）如图③，在直角坐标系中，以原点O，半径为2画圆O1，以原点O，半径为4画圆O2，证明：圆O2上任意一点P对圆O1的视角是定值；【拓展应用】（3）很多摄影爱好者喜欢在天桥上对城市的标志性建筑拍照，如图④．现在有一条笔直的天桥，标志性建筑外延呈正方形，摄影师想在天桥上找到对建筑视角为45°的位置拍摄．现以建筑的中心为原点建立如图⑤的坐标系，此时天桥所在的直线的表达式为x＝﹣5，正方形建筑的边长为4，请直接写出直线上满足条件的位置坐标．。
投影与视图知识梳理【知识网络】【考点梳理】一、投影1．投影用光线照射物体，在某个平面上得到的影子叫做物体的投影，照射光线叫做投影线，投影所在平面叫做投影面．2．平行投影和中心投影由平行光线形成的投影是平行投影；由同一点(点光源)发出的光线形成的投影叫做中心投影．（1）平行投影：平行光线照射形成的投影（如太阳光线）。
当平行光线垂直投影面时叫正投影。
投影三视图都是正投影。
（2）中心投影：一点出发的光线形成的投影（如手电筒，路灯，台灯）3．正投影投影线垂直投影面产生的投影叫做正投影．要点诠释：正投影是平行投影的一种．二、物体的三视图1．物体的视图当我们从某一角度观察一个物体时，所看到的图象叫做物体的视图．我们用三个互相垂直的平面作为投影面，其中正对我们的叫做正面，正面下方的叫做水平面，右边的叫做侧面．一个物体在三个投影面内同时进行正投影，在正面内得到的由前向后观察物体的视图，叫做主视图；在水平面内得到的由上向下观察物体的视图，叫做俯视图；在侧面内得到的由左向右观察物体的视图，叫做左视图．要点诠释：三视图就是我们从三个方向看物体所得到的3个图象．2．画三视图的要求(1)位置的规定：主视图下方是俯视图，主视图右边是左视图．(2)长度的规定：长对正，高平齐，宽相等．画图时，看得见的轮廓线画成实线，看不见的轮廓线画成虚线。
三个图的位置展示：要点诠释：主视图反映物体的长和高，俯视图反映物体的长和宽，左视图反映物体的高和宽．（1）主视图：三视图（2）左视图：（3）俯视图：投影与视图专题练习类型一：平行投影1.有两根木棒AB、CD在同一平面上竖着，其中AB这根木棒在太阳光下的影子BE如图（1）所示，则CD这根木棒的影子DF应如何画?2.如图所示，某居民小区内A、B两楼之间的距离MN=30米，两楼的高都是20米，A楼在B楼正南，B 楼窗户朝南.B楼内一楼住户的窗台离小区地面的距离DN=2米，窗户高CD=1.8米.当正午时刻太阳光线与地面成30°角时，A楼的影子是否影响B楼的一楼住户采光？若影响，挡住该住户窗户多高？若不影响，请说明理由.（参考数据：2≈1.414，3≈1.732，5≈2.236）3.如图所示，在一天的某一时刻，李明同学站在旗杆附近某一位置，其头部的影子正好落在旗杆脚处，那么你能在图中画出此时的太阳光线及旗杆的影子吗？4.已知，如图所示，AB和DE是直立在地面上的两根立柱，AB=5m，某一时刻AB在阳光下的投影BC=3m. （1）请你在图中画出此时DE在阳光下的投影.（2）在测量AB的投影时，同时测量出DE在阳光下时投影长为6m.请你计算DE的长.类型二：中心投影1.如图所示，小明在广场上乘凉，图中线段AB表示站在广场上的小明，线段PO表示直立在广场上的灯杆，点P表示照明灯.（1）请你在图中画出小明在照明灯P照射下的影子.（2）如果灯杆高PO=12m，小明身高AB=1.6m，小明与灯杆的距离BO=13m，请求出小明影子的长度.2.确定图中路灯灯泡所在的位置。
《第3章投影与三视图》1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．3．如图所示的几何体的主视图是（）A．B．C．D．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A． B． C． D．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是cm2．7．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由个小正方体搭成．8．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．9．如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．10．画出下图中几何体的三种视图．11．下图是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方体的个数是（）A．4个 B．5个 C．6个 D．7个12．一位美术老师在课堂上进行立体模型素描教学时，把14个棱长为1dm的正方体摆在课桌上成如图的形式，然后他把露出的表面都涂上不同的颜色，则被他涂上颜色部分的面积为（）A．33dm2B．24dm2C．21dm2D．42dm213．两个正方体形状的积木摆成如图所示的塔形平放于桌面上，上面正方体下底面的四个顶点恰好是下面相邻正方体的上底面各边的中点，并且下面正方体的棱长为1，则能够看到部分的面积是多少？14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．15．用小立方体搭成的几何体的主视图和左视图如图所示，则搭成这个几何体至少要多少个小立方体？最多要多少个小立方体？《第3章投影与三视图》参考答案与试题解析1．如图是一个正六棱柱，它的俯视图是（）A．B．C．D．【考点】简单几何体的三视图．【专题】几何图形问题．【分析】找到从上面看所得到的图形即可，注意看见的棱用实线表示．【解答】解：从上面看可得到一个正六边形．故选C．【点评】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．2．如图，图1是一个底面为正方形的直棱柱；现将图1切割成图2的几何体，则图2的俯视图是（）A．B．C．D．【考点】简单几何体的三视图；截一个几何体．【专题】几何图形问题．【分析】俯视图是从物体上面看到的图形，应把所看到的所有棱都表示在所得图形中．【解答】解：从上面看，图2的俯视图是正方形，有一条对角线．故选C．【点评】本题考查了几何体的三种视图，掌握定义是关键．注意所有的看到的棱都应表现在三视图中．3．如图所示的几何体的主视图是（）A．B．C．D．【考点】简单组合体的三视图．【专题】常规题型．【分析】找到从正面看所得到的图形即可，注意所有的看到的棱都应表现在主视图中．【解答】解：几何体的主视图是：故选：A．【点评】本题考查了三视图的知识，主视图是从物体的正面看得到的视图．4．如图所示的物体是由四个相同的小长方体堆砌而成的，那么这个物体的左视图是（）A．B．C．D．【考点】简单组合体的三视图．【分析】根据左视图，后排两层，前排一层，可得答案．【解答】解：后排两层，前排一层，故选：B．【点评】本题考查了简单组合体的三视图，注意左视图后排画在左边，前排画在右边．5．如图是一个由多个相同小正方体堆积而成的几何体的俯视图，图中所示数字为该位置小正方形的个数，则这个几何体的主视图是（）A． B． C． D．【考点】由三视图判断几何体；简单组合体的三视图．【分析】俯视图中的每个数字是该位置小立方体的个数，分析其中的数字，得主视图有3列，从左到右分别是3，3，2个正方形．【解答】解：由俯视图中的数字可得：主视图有3列，从左到右分别是3，3，2个正方形．故选C．【点评】本题考查了学生的思考能力和对几何体三种视图的空间想象能力．6．长方体的主视图和左视图如图所示（单位：cm），则其俯视图的面积是12 cm2．【考点】由三视图判断几何体．【专题】压轴题．【分析】主视图可得长方体的长与高，左视图可得长方体的宽与高，俯视图的面积=长×宽．【解答】解：易得长方体的长为4，宽为3，所以俯视图的面积=4×3=12cm2．【点评】解决本题的难点是根据所给视图得到长方体的长与宽，关键是理解俯视图的面积等于长方体的长×宽．7．由几个相同小正方体搭成的几何体的主视图与左视图如图所示，则该几何体最少由4个小正方体搭成．【考点】由三视图判断几何体．【专题】压轴题．【分析】仔细观察该几何体的主视图和左视图，发挥空间想象能力，便可得出几何体的形状．【解答】解：仔细观察物体的主视图和左视图可知：该几何体的下面最少要有三个小正方体，上面最少要有一个小正方体，故该几何体最少有4个小正方体组成．故答案为：4．【点评】本题考查了三视图的知识，主视图是从物体的前面看得到的视图，左视图是从物体的左面看得到的视图，考查了学生细心观察能力，属于基础题．8．如图是一个粮仓（圆锥与圆柱组合体）的示意图，请画出它的三视图．【考点】作图﹣三视图．【分析】认真观察实物，可得这个几何体的主视图和左视图都为长方形上面一个三角形，俯视图为一个有圆心的圆．【解答】解：正确的三视图如图所示：．【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．9．如图是由小立方体组成的几何体的俯视图，小正方形中的数字表示该位置小立方体的个数，请画出相应的主视图和左视图．【考点】作图﹣三视图；由三视图判断几何体．【专题】作图题．【分析】由已知条件可知，主视图有2列，每列小正方数形数目分别为2，3，左视图有2列，每列小正方形数目分别为3，2．据此可画出图形．【解答】解：如图所示：【点评】本题考查几何体的三视图画法．由几何体的俯视图及小正方形内的数字，可知主视图的列数与俯视数的列数相同，且每列小正方形数目为俯视图中该列小正方形数字中的最大数字．左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．10．画出下图中几何体的三种视图．【考点】作图﹣三视图．【分析】①主视图从左往右2列正方形的个数依次为2，1；左视图正方形的个数为2；俯视图从左往右2列正方形的个数依次为1，1；依此画出图形即可．②观察实物图，主视图是圆环；左视图是矩形，内侧有两条横着的虚线；俯视图是矩形，内侧有两条竖着的虚线．【解答】解：①如图所示：②如图所示：【点评】本题考查实物体的三视图．在画图时一定要将物体的边缘、棱、顶点都体现出来，看得见的轮廓线都画成实线，看不见的画成虚线，不能漏掉．11．下图是由一些相同的小正方形构成的几何体的三视图，这些相同的小正方体的个数是（）A．4个 B．5个 C．6个 D．7个【考点】由三视图判断几何体．【专题】数形结合．【分析】由俯视图可得最底层几何体的个数，由主视图和左视图可得几何体第二层正方体的个数，相加即可．【解答】解：俯视图中有4个正方形，那么最底层有4个正方体，由主视图可得第二层最多有2个正方体，有左视图可得第二层只有1个正方体，所以共有4+1=5个正方体．故选B．【点评】考查对三视图的理解应用及空间想象能力．只要掌握口诀“俯视图打地基，正视图疯狂盖，左视图拆违章”就很容易得到答案．注意俯视图中正方形的个数即为最底层正方体的个数．12．一位美术老师在课堂上进行立体模型素描教学时，把14个棱长为1dm的正方体摆在课桌上成如图的形式，然后他把露出的表面都涂上不同的颜色，则被他涂上颜色部分的面积为（）A．33dm2B．24dm2C．21dm2D．42dm2【考点】几何体的表面积．【分析】分三层，每一层再分侧面与上表面两部分求出表面积，然后相加即可得解．【解答】解：最上层，侧面积为4，上表面面积为1，总面积为4+1=5（dm2），中间一层，侧面积为2×4=8，上表面面积为4﹣1=3，总面积为8+3=11（dm2），最下层，侧面积为3×4=12，上表面面积为9﹣4=5，总面积为12+5=17（dm2），5+11+17=33（dm2），所以被他涂上颜色部分的面积为33dm2．故选：A．【点评】本题考查了几何体的表面积，注意分三层，每一层再分侧面积与上表面两部分求解，注意求解的层次性．13．两个正方体形状的积木摆成如图所示的塔形平放于桌面上，上面正方体下底面的四个顶点恰好是下面相邻正方体的上底面各边的中点，并且下面正方体的棱长为1，则能够看到部分的面积是多少？【考点】简单组合体的三视图．【分析】根据正方形的性质求出小正方体的棱长，然后根据可看见的部分有小正方体的5个面，大正方体的四个面积再加一个大正方体减小正方体的面，然后计算即可得解．【解答】解：∵下面正方体的棱长为1，∴下面正方体的面的对角线为=，∴上面正方体的棱长为，可看见的部分有上面正方体的小正方形的5个面，面积为：5×（）2=，下面正方体的大正方形的4个完整侧面，面积为：4×12=4，两正方体的重叠面部分可看见的部分，面积为12﹣（）2=，所以，能够看到部分的面积为+4+=7．【点评】本题考查了几何体的表面积，正方体的性质，正方形的性质，求出上面小正方体的棱长是解题的关键．14．一个几何体的三视图如图所示，它的俯视图为菱形．请写出该几何体的形状，并根据图中所给的数据求出它的侧面积．【考点】由三视图判断几何体．【分析】有三视图可看出这个图形是个四棱柱，然后根据底面菱形的对角线求出菱形的边长，然后求出侧面积．【解答】解：该几何体的形状是直四棱柱，由三视图知，棱柱底面菱形的对角线长分别为4cm，3cm，∴菱形的边长==cm，棱柱的侧面积=×8×4=80（cm2）．【点评】本题要先判断出几何体的形状，然后根据其侧面积的计算方法进行计算即可．15．用小立方体搭成的几何体的主视图和左视图如图所示，则搭成这个几何体至少要多少个小立方体？最多要多少个小立方体？【考点】由三视图判断几何体．【分析】根据图形，主视图的底层最多有9个小正方体，最少有3个小正方形．第二层最多有4个小正方形，最少有2个小正方形．【解答】解：综合主视图和左视图，这个几何体的底层最多有3×3=9个小正方体，最少有3个小正方体，第二层最多有4个小正方体，最少有2个小正方体，那么搭成这样的几何体至少需要3+2=5个小正方体，最多需要4+9=13个小正方体．【点评】本题要分别对最多和最少两种情况进行讨论，然后根据“俯视图打地基，正视图疯狂盖，左视图拆违章”来分析出小正方体的个数．。
浙教版九年级下册数学第三章投影与三视图含答案一、单选题(共15题，共计45分)1、桌面上放置的几何体中，主视图与左视图可能不同的是（）A.圆柱B.正方体C.球D.直立圆锥2、如图是由四个相同的小立方块搭成的几何体，这个几何体的左视图是（）A. B. C. D.3、如图所示的几何体的俯视图为( )A. B. C. D.4、一个几何体的三视图如图所示，这个几何体是（）A.球B.圆柱C.长方体D.圆锥5、下图中几何体的左视图是（）A. B. C. D.6、如图是由7个相同的小正方体组合而成的几何体.这个几何体的左视图是（）A. B. C. D.7、超市货架上摆放着一些桶装红烧牛肉方便面，它们的三视图如图所示，则货架上的红烧牛肉方便面至多有（）桶．A.8B.9C.10D.118、如图是由一些相同的小正方体搭成的几何体从三个方向看到的图形，则搭成这个几何体的小正方体的个数是（）A. B. C. D.9、用若干个大小相同的小正方形体组合成的几何体的主视图和俯视图如图所示，下面所给的四个选项中，不可能是这个几何体的左视图的是（）A. B. C. D.10、如图是由7个相同的小正方体搭成的几何体，在标号为①的小正方体上方添加一个小正方体后，所得几何体的三视图与原几何体的三视图相比没有发生变化的是（）A.主视图和俯视图B.主视图和左视图C.左视图和俯视图D.主视图、左视图和俯视图11、如图，一个几何体上半部为正四棱锥，下半部为立方体，且有一个面涂有颜色．下列图形中，是该几何体的表面展开图的是（）A. B. C.D.12、如图是由几个小立方块所搭成的几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，则这个几何体的左视图为（）A. B. C. D.13、有一种几何体是用相同正方体组合而成的，有人说：这样的几何体如果只给出主视图和左视图是不能唯一确定的，我们可以找出一个反例来说明这个命题是假命题，这个反例可以是（）A. B. C.D.14、某几何体由一些大小相同的小正方体组成，如图分别是它的主视图和俯视图，那么要组成该几何体，至少需要多少个这样的小正方体（）A.3B.4C.5D.615、如图，是正方体的一种展开图，其每个面上都标有一个汉字，则在原正方体中，与“若”字相对的面上的汉字是（）A.有B.必C.召D.回二、填空题(共10题，共计30分)16、如图，中，，，若把绕边所在直线旋转一周，则所得几何体的表面积为________（结果保留）．17、如果圆锥的底面周长是20πcm，侧面展开后所得的扇形的圆心角为120°，则圆锥的母线长是________．18、若用半径为12，圆心角为120°的扇形围成一个圆锥的侧面（接缝忽略不计），则这个圆锥底面圆的半径的长________19、由一些完全相同的小正方体组成的几何体的主视图和俯视图如图所示，则组成这个几何体的小正方体的个数可能是________．20、苏轼的诗句“横看成岭侧成峰，远近高低各不同”把此诗句用在视图上，说明的现象是________．21、一个正方体的六个面上分别写着六个连续的整数，且相对面上的两个数之和相等，如图所示，能看到的数为7，10，11，则这六个整数的和为________.22、如图是一个正方体的展开图，如果将它折成一个正方体，相对面上的数相等，则x+y的值为________．23、半径为10cm的半圆围成一个圆锥，则这个圆锥的高是________cm．24、若一个圆锥的底面圆半径为3cm，其侧面展开图的圆心角为120°，则圆锥的母线长是________cm．25、将“创建文明城市”六个字分别写在一个正态度体的六个面上，这个正方体的平面展开图，如图所示，那么在这个正态度体中，和“创”相对的字是________．三、解答题(共5题，共计25分)26、一个几何体的三视图如图，求这个几何体的侧面积？27、如图，这是一个由小立方块塔成的几何体的俯视图，小正方形中的数字表示该位置的小立方块的个数.请你画出它的主视图与左视图.28、已知一个几何体的三视图如图，根据图示的数据计算该几何体的全面积及侧面展开图的圆心角（结果保留π）．29、如图所示，太阳光线AC和A´C´是平行的，同一时刻两个建筑物在太阳下的影子一样长，那么建筑物是否一样高？请说明理由．30、如图，是由几个相同的小立方块搭成的几何体从正面、左面看到的图形，问这个几何体有几个小立方块？参考答案一、单选题(共15题，共计45分)2、D3、D4、B5、A6、B7、C8、C9、C10、A11、B12、A13、C14、B15、B二、填空题(共10题，共计30分)16、17、18、19、20、21、23、24、25、三、解答题(共5题，共计25分)26、27、28、30、。
新初中数学投影与视图知识点训练及答案一、选择题1．如图是由5个相同的正方体搭成的几何体，其左视图是（ ）A ．B ．C ．D ．【答案】A【解析】【分析】 根据三视图的定义即可判断．【详解】根据立体图可知该左视图是底层有2个小正方形，第二层左边有1个小正方形．故选A ．【点睛】本题考查三视图，解题的关键是根据立体图的形状作出三视图，本题属于基础题型．2．图2是图1中长方体的三视图，若用S 表示面积，23S x x =+主，2S x x =+左，则S =俯（ ）A ．243x x ++B ．232x x ++C ．221x x ++D ．224x x +【答案】A【解析】【分析】 直接利用已知视图的边长结合其面积得出另一边长，即可得出俯视图的边长进而得出答案．【详解】解：∵S 主23(3)=+=+x x x x ，S 左2(1)=+=+x x x x ，∴主视图的长3x =+，左视图的长1x =+，则俯视图的两边长分别为：3x +、1x +，S 俯2(3)(1)43=++=++x x x x ，故选：A ．【点睛】此题主要考查了已知三视图求边长，正确得出俯视图的边长是解题关键．3．如图，是由一个圆柱体和一个长方体组成的几何体，其主视图是( )A ．B ．C ．D ．【答案】B【解析】 试题分析：长方体的主视图为矩形，圆柱的主视图为矩形，根据立体图形可得：主视图的上面和下面各为一个矩形，且下面矩形的长比上面矩形的长要长一点，两个矩形的宽一样大小．考点：三视图．4．如图是空心圆柱，则空心圆柱在正面的视图，正确的是（ ）A ．B ．C ．D ．【答案】C【解析】【分析】找出从几何体的正面看所得到的视图即可．【详解】解：从几何体的正面看可得：．故选：C．【点睛】此题主要考查了简单几何体的三视图，关键是掌握三视图所看的位置．5．如图所示，该几何体的俯视图是（）A．B．C．D．【答案】C【解析】【分析】根据三视图的画法即可得到答案.【详解】解：从上面看是三个矩形，符合题意的是C，故选：C．【点睛】此题考查简单几何体的三视图，明确三视图的画法是解题的关键.6．如图，是由几个大小相同的小立方块所搭几何体的俯视图，其中小正方形中的数字表示在该位置的小立方块的个数，则这个几何体的主视图是（）A．B．C．D．【答案】C【解析】【分析】由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，据此可得．由俯视图知该几何体共2列，其中第1列前一排1个正方形、后1排2个正方形，第2列只有前排2个正方形，所以其主视图为：故选C．【点睛】考查了三视图的知识，主视图是从物体的正面看得到的视图．7．如图是某兴趣社制作的模型，则它的俯视图是（）A．B．C．D．【答案】B【解析】【分析】根据俯视图即从物体的上面观察得得到的视图，进而得出答案．【详解】该几何体的俯视图是：由两个长方形组成的矩形，且矩形的之间有纵向的线段隔开．故选B．【点睛】本题考查了三视图的知识，俯视图是从物体的上面看得到的视图．解答此题时要有一定的生活经验．8．某几何体由若干个大小相同的小正方体搭成，其主视图与左视图如图所示，则搭成这个几何体的小正方体最少有（）A．4个B．5个C．6个D．7个【答案】B【分析】由主视图和左视图确定俯视图的形状，再判断最少的正方体的个数．【详解】由主视图和左视图可确定所需正方体个数最少时俯视图（数字为该位置小正方体的个数）为：则搭成这个几何体的小正方体最少有5个，故选B．【点睛】本题考查了由三视图判断几何体，根据主视图和左视图画出所需正方体个数最少的俯视图是关键．【详解】请在此输入详解！【点睛】请在此输入点睛！9．从三个不同方向看一个几何体，得到的平面图形如图所示，则这个几何体是( )A．圆柱B．圆锥C．棱锥D．球【答案】A【解析】【分析】由主视图和左视图可得此几何体为柱体，根据俯视图是圆可判断出此几何体为圆柱．【详解】解：∵主视图和左视图都是长方形，∴此几何体为柱体，∵俯视图是一个圆，∴此几何体为圆柱．故选A．此题考查利用三视图判断几何体，三视图里有两个相同可确定该几何体是柱体，锥体还是球体，由另一个视图确定其具体形状．10．如图所示几何体的左视图是（）A．B．C．D．【答案】B【解析】【分析】根据左视图是从左边看得到的图形，可得答案．【详解】从左边看是：故选B．【点睛】本题考查了简单几何体的三视图，左视图是从物体的左面看得到的视图．11．如图是由7个小立方块所搭成的几何体的俯视图，小正方形中的数字表示该位置小立方块的个数，这个几何体的左视图是（）A．B．C．D．【答案】C【解析】【分析】由已知条件可知，左视图有2列，每列小正方形数目分别为3，1．据此可作出判断．【详解】解：从左面看可得到从左到右分别是3，1个正方形．故选C．【点睛】查几何体的三视图．由几何体的俯视图及小正方形内的数字，可知左视图的列数与俯视图的行数相同，且每列小正方形数目为俯视图中相应行中正方形数字中的最大数字．12．如图是由几个相同的小方块搭成的几何体，关于它的三视图，下列说法正确的（）A．主视图面积最大B．左视图面积最大C．俯视图面积最大D．三个视图面积一样大【答案】A【解析】【分析】可先假设小正方形的边长为1，再把从主视图、左视图、俯视图的面积分别算出来，再进行比较，从而得到正确答案.【详解】假设小正方形的边长是1，主视图是第一层三个小正方形，第二层两个小正方形，所以主视图的面积是5；左视图是第一层两个小正方形，第二层一个小正方形，所以主视图的面积是3；俯视图是第一层左边1个小正方形，中间一个小正方形，第二层左边一个小正方形，右边一个小正方形，所以主视图的面积是4；因此，主视图的面积最大.故答案为A.【点睛】本题主要考查了空间几何体的三视图，从正面看得到的图形是主视图，从左边看得到的图形是左视图，从上面看得到的图形是俯视图.13．如图所示的几何体，从左面看到的形状图是（）A．B．C．D．【答案】A【解析】【分析】观察图形可知，从左面看到的图形是2列分别为2，1个正方形；据此即可画图．【详解】如图所示的几何体,从左面看到的形状图是。
1.5
、如图所示的物体是一个几何体，其主视图是（）
左下图是由若干个小正方形所搭成的几何体及从上面看这个几何体所看到的图形，那么从左边看这个7、正视图、左视图和俯视图完全相同的几何体是（）
（A）（B）（C）（D）
B C D
、由一些大小相同的小正方体组成的几何体的俯视图如图所示，其中正方形中的数字表示在该位置上的
下列四幅图形中，表示两棵小树在同一时刻阳光下的影子的图形可能是（
如图，在正方体ABCD-A1B1C1D1中，E、F、G分别是
切去一个角后，得到的几何体的俯视图是（ ）
． B． C． D．。
