穿楼板套管安装

建筑给水及采暖穿楼板套管施工规范40分管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

补充：1．生活给水系统供民用、公共建筑和工业企业建筑内的饮用、烹调、盥洗、洗涤、沐浴等生活上的用水。

要求水质必须严格符合国家规定的饮用水质标准。

2．生产给水系统因各种生产的工艺不同，生产给水系统种类繁多，主要用于生产设备的冷却、原料洗涤、锅炉用水等。

生产用水对水质、水量、水压以及安全方面的要求由于工艺不同，差异很大。

3．消防给水系统供层数较多的民用建筑、大型公共建筑及某些生产车间的消防设备用水。

消防用水对水质要求不高，但必须按建筑防火规范保证有足够的水量与水压。

根据具体情况，有时将上述三类基本给水系统或其中两类基本系统合并成：生活一生产一消防给水系统，生活一消防给水系统；生产--消防给水系统。

消防套管管道施工规范要求根据规范12.3.19条3 消防给水管穿过地下室外墙、构筑物墙壁以及屋面等有防水要求处时，应设防水套管；4 消防给水管穿过建筑物承重墙或基础时，应预留洞口，洞口高度应保证管顶上部净空不小于建筑物的沉降量，不宜小于0.1m，并应填充不透水的弹性材料；5 消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内；6 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施；7 消防给水管可能发生冰冻时，应采取防冻技术措施；8 通过及敷设在有腐蚀性气体的房间内时，管外壁应刷防腐漆或缠绕防腐材料。

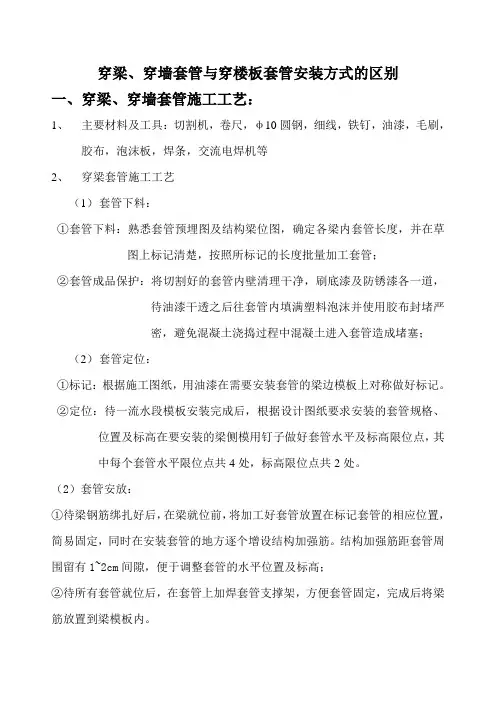

穿梁、穿墙套管与穿楼板套管安装方式的区别一、穿梁、穿墙套管施工工艺：1、主要材料及工具：切割机，卷尺，φ10圆钢，细线，铁钉，油漆，毛刷，胶布，泡沫板，焊条，交流电焊机等2、穿梁套管施工工艺（1）套管下料：①套管下料：熟悉套管预埋图及结构梁位图，确定各梁内套管长度，并在草图上标记清楚，按照所标记的长度批量加工套管；②套管成品保护：将切割好的套管内壁清理干净，刷底漆及防锈漆各一道，待油漆干透之后往套管内填满塑料泡沫并使用胶布封堵严密，避免混凝土浇捣过程中混凝土进入套管造成堵塞；（2）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。

②定位：待一流水段模板安装完成后，根据设计图纸要求安装的套管规格、位置及标高在要安装的梁侧模用钉子做好套管水平及标高限位点，其中每个套管水平限位点共4处，标高限位点共2处。

（2）套管安放：①待梁钢筋绑扎好后，在梁就位前，将加工好套管放置在标记套管的相应位置，简易固定，同时在安装套管的地方逐个增设结构加强筋。

结构加强筋距套管周围留有1~2cm间隙，便于调整套管的水平位置及标高；②待所有套管就位后，在套管上加焊套管支撑架，方便套管固定，完成后将梁筋放置到梁模板内。

（3）套管初步核定：当楼层的梁钢筋全部绑扎完成后，套管也随之安放完毕，此时组织项目质检员逐个核查套管的规格、数量、水平位置及标高，避免出现套管错放、漏放及水平位置和标高出错的情况。

（4）套管固定：待梁钢筋调整完毕后，按照前面工序定好的水平位置和标高，经检查套管水平位置和标高无误后，采用φ10圆钢与套管焊接作为套管支撑架（每个套管两侧各焊一处，共2处），并与梁钢筋双面焊接牢固，焊接倍数≥3D（D为圆钢直径），避免混凝土振捣过程中出现套管偏位、脱落等情况（如图一所示）。

（5）套管清掏：待模板拆除完毕，根据套管预埋时所标记的位置找出套管，并将套管内填塞物清掏干净；二、穿楼板套管施工工艺：1、预留孔洞钢模下料加工:钢模材质采用DN200普通焊接钢管，根据本工程楼板厚度+5CM进行下料，钢模上口采用∮8圆钢焊接提手以便钢模拔除，钢模加工完成后再填塞塑料泡沫避免混凝土浇捣过程中混凝土进入钢模无法拔除。

UPVC排水管穿楼板直埋防水套管施工工法UPVC排水管穿楼板直埋防水套管施工工法一、前言随着建筑行业的发展，排水系统的建设也日益重要。

传统的排水管道施工方式通常是将管道埋在地下，然后经过楼板。

然而，这种方式容易导致水渗漏，从而造成建筑物的损坏。

为了解决这个问题，UPVC排水管穿楼板直埋防水套管施工工法被引进和应用。

这种工法不仅可以保证排水系统的正常运行，还能提高建筑物的整体品质。

二、工法特点UPVC排水管穿楼板直埋防水套管施工工法的主要特点包括：1. 防水性能好：通过采用防水套管，有效防止管道穿过楼板时的水渗漏问题，确保楼板的完整性和稳定性。

2. 经济实用：该工法使用的UPVC排水管价格较低，施工简便，适用于各种规模的建筑工程。

3. 施工周期短：相比于传统的排水管施工方式，该工法施工周期较短，能够提高工程进度。

4. 施工质量可靠：UPVC排水管具有耐腐蚀、耐压、耐热等特点，能够保证排水系统的正常运行和使用寿命。

三、适应范围UPVC排水管穿楼板直埋防水套管施工工法适用于各种建筑物的排水系统建设，特别适合于住宅小区、商业综合体、办公楼等建筑物的排水工程。

四、工艺原理采用UPVC排水管穿楼板直埋防水套管施工工法的理论依据是通过在排水管道穿过楼板处安装防水套管来防止水渗漏。

具体技术措施包括：1. 在施工前，需对楼板进行清理、修补和加固，确保楼板的强度和平整度。

2. 在楼板上定位并标注出排水管道的位置和尺寸，以便后续施工。

3.在排水管道穿过楼板的位置进行施工前的防水处理，涂刷防水胶等材料，确保防水的效果。

4. 安装防水套管，使用特制的密封材料确保管道与套管之间的密封性。

5. 架设排水管道，注意保持管道的坡度和连接的牢固性。

6. 施工完毕后，进行验收和测试，确保排水系统的正常运行。

五、施工工艺施工工法包括以下几个阶段：1. 准备工作：清理、修补和加固楼板，定位和标注排水管道位置。

2. 防水处理：对排水管道穿过楼板位置进行防水处理，确保防水效果。

、工程概况工程名称：天津市滨海新区第一老年养护院（二标段）建设单位：天津滨海新区公共产业建设投资有限公司设计单位：天津市建筑设计院勘察单位：天津市勘察院监理单位：天津国际工程建设监理公司施工单位：天津渔阳建工集团有限公司本工程位于滨海新区黄港生态区，工程总建筑面积为25562川，包括14号养护楼（25472川）、门卫1、2、3 （90卅）。

本工程14号楼作为本工程样板开工时间：2014年7月8日竣工时间：2015年10月31日现场安全目标：安全无事故文明施工目标：市级文明工地、样板施工的实施及管理办法1、样板实施管理小组2、样板引路工作管理办法本着“天津渔阳建工集团有限公司”的经营理念，近几年来，本公司始终重视民心工程的质量管理，并采取了一系列措施，使民心工程质量有了显著的提高，同时也深得业主好评。

为进一步提高工程质量，增强公司的社会信誉和综合竞争力，公司决定加大对民心工程的样板管理工作，以攻克民心工程施工的各个难关，为此本工程特制定此管理办法，具体有以下几点：工作开展范围：本项目施工的主要工序。

样板管理目标：项目部施工范围内的主要工序实行样板引路制，工程竣工交付业主时，保证无返修。

3 、样板引路管理要求（1）项目部对规定的每个工序样板项目，均实行两极化管理，即项目部成立的样板引路领导小组和工程处成立的样板引路工作小组，其中样板引路工作小组组长由项目经理担任，要把样板工作具体化，即分工明确，责任到人，层层落实，道道工序把关。

（2）项目工长对有关班组和人员进行样板工序技术交底，并形成书面的交底记录。

4 、样板确定（1）本项目部按照天津滨海新区公共产业建设投资有限公司建设管理分公司印发的关于《建管分公司建设项目工程样板管理办法》执行。

（2）工艺按照《建管分公司建设项目工程样板管理办法》中第四条使用范围所提内容进行样板实施。

本工程由一系列样板组成，而不仅仅是显示完成面的情况。

样板做好后必须经甲方及监理确认，并办好书面手续。

预留预埋施工方案预留预埋是给排水及采暖专业在主体结构施工中的工作重点。

积极配合结构施工，及时、准确地进行预埋、预留，是保证该专业工程进度和质量的前提与基础。

1.建立预留预埋清单表及消项管理制度：施工准备期间，专业技术人员认真熟悉施工图纸，找出所有预埋预留点，并统一编号，列出各层段配合结构留洞、套管及预埋件清单，并在深化设计的预留预埋图中标注清晰，同时与其他专业沟通，以避免今后安装有冲突、交叉现象，减少不必要的返工。

施工中洞口、套管采用消项管理。

2.套管预埋（1）根据本工程建筑结构特点，给排水及采暖工程的套管分类以下（2）套管制作：严格按照标准图集加工制作防水套管、穿墙套管。

套管长度的确定：穿楼板套管长度=楼板厚度+地面装饰厚度+50mm；穿墙套管长度=墙厚+墙两面装饰厚度，剪力墙上等同结构厚。

密闭套管长度=墙厚+墙两面装饰厚度+80mm。

制作前专业技术员对结构及建筑做法进行全面了解，弄清墙体的厚度、墙体抹灰的厚度，据此决定套管的长度，然后对班组进行详细的交底。

（3）套管安装：后砌墙穿墙套管安装：对于需安装在后砌墙上的刚性套管，在土建专业在砌筑隔墙时，按照管道深化设计图纸，确定管道安装的标高，位置找准位置，将选择好的套管置于墙体中，校对坐标、标高、平正合格，用砌块找平找正后用水泥砂浆固定，在水泥砂浆凝固的过程中，必须派专人进行看护，防止套管被移动，造成返工的现象的出现。

套管在安装前套管应在外壁刷底漆一道，套管内应刷防锈漆两道。

套管安装好后，请监理工程师检查验收，合格后做好隐蔽记录。

3.楼板孔洞预留：本工程中有很多穿越楼板的管道，特别是卫生间内各种排水管道，需提前进行孔洞的预留，对与这些预留孔洞进行如下方式进行预留：根据管道管径尺寸，制作比管径大两号的钢套管，在套管一端焊上提手，钢套管的长度通常为楼板厚度＋300mm。

在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。

1 管道穿楼板、穿墙施工标准做法1.1 管道穿楼板1.1.1工艺原理管道穿越楼板时利用阻燃密实材料和防水油膏封堵套管与管道之间的空隙，以保护管道并增强管道穿楼板处的密封防水性能。

1.1.2工艺流程1套管预留洞做法（适用于无水部位）2套管预埋做法（适用于有水或无水部位）1.1.3施工要点1 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号, 套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm,高出有水楼面装饰面层应为50mm（如厨房、卫生间），有水楼面的钢套管应采用防水套管。

2 洞口预留、套管预埋：预留洞口时，洞口宜为圆形，洞口直径比套管大50mm～100mm；采用吊通线的方式确定预埋套管位置。

3 管道安装：调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差≤8mm。

4 套管封堵：套管外封堵采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。

5 套管与管道之间的空隙应均匀，高出楼地面的高度应一致，板面上外露套管刷黑色或灰色油漆。

6 创优工程的楼板下套管底部安装装饰圈。

7 当管道为PVC管，并且设计有阻火圈时，底部应加阻火圈。

1.1.4做法详图：密封胶套管石棉水泥穿楼板管道20装饰面层楼板厚度h无水楼板装饰圈密封胶钢套管石棉水泥穿楼板管道50楼板厚度h有水楼板装饰圈装饰面层图 1.1-1管道穿无水楼板示意图 图 1.1-2管道穿有水楼板示意图1.1.5 效果图：图1.1-3 管道穿楼板根部处理效果图1.2管道穿屋面1.2.1工艺原理管道穿越屋面时利用阻燃密实材料和防水油膏封堵预留的防水套管与管道之间的空隙，以保护管道并增强管道穿屋面处的密封防水性能。

1.2.2工艺流程套管制作→套管预埋→套管清理→管道安装→套管封堵 →保护墩 1.2.3施工要点1 刚性防水套管制作参见02S404-JS10-1防水套管。

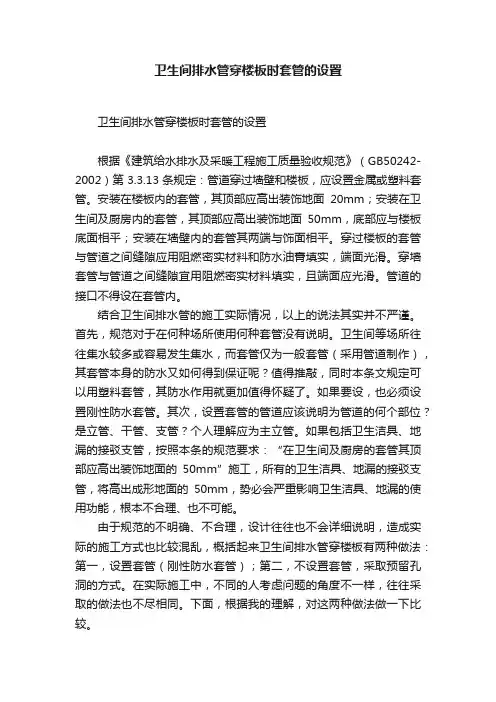

卫生间排水管穿楼板时套管的设置卫生间排水管穿楼板时套管的设置根据《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）第3.3.13条规定：管道穿过墙壁和楼板，应设置金属或塑料套管。

安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。

穿过楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。

穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。

管道的接口不得设在套管内。

结合卫生间排水管的施工实际情况，以上的说法其实并不严谨。

首先，规范对于在何种场所使用何种套管没有说明。

卫生间等场所往往集水较多或容易发生集水，而套管仅为一般套管（采用管道制作），其套管本身的防水又如何得到保证呢？值得推敲，同时本条文规定可以用塑料套管，其防水作用就更加值得怀疑了。

如果要设，也必须设置刚性防水套管。

其次，设置套管的管道应该说明为管道的何个部位？是立管、干管、支管？个人理解应为主立管。

如果包括卫生洁具、地漏的接驳支管，按照本条的规范要求：“在卫生间及厨房的套管其顶部应高出装饰地面的50mm”施工，所有的卫生洁具、地漏的接驳支管，将高出成形地面的50mm，势必会严重影响卫生洁具、地漏的使用功能，根本不合理、也不可能。

由于规范的不明确、不合理，设计往往也不会详细说明，造成实际的施工方式也比较混乱，概括起来卫生间排水管穿楼板有两种做法：第一，设置套管（刚性防水套管）；第二，不设置套管，采取预留孔洞的方式。

在实际施工中，不同的人考虑问题的角度不一样，往往采取的做法也不尽相同。

下面，根据我的理解，对这两种做法做一下比较。

第一种做法，除了对规范理解的偏差以外，施工单位往往考虑到刚性防水套管制作安装的费用比较高，存在比较高的利润，以DN100的刚性防水套管为例，按照2003版安装定额，其制作安装合价约为127.53元，而且预埋套管相对而言施工比较简便，因而施工单位往往要求使用刚性防水套管。

套管的安装和封堵方法我们在检查中发现很多施工单位对套管制作安装和封堵的做法大部分的是错误的，而很多监理对此也不是很了解，特别是封堵做得不好会引起渗漏，造成质量问题。

因此我们做了些总结，以便各单位在结合规范和图集的基础上可以参考，也希望能对你们有所帮助。

一、套管制作安装：1、在加工制作套管前认真熟悉图纸并分析如何制作安装预埋套管。

2、根据建筑平面图，结构管面图以及建筑立面图，来确定套管的长度。

再根据给排水平面图和大样图，并参照标准图集来制作。

3、给排水套管在制作时应注意，安装后应管口与墙、梁、柱完成面相平。

4、钢套管须与止水翼环周边满焊。

5、电气套管安装后管口两边应伸出墙、梁、柱面5cm -10cm。

在制作防水套管时，翼环和套管厚度应符合规范要求，防水套管的翼环两边应双面满焊，且焊缝饱满，平整，光滑，无夹渣，无气泡，无裂纹等现象。

焊好后，把焊渣清理干净，再刷两遍以上的防锈漆。

在安装时，套管两端应用钢筋三方以上夹紧固定牢固，并不得歪斜。

二、管道的安装：1、管道在使用前应观察外观、灌水和外壁冲水逐根检查有无裂缝、有无砂眼。

2、检查所有管件有无裂缝、有无砂眼、管壁是否厚薄均匀。

3、检查所有承插口是否到位、牢固、密实。

4、管道坡度应均匀，不得有倒坡，屋面出口处管道坡度应适当增大。

5 、管道安装应按施工验收规范设置支吊架。

三：套管的填充：工程实际中常常发生预埋套管堵塞的问题。

所以我们必须做到以下几点：1、现浇楼板、柱内的穿梁套管在配合土建安装完成之后，浇捣混凝土之前应采用报纸、草包等软性物填充严密，防止沙浆进入套管和接线盒引起堵塞。

2、为防止室外地下水或雨水通过防水套管进入地下室，可以确保后续设备安装有良好的施工环境。

因此，地下室出外墙处防水套管除采用软性物封堵外，在防水套管预制加工时，应在套管一端端口采用钢板焊接封堵，待防水套管管道安装时再开启。

3、管道穿防水外墙，应随结构预埋刚性或柔性防水套管。

4、管道穿墙处、穿楼板处、穿屋面处应随结构预留洞，待结构施工完毕后再进行套管埋设，穿墙预留套管时两端一定要用胶布等密封好。

套管的制作安装方案3-1套管的分类：管道穿墙和楼板时必须设套管，根据部位不同应选用不同的套管。

套管形式3-2、工艺流程技术交底→材料检查→套管预制→现场巡视→现场测量定位→现场安装→质量检测→现场巡视保护3-3、技术交底技术人员熟悉本专业图纸和相关土建结构图纸以及相关资料。

发现问题及时与其他专业和设计人员沟通。

作好施工方案、技术交底，措施、交底确认到具体施工人员。

施工人员须对土建结构、标高、基准线以及装修做法、吊顶高度等了如指掌。

配合结构施工预留套管前，仔细查阅与预埋套管相关的结构图和建筑图，并熟悉各管道系统的施工图，了解各系统的管道材质、坡度（坡向）要求、连接形式（法兰、沟槽、焊接、丝扣等）及保温材质和厚度，根据情况选用不同形式的套管以及套管的规格大小。

3-4、材料检查套管所用钢管必须具备产品出厂合格证，并应注有出厂日期和生产厂名。

钢管壁厚要均匀，焊缝一致，无劈裂、砂眼、棱刺和凹扁现象。

3-5、套管制作套管使用无缝钢管或焊接钢管制作，结合现场情况，充分利用现场短料。

套管长度根据预埋位置确定，穿墙套管长度应与预埋墙体厚度一致，穿楼板套管长度应比所穿楼板厚度长30mm-50mm。

预埋套管规格应根据所穿管道尺寸确定，套管管径要比管道外径大2～3号，保温管道套管要选用比管道保温后外径大1～2号。

套管制作前应认真看图，确定套管位置，根据位置不同确定所埋套管形式、长度、规格。

普通填料套管、刚性防水套管制作完成后需对套管表面作除锈处理，管道内壁和露出地面的部位要涂防锈漆。

柔性防水套管部分加工完成后在其外壁均刷底漆一道，外层防腐由设计人确定。

3-5-1、普通填料套管制作普通填料套管制作时，应认真测量套管长度，确保套管长度，使用切割机切断，或使用气焊割断，断口处要平齐不歪斜，切断后管口要做磨光处理，将管口刮铣光滑、无毛刺，管内铁屑除净。

3-5-2、刚性防水套管制作刚性防水套管是在普通填料套管外增加止水翼环，套管长度应参照普通填料套管长度确定，分为穿墙体和楼板。

一、工程概况本工程为XX项目，涉及给排水、采暖、消防等系统。

在施工过程中，为确保管道安全、可靠地穿过楼板，特制定本穿楼板套管安装施工方案。

二、施工准备1. 材料准备：根据工程需求，准备符合国家标准的金属或塑料套管、石棉水泥、密封胶、细石混凝土等材料。

2. 工具准备：准备电焊机、切割机、水平尺、垂直尺、吊线锤、凿子、锤子、钢钎、水泥搅拌机等施工工具。

3. 人员准备：组织施工队伍，确保施工人员具备相关技能和经验。

三、施工工艺1. 套管制作：按管道规格及所穿楼板的厚度切割套管，套管比立管大1～2个管号，套管与管道之间的间隙20～30mm为宜，套管高出无水楼面装饰面层20mm，高出有水楼面装饰面层应为50mm，有水楼面的钢套管应采用防水套管。

2. 洞口预留、套管预埋：（1）预留洞口：洞口宜为圆形，洞口直径比套管大50mm～100mm；（2）采用吊通线的方式确定预埋套管位置；（3）将套管置于预留洞口处，焊接在钢筋网中，确保套管位置准确。

3. 管道安装：（1）调整管道与套管的同心度，立管垂直度偏差控制在2mm/m且5米以上垂直度偏差8mm；（2）管道接口不得设在套管内。

4. 套管封堵：（1）套管外封堵：采用与楼板同强度等级微膨胀细石混凝土分两次封堵并试水检验；（2）套管与管道之间的缝隙用石棉水泥封堵严密，并在上下口各留20mm深的凹槽，在上下口凹槽内嵌填密封胶密封，密封胶要求与套管端面平齐，胶缝要求均匀。

四、质量控制1. 材料检验：确保所用材料符合国家标准，并进行严格的质量检验。

2. 施工过程：严格控制施工工艺，确保套管安装位置准确、管道垂直度偏差符合要求。

3. 封堵质量：检查套管封堵是否严密，防水油膏填充是否均匀。

4. 试水检验：对封堵后的套管进行试水检验，确保无渗漏现象。

五、安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 高空作业时，必须设置安全防护措施，防止人员坠落。

3. 施工现场保持整洁，确保施工安全。

管道穿楼板面套管预埋整理-施工要点在实际施工中，立管穿楼板钢套管的预埋一般不在土建浇灌混凝土前一次完成，因为随着楼层高度增加，在未拆除楼板模板的情况下，不可能各层吊垂线核实套管埋设位置，如果已埋钢套管不准确，要凿出重埋的话，既废材料、人工，而且效果不好，所以实际施工中的常规做法是：在立管穿楼板处预留洞口，待管道安装前，吊垂线对预留洞口进行修孔，再根据相关要求进行套管埋设，本项目的立管穿楼板处也是进行了洞口预留。

因所埋套管一般要求大于立管管径2档，加上预留洞口的误差，有些位置修孔尺寸较大，对结构有影响，另，如洞口未补好，往往就埋套管的位置容易出现漏水的情况，这些都是实际工作中经常碰到的问题。

为了能既满足要求又保证质量，建议可对本项目立管穿楼板处是否一定要设置钢套管进行分析探讨。

就我的理解来看，预埋穿楼板钢性套管的主要作用是以下几个方面：1、满足管道变形的要求；2、保护管道；3、便于管道拆除维修。

基于以上几方面，我将钢性套管安装分成以下三方面考虑：一、给水及消防立管：因管道为有压管道，连接为刚性连接，为满足管道震动、变形和维修要求，必须埋钢套管；二、污、废水立管：管道采用柔性铸铁排水管，可满足变形要求，另本项目所有污、废水立管均为管井内安装，建议可不埋钢性套管；三、通气管、雨水管、空调冷凝水管：因所使用材料为UPVC排水管，管道的安拆较为方便，另，这些管道在各层均设置了伸缩节，可满足管道变形要求。

根据给水排水标准图集96S406《建筑排水用硬聚氯乙烯(PVC-U)管道安装》第13页，管道穿楼面可以有埋套管（II型）和不埋套管（I型）两种做法，建议这些管道穿楼面处严格按穿楼面（I型）的做法施工，不再埋钢性套管。

但若按（I型）埋需要加止水翼环！但也有不加套管的做法，参见图集05S1。

依据《建筑排水硬聚氯乙烯管道工程技术规程》亦有相关规定：4.1.13 管道穿越楼层处的施工应符合下列规定：1、管道穿越楼板处为固定支承点时，管道安装结束应配合土建进行支模，并应采用C20细石混凝土分二次浇捣密实。

穿梁、穿墙套管与穿楼板套管安装方式的区别一、穿梁、穿墙套管施工工艺：1、主要材料及工具：切割机，卷尺，010圆钢，细线，铁钉，油漆，毛刷，胶布，泡沫板，焊条，交流电焊机等2、穿梁套管施工工艺（1 ）套管下料：①套管下料：熟悉套管预埋图及结构梁位图，确定各梁内套管长度，并在草图上标记清楚，按照所标记的长度批量加工套管；②套管成品保护：将切割好的套管内壁清理干净，刷底漆及防锈漆各一道，待油漆干透之后往套管内填满塑料泡沫并使用胶布封堵严密，避免混凝土浇捣过程中混凝土进入套管造成堵塞；（2）套管定位：①标记：根据施工图纸，用油漆在需要安装套管的梁边模板上对称做好标记。

②定位：待一流水段模板安装完成后，根据设计图纸要求安装的套管规格、位置及标高在要安装的梁侧模用钉子做好套管水平及标高限位点，其中每个套管水平限位点共4 处，标高限位点共2处。

（2）套管安放：①待梁钢筋绑扎好后，在梁就位前，将加工好套管放置在标记套管的相应位置，简易固定，同时在安装套管的地方逐个增设结构加强筋。

结构加强筋距套管周围留有1~2c m间隙，便于调整套管的水平位置及标高；②待所有套管就位后，在套管上加焊套管支撑架，方便套管固定，完成后将梁筋放置到梁模板内。

（3）套管初步核定:当楼层的梁钢筋全部绑扎元成后，套管也随之安放元毕，此时组织项目质检员逐个核查套管的规格、数量、水平位置及标高，避免出现套管错放、漏放及水平位置和标高出错的情况。

（4）套管固定：待梁钢筋调整完毕后，按照前面工序定好的水平位置和标高，经检查套管水平位置和标高无误后，采用© 10圆钢与套管焊接作为套管支撑架（每个套管两侧各焊一处，共2处），并与梁钢筋双面焊接牢固，焊接倍数》3D（ D为圆钢直径），避免混凝土振捣过程中出现套管偏位、脱落等情况（如图一所示）。

M/ ＞無裸稲1祖话離祸桶㈱17加kii4it ［讪眛麻£•）2、《«楸綁1 c 绘也無餒耦itmmuft:躲躺範誹&竝謎餒麵爲肌瑚射肿1 o i«^wm5）套管清掏：待模板拆除完毕，根据套管预埋时所标记的位置找出套管，并将套管内填塞物清掏干净；二、穿楼板套管施工工艺：1、预留孔洞钢模下料加工:钢模材质采用DN200 普通焊接钢管，根据本工程楼板厚度+5CM 进行下料，钢模上口采用8圆钢焊接提手以便钢模拔除，钢模加工完成后再填塞塑料泡沫避免混凝土浇捣过程中混凝土进入钢模无法拔除。
