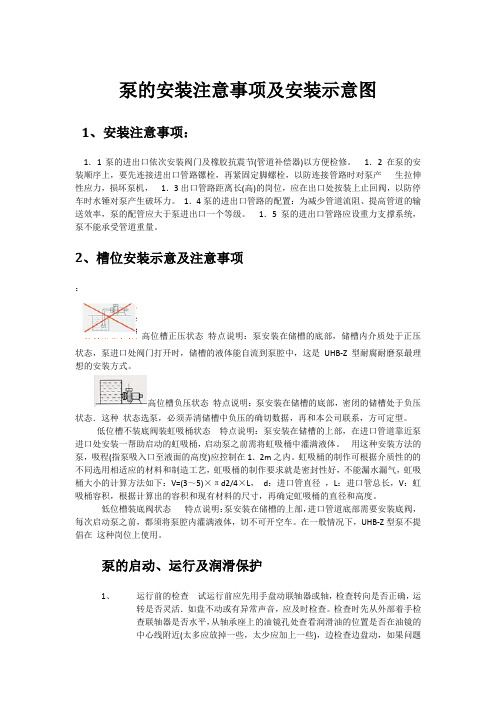

泵的安装注意事项及安装示意图1、安装注意事项：1．1泵的进出口依次安装阀门及橡胶抗震节(管道补偿器)以方便检修。
1．2在泵的安装顺序上，要先连接进出口管路镙栓，再紧固定脚螺栓，以防连接管路时对泵产生拉伸性应力，损坏泵机，1．3出口管路距离长(高)的岗位，应在出口处按装上止回阀，以防停车时水锤对泵产生破坏力。
1．4泵的进出口管路的配置：为减少管道流阻、提高管道的输送效率，泵的配管应大于泵进出口一个等级。
1．5泵的进出口管路应设重力支撑系统，泵不能承受管道重量。
2、槽位安装示意及注意事项：高位槽正压状态特点说明：泵安装在储槽的底部，储槽内介质处于正压状态，泵进口处阀门打开时，储槽的液体能自流到泵腔中，这是UHB-Z型耐腐耐磨泵最理想的安装方式。
高位槽负压状态特点说明：泵安装在储槽的底部，密闭的储槽处于负压状态．这种状态选泵，必须弄清储槽中负压的确切数据，再和本公司联系，方可定型。
低位槽不装底阀装虹吸桶状态特点说明：泵安装在储槽的上部，在进口管道靠近泵进口处安装一帮助启动的虹吸桶，启动泵之前需将虹吸桶中灌满液体。
用这种安装方法的泵，吸程(指泵吸入口至液面的高度)应控制在1．2m之内。
虹吸桶的制作可根据介质性的的不同选用相适应的材料和制造工艺，虹吸桶的制作要求就是密封性好，不能漏水漏气，虹吸桶大小的计算方法如下：V=(3～5)×πd2/4×L，d：进口管直径，L：进口管总长，V：虹吸桶容积，根据计算出的容积和现有材料的尺寸，再确定虹吸桶的直径和高度。
低位槽装底阀状态特点说明：泵安装在储槽的上部，进口管道底部需要安装底阀，每次启动泵之前，都须将泵腔内灌满液体，切不可开空车。
在一般情况下，UHB-Z型泵不提倡在这种岗位上使用。
泵的启动、运行及润滑保护1、运行前的检查试运行前应先用手盘动联轴器或轴，检查转向是否正确，运转是否灵活．如盘不动或有异常声音，应及时检查。
检查时先从外部着手检查联轴器是否水平，从轴承座上的油镜孔处查看润滑油的位置是否在油镜的中心线附近(太多应放掉一些，太少应加上一些)，边检查边盘动，如果问题依然存在，就要拆泵检查(拆泵时请参照本说明书上的结构简图和拆装程序) ，清理异物，并和本厂联系协商解决办法，同时检查外冷却系统有无加冷却水或加注(存)冷却油。
水泵安装流程：基础检验→水泵就位安装→检测与调整→润滑与加油→试运转一、基础检验基础坐标、标高、尺寸、预留孔洞应符合设计要求。
基础表面平整、混凝土强度达到设备安装要求。
1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。
基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。
基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。
2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。
二、水泵就位安装将水泵放置在基础上，用垫铁将水泵找正找平。
水泵安装后同一组垫铁应点焊在一起，以免受力时松动。
1)水泵无隔振安装。
水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。
脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。
2)水泵隔振安装。
①卧式水泵隔振安装卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器。
②立式水泵隔振安装立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。
③水泵机组底座和减振基座或钢垫板之间采用刚性联接。
④减振垫或减振器的型号规格、安装位置应符合设计要求。
同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。
⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。
当水泵机组减振器(垫)安装后，在安装水泵机组进出水管道、配件及附件时，亦必须采取防止水泵机组倾斜的措施，以确保安全施工。
3)大型水泵现场组装大型水泵的水泵与电机分离需在现场组装时，注意事项如下：①在混凝土基础上按照设计图纸制作型钢支架，并用地脚螺栓固定在基础上，进行粗水平。
消防水泵进水管安装要点图示及常见疑问解析1.GB50974-5.1.13-1【强条】一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。
2.GB50974-5.1.13-2【强条】消防水泵吸水管布置应避免形成气囊。
3.GB50974-5.1.13-3【强条】一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量。
（图示同1）4.GB50974-5.1.13-4【强条】消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm。
当采用旋流防止器时，淹没深度不应小于200mm。
5.其他要点（GB50974-5.1.13）（1）消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆阀门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门。
（2）消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门。
（3）吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工。
（4）消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合：消防给水管穿过墙体或楼板时应加设套管，套管长度不应小于墙体厚度，或应高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内。
（5）消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用刚性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150。
6.常见问题解析（1）《消水规》5.1.12条，消防水泵应采用自灌式吸水。
是消防水泵初始启动时满足自灌，还是整个灭火过程满足全过程自灌？答：满足全过程自灌。
（《中筑城》二、消火栓系统36）（2）问题：下图为09版《全国民用建筑工程设计技术措施-给水排水》消防水泵吸水管路布置方式之一，是否合理？回答：本方案不太合理，当一格水池检修时，消防水泵不再具备一用一备功能。
