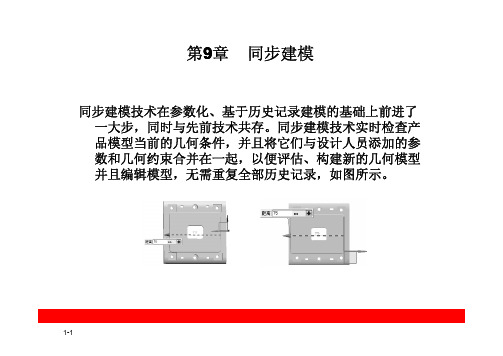

第9章同步建模同步建模技术在参数化、基于历史记录建模的基础上前进了一大步，同时与先前技术共存。

同步建模技术实时检查产品模型当前的几何条件，并且将它们与设计人员添加的参数和几何约束合并在一起，以便评估、构建新的几何模型并且编辑模型，无需重复全部历史记录，如图所示。

9.1 常用命令同步建模命令用于修改模型，而不考虑模型的原点、关联性或特征历史记录。

模型可能是从其他软件系统导入的、非关联的以及无特征的。

通过直接使用任何模型，NX6.0可省去用于重新构建或转换几何体的时间，如图所示。

9.1.1 移动面移动面命令可以使用线性或角度变换的方法来移动选定的面（一个或多个），并自动调整相邻的圆角面。

在产品设计过程中，移动面命令可以使得产品更改更加方便、快捷。

9.1.2 实例：移动面移动面命令的子类型有距离-角度、距离、角度等，本小节以实例的形式进行讲解。

1.距离-角度2.距离3.角度4．点之间的距离5．径向距离6．点到点7．根据三点旋转8.将轴与矢量对齐CSYS到CSYS9.9.CSYS10．动态9.1.3 抽取面抽取面命令可从面区域中派生体积，并接着使用此派生出的体积修改模型。

它与移动面命令相似，但抽取面命令是添加、减去或同时添加减去一个新体积，而移动面是修改现有的体积。

9.1.4 偏置区域偏置区域命令可以偏置现有的一个或多个面，并自动调整相邻的圆角面等。

它与偏置面命令相比较最明显的优势在于：使用偏置区域时可使用面查找器选项来达到快速选定需偏置的面，且支持对相邻的面自动进行重新倒圆。

9.1.5 替换面替换面命令可以用一个面替换一个或多个面。

替换面通常来自于不同的体，但也可能和要替换的面来自同一个体。

选定的替换面必须位于同一个体上，并形成由边连接而成的链。

9.1.6 调整倒圆大小调整倒圆大小命令可以改变圆角面的半径，而不考虑它们的特征历史记录。

调整圆角大小命令用于被转档的文件以及非参数化的实体。

9.1.7 调整面大小调整面大小命令可以更改圆柱面或球面的直径并自动更新相邻的圆角面。

科技资讯2016 NO.33SCIENCE & TECHNOLOGY INFORMATION科 技 教 育84科技资讯 SCIENCE & TECHNOLOGY INFORMATIONUG是一款性能优良、集成度高的CAD/CAM/CAE应用软件,其内容涵盖了产品从概念设计、工业造型设计、三维模型设计、分析计算、动态模拟与仿真、工程图输出到生产加工成产品的全过程,应用范围涉及航空航天、机械、汽车、电器、玩具等诸多领域。

由于具有强大而完美的功能,UG近几年几乎成为三维CAD/CAM领域的一面旗帜和标准,它在不少大学已成为工程类专业必修的核心课程,也成为工程技术人员必备的技能。

对数控专业的学生而言,UG课程学习得好坏还直接影响其后续自动编程能力的培养,提高UG课程的教学质量,对提升学生的专业能力和专业水平作用明显。

1 UG 的案例教学法UG作为一款应用软件,重在操作及命令的应用。

笔者长期从事UG软件的教学,在多年的教学中发现,如按传统的教学方法,即按教材顺序系统全面讲授命令的功能、操作方法等,再讲解其应用,最后进行综合练习,画几个实例,学生的注意力难以集中、学习兴趣不能持久,常常是学了后面忘了前面,教学效果、教学效率大打折扣。

通过反复比较和实践，笔者发现将知识点融入案例中进行讲授的案例教学法教学效率高、教学效果好。

案例教学法是一种应用广泛且行之有效的教学方法。

就UG教学而言,就是教师授课时不必严格按教材内容逐一讲授,而是通过精心选择或设计案例,将各知识点的操作和应用融入案例中,通过案例讲授相关知识点及其应用,学生在绘制案例的过程中学习相关知识及应用,掌握操作技能的一种方法。

整个教学过程就是“以案例为中心,边学边用,边用边学”的过程。

2 教学案例三维实体建模是UG软件CAD模块的重要组成部分,创建扫描特征是实体建模的主要方式。

扫描特征包含有拉伸、旋转、扫掠等,其中创建拉伸特征是实体建模中最基础、最重要、应用最多的操作,是学生在三维建模中接触到的第一个扫描特征,案例的选择要做到能培养学生学习三维建模的兴趣及信心。

UG NX 4.0建模实例内部培训教材专题一 实体建模实例一 连杆造型设计１．工作图图1知识点： ✓ 拉伸特征 ✓ 实体倒圆 ✓ 镜像 ✓ 阵列 ✓ 抽壳 ✓ 裁剪 ✓ 拔模2．学习目的和任务1）二维图形生成三维实体的有效方法：扫描特征2）深入学习扫描特征中的拉伸体命令3）实体倒圆的功能4）掌握镜像实体和镜像特征功能3．产品分析1）结构分析本例中的连杆，由于其形状不规则，又含有较多的倒圆角，且各部分的厚度不相同。

造型时可按下列步骤进行：先画二维曲线再采用拉伸的方法构造基础的实体；考虑到连杆是关于左右和上下对称的，只做1/4的实体即可；拉伸中灵活运用偏置值和起始距离等参数，可以简便地完成造型。

2）构造框图连杆建模步骤4．操作步骤1）绘制二维轮廓采用草图图标，绘制下图所示二维轮廓图。

图22）拉伸连杆主体图3 图4 单击拉伸命令，在选择意图对话框中选择“已连接曲线”，鼠标单击连杆主体曲线，在拉伸对话框中设置拉伸参数为：起始0，结束6.5，方式为创建。

生成的拉伸实体如图3所示。

3）拉伸连杆头部拉伸的方法和步骤与上面大致相同。

在拉伸对话框中设置拉伸参数为：起始0，结束10，方式为求和。

生成的拉伸实体如图4所示。

4）构造连杆的凹槽拉伸的方法和步骤与上面大致相同。

在拉伸对话框中设置拉伸参数为：起始3，结束6.5，方式为求差。

生成的拉伸实体如图5所示。

图5 图65）拉伸凸棱单击拉伸命令，在选择意图对话框中选择“单个曲线”，鼠标单击草图曲线中R25的边，在拉伸对话框中设置拉伸参数如下图所示，注意偏置中结束值的正负。

生成的拉伸实体如图6所示。

图7采用同样的办法拉伸连杆头部的另外一个凸棱，在拉伸对话框中设置偏置参数为：起始0，结束4。

生成的拉伸实体如图8所示。

图8 图96）实体倒圆实体倒圆要按照从大到小的顺序。

选择图标，在对话框中将“默认半径”的值改为40，并且在实体上选取要倒圆的边，单击“应用”按钮即可。

同样的办法，在对话框中将“默认半径”的值改为25，在实体上选择相应的边。

钣金设计钣金环境预设置钣金的弯边钣金件的折弯轮廓件的高级设计提高，对产品外观、质量的要求也越来越高。

UG NX 4.0 中的钣金设计模块提供了强大的钣金设计功能，使用户轻松、快捷的完成设计工作。

14.2.1 垫片通过选择已有草图或草绘外形轮廓，再指定垫片的厚度即可创建特征。

需要注意的是选取的草图轮廓 按钮取封闭曲线或草图作为轮廓线。

14.2.2 弯边弯边是指沿指定的放置面、长度、高度、角度和半径以及方向创建弯边特征。

弯边特征只能在有基础特征的前提下才能创建。

选取已有曲线 选取已有草图选取曲线串预览图形输入厚度值创建的垫片按钮中首先指定弯边的宽度，在输入长度和角度后，即1.指定宽度2.输入长度3.输入角度选取依附边创建的弯边预览图形根据选取的依附边的形状和设置的宽度不同，会得到不同形状的弯边结果。

14.2.3 轮廓弯边轮廓弯边是通过拉伸代表了特征外形的边生成特征。

它既可以是基础特征，也可以对现有钣金件添加轮廓弯边特征，同时还允许有多个折弯和平直边线构成的开放轮廓创建弯边特征。

在“范围选项”中制定弯边的宽度，再输入特征的距离后选取一条串曲线，此时程序将根据指定的距1.曲线定义方式2.指定轮廓范围生成的轮廓形状基准曲线3.输入距离值生成的特征按钮的“类型”选项中就可以定义第二轮廓边了。

此时创建依附特征2.选取边线1.设置选取方式3.设置平面位置步骤4. 草图绘制完成后，程序将显示根据轮如果材料的厚度较大，而草绘轮廓线又较短，那么是无法使用默认的折弯半径来创建特征的。

在“轮廓弯边”对话框中取消“全局”的勾选。

在输入较小的折弯半径值后，单击“确定”按钮，14.2.4 放样弯边放样弯边是通过使用平行参考面上的两个开放轮廓线快速创建一个特征。

该功能使用折弯半径属于自动添加折弯，并根据两个开放轮廓自动完成过渡连接。

如果想使用不同的折弯半径值，可以在轮廓线中绘制半径不同的弧线来创建。

，此时将弹出“放样弯边”对话框。

ANSYS大作业扳手有限元分析nXXX。

which is a hand tool that uses the principle of leverage to turn bolts。

screws。

nuts。

XXX or to hold the XXX。

The Monte Carlo method。

also known as the statistical n method。

is a method proposed by Metropolis during World War II for studying the XXX random processes。

XXX。

XXX。

XXX。

XXX a large number of random processes using the Monte Carlo method。

complex random problems XXX particular。

the advent of computers has greatly expanded the scope and efficiency of the Monte Carlo method by allowing XXX are.1 Model XXXThe wrench model was established in UG NX。
