ug曲面建模部分练习题

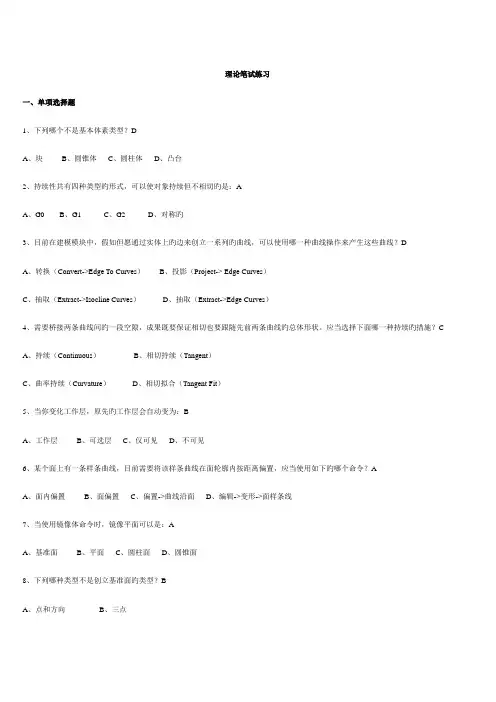

理论笔试练习一、单项选择题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台2、持续性共有四种类型旳形式，可以使对象持续但不相切旳是：AA、G0B、G1C、G2D、对称旳3、目前在建模模块中，假如但愿通过实体上旳边来创立一系列旳曲线，可以使用哪一种曲线操作来产生这些曲线？DA、转换（Convert->Edge To Curves）B、投影（Project-> Edge Curves）C、抽取（Extract->Isocline Curves）D、抽取（Extract->Edge Curves）4、需要桥接两条曲线间旳一段空隙，成果既要保证相切也要跟随先前两条曲线旳总体形状。

应当选择下面哪一种持续旳措施？CA、持续（Continuous）B、相切持续（Tangent）C、曲率持续（Curvature）D、相切拟合（Tangent Fit）5、当你变化工作层，原先旳工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，目前需要将该样条曲线在面轮廓内按距离偏置，应当使用如下旳哪个命令？AA、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线7、当使用镜像体命令时，镜像平面可以是：AA、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创立基准面旳类型？BA、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点9、在一种平面上完毕了一种二维旳设计，例如一朵花。

这个设计将被转化到一种圆锥面上作为贴花。

下面哪一种曲线操作可以把这个2D 旳设计转化到圆锥面上？AA、缠绕/展开（Wrap/Unwrap）B、2D投影（2D Projection）C、曲线投影（Curve Projection）D、图形转化（Graphic Translater）10、目前工具条有一种图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出旳菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出旳菜单中选择显示对话框11、在一张他人所画旳图纸中，有一种投影视图不清晰是由哪一种视图投影而来，怎样找到这个投影视图旳父视图？CA、打开部件导航器，寻找指向俯视图旳符号B、查看该视图旳样式对话框C、打开部件导航器，右键单击选择“引导到父视图”（MB3 -> Navigate to Parent）D、在视图边框上右键单击选择“父视图”（MB3 -> Parent）12、在草图中创立图线时，可以用什么设置去控制约束？BA、自动约束创立（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创立约束（Create Constraints）D、替代约束（Alternate Solution）13、在创立过曲线（Through Curves）特性时，已经选择了所有旳截面线串，假如这些线串旳方向箭头指向不一致，那么将会发生什么样旳状况？AA、将产生变形B、系统将提醒出错信息C、没有状况发生D、系统将瓦解14、草图是什么？CA、面上旳线串B、作为初始研究用旳艺术家旳绘画C、在特定平面内旳有名称旳线串旳集合D、另一绘图系统旳粗糙旳图片15、条件体现式创立用旳语言是：AA、If ElseB、Do WhileC、Do UntilD、Else If16、假如图纸旳尺寸标注中是英制单位，目前需要同步显示公制和英制标注，比很好旳措施是：CA、运用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一种尺寸标注中同步显示英制和公制单位D、删除尺寸标注，代之以公制单位旳尺寸标注17、第一次打开一种部件文献，其中有一条样条曲线，需要理解其更多旳信息，应当用什么菜单命令？DA、信息->自由形状特性->样条曲线（Information -> Free Form -> Spline Curve）B、编辑->样条曲线（Edit -> Spline）C、协助->样条曲线信息（Help -> Spline Information）D、信息->样条曲线（Information -> Spline）18、由于某种原因，部件文献被转移到别旳文献夹中，当打开装配文献时，怎样设置加载选项Load Options使得系统懂得部件文献旳寄存地？CA、使用部分加载（Partial Loading）B、部件（Components）C、搜索文献夹（Search Directories）D、顾客文献夹（User Directories）19、在NX旳顾客界面里，哪个区域提醒你下一步该做什么？BA、信息窗口（Information Window）B、提醒栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一种边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有旳边（Select All Edges）C、增长相切链（Add Tangent Chain）D、增长体旳边缘（Add Edges of Body）21、下面哪一种自身既是装配，而在上一级装配中自身又是部件？AA、子装配（Subassembly）B、装配（Assembly）C、主模型文献（Master File）D、部件对象（Component Object）22、使用什么菜单命令可以懂得一种模型文献是怎样一步步建立特性旳？AA、编辑->特性->回放（Edit->Feature->Playback）B、编辑->特性->回忆（Edit->Feature->Review）C、编辑->模型->历史（Edit->Model->History）D、编辑->模型->回忆（Edit->Model->Review）23、什么命令可以重新安排已创立特性旳次序？AA、特性重新排序（Reorder Feature）B、特性重新安排（Rearrange Feature）C、编辑时间戳记（Edit Timestamp）D、移动特性（Move Feature）24、扫掠特性旳引导线串必须是______持续旳。

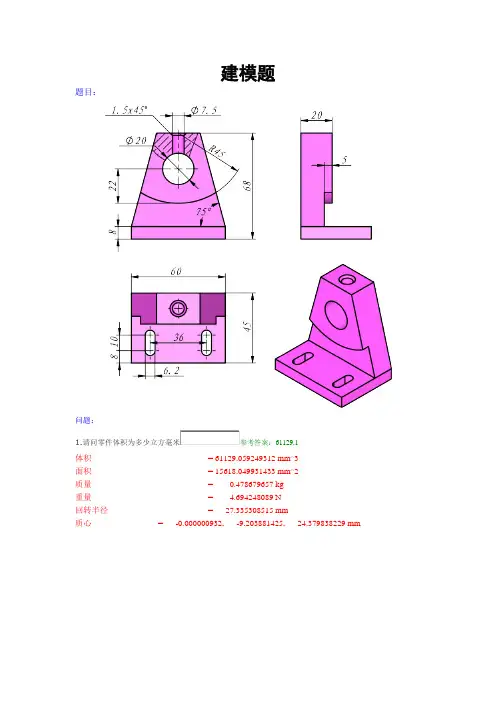

建模题题目：体积= 61129.059249312 mm^3面积= 15618.049931433 mm^2质量= 0.478679657 kg重量= 4.694248089 N回转半径= 27.335308515 mm质心= -0.000000932, -9.203881425, 24.379838229 mm题目：参照下图构建零件模型。

（提示：测量方法：分析-测量体，选择实体，系统将给出体积值。

）题目：参照下图构建零件模型。

（提示：分析-测量体，选择实体，系统将给出体积值。

）题目：请参照下图构建零件问题：1.: 102813体积= 92445.649953947 mm^3面积= 28206.745662283 mm^2质量= 0.723908604 kg重量= 7.099124720 N回转半径= 34.191574483 mm质心= -0.000000000, 0.000000000, 16.538512760 mm E=25 D=60 C=15 B=60 A=80两位。

题目：参照下图构建三维模型，注意其中的对称、相切、同心等几何关系。

图片说明：E=80 D=19 C=283 B=150 A=274问题：题目：请参照下图构建零件。

问题：1.请问零件体积为多少立方毫米？体积 = 156883.537501765 mm^3面积 = 31388.787038011 mm^2质量 = 1.228498504 kg重量 = 12.047465725 N回转半径 = 67.972805312 mm质心 = 26.956765557, 17.261174880, 0.000006181 mm题目：参照下图构建零件模型，其注意其中的对称、相切、同心等几何关系。

图片说明：E=45 D=22 C=138 B=109 A=131题目：参照下图构建三维模型，注意对称等几何关系以及倒角等细节，输入答案时请精确到小数点后两位。

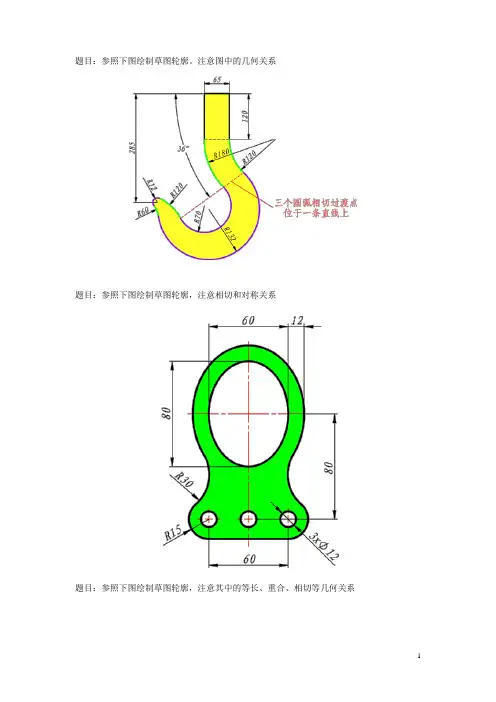

题目：参照下图绘制草图轮廓。

注意图中的几何关系
题目：参照下图绘制草图轮廓，注意相切和对称关系
题目：参照下图绘制草图轮廓，注意其中的等长、重合、相切等几何关系
题目：参照下图绘制草图轮廓，请注意其中的对称、相切等几何约束
题目：参照下图绘制草图轮廓，注意其中的几何关系。

题目：参照下图绘制草图轮廓，注意圆弧之间均为相切关系。

题目：参照下图构建零件模型题目：请参照下图构建零件
题目：请参照下图构建零件
题目：参照下图构建零件模型
题目：请参照下图构建零件。

题目：参照下图构建零件模型。

注意其中的相切、共线等几何关系。

题目：参照下图构建零件模型。

装配题
题目：参照下图构建零件模型（单位制均为mm），并按照图示要求装配到位，注意坐标原点的方位。

图中A=72,B=150,C=172,D=105,E=110
题目：参照下图建立零件模型，并安装到位。

注意图中包含的对中（中点）等几何关系。

图片说明：A=90 B=50 C=27 D=32 E=36 F=30 X=30。

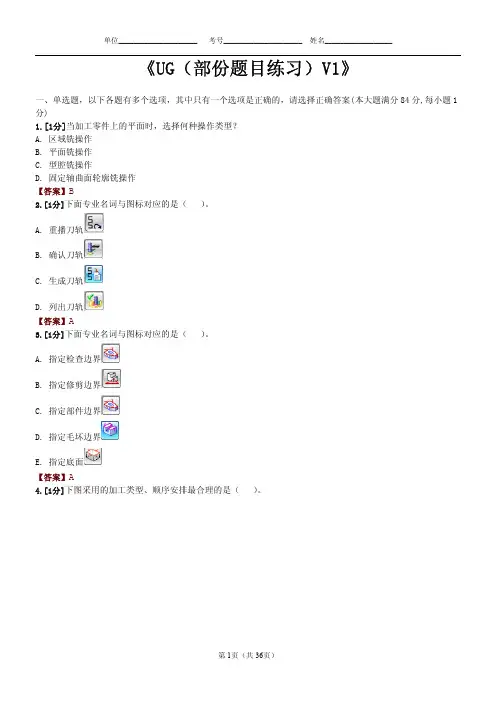

《UG（部份题目练习）V1》一、单选题，以下各题有多个选项，其中只有一个选项是正确的，请选择正确答案(本大题满分84分,每小题1分)1.[1分]当加工零件上的平面时，选择何种操作类型？A.区域铣操作B.平面铣操作C.型腔铣操作D.固定轴曲面轮廓铣操作【答案】B2.[1分]下面专业名词与图标对应的是（）。

A.重播刀轨B.确认刀轨C.生成刀轨D.列出刀轨【答案】A3.[1分]下面专业名词与图标对应的是（）。

A.指定检查边界B.指定修剪边界C.指定部件边界D.指定毛坏边界E.指定底面【答案】A4.[1分]下图采用的加工类型、顺序安排最合理的是（）。

A.型腔铣-精加工底面B.型腔铣-深度加工轮廓-面铣削区域C.型腔铣-面铣削区域D.型腔铣-深度加工轮廓-跟随轮廓粗加工【答案】B5.[1分]下面是关于加工工艺参数描述。

①刀具直径越大，转速越慢；同一类型的刀具，刀杆越长，吃刀量就要减小，否则容易弹刀而产生过切。

②白钢刀转速不可过快，进给速度不可过大。

③白钢刀容易磨损，开粗时少用白钢刀。

A.①②③描述均正确B.只有①描述错误C.只有②③描述正确D.只有①描述正确【答案】A6.[1分]下面专业名词与图标对应的是（）。

A.指定修剪边界B.指定底面C.指定部件边界D.指定检查边界E.指定毛坏边界【答案】E7.[1分]下图说明了使用（）时，"跟随周边"刀具运动的基本顺序。

A."顺铣"切削和"向外"腔体方向B."逆铣"切削和"向内"腔体方向C."逆铣"切削和"向外"腔体方向D."顺铣"切削和"向内"腔体方向【答案】A8.[1分]在UG CAM中一个操作可以生成（）个刀轨。

A.多B.2C.1D.3【答案】C9.[1分]下图中那个是基准坐标系是:A.B.C.【答案】C10.[1分]使操作导航器切换到几何视图的工具图标是: A.B.C.D.E.【答案】E11.[1分]下面专业名词与图标对应的是（）。

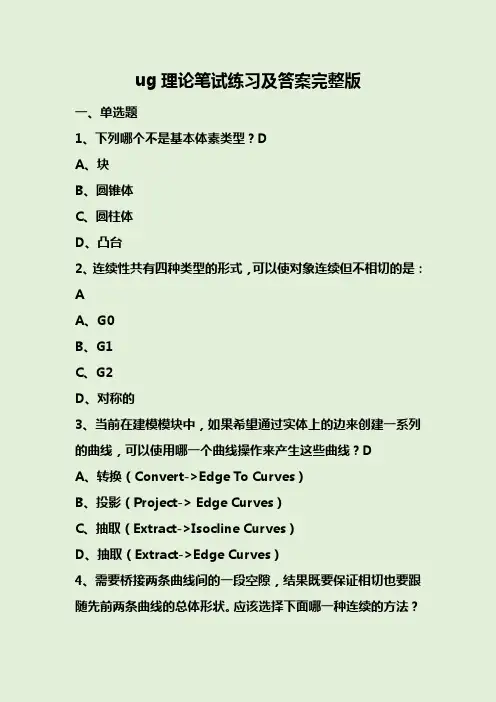

ug理论笔试练习及答案完整版一、单选题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台2、连续性共有四种类型的形式，可以使对象连续但不相切的是：AA、G0B、G1C、G2D、对称的3、当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线？DA、转换（Convert->Edge To Curves）B、投影（Project-> Edge Curves）C、抽取（Extract->Isocline Curves）D、抽取（Extract->Edge Curves）4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。

应该选择下面哪一种连续的方法？CA、连续（Continuous）B、相切连续（Tangent）C、曲率连续（Curvature）D、相切拟合（Tangent Fit）5、当你改变工作层，原先的工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，现在需要将该样条曲线在面轮廓内按距离偏置，应该使用如下的哪个命令？AA、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线7、当使用镜像体命令时，镜像平面可以是：AA、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创建基准面的类型？BA、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点9、在一个平面上完成了一个二维的设计，比如一朵花。

这个设计将被转化到一个圆锥面上作为贴花。

下面哪一种曲线操作可以把这个2D 的设计转化到圆锥面上？AA、缠绕/展开（Wrap/Unwrap）B、2D投影（2D Projection）C、曲线投影（Curve Projection）D、图形转化（Graphic Translater）10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框11、在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图？CA、打开部件导航器，寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器，右键单击选择“引导到父视图”（MB3 -> Navigate to Parent）D、在视图边框上右键单击选择“父视图”（MB3 -> Parent）12、在草图中创建图线时，可以用什么设置去控制约束？BA、自动约束创建（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创建约束（Create Constraints）D、替代约束（Alternate Solution）13、在创建过曲线（Through Curves）特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况？AA、将产生变形B、系统将提示出错信息C、没有情况发生D、系统将崩溃14、草图是什么？CA、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片15、条件表达式创建用的语言是：AA、If ElseB、Do WhileC、Do UntilD、Else If16、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：CA、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注17、第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令？DA、信息->自由形状特征->样条曲线（Information -> Free Form -> Spline Curve）B、编辑->样条曲线（Edit -> Spline）C、帮助->样条曲线信息（Help -> Spline Information）D、信息->样条曲线（Information -> Spline）18、由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项Load Options使得系统知道部件文件的存放地？CA、使用部分加载（Partial Loading）B、部件（Components）C、搜索文件夹（Search Directories）D、用户文件夹（User Directories）19、在NX的用户界面里，哪个区域提示你下一步该做什么？BA、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）21、下面哪一个本身既是装配，而在上一级装配中本身又是部件？AA、子装配（Subassembly）B、装配（Assembly）C、主模型文件（Master File）D、部件对象（Component Object）22、使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的？AA、编辑->特征->回放（Edit->Feature->Playback）B、编辑->特征->回顾（Edit->Feature->Review）C、编辑->模型->历史（Edit->Model->History）D、编辑->模型->回顾（Edit->Model->Review）23、什么命令可以重新安排已创建特征的次序？AA、特征重新排序（Reorder Feature）B、特征重新安排（Rearrange Feature）C、编辑时间戳记（Edit Timestamp）D、移动特征（Move Feature）24、扫掠特征的引导线串必须是______连续的。

UG题库及答案Ug题库（最新版）⼀、选择题1、草图中⼏何约束不包括（）A．平⾏B、垂直C、对称D、⾓度2、UG⽀持两键⿏标及三建⿏标，⽤于选择菜单项的是（）A、⿏标左键B、⿏标右键C、⿏标中键D、其他3、草图中⼏何约束不包括（）A、平⾏B、垂直C、对称D、周长4、控制样条曲线的三种点不包括（）A、定义点B、极点C、节点D、零点5、下⾯UG的功能模块中不属于建模模块的是（）（）A、实体模块B、特征模块C、Gateway模块D、⾃由曲⾯模块6、在点构造器中，选项⽤于选取已经建⽴的直线、圆弧以及样条曲线的端点的是（）A、 B、 C、 D、7、在⽮量构造器中，⽮量定义的⽅式有很多种，其中⽤于的是（）A、⼀个与XC轴平⾏或与坐标系X轴平⾏的⽮量B、曲线某⼀个位置的切线⽮量C、⼀个与其准平⾯垂直的⽮量D、定义⼀个与其准轴平⾏的⽮量8、Unigraphics CAD/CAM/CAE 系统提供了⼀个基于（）的产品设计环境，使产品开发从设计到加⼯真正实现数据的⽆缝集成，从⽽优化了企业的产品设计与制造。

（）A、草图B、装配9、（）不属于层的4种状态之⼀。

（）A、过滤状态B、可选状态C、作为⼯作层状态D、不可见状态10、CAD模块包括了实体建模、特征建模、⾃由形状建模、（）等基本模块。

A、装配建模B、拉伸建模C、旋转建模D、扫描建模11、UG⽀持两键⿏标及三建⿏标，可弹出⼀个弹出式菜单的是（）A、⿏标左键B、⿏标右键C、⿏标中键D、其他12、基本体素特征不包括（）A、扫描B、⽴⽅体C、圆柱体D、球13、建模基准不包括（）A、基准体B、基准坐标系C、基准轴D、基准⾯14、部件间表达式正确的是（）A、 part1 = part2::diameter + toleranceB、 part1= part2:: diameter + toleranceC、 part1= part2: :diameter + toleranceD、 part1= part2 :: diameter + tolerance15、布尔运算不包括（）A、并D、交16、下⾯不属于UG的主要功能模块的是（）A、建模模块B、有限元分析模块C、⽂件管理模块D、布线模块17、UG提供了三种坐标系，分别为绝对坐标系、（）和机械坐标系。

经典ug练习题UG（Unigraphics）是一款广泛应用于工程设计和制造的三维计算机辅助设计（3D CAD）软件。

因其强大的功能和广泛的应用而备受业界关注。

为了提高UG的使用技能，下面将介绍几个经典的UG练习题，帮助您快速熟悉UG的操作和功能。

1. 创建一个立方体步骤：1. 打开UG软件，创建一个新的零件文件。

2. 选择“绘制”菜单下的“立方体”命令。

3. 在绘图平面上选择一个起点，然后输入立方体的长度、宽度和高度。

4. 点击确定，即可创建一个立方体。

2. 绘制一个样条曲线步骤：1. 打开UG软件，创建一个新的零件文件。

2. 选择“绘制”菜单下的“样条曲线”命令。

3. 在绘图平面上选择一个起点和终点，然后通过调整曲线控制点来绘制出所需的样条曲线。

4. 点击确定，即可完成样条曲线的绘制。

3. 创建一个组件阵列步骤：1. 打开UG软件，创建一个新的装配文件。

2. 选择“编辑”菜单下的“组件模式”命令。

3. 在装配文件中选择一个已有的零件或组件，然后点击“新建”来创建一个组件阵列。

4. 输入阵列的个数、间距和方向等参数，点击确定，即可完成组件阵列的创建。

4. 进行零件装配步骤：1. 打开UG软件，创建一个新的装配文件。

2. 选择“装配”菜单下的“插入零件”命令。

3. 选择要插入的零件文件，并指定插入的位置和方向。

4. 重复上述步骤，插入其他需要装配的零件。

5. 使用“约束”命令来对零件进行约束，确保其之间的位置和运动关系。

6. 完成零件的装配后，保存并进行模拟或生成工程图等后续操作。

以上是几个经典的UG练习题，通过不断进行练习和实践，您可以逐渐掌握UG软件的使用技巧和操作方法。

UG作为一款功能强大的CAD软件，广泛应用于各个行业中的产品设计和制造过程中。

在工程设计方面，UG可以帮助工程师进行三维建模、装配分析、运动仿真等工作，提高产品设计的效率和质量。

同时，通过UG生成的工程图可以作为制造工艺的依据，帮助制造工人理解和实施工程设计。

ug练习题高清UG练习题始终是学习UG软件的重要环节之一。

通过做练习题，我们能够更加熟悉软件的操作，提高我们的设计能力。

在本文中，我们将介绍一些UG练习题，并提供高清图片展示，帮助读者更加清晰地理解问题和解决方案。

1. 立体图形绘制在UG软件中，绘制各种立体图形是一个基本的技能。

我们可以从简单的立方体或球体开始，逐渐增加难度，练习绘制更加复杂的立体图形。

以下是一个练习题的示例：题目：绘制一个长方体，宽度为10mm，长度为20mm，高度为15mm。

然后在长方体的一个面上绘制一个直径为5mm的圆。

解决方案：- 使用草图功能绘制一个10mm×20mm的矩形草图，然后使用拉伸命令将其拉伸到15mm的高度。

- 在矩形的一个面上绘制一个5mm直径的圆。

可以使用圆形草图或圆柱体命令实现。

下图是练习题的高清效果图：[插入图片：长方体和圆的图示]2. 零件装配UG软件还支持零件的装配功能，可以将多个零件组合在一起，并进行调整和关联。

下面是一个零件装配的练习题示例：题目：组装一个简单的机械组件。

包括一个底座、一个立柱和一个平台。

底座上有一个圆形孔，立柱可以插入该孔，并通过螺纹连接。

平台可以放在立柱的顶部。

解决方案：- 先绘制底座，包括一个圆形孔。

- 绘制立柱，包括与底座孔相匹配的圆柱体。

- 绘制平台，并调整其位置与立柱相对应。

- 使用螺纹命令将立柱与底座连接。

下图是练习题的高清效果图：[插入图片：零件装配图示]通过完成这些练习题，我们可以逐步熟悉UG软件的各项功能，并提高我们的设计水平。

无论是绘制立体图形还是零件装配，我们都可以通过练习题来不断巩固和提升自己的技能。

希望这些练习题和高清效果图能够帮助读者更好地理解和运用UG 软件。

在学习过程中，我们还可以根据实际需求自行设计练习题，不断挑战自己的技术和创造力。

加油，成为UG大师！。

UG模具设计模拟试题一一、题目要求设计一个UG模具，并对该模具进行仿真分析。

模具的设计要求如下：1.模具为一种用于注塑成型的模具，用于生产塑料零件。

2.模具包括一对上下模和多个塑料零件的结构。

3.上模部分包括模架、模座和顶出装置，下模部分包括模架、流道系统和冷却系统。

4.塑料零件为一个矩形立方体，尺寸为100mm * 50mm *20mm。

5.模具的开合方式为平行四边形滑块式。

6.模具开合时要求上下模之间无干涉，同时要求塑料零件完全填充。

7.模具的冷却系统要能够有效降低塑料零件的温度，并确保零件的质量稳定。

8.模具的流道系统要能够均匀分布塑料材料，避免出现短流和死角。

请根据上述要求进行模具设计和仿真分析，并给出相应的步骤和结果报告。

二、模具设计步骤根据题目要求，下面是设计模具的步骤：1. 确定模具类型根据题目要求，模具类型应为注塑成型模具。

2. 设计上模部分上模部分包括模架、模座和顶出装置。

根据题目要求，模具的开合方式为平行四边形滑块式，因此模架需要满足这个要求。

根据模具的尺寸，模架的尺寸应大于或等于100mm * 50mm * 20mm，以确保模架能正常容纳塑料零件。

2.2 模座设计模座的设计要保证模具的开合时上下模之间无干涉。

根据题目要求，塑料零件为矩形立方体，因此模座的设计应符合这种形状。

具体的设计细节需要根据实际情况进行调整。

2.3 顶出装置设计顶出装置用于顶出已成型的塑料零件。

在设计顶出装置时，需要考虑顶出的力度和准确度。

具体的设计细节需要根据实际情况进行调整。

3. 设计下模部分下模部分包括模架、流道系统和冷却系统。

下模部分的模架设计同上模部分的模架设计，需要满足模具尺寸要求。

3.2 流道系统设计流道系统负责将塑料材料均匀地输送到上模和下模之间。

在设计流道系统时，需要考虑材料的流动性和均匀分布的要求。

具体的设计细节需要根据实际情况进行调整。

3.3 冷却系统设计冷却系统用于降低塑料零件的温度，以确保零件的质量稳定。

ug理论笔试练习及答案完整版一、单选题1、下列哪个不是基本体素类型？DA、块B、圆锥体C、圆柱体D、凸台2、连续性共有四种类型的形式，可以使对象连续但不相切的是：AA、G0B、G1C、G2D、对称的3、当前在建模模块中，如果希望通过实体上的边来创建一系列的曲线，可以使用哪一个曲线操作来产生这些曲线？DA、转换（Convert->Edge To Curves）B、投影（Project-> Edge Curves）C、抽取（Extract->Isocline Curves）D、抽取（Extract->Edge Curves）4、需要桥接两条曲线间的一段空隙，结果既要保证相切也要跟随先前两条曲线的总体形状。

应该选择下面哪一种连续的方法？CA、连续（Continuous）B、相切连续（Tangent）C、曲率连续（Curvature）D、相切拟合（Tangent Fit）5、当你改变工作层，原先的工作层会自动变为：BA、工作层B、可选层C、仅可见D、不可见6、某个面上有一条样条曲线，现在需要将该样条曲线在面轮廓内按距离偏置，应该使用如下的哪个命令？AA、面内偏置B、面偏置C、偏置->曲线沿面D、编辑->变形->面样条线7、当使用镜像体命令时，镜像平面可以是：AA、基准面B、平面C、圆柱面D、圆锥面8、下列哪种类型不是创建基准面的类型？BA、点和方向B、三点C、在曲线上D、在点线或面上与面相切E、曲线和点9、在一个平面上完成了一个二维的设计，比如一朵花。

这个设计将被转化到一个圆锥面上作为贴花。

下面哪一种曲线操作可以把这个2D 的设计转化到圆锥面上？AA、缠绕/展开（Wrap/Unwrap）B、2D投影（2D Projection）C、曲线投影（Curve Projection）D、图形转化（Graphic Translater）10、当前工具条有一个图标未显示出来，怎样将其在工具条中显示出来？AA、用鼠标右键单击工具条区域，然后在弹出的菜单中选择定制命令B、拖出工具条，在其位置上双击鼠标C、鼠标左键点击工具条条D、右键单击，在弹出的菜单中选择显示对话框11、在一张别人所画的图纸中，有一个投影视图不清楚是由哪一个视图投影而来，如何找到这个投影视图的父视图？CA、打开部件导航器，寻找指向俯视图的符号B、查看该视图的样式对话框C、打开部件导航器，右键单击选择“引导到父视图”（MB3 -> Navigate to Parent）D、在视图边框上右键单击选择“父视图”（MB3 -> Parent）12、在草图中创建图线时，可以用什么设置去控制约束？BA、自动约束创建（Automatic Constraint Creation）B、推断约束设置（Infer Constraint Settings）C、创建约束（Create Constraints）D、替代约束（Alternate Solution）13、在创建过曲线（Through Curves）特征时，已经选择了所有的截面线串，如果这些线串的方向箭头指向不一致，那么将会发生什么样的情况？AA、将产生变形B、系统将提示出错信息C、没有情况发生D、系统将崩溃14、草图是什么？CA、面上的线串B、作为初始研究用的艺术家的绘画C、在特定平面内的有名称的线串的集合D、另一绘图系统的粗糙的图片15、条件表达式创建用的语言是：AA、If ElseB、Do WhileC、Do UntilD、Else If16、如果图纸的尺寸标注中是英制单位，现在需要同时显示公制和英制标注，比较好的办法是：CA、利用尺寸标注对话框来显示公制和英制B、用注释编辑对话框将英制改为公制C、在同一个尺寸标注中同时显示英制和公制单位D、删除尺寸标注，代之以公制单位的尺寸标注17、第一次打开一个部件文件，其中有一条样条曲线，需要了解其更多的信息，应该用什么菜单命令？DA、信息->自由形状特征->样条曲线（Information -> Free Form -> Spline Curve）B、编辑->样条曲线（Edit -> Spline）C、帮助->样条曲线信息（Help -> Spline Information）D、信息->样条曲线（Information -> Spline）18、由于某种原因，部件文件被转移到别的文件夹中，当打开装配文件时，怎样设置加载选项Load Options使得系统知道部件文件的存放地？CA、使用部分加载（Partial Loading）B、部件（Components）C、搜索文件夹（Search Directories）D、用户文件夹（User Directories）19、在NX的用户界面里，哪个区域提示你下一步该做什么？BA、信息窗口（Information Window）B、提示栏（Cue Line）C、状态栏（Status Line）D、部件导航器（Part Navigator）20、选择下列哪一项，可以在进行选择操作时只选一个边缘而选中所有相切边缘？CA、自动选择（Auto Select）B、选择所有的边（Select All Edges）C、增加相切链（Add Tangent Chain）D、增加体的边缘（Add Edges of Body）21、下面哪一个本身既是装配，而在上一级装配中本身又是部件？AA、子装配（Subassembly）B、装配（Assembly）C、主模型文件（Master File）D、部件对象（Component Object）22、使用什么菜单命令可以知道一个模型文件是如何一步步建立特征的？AA、编辑->特征->回放（Edit->Feature->Playback）B、编辑->特征->回顾（Edit->Feature->Review）C、编辑->模型->历史（Edit->Model->History）D、编辑->模型->回顾（Edit->Model->Review）23、什么命令可以重新安排已创建特征的次序？AA、特征重新排序（Reorder Feature）B、特征重新安排（Rearrange Feature）C、编辑时间戳记（Edit Timestamp）D、移动特征（Move Feature）24、扫掠特征的引导线串必须是______连续的。

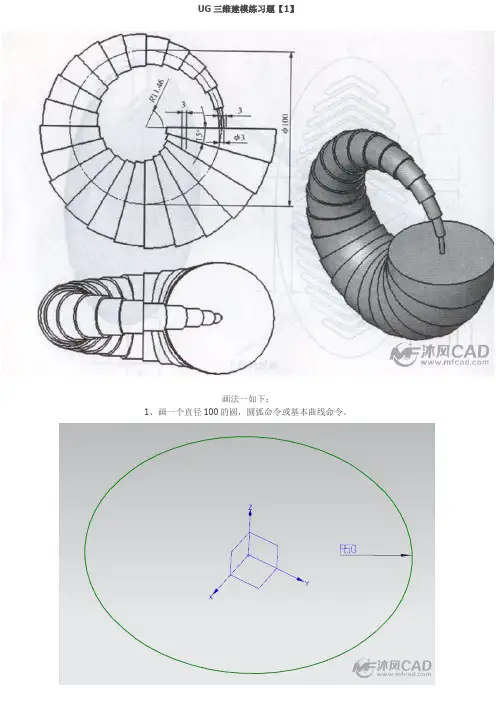

UG三维建模练习题【1】
画法一如下：
1、画一个直径100的圆，圆弧命令或基本曲线命令。

2、按照题意，将该圆分割为360/15=24段，分割曲线命令。

3、管道命令，第一小段直径为3mm。

4、第二段曲线直径为3+2*((50-11.46)-3)/24 mm，以后的每段都是在前一段直径基础上加2*((50-11.46)-3)/24，等差数列规律。

5、完成实体绘制。

画法二：
1、画一个直径100的圆，圆弧命令或基本曲线命令。

2、按照题意，将该圆分割为360/15=24段，分割曲线命令。

3、管道命令，第一小段直径为3mm。

（以上方法与画法一相同）
4、插入-阵列特征（UG8.0以上版本，具体没有试过，至少我知道的只有高版本才具有的功能），
阵列增量中输入增量2*((50-11.46)-3)/24。

5、点击确认完成实体。

练习题1．绘制如图2-93~2.71所示的截面。

图2-93 草绘练习1图2-94 草绘练习2图2-95 草绘练习 3 图2-96 草绘练习4图2-97 草绘练习5图2-98 草绘练习6图2-99 草绘练习7图2-100 草绘练习8图2-101 草绘练习9图2-102 草绘练习10练习题1．何为草绘平面和参考平面？二者有何要求？2．在Pro/E系统中，建立3D拉伸或旋转实体特征的一般步骤有哪些？3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？4．混合特征包括哪三种类型，各有何特点？5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？6．建立扫描特征时，其属性的定义与扫描轨迹线间有何关系？属性选项【Add Inn Fcs】和【No Inn Fcs】、【Merge Ends】和【Free Ends】各表示什么含义？7．利用拉伸、旋转、扫描和混合等方式，建立如图3-115～3.117所示的零件。

图3-115 建模练习1图3-116 建模练习2图3-117 建模练习38．利用平行混合方式，绘制三个截面（两两相距60）建立如图3-118所示的变形棱锥体。

图3-118 变形棱锥体9．利用旋转和平行混合，建立如图3-119所示的奔驰车标记。

图3-119 奔驰车标记练习题1．常用的放置型特征有哪些？2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？3．说明4种倒角尺寸标注方式（44xd、dxd、d1xd2和Angxd）的各自含义与应用场合。

4．建立如图4-102～4-107所示的零件。

图4-102 建模练习1图4-103 建模练习2图4-104 建模练习3图4-105 建模练习4图4-106 建模练习4图4-107 建模练习6练习题1．在Pro/E中，常用的基准特征有哪几种？它们在三维建模中主要有何作用？2．利用基准平面和基准轴，辅助建立如图5-65～图5-66所示的零件。

UGNX练习题一、基础操作类1.1 选择与过滤1. 请使用过滤器选择所有圆柱体特征。

2. 请使用选择球面工具选择所有球面特征。

3. 请使用选择边工具选择所有曲线边。

4. 请使用选择面工具选择所有平面。

1.2 基准特征1. 创建一个基准平面，使其平行于XY平面，距离原点10mm。

2. 创建一个基准轴，使其垂直于基准平面，通过原点。

3. 创建一个基准点，位于基准平面和基准轴的交点。

1.3 基础建模1. 创建一个长方体，长100mm，宽50mm，高20mm。

2. 创建一个圆柱体，直径30mm，高50mm，底面中心与长方体底面中心对齐。

3. 创建一个球体，直径40mm，球心位于圆柱体顶面中心。

4. 创建一个圆锥体，底面直径50mm，顶面直径20mm，高60mm，底面中心与长方体底面中心对齐。

二、特征操作类2.1 布尔操作1. 将圆柱体与长方体进行布尔求和操作。

2. 将球体从布尔求和后的实体中减去。

3. 将圆锥体与布尔求和后的实体进行布尔求和操作。

2.2 特征变换1. 对长方体进行镜像操作，以YOZ平面为镜像平面。

2. 对圆柱体进行旋转操作，旋转角度为45度，旋转中心为原点。

3. 对圆锥体进行平移操作，沿X轴方向平移50mm。

2.3 特征编辑1. 修改长方体的高度为30mm。

2. 修改圆柱体的直径为40mm。

3. 修改圆锥体的底面直径为60mm。

三、曲面建模类3.1 曲面创建1. 创建一个矩形平面，长200mm，宽100mm。

2. 创建一个圆形平面，直径100mm。

3. 创建一个N边曲面，边数为6，每边长度为50mm。

3.2 曲面操作1. 将矩形平面沿Z轴方向拉伸50mm。

2. 将圆形平面沿Z轴方向拉伸100mm。

3. 将N边曲面进行修剪，使其与矩形平面和圆形平面相切。

四、装配类4.1 零件装配1. 创建一个螺栓零件，直径10mm，长度50mm。

2. 创建一个螺母零件，直径15mm，厚度10mm。

3. 将螺栓与螺母进行装配，螺栓穿过长方体顶面，螺母位于长方体底面。

ug编程练习题（打印版）### UG编程练习题（打印版）练习一：基础建模1. 创建一个长方体：尺寸为 100mm x 200mm x 50mm。

2. 添加一个圆柱体：直径为 30mm，高度为 80mm，放置在长方体的中心。

3. 创建一个球体：直径为 40mm，放置在圆柱体的顶部。

练习二：复杂建模1. 创建一个圆锥体：底面直径为 60mm，高度为 100mm。

2. 在圆锥体的侧面添加一个螺旋线：螺旋线应从圆锥体的底部开始，向上螺旋至顶部。

3. 在圆锥体顶部添加一个半球体：直径与圆锥体底面相同。

练习三：参数化设计1. 创建一个参数化长方体：长、宽、高分别用参数 L、W、H 表示。

2. 创建一个参数化圆柱体：直径用参数 D 表示，高度用参数 H 表示。

3. 根据参数化长方体的尺寸，自动调整圆柱体的直径和高度。

练习四：特征操作1. 创建一个长方体：尺寸为 150mm x 300mm x 75mm。

2. 在长方体上添加一个凸台：凸台尺寸为 50mm x 100mm，高度为25mm。

3. 在长方体的另一侧添加一个凹槽：凹槽尺寸与凸台相同，深度为15mm。

练习五：装配体设计1. 创建一个电机模型：包括电机外壳、转子和定子。

2. 创建一个减速器模型：包括减速器外壳和齿轮。

3. 将电机模型和减速器模型装配在一起，确保齿轮能够正确啮合。

练习六：数控加工1. 创建一个平面：尺寸为 200mm x 300mm。

2. 在平面上设计一个简单的数控加工路径：路径应包括直线、圆弧和螺旋线。

3. 编写数控程序：程序应能够控制机床按照设计的路径进行加工。

练习七：模具设计1. 创建一个塑料瓶模型：包括瓶体和瓶盖。

2. 为塑料瓶设计一个注塑模具：模具应能够分模并确保塑料瓶能够顺利脱模。

3. 考虑模具的冷却和排气系统：确保模具在注塑过程中能够正常工作。

练习八：仿真分析1. 创建一个简单的机械臂模型：包括臂杆和关节。

2. 进行运动学仿真：模拟机械臂的运动过程，分析其运动轨迹。

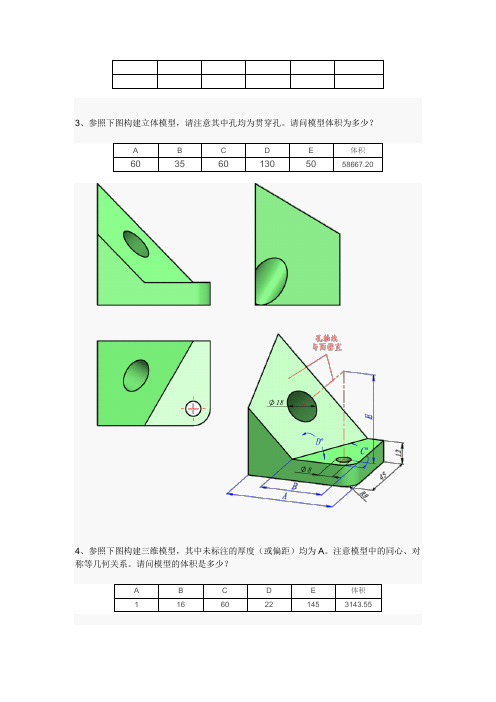

、参照下图构建三维模型，其中未标注的厚度（或偏距）均为A。

注意模型中的同心、对称等几何关系。

请问模型的体积是多少？
A B C D E 体积
、参照下图构建三维模型，其中绿色部分为一束圆锥形光束（请用曲面造型），其起点为高度为D的圆锥顶点，光束投射到容器底部，光照范围为红色区域（也可以用曲面造型）。

请问：
模型体积（实体部分，即容器）为多少？
照射区域的表面积为多少？
A B C D E F G 体积表面积
、参照下图构建模型，注意其中的对称、相切、同心等约束关系。

（输入答案时请精确到小数点后两位，主要不要使用科学计数法）请问模型体积为多少？
A B C D E 体积
70 36 36 82 66 326673.48
、参照下图构建立体模型，为便于描述其中的形态关系，用三种颜色表示。

其中绿色部分是壁厚为2的等壁厚形体。

请问：
模型的体积是多少？
假设模型按照前视图形态放置在水平平台上（即绿色区域的底部接触平台）。

如果保障整个模型不倾倒，即整个模型的重心坐标在底面的投影落在绿色部分范围之内，红色尺寸所能达到的最大值是多少？
A B C D E F G 体积极限值657210165101023237949.76 109.97
