移动主叫流程其中不需要记忆channel activation 等ABIS信令流程和信令释放流程，只有记忆UM,ABIS,A口中常用的信令流程，特别是都要英文并且字母不能错误要求规范。
比如UM口信令channel request到ABIS口就为channel required 不能搞混，A口的assignment request到ABIS和UM口为 assignment command。
其中10 UM(SACCH) 的信令为”cm service accept”具体信令分析如下：（其中数字对应于上图中信令消息）1.信道要求---Channel Request(RACH)MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个（BTS）基站收发信台申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位臵更新”。
此外，这条消息还包括随机参数，移动台（MS）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
2.信道请求--- Channel Required基站收发信台向基站控制器发一条申请信道消息。
通过这条消息，基站收发信台进一步向基站控制器传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含信道要求消息中的一些消息外，还包括通过基站收发信台加入的一些消息。
请求参考单元直接从信道要求消息中来，初始时间提前量（接入延迟）由基站收发信台加入到这条消息中去。
3.信道激活--- Channel Activation收到从基站收发信台发来的信道请求消息后，基站控制器开始按照一定的条件为此次呼叫寻找和分配SDCCH信道，同时基站控制器向基站收发信台发送一条信道激活消息。
其中最重要的是：分配给哪个基站收发信台以及此SDCCH的信道组合。
此消息中包含的参数有：DTX控制、信道的ID（识别）、信道描述和移动分配、移动台和基站的最大功率电平、基站控制器计算的有关此次接入的初始时间提前量等。
G S M信令流程分析一、常见业务流程移动主叫流程移动主叫流程图信道请求MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个BTS申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位置更新”。
此外，这条消息还包括随机参数，移动台（MS）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
Randomreference有5位，最多可同时区分32个MS，但不保证两个同时发起呼叫的MS的RAND值一定不同。
要进一步区别同时发起请求的MS，还要根据Um接口上的应答消息下面是一个ChannelRequest信令的举例信道请求BTS向BSC发一条信道请求消息。
通过这条消息，BTS进一步向BSC传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含申请信道消息中的一些消息外，还包括通过BTS 加入的一些消息。
申请参数直接从信道请求消息中来，初始时间提前量TA（接入延迟）由BTS加入到这条消息中去。
信道激活收到从BTS发来的申请信道消息后，BSC开始按照一定的条件为此次呼叫寻找和分配SDCCH 信道，同时BSC向BTS发送一条信道激活消息。
其中最重要的是：分配给哪个BTS以及此SDCCH的信道组合。
此消息中包含的参数有：DTX控制、信道的ID（识别）、信道描述和移动分配、移动台和基站的最大功率电平、BSC计算的有关此次接入的初始时间提前量等。
信道激活证实这是对信道激活消息的应答。
当BTS收到这条消息后，它开始在SACCH信道发送和接受消息。
立即指配命令BSC告诉BTS关于被使用的SDCCH信道。
立即指配基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况。
实际上，这条消息是一条从网络向移动台发送的从AGCH信道转到先前定义的SDCCH信道工作的指令。

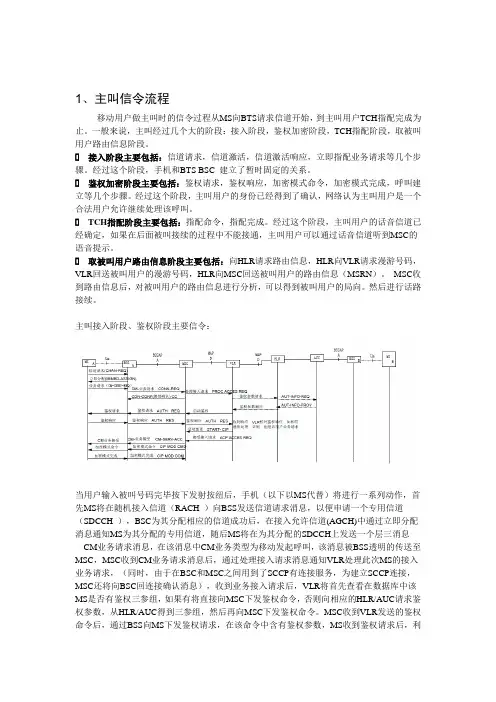

1、主叫信令流程移动用户做主叫时的信令过程从MS向BTS请求信道开始，到主叫用户TCH指配完成为止。
一般来说，主叫经过几个大的阶段：接入阶段，鉴权加密阶段，TCH指配阶段，取被叫用户路由信息阶段。
接入阶段主要包括：信道请求，信道激活，信道激活响应，立即指配业务请求等几个步骤。
经过这个阶段，手机和BTS BSC 建立了暂时固定的关系。
鉴权加密阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立等几个步骤。
经过这个阶段，主叫用户的身份已经得到了确认，网络认为主叫用户是一个合法用户允许继续处理该呼叫。
TCH指配阶段主要包括：指配命令，指配完成。
经过这个阶段，主叫用户的话音信道已经VLR），MSC经过接入阶段和鉴权加密过程后，主叫用户的合法身份已经得到确认，已经接入了网络，为继续进行呼叫，需要更为详细的信息，按照规范，此时MS将发送一个set up消息，在此消息中携带有被叫号码和主叫标识等更为详细的信息，MSC收到此消息后，首先通过S.I.F.O 消息向VLR查询该用户的相关业务信息，VLR根据此次业务类别和开户时MS已经申请的业务信息，决定此次呼叫是否可以继续，如果可以继续，通过完成呼叫消息向MSC回送该用户数据，MSC收到该信息后，通过呼叫继续消息经BSS通知MS呼叫在继续处理之中，然后，根据A接口电路情况，向BSC发送指配请求消息，在该消息中选定某条A接口电路，BSC收到该指令后向BTS、 MS指定无线资源，MS收到该指令后，占用成功回送分配完成消息，到此TCH指配阶段完成，本局的无线资源和A接口电路均已成功分配。
MSC收到MS上报的指配完成消息后，进行被叫分析，根据被叫号码寻址到HLR，发送路由信息请求消息，HLR收到该消息后，根据被叫IMSI查询得到被叫所在的VLR，向被叫所在的VLR请求漫游号码，被叫所在的VLR在受到请求漫游号码消息后，为对应的MS分配MSRN ，然后在请求漫游号码响应消息中回送给HLR， HLR得到该MSRN后，向主叫所在MSC发送路由信息响应消息，MSC从该消息中得到被叫的MSRN，根据MSRN进行局间中继选路，并向被叫所在的MSC发送IAI消息。
GSM信令流程分析一、常见业务流程1.移动主叫流程移动主叫流程图1.1 信道请求MS 通过动态地在RACH 信道（随机接入信道）上发送一个随机接入脉冲向一个BTS 申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位置更新”。
此外，这条消息还包括随机参数，移动台（MS ）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
Random reference 有5位，最多可同时区分32个MS ，但不保证两个同时发起呼叫的MS 的RAND 值一定不同。
要进一步区别同时发起请求的MS ，还要根据Um 接口上的应答消息下面是一个Channel Request 信令的举例1.2 信道请求BTS 向BSC 发一条信道请求消息。
通过这条消息，BTS 进一步向BSC 传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含申请信道消息中的一些消息外，还包括通过BTS 加入的一些消息。
申请参数直接从信道请求消息中来，初始时间提前量TA（接入延迟）由BTS加入到这条消息中去。
1.3信道激活收到从BTS发来的申请信道消息后，BSC开始按照一定的条件为此次呼叫寻找和分配SDCCH 信道，同时BSC向BTS发送一条信道激活消息。
其中最重要的是：分配给哪个BTS以及此SDCCH的信道组合。
此消息中包含的参数有：DTX控制、信道的ID（识别）、信道描述和移动分配、移动台和基站的最大功率电平、BSC计算的有关此次接入的初始时间提前量等。
1.4信道激活证实这是对信道激活消息的应答。
当BTS收到这条消息后，它开始在SACCH信道发送和接受消息。
1.5立即指配命令BSC告诉BTS关于被使用的SDCCH信道。
1.6立即指配基站分系统通过AGCH信道告知移动台有关使用的SDCCH信道的情况。
实际上，这条消息是一条从网络向移动台发送的从AGCH信道转到先前定义的SDCCH信道工作的指令。
GSM网络优化的一般流程和优化方案报告摘要:日常GSM网络运营中,在网络建设完成后,网络结构往往会有较大的改变,无线性能也随之下降,并且随着时间推移,原有的网络受到各种因素影响,指标也会变差。
常常会出现用户投诉,过去信号好的地方,现在质量变差;原来能覆盖很远的基站,现在覆盖范围缩小;离基站很近但是通话质量不好。
在这种情况下,需要通过网络优化来保持乃至提高网络性能。
经常有些工程师在优化时会感到无从下手,本文将对网络优化的一般流程和方案进行探讨。
关键词:数据采集、基站参数设置、频率规划、话务均衡、微蜂窝。
网络优化主要包括以下几步进程:数据采集、数据分析、确定调整方案、施行方案1、数据采集是网络优化的前提和基础,主要包括:基站参数表、OMC统计数据、路测数据、CQT数据、系统告警事件记录和客户投诉中心反馈的投诉信息等。
1.1基站站点参数表基站参数表主要包括:站名、站号、LAC号、配置、频点、经纬度、天线高度、天线增益、天线半功率角(垂直和水平)、方位角、俯仰角、基站类型等。
同时准备标明站号、频点、BSIC、方位角(天线方向)的地图;1.2 OMC-R统计数据OMC-R统计数据中记录了无线网络的各项运行指标,反映了网络的实际运行状态。
我们常用的有call_setup_success_rate、drop_call、handover_success_rate以及话务掉话比等统计项目,这些主要指标我们需要每天统计,一般是忙时的即可,忙时是上午一个和晚上一个,根据具体情况而定。
统计BER,IOI,PATH _BALANCE,RF_LOSSES_TCH,CHAN_REQ_MS_FAIL 等载波统计指标,便于诊断射频硬件的故障。
一般情况下,在非跳频系统中BER大于2可以认为通话质量较差;IOI平均值大于6可以认为有干扰,可能是内部也可能是外部的;PATH BALANCE一般在100到115之间,超出范围则认为硬件有问题。
移动主叫流程其中不需要记忆channel activation 等ABIS信令流程和信令释放流程，只有记忆UM,ABIS,A口中常用的信令流程，特别是都要英文并且字母不能错误要求规范。
比如UM口信令channel request到ABIS口就为channel required 不能搞混，A口的assignment request到ABIS和UM口为 assignment command。
其中10 UM(SACCH) 的信令为”cm service accept”具体信令分析如下：（其中数字对应于上图中信令消息）移动主叫流程图1.信道要求---Channel Request(RACH)MS通过动态地在RACH信道（随机接入信道）上发送一个随机接入脉冲向一个（BTS）基站收发信台申请一条信道。
在信道请求消息中包括了建立的原因，这个原因可能是“寻呼响应”、“紧急呼叫”、“移动主叫”、“短消息业务”或“其他”，比如“位臵更新”。
此外，这条消息还包括随机参数，移动台（MS）随机的选5个比特作为随机参数。
这些参数的作用是：当两个移动台同时接入网络时，网络能运用这些参数来区分这些移动台。
2.信道请求--- Channel Required基站收发信台向基站控制器发一条申请信道消息。
通过这条消息，基站收发信台进一步向基站控制器传递由移动台发起的信道请求。
实际上，信道请求消息中除了包含信道要求消息中的一些消息外，还包括通过基站收发信台加入的一些消息。
请求参考单元直接从信道要求消息中来，初始时间提前量（接入延迟）由基站收发信台加入到这条消息中去。
3.信道激活--- Channel Activation收到从基站收发信台发来的信道请求消息后，基站控制器开始按照一定的条件为此次呼叫寻找和分配SDCCH信道，同时基站控制器向基站收发信台发送一条信道激活消息。
其中最重要的是：分配给哪个基站收发信台以及此SDCCH的信道组合。

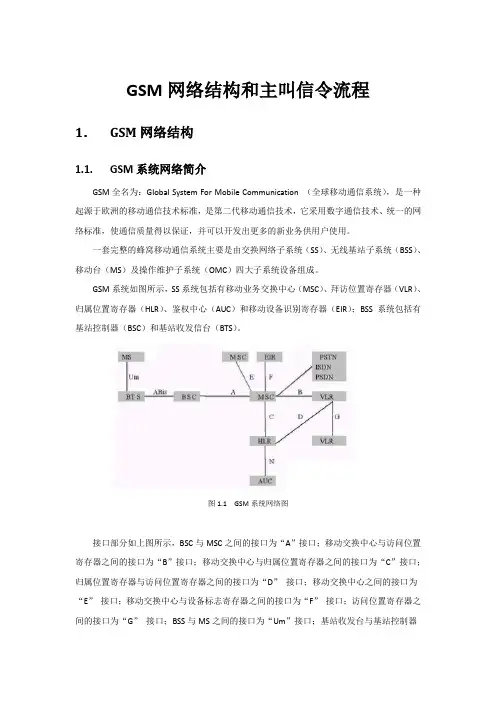

GSM网络结构和主叫信令流程1．GSM网络结构1.1.GSM系统网络简介GSM全名为：Global System For Mobile Communication （全球移动通信系统），是一种起源于欧洲的移动通信技术标准，是第二代移动通信技术，它采用数字通信技术、统一的网络标准，使通信质量得以保证，并可以开发出更多的新业务供用户使用。
一套完整的蜂窝移动通信系统主要是由交换网络子系统（SS）、无线基站子系统（BSS）、移动台（MS）及操作维护子系统（OMC）四大子系统设备组成。
GSM系统如图所示，SS系统包括有移动业务交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AUC）和移动设备识别寄存器（EIR）；BSS系统包括有基站控制器（BSC）和基站收发信台（BTS）。
图1.1 GSM系统网络图接口部分如上图所示，BSC与MSC之间的接口为“A”接口；移动交换中心与访问位置寄存器之间的接口为“B”接口；移动交换中心与归属位置寄存器之间的接口为“C”接口；归属位置寄存器与访问位置寄存器之间的接口为“D”接口；移动交换中心之间的接口为“E”接口；移动交换中心与设备标志寄存器之间的接口为“F”接口；访问位置寄存器之间的接口为“G”接口；BSS与MS之间的接口为“Um”接口；基站收发台与基站控制器之间的接口为“Abis”接口。
在模拟移动通信系统中，TACS规范只对Um接口进行了规定，而未对A接口做任何的限制。
因此，各设备生产厂家对A接口都采用各自的接口协议，对Um接口遵循TACS规范。
也就是说，SS系统和BSS系统只能采用一个厂家的设备，而MS可用不同厂家的设备。
组成部分简介及接口等。
1.2.交换网络子系统（SS）交换网络子系统（SS）主要完成交换功能和客户数据与移动性管理、安全性管理所需的数据库功能。
SS由一系列功能实体所构成，各功能实体介绍如下：1.2.1.MSC移动交换中心它是GSM网络系统的核心部分，是对位于它所覆盖区域中的移动台进行控制和完成话路交换的功能实体，也是移动通信系统与其它公用通信网之间的接口。
（流程管理）网络优化信令分析GSM移动主叫流程移动主叫流程6.1 概述移动主叫（始呼）包括移动拨打移动、移动拨打固定，不包括短消息始发。
6.2 正常流程移动主叫正常流程，根据指配流程类别（EarlyAssignment、LateAssignment、VeryEarlyAssignment）分成三类。
其中EarlyAssignment、LateAssignment流程的选择是MSC决定的；VeryEarlyAssignment流程是由BSS根据无线资源等情况决定的。
6.2.1 MobileoriginatingcallestablishmentwihtoutOACSU(earlyassignmen t)1. 流程图(1) MS于空中接口的接入信道上向BTS发送ChannelRequired（该消息内含接入原因值为MOC。
可是该该消息中的原因值且不完全准确，因为手机于做移动主叫和IMSI分离时均填的是该原因值。
），BTS再转发给BSC；(2) BSC收到ChannelRequired后，分配信令信道，向BTS发送ChannelActivation；(3) BTS收到Channel Activation后，如果信道类型正确，则于指定信道上开功放，上行开始接收信息，且向BSC发送ChannelActivationAcknowledge；(4) BSC通过BTS向手机发送ImmediateAssignmentCommand；(5) 手机发SABM帧接入……；(6) BTS回UA帧进行确认；(7) BTS向BSC发EstablishmentIndication（该消息中准确的反映了手机的接入原因，此时对移动主叫和IMSI填的是不同的原因值。
），内含CMServiceRequest消息内容；(8) BSC建立A接口SCCP链接，向MSC发送CMServiceRequest；(9) MSC向BSC回链接确认；(10) MSC发CMServiceAccepted；(11) 主叫手机发Setup；(12) MSC向主叫手机发CallProceeding；(13) MSC向BSC发AssignmentRequest，于该消息中，分配了A接口CIC；(14) BSC分配话音信道，向BTS发送ChannelActivation；(15) BTS收到Channel Activation后，如果信道类型正确，则于指定信道上开功放，上行开始接收信息，且向BSC发送ChannelActivationAcknowledge；(16) BSC通过BTS向手机发送AssignmentCommand；(17) 手机发SABM帧接入……；(18) BTS回UA帧进行确认；(19) BTS向BSC发EstablishmentIndication；(20) MS于接入话音信道后，发送AssignmentComplete；(21) 无线业务信道和地面电路均成功连接后，BSC向MSC发送AssignmentComplete，且认为该呼叫进入通话状态；(22) MSC向主叫手机发Alerting，主叫手机振铃；(23) MSC向主叫手机发Connect；(24) 主叫手机向MSC回Connect Acknowledge；(25) 主被叫进入语音通话状态；(26) 通话完毕，主叫方挂机，主叫手机发Disconnect；(27) MSC向手机发Release；(28) MS回ReleaseComplete；(29) MSC向BSC发ClearCommand；(30) BSC发ChannelRelease，要求手机和BTS释放无线口逻辑信道；(31) MS向BTS发DISC……，表示已释放逻辑信道；(32) BTS向MS发UA帧确认；(33) BSC向BTS发DeactiveSACCH，去活随路信道；(34) BTS向BSC回ReleaseIndication；(35) BSC向BTS发RFChannelRelease，释放无线口物理信道；(36) BTS向BSC发RFChannelReleaseAcknowledge，表示已释放无线口物理信道；(37) BSC向MSC回ClearComplete；(38) MSC向BSC发RLSD，释放SCCP链接；(39) BSC向MSC回RLSDComplete，表示已释放SCCP链接。
GSM主叫流程与被叫流程2.1 主叫过程流程移动台作为起始呼叫者，在与网络段接触以前拨被叫号码，然后发送，网络端会向主叫用户作出应答表明呼叫的结果，这种结果可以是忙音，可以是某种录音申请，或是正常接续的回铃音。
2.1.1 接入阶段通过接入阶段，手机与BTS（BSC）之间建立了暂时固定的关系，其过程包括：信道请求，信道激活，信道激活响应，立即指配，业务请求。
2.1.2 鉴权加密阶段该阶段主要包括：鉴权请求，鉴权响应，加密模式命令，加密模式完成，呼叫建立。
经过这个阶段，主叫用户的身份已经确认，网络认为主叫用户是一个合法用户。
2.1.3 TCH指配阶段该阶段主要包括:指配命令，指配完成。
经过这个阶段，主叫用户的话音信道已经确定，如果在后面被叫接续的过程中不能接通，主叫用户可以通过话音信道听到MSC的语音提示。
2.1.4 读取被叫用户路由信息阶段该阶段包括：向HLR请求路由信息，HLR向VLR请求漫游号码，VLR回送被叫用户的漫游号码，HLR向MSC回送被叫用户的路由信息。
MSC接到路由信息后，对被叫用户的路由信息进行分析，得到被叫用户的局向，然后进行话路接续。
2.2 被叫过程流程移动台的被叫建立过程很简单，在主叫呼叫到达移动台的VMSC后，从用户的角度来说，话机振铃，来话显示，摘机，通话就可以进行了。
从信令的观点看，移动台作被叫时，其MSC通过与外界的接口收到初始化地址（INITIAL ADDRESS）消息（IAI）。
从这条消息的内容及MSC原先已经在VLR中的记录，MSC可以取到如IMSI、请求业务类别等完成接续所需要的全部数据。
MSC 然后对移动台发起寻呼，移动台接受呼叫并返回呼叫核准消息，此时移动台振铃。
MSC在收到被叫移动台的呼叫核准消息后，会向主叫网方向发出地址完成（ADDRESS COMPLETE）消息（ACM）。
最后用户摘机或者按某个按钮接纳这次呼叫，这一动作翻译为接通（CONNECT）消息。
