信令分析与网络优化

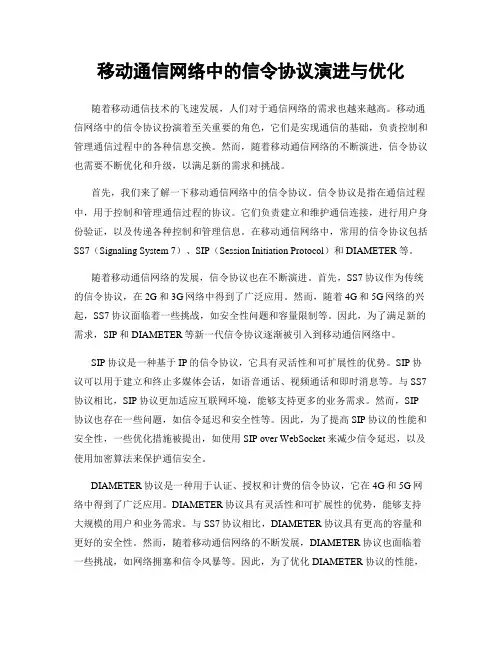

移动通信网络中的信令协议演进与优化随着移动通信技术的飞速发展，人们对于通信网络的需求也越来越高。

移动通信网络中的信令协议扮演着至关重要的角色，它们是实现通信的基础，负责控制和管理通信过程中的各种信息交换。

然而，随着移动通信网络的不断演进，信令协议也需要不断优化和升级，以满足新的需求和挑战。

首先，我们来了解一下移动通信网络中的信令协议。

信令协议是指在通信过程中，用于控制和管理通信过程的协议。

它们负责建立和维护通信连接，进行用户身份验证，以及传递各种控制和管理信息。

在移动通信网络中，常用的信令协议包括SS7（Signaling System 7）、SIP（Session Initiation Protocol）和DIAMETER等。

随着移动通信网络的发展，信令协议也在不断演进。

首先，SS7协议作为传统的信令协议，在2G和3G网络中得到了广泛应用。

然而，随着4G和5G网络的兴起，SS7协议面临着一些挑战，如安全性问题和容量限制等。

因此，为了满足新的需求，SIP和DIAMETER等新一代信令协议逐渐被引入到移动通信网络中。

SIP协议是一种基于IP的信令协议，它具有灵活性和可扩展性的优势。

SIP协议可以用于建立和终止多媒体会话，如语音通话、视频通话和即时消息等。

与SS7协议相比，SIP协议更加适应互联网环境，能够支持更多的业务需求。

然而，SIP 协议也存在一些问题，如信令延迟和安全性等。

因此，为了提高SIP协议的性能和安全性，一些优化措施被提出，如使用SIP over WebSocket来减少信令延迟，以及使用加密算法来保护通信安全。

DIAMETER协议是一种用于认证、授权和计费的信令协议，它在4G和5G网络中得到了广泛应用。

DIAMETER协议具有灵活性和可扩展性的优势，能够支持大规模的用户和业务需求。

与SS7协议相比，DIAMETER协议具有更高的容量和更好的安全性。

然而，随着移动通信网络的不断发展，DIAMETER协议也面临着一些挑战，如网络拥塞和信令风暴等。

移动通信的运营商网络优化方法移动通信的运营商网络优化是保证高质量通信服务的关键。

随着移动通信技术和用户需求的不断发展，运营商需要采取一系列方法来提高网络性能、优化资源利用和提升用户体验。

本文将介绍几种常见的移动通信运营商网络优化方法。

一、信号覆盖优化信号覆盖是用户获取信号连接的基础。

运营商需要通过合理的基站布局、天线方向优化和信号功率调整来提升信号覆盖范围和质量。

其中，基站间的距离和天线方向的合理选择需要经过工程师的精确计算和实地测试。

通过优化覆盖区域内的信号强度和覆盖半径，可以提高用户的通信质量和稳定性。

二、网络容量优化网络容量是指网络承载用户数量的能力。

在高峰时段，网络容量不足可能导致通信质量下降和拥塞现象的出现。

因此，运营商需要采取一系列方法来优化网络容量。

例如，通过增加基站密度、提高信道资源利用率、合理分配频谱资源等措施来提高网络容量。

另外，运营商还可以利用信令控制技术对用户进行合理调度，确保网络资源的充分利用和公平分配。

三、干扰管理优化干扰是影响通信质量的主要因素之一。

在移动通信中，干扰可能来自多个方面，如相邻基站干扰、同频干扰、异频干扰等。

为了减少干扰，运营商可以通过调整基站功率、优化频率资源的分配和部署、采用先进的干扰消除技术等方法来提高网络性能。

此外，对于用户报告的干扰问题，运营商还应积极响应，快速解决，以提升用户满意度。

四、资源调度优化资源调度是指根据用户需求合理分配网络资源。

在网络优化过程中，运营商可以通过优化无线资源、传输资源和核心网资源的调度方式来提高网络性能。

例如，根据用户流量需求和网络负载情况，合理调整资源分配策略，确保网络资源的有效利用和用户体验的提升。

五、服务质量优化服务质量是用户选择和满意运营商的重要因素。

为了提升服务质量，运营商可以采取多种优化措施，如提供高速稳定的数据接入、优化语音通话质量、减少丢包率等。

在网络优化过程中，服务质量的监控和改进是必不可少的，运营商需要不断进行数据分析和网络优化手段的创新。

第1章接口描述1.1 接口定义BSS对外的接口都是标准接口，包括MS与BSS之间的Um接口、BSS与MSC之间的A接口、BSS与SGSN之间的Gb接口，这些接口协议和规程都在ETSI协议中有严格和完备的规定。

BSS的各个网元（BTS、BSC）之间的接口以及BSS与OMC的接口都是内部接口，与设备供应商的实现有关。

其中ETSI对BTS与BSC之间的Abis接口也做了许多规定，但不够完备，BSS与OMC之间的接口也做了一些规定，也不够完备。

A1图1-1A1接口示意图。

图1-2是GSM协议栈。

MS：移动台BTS：基站收发信台BSC：基站控制器MSC：移动交换中心CM：接续管理MM：移动性管理RR：无线资源管理MTP：消息传递部分SCCP：信令连接控制部分LAPD：D信道上链路接入规程LAPDm：Dm信道上链路接入规程BSSMAP：基站子系统应用管理部分BTSM：BTS管理图1-2GSM协议栈图1. A接口A接口定义为网路子系统(NSS)与基站子系统(BSS)间的通信接口。

从系统上来讲，就是移动业务交换中心(MSC)与基站控制器(BSC)之间的接口，物理链路采用标准的2.048Mb/s的数字传输链路实现。

此接口传递的信息包括移动台管理、基站管理、移动性管理、接续管理等。

2. Abis接口Abis接口定义了基站子系统(BSS)中基站控制器(BSC)和基站收发信台(BTS)之间的通信标准，用于远端互连方式。

而图中示中的BS接口是Abis接口的特例，用于定义基站控制器(BSC)与基站收发信台(BTS)间距离小于10米时的标准。

它们之间采用标准的2.048Mb/sPCM数字链路来实现。

此接口支持所有向用户提供的服务，并支持对BTS无线设备的控制和无线频率的分配。

3. Um接口Um接口(空中接口)定义为移动台与基站收发信台(BTS)之间的通信接口，用于移动台与GSM系统的固定部分之间的互通，物理链路是无线链路。

此接口传递的信息主要包括无线资源管理、移动性管理和接续管理等。

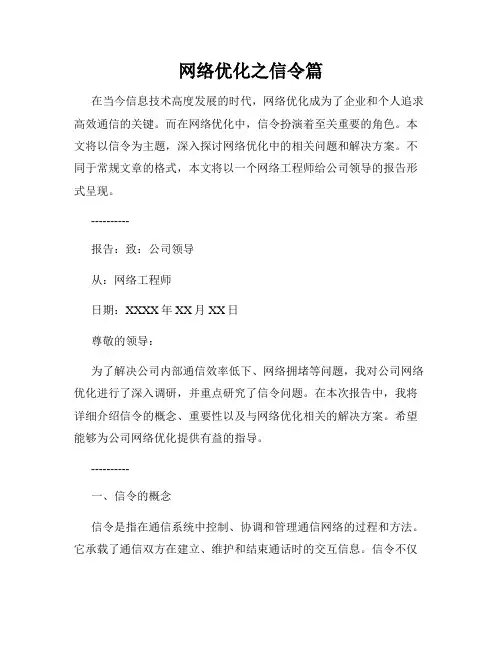

网络优化之信令篇在当今信息技术高度发展的时代，网络优化成为了企业和个人追求高效通信的关键。

而在网络优化中，信令扮演着至关重要的角色。

本文将以信令为主题，深入探讨网络优化中的相关问题和解决方案。

不同于常规文章的格式，本文将以一个网络工程师给公司领导的报告形式呈现。

----------报告：致：公司领导从：网络工程师日期：XXXX年XX月XX日尊敬的领导：为了解决公司内部通信效率低下、网络拥堵等问题，我对公司网络优化进行了深入调研，并重点研究了信令问题。

在本次报告中，我将详细介绍信令的概念、重要性以及与网络优化相关的解决方案。

希望能够为公司网络优化提供有益的指导。

----------一、信令的概念信令是指在通信系统中控制、协调和管理通信网络的过程和方法。

它承载了通信双方在建立、维护和结束通话时的交互信息。

信令不仅涉及通信协议的制定，还与网络设备的配置和运行密切相关。

可以说，信令是网络中的调度员，确保通信顺畅进行。

----------二、信令的重要性1. 提升通信效率信令的优化能够在保证通信质量的基础上，提高通信的速度和效率。

通过对信令进行分析和优化，可以减少网络拥堵、控制通信流量、提高通信的响应速度，让用户能够更快速地发送和接收信息。

2. 优化网络资源信令的优化也能够帮助公司合理利用网络资源。

通过对信令进行监控和管理，可以避免资源的浪费和不均衡使用，提高网络的整体利用率，并降低公司的通信成本。

----------三、信令问题的解决方案1. 引入智能路由通过引入智能路由设备，可以实现对信令的智能分析和处理。

智能路由设备能够根据实时的网络状况和通信需求，对信令进行智能的调度和转发，从而提高通信的质量和速度。

2. 优化信令协议针对不同的应用场景，选择合适的信令协议也是提升网络通信效率的重要环节。

不同的信令协议在处理效率、可扩展性和安全性等方面存在差异，需要根据具体需求进行选择和优化。

3. 信令流量管理通过对信令流量进行精确监测和管理，可以确保网络负载均衡。

运营商4G网络信令分析与优化随着时代的进步和人们对高速移动互联网需求的不断提高，4G网络已成为人们日常生活中少不了的一部分。

然而，在使用4G网络的过程中，我们经常会遇到信号不足、网速慢等问题，这主要与移动运营商的4G网络信令有关。

本文将针对运营商4G网络信令进行分析和优化。

一、4G网络信令的概念4G网络信令，是指手机与基站之间的交流信息。

包括控制信令和用户数据两种类型。

控制信令主要用于网络的管理和控制，包括手机注册、短消息、语音呼叫、网络状态等功能；用户数据则是指在进行手机上网、在线视频观看等用户数据传输过程中产生的网络信息。

二、运营商4G网络信令分析1.信号不稳定很多时候，在使用4G网络时我们会发现信号不够稳定，容易掉线。

这主要与信号强度有关。

信号强度过低会导致网络延迟，影响网速。

2.网络拥塞网络拥塞是指网络中的带宽已经被占用完毕，无法再进行数据传输。

这种情况下，我们很容易遇到网速缓慢的问题，导致网页无法加载、视频卡顿等。

3.服务质量不稳定服务质量不稳定包括延迟高、丢包率高等问题，这些问题很可能会导致用户在使用4G网络时，遭遇不必要的麻烦和负面体验。

三、运营商4G网络信令优化1.增强信道稳定性为了解决信号不稳定而产生的问题，运营商应在网络建设过程中，针对不同地形和建筑物状况，合理规划基站布局，增加网络的覆盖范围。

同时，运营商还可以通过优化无线信道参数来提高信道的稳定性，提升信号质量。

2.优化网络拥塞为了优化网络拥塞的问题，运营商可以进行智能化网络管理和流量分配，通过实时监测网站和应用的访问情况进行调整，避免网络拥塞现象发生。

3.优化服务质量为了优化服务质量，运营商可以借助数据分析进行网络监控和故障排查，及时捕捉网络问题并进行优化。

同时，可以适当增加带宽，改善全网质量，提高用户体验。

四、总结通过以上对运营商4G网络信令的分析和优化，我们可以看出，针对不同的网络问题，运营商都可以从不同方面进行优化。

移动通信网络优化移动通信网络优化随着移动通信技术的不断发展，人们日常生活中对于移动通信网络的需求也越来越高。

在这种情况下，如何对移动通信网络进行优化，提高网络质量和用户体验，成为了关注热点。

一、移动通信网络优化的必要性1.满足移动用户的需求随着移动用户的数量不断增加，网络流量和信号质量等方面的需求也越来越高，如果不能对移动通信网络进行优化，将会导致用户的大量投诉和退订。

2.提高网络绩效移动通信网络的优化能够提高其绩效，保证信号质量，稳定运行，减少用户掉线和数据丢失的情况，从而提高网络的效率和稳定性。

3.降低运营成本移动通信网络优化有助于降低网络运营成本，提高运营效率，节省设备和人力资源投入，同时为用户提供更好的服务，提升用户体验。

二、移动通信网络优化的方法1.基站优化在移动通信网络优化中，基站优化是其中一个重点。

对于基站的天线方向设置和调整，可以大大提高网络覆盖范围和信号传输质量，同时可以采用智能分频技术和简化基站来减少干扰和资源馈送。

2.信令优化信令是移动通信网络中的重要组成部分。

通过对信令的优化，能够实现网络的动态调整，在信噪比低的情况下，自动调整传输速率和增加信道容量，优化用户访问网络体验。

3.负载均衡优化负载均衡优化是移动通信网络优化的重点之一。

通过对网络的负载均衡进行调整，在高峰期提高网络的容量和速率，并优化网络拥堵情况和数据丢失的风险，从而保障网络稳定和流畅。

4.网络安全优化移动通信网络优化不仅仅是对网络性能的优化，还包括对网络安全的优化。

通过加强网络安全防御和检测机制，能够有效降低网络遭受攻击和入侵的风险，保障用户信息的安全。

三、移动通信网络优化的方向1.5G网络5G网络的建设和优化是未来移动通信网络优化的重点之一。

5G网络相比较4G网络具有更低的延迟和更快的传输速率，能够满足高速数据传输、低延迟等快速通信需求，同时支持更广泛的应用。

2.大数据分析通过对移动通信网络的大数据分析，能够掌握用户行为，优化网络性能，并提供更具个性化的服务，从而提升用户体验。

信令分析在网络故障处理中的作用[权威资料] 信令分析在网络故障处理中的作用本文档格式为WORD,若不是word文档,则说明不是原文档。

最新最全的学术论文期刊文献年终总结年终报告工作总结个人总结述职报告实习报告单位总结摘要:本文主要论述通过信令分析手段分析和判断网络中存在的问题，对网络故障进行定位和诊断，提出适当的调整方案，以提高网络性能，并结合具体实例进行详细说明。

关键词:七号信令故障处理1.概述七号信令是用于转接交换网的控制信令，是电信网络的神经系统，关系到提高运营服务质量与运营维护水平，提高网络接通率等方面。

除了运用话务统计分析法外，还可以利用信令分析法，通过七号信令集中监测系统或监测仪表准确、有效的获取信令信息，深入研究信令流程，分析网络呼损，对网络故障进行定位和诊断，为网络参数的合理配置提供适当的方案，从而优化网络性能。

2.信令分析的应用2.1 分析原理信令分析主要是通过七号信令集中监测系统或监测仪表对GSM 网络中的各种信令接口进行数据跟踪和信令数据分析。

七号信令分析的主要功能包括:接通率分时统计、按局向及号码的接通率排行榜、呼损分析、被叫用户号查询、呼叫记录直接查询、按PCM 与按时隙的呼叫占用话务统计、按PCM 与按时隙的通话时长统计、网络响应时长等。

全面实现了MAP 漫游部分测试、CAP 移动智能网测试、A 接口部分测试、Abis 接口测试、Gb 接口测试、Gs 接口测试等必备的功能。

通过对A 接口采集数据的分析，可以发现切换局数据不全(遗漏切换关系)、信令负荷不均、硬件故障、部分数据定义错误、链路不畅等问题。

通过对Abis接口数据进行收集分析，根据信号质量分布图、频率干扰检测图、接收电平分布图、信令信道或话音信道占用时长图等，可以找出上、下行链路路径损耗过大的问题，还可以发现小区覆盖情况、一些无线干扰及隐性硬件故障等问题。

通过E接口MAP 测试、A 接口BSSAP 测试、智能网CAP 测试等，成功配合网络设备的开通测试与维护。

第4章鉴权4.1 概述所谓鉴权就是GSM网络侧确定移动台在身份验证过程中无线接口上传输的IMSI或TMSI是否为合法用户的过程。

鉴权为GSM网络一项重要的安全特性，其目的是为了防止非法用户接入GSM网络系统，同时也杜绝了合法用户被非法用户窃取私人信息的可能。

鉴权流程是一个子流程，网络侧在下列条件下启动：- 移动台申请与之相关的用户信息更改；- 接入业务时（包括移动台主叫、移动态被叫、移动台激活或去活补充业务时）；- MSC/VLR重启后的第一次网络接入；- 密钥序列不匹配时；鉴权过程具体有两方面作用：- 确定移动台提供的身份是否可以接入网络；- 提供参数供移动台计算新的密钥；鉴权总是由网络侧发起和控制。

4.2 鉴权流程网络侧通过向无线接口发送AUTHENTICATION REQUEST消息启动鉴权流程，同时启动定时器T3260。

AUTHENTICATION REQUEST消息中包含计算鉴权响应的参数和分配给密钥的加密序列（密钥可以通过给定的参数计算出来）。

移动台收到AUTHENTICATION REQUEST消息后，由其中提供的参数计算AUTHENTICATION RESPONSE所需的信息和新的密钥，在给网罗侧发送AUTHENTICATION RESPONSE消息之前，将新的密钥取代原密钥连同加密序列存于SIM卡中，并给网络侧回送AUTHENTICATION RESPONSE消息。

网络侧在收到AUTHENTICATION RESPONSE后，停止T3260定时器，检查AUTHENTICATION RESPONSE消息的合法性。

4.2.1 鉴权成功如果AUTHENTICATION RESPONSE 消息验证通过，则进入下一子流程（如：加密流程）。

鉴权成功流程示意如下图：BTS MS4.2.2 鉴权拒绝如果鉴权失败，即AUTHENTICATION RESPONSE 消息无效，如果移动台的采用TMSI 身份指示方式，网络侧将启动身份识别过程。

第54卷 第4期2021年4月通信技术Communications TechnologyVol.54 No.4Apr. 2021文献引用格式：黄智瀛，白锡添，杜安静.5G SA语音端到端信令面分析与优化方法[J].通信技术，2021， 54（4）：878-884.HUANG Zhiying,BAI Xitian,DU Anjing.5G SA Voice EPS Fallback & Fast Return Signaling PlaneAnalysis and Optimization Methodology[J].Communications Technology,2021,54(4):878-884.doi:10.3969/j.issn.1002-0802.2021.04.0165G SA语音端到端信令面分析与优化方法*黄智瀛，白锡添，杜安静（中国移动通信集团广东有限公司深圳分公司，广东 深圳 518038）摘 要：在5G SA语音优化过程中，5G终端偶尔会出现打不通、接续时间长以及音质差等问题，严重影响5G用户的语音体验。

5G SA网络语音通话涉及的网元众多，场景复杂，语音问题定位困难。

针对5G SA端到端存在的语音感知问题，从SA语音业务相关的主要指标着手，有效发现和定位网络中存在的问题。

在5G SA路测中，语音业务相关的指标主要有EPS Fallback和快速回落 （Fast Return，FR）的成功率、时延等。

结合实际网络优化经验，详细剖析端到端的信令流程，提出了5G SA语音端到端信令问题分析与优化的方法。

关键词：5G SA语音；EPS FallBack；Fast Return；端到端中图分类号：TN929.5 文献标识码：A 文章编号：1002-0802(2021)-04-0878-075G SA Voice EPS Fallback & Fast Return Signaling Plane Analysis andOptimization MethodologyHUANG Zhiying, BAI Xitian, DU Anjing(Shenzhen Branch, China Mobile Communications Guangdong Co., Ltd., Shenzhen Guangdong 518038, China) Abstract: In the process of 5G SA voice optimization, 5G terminals occasionally encounter problems such as unreachable, long connection time, and poor sound quality, which seriously affect the voice experience of 5G users. 5G SA network voice calls involve many network elements, complex scenarios, and difficulty in locating voice problems. Aiming at the end-to-end voice perception problems of 5G SA, starting from the main indicators related to SA voice services, this paper effectively finds and locates the problems in the network. In 5G SA drive test, voice service-related indicators mainly include the success rate and delay of EPS FB (EPS FallBack) and FR (Fast Return). Combined with the actual network optimization experience, the end-to-end signaling process is analyzed in detail, and a method for the analysis and optimization of 5G SA voice end-to-end signaling problems is proposed.Keywords: 5G SA voice; EPS FallBack; Fast Return; end-to-end0 引 言5G有非独立组网（Non-Stand Alone，NSA）和独立组网（Stand Alone，SA）两种组网方式[1]。

信令数据处理随着移动通信技术的快速发展，成为通信领域中一项极为重要的技术。

信令数据是在移动通信网络中传输的用于建立、维护和结束通信会话的信息，包括呼叫建立、位置更新、漫游管理等各种控制消息。

在移动通信网络中，信令数据的处理对于保证通信质量、优化网络性能、提高用户体验等方面起着至关重要的作用。

在移动通信网络中，信令数据处理可以分为信令解析、信令分析和信令优化三个主要方面。

信令解析是指将原始的二进制信令数据转换为可读的文本格式，以便人们能够理解其中的含义。

在通信网络中，不同厂家的设备可能采用不同的信令格式，因此需要对不同格式的信令进行解析，以便进行后续的处理。

信令分析是指对解析后的信令数据进行进一步分析，提取其中的关键信息，以便进行网络故障诊断、用户行为分析、网络优化等工作。

信令优化则是指根据信令数据分析的结果，对通信网络进行调整和优化，以提升网络性能和用户体验。

在信令数据处理中，有一项关键技术是信令数据挖掘。

信令数据挖掘是指利用数据挖掘技术对信令数据进行分析和挖掘，发现其中隐藏的规律和信息，以帮助网络运营商更好地理解网络运行状态、用户行为和需求，为网络优化和业务决策提供支持。

通过信令数据挖掘，网络运营商可以及时发现潜在的故障和问题，并采取相应措施加以解决，避免对用户造成影响。

除了信令数据挖掘外，还有一项重要的技术是异常信令检测。

异常信令检测是指利用机器学习和人工智能等技术，对信令数据进行实时监测和分析，及时发现异常信令，并对其进行处理。

异常信令可能是由于网络故障、攻击、恶意操纵等原因导致的，及时进行异常信令检测可以有效防范各种安全风险，确保通信网络的正常运行。

在移动通信网络中，信令数据处理还面临着一些挑战。

首先是信令数据的海量性，随着移动通信网络的普及和用户数量的增加，信令数据量呈指数级增长，对数据的处理和分析提出了更高的要求。

其次是信令数据的多样性，不同设备、不同厂家产生的信令数据格式各异，需要统一和标准化处理。

一、WCDMA‎掉话分析和‎解决办法：1、路测中掉话‎的定义：路测的掉话‎定义是：从UE侧记‎录的空口信‎令上看，在通话过程‎（连接状态下‎）中，如果空口的‎消息满足以‎下3个条件‎的任何一个‎就视为路测‎掉话。

(1)收到任何的‎广播信道消‎息。

(2)收到无线资‎源释放的消‎息且释放的‎原因为非正‎常的。

(3)收到呼叫控‎制断连接、呼叫控制释‎放等消息，而且释放的‎原因为非正‎常的。

广义的掉话‎率应该包含‎C N和UT‎RA N的掉‎话率，但由于网络‎优化重点关‎注的是与U‎TRAN侧‎的掉话率指‎标，因此只要重‎点关注U T‎RA N侧的‎K P I指标‎即可。

2、掉话原因分‎析——涉及到具体‎的信令分析‎A、邻区漏配：一般来讲，掉话在初期‎优化过程中‎大多数是由‎于邻区漏配‎导致的。

对于同频邻‎区，通常可以用‎以下方法来‎确认是否为‎同频邻区漏‎配。

方法一：观察掉话前‎U E记录的‎活动集Ec‎I o信息和‎记录的Be‎s tSer‎v erEc‎I o信息。

如果UE记‎录的EcI‎o很差，而记录的B‎e stSe‎r ver EcIo很‎好，同时检查记‎录Best‎Serve‎r EcIo扰‎码是否出现‎在掉话前最‎近出现的同‎频测量控制‎的邻区列表‎中。

如果同频测‎量控制的邻‎区列表中没‎有扰码，那么可以确‎认是邻区漏‎配。

方法二：如果掉话后‎U E马上重‎新接入，UE重新接‎入的小区扰‎码和掉话时‎的扰码不一‎致，也可以怀疑‎是邻区漏配‎问题，可以通过测‎量控制，进一步进行‎确认（从掉话位置‎的消息开始‎往前找，找到最近一‎条同频测量‎控制消息，检查该测量‎控制消息的‎邻区列表）。

方法三：有些UE会‎上报检测集‎（Detec‎t edSe‎t）信息，如果掉话发‎生前检测集‎信息中有相‎应的扰码信‎息，也可以确认‎是邻区漏配‎的问题。

邻区漏配导‎致的掉话包‎括异频邻区‎漏配和异系‎统邻区漏配‎。
