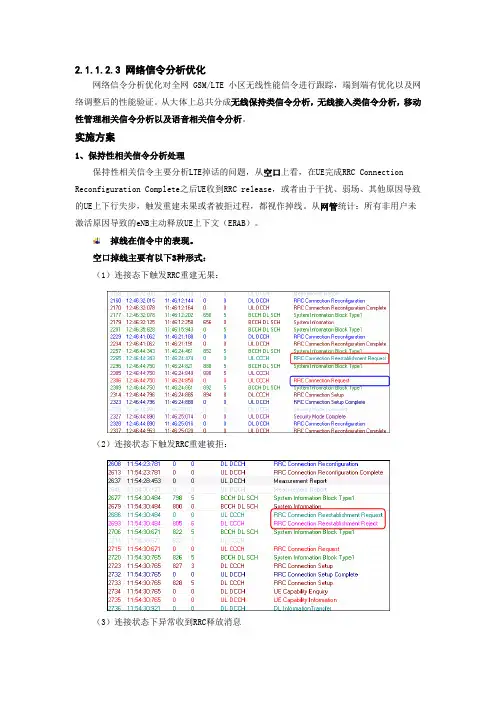

2.1.1.2.3 网络信令分析优化网络信令分析优化对全网GSM/LTE小区无线性能信令进行跟踪，端到端有优化以及网络调整后的性能验证。
从大体上总共分成无线保持类信令分析，无线接入类信令分析，移动性管理相关信令分析以及语音相关信令分析。
实施方案1、保持性相关信令分析处理保持性相关信令主要分析LTE掉话的问题，从空口上看，在UE完成RRC Connection Reconfiguration Complete之后UE收到RRC release，或者由于干扰、弱场、其他原因导致的UE上下行失步，触发重建未果或者被拒过程，都视作掉线。
从网管统计：所有非用户未激活原因导致的eNB主动释放UE上下文（ERAB）。
掉线在信令中的表现。
空口掉线主要有以下3种形式：（1）连接态下触发RRC重建无果：（2）连接状态下触发RRC重建被拒：（3）连接状态下异常收到RRC释放消息网管掉线统计一般情况下，eNB 由于某些异常原因会向MME 发起E-RAB 释放请求，请求释放一个或多个无线接入承载（E-RAB ）。
当UE 丢失、不激活、或者eNB 异常原因，eNB 会向MME 发起UE 上下文释放请求，这也会导致释放UE 已建立的所有E-RAB 。
UEEUTRAN MMEERABReleaseIndicationRRCConnectionReconfigrationRRCConnectionReconfigrationComplete123UEEUTRA NMMEUEContextReleaseRequest RRCConnectionRelease134UEContextReleaseCommandUEContextReleaseComplete2掉线问题分析对于非正常释放的掉线问题，TD-LTE 引入了重建立机制，对于重建立的掉线的分析要分2部分完成：引起重建的原因； 重建失败的原因。
问题分析判断为LTE掉话无故RRCRelease下发导致掉线与RRC重建相关的掉话网络侧设备异常导致触发RRC重建业务重建超时发生一次掉线RRC重建被拒完整性保护失败网络侧异常系统版本bug定时器设置不合理覆盖干扰切换异常RLC发送最大次数后RLF掉线优化流程1、按重建的原因（1）定时器设置不合理定时器相关参数优化建议值如下：字段名称优化值字段中文含义byT310_Ue 2000ms UE监测无线链路失败的定时器长度(T310_UE)byT311_Ue 30000ms UE监测到无线链路失败后转入idle状态的定时器长度(T311_UE) byT300 2000ms UE等待RRC连接响应的定时器长度(T300)byT301 2000ms UE等待RRC重建响应的定时器长度(T301)byT302 1s UE收到RRC连接拒绝后等待RRC连接请求重试的定时器长度 (T302) byT304 1000ms UE等待切换成功的定时器长度(T304)byT304_Cco 4000ms UE CCO到GRAN的定时器长度(T304)byT320 5min 小区重选优先级定时器长度(T320)byN310 6 UE接收下行失步指示的最大个数(N310_UE)byN311 1 UE接收下行同步指示的最大个数(N311)掉线对定时器做全局考虑修改调整。
现阶段GSM无线网络优化方法随着网络优化的深入进行，现阶段GSM无线网络优化的目标已越来越关注于用户对网络的满意程度，力争使网络更加稳定和通畅，使网络的系统指标进一步提高，网络质量进一步完善。
网络优化的工作流程具体包括五个方面：系统性能收集、数据分析及处理、制定网络优化方案、系统调整、重新制定网络优化目标。
在网络优化时首先要通过OMC—R采集系统信息，还可通过用户申告、日常CQT 测试和DT测试等信息完善问题的采集，了解用户对网络的意见及当前网络存在的缺陷，并对网络进行测试，收集网络运行的数据；然后对收集的数据进行分析及处理，找出问题发生的根源；根据数据分析处理的结果制定网络优化方案，并对网络进行系统调整。
调整后再对系统进行信息收集，确定新的优化目标，周而复始直到问题解决，使网络进一步完善。
通过前述的几种系统性收集的方法,一般均能发现问题的表象及大部分问题产生的原因。
数据分析与处理是指对系统收集的信息进行全面的分析与处理，主要对电测结果结合小区设计数据库资料，包括基站设计资料、天线资料、频率规划表等.通过对数据的分析，可以发现网络中存在的影响运行质量的问题。
如频率干扰、软硬件故障、天线方向角和俯仰角存在问题、小区参数设置不合理、无线覆盖不好、环境干扰、系统忙等.数据分析与处理的结果直接影响到网络运行的质量和下一步将采取的措施，因此是非常重要的一步。
当然可以看出，它与第一步相辅相成，难以严格区分界限。
制定网络优化方案是根据分析结果提出改善网络运行质量的具体实施方案。
系统调整即实施网络优化，其基本内容包括设备的硬件调整（如天线的方位、俯仰调整,旁路合路器等）、小区参数调整、相邻小区切换参数调整、频率规划调整、话务量调整、天馈线参数调整、覆盖调整等或采用某些技术手段(更先进的功率控制算法、跳频技术、天线分集、更换电调或特型天线、新增微蜂窝、采用双层网结构、增加塔放等）。
测试网络调整后的结果.主要包括场强覆盖测试、干扰测试、呼叫测试和话务统计。

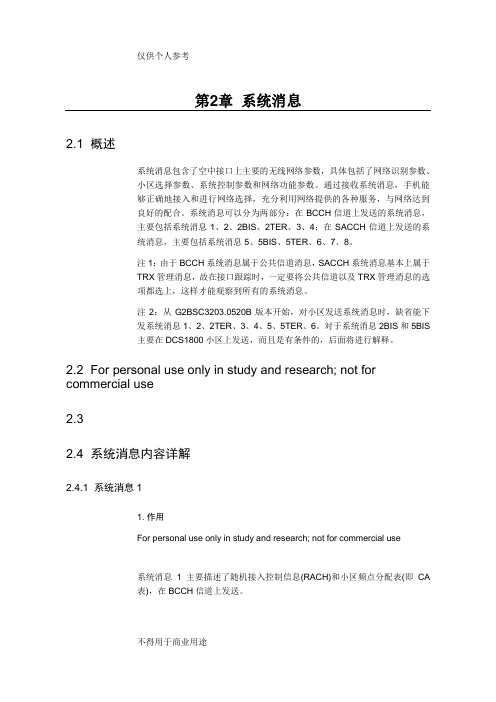

第2章系统消息2.1 概述系统消息包含了空中接口上主要的无线网络参数，具体包括了网络识别参数、小区选择参数、系统控制参数和网络功能参数。
通过接收系统消息，手机能够正确地接入和进行网络选择，充分利用网络提供的各种服务，与网络达到良好的配合。
系统消息可以分为两部分：在BCCH信道上发送的系统消息，主要包括系统消息1、2、2BIS、2TER、3、4；在SACCH信道上发送的系统消息，主要包括系统消息5、5BIS、5TER、6、7、8。
注1：由于BCCH系统消息属于公共信道消息，SACCH系统消息基本上属于TRX管理消息，故在接口跟踪时，一定要将公共信道以及TRX管理消息的选项都选上，这样才能观察到所有的系统消息。
注2：从G2BSC3203.0520B版本开始，对小区发送系统消息时，缺省能下发系统消息1、2、2TER、3、4、5、5TER、6。
对于系统消息2BIS和5BIS主要在DCS1800小区上发送，而且是有条件的，后面将进行解释。
2.2 For personal use only in study and research; not for commercial use2.32.4 系统消息内容详解2.4.1 系统消息11. 作用For personal use only in study and research; not for commercial use系统消息1主要描述了随机接入控制信息(RACH)和小区频点分配表(即CA表)，在BCCH信道上发送。
2. 消息内容SYS INFO 1 - - Cell Channel Desc.For personal use only in study and research; not forcommercial use-- RACH Control Para.(1) 小区频点分配表（CA表）BSC（0520B版本及其以后版本）支持的小区频点配置可达64个，由于小区信道描述格式（Cell Channel Discription）的限制，实际小区的频点是不能随意进行配置的。
GSM网络优化工作要点分析精品文档（可编辑）值得下载GSM网络优化工作要点分析摘要：文章首先对GSM干扰工作系统做出大致描述，而后针对最为常见并且影响也最大的切换掉话问题的具体优化给出深入分析。
关键词：GSM；优化；实践全球移动通信系统（GSM，Global System for Mobile Communications），是当前我国应用最为广泛的移动通信网络。
其工作采用欧洲电信标准组织ETSI制订的数字移动通信标准，采用时分多址技术，于上世纪90年代中期投入商业使用，至今其标准已经被全球一百多个国家接纳，就目前的发展状况看，GSM标准网络已经在当前的无线通信领域占据有压倒性比例市场。
1 GSM网络优化工作特征概念说明作为当前我国重要的无线通信技术，GSM的优化受到广泛的关注。
对于GSM系统而言，其优化重点发生在无线通信接入段上，这种情况主要是由于无线通信受到移动端当地环境的影响相对严重，同时从另一个角度看，GSM网络的主干网多已经选用了当前容量和传输速率都有所保障的光网络参与信号传输工作，而光网络具备有目共睹的稳定性能，这种稳定，也使得更多注意力集中在无线通信接入角度。
对于GSM网络的优化工作而言，首先需要从日常网络监控的角度，获取相应的网络工作特征数据，并且对其展开必要的分析，帮助发现问题。
从这个角度看，需要重点监测的数据包括短信全程接通率、PDP激活成功率、掉话率、无线接通率、信令拥塞率、拥塞小区比以及掉话小区比。
相应的数据参数理想状态，即优化目标相对明确，其合格标准可以依据该地区整体网络健康状态和发展水平进行综合测定。
在通过对日常工作数据以及系统相应的告警信息的基础上，进行充分的分析，在开展优化工作的过程中，可以进一步将优化工作划分为两个方面，即日常话务和常规路测两个方面。
其中日常话务指标优化工作应当重点注意常规掉话率优化，确保其掉话率在负荷增加的情况下无明显恶化现象发生；无线接通率优化，确保在话务量以及每线话务负荷增加时无明显恶化，尤其是针对于话务潮汐显现的改善；无线分配失败率优化工作，这一方面的优化工作致力于排除小区内的硬件隐性故障，确保整个小区内基站的稳定表现。
GSM移动通信系统-网络规划与优化教案第一章：GSM移动通信系统概述1.1 GSM移动通信系统的起源和发展历程1.2 GSM移动通信系统的基本原理和技术特点1.3 GSM移动通信系统的网络架构和组成1.4 GSM移动通信系统的频率规划和频道分配第二章：GSM网络规划基础2.1 网络规划的目标和流程2.2 无线传播环境和信号覆盖分析2.3 基站设备和参数设置2.4 网络规划中的数学模型和算法第三章：GSM网络优化基础3.1 网络优化的目标和流程3.2 网络性能指标和评估方法3.3 网络优化的方法和技巧3.4 网络优化工具和软件的使用第四章：网络规划与优化的实施4.1 项目启动和前期准备4.2 现场勘查和数据收集4.3 网络规划和优化方案的设计4.4 方案实施和效果评估第五章：GSM网络规划与优化的案例分析5.1 案例一：城市网络规划与优化5.2 案例二：农村网络规划与优化5.3 案例三：复杂地形网络规划与优化5.4 案例四：网络升级和扩容工程第六章：GSM基站设计与布局6.1 基站设计的考虑因素6.2 基站天线的设计与选择6.3 基站室内布局与设备安装6.4 基站电源和冷却系统设计第七章：GSM网络传输规划7.1 传输网络的基本概念和架构7.2 传输网络的规划与设计原则7.3 传输网络设备的选择与配置7.4 传输网络的优化与故障处理第八章：GSM核心网规划与优化8.1 核心网的架构和功能8.2 交换中心的规划与配置8.3 信令网的规划与优化8.4 数据网的规划与优化第九章：GSM无线资源管理9.1 无线资源管理的基本概念9.2 频率规划与频道分配9.3 小区规划与参数设置9.4 无线网络资源的动态调整与优化第十章：GSM网络规划与优化的案例分析（续）10.1 案例五：基于网络性能的规划与优化10.2 案例六：网络容量优化与扩容10.3 案例七：网络质量提升工程10.4 案例八：网络规划与优化的综合案例第十一章：GSM网络规划与优化的性能评估11.1 网络性能评估指标11.2 网络性能数据的收集与分析11.3 网络性能改善策略11.4 网络性能预测与优化第十二章：GSM网络规划与优化的工具和技术12.1 网络规划与优化的工具概述12.2 计算机模拟和仿真技术12.3 现场测试与数据分析12.4 网络规划与优化的未来技术趋势第十三章：GSM网络规划与优化的法规遵从性13.1 无线电频率管理法规13.2 电磁兼容性要求和测试13.3 环境保护和健康安全13.4 法规遵从性的持续管理与更新第十四章：GSM网络规划与优化的项目管理14.1 项目管理的基本概念和方法14.2 网络规划与优化的项目规划14.3 项目执行与控制14.4 项目收尾与评估第十五章：GSM网络规划与优化的未来发展15.1 5G网络对GSM网络规划与优化的影响15.2 数字化转型的挑战与机遇15.3 网络规划与优化的创新技术15.4 行业发展趋势与职业规划重点和难点解析本教案全面覆盖了GSM移动通信系统的网络规划与优化的各个方面，从系统概述到实际案例分析，涵盖了基站设计、传输规划、核心网规划、无线资源管理、性能评估、项目管理和未来发展趋势等内容。
（流程管理）网络优化信令分析GSM移动主叫流程移动主叫流程6.1 概述移动主叫（始呼）包括移动拨打移动、移动拨打固定，不包括短消息始发。
6.2 正常流程移动主叫正常流程，根据指配流程类别（EarlyAssignment、LateAssignment、VeryEarlyAssignment）分成三类。
其中EarlyAssignment、LateAssignment流程的选择是MSC决定的；VeryEarlyAssignment流程是由BSS根据无线资源等情况决定的。
6.2.1 MobileoriginatingcallestablishmentwihtoutOACSU(earlyassignmen t)1. 流程图(1) MS于空中接口的接入信道上向BTS发送ChannelRequired（该消息内含接入原因值为MOC。
可是该该消息中的原因值且不完全准确，因为手机于做移动主叫和IMSI分离时均填的是该原因值。
），BTS再转发给BSC；(2) BSC收到ChannelRequired后，分配信令信道，向BTS发送ChannelActivation；(3) BTS收到Channel Activation后，如果信道类型正确，则于指定信道上开功放，上行开始接收信息，且向BSC发送ChannelActivationAcknowledge；(4) BSC通过BTS向手机发送ImmediateAssignmentCommand；(5) 手机发SABM帧接入……；(6) BTS回UA帧进行确认；(7) BTS向BSC发EstablishmentIndication（该消息中准确的反映了手机的接入原因，此时对移动主叫和IMSI填的是不同的原因值。
），内含CMServiceRequest消息内容；(8) BSC建立A接口SCCP链接，向MSC发送CMServiceRequest；(9) MSC向BSC回链接确认；(10) MSC发CMServiceAccepted；(11) 主叫手机发Setup；(12) MSC向主叫手机发CallProceeding；(13) MSC向BSC发AssignmentRequest，于该消息中，分配了A接口CIC；(14) BSC分配话音信道，向BTS发送ChannelActivation；(15) BTS收到Channel Activation后，如果信道类型正确，则于指定信道上开功放，上行开始接收信息，且向BSC发送ChannelActivationAcknowledge；(16) BSC通过BTS向手机发送AssignmentCommand；(17) 手机发SABM帧接入……；(18) BTS回UA帧进行确认；(19) BTS向BSC发EstablishmentIndication；(20) MS于接入话音信道后，发送AssignmentComplete；(21) 无线业务信道和地面电路均成功连接后，BSC向MSC发送AssignmentComplete，且认为该呼叫进入通话状态；(22) MSC向主叫手机发Alerting，主叫手机振铃；(23) MSC向主叫手机发Connect；(24) 主叫手机向MSC回Connect Acknowledge；(25) 主被叫进入语音通话状态；(26) 通话完毕，主叫方挂机，主叫手机发Disconnect；(27) MSC向手机发Release；(28) MS回ReleaseComplete；(29) MSC向BSC发ClearCommand；(30) BSC发ChannelRelease，要求手机和BTS释放无线口逻辑信道；(31) MS向BTS发DISC……，表示已释放逻辑信道；(32) BTS向MS发UA帧确认；(33) BSC向BTS发DeactiveSACCH，去活随路信道；(34) BTS向BSC回ReleaseIndication；(35) BSC向BTS发RFChannelRelease，释放无线口物理信道；(36) BTS向BSC发RFChannelReleaseAcknowledge，表示已释放无线口物理信道；(37) BSC向MSC回ClearComplete；(38) MSC向BSC发RLSD，释放SCCP链接；(39) BSC向MSC回RLSDComplete，表示已释放SCCP链接。

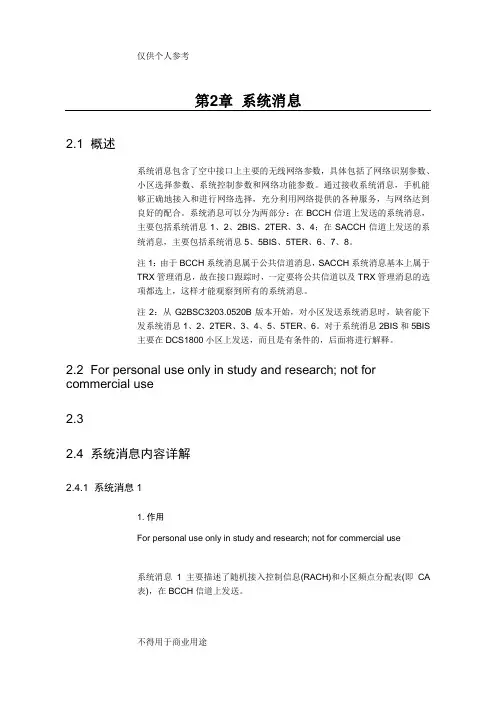

第2章系统消息2.1 概述系统消息包含了空中接口上主要的无线网络参数，具体包括了网络识别参数、小区选择参数、系统控制参数和网络功能参数。
通过接收系统消息，手机能够正确地接入和进行网络选择，充分利用网络提供的各种服务，与网络达到良好的配合。
系统消息可以分为两部分：在BCCH信道上发送的系统消息，主要包括系统消息1、2、2BIS、2TER、3、4；在SACCH信道上发送的系统消息，主要包括系统消息5、5BIS、5TER、6、7、8。
注1：由于BCCH系统消息属于公共信道消息，SACCH系统消息基本上属于TRX管理消息，故在接口跟踪时，一定要将公共信道以及TRX管理消息的选项都选上，这样才能观察到所有的系统消息。
注2：从G2BSC3203.0520B版本开始，对小区发送系统消息时，缺省能下发系统消息1、2、2TER、3、4、5、5TER、6。
对于系统消息2BIS和5BIS主要在DCS1800小区上发送，而且是有条件的，后面将进行解释。
2.2 系统消息内容详解2.2.1 系统消息11. 作用系统消息1主要描述了随机接入控制信息(RACH)和小区频点分配表(即CA表)，在BCCH信道上发送。
2. 消息内容SYS INFO 1 - - Cell Channel Desc.-- RACH Control Para.(1) 小区频点分配表（CA表）BSC（0520B版本及其以后版本）支持的小区频点配置可达64个，由于小区信道描述格式（Cell Channel Discription）的限制，实际小区的频点是不能随意进行配置的。
首先谈一下小区信道描述格式。
在BSC数管台的《系统消息数据表》中有该选项，BSC程序中并未读该选项，而是根据实际频点的配置选择不同的小区信道描述格式。
小区信道描述格式有如下几种，分别由Cell Channel Discription中第2个字节Format ID（bit8、bit7、bit4、bit3、bit2）确定。
Bit Bit Bit Bit Bit format notation8 7 4 3 20 0 X X X bit map 0 （0位图）1 0 0 X X 1024 range （1024范围格式）1 0 1 0 0 512 range （512范围格式）1 0 1 0 1 256 range （256范围格式）1 0 1 1 0 128 range （128范围格式）1 0 1 1 1 variable bit map （可变长位图）以上小区信道描述格式对应小区可配置的绝对频点数是不一样的。
假定小区可配置的绝对频点数为n（排除相同情况和不合法的情况），用arfcn(i)(i=1,...,n)表示各对应的射频频点。
则各种信道描述格式可配置的频点数如下：1、0位图格式0位图格式用于M900的频点，其小区实际可配频点数可达64个，而且频点可以随意，只要满足1 arfcn(i) 124即可。
2、1024范围格式使用该格式，小区实际可配频点数n 16，但频点不受限制，对于M900，1 arfcn(i) 124；对于M1800，512 arfcn(i) 885。
3、512范围格式使用该格式，小区实际可配频点数n 18，还需满足如下条件：假定所配频点中，某两个频点的最大间距为m，还需满足m<512。
当然，由于M900和M1800频点不能混配，实际单就M900和M1800而言，是不受限制的。
4、256范围格式使用该格式，小区实际可配频点数n 22，还需满足如下条件：假定所配频点中，某两个频点的最大间距为m，还需满足m<256。
例如，在此种格式下，频点512和频点812就不能同时配。
5、128范围格式使用该格式，小区实际可配频点数n 29，还需满足如下条件：假定所配频点中，某两个频点的最大间距为m，还需满足m<128。
例如，在此种格式下，频点512和频点712就不能同时配。
6、可变长位图使用该格式，小区实际可配频点数也能达到64，但必须满足如下条件：假定所配频点中，某两个频点的最大间距为m，还需满足1 m 111。
例如：若配置512，513，514，...，575（以1递增）共64个频点，是可行的。
但若配置512，514，516，...，638（以2递增）共64个频点，就有问题。
(2) 随机接入控制信息（RACH Control Para.）入等级，每个等级用一个比特表示，该比特为1表示当前小区不允许具有对应等级的手机接入本小区，否则就允许接入。
等级11－15比等级0－9的用户具有较高的接入优先级，但等级11－15与等级0－9之间并不表示接入优先级的高低。
呼叫重建允许(RE)，用于指示当手机断话启动呼叫重建过程时网络是否允许重建。
它是1比特编码，为0表示本小区允许呼叫重建，为1表示本小区不允许呼叫重建。
紧急呼叫允许(EC)，指示用户在没有SIM卡或接入等级被当前小区关闭的情况下是否允许发起紧急呼叫。
它为1比特编码，为0表示允许进行紧急呼叫，为1表示不允许进行紧急呼叫[但接入等级为11 －15的用户除外]。
注1：手机连续发起信道请求的时间间隔是一个随机值，属于集合{S,S+1,....S+T-1}，单位是TDMA。
其中S依赖于公共信道配置，T即扩展传输时隙数。
S的取值见下表：以减少卫星传输时延的影响。
2.2.2 系统消息2、2BIS、2TER1. 作用随机接入控制信息，主要包括以下参数：最大重发次数(MAX retrans)，表示允许手机在收到立即指配消息前重新发送的信道请求消息的个数，即手机可以发送的信道请求个数为M＋1。
它是2比特编码，范围0－3对应的最大重发参数为1、2、4、7次。
扩展传输时隙数目(Tx_interger)，表示手机在连续发送多个信道请求消息时，每次发送之间间隔的时隙数目。
小区接入禁止(CELL_BAR_ACCESS)，指示小区是否允许手机接入，为1比特编码，0表示允许手机在本小区接入，1表示不允许手机接入本小区。
接入等级控制(AC)，可以分为等级0－9和等级11－15，一般每个GSM用户有一个接系统消息2主要描述了随机接入控制信息(RACH)、网络色码允许(NCC Permitted)和邻近小区的频点分配表(即BA1表)，在BCCH信道上发送。
一般来说，系统信息2、2BIS和2TER分别描述邻近小区频点分配表的不同部分，手机通过读取和解码BA1表可以在空闲模式下(IDLE方式)进行小区重选。
对PHASE 1的900手机而言，它只认识系统消息2描述的邻近小区频点，而忽略2BIS和2TER消息携带的邻近小区频点消息。
系统消息2BIS主要描述了随机接入控制信息(RACH)和邻近小区的扩展频点分配表(也是BA1表的一部分)，它是可选的，在BCCH信道上发送。
一般来说，因为系统消息2携带的频点分配表可以描述的频点个数是有限的，所以系统消息2BIS就携带了BA1表中其它的与系统消息2同频段的频点信息。
系统消息2TER 主要描述了邻近小区的扩展频点分配表(BA1表的一部分)，在BCCH信道上发送。
只有双频手机才读取该消息，单频900或1800的手机会忽略该消息。
因为该消息携带的频点是与当前小区的频点处于不同频段的频点信息，这些信息对单频手机而言是不需要的。
2. 消息内容SYS INFO 2 - - Neighbor Cell Desc.- - NCC permitted- - RACH Control Para.SYS INFO 2 BIS - - Neighbor Cell Desc.- - RACH Control Para.SYS INFO 2TER - - Neighbor Cell Desc.（Extended）(1) 邻近小区描述（BA1表）描述了与当前小区相邻的小区BCCH载频的绝对频道号。
目前我司支持的最大邻近小区数目为32个。
邻近小区描述除了第2个字节的第5位（BA-IND）和第6位（EXT-IND）外，其余信息编码方式同小区信道描述表[见2.1.2.1]。
扩展指示(EXT_IND)，在系统消息2和5中被发送，指示是否还有扩展的邻近小区频点在系统消息2BIS和5BIS中发送。
它是1比特编码，为0表示系统消息2和5已经携带了完整的BA表，为1则表示系统消息2和5只携带了部分BA表的内容。
BA表指示(BA_IND)，在系统消息2和5中被发送，为1比特编码，供手机区分应使用BA1或BA2表修改前或修改后的数据。
换句话说，如果手机在通话过程中当前小区的相邻小区关系和BA2表被修改，系统信息5中的BA_IND 应为1而不是0，指示手机重新对系统消息中指示的邻近小区频点进行解码。
(2) 网络色码允许（NCC Permitted）网络色码允许(NCC Permitted)，在系统消息2、6中被发送。
它是8比特编码，列出了手机需要测量的NCC码的集合。
换句话说，若比特N为0(0<=N<=7)，则手机不测量NCC＝N的小区电平，即不可能切换到NCC＝N 的网络中去。
(3) 随机接入控制信息（RACH Control Para.）见2.1 2节相关描述。
(4) 扩展邻近小区描述（Extended）主要在系统消息2TER和5TER中发送，除了第2个字节的第5位（BA-IND）和第6、7位（Multiband_Reporting）外，其余信息的编码与小区信道描述相同[见2.1 2节相关描述]。
多频段指示(Multiband_Reporting)，在系统消息2TER和5TER中被发送，为两比特编码，指示手机上报多个频段的邻区内容，仅适用与双频手机，其具体意义见下表。
2.2.3 系统消息31. 作用系统消息3主要描述了位置区标识、小区标识、随机接入控制信息(RACH)以及和小区选择有关的参数。
它是必选的，在BCCH信道上发送，是系统消息中最重要的消息之一。
2. 消息内容SYS INFO 3 - - Cell Identity- - LAI- - Control Channel Desc.- - Cell Option（BCCH）- - Cell Selection Para.- - RACH Control Para.(1) 全球小区识别码（CGI）小区全球识别码(CGI)主要由位置区识别码(LAI)和小区识别码(CI)组成。
其中LAI又包括了移动国家码(MCC)、移动网号(MNC)和位置区码(LAC)。
系统消息3、6和4包含了CGI的全部或部分信息。
手机根据接收到的系统消息，解码出其中的CGI，根据CGI指示的MCC和MNC确定是否可以在该小区上网，同时可以判断当前的位置区是否发生了变化，以确定是否需要启动位置更新过程。
