断路器的工作原理一、引言断路器是电力系统中常见的一种保护装置，用于在电路发生故障时迅速切断电流，以保护电气设备和人员的安全。

本文将详细介绍断路器的工作原理。

二、断路器的基本结构断路器通常由控制部份和断开部份组成。

控制部份包括触发器、电磁线圈和控制电路等，用于控制断开部份的动作。

断开部份主要由触头、弹簧机构和灭弧室组成，用于实现电路的断开和灭弧。

三、断路器的工作过程1. 正常工作状态在正常工作状态下，断路器处于闭合状态，电流从电源侧进入断路器，通过触头流入负载侧，实现电路的通断。

此时，断路器的控制部份保持稳定，断开部份的触头密切接触，形成低电阻通道。

2. 故障检测当电路发生故障时，例如短路或者过载，电流会迅速增大。

断路器的控制部份会检测到异常电流，并通过控制电路触发器的作用，向断开部份传递信号，准备断开电路。

3. 断开电路一旦接收到触发信号，断开部份的弹簧机构会迅速释放能量，将触头迅速分离，切断电路。

此时，断路器处于断开状态，电流无法通过。

4. 灭弧过程断开电路后，电流仍然存在，会形成电弧。

为了避免电弧对设备造成损坏，断路器的灭弧室会采取一系列措施，如使用灭弧剂或者磁场等，将电弧迅速熄灭。

5. 复位过程在故障被排除后，需要将断路器复位，使其恢复到闭合状态。

复位过程中，断路器的弹簧机构会重新收紧，触头再次接触，形成通路，使电流能够重新流动。

四、断路器的工作原理解析断路器的工作原理可以通过以下几个方面解析：1. 热保护断路器内部通常设置有热保护装置，当电流超过额定值时，热保护装置会感应到温度升高，并触发断路器的动作，切断电路。

这样可以避免电气设备因过载而损坏。

2. 电磁吸合断路器的控制部份通常包含电磁线圈，当控制电路向电磁线圈提供电流时，电磁线圈会产生磁场，吸引断开部份的触头，使其闭合。

当控制电路断开电流时，磁场消失，触头会被弹簧机构分离，实现断开电路。

3. 灭弧原理断开电路后，电弧会形成。

为了迅速熄灭电弧，断路器的灭弧室通常采用灭弧剂或者磁场等方式。

断路器工作原理及作用
断路器是一种用于保护电路安全以及防止电流过载的电气设备。

它的工作原理是利用热效应或电磁效应，一旦电路中的电流超过断路器额定电流的设定值，断路器就会自动跳闸，切断电路，以保护电气设备和人身安全。

在断路器的工作过程中，有两种常见的工作原理。

第一种是基于热效应的。

当电流通过断路器时，断路器内的电阻会导致一定的功率损耗，并产生热量。

当电流超过了额定电流设定值时，断路器内的温度升高，使得热感应元件（如双金属片）发生弯曲，从而使得触点分离，切断电路。

第二种是基于电磁效应的。

断路器中的线圈会产生磁场，当电流超过额定电流设定值时，磁场强度将超过一定范围，使得电磁铁产生吸引力，将触点强制分离，达到切断电路的目的。

断路器的作用主要有以下几点：
1. 保护电路和设备安全：当电流超过断路器额定电流时，断路器会自动跳闸，切断电路。

这样可以避免电路和设备受到电流过载的损坏，防止火灾等安全事故的发生。

2. 提高电路的可靠性：断路器可以快速响应电流过载情况，及时切断电路，避免设备长时间工作在过载状态下，降低设备故障的风险。

3. 方便操作和维护：断路器具有手动控制开关的功能，可以手动进行开关操作，方便对电路进行维护和修理。

总而言之，断路器通过监测电路中的电流，并在电流超过额定电流设定值时自动切断电路，以保护电路和设备安全，提高电路的可靠性，并方便操作和维护。

断路器的工作原理一、引言断路器是电力系统中常见的一种保护设备，用于保护电路免受过载、短路和地故障等异常情况的影响。

本文将详细介绍断路器的工作原理，包括断路器的基本组成、工作过程和保护功能。

二、断路器的基本组成1. 手动操作机构：用于手动控制断路器的开关状态，通常由手柄或按钮组成。

2. 断路器机构：包括弹簧机构和电磁机构。

弹簧机构用于存储断路器的能量，电磁机构用于触发断路器的动作。

3. 主触头和固定触头：主触头由电流传感器和电弧室组成，用于断开或接通电路。

固定触头用于固定主触头。

4. 弧气室：用于消除断开电路时产生的电弧，并将其导向电弧室外。

5. 辅助触头：用于监测电流和电压等参数，并传递给保护装置。

6. 电流互感器：用于测量电流大小，并提供给保护装置进行保护动作。

三、断路器的工作过程1. 断开过程：(1) 当断路器处于闭合状态时，电流通过主触头和固定触头。

(2) 当发生过载、短路或地故障时，保护装置会向断路器发送信号，触发断路器的动作。

(3) 电磁机构受到信号后，会释放储存的能量，使得主触头迅速分离，断开电路。

(4) 电弧在弧气室中形成并延续，同时弧气室内的喷嘴会喷出压缩空气，将电弧吹灭。

(5) 断路器完全断开电路后，电弧室内的压力恢复正常，断路器进入断开状态。

2. 合闸过程：(1) 当故障排除后，需要重新合上断路器。

(2) 手动操作机构通过操作手柄或按钮，控制断路器的合闸动作。

(3) 电磁机构收到信号后，释放能量使得主触头迅速接触固定触头，闭合电路。

(4) 断路器合闸后，电流重新通过主触头和固定触头。

四、断路器的保护功能1. 过载保护：断路器能够监测电流大小，当电流超过额定值时，断路器会自动断开电路，保护电器设备免受过载损坏。

2. 短路保护：断路器能够快速断开电路，阻止短路电流的流动，避免电器设备受到损坏。

3. 地故障保护：当电路出现接地故障时，断路器能够迅速断开电路，保护人身安全和设备设施的完整性。

断路器的工作原理引言概述：断路器是一种用于保护电路免受过电流和短路等故障的电气设备。

它在电路中起到一个开关的作用，可以在故障发生时迅速切断电流，从而保护电气设备和人员的安全。

本文将详细介绍断路器的工作原理。

正文内容：1. 断路器的基本组成1.1 熔断器：熔断器是断路器的核心部件，它由熔丝和熔丝座组成。

当电流超过额定值时，熔丝会瞬间熔断，切断电路。

熔丝的材料和尺寸根据电流负荷和故障类型进行选择。

1.2 触发装置：触发装置是断路器的控制部份，它可以通过手动操作或者电磁触发器将断路器切换到断开或者闭合状态。

触发装置还可以根据需要进行过载保护和短路保护。

2. 断路器的工作原理2.1 过载保护：当电路中的电流超过额定值时，断路器会迅速切断电流，以保护电气设备免受过载损坏。

过载保护是通过监测电流大小和时间来实现的，一旦电流超过设定值和时间，断路器会自动切断电路。

2.2 短路保护：短路是电路中最常见的故障之一，它会导致电流迅速增加到非常高的值。

断路器通过监测电流的瞬时变化来检测短路，并迅速切断电路，以防止电气设备和路线受损。

2.3 地故障保护：地故障是指电气设备或者路线的绝缘浮现故障，导致电流通过接地路径流向地。

断路器可以通过监测电流的不平衡来检测地故障，并迅速切断电路，以保护设备和人员的安全。

3. 断路器的额定参数3.1 额定电流：断路器的额定电流是指它可以正常工作的最大电流值。

选择适当的额定电流是保证断路器正常工作的关键。

3.2 额定电压：断路器的额定电压是指它可以正常工作的最大电压值。

断路器的额定电压应与电路的额定电压匹配，以确保其正常工作。

3.3 短路承受能力：短路承受能力是指断路器能够承受的最大短路电流。

选择具有足够短路承受能力的断路器可以保护电气设备免受短路故障的损坏。

总结：断路器作为一种重要的电气保护设备，通过熔断器和触发装置的协同工作，能够提供过载保护、短路保护和地故障保护。

它的工作原理是基于监测电流和电压，并根据设定的参数进行切断电路。

断路器的工作原理断路器是一种用于保护电路免受过载和短路等故障的电器设备。

它在电路中起到一个开关的作用，当电流超过设定值或者发生故障时，断路器会迅速切断电路，防止电路和设备受到损坏。

断路器的工作原理可以简单地概括为两个主要部份：热保护和电磁保护。

1. 热保护断路器内部有一个热元件，通常是一个双金属片。

当电流通过断路器时，热元件会受到电流的加热而弯曲。

当电流超过设定值时，热元件会弯曲到一个临界点，触发断路器的动作机构，使其切断电路。

这种热保护机制可以防止电路过载导致的过热和火灾。

2. 电磁保护除了热保护，断路器还具有电磁保护功能。

断路器内部有一个电磁线圈，当电路中发生短路故障时，电流会迅速增大。

这时，电流通过电磁线圈会产生一个强大的电磁场，使断路器的触发器瞬间吸合，切断电路。

这种电磁保护机制可以防止短路故障导致的电流过大和设备损坏。

断路器还有一些其他的功能和特点：1. 可调节的额定电流断路器通常有一个可调节的额定电流范围，可以根据电路的需求进行调整。

这样可以确保断路器在正常工作范围内，既能保护电路又不会频繁误动作。

2. 快速响应和可靠性断路器的动作时间通常在几毫秒到几十毫秒之间，能够快速切断电路，保护设备和人员的安全。

同时，断路器的设计和创造要求严格，以确保其可靠性和稳定性。

3. 重载和短路保护断路器能够同时提供重载和短路保护。

重载保护是指断路器能够在电路中的电流超过额定值时切断电路，防止电路过载。

短路保护是指断路器能够在电路中发生短路故障时迅速切断电路，防止电流过大和设备损坏。

4. 手动和自动复位断路器通常有手动和自动复位的功能。

手动复位是指断路器在切断电路后，需要手动将触发器复位，才干重新闭合电路。

自动复位是指断路器在切断电路后，经过一段时间自动恢复闭合状态，以便恢复电路供电。

总结起来，断路器的工作原理主要包括热保护和电磁保护两个方面。

通过热元件的弯曲和电磁线圈的电磁场产生，断路器能够快速切断电路，保护电路和设备免受过载和短路等故障的影响。

断路器的工作原理断路器是一种用来保护电路免受过载和短路的电气设备。

它在电路中起着非常重要的作用，能够及时切断电路，保护电器和设备免受损坏。

本文将介绍断路器的工作原理，以帮助读者更好地了解这一电气设备。

一、断路器的基本原理1.1 断路器的主要组成部分包括熔断器、触发器和触发机构。

1.2 熔断器是断路器的核心部件，其作用是在电路过载或短路时熔断，切断电路。

1.3 触发器是用来控制断路器动作的装置，可以手动或自动触发。

二、断路器的工作原理2.1 当电路中出现过载或短路时，电流会急剧增加，超过了熔断器的额定电流。

2.2 过载或短路时，熔断器内部的熔丝会熔断，导致电路断开，停止电流流动。

2.3 触发器感应到电路异常后，会立即触发，使断路器快速动作，切断电路，保护电器和设备。

三、断路器的保护作用3.1 断路器可以有效地保护电器和设备免受过载和短路的损害。

3.2 断路器的动作速度很快，可以在电路异常时立即切断电流，减少损失。

3.3 断路器可以手动或自动复位，恢复电路供电，提高电路的可靠性和安全性。

四、断路器的分类和应用4.1 按照额定电流分为低压断路器和高压断路器，用于不同电压等级的电路。

4.2 按照动作方式分为熔断断路器和磁断路器，适用于不同的电路保护需求。

4.3 断路器广泛应用于家庭、工业、商业等各种场所的电路保护中，是电气设备中不可或缺的一部分。

五、断路器的发展趋势5.1 随着科技的发展，断路器的智能化和数字化程度不断提高，能够实现远程监控和故障诊断。

5.2 断路器的节能性能不断改进，能够减少能源消耗，提高电路的效率。

5.3 断路器的安全性能不断提升，能够更好地保护电器和设备，确保电路运行的安全稳定。

总结：断路器作为电路保护的重要设备，其工作原理是基于熔断器和触发器的协同作用，能够及时切断电路，保护电器和设备免受损坏。

随着科技的不断进步，断路器的功能和性能将不断提升，为电路保护提供更加可靠和高效的保障。

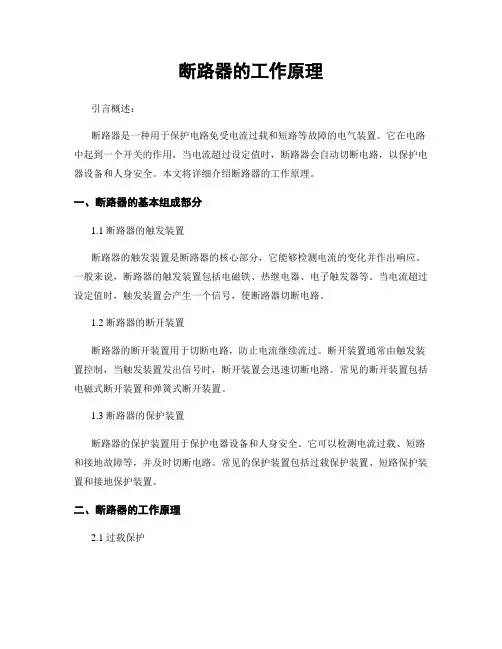

断路器的工作原理引言概述：断路器是一种用于保护电路免受电流过载和短路等故障的电气装置。

它在电路中起到一个开关的作用，当电流超过设定值时，断路器会自动切断电路，以保护电器设备和人身安全。

本文将详细介绍断路器的工作原理。

一、断路器的基本组成部分1.1 断路器的触发装置断路器的触发装置是断路器的核心部分，它能够检测电流的变化并作出响应。

一般来说，断路器的触发装置包括电磁铁、热继电器、电子触发器等。

当电流超过设定值时，触发装置会产生一个信号，使断路器切断电路。

1.2 断路器的断开装置断路器的断开装置用于切断电路，防止电流继续流过。

断开装置通常由触发装置控制，当触发装置发出信号时，断开装置会迅速切断电路。

常见的断开装置包括电磁式断开装置和弹簧式断开装置。

1.3 断路器的保护装置断路器的保护装置用于保护电器设备和人身安全。

它可以检测电流过载、短路和接地故障等，并及时切断电路。

常见的保护装置包括过载保护装置、短路保护装置和接地保护装置。

二、断路器的工作原理2.1 过载保护当电路中的电流超过断路器的额定电流时，过载保护装置会检测到这一变化，并触发断路器的断开装置，切断电路。

过载保护装置一般采用热继电器的原理，当电流超过设定值时，热继电器会膨胀，触发断路器的断开装置。

2.2 短路保护短路是指电路中两个电极之间发生直接接触，导致电流迅速增大的现象。

短路保护装置会检测到电流的急剧增加，并迅速切断电路，以防止电流过大损坏电器设备。

常见的短路保护装置有电磁式断开装置，它能够迅速切断电路。

2.3 接地保护接地故障是指电路中的电极与地之间发生直接接触，导致电流通过地而不是正常的电路路径流动。

接地保护装置会检测到这一异常情况，并切断电路，以保护电器设备和人身安全。

接地保护装置通常采用电子触发器，它能够检测到电流的异常流动。

三、断路器的额定参数3.1 额定电流额定电流是指断路器能够正常工作的最大电流值。

当电流超过额定电流时，断路器会触发断开装置，切断电路。

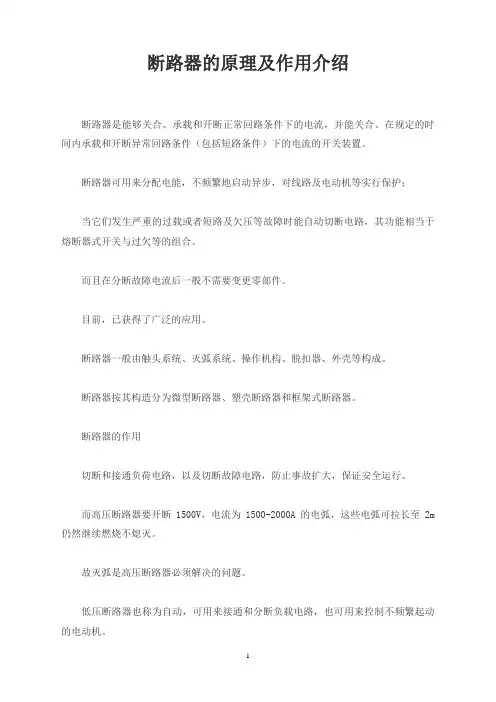

断路器的原理及作用介绍断路器是能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。

断路器可用来分配电能，不频繁地启动异步，对线路及电动机等实行保护；当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠等的组合。

而且在分断故障电流后一般不需要变更零部件。

目前，已获得了广泛的应用。

断路器一般由触头系统、灭弧系统、操作机构、脱扣器、外壳等构成。

断路器按其构造分为微型断路器、塑壳断路器和框架式断路器。

断路器的作用切断和接通负荷电路，以及切断故障电路，防止事故扩大，保证安全运行。

而高压断路器要开断1500V，电流为1500-2000A的电弧，这些电弧可拉长至2m 仍然继续燃烧不熄灭。

故灭弧是高压断路器必须解决的问题。

低压断路器也称为自动，可用来接通和分断负载电路，也可用来控制不频繁起动的电动机。

它功能相当于闸刀开关、过电流继电器、失压继电器、热继电器及等电器部分或全部的功能总和，是低压配电网中一种重要的保护电器。

低压断路器具有多种保护功能（过载、短路、欠电压保护等）、动作值可调、分断能力高、操作方便、安全等优点，所以目前被广泛应用。

结构和工作原理低压断路器由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。

断路器的工作原理当短路时，大电流（一般10至12倍）产生的磁场克服反力弹簧，脱扣器拉动操作机构动作，开关瞬时跳闸。

当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作（电流越大，动作时间越短）。

低压断路器的主触点是靠手动操作或电动合闸的。

主触点闭合后，自由脱扣机构将主触点锁在合闸位置上。

过电流脱扣器的线圈和热脱扣器的热元件与主电路串联，欠电压脱扣器的线圈和电源并联。

当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。

当电路过载时，热脱扣器的热元件发热使双金属片上弯曲，推动自由脱扣机构动作。

断路器的工作原理断路器是一种用于保护电路的重要电器设备，它能够在电路发生过载、短路或地故障时自动切断电路，以防止电气设备受到损坏，避免火灾和电击等安全事故的发生。

断路器的工作原理涉及电磁力、热效应和电磁感应等物理原理。

1. 电磁力原理断路器的工作原理基于电磁力的作用。

断路器内部装有电磁线圈，当电路正常工作时，电流通过线圈产生的磁场不足以使触发机构动作。

但当电路发生过载或短路时，电流会迅速增大，电磁线圈产生的磁场也随之增强。

当磁场强度达到一定程度时，它会对触发机构产生足够的力，使得触发机构动作，从而切断电路。

2. 热效应原理断路器还利用热效应原理来实现对电路的保护。

断路器内部有一个双金属片，当电流通过断路器时，双金属片会受到加热而弯曲。

当电流超过额定值时，双金属片的弯曲程度会超过允许范围，触发机构会被激活，切断电路。

这种热效应原理可以有效地保护电路免受过载的损害。

3. 电磁感应原理断路器还利用电磁感应原理来检测电路中的故障。

当电路发生地故障时，即电路中出现了接地故障，电流会流向地，形成一个回路。

断路器内部的电磁线圈会感应到这个回路，产生一个电磁场。

这个电磁场会对触发机构产生力，使得断路器切断电路，以防止电气设备受到损坏。

断路器的工作原理可以通过一个简单的示意图来说明。

在示意图中，断路器的主要部件包括电磁线圈、双金属片、触发机构和开关。

当电路正常工作时，电流通过断路器，电磁线圈产生的磁场不足以使触发机构动作，开关处于闭合状态。

但当电路发生过载、短路或地故障时，触发机构会被激活，开关会迅速打开，切断电路，保护电气设备和人身安全。

断路器的工作原理使得它成为电路保护的重要装置。

它能够快速、可靠地切断电路，防止电气设备受到损坏，保护人身安全。

在实际应用中，断路器还具有过载保护、短路保护、漏电保护等功能，能够广泛应用于工业、商业和家庭电路中。

同时，断路器还具有手动和远程控制功能，方便操作和管理。

总结起来，断路器的工作原理是基于电磁力、热效应和电磁感应等物理原理。

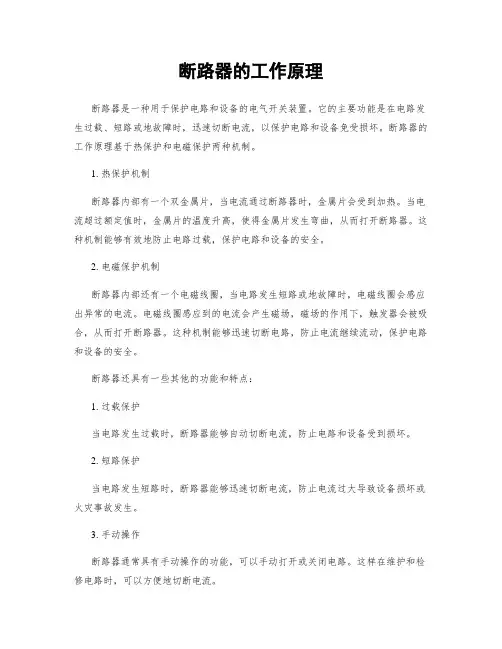

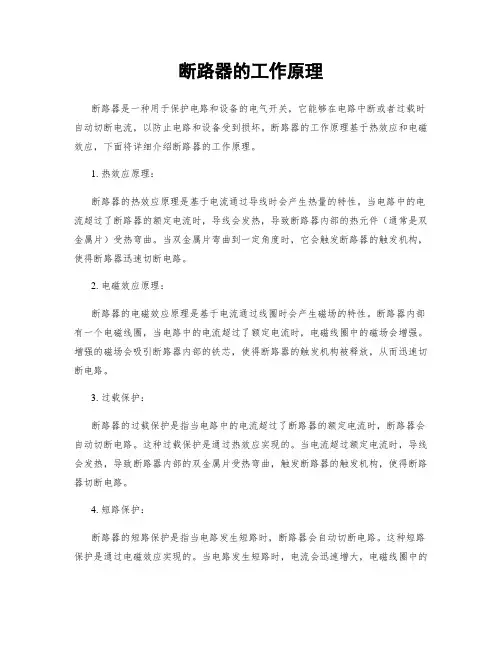

断路器的工作原理断路器是一种用于保护电路和设备的电气开关装置。

它的主要功能是在电路发生过载、短路或地故障时，迅速切断电流，以保护电路和设备免受损坏。

断路器的工作原理基于热保护和电磁保护两种机制。

1. 热保护机制断路器内部有一个双金属片，当电流通过断路器时，金属片会受到加热。

当电流超过额定值时，金属片的温度升高，使得金属片发生弯曲，从而打开断路器。

这种机制能够有效地防止电路过载，保护电路和设备的安全。

2. 电磁保护机制断路器内部还有一个电磁线圈，当电路发生短路或地故障时，电磁线圈会感应出异常的电流。

电磁线圈感应到的电流会产生磁场，磁场的作用下，触发器会被吸合，从而打开断路器。

这种机制能够迅速切断电路，防止电流继续流动，保护电路和设备的安全。

断路器还具有一些其他的功能和特点：1. 过载保护当电路发生过载时，断路器能够自动切断电流，防止电路和设备受到损坏。

2. 短路保护当电路发生短路时，断路器能够迅速切断电流，防止电流过大导致设备损坏或火灾事故发生。

3. 手动操作断路器通常具有手动操作的功能，可以手动打开或关闭电路。

这样在维护和检修电路时，可以方便地切断电流。

4. 可调节的额定电流断路器的额定电流可以根据实际需要进行调节，以适应不同电路的需求。

5. 可靠性高断路器采用先进的材料和工艺制造，具有高可靠性和长寿命。

总结起来，断路器的工作原理是基于热保护和电磁保护机制。

通过这两种机制，断路器能够在电路发生过载、短路或地故障时迅速切断电流，保护电路和设备的安全。

断路器还具有过载保护、短路保护、手动操作、可调节的额定电流和高可靠性等特点。

在电力系统和各种电气设备中，断路器起着重要的保护作用，确保电路和设备的正常运行。
