工频磁场抗扰度试验等级标准《工频磁场抗扰度试验等级标准》一、引言在现代社会中，电器产品广泛应用于工业、家庭和商业领域，而这些电器产品的质量和稳定性往往受到外部电磁场的干扰。
为了保障电器产品的正常运行和用户的安全，工频磁场抗扰度试验等级标准成为了电器产品测试的重要标准之一。

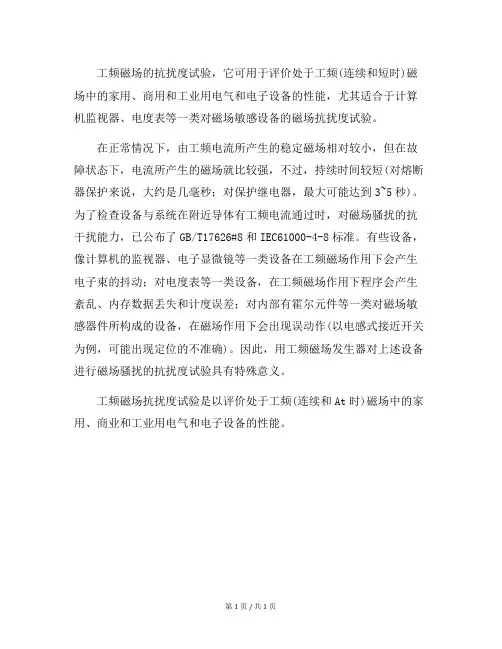

二、工频磁场抗扰度试验等级标准的概念工频磁场抗扰度试验等级标准是指电器产品在特定工频磁场干扰下的抗扰度能力的等级标准。
这一标准的制定，旨在评估电器产品在真实工作环境中受到工频磁场干扰时的稳定性和安全性，以确保电器产品在正常使用时不受外部电磁场的影响。
三、工频磁场抗扰度试验等级标准的内容工频磁场抗扰度试验等级标准主要包括以下内容：1. 试验范围：明确了适用于哪些类型的电器产品以及试验的具体范围和条件。
2. 试验目的：阐述了制定这一标准的目的和意义，即在于评估电器产品在工频磁场干扰下的抗扰度能力，保证其正常运行和用户的安全。
3. 试验方法：详细描述了试验的具体方法和流程，包括设备的准备、试验条件的设置、观察记录等。
4. 试验等级：根据电器产品的不同类型和用途，制定了不同的试验等级，分别对应不同的工频磁场干扰水平和对电器产品的要求。
5. 结果评定：根据试验结果，对电器产品的抗扰度等级进行评定，判断是否符合相关的标准要求。
四、工频磁场抗扰度试验等级标准的重要性工频磁场抗扰度试验等级标准的制定和执行对于保障电器产品的质量和用户的安全具有重要的意义。
这一标准可以通过实验评估电器产品在工频磁场干扰下的稳定性和安全性，为产品设计和生产提供重要参考依据。
标准化的试验等级有助于消费者对电器产品的质量和性能进行客观评价，提高了产品质量的透明度和可比性。
执行这一标准可以有效减少电器产品因外部电磁场干扰而引发的故障和安全隐患，保障用户的正常使用和人身安全。
五、个人观点与理解我认为工频磁场抗扰度试验等级标准的制定和执行是非常必要的。
在现代社会，人们对电器产品的质量和稳定性要求越来越高，而电磁干扰一直是制约电器产品性能的重要因素之一。
工频磁场抗扰度试验等级标准
以下是工频磁场抗扰度试验等级标准的一些常见标准：
1. 国际电工委员会（IEC）标准：
- IEC 61000-4-8：低频磁场抗扰度试验等级标准
- IEC 61000-4-9：低频脉冲磁场抗扰度试验等级标准
- IEC 61000-4-10：磁场扫描频率抗扰度试验等级标准
- IEC 61000-4-11：电源短时中断和电压变动抗扰度试验等级标准
- IEC 61000-4-27：电网瞬变传导骚扰抗扰度试验等级标准
2. 美国国家标准（ANSI）标准：
- ANSI C37.90：高压开关设备低频磁场抗扰度试验等级标准
3. 德国标准化协会（DIN）标准：
- DIN EN 61000-6-4：工业环境中工频磁场抗扰度试验等级标准
这些标准涵盖了各种不同频率和强度的工频磁场抗扰度试验，并提供了相应的等级标准，用于测试和评估电子设备在工频磁场环境中的抗扰度能力。
具体的等级标准可以通过参考相关标准文档进行了解。
工频磁场抗扰度试验
试验报告
班别：13电子信息1班姓名：成绩：
1、试验目的
了解工频磁场抗扰度试验方法和相关设备的使用。
了解国家标准的相关要求。
2、试验设备
EUT:电脑
工频磁场发生器（RFMF-6108G）
3、试验方法
1）检查磁场试验线圈与PFMF-6108G连线连接好；
2）合上电源开关，显示欢迎画面，按任意键进入工作画面设置状态。
3）通过向上、向下、向左、向右四个方向键选择试验次数、实验间隔持续时间、磁场强度、试验方式、线圈匝数、线圈因数等参数设置。
4）根据EUT确定试验等级要求，选择要求的参数。
本试验选用CRT显示器作为EUT，进行稳定持续的磁场抗扰度试验，试验等级选择1A/m、3A/m、10A/m和30A/m。
5）按ENTER键，进入运行状态。
6）把试验过程中观察到的现象记录在原始记录表上。
工频磁场强度（A/m）CRT抖动现象特征及影响
1.0 没有明显的晃动现象
3.0 没有明显的晃动现象，有出现色变情况
10.0 屏幕有明显的晃动，而且屏幕出现了色变
30.0 屏幕有较剧烈的晃动，出现较为严重色变的情况
4、试验体会
通过这次的工频磁场发生器的实验，由以上的数据结果可以看出，不同的磁
场强度会对，我们的EUT的影响是有不同的影响的，强度较低的时候，不会有品目晃动的情况，但是还是会有色变的情况发生的，而出现屏幕晃动和色变的主要原因是因为我们的EUT内部受到了磁化的原因，导致里面向屏幕发射的色素光点发生的偏转，但是电脑关机后就会恢复原状。
工频磁场抗扰度测试方法
1. 实验准备，首先需要确定测试的具体标准和要求，包括测试
设备、测试环境、测试参数等。
确定测试设备的种类和型号，准备
好测试仪器和设备。
2. 测试环境，建立符合标准要求的测试环境，包括磁场强度、
频率等参数的控制和测量。
确保测试环境的稳定性和可重复性。
3. 测试方法，根据标准要求，对被测试设备进行不同工作状态
下的工频磁场抗扰度测试。
可以采用直接注入磁场的方法或者间接
辐射磁场的方法进行测试。
4. 测试数据采集与分析，在测试过程中，需要采集和记录设备
在工频磁场下的性能数据，如工作稳定性、输出信号的失真程度等。
然后对数据进行分析，评估设备在工频磁场下的抗扰度。
5. 结果评定，根据测试数据和分析结果，评定设备在工频磁场
下的抗扰度性能是否符合标准要求，是否能正常工作。
6. 结论与报告，最后，根据测试结果形成结论，并撰写测试报
告，对设备的工频磁场抗扰度性能进行评价和总结。
需要注意的是，不同的行业和国家可能有不同的标准和测试方法，因此在进行工频磁场抗扰度测试时，需要根据具体的标准和要求进行操作，以确保测试的准确性和可靠性。

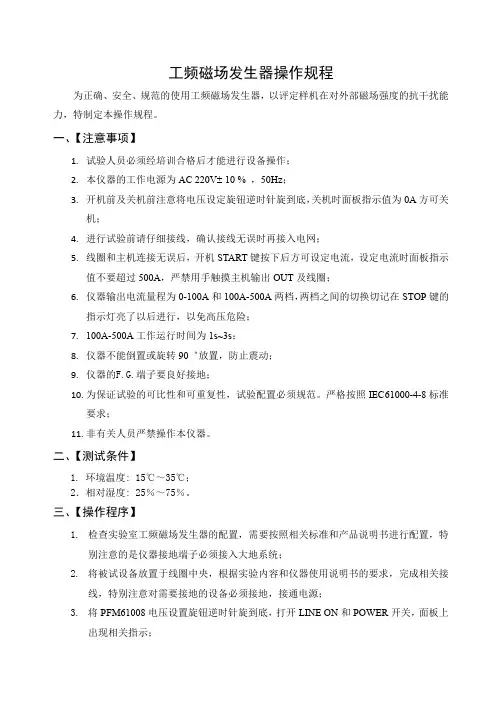

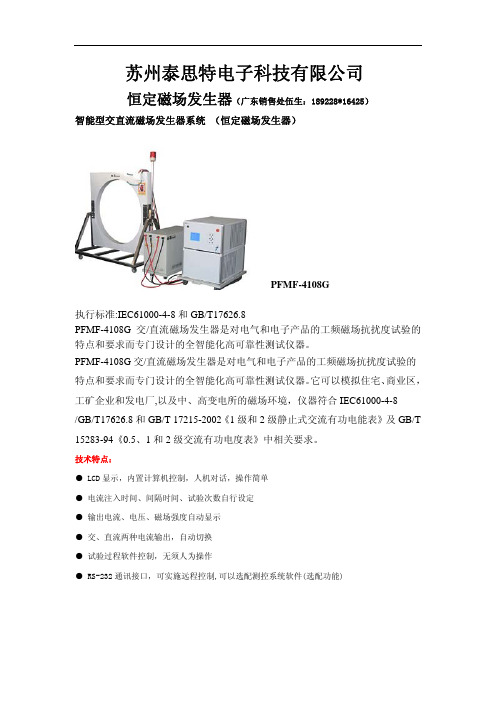

工频磁场发生器操作规程为正确、安全、规范的使用工频磁场发生器，以评定样机在对外部磁场强度的抗干扰能力，特制定本操作规程。
一、【注意事项】1.试验人员必须经培训合格后才能进行设备操作；2.本仪器的工作电源为AC 220V 10 % ，50Hz；3.开机前及关机前注意将电压设定旋钮逆时针旋到底，关机时面板指示值为0A方可关机；4.进行试验前请仔细接线，确认接线无误时再接入电网；5.线圈和主机连接无误后，开机START键按下后方可设定电流，设定电流时面板指示值不要超过500A，严禁用手触摸主机输出OUT及线圈；6.仪器输出电流量程为0-100A和100A-500A两档，两档之间的切换切记在STOP键的指示灯亮了以后进行，以免高压危险；7.100A-500A工作运行时间为1s~3s；8.仪器不能倒置或旋转90゜放置，防止震动；9.仪器的F.G.端子要良好接地；10.为保证试验的可比性和可重复性，试验配置必须规范。
严格按照IEC61000-4-8标准要求；11.非有关人员严禁操作本仪器。
二、【测试条件】1.环境温度: 15℃～35℃；2．相对湿度: 25％～75％。
三、【操作程序】1.检查实验室工频磁场发生器的配置，需要按照相关标准和产品说明书进行配置，特别注意的是仪器接地端子必须接入大地系统；2.将被试设备放置于线圈中央，根据实验内容和仪器使用说明书的要求，完成相关接线，特别注意对需要接地的设备必须接地，接通电源；3.将PFM61008电压设置旋钮逆时针旋到底，打开LINE ON和POWER开关，面板上出现相关指示；4.设定脉冲输出时间，在定时器TIME上设定(第一位必须为C )；5.按下START键，调节实验所需的干扰电流(调节面板电压设定旋钮)；6.开始试验，等待试验时间到达，完成试验；7.若需要终止试验，按下STOP按键；8.试验完成后将电压设定旋钮逆时针旋到底，当电流表指示为0时关POWER；9.检查设备和配件，归放整齐，妥善保管仪器。
电磁兼容（EMC ）是对电子产品在电磁场方面干扰大小（EMI）和抗干扰能力（EMS ）的综合评定，是产品质量最重要的指标之一，电磁兼容的测量由测试场地和测试仪器组成。
EMC 包含两大项：EMI （干扰）和 EMS(敏感度，抗干扰）EMI 测试项包括：RE （辐射，发射） CE(传导干扰） Harmonic （谐波） Flicker (闪烁)EMS 测试项包括：ESD （静电） EFT （瞬态脉冲干扰） DIP(电压跌落） CS （传导抗干扰）RS （辐射抗干扰）Surge （浪涌，雷击） PMS(工频磁场抗扰度）一、EMI （电磁骚扰）分射频和工频两类测试l 射频类测试项目：1.1 射频分传导和辐射两项测试 射频传导（屏蔽室测试）1.1.1 传导分电压和功率两项测试 1.1.2 传导电压标准：CISPR11、14、15、221.1.3 传导功率标准：CISPR11、14 射频辐射（电波暗室测试）1.1.4 射频辐射标准：CISPR11、22、IEC60571l 工频类测试项目（实验室测试） 1.2 工频分谐波和闪烁两项测试工频谐波1.2.1 IEC6100-3-2 工频闪烁1.2.2 IEC6100-3-3二、EMS （电磁敏感度）分瞬变、射频、低频磁场、电源质量l 瞬变类测试项目（实验室测试） 2.1 瞬变分静电、瞬变脉冲和浪涌三项测试瞬变静电IEC6100-4-2 瞬变脉冲IEC6100-4-4 瞬变浪涌IEC6100-4-5 l 射频类项目2.2 射频分传导和辐射两项测试射频传导IEC61004-6（实验室测试） 射频辐射IEC6100-4-3（电波暗室测试） l 低频磁场类测试项目（实验室测试） 2.3 低频磁场分脉冲磁场和工频磁场两项测试脉冲磁场IEC6100-4-9 工频磁场IEC6100-4-8电源质量类测试项目（实验室测试） 2.4分跌落、中断、电压变化三项测试 IEC6100-4-11注：1. 传导功率测试面积 > 7x1M 2. 传导电压测试桌：推荐 2x1.5x0.8 要考虑柜式设备的测试面积。
