工频磁场抗扰度试验原理解读

工频磁场抗扰度试验等级标准《工频磁场抗扰度试验等级标准》一、引言在现代社会中，电器产品广泛应用于工业、家庭和商业领域，而这些电器产品的质量和稳定性往往受到外部电磁场的干扰。

为了保障电器产品的正常运行和用户的安全，工频磁场抗扰度试验等级标准成为了电器产品测试的重要标准之一。

二、工频磁场抗扰度试验等级标准的概念工频磁场抗扰度试验等级标准是指电器产品在特定工频磁场干扰下的抗扰度能力的等级标准。

这一标准的制定，旨在评估电器产品在真实工作环境中受到工频磁场干扰时的稳定性和安全性，以确保电器产品在正常使用时不受外部电磁场的影响。

三、工频磁场抗扰度试验等级标准的内容工频磁场抗扰度试验等级标准主要包括以下内容：1. 试验范围：明确了适用于哪些类型的电器产品以及试验的具体范围和条件。

2. 试验目的：阐述了制定这一标准的目的和意义，即在于评估电器产品在工频磁场干扰下的抗扰度能力，保证其正常运行和用户的安全。

3. 试验方法：详细描述了试验的具体方法和流程，包括设备的准备、试验条件的设置、观察记录等。

4. 试验等级：根据电器产品的不同类型和用途，制定了不同的试验等级，分别对应不同的工频磁场干扰水平和对电器产品的要求。

5. 结果评定：根据试验结果，对电器产品的抗扰度等级进行评定，判断是否符合相关的标准要求。

四、工频磁场抗扰度试验等级标准的重要性工频磁场抗扰度试验等级标准的制定和执行对于保障电器产品的质量和用户的安全具有重要的意义。

这一标准可以通过实验评估电器产品在工频磁场干扰下的稳定性和安全性，为产品设计和生产提供重要参考依据。

标准化的试验等级有助于消费者对电器产品的质量和性能进行客观评价，提高了产品质量的透明度和可比性。

执行这一标准可以有效减少电器产品因外部电磁场干扰而引发的故障和安全隐患，保障用户的正常使用和人身安全。

五、个人观点与理解我认为工频磁场抗扰度试验等级标准的制定和执行是非常必要的。

在现代社会，人们对电器产品的质量和稳定性要求越来越高，而电磁干扰一直是制约电器产品性能的重要因素之一。

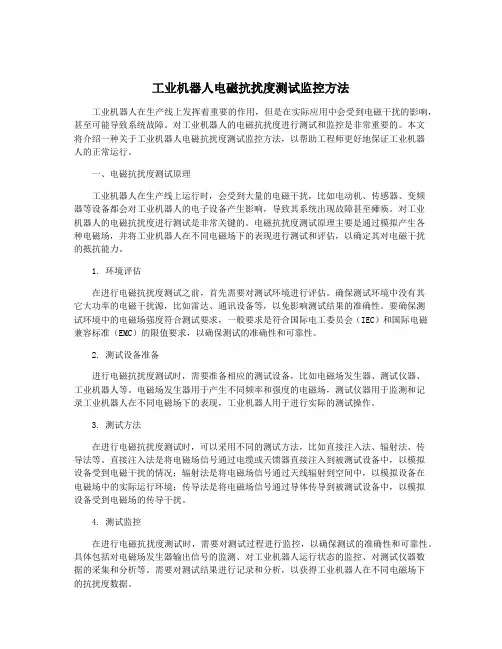

工业机器人电磁抗扰度测试监控方法工业机器人在生产线上发挥着重要的作用，但是在实际应用中会受到电磁干扰的影响，甚至可能导致系统故障。

对工业机器人的电磁抗扰度进行测试和监控是非常重要的。

本文将介绍一种关于工业机器人电磁抗扰度测试监控方法，以帮助工程师更好地保证工业机器人的正常运行。

一、电磁抗扰度测试原理工业机器人在生产线上运行时，会受到大量的电磁干扰，比如电动机、传感器、变频器等设备都会对工业机器人的电子设备产生影响，导致其系统出现故障甚至瘫痪。

对工业机器人的电磁抗扰度进行测试是非常关键的。

电磁抗扰度测试原理主要是通过模拟产生各种电磁场，并将工业机器人在不同电磁场下的表现进行测试和评估，以确定其对电磁干扰的抵抗能力。

1. 环境评估在进行电磁抗扰度测试之前，首先需要对测试环境进行评估。

确保测试环境中没有其它大功率的电磁干扰源，比如雷达、通讯设备等，以免影响测试结果的准确性。

要确保测试环境中的电磁场强度符合测试要求，一般要求是符合国际电工委员会（IEC）和国际电磁兼容标准（EMC）的限值要求，以确保测试的准确性和可靠性。

2. 测试设备准备进行电磁抗扰度测试时，需要准备相应的测试设备，比如电磁场发生器、测试仪器、工业机器人等。

电磁场发生器用于产生不同频率和强度的电磁场，测试仪器用于监测和记录工业机器人在不同电磁场下的表现，工业机器人用于进行实际的测试操作。

3. 测试方法在进行电磁抗扰度测试时，可以采用不同的测试方法，比如直接注入法、辐射法、传导法等。

直接注入法是将电磁场信号通过电缆或天馈器直接注入到被测试设备中，以模拟设备受到电磁干扰的情况；辐射法是将电磁场信号通过天线辐射到空间中，以模拟设备在电磁场中的实际运行环境；传导法是将电磁场信号通过导体传导到被测试设备中，以模拟设备受到电磁场的传导干扰。

4. 测试监控在进行电磁抗扰度测试时，需要对测试过程进行监控，以确保测试的准确性和可靠性。

具体包括对电磁场发生器输出信号的监测、对工业机器人运行状态的监控、对测试仪器数据的采集和分析等。

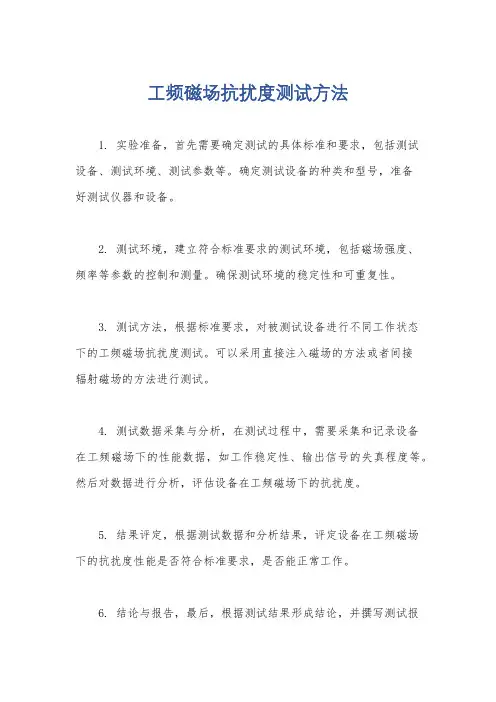

工频磁场抗扰度测试方法
1. 实验准备，首先需要确定测试的具体标准和要求，包括测试
设备、测试环境、测试参数等。

确定测试设备的种类和型号，准备
好测试仪器和设备。

2. 测试环境，建立符合标准要求的测试环境，包括磁场强度、
频率等参数的控制和测量。

确保测试环境的稳定性和可重复性。

3. 测试方法，根据标准要求，对被测试设备进行不同工作状态
下的工频磁场抗扰度测试。

可以采用直接注入磁场的方法或者间接
辐射磁场的方法进行测试。

4. 测试数据采集与分析，在测试过程中，需要采集和记录设备
在工频磁场下的性能数据，如工作稳定性、输出信号的失真程度等。

然后对数据进行分析，评估设备在工频磁场下的抗扰度。

5. 结果评定，根据测试数据和分析结果，评定设备在工频磁场
下的抗扰度性能是否符合标准要求，是否能正常工作。

6. 结论与报告，最后，根据测试结果形成结论，并撰写测试报
告，对设备的工频磁场抗扰度性能进行评价和总结。

需要注意的是，不同的行业和国家可能有不同的标准和测试方法，因此在进行工频磁场抗扰度测试时，需要根据具体的标准和要求进行操作，以确保测试的准确性和可靠性。

北京脉冲磁场抗扰度试验-概述说明以及解释1.引言1.1 概述本文将讨论北京脉冲磁场抗扰度试验的概述。

脉冲磁场是一种特殊的磁场，其具有高强度和瞬态特征。

在现代科技和工业领域中，脉冲磁场常常用于实验室和工程中的研究和应用。

脉冲磁场抗扰度试验则是在特定环境条件下对脉冲磁场的抗扰度进行评估的一项重要实验。

在实际应用中，脉冲磁场常常受到外部环境因素的干扰，例如电磁辐射、电源噪声和地磁场等。

这些干扰可能会对脉冲磁场的性能和精度造成影响，因此对其抗扰度进行测试和评估具有重要意义。

本文的主要目的在于介绍北京脉冲磁场抗扰度试验的研究背景、测试方法和结果分析，并提出相应的建议。

通过对北京脉冲磁场抗扰度的分析和评估，可以提高脉冲磁场在实际应用中的可靠性和稳定性，进一步推动脉冲磁场技术的发展和应用。

文章结构如下：首先，将从脉冲磁场的定义和特性入手，介绍脉冲磁场的基本概念以及其在不同领域中的应用。

其次，将重点探讨脉冲磁场抗扰度试验的意义和重要性，并通过具体实例说明干扰因素对脉冲磁场的影响。

最后，将对试验结果进行分析并提出对于脉冲磁场抗扰度试验的建议，以期为相关领域的研究人员提供一定的参考和指导。

通过本文的研究，我们可以更好地理解和应用脉冲磁场技术，并为其在实际应用中的改进和优化提供科学依据。

实施脉冲磁场抗扰度试验不仅对于保证脉冲磁场的工作性能至关重要，也有助于拓展其在实际应用中的应用范围和市场价值。

1.2 文章结构文章结构部分的内容可以如下所示：本文共分为引言、正文和结论三部分。

引言部分包括概述、文章结构和目的。

正文部分包括脉冲磁场的定义和特性以及脉冲磁场抗扰度试验的意义。

结论部分则包括试验结果的分析以及对脉冲磁场抗扰度试验的建议。

在引言部分，我们首先概述了本文要探讨的主题——北京脉冲磁场抗扰度试验。

然后介绍了文章的结构，明确了本文的内容和章节安排，以便读者能够更好地理解文章的整体逻辑。

最后，我们阐述了本文的目的，即通过对脉冲磁场抗扰度试验的研究和分析，提供对相关领域的深入了解。

工频磁场抗扰度试验校准我呀，对这工频磁场抗扰度试验校准可太有话说了。

咱就说这试验校准啊，就像是一场特别的“考试”，这“考生”就是那些设备啥的，得看看它们在工频磁场这个特殊的“考场环境”里表现咋样。

我去看这试验校准的时候，那环境啊，到处都是各种各样的仪器设备，大的小的，高的矮的，密密麻麻地摆着。

那些做试验校准的人呢，一个个眼睛都紧紧盯着仪器的显示屏，那表情严肃得就像在战场上盯着敌人一样。

我就凑到一个看起来经验挺丰富的老师傅跟前，他那脸啊，满是皱纹，头发也是乱乱的，像个鸟窝。

我就问他：“老师傅，这工频磁场抗扰度试验校准到底咋回事儿呢？”老师傅抬了抬眼皮，瞅了我一眼，不紧不慢地说：“嘿，这你可就不懂了吧。

这就好比啊，给那些设备加个磁场的‘紧箍咒’，看看它们在这个‘咒’下面还能不能好好工作。

”我似懂非懂地点点头，又接着看。

那些仪器上的灯啊，闪闪烁烁的，就像夜里的星星一样。

我看到一个年轻的小伙子，在那不停地记录着数据，那手啊，写得飞快。

我好奇地问他：“小伙子，你这写得啥啊？”小伙子头也不抬地说：“这都是设备在磁场下的反应数据啊，一点都不能错，错了这校准可就白做了。

”我在那站着，就感觉这试验校准就像一场无声的战斗。

这工频磁场啊，看不见摸不着，但是却能给设备带来不小的挑战。

每一个小的数值变动，每一个细微的反应，都像是这场战斗中的小胜负。

有时候一个设备在磁场下突然有点不正常了，大家就围上去，那眉头皱得能夹死苍蝇，眼睛里满是疑惑和担忧，都在想办法找出问题所在。

这试验校准啊，还真不是个简单的事儿。

它就像一个严格的裁判，要把那些设备的性能啊，抗干扰能力啊，都给测试得清清楚楚。

我在那待了一会儿，感觉自己像是走进了一个神秘的科技世界，这里面的门道可太多了，每一个环节都像是一个小小的谜题，等着那些搞试验校准的人去解开。

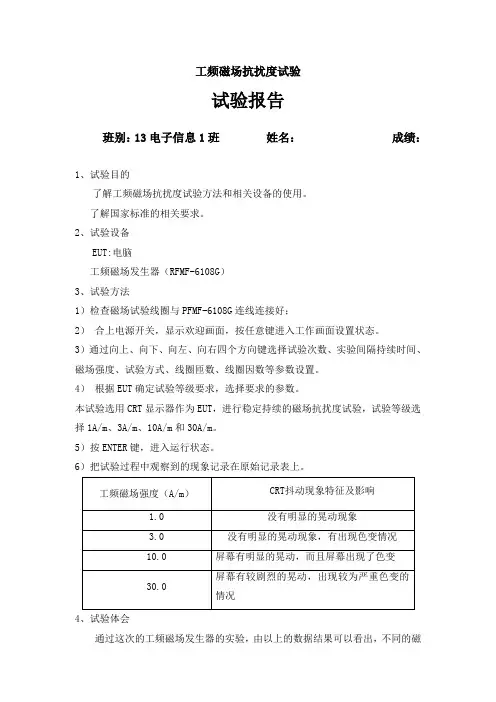

工频磁场抗扰度试验
试验报告
班别：13电子信息1班姓名：成绩：
1、试验目的
了解工频磁场抗扰度试验方法和相关设备的使用。

了解国家标准的相关要求。

2、试验设备
EUT:电脑
工频磁场发生器（RFMF-6108G）
3、试验方法
1）检查磁场试验线圈与PFMF-6108G连线连接好；
2）合上电源开关，显示欢迎画面，按任意键进入工作画面设置状态。

3）通过向上、向下、向左、向右四个方向键选择试验次数、实验间隔持续时间、磁场强度、试验方式、线圈匝数、线圈因数等参数设置。

4）根据EUT确定试验等级要求，选择要求的参数。

本试验选用CRT显示器作为EUT，进行稳定持续的磁场抗扰度试验，试验等级选择1A/m、3A/m、10A/m和30A/m。

5）按ENTER键，进入运行状态。

6）把试验过程中观察到的现象记录在原始记录表上。

工频磁场强度（A/m）CRT抖动现象特征及影响
1.0 没有明显的晃动现象
3.0 没有明显的晃动现象，有出现色变情况
10.0 屏幕有明显的晃动，而且屏幕出现了色变
30.0 屏幕有较剧烈的晃动，出现较为严重色变的情况
4、试验体会
通过这次的工频磁场发生器的实验，由以上的数据结果可以看出，不同的磁
场强度会对，我们的EUT的影响是有不同的影响的，强度较低的时候，不会有品目晃动的情况，但是还是会有色变的情况发生的，而出现屏幕晃动和色变的主要原因是因为我们的EUT内部受到了磁化的原因，导致里面向屏幕发射的色素光点发生的偏转，但是电脑关机后就会恢复原状。

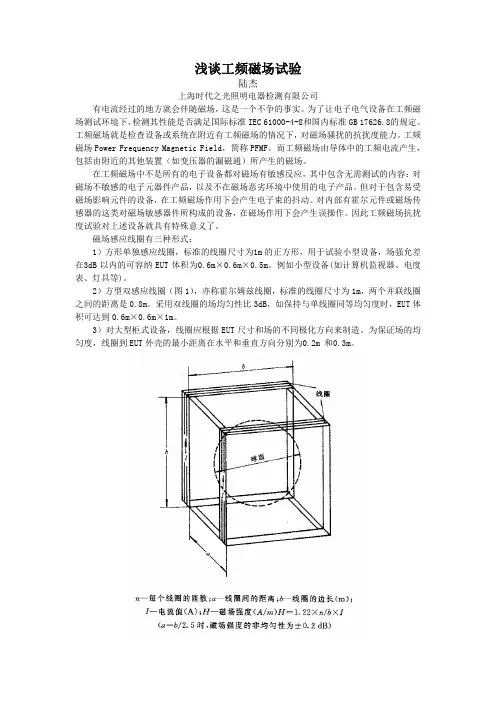

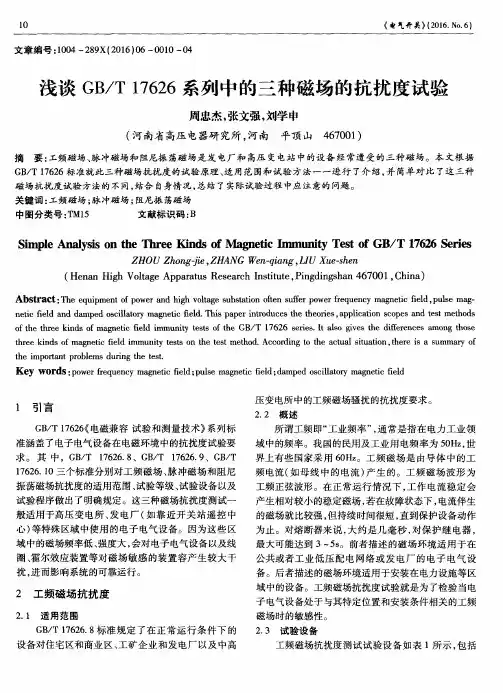

浅谈工频磁场试验陆杰上海时代之光照明电器检测有限公司有电流经过的地方就会伴随磁场，这是一个不争的事实。

为了让电子电气设备在工频磁场测试环境下，检测其性能是否满足国际标准IEC 61000-4-8和国内标准GB 17626.8的规定。

工频磁场就是检查设备或系统在附近有工频磁场的情况下，对磁场骚扰的抗扰度能力。

工频磁场Power Frequency Magnetic Field，简称PFMF。

而工频磁场由导体中的工频电流产生，包括由附近的其他装置（如变压器的漏磁通）所产生的磁场。

在工频磁场中不是所有的电子设备都对磁场有敏感反应，其中包含无需测试的内容：对磁场不敏感的电子元器件产品，以及不在磁场恶劣环境中使用的电子产品。

但对于包含易受磁场影响元件的设备，在工频磁场作用下会产生电子束的抖动。

对内部有霍尔元件或磁场传感器的这类对磁场敏感器件所构成的设备，在磁场作用下会产生误操作。

因此工频磁场抗扰度试验对上述设备就具有特殊意义了。

磁场感应线圈有三种形式：1）方形单独感应线圈，标准的线圈尺寸为1m的正方形，用于试验小型设备，场强允差在3dB以内的可容纳EUT体积为0.6m×0.6m×0.5m。

例如小型设备(如计算机监视器、电度表、灯具等)。

2）方型双感应线圈（图1），亦称霍尔姆兹线圈，标准的线圈尺寸为1m，两个并联线圈之间的距离是0.8m。

采用双线圈的场均匀性比3dB，如保持与单线圈同等均匀度时，EUT体积可达到0.6m×0.6m×1m。

3）对大型柜式设备，线圈应根据EUT尺寸和场的不同极化方向来制造。

为保证场的均匀度，线圈到EUT外壳的最小距离在水平和垂直方向分别为0.2m 和0.3m。

图1 亥姆霍兹线圈示意图工频磁场的试验等级稳定持续磁场试验等级等 级 磁场强度/（A/m）1 12 33 104 305 100× 特定注:“×”是一个开放等级，可在产品规范中给出。

学习、实践、提高EMC试验讲解概述电磁兼容性（EMC）：设备或系统在其电磁环境中能正常工作，且不对该环境中的任何事物构成不能承受的电磁骚扰的能力EMC包括EMI和EMS两个方面电磁干扰（EMI）：电磁骚扰引起的设备、传输通道或系统性能的下降电磁敏感性（EMS）：在存在电磁骚扰的情况下，装置、设备或系统不能避免性能降低的能力EMC试验项目EMI试验：辐射发射测试（RE）传导发射测试（CE）EMS试验：静电放电抗扰度试验（ESD）浪涌抗扰度试验（Surge）电快速瞬变脉冲群抗扰度试验（EFT）电压瞬时跌落和短时中断抗扰度试验射频场感应传导抗扰度试验（CS）射频电磁场辐射抗扰度试验（RS）工频磁场抗扰度试验电力线接触和电力线感应试验辐射发射测试参考标准GB9254-1998（idt CISPR 22:1997) 测试目的：检查被测设备以辐射方式向外发出的电磁骚扰水平是否在规定的限值范围内测试方法：被测设备和宽带天线置于电波暗室中，用天线接收被测设备各个方向的对外辐射骚扰，通过测量接收机扫描测出骚扰值辐射发射测试注意事项应尽量保证环境噪声电平至少比标准规定的限值低6dBEUT要放在一个可360度旋转的转台上，天线应可以在1m与4m高度范围内升降，天线应测量水平和垂直两种极化，EUT必须在30－1000MHz频带内满足准峰值限值的要求EUT的配置、安装、布置和运行应与典型应用情况一致，应将接口电缆、负载或装置与EUT中的每一种类型的接口端口中的至少一个端口相连。
