直流系统中的名词解释直流系统是指电力输送或使用中，以直流电作为能量传输的系统。
与交流系统相比，直流系统具有一些独特的特点和专有的名词。
下面将对直流系统中常见的名词进行解释。
1. 直流电（DC）直流电是指电流方向始终保持不变的电流。
在直流系统中，电流沿着一个方向流动，正负极之间的电荷呈现一种稳态的分布。
2. 直流电压（DC Voltage）直流电压是指电流在直流系统中所带的电压。
相比于交流系统中的交流电压，直流电压是恒定不变的，传递能量的稳定性更高。
3. 直流发电机（DC Generator）直流发电机是将机械能转化为直流电能的设备。
它通过交变磁场与导电线圈的相互作用，使线圈中产生感应电动势，进而产生直流电。
4. 直流电动机（DC Motor）直流电动机是将直流电能转化为机械能的设备。
它利用直流电的力矩作用，通过电流在导线中产生的磁场与外加磁场相互作用，驱动电机实现转动。
5. 直流变压器（DC Transformer）直流变压器是一种将直流电能从一电压水平转换为另一电压水平的设备。
它通过开关电磁技术实现直流电压的转换，通常用于电网与直流负载之间的电能传输。
6. 直流输电（DC Power Transmission）直流输电是将电能以直流形式从发电厂输送到负载端的过程。
直流输电系统具有较低的损耗、大容量传输、远距离输电等优点，适用于高容量、长距离的电力输送。
7. 逆变器（Inverter）逆变器是一种将直流电转换为交流电的装置。
在直流系统中，当需要将直流电转化为交流电时，逆变器通过控制电子开关的通断状态来改变电流的方向和频率。
8. 直流调压器（DC Rectifier）直流调压器是一种将交流电转换为直流电的装置。
在直流系统中，当需要将交流电转化为直流电时，直流调压器通过整流过程，将交流电的方向变为单向。
9. 电力电子器件（Power Electronic Devices）电力电子器件是直流系统中的重要组成部分，用于控制电流和电压的变化。
直流系统基础知识讲解大全直流系统概述变电站为什么要采用直流系统，与交流系统相比有哪些优势1. 电压稳定好,不受电网运行方式和电网故障的影响,单极接地仍可运行。
2. 单套直流系统一般有二路交流输入（自动切换），另有一套蓄电池组，相当于有三个电源供电，供电可靠高。
3. 直流继电器由于无电磁振动、没有交流阻抗，损耗小，可小型化，便于集成。
4. 如用交流电源，当系统发生短路故障，电压会因短路而降低，使二次控制电压也降低，严重时会因电压低而使断路器跳不开！直流电源系统的作用1. 直流系统是给信号及远动设备、保护及自动装置、事故照明、断路器（开关）分合闸操作提供直流电源的电源设备。
直流系统是一个独立的电源，在外部交流电中断的情况下，由蓄电池组继续提供直流电源，保障系统设备正常运行。
2. 直流系统的用电负荷极为重要，对供电的可靠性要求很高，直流系统的可靠性是保障变电站安全运行的决定性条件之一。
3. 在系统发生故障，站用电中断的情况下，如果直流电源系统不能可靠地为工作设备提供直流工作电源，将会产生不可估计的损失。
直流电源系统的组成直流系统包括：交流输入、充电装置、蓄电池组、监控系统（包括监控装置、绝缘监测装置等）、放电装置（可选）、母线调压装置（可选）、馈线屏等单元组成。
直流系统结构框图及常用术语蓄电池组用电气方式连接起来的两个或多个单体蓄电池。
蓄电池能将所获得的电能以化学能的形式贮存并将化学能转变为电能的一种电化学装置。
充电模块将交流电整流成直流电的一种换流设备，其主要功能是实现正常负荷供电及蓄电池的均/浮充功能。
合闸母线直流电源屏内供断路器操作机构等动力负荷的直流母线。
控制母线直流电源屏内供保护及自动控制装置、控制信号回路等的直流母线。
合闸母线与控制母线的区别是什么控制母线提供持续的，较小负荷的直流电源；而合闸母线提供瞬时较大的电源，平时无负荷电流。
在合闸时电流较大，会造成母线电压的短时下降。
控母电压一般为220V，合母电压稍高一些，一般为240V。
直流系统培训内容一、引言直流系统是一种电力传输和配电系统，它将电能以直流形式传输到各个终端设备。
与交流系统相比，直流系统具有更高的效率和稳定性，被广泛应用于数据中心、太阳能发电以及电动车充电等领域。
本文将介绍直流系统的基本原理、组成部分以及相关应用。
二、直流系统基本原理直流系统是基于直流电的传输和分配，其基本原理是通过电源将交流电转换为直流电，并在传输过程中保持电流方向不变。
直流系统的电压稳定、波动小，因此能够提供更可靠的电力供应。
直流系统的基本原理包括：1.整流：将交流电转换为直流电的过程，常用的整流器包括二极管整流器和可控硅整流器。
2.滤波：通过滤波电路去除直流电中的脉动成分，使电压平稳。
3.稳压：通过稳压电路来保持电压的稳定性，常用的稳压器有稳压二极管和稳压芯片。
三、直流系统组成部分直流系统由多个组件组成，每个组件都发挥着不同的作用，保证直流系统的正常运行。
主要组成部分包括：1.电源：直流系统的电源可以是交流电源、太阳能电池、电池组等，根据不同的应用场景选择合适的电源。
2.整流器：将交流电转换为直流电的装置，常用的整流器包括二极管整流器、可控硅整流器等。
3.滤波器：去除直流电中的脉动成分，使电压平稳，常用的滤波器有电容滤波器和电感滤波器。
4.稳压器：保持电压的稳定性，常用的稳压器有稳压二极管和稳压芯片。
5.配电系统：将直流电能分配到各个终端设备，配电系统包括开关、保护装置、电缆等。
6.负载：直流系统的负载是指使用电能的设备，可以是电动机、电磁阀、LED灯等。
四、直流系统的优势和应用直流系统相比交流系统具有许多优势，因此在一些特定的应用场景中得到广泛应用。
其主要优势包括：1.高效率：直流系统的能量损耗较小，传输效率高。
2.稳定性：直流系统的电压稳定，波动小，能够提供更可靠的电力供应。
3.节能环保：直流系统可以更好地与可再生能源结合，如太阳能发电系统，能够实现节能环保。
4.安全性：直流系统在电击事故和火灾等方面更安全，减少了交流系统中的电磁辐射。

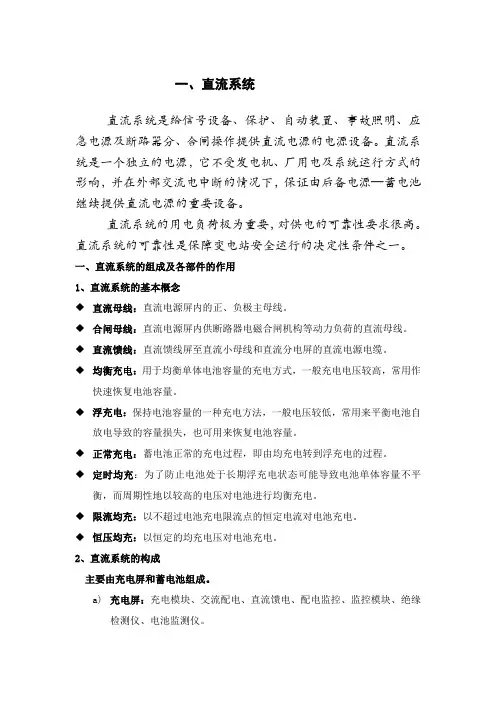

一、直流系统直流系统是给信号设备、保护、自动装置、事故照明、应急电源及断路器分、合闸操作提供直流电源的电源设备。
直流系统是一个独立的电源，它不受发电机、厂用电及系统运行方式的影响，并在外部交流电中断的情况下，保证由后备电源—蓄电池继续提供直流电源的重要设备。
直流系统的用电负荷极为重要，对供电的可靠性要求很高。
直流系统的可靠性是保障变电站安全运行的决定性条件之一。
一、直流系统的组成及各部件的作用1、直流系统的基本概念◆直流母线：直流电源屏内的正、负极主母线。
◆合闸母线：直流电源屏内供断路器电磁合闸机构等动力负荷的直流母线。
◆直流馈线：直流馈线屏至直流小母线和直流分电屏的直流电源电缆。
◆均衡充电：用于均衡单体电池容量的充电方式，一般充电电压较高，常用作快速恢复电池容量。
◆浮充电：保持电池容量的一种充电方法，一般电压较低，常用来平衡电池自放电导致的容量损失，也可用来恢复电池容量。
◆正常充电：蓄电池正常的充电过程，即由均充电转到浮充电的过程。
◆定时均充：为了防止电池处于长期浮充电状态可能导致电池单体容量不平衡，而周期性地以较高的电压对电池进行均衡充电。
◆限流均充：以不超过电池充电限流点的恒定电流对电池充电。
◆恒压均充：以恒定的均充电压对电池充电。
2、直流系统的构成主要由充电屏和蓄电池组成。
a)充电屏：充电模块、交流配电、直流馈电、配电监控、监控模块、绝缘检测仪、电池监测仪。
b)蓄电池：容器、电解液和正、负电极3、充电屏的各部件的作用◆充电模块：完成AC/DC变换，实现系统最为基本的功能。
◆交流配电：将交流电源引入分配给各个充电模块，扩展功能为实现两路交流输入的自动切换。
◆直流馈电：将直流输出电源分配到每一路输出。
◆配电监控：将系统的交流、直流中的各种模拟量、开关量信号采集并处理，同时提供声光告警◆监控模块：进行系统管理，主要为电池管理和后台远程监控；对下级智能设备实施数据采集并加以显示。
◆绝缘监测仪：实现系统母线和支路的绝缘状况监测，产生告警信号并上报数据到监控模块，在监控模块显示故障详细情况。
一、 直流系统的作用1. 直流系统在变电站中为控制、信号、保护、自动装置及事故照明等提供可靠的直流电源。
它还为操作提供可靠的操作电源。
直流系统的可靠与否，对变电站的安全运行起着至关重要的作用，是变电站安全运行的保证。
2. 在生产设备发生故障的关键时刻，直流系统故障，特别是全站控制直流消失，必将造成主设备严重损坏或火灾、爆炸、电力系统大面积停电等极其严重的后果和巨大经济损失。
二、 直流系统构成的主要部件1. 蓄电池、充电机、直流母线、绝缘监察装置、馈出负荷。
2. 直流系统示意图：3. 组成一个不可分割的整体。
若把蓄电池比喻成身体的心脏，直流回路就是身体中的血管，直流负载是身体的肌肉，而充电装置就是身体的脾脏，它担负这生血和造血的功能4. 直流系统的相关技术措施i. 变电站的交流、直流回路不能公用一条电缆：原因交直流系统是互相独立的直流系统绝缘系统而交流是接地系统，两者公用一条电缆，若两者一旦发生短路会造成直流接地，同时影响两个系统。
交流传入直流后果不堪设想，华北电网就发生类似事故。
造成大面积停电事故。
同时公用电缆会干扰。
ii. 变电站直流系统应使用专用的直流熔断器。
用交流熔断器的直流灭弧性能差iii. 高压开关柜、开关机构箱内的照明和加热器不能使用直流电源iv. 事故照明使用蓄电池时应限制事故照明的容量和使用时间。
三、 蓄电池1. 阀控密封铅酸蓄电池的特点（本讲义主要讲解该种蓄电池，以下简称蓄电池）1) 常采贫液式设计（也有胶体式，但使用不多），在正负极板之间预留有气体通道，电池充电过程中，正极上产生的氧气通过隔板顺利到达负极，与负极活性物质反应并还原成水，从而实现了气体再化合；同时板栅的设计，抑制了氢气的析出，达到基本不失水的目的。
在电池的整个使用寿命期间，不用加酸加水2) 电池气密和液密好，使用过程中无酸雾溢出，不腐蚀设备3) 正常浮充使用寿命10年4) 自放电小5) 结构紧凑6) 安全阀：内部气压超过预定值时，安全阀自动开启，释放气体，内部气压降低后安全阀自动闭合，同时防止外部空气进入蓄电池内部2. 蓄电池的作用充电装置与与蓄电池并联工作，蓄电池的外特性较平坦，蓄电池的内阻比充电装置小，再通过大电流时，大部分电流由蓄电池承担，充电装置在由平时很小的输出电流突然需要输出几十乃至几百安的大电流时，相当于是个短路过程，一般充电装置都设有限流保护装置。
直流系统的组成和结构特点一、直流系统的组成直流系统主要由直流电源、直流母线、直流负载这几个部分组成呢。
直流电源就像是整个系统的能量源泉，常见的有蓄电池组啦，它能够储存电能，在一些特殊情况下，比如交流电源故障的时候，它就能挺身而出，持续为系统提供电力。
还有整流装置，这个家伙很厉害，它能把交流电转换成直流电，让直流电可以在系统里愉快地“奔跑”。
直流母线呢，就像是一个“交通枢纽”，它把直流电源的电分配到各个直流负载上去。
你可以想象它是一个超级大的“插座板”，不过它传输的可是直流电哦。
直流负载则是各种各样需要直流电能的设备啦，像变电站里的一些保护装置、控制设备之类的。
这些设备就靠直流系统提供的电能来正常工作，要是没有直流系统，它们可就都要“罢工”喽。
二、直流系统的结构特点1. 可靠性高直流系统在设计的时候就非常注重可靠性。
因为很多重要的设备都依赖它供电呢。
就拿蓄电池组来说，它是一个冗余的设计。
这意味着即使在外部电源出现问题的时候，它也能保证一定时间内的供电，不至于让那些关键设备突然断电。
而且直流系统的线路连接也比较简单直接，这样就减少了很多故障点，就像一个简单的电路，线路越少，出故障的可能性就越低啦。
2. 稳定性强直流系统的电压相对比较稳定。
不像交流电那样，电压会随着时间不断地周期性变化。
直流电压一旦确定，在没有故障的情况下，就会保持在一个比较稳定的值。
这对于那些对电压稳定性要求很高的负载设备来说，简直是太友好了。
比如说一些精密的电子仪器，如果电压老是波动，那可就没法正常工作啦，而直流系统就能给它们提供一个稳定的工作环境。
3. 独立性好直流系统可以独立于交流系统运行。
这在一些特殊的应用场景里非常重要。
比如说在一些偏远地区或者是一些特殊的工业环境下，交流电源可能不太稳定或者根本就没有。
这时候直流系统就可以依靠自身的蓄电池组和其他组件独立运行，为那些必须要用电的设备提供电力保障。
4. 便于维护从结构上来说，直流系统的组件相对比较清晰明确。
