高压电气二次回路原理图及讲解直流母线电压监视装置主要是反映直流电源电压的高低。
KV1是低电压监视继电器，正常电压KV1励磁，其常闭触点断开，当电压降低到整定值时，KV1失磁，其常闭触点闭合，HP1光字牌亮，发出音响信号。
KV2是过电压继电器，正常电压时KV2失磁，其常开触点在断开位置，当电压过高超过整定值时KV2励磁，其常开触点闭合，HP2光字牌亮，发出音响信号。
图2是常用的绝缘监察装置接线图，正常时，电压表1PV开路，而使ST1的触点5-7、9-11与ST2的触点9-11接通，投入接地继电器KA。
当正极或负极绝缘下降到一定值时，电桥不平衡使KA动作，经KM而发出信号。
此时，可用2PV进行检查，确定是哪一极的绝缘下降，若正极对地绝缘下降，则投ST1 I档，其触点1-3、13-14接通，调节R3至电桥平衡电压表1PV指示为零伏；再将ST1投至II档，此时其触点2-4、14-15接通，即可从1PV上读出直流系统的对地总绝缘电阻值。
若为负极对地绝缘下降，则先将ST1放在II档，调节3R至电桥平衡，再将ST1投至I档，读出直流系统的对地总绝缘电阻值。
假如正极发生接地，则正极对地电压等于零。
而负极对地指示为220V，反之当负极发生接地时，情况与之相反。
电压表1PV用作测量直流系统的总绝缘电阻，盘面上画有电阻刻度。
由于在这种绝缘监察装置中有一个人工接地点，为防其它继电器误动，要求电流继电器KA有足够大的电阻值，一般选30kΩ，而其启动电流为，当任一极绝缘电阻下降到20 kΩ时，即能发出信号。
对地绝缘下降和发生接地是两种情况。
直流系统在变电站中具有重要的位置。
要保证一个变电站长期安全运行，其因素是多方面的，其中直流系统的绝缘问题是不容忽视的。
变电站的直流系统比较复杂，通过电缆沟与室外配电装置的端子排、端子箱、操作机构箱等相连接，因电缆破损、绝缘老化、受潮等原因发生接地的可能性较多，发生一极接地时，由于没有短路电流，熔断器不会熔断，仍可继续运行，但也必须及时发现、及时消除。
6KV开关柜二次接线图解1、综述6kV开关柜的主要部分包括：真空断路器、电流互感器、就地安装的微机保护装置、操作回路附件（把手、指示灯、压板等等）、各种位置辅助开关。
其中，断路器与电流互感器安装在开关柜内部，微机保护、附件、电度表安装在继电器室（沿用以前的叫法，其实已经没有继电器了）的面板上，端子排与各种电源空气开关安装在继电器室内部，端子排通过控制电缆或专用插座与断路器机构连接。
理解开关柜的二次接线，我们需要找到两份图纸：综自厂家提供的保护原理图、接线图；开关柜厂家提供的二次原理图、配线图、端子排图、断路器机构原理图。
综自厂的图纸是开关柜厂家的设计原始依据，也是我们审核开关柜厂家图纸的依据。
开关厂的原理图一般都是根据综自厂的原理图修改的，再示意性的画出电流、电压、信号量的输入，控制量的输出。
2、6kV电缆出线中置柜的二次接线KYN28A（GZS1）中置柜是城区变电站使用最多的6kV开关柜型式，从正面看，它明显分成三部分，最上面是继电器室，中间是断路器室，下面是空室（什么也没有），母线等高压设备安装在背面的柜体内。
如图8-1-1所示。
图8-1-12.1继电器室继电器室的面板上，安装有微机保护装置、操作把手、保护出口压板、指示灯（合位红灯、分位绿灯、储能完成黄灯）；继电器室内，安装有端子排、微机保护控制回路直流电源开关、微机保护工作直流电源、储能电机工作电源开关（直流或交流）。
图8-1-1是早期开关柜的图片，继电器室就是安装电流表和指示灯的位置。
2.2断路器室6kV中置柜最常用的断路器是VS1真空断路器，断路器机构内的接线通过专用插座与继电器室的端子排联接。
插头的一段与断路器机构固定连接，另一段是一个专用插头，配套的插座安装在断路器室的右上方，从插座引出线接至继电器室端子排。
为了搞明白二次回路，我们需要对操作过程进行一定的了解。
中置柜断路器手车有三个位置：断开、试验、运行（需要注意的是，断路器手车和断路器是两个概念，断路器手车其实就是断路器和它的座）。
目 录直流母线电压监视装置原理图------------------------------------------------1 直流绝缘监视装置----------------------------------------------------------2 不同点接地危害图----------------------------------------------------------3 带有灯光监视的断路器控制回路(电磁操动机构)--------------------------------4 带有灯光监视的断路器控制回路(液压操动机构)--------------------------------7 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------------------8 闪光装置接线图(由两个中间继电器构成)--------------------------------------9 闪光装置接线图(由闪光继电器构成)------------------------------------------10 中央复归能重复动作的事故信号装置原理图------------------------------------11 预告信号装置原理图--------------------------------------------------------12 线路定时限过电流保护原理图------------------------------------------------14 线路方向过电流保护原理图--------------------------------------------------15 线路三段式电流保护原理图--------------------------------------------------16 线路三段式零序电流保护原理图----------------------------------------------17 双回线的横联差动保护原理图------------------------------------------------18 双回线电流平衡保护原理图--------------------------------------------------19 变压器瓦斯保护原理图------------------------------------------------------20 双绕组变压器纵差保护原理图------------------------------------------------21 变压器复合电压启动的过电流保护原理图--------------------------------------22 单电源三绕组变压器过电流保护原理图----------------------------------------23 变压器零序电流保护原理图--------------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------------------------25 线路三相一次重合闸装置原理图----------------------------------------------26 储能电容器组接线图--------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图--------------------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------------------------30 变电站事故照明原理接线图--------------------------------------------------31 开关事故跳闸音响回路原理接线图--------------------------------------------32 10KV线路保护原理图-------------------------------------------------------33 直流回路展开图说明--------------------------------------------------------34 三绕组变压器差动保护原理图------------------------------------------------35 自动按频率减负荷装置(LALF)原理图------------------------------------------361、直流母线电压监视装置原理图直流母线电压监视装置主要是反映直流电源电压的高低。
目 录直流母线电压监视装置原理图------------------------------------------------1 直流绝缘监视装置----------------------------------------------------------2 不同点接地危害图----------------------------------------------------------3 带有灯光监视的断路器控制回路(电磁操动机构)--------------------------------4 带有灯光监视的断路器控制回路(液压操动机构)--------------------------------7 带有灯光监视的断路器控制回路(弹簧操动机构)--------------------------------8 闪光装置接线图(由两个中间继电器构成)--------------------------------------9 闪光装置接线图(由闪光继电器构成)------------------------------------------10 中央复归能重复动作的事故信号装置原理图------------------------------------11 预告信号装置原理图--------------------------------------------------------12 线路定时限过电流保护原理图------------------------------------------------14 线路方向过电流保护原理图--------------------------------------------------15 线路三段式电流保护原理图--------------------------------------------------16 线路三段式零序电流保护原理图----------------------------------------------17 双回线的横联差动保护原理图------------------------------------------------18 双回线电流平衡保护原理图--------------------------------------------------19 变压器瓦斯保护原理图------------------------------------------------------20 双绕组变压器纵差保护原理图------------------------------------------------21 变压器复合电压启动的过电流保护原理图--------------------------------------22 单电源三绕组变压器过电流保护原理图----------------------------------------23 变压器零序电流保护原理图--------------------------------------------------24 变压器中性点直接接地零序电流保护和中性点间隙接地保------------------------25 线路三相一次重合闸装置原理图----------------------------------------------26 储能电容器组接线图--------------------------------------------------------29 小电流接地系统交流绝缘监视原理接线图--------------------------------------29 变压器强油循环风冷却器工作和备用电源自动切换回路图------------------------30 变电站事故照明原理接线图--------------------------------------------------31 开关事故跳闸音响回路原理接线图--------------------------------------------32 10KV线路保护原理图-------------------------------------------------------33 直流回路展开图说明--------------------------------------------------------34 三绕组变压器差动保护原理图------------------------------------------------35 自动按频率减负荷装置(LALF)原理图------------------------------------------361、直流母线电压监视装置原理图直流母线电压监视装置主要是反映直流电源电压的高低。

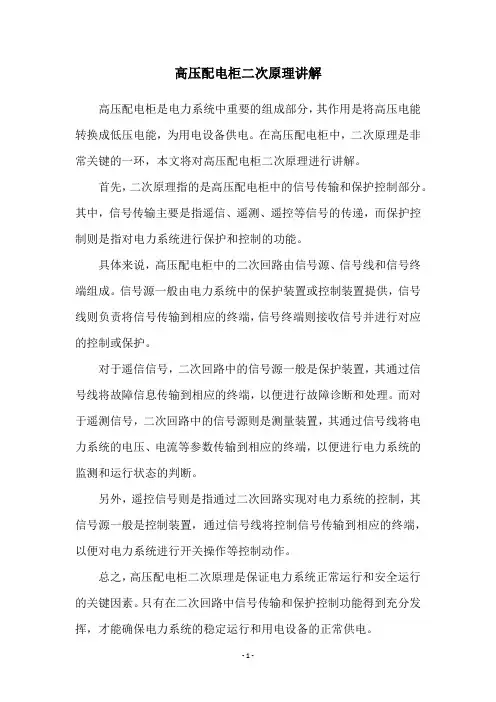

高压配电柜二次原理讲解
高压配电柜是电力系统中重要的组成部分，其作用是将高压电能转换成低压电能，为用电设备供电。
在高压配电柜中，二次原理是非常关键的一环，本文将对高压配电柜二次原理进行讲解。
首先，二次原理指的是高压配电柜中的信号传输和保护控制部分。
其中，信号传输主要是指遥信、遥测、遥控等信号的传递，而保护控制则是指对电力系统进行保护和控制的功能。
具体来说，高压配电柜中的二次回路由信号源、信号线和信号终端组成。
信号源一般由电力系统中的保护装置或控制装置提供，信号线则负责将信号传输到相应的终端，信号终端则接收信号并进行对应的控制或保护。
对于遥信信号，二次回路中的信号源一般是保护装置，其通过信号线将故障信息传输到相应的终端，以便进行故障诊断和处理。
而对于遥测信号，二次回路中的信号源则是测量装置，其通过信号线将电力系统的电压、电流等参数传输到相应的终端，以便进行电力系统的监测和运行状态的判断。
另外，遥控信号则是指通过二次回路实现对电力系统的控制，其信号源一般是控制装置，通过信号线将控制信号传输到相应的终端，以便对电力系统进行开关操作等控制动作。
总之，高压配电柜二次原理是保证电力系统正常运行和安全运行的关键因素。
只有在二次回路中信号传输和保护控制功能得到充分发挥，才能确保电力系统的稳定运行和用电设备的正常供电。
