民用建筑电气设计中电线电缆的选型及敷设要求一、选型要求1.火灾防范性能：选择符合国家或行业标准的阻燃、耐火或防火性能要求的电线电缆，以确保在火灾发生时可以有效地减少火灾扩散的风险。
2.电流负载能力：根据建筑的用电需求和负载情况，选择适当的电线电缆，确保其足够承受电流负载，同时要考虑电线电缆的长期安全运行。
3.绝缘性能：选用具有良好绝缘性能的电线电缆，以确保电线电缆在正常使用中不会发生绝缘损坏导致的故障。
4.耐热性能：根据实际使用环境的温度要求，选择耐高温或耐低温的电线电缆，以保证其正常运行和安全使用。
5.耐腐蚀性能：根据实际使用环境的腐蚀条件，选择对应的耐腐蚀电线电缆，以防止电线电缆在腐蚀环境中出现性能下降或故障。
二、敷设要求1.电线电缆敷设前，必须进行安全检查，确保敷设环境无火源，无易爆、易燃物品，并且无潮湿、腐蚀性物质。
2.在电线电缆敷设过程中，应尽量避免电线电缆的机械损坏和外力拉伸。
3.对于室内敷设，在墙面内部和天花板内部的电线电缆必须用金属管或金属软管保护，外部则应用PVC、铁管或阻燃塑料管保护。
4.对于室外敷设，电线电缆必须采取防腐蚀措施，如镀锌钢管、PVC 电缆套、电缆桥架等。
5.在进行电线电缆的敷设时，应留有充足的余量，以便日后的维修和更换。
6.对于不同电路的电线电缆，应进行明确标识，避免混淆。
7.在电线电缆敷设完成后，应进行电气安全测试，确保电线电缆的连接和绝缘性能符合要求。
8.在进行电线电缆敷设时，应按照相关的标准和规范进行，保证敷设质量和电气安全。
总结：在民用建筑电气设计中，电线电缆的选型和敷设是非常重要的环节，选用合适的电线电缆，并按照相关的要求进行敷设，可以保证电线电缆在正常使用中的安全性和可靠性。

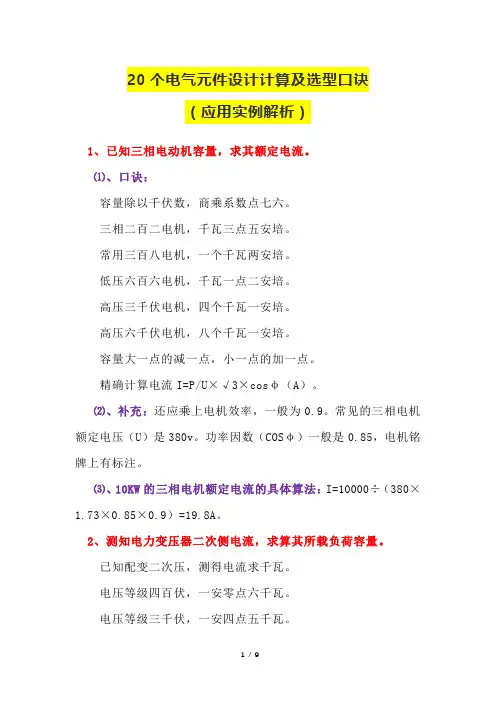

20个电气元件设计计算及选型口诀（应用实例解析）1、已知三相电动机容量，求其额定电流。
⑴、口诀：容量除以千伏数，商乘系数点七六。
三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
容量大一点的减一点，小一点的加一点。
精确计算电流I=P/U×√3×cosφ（A）。
⑵、补充：还应乘上电机效率，一般为0.9。
常见的三相电机额定电压（U）是380v。
功率因数（COSφ）一般是0.85，电机铭牌上有标注。
⑶、10KW的三相电机额定电流的具体算法：I=10000÷（380×1.73×0.85×0.9）=19.8A。
2、测知电力变压器二次侧电流，求算其所载负荷容量。
已知配变二次压，测得电流求千瓦。
电压等级四百伏，一安零点六千瓦。
电压等级三千伏，一安四点五千瓦。
电压等级六千伏，一安整数九千瓦。
电压等级十千伏，一安一十五千瓦。
电压等级三万五，一安五十五千瓦。
3、测知白炽灯照明线路电流，求算其负荷容量。
⑴、口诀：照明电压二百二，一安二百二十瓦。
⑵、解析：不论供电还是配电线路，只要用钳型电流表测得某相线电流值，然后乘以220系数，积数就是该相线所载负荷容量。
测电流求容量数，可帮助电工迅速调整照明干线三相负荷容量不平衡问题，可帮助电工分析配电箱内保护熔体经常熔断的原因，配电导线发热的原因等。
4、测知无铭牌380V单相焊接变压器的空载电流，求算额定容量。
⑴、口诀：三百八焊机容量，空载电流乘以五。
⑵、解析：变压器的空载电流一般约为额定电流的6%~8%（规定空载电流不应大于额定电流的10%）。
这就是口诀和公式的理论依据。
5、已知380V三相电动机容量，求其过载保护热继电器元件额定电流和整定电流。
⑴、口诀：电机过载的保护，热继电器热元件；耗流容量两倍半，两倍千瓦数整定。
电气化工程设计中的电气设备选型与集成电气化工程设计是现代工程建设中不可或缺的一环，在各行各业中起着至关重要的作用。
而在电气化工程设计中，电气设备的选型与集成是一个关键的步骤，直接影响到工程的性能、可靠性和经济性等方面。
本文将探讨电气化工程设计中的电气设备选型与集成的重要性、方法和注意事项。
一、电气设备选型的重要性电气设备选型是电气化工程设计中的重要环节，它涉及到工程设备的性能、质量、安全、稳定性和经济性等因素。
正确的电气设备选型可以保证工程的正常运行和可靠性，节约能源和成本，减少设备故障的发生。
1. 提高工程性能和可靠性：合理选型的电气设备可以确保工程系统的高效运行和稳定工作。
例如，在输电线路设计中，选择合适的输电线路、变电设备和开关设备，可以提高输电效率、减少能量损耗和故障率，保障电力供应的可靠性。
2. 节约能源和成本：通过正确选型和配置电气设备，可以减少不必要的能量消耗和资源浪费。
例如，在电动机选型时，选择高效率、负载适应性强的电动机，可以提高电机的效率，降低电能消耗和运行成本。
3. 降低维护成本和减少故障率：选择优质、高可靠性的电气设备，可以减少设备故障率和维修成本。
例如，在开关设备选型中，选择适合工程需求和环境条件的开关设备，可以减少故障发生的可能性和设备维修的频率，提高设备使用寿命。
二、电气设备选型的方法电气设备选型是一个复杂的过程，需要综合考虑多个因素，包括工程要求、设备性能、可靠性、成本和供应商信誉等。
以下是一些常用的电气设备选型方法。
1. 确定工程要求：首先需要明确工程的基本要求和性能需求，包括电压、电流、功率、工作环境等因素。
例如，在变压器选型中，需要确定所需的额定电压等级、容量和工作环境的特殊要求。
2. 研究设备性能：了解不同厂家和型号的电气设备的性能和特点，包括功率因数、效率、过载能力、环境适应性等方面。
通过比较不同设备的性能指标，选择适合工程要求的设备。
3. 评估供应商信誉：在选型过程中，需要考虑供应商的信誉和资质情况。
电力工程设计规划中的电气设备选型与配置在电力工程设计规划中，电气设备的选型与配置是至关重要的步骤。
电气设备的合理选择和适当配置对电力系统的安全运行和稳定性起到至关重要的作用。
本文将就电力工程设计规划中的电气设备选型与配置进行详细探讨。
一、电气设备选型电气设备的选型应根据实际工程需求和技术要求进行。
首先，需要考虑设备的功率和容量，以保证能够满足工程的需求。
其次，需要考虑设备的可靠性和稳定性，确保设备在长时间运行中能够正常工作。
此外，还需要考虑设备的节能性能，提高整个电力系统的能效。
在电气设备的选型过程中，需要综合考虑多个因素。
例如，需要根据设备所处的环境条件选择适当的防护等级；需要根据工程的特点选择合适的设备类型，如变压器、开关柜等；需要考虑设备的成本和可用性等因素。
二、电气设备配置电气设备的合理配置对系统的安全性和可靠性有着重要影响。
首先，需要将电气设备按照系统需求进行适当分布。
例如，在输电系统中，需要合理配置变电站以及相关的输电线路和变压器等设备；在配电系统中，需要合理配置配电变压器、开关设备等。
其次，需要考虑电气设备之间的相互配合和连接方式。
设备之间的连接方式应满足工程的需求，并确保系统的安全运行。
例如，在变压器与输电线路之间的连接中，需选用合适的绝缘设备以及连接器件，以确保电能的稳定传输。
此外，还需要考虑设备的布置方式和空间利用效率。
设备的布局应合理，既方便设备的安装和维护，又要充分考虑到空间的利用效率，确保整个电力系统的紧凑性和经济性。
三、电气设备选型与配置实例以某电力工程项目为例，该项目涉及到一座变电站的设计规划。
根据工程需求和技术要求，我们首先对设备进行了选型。
考虑到该变电站的功率需求，我们选择了某品牌的高压开关设备和变压器设备。
这些设备具有良好的可靠性和稳定性，能够满足工程的要求。
在设备配置方面，我们将变压器、高压开关设备和低压开关设备进行了合理的分布。
变压器根据载荷需求进行了合理配置，并根据安全要求与输电线路进行了连接。
民用建筑电气设计中电线电缆的选型及敷设要求一、电线电缆的选型1.根据电流载荷选择导线截面积：根据建筑物的用电负载情况和线路长度，选择合适的导线截面积，以确保线路的电流载荷能够正常运行。
一般来说，随着用电负载的增加，导线截面积也需要增大。
2.根据电压等级选择电缆型号：根据建筑物的电压等级要求，选择符合标准的电缆型号。
常用的低压电缆包括VVRP、VV、VV22等，高压电缆包括YJV、YJV22等。
3.根据敷设环境选择电缆外护层：根据电缆的敷设环境，选择适当的电缆外护层材料。
如在低温环境下，应选择低温耐寒的电缆；在酸碱腐蚀环境下，应选择耐腐蚀的电缆。
4.根据安全要求选择阻燃性能：为了确保建筑物在发生火灾时能够及时疏散人员，电线电缆应具备良好的阻燃性能。
因此，在选型时，应选择阻燃性能符合要求的电线电缆。
二、电线电缆的敷设要求1.敷设路径规划：根据设计要求和布线图，合理规划电线电缆的敷设路径，避免交叉、缠绕等问题。
在规划路径时，还需考虑线路的可维修性和易更换性。
2.保护措施和回路划分：对于容易受到外力损害的电线电缆，应采取相应的保护措施，如设置护管、套管和护铠等。
同时，还需根据实际情况合理划分回路，避免电力负荷过大而影响线路的安全运行。
3.接头和绝缘处理：在电线电缆的敷设过程中，需要进行接头处理和绝缘处理。
接头应采用符合标准的连接器材，并进行正确的接头处理，以确保接头的可靠性。
绝缘处理则可以采用绝缘胶带等材料进行包裹，增强线路的绝缘性能。
4.敷设弯曲半径要求：为了避免电线电缆在弯曲处损坏，敷设过程中需要遵循弯曲半径的要求。
一般来说，低压电线电缆的最小弯曲半径约为电缆外径的4-5倍，高压电线电缆的最小弯曲半径约为电缆外径的10倍。
5.消防通道和标识：在电线电缆的敷设过程中，应确保消防通道的畅通，并设置电线电缆的标识，方便日后维修和更换。
综上所述，电线电缆的选型和敷设要求对于建筑的电气安全和可靠运行起着重要的作用。
电气设计元器件如何选型等主回路器件，主要考虑的参数是电流，过载倍数。
电气控制柜元器件总空开大小的选择：①元器件总空开的额定电压≥线路的额定电压；②元器件总空开额定电流≥各个支路的计算负载电流；③元器件总空开的极限通断能力≥线路中最大的短路电流。
④线路末端单相对地短路电流≥1.25倍总空开瞬时(或短延时)脱扣整定电流。
⑤脱扣器的额定电流≥线路的计算电流。
⑥欠电压脱扣器的额定电压=线路的额定电压。
断路器作为上下级保护时，其动作应有选择性，上下级间应相互配合，并注意如下问题：1）断路器的上下级动作为选择性时，应注意电流脱扣器整定值与时间配合，通常上级断路器的过载长延时和短路短延时的整定电流，宜不小于下级断路器整定值的1.3倍，以保证上下级之间的动作选择性。
一般情况下第一级断路器（如变压器低压侧进线）宜选用过载长延时、短路短延时（0～0.5s延时可调）保护特性，不设短路瞬时脱扣器。
第二级断路器宜选用过载长延时、短路短延时、短路瞬时及接地故障保护等。
母联断路器宜设过载长延时、短路短延时保护。
第一级和第二级短路延时，应有一个级差时间，宜不小于0.2 s。
2）当上一级为选择型断路器，下一级为非选择型断路器时，上级断路器的短路短延时脱扣器整定电流，应不小于下级断路器短路瞬时脱扣器整定电流的1.3倍；上级断路器瞬时脱扣器整定电流，应大于下级断路器出线端单相短路电流的1.2倍。
3）当上下级都为非选择型断路器时，应加大上下级断路器的脱扣器整定电流值的级差。
上级断路器长延时脱扣器整定电流宜不小于下级断路器长延时脱扣器整定电流2倍；上级断路器的瞬时脱扣器整定电流应不小于下级断路器瞬时脱扣器整定电流的1.4倍。
4）当下级断路器出口端短路电流大于上级断路器的瞬时脱扣器整定电流时，下级断路器宜选用限流型断路器，以保证选择性的要求。
5）上下级断路器距离很近时，出线端预期短路电流差别很小时，则上级断路器宜选用带有短延时脱扣器，使之延时动作，以保证有选择配合。
